SBR16LUU | Каретка удлиненная для SBR D16 мм

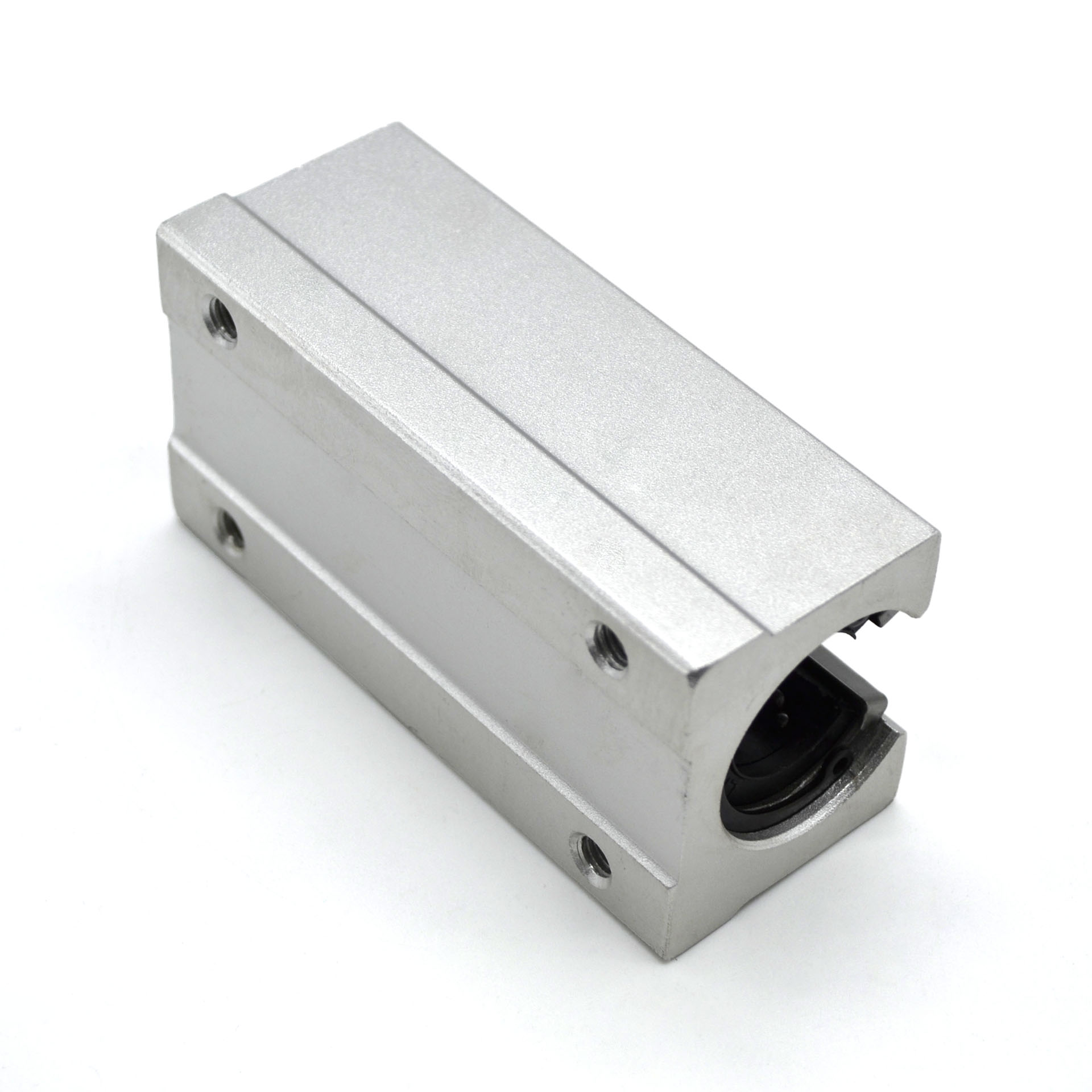

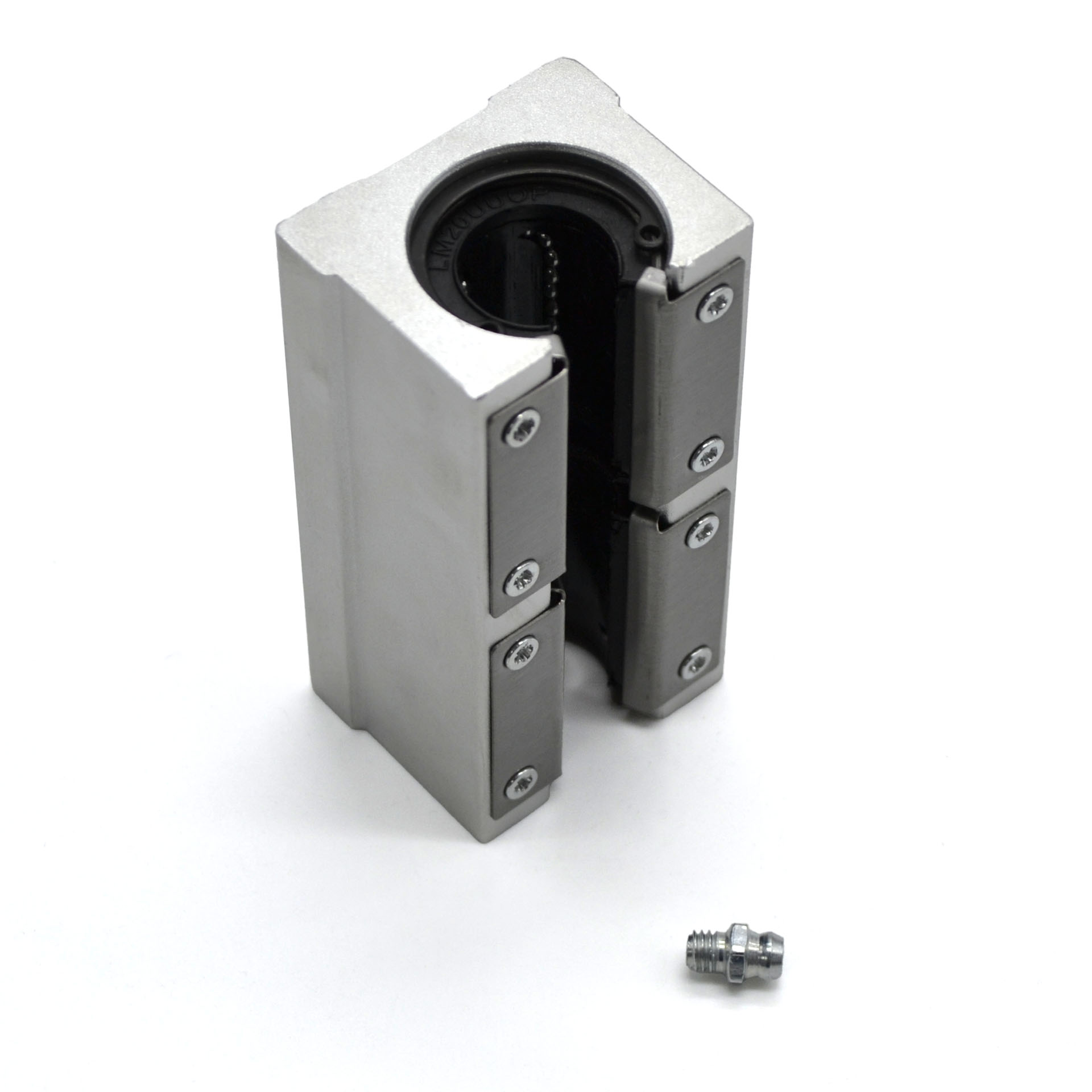

Фото удлиненного линейного подшипника типа SBR

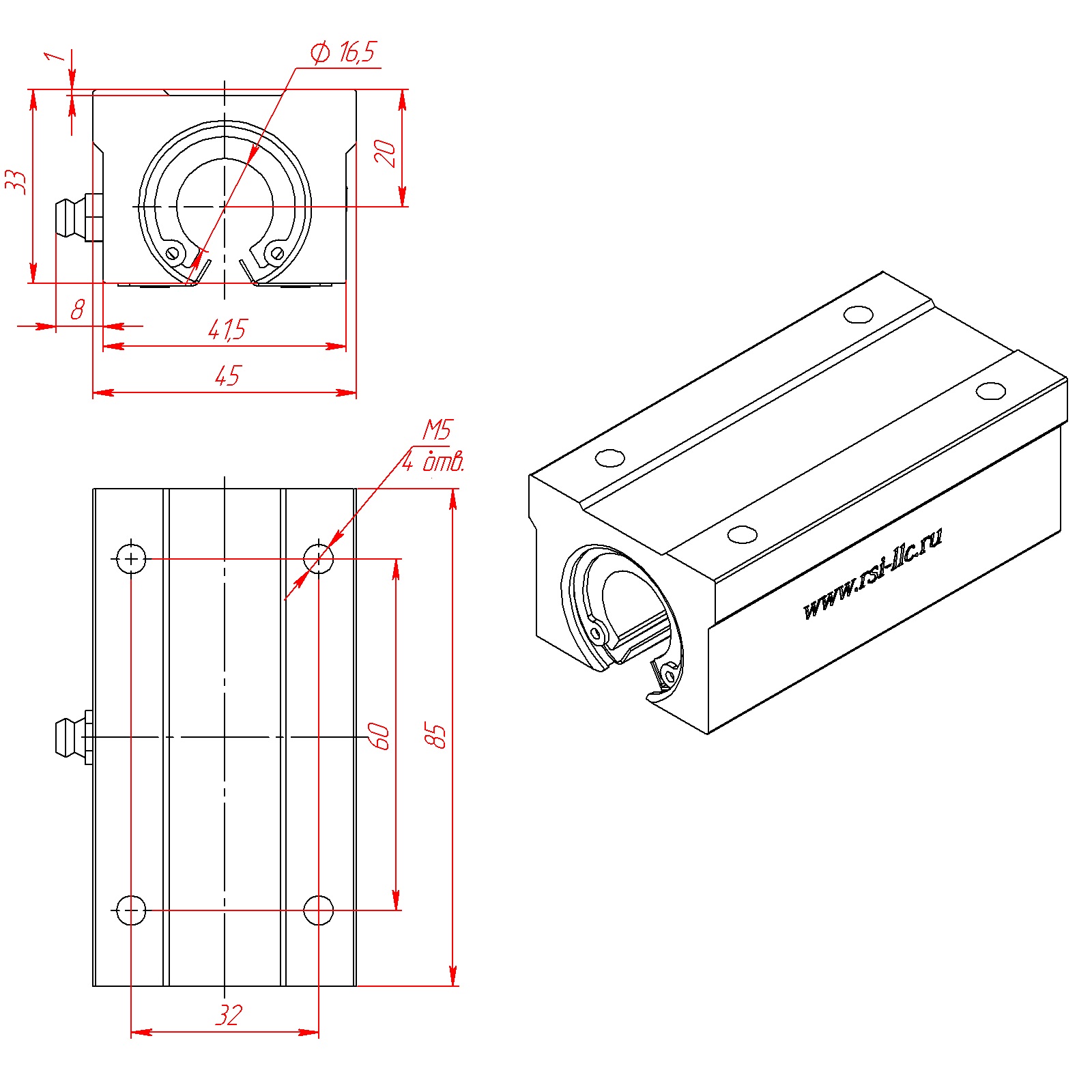

Чертеж к удлиненным линейным подшипникам серии SBR

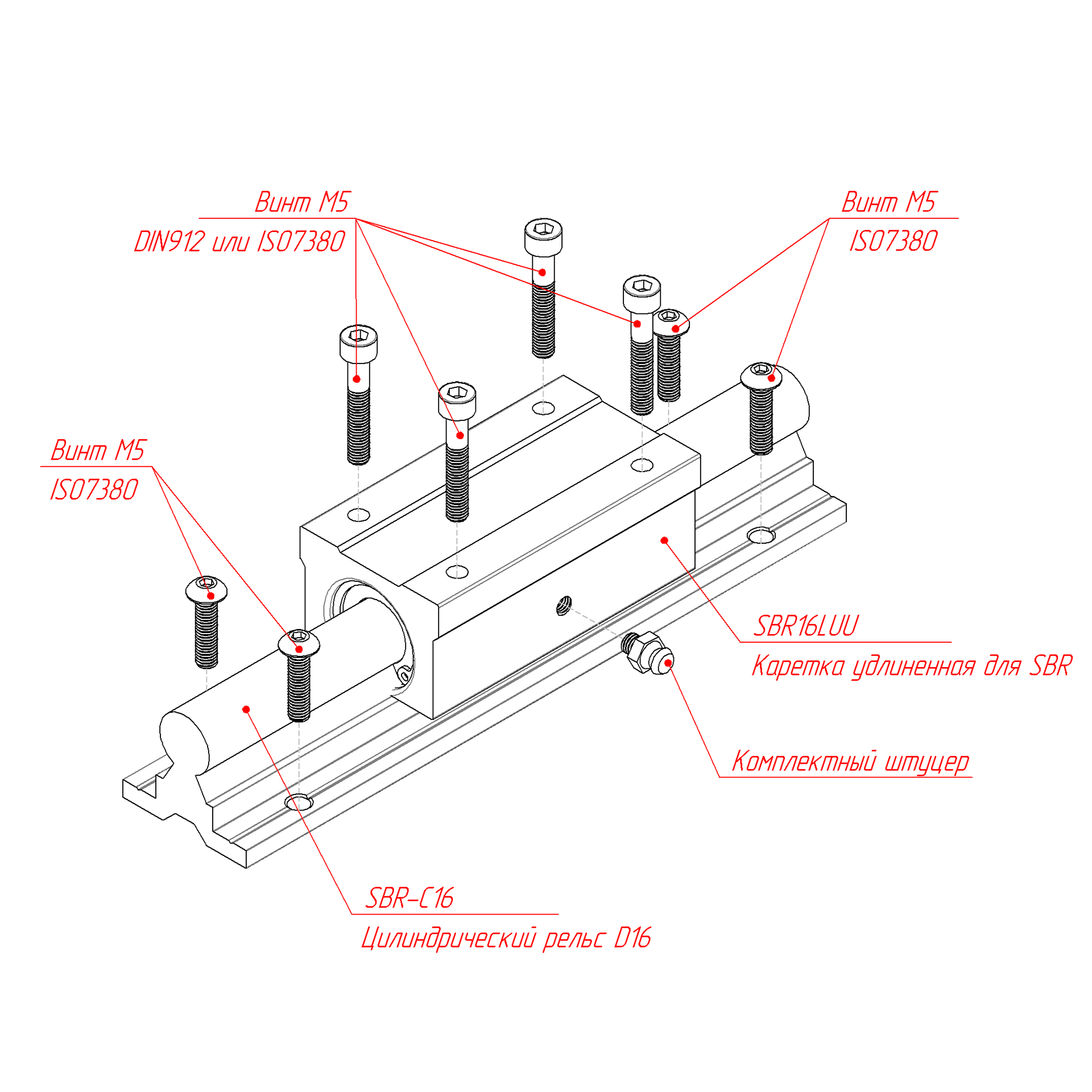

Схема установки цилиндрического рельса D16 и удлиненной каретки SBR16LUU

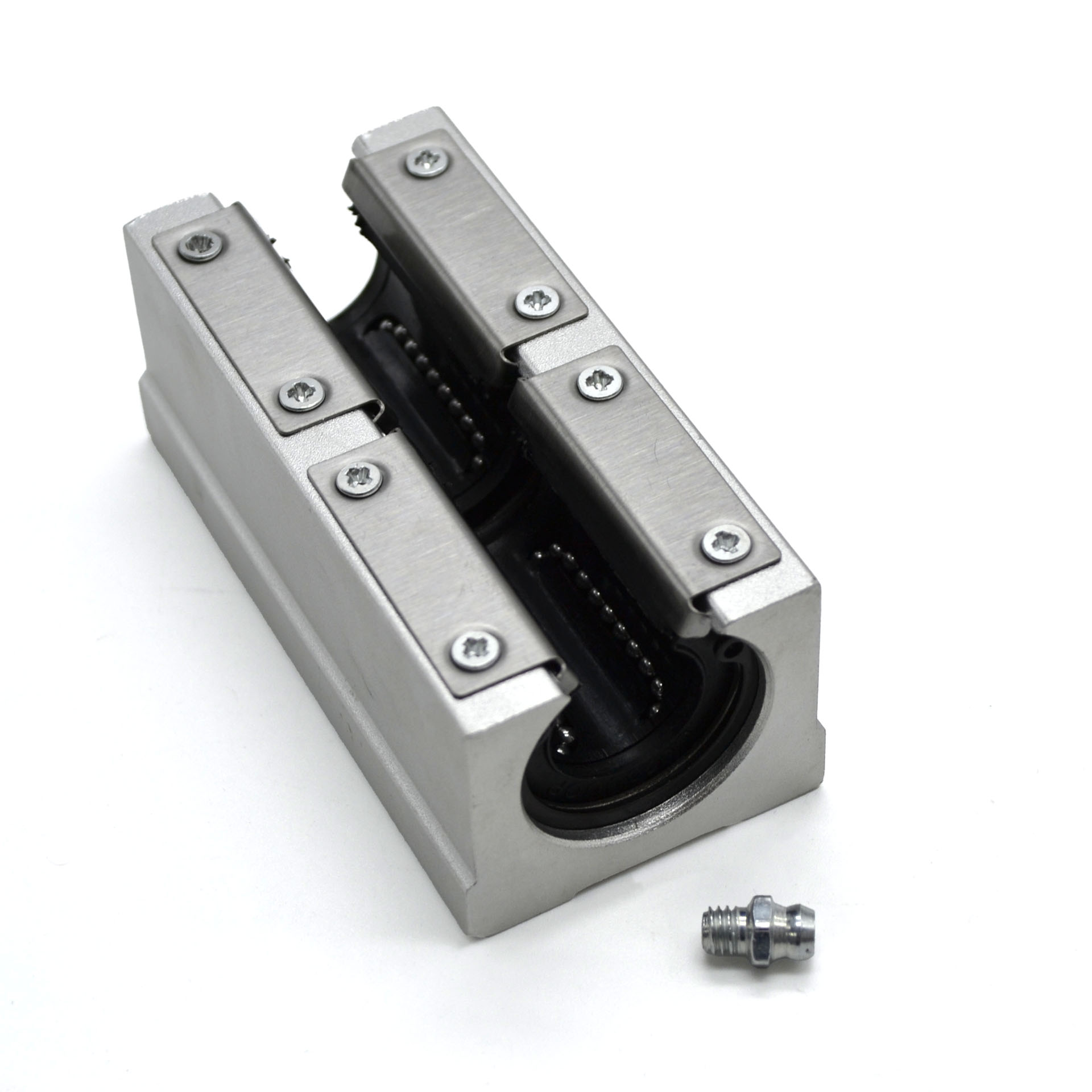

Удлиненная каретка для цилиндрической направляющей SBR

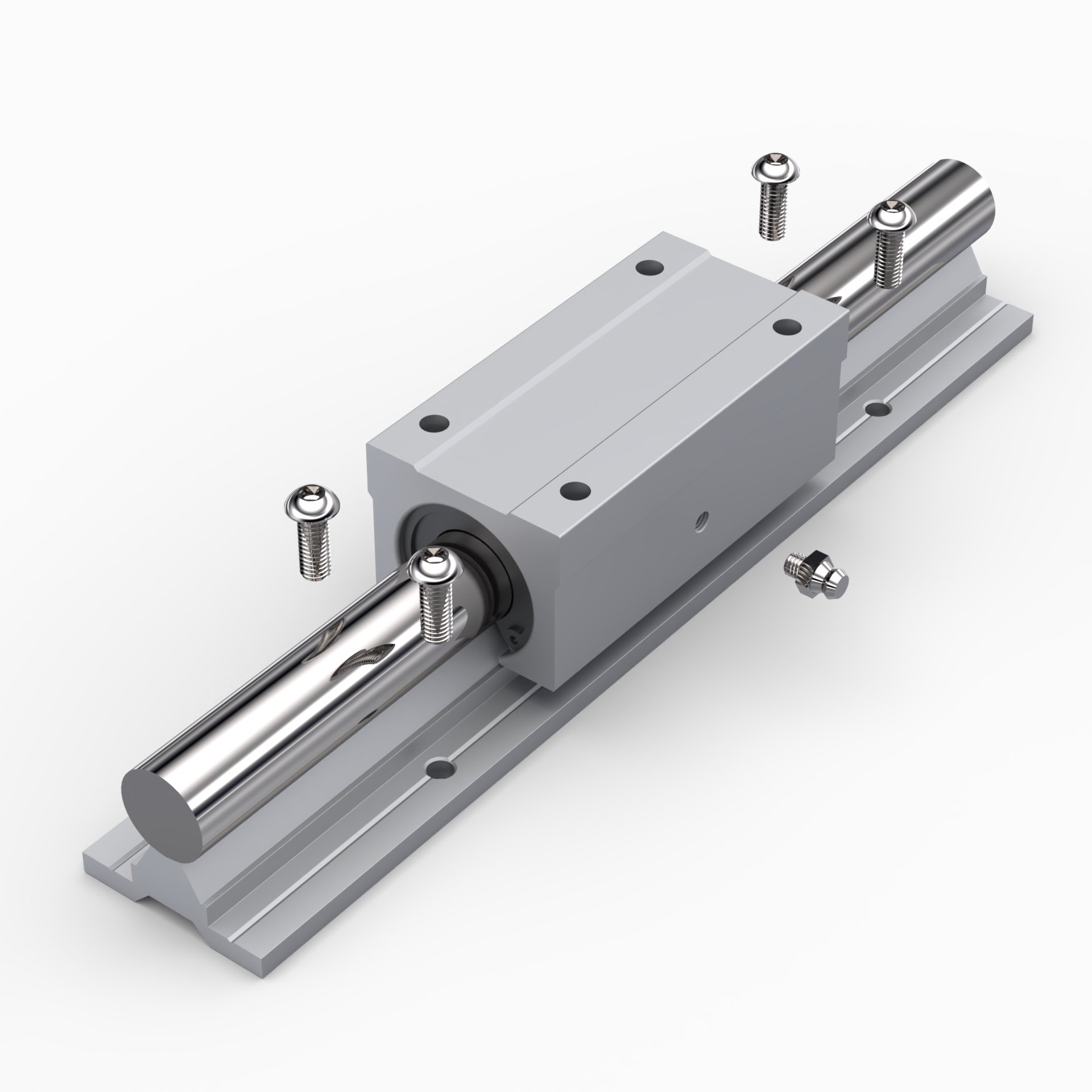

Комплект удлиненной каретки для цилиндрической направляющей SBR

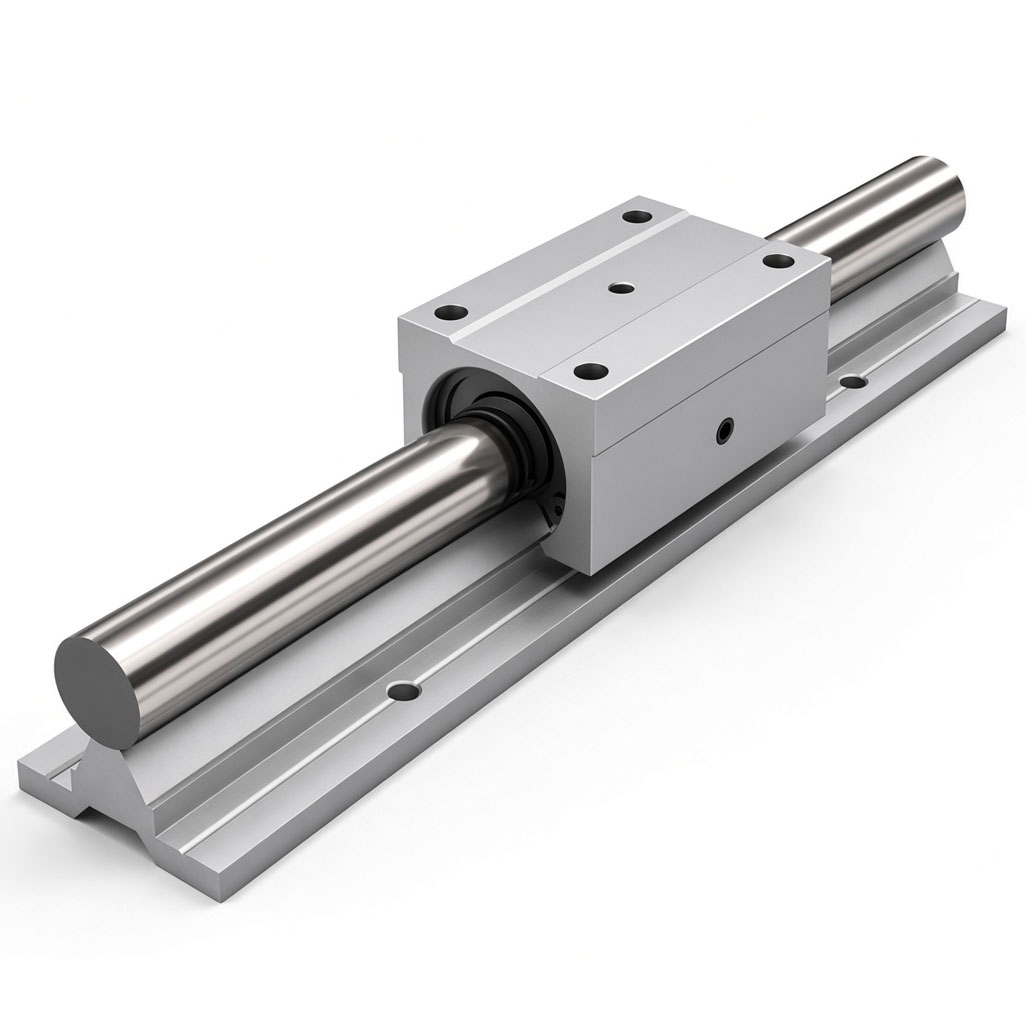

Удлинённый опорный модуль для цилиндрических рельсов SBR

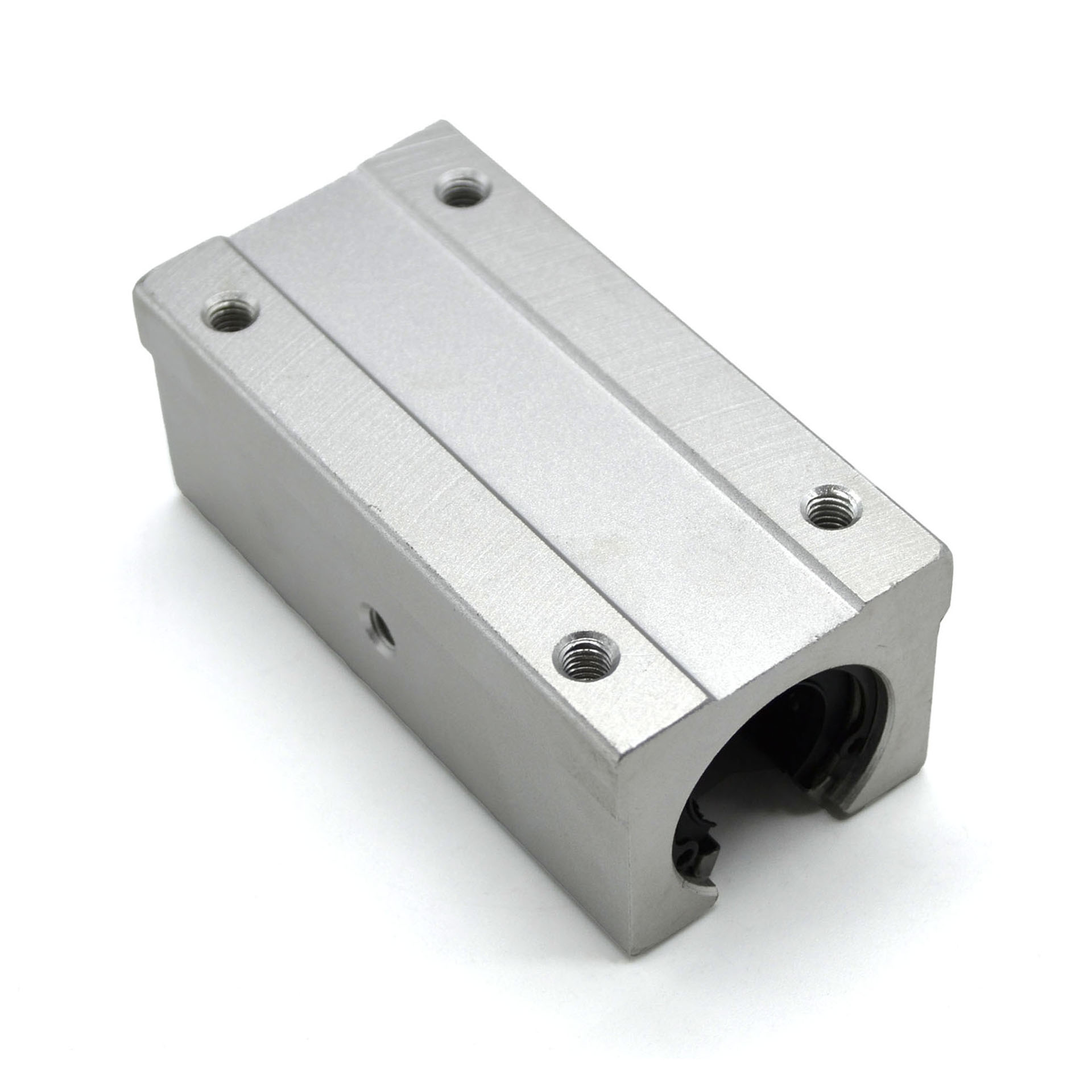

Удлиненная каретка SBRLUU
Схема крепления удлиненный каретки типа LUU
1 050.00 руб. от 1 шт.
( -2 % )
1 029.00 РУБ.
от 2 шт.
( -4 % )
1 008.00 РУБ.
от 10 шт.
( -6 % )
987.00 РУБ.
от 25 шт.
( -8 % )
966.00 РУБ.
от 50 шт.
( -10 % )
945.00 РУБ.
от 75 шт.
( -12 % )
924.00 РУБ.
от 120 шт.
добавить
Наличие SBR16LUU | Каретка удлиненная для SBR D16 мм
НА СКЛАДЕ: 460 шт.
В ПУТИ: 100 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. SBR16LUU | Каретка удлиненная для SBR D16 мм (3D-модель).ZIP
Скачать
2. SBR16LUU | Каретка удлиненная для SBR D16 мм (Чертеж).PDF
Скачать

Описание

Каретка SBR16LUU – удлинённый опорный модуль для цилиндрических рельсов с валом 16 мм на алюминиевой опоре (SBR16, TBR16). Конструкция та же, что у короткой SBR16UU: открытый алюминиевый корпус, нижняя часть не закрыта, каретка охватывает вал и проходит над алюминиевой опорой. Отличие – удлинённый корпус (~85 мм против ~45 мм у SBR16UU) и две шариковые втулки LM16UU-OP вместо одной.
Втулки закреплены в корпусе стопорными кольцами. Шарики рециркулируют по нескольким дорожкам в каждой втулке, уплотнения UU в торцах защищают подшипники от пыли и стружки. Крепление платформы – четыре резьбовых отверстия M5. Регулировочные винты позволяют поджать зазор после монтажа.

Характеристики

Артикул:
 SBR16LUU
Материал:
 Алюминий
Вес, кг:
 0.376
Статическая грузоподъемность, Н:
 2360
Динамическая грузоподъемность, Н:
 1548

Возможные замены или аналоги для арт. SBR16LUU:

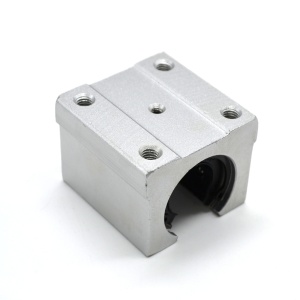

SBR16UU | Каретка для SBR D16 мм SBR16UU | Каретка для SBR D16 мм
