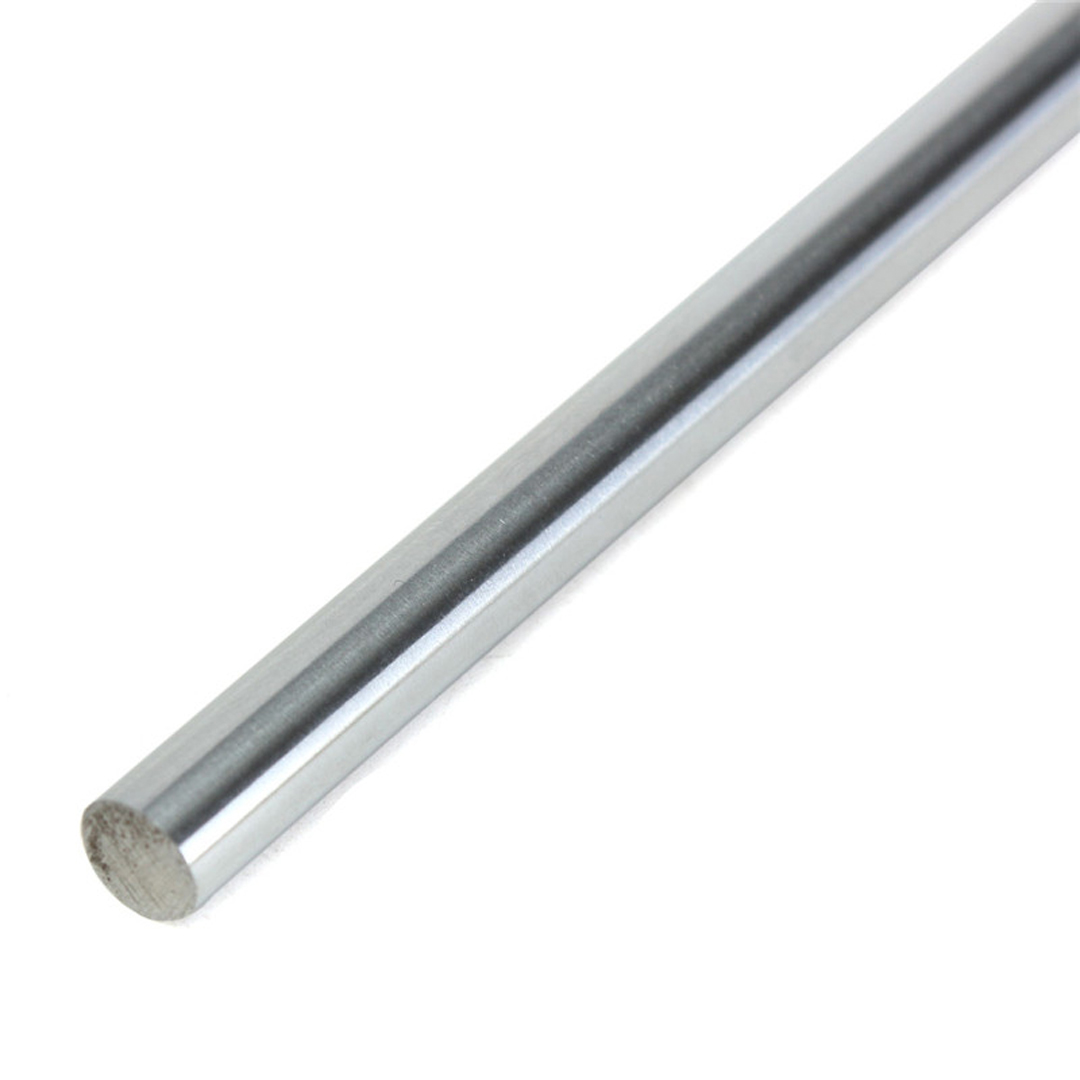

SF16 | Вал полированный 16 мм

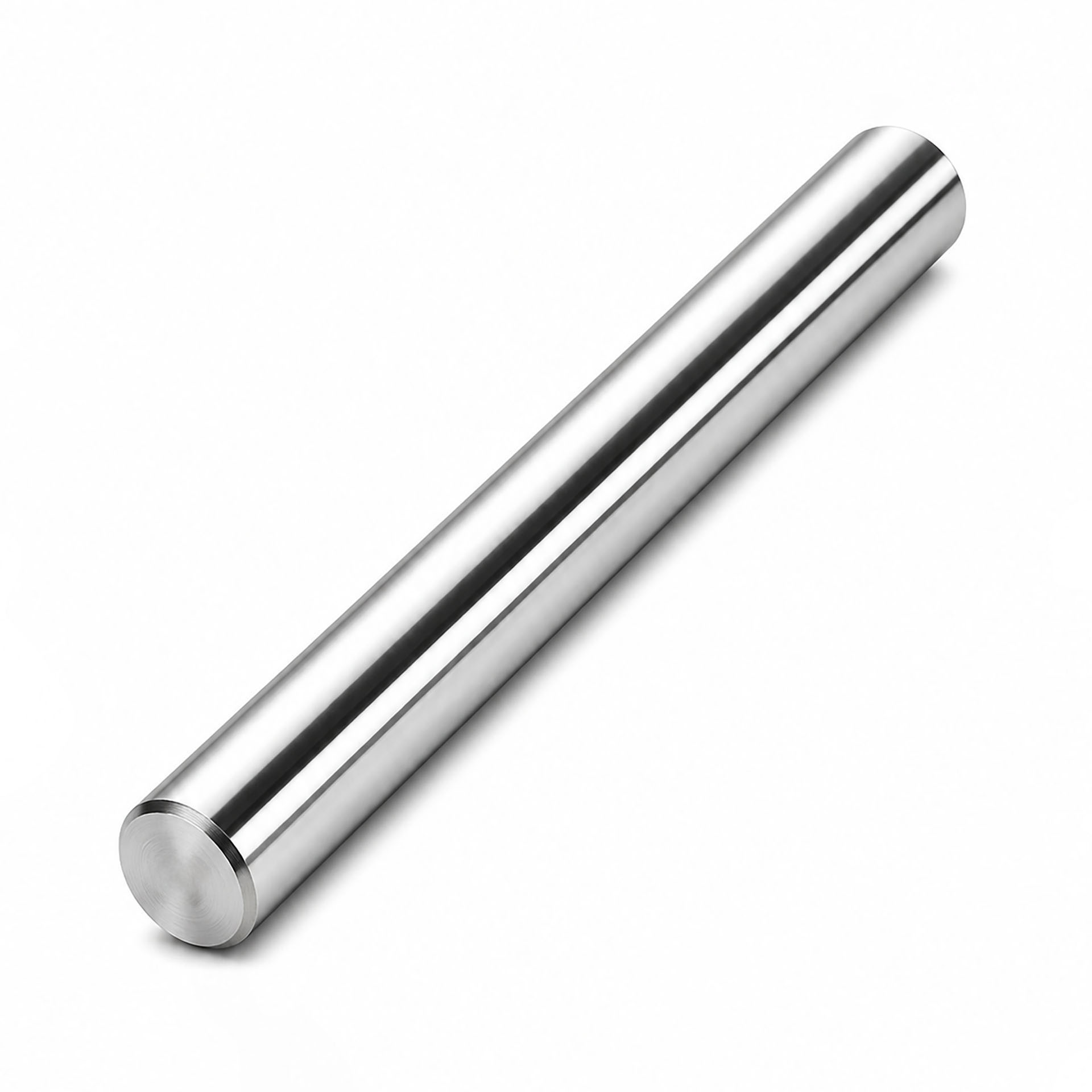

Вал полированный 16 мм

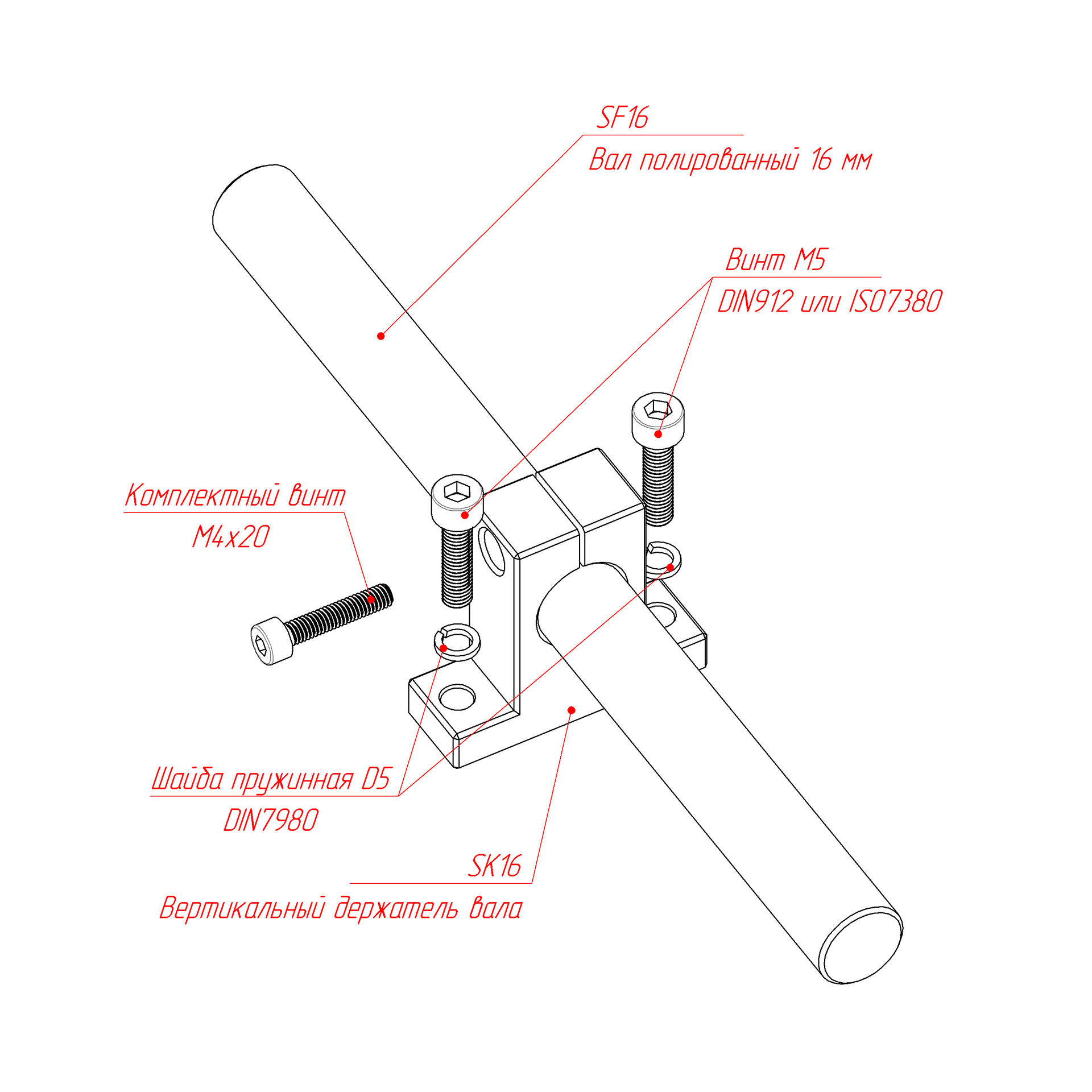

Схема установки полированного вала 16 мм в вертикальный держатель SK16

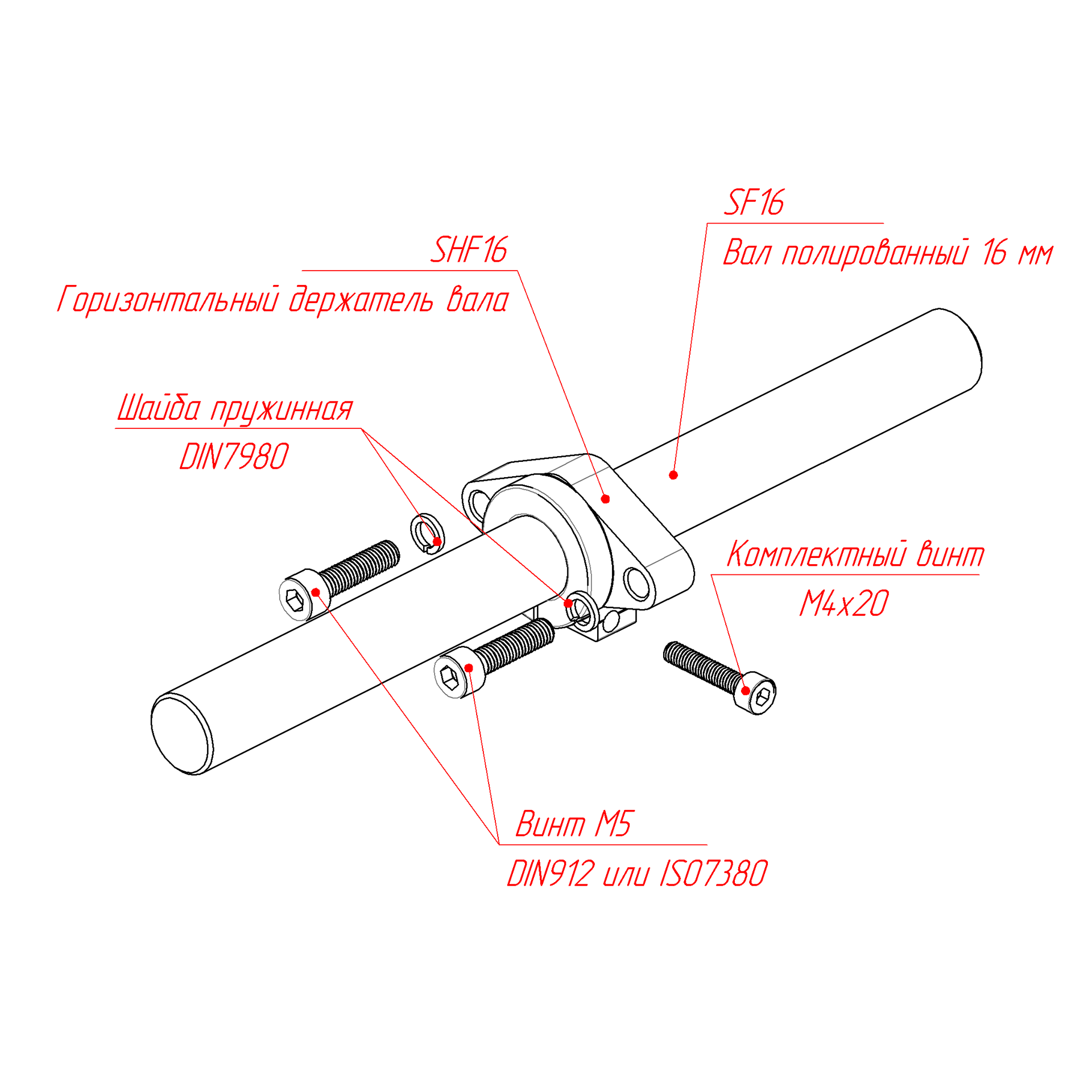

Установка полированного вала SF16 в горизонтальный держатель SHF16

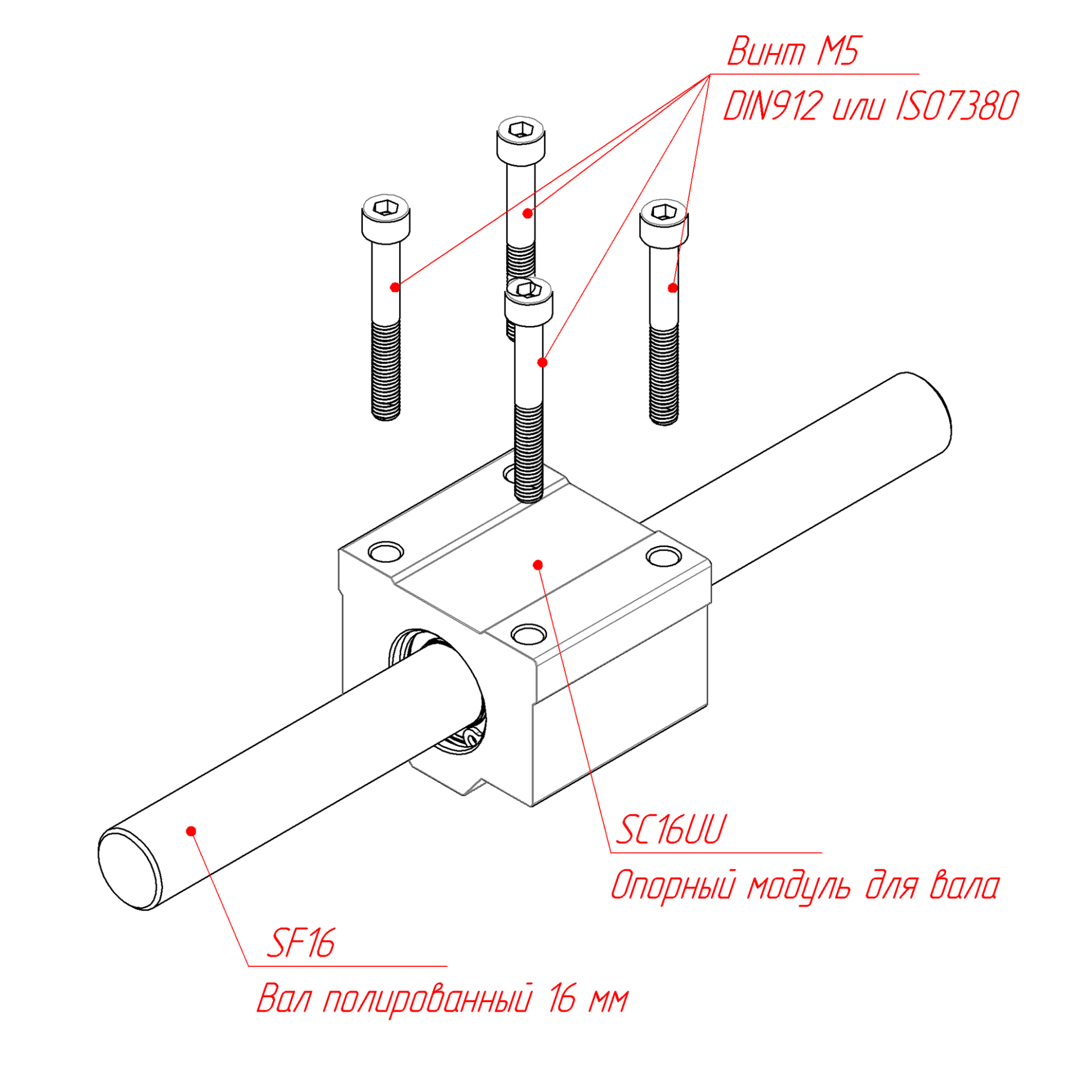

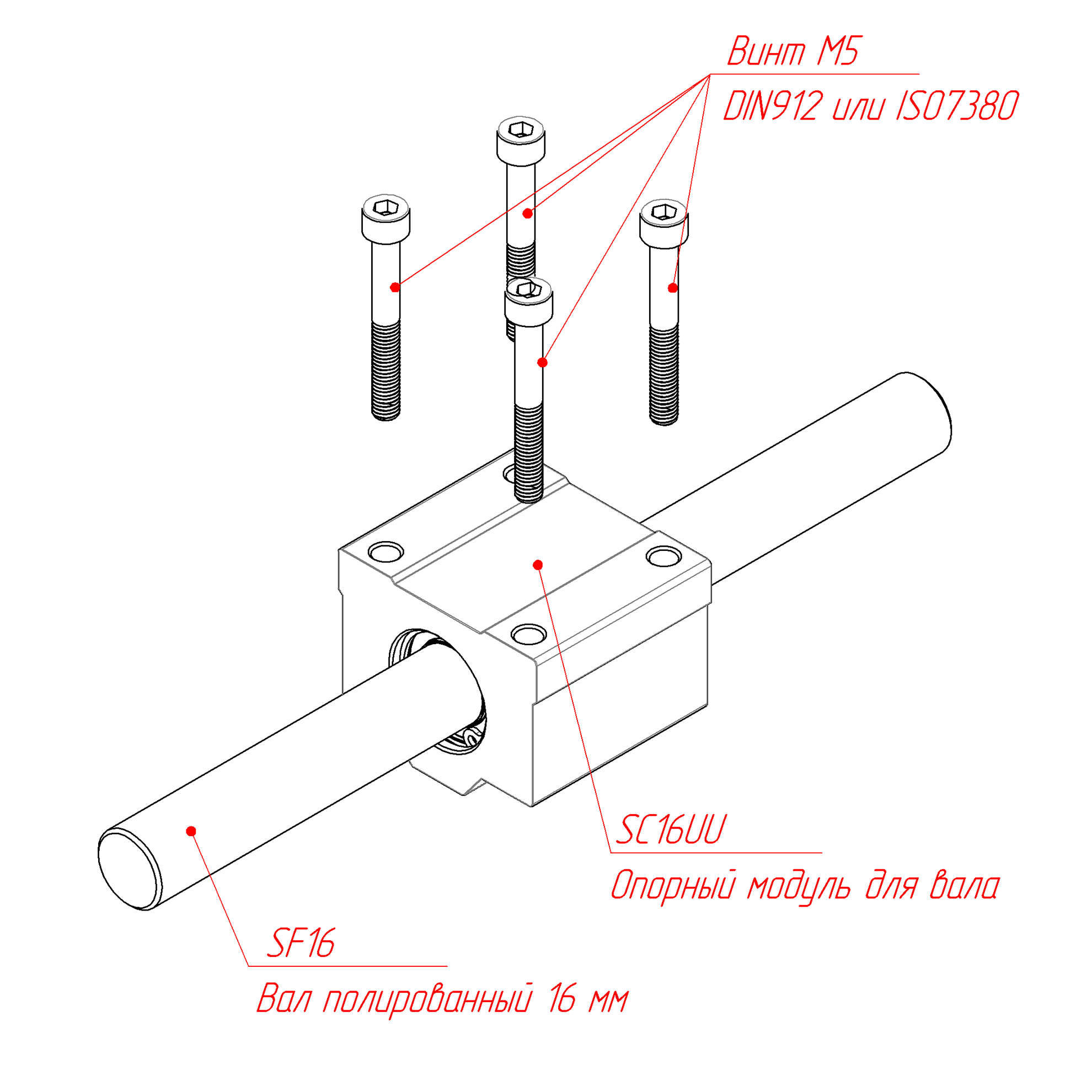

Установка вала 16 мм в опорный модуль SC16UU

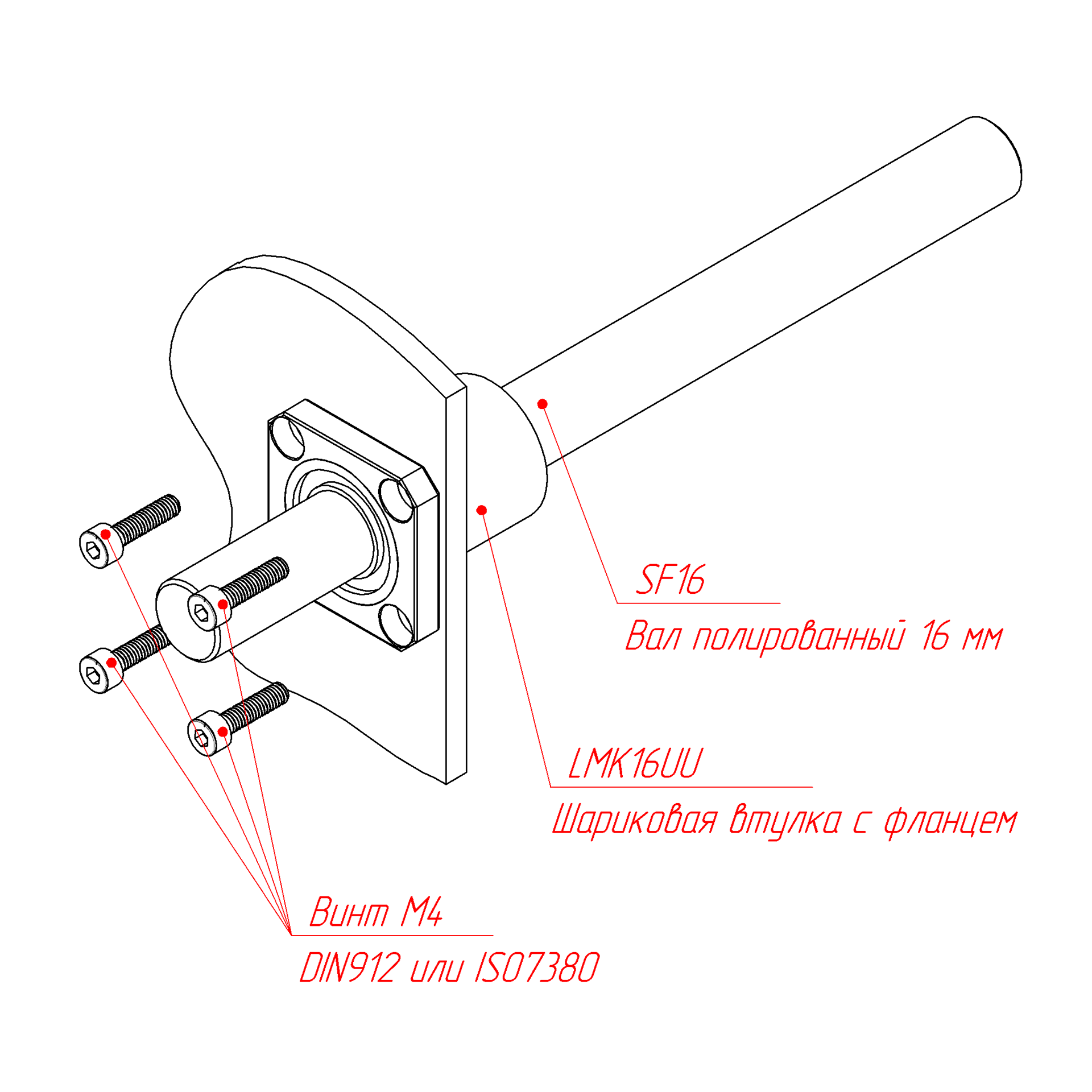

Фиксация полированного вала d16 при помощи шариковой втулки с фланцем

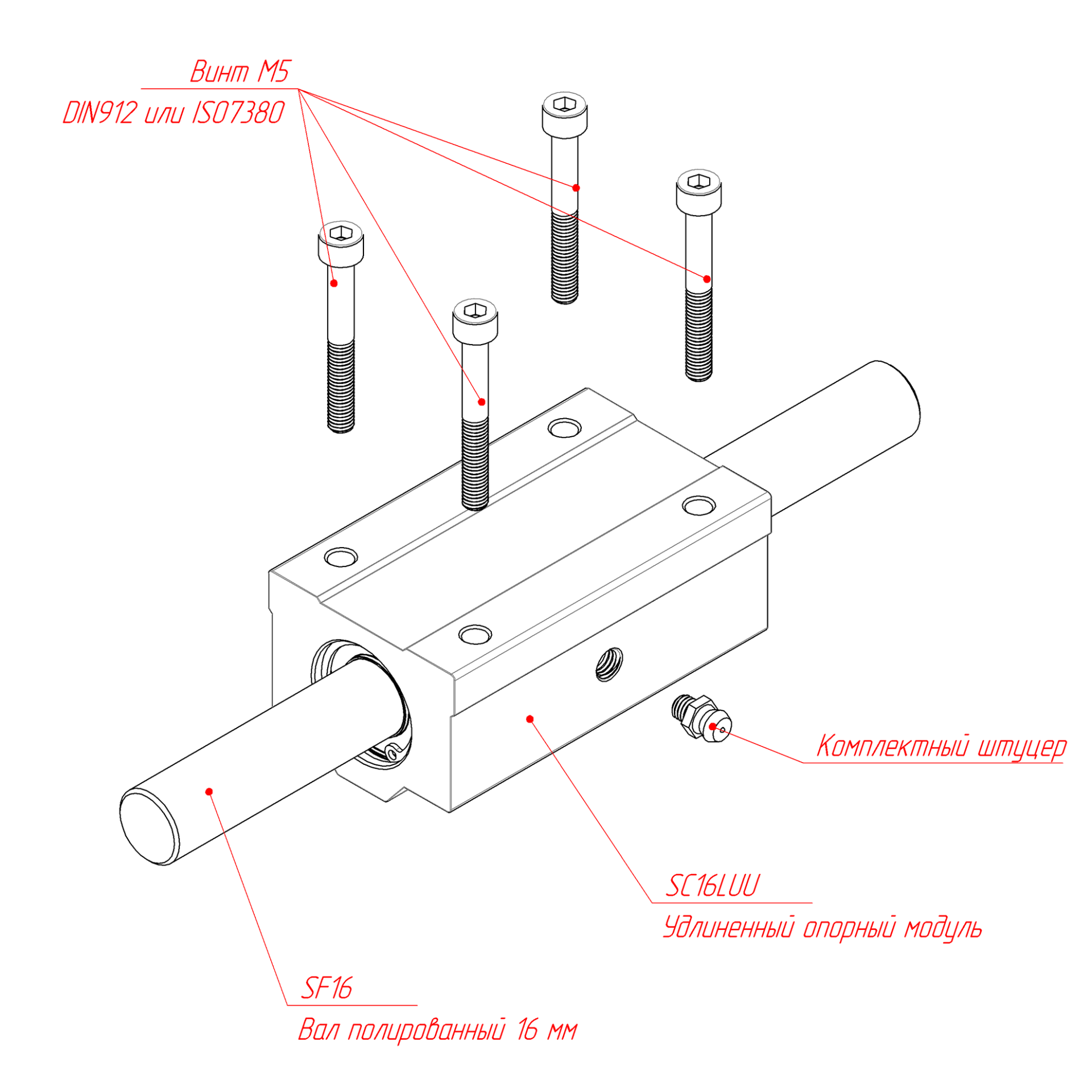

Схема закрепления вала d16 при помощи удлиненного опорного модуля

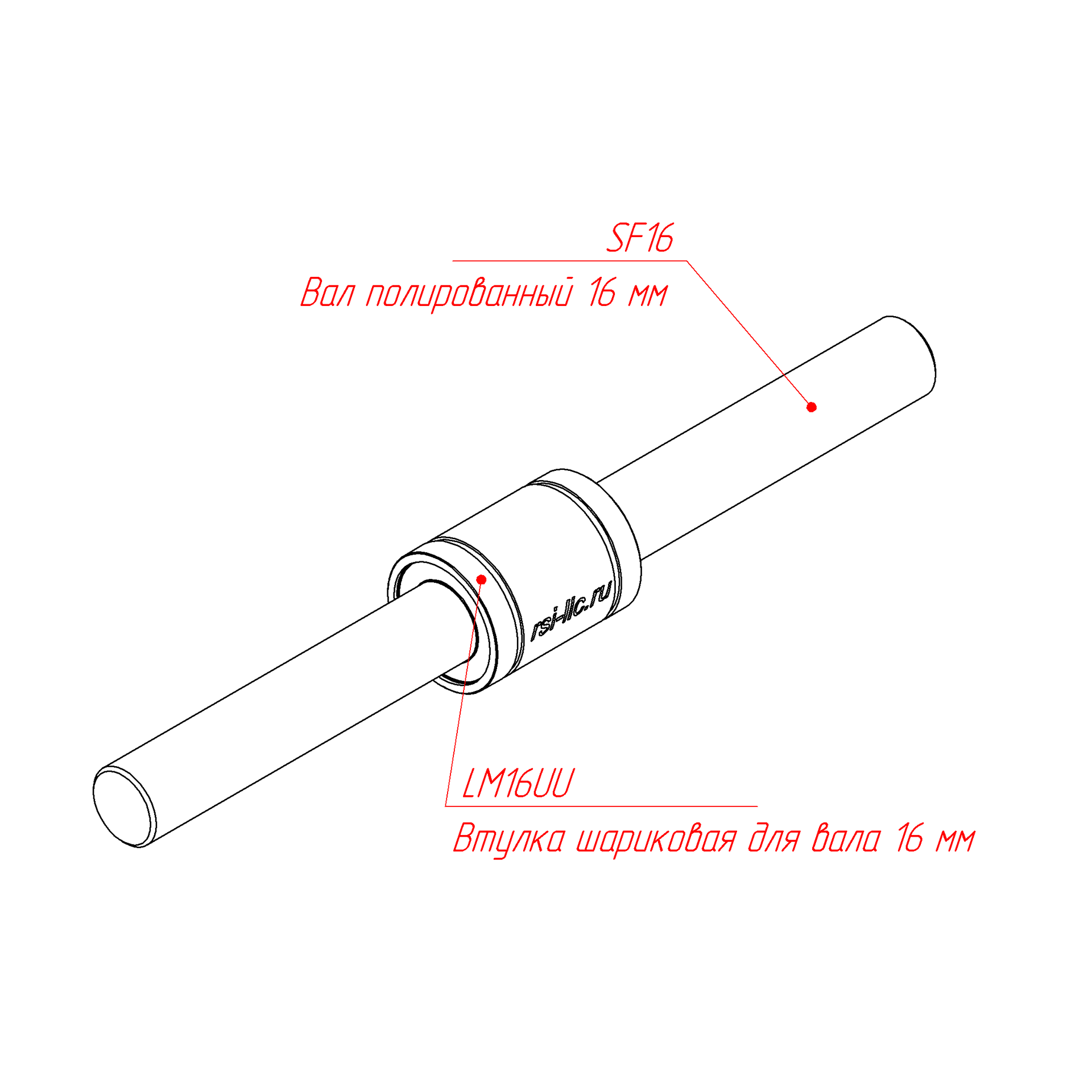

Схема установки полированного вала при помощи шариковой втулки LM16UU
SF16 | Вал полированный 16 мм изображение 7
1 280.00 руб. от 1 м
от 3 м 1 254.40 ₽ −2%
от 9 м 1 228.80 ₽ −4%
от 33 м 1 203.20 ₽ −6%
от 60 м 1 177.60 ₽ −8%
от 84 м 1 152.00 ₽ −10%
от 120 м 1 126.40 ₽ −12%
Наличие SF16 | Вал полированный 16 мм
На складе 140 м
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами
3 м
Добавить
Купить с резкой пополам · бесплатно
1.5+1.5 м
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
SF16 | Вал полированный 16 мм (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
SF16 | Вал полированный 16 мм (3D-модель).ZIP

Описание

Валы полированные из подшипниковой конструкционной стали, используются как цилиндрические направляющие.
Поверхность вала закалена до твердости 60 HRC. Глубина закалки не менее 8% диаметра вала.
Рез осуществляется абразивной отрезной пилой, в следствие чего:
Точность реза составляет ±3мм. Кроме этого, заказанная длина может быть на 10 мм короче (толщина диска + биение отрезной пилы). Угол реза в 90 градусов не гарантируется. На концах возможны цвета побежалости. Просьба учитывать эти условия при заказе продукции.
Для получение большей точности предусмотрите соответствующий припуск в заявке, для последующей самостоятельно обработки в точный размер.

Характеристики

Артикул:
 SF16
Длина профиля(макс), мм:
 3000
Материал:
 Сталь полированная каленая HRC 60
Вес, кг/м:
 1.574
