OB-6060-RAILS-BP | Профиль 60х60 мм. Паз 8 мм, для рельс (Без покрытия)

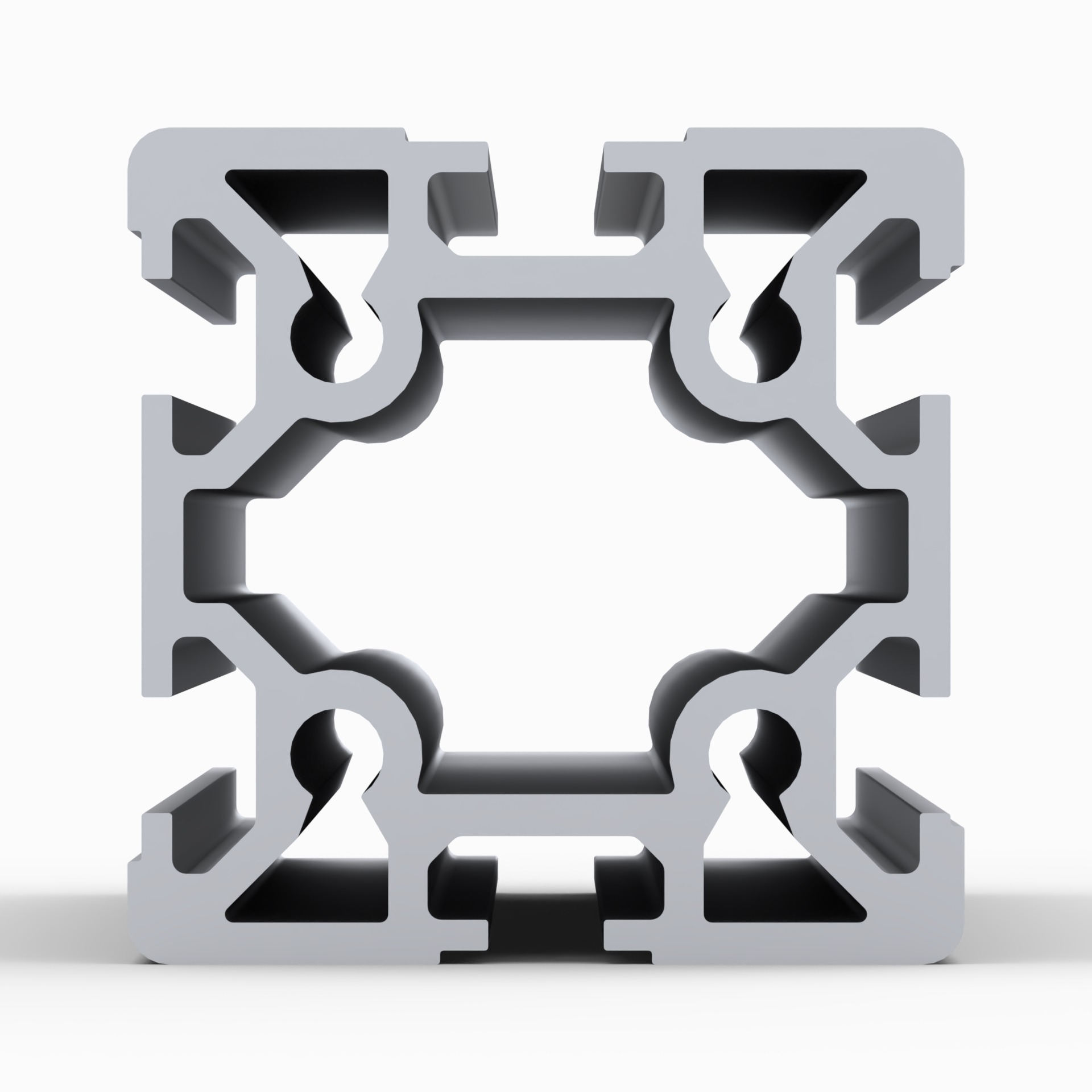

Станочный профиль 60х60 под направляющие и рельсы
Алюминиевый профиль для направляющих
Профиль станочный для рельс чертеж

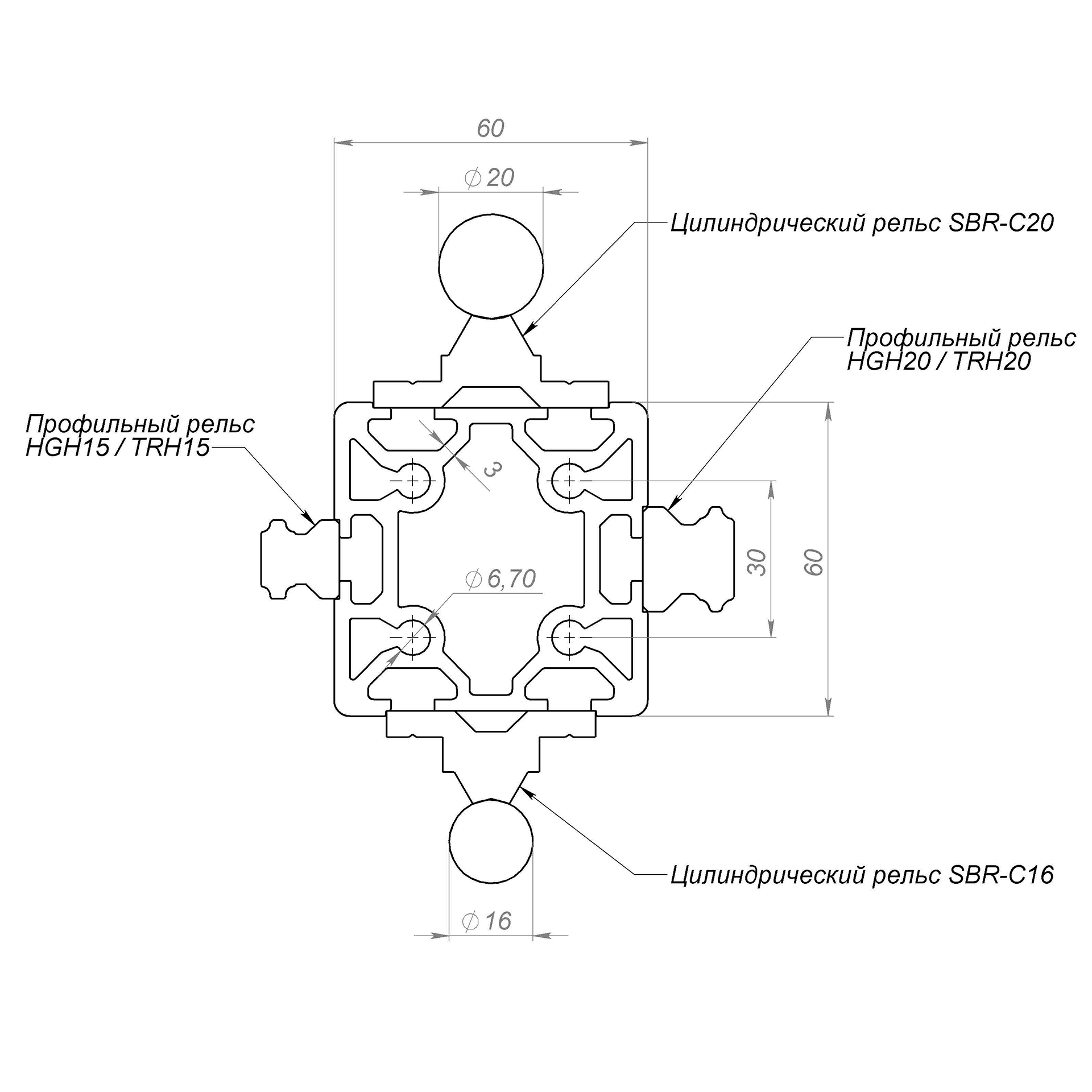

Схематичный чертёж для станочного профиля для направляющих

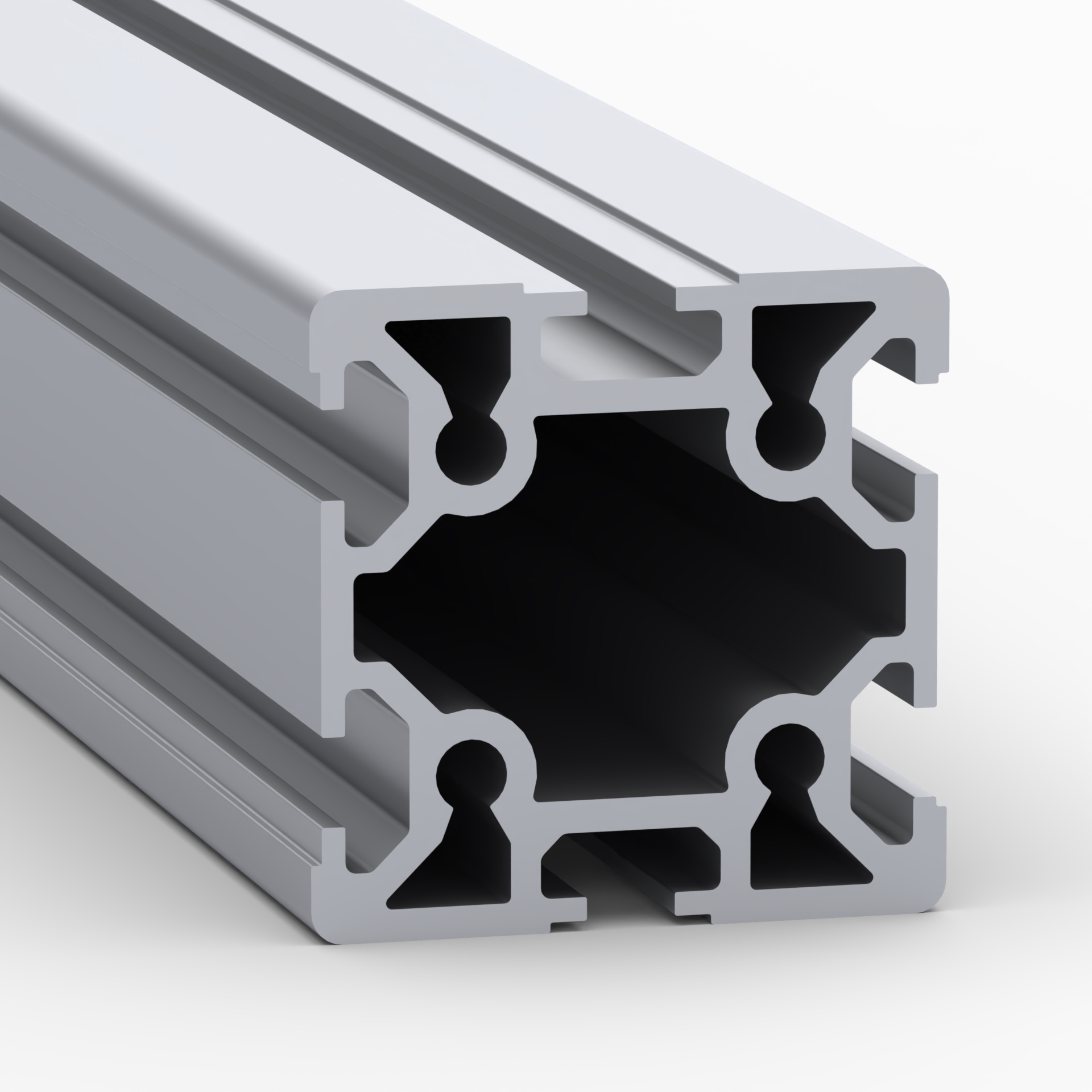

60х60 профиль конструкционный для направляющих
Конструкционный профиль 60х60 для рельс и направляющих
Профиль станочный, конструкционный, для рельс

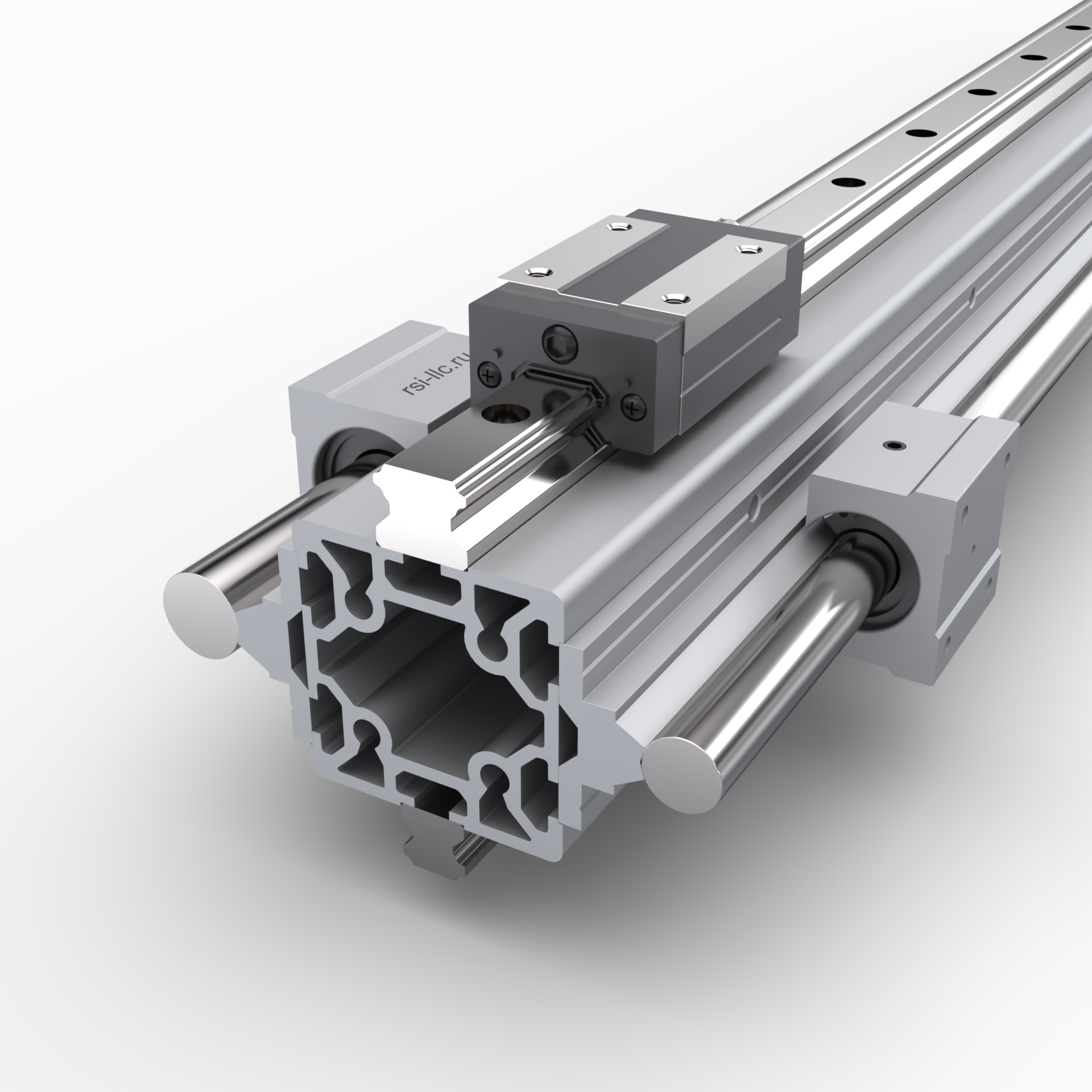

Один из вариантов использования конструкционного профиля 60х60 для направляющих

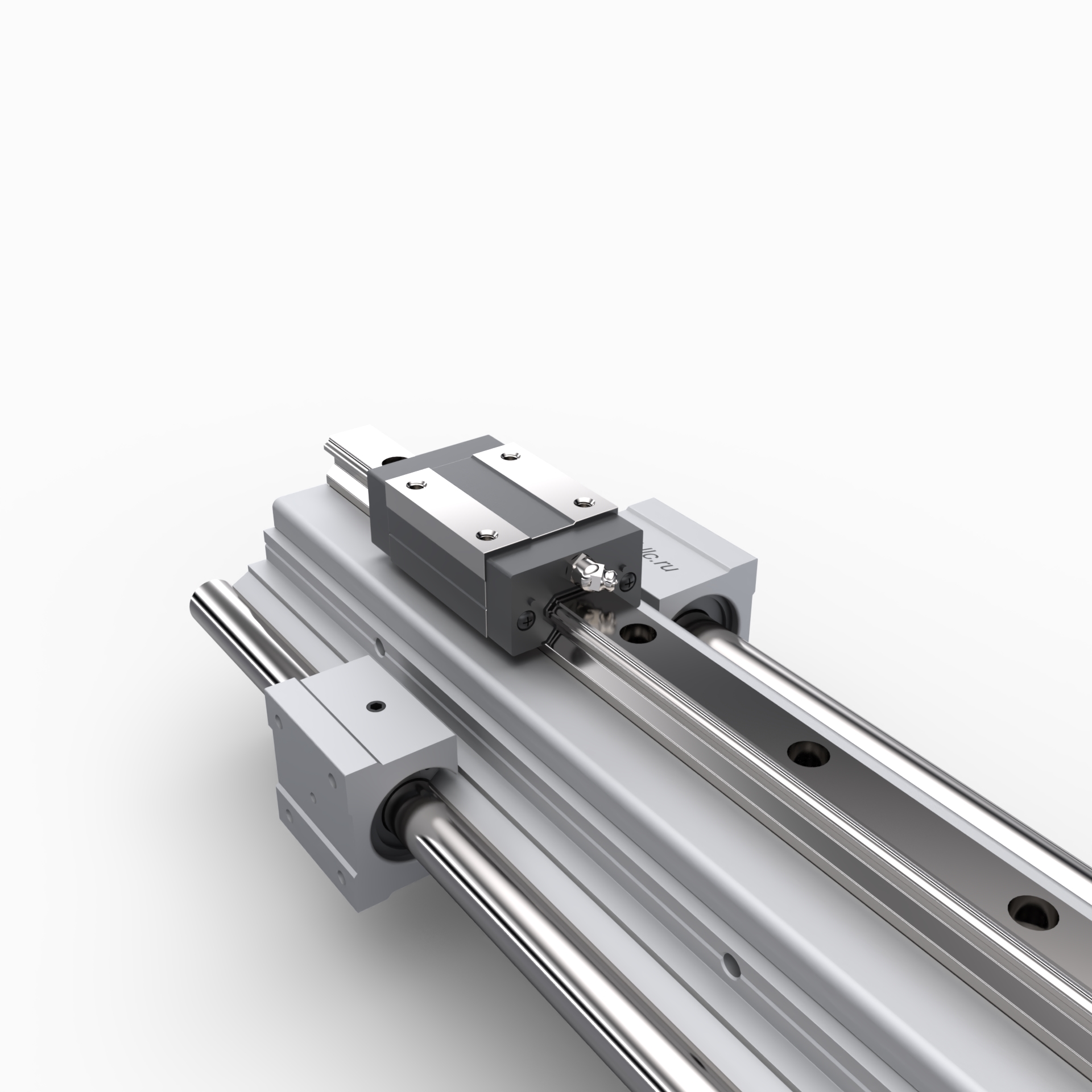

Пример использования конструкционного станочного профиля для направляющих

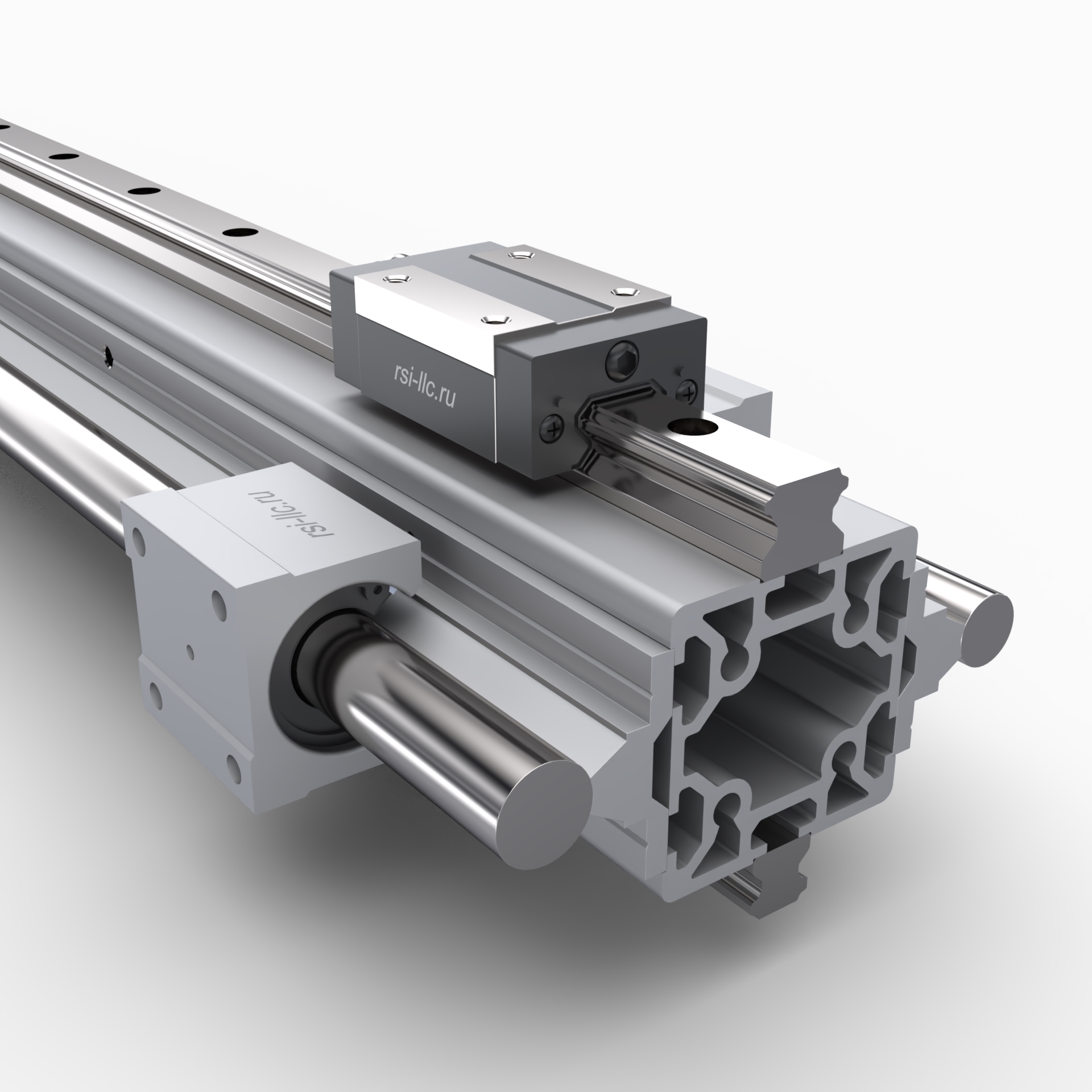

Применение станочного профиля 60х60 мм с каретками и направляющими

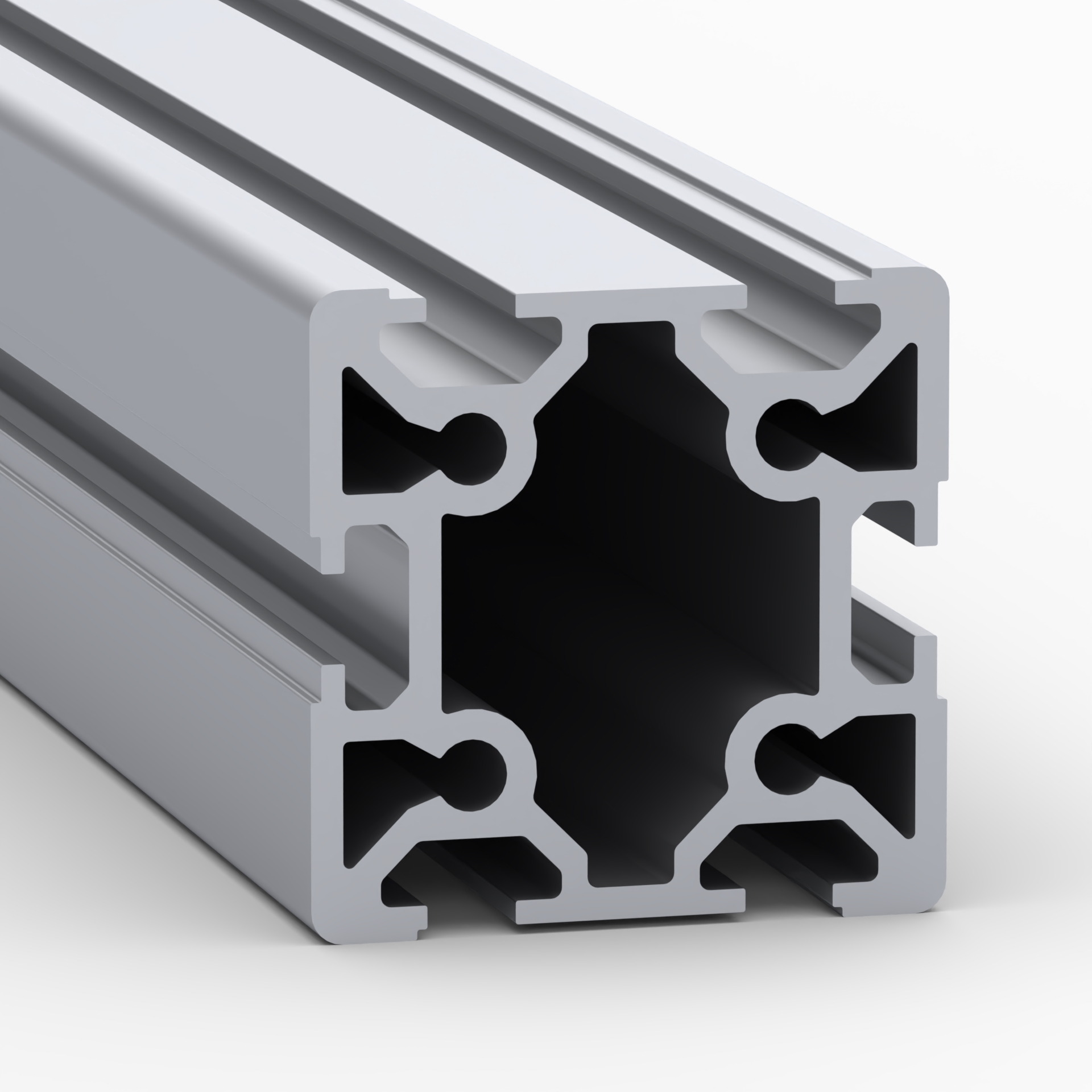

Профиль конструкционный, для направляющих, 60х60 мм, без покрытия
Станочный профиль 60х60 мм для рельс и валов
3 125.00 руб. от 1 м.
( -3 % )
3 031.25 РУБ.
от 5 м.
( -5 % )
2 968.75 РУБ.
от 15 м.
( -7 % )
2 906.25 РУБ.
от 25 м.
( -9 % )
2 843.75 РУБ.
от 50 м.
( -10 % )
2 812.50 РУБ.
от 100 м.
( -12 % )
2 750.00 РУБ.
от 250 м.
RSI
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами или с резкой пополам:
6.04 м
добавить
3+3 м
добавить
Наличие OB-6060-RAILS-BP | Профиль 60х60 мм. Паз 8 мм, для рельс (Без покрытия)
НА СКЛАДЕ:
300 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

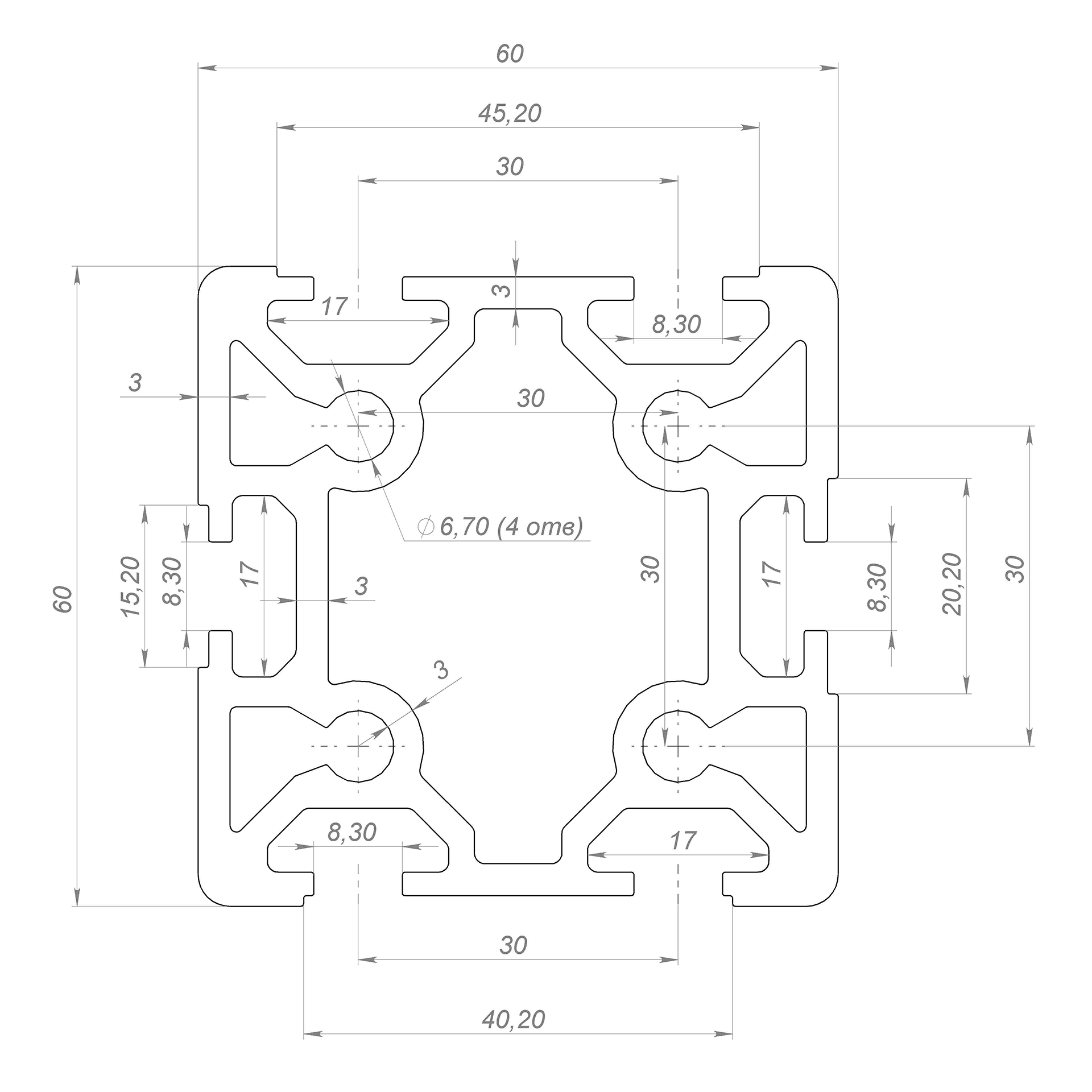

Файлы для скачивания | чертежи | 3D-Модели

1. OB-6060-RAILS-BP | Профиль 60х60 мм. Паз 8 мм, для рельс (Без покрытия) (2D Модель профиля).DXF
Скачать
2. OB-6060-RAILS-BP | Профиль 60х60 мм. Паз 8 мм, для рельс (Без покрытия) (3D-Модель профиля).STEP
Скачать

Описание

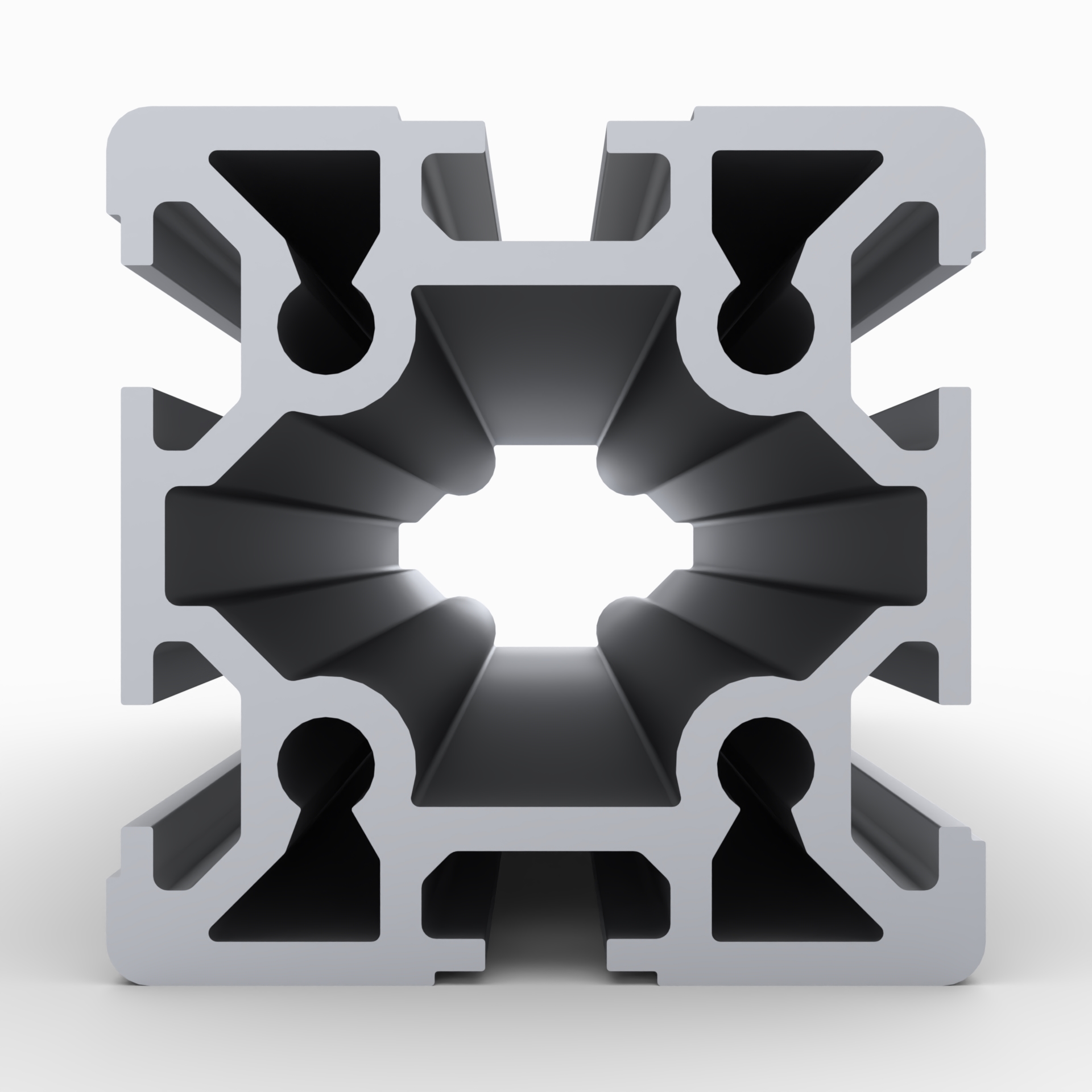

Универсальный станочный профиль для сборки станков, модулей линейного перемещения и т.д.

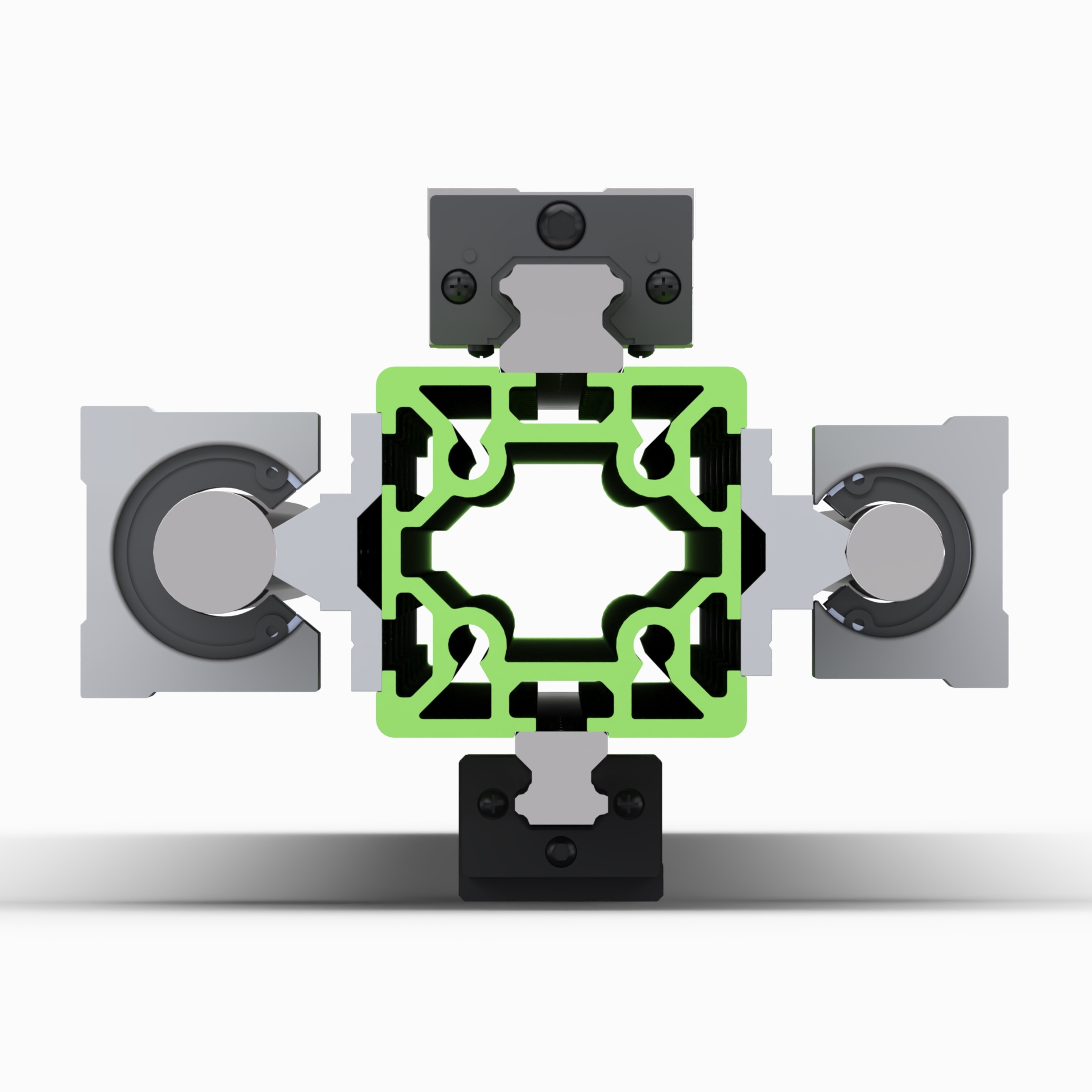

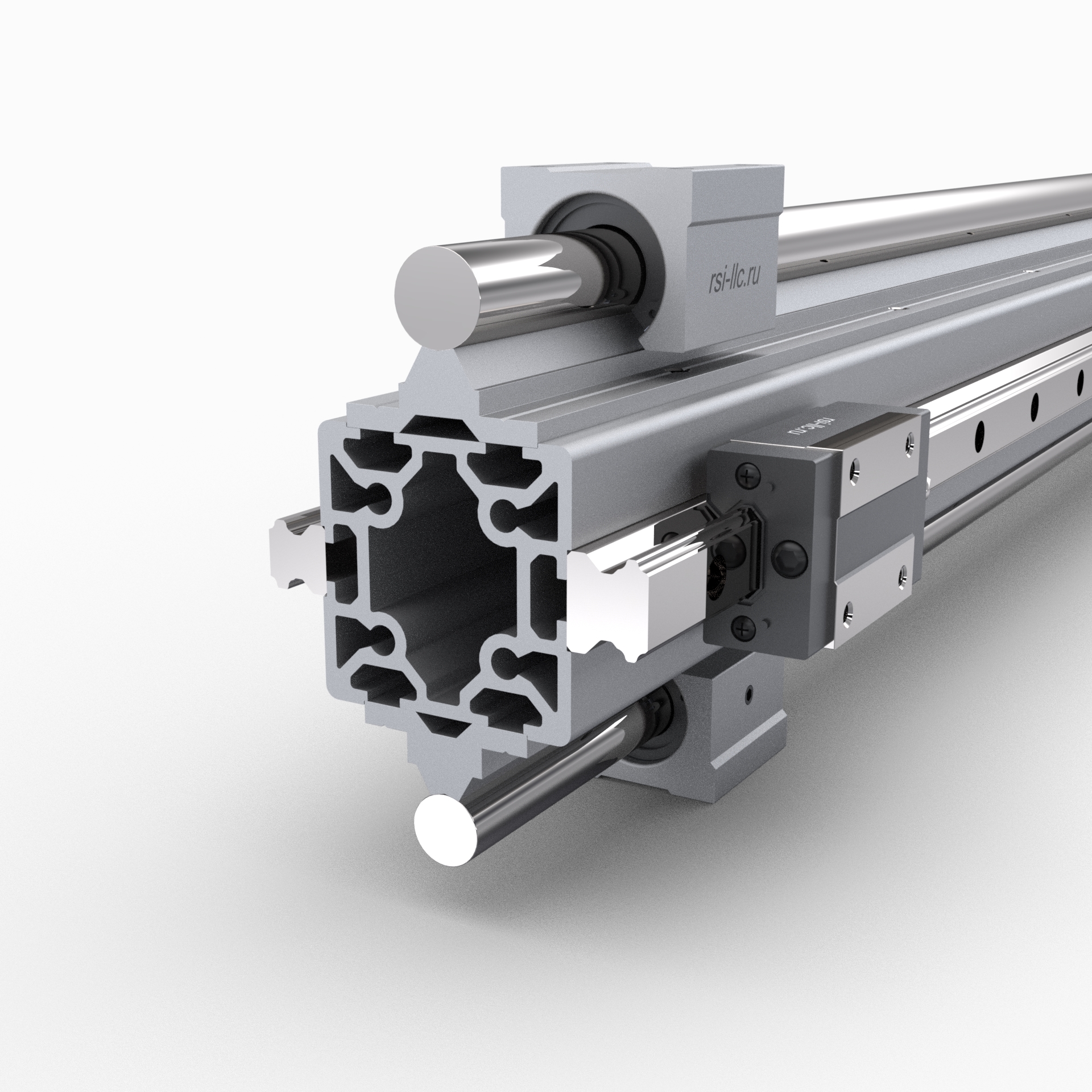

Каждая из граней профиля спроектирована под установку профильного или цилиндрического рельса.

Подходящие направляющие/рельсы:
  • SBR-C16 - цилиндрический рельс D16 мм
  • SBR-C20 - цилиндрический рельс D20 мм
  • HGH15/TRH15 - профильный рельс типоразмера 15
  • HGH20/TRH20 - профильный рельс типоразмера 20
Пазы профиля имеют ширину 8 мм и совместимы с фурнитурой под паз 8 мм серии 30
4 центральных отверстия имеют диаметр 6.7 мм и рассчитаны под нарезание резьбы М8.
Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов. Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-6060-RAILS-BP
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 под рельсы / для станков
Длина профиля(макс), мм:
 6040
Дробеструйная обработка:
 Нет
Ширина паза, мм:
 8
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 3.3
Площадь сечения, см2:
 12,21
Момент инерции, Ix(см4):
 46,1
Момент инерции, Iy(см4):
 51,55
Момент сопротивления, WX (см3):
 15,36
Момент сопротивления, WY (см3):
 17.18
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-6060-RAILS-BP

Возможные замены или аналоги для арт. OB-6060-RAILS-BP:

OB-6060-RAILS | Профиль 60х60 мм. Паз 8 мм, для рельс (Анодированный) OB-6060-RAILS | Профиль 60х60 мм. Паз 8 мм, для рельс (Анодированный)
3890.00 руб./м.
 ⓘ - в наличии ≈ 300 м.
