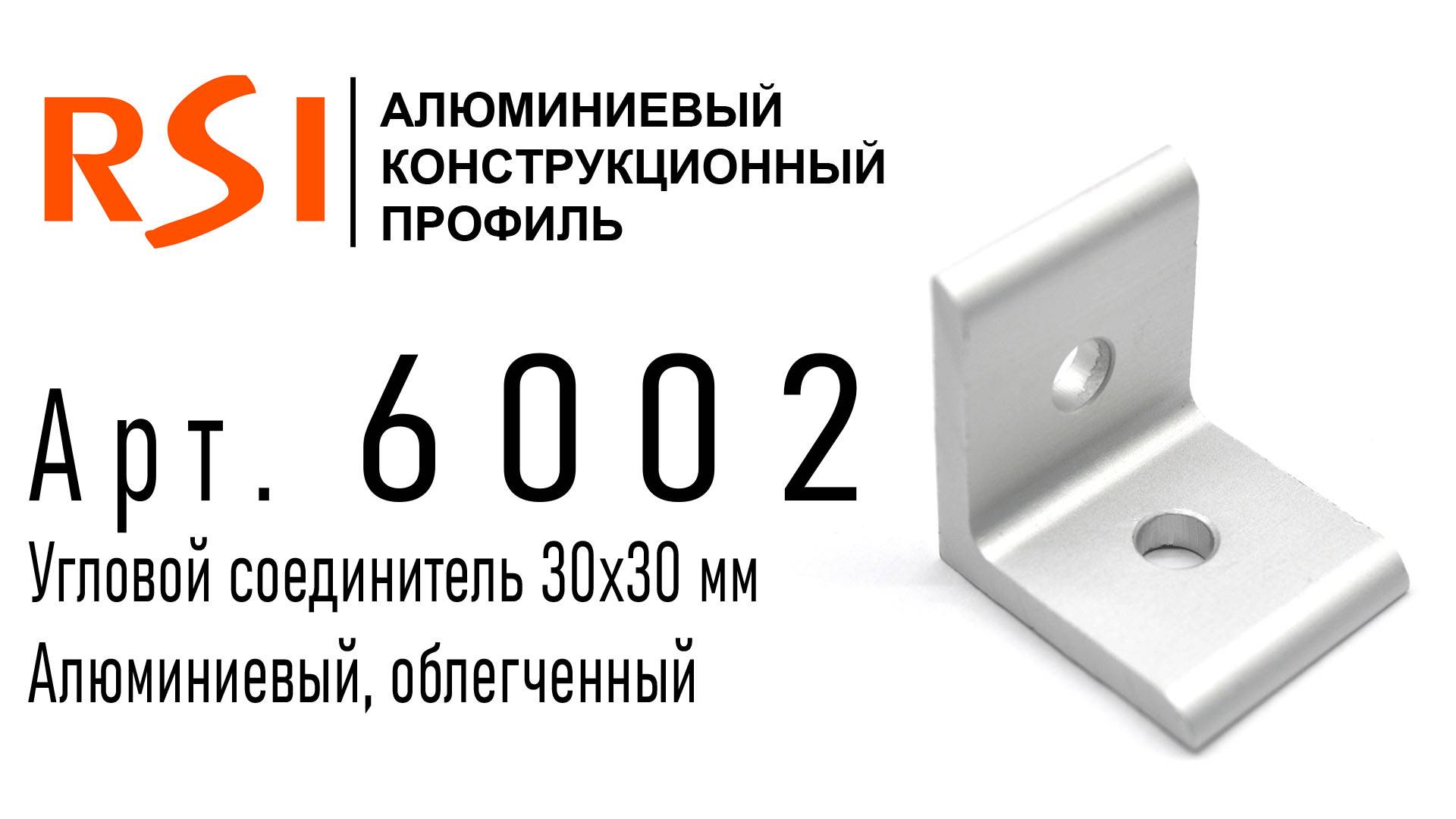

6002 | Угловой соединитель облегченный 30х30

92.50 руб.
В корзину
На сайте указаны розничные цены (с НДС). При формировании окончательной цены действует гибкая система скидок!

В наличии

Артикул — 6002
Профили — 30х30, 30х60, 30х90, 30х120
Ширина паза, мм — 8
Аналог Bosch Rexroth Group — 3842523525
Материал — Анодированный алюминий

Описание

Описание

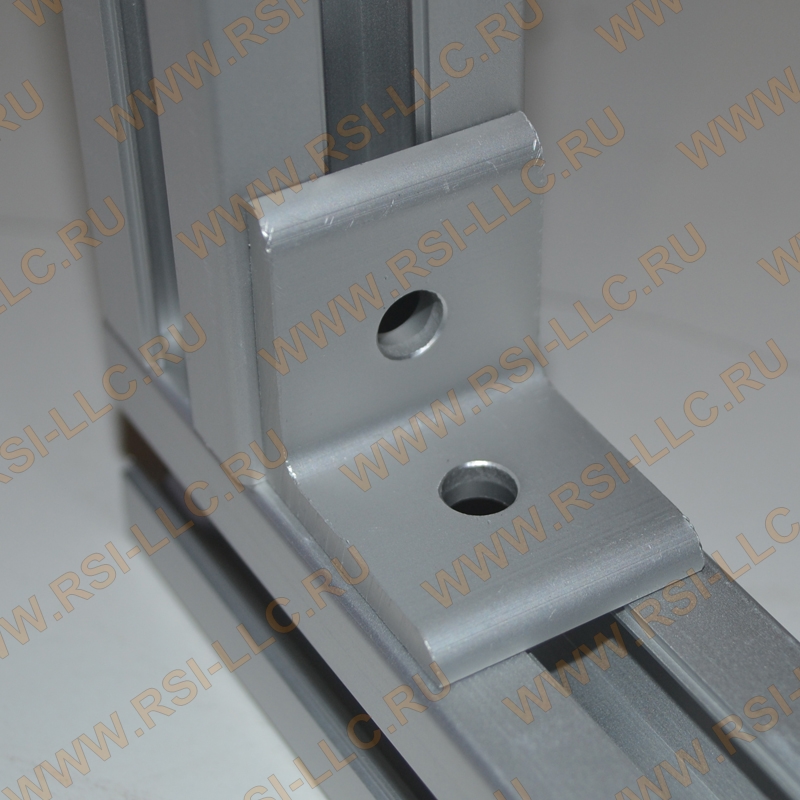

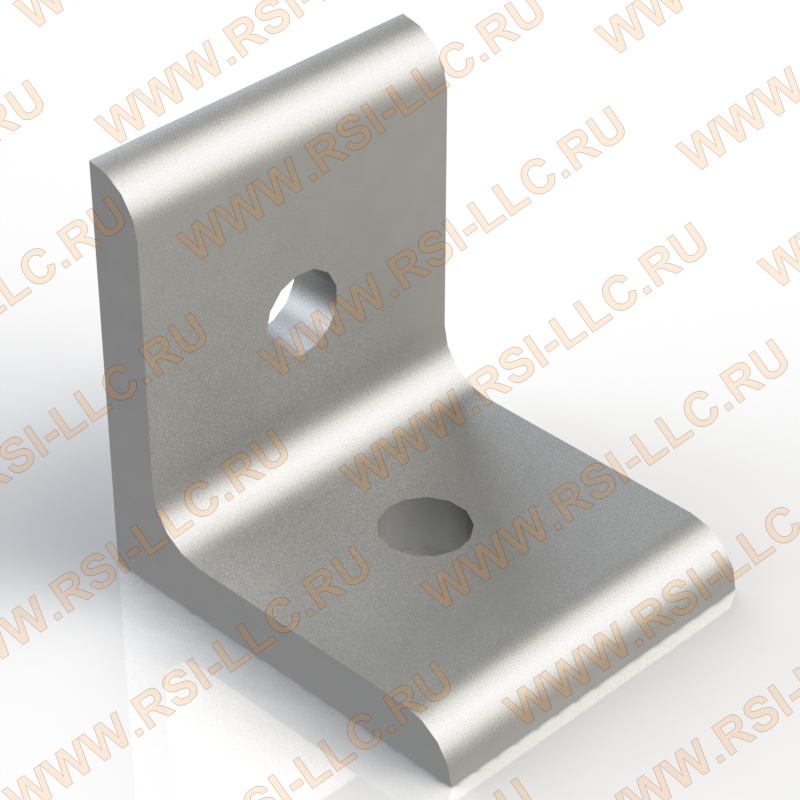

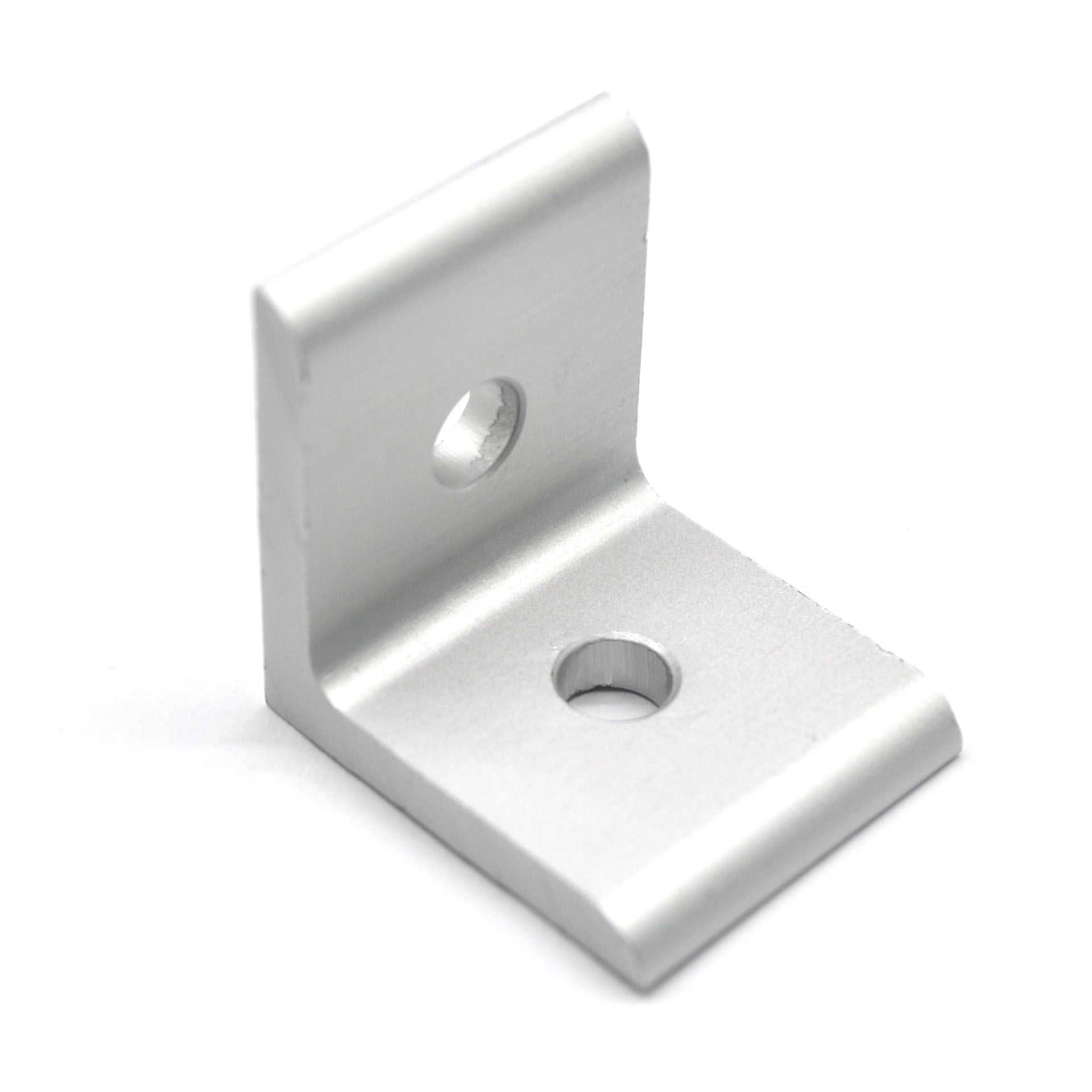

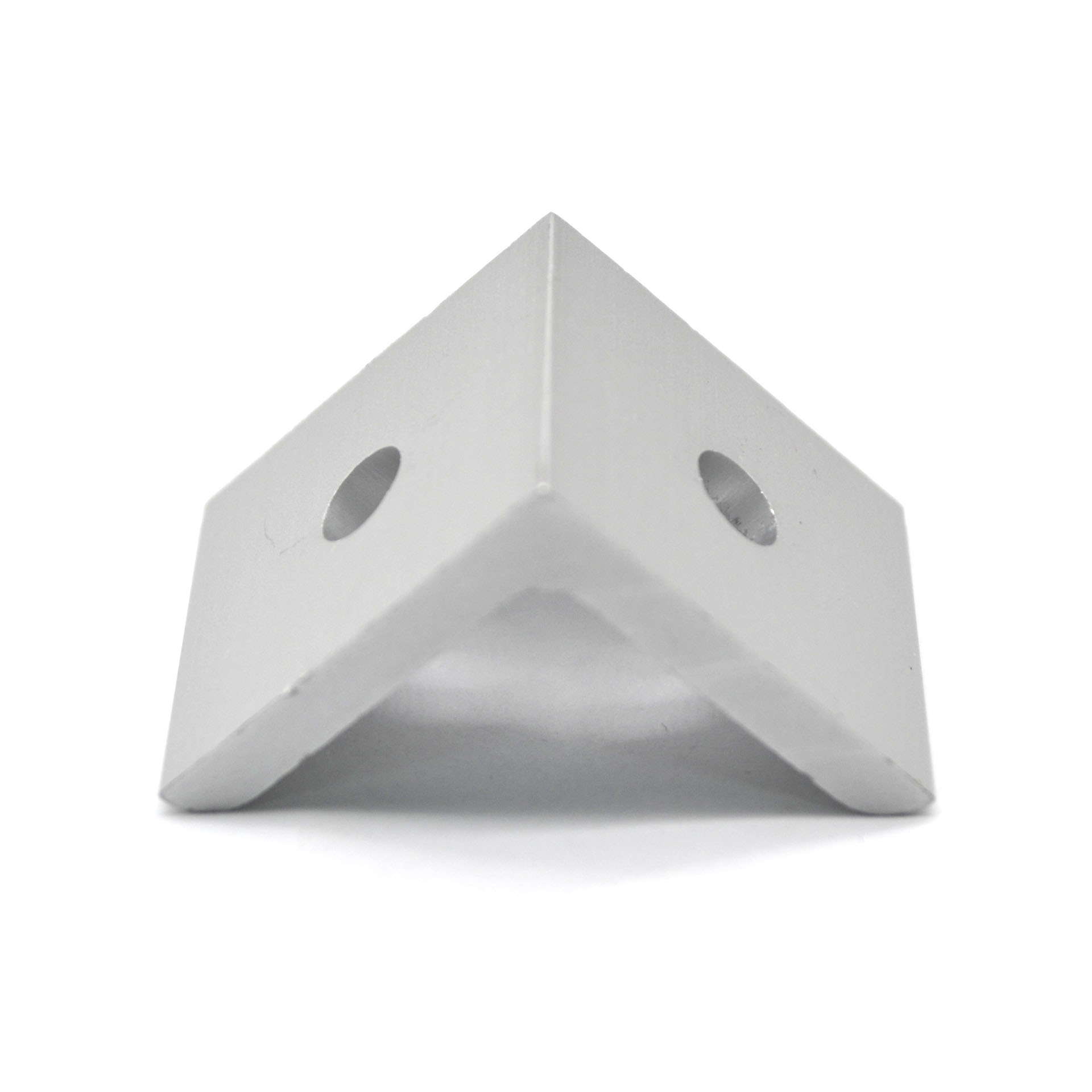

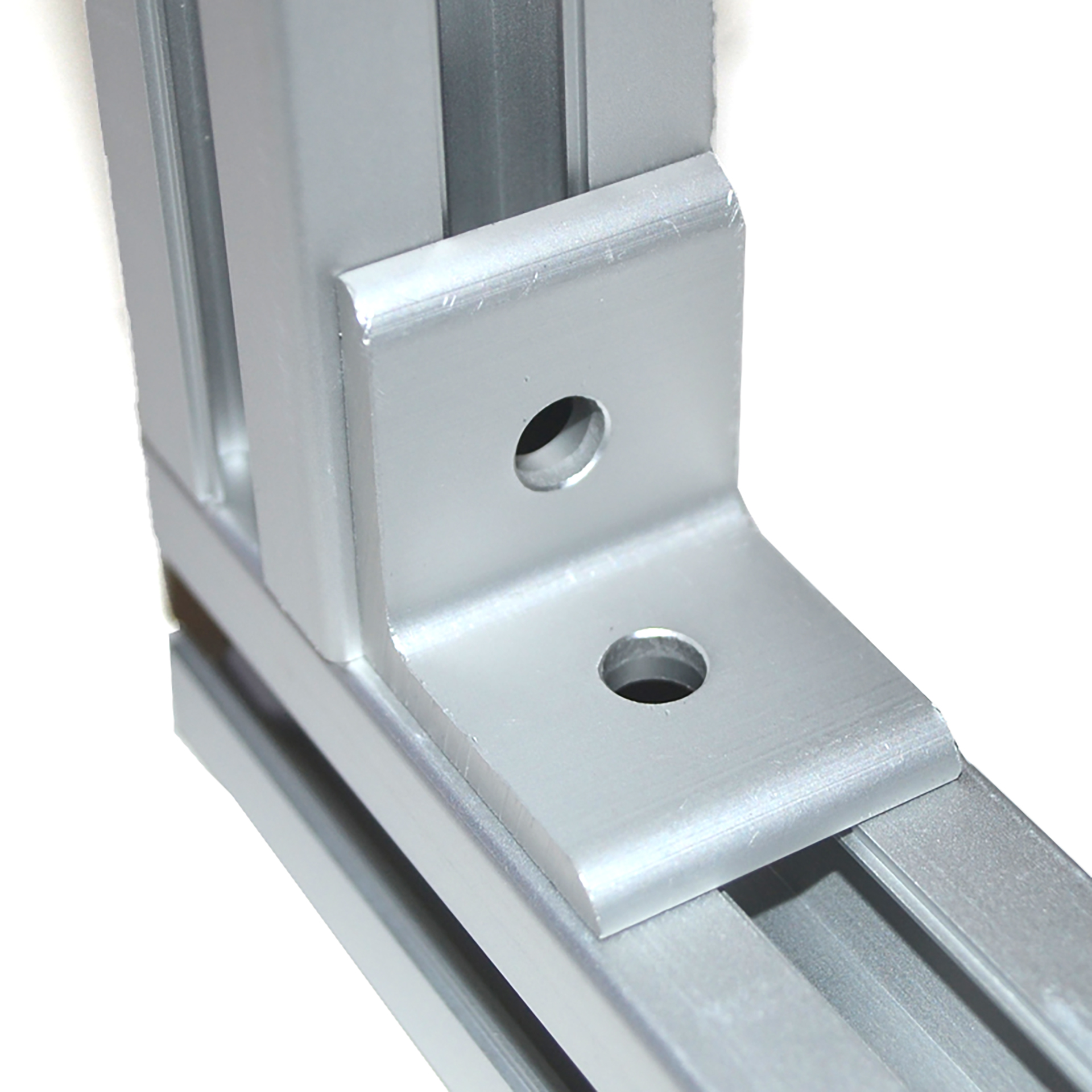

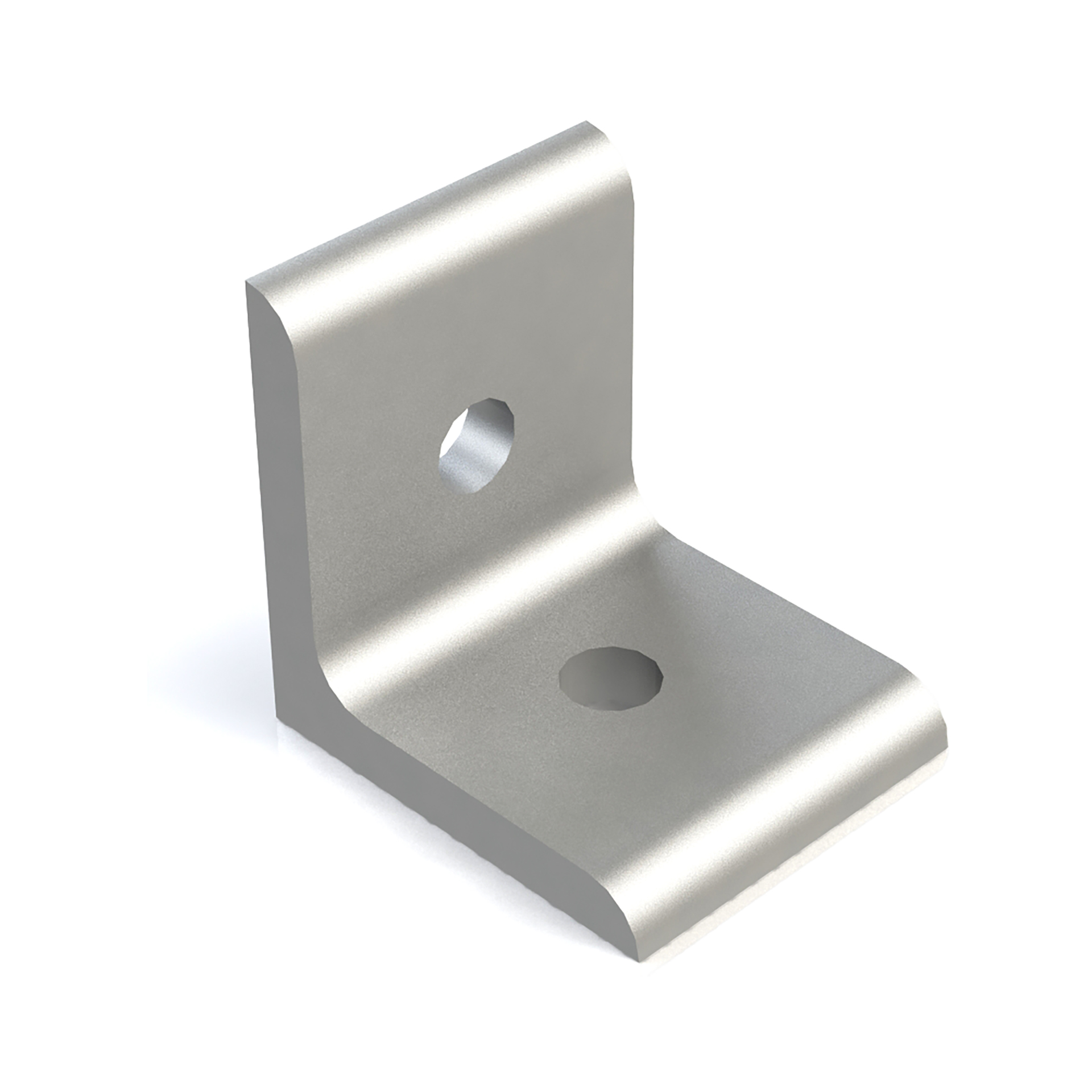

Угловой соединитель облегченный 30х30 мм, под Т-паз 8 мм

Совместим с конструкционными профилями:  OB-3030, OB-3060, OB-3030L, OB-3060L, OB-30R

Цена указана за 1 шт. с НДС

Аналог Bosch Rextoth Group 3842523525

Угловые соединители с центрирующими выступами обеспечивают быструю и точную сборку конструкции с защитой против вращения.
Характерное отличие заключается в отсутствии подготовки алюминиевых профилей и высокой прочностью соединения.

Загрузить:
- 3D - Уголок арт.6002 (30х30) (6002.SLDPRT)
- 3D - Уголок арт.6002 (30х30) (6002.STEP)

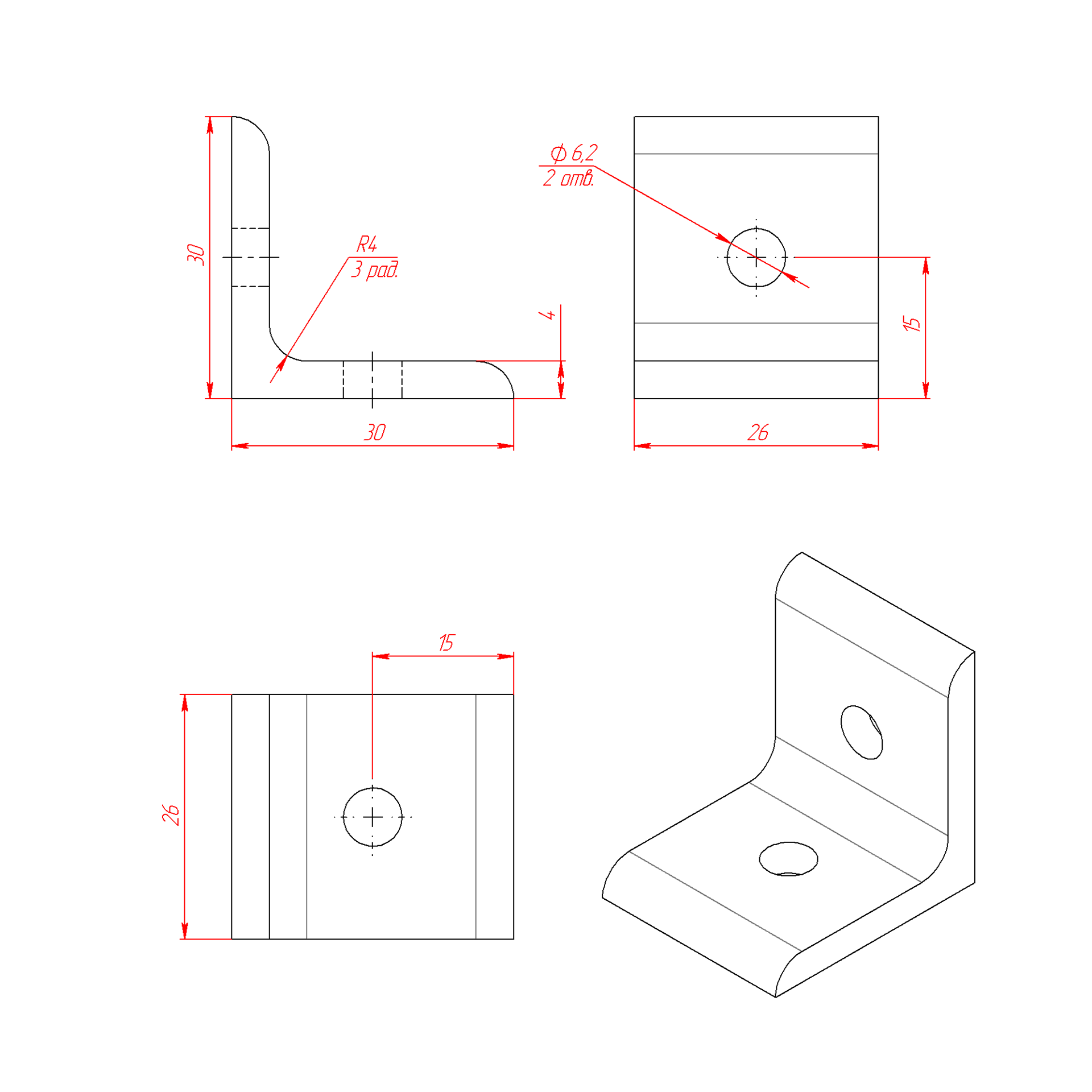

- Чертеж -  Уголок арт.6002 (30х30) (6002.DXF)
- Чертеж -  Уголок арт.6002 (30х30) (6002.PDF)

Не забудьте купить комплект крепежа к угловому соединителю 30х30 арт. 6002:

Вариант №1:
1. Т-Болт М6х16 (30) артикул 5022 - 2 шт.
2. Гайка c фланцем M6 DIN6923 - 2 шт
Т болт
АРТ. 5022
 + Гайка с фланцем DIN6923
Гайка М6 DIN6923

Вариант №2:
1. Винт М6х12 мм DIN912 - 2 шт.
2. Сухарь пазовый М6-30 артикул 5067 - 2 шт
Винт DIN912
М6х12 DIN912		 + Сухарь пазовый
АРТ. 5067

Вариант №3:
1. Винт М6х12 мм DIN912 - 2 шт.
2. Шайба М6 DIN9021 - 2 шт.
3. Т-гайка М6-30 артикул 5006 - 2 шт
Винт DIN912
М6х12 DIN912		 +
Шайба DIN9021 (Увеличенная)
Шайба М6 DIN9021
 + Т Гайка
АРТ. 5006

Вариант №4:
1. Винт М6х12 мм DIN912 - 2 шт.
2. Шайба М6 DIN9021 - 2 шт.
3. Ромб-Гайка М6-30 артикул 5193 - 2 шт
Винт DIN912
М6х12 DIN912		 +
Шайба DIN9021 (Увеличенная)
Шайба М6 DIN9021
 + Ромб-Гайка
АРТ. 5193

Вариант №5:
1. Винт М6х12 мм DIN912 - 2 шт.
2. Закладной пазовый сухарь М6-30 с подпружиненным шариком артикул 5049 - 2 шт
Винт DIN912
М6х12 DIN912		 + Закладной пазовый сухарь с прижимным шариком
АРТ. 5049

Характеристики

Характеристики

Артикул:
 6002
Профили:
 30х30, 30х60, 30х90, 30х120
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842523525
Материал:
 Анодированный алюминий
Вес, кг:
 0,016
