105.00 руб.
RSI

Цена за 1 шт.

Количество

Описание

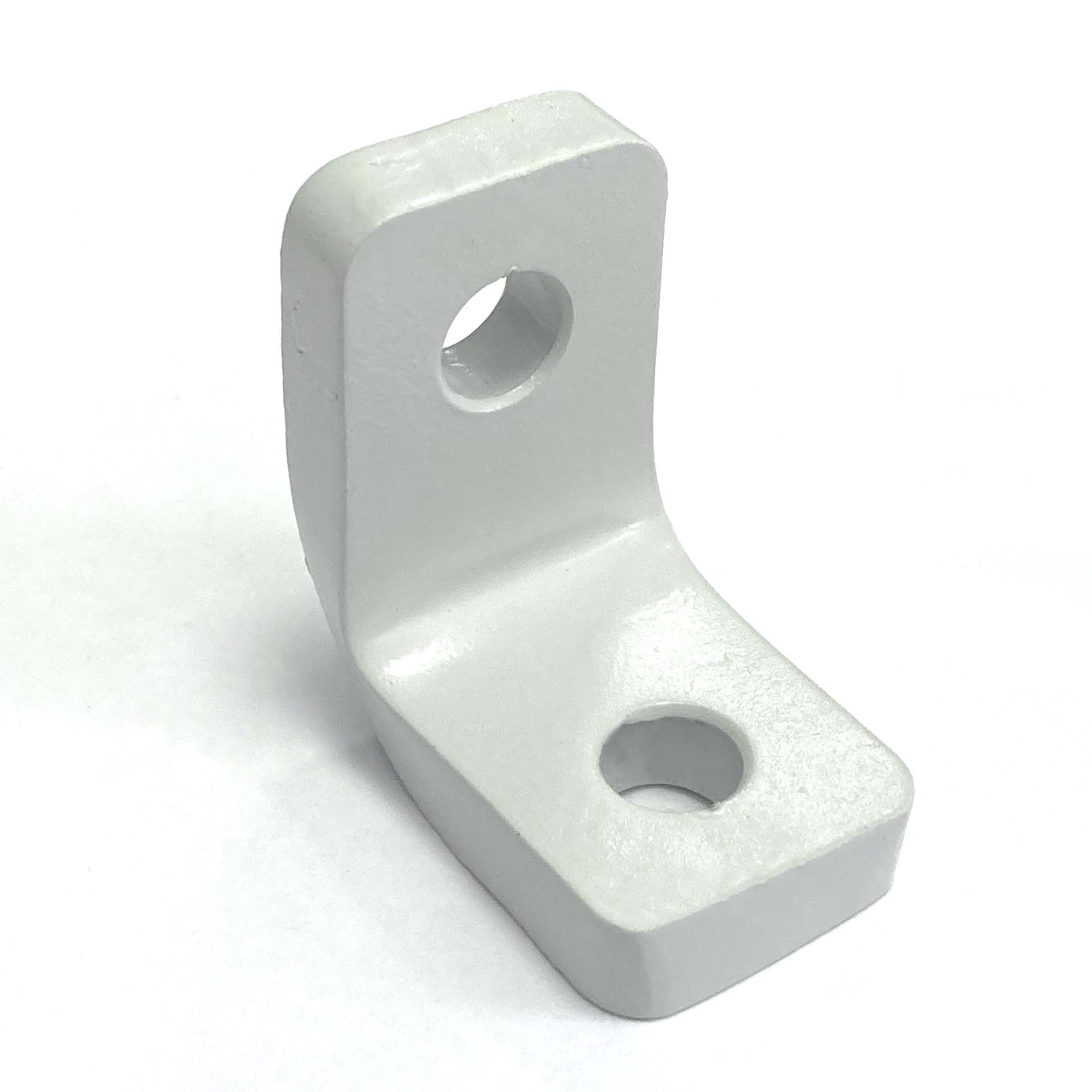

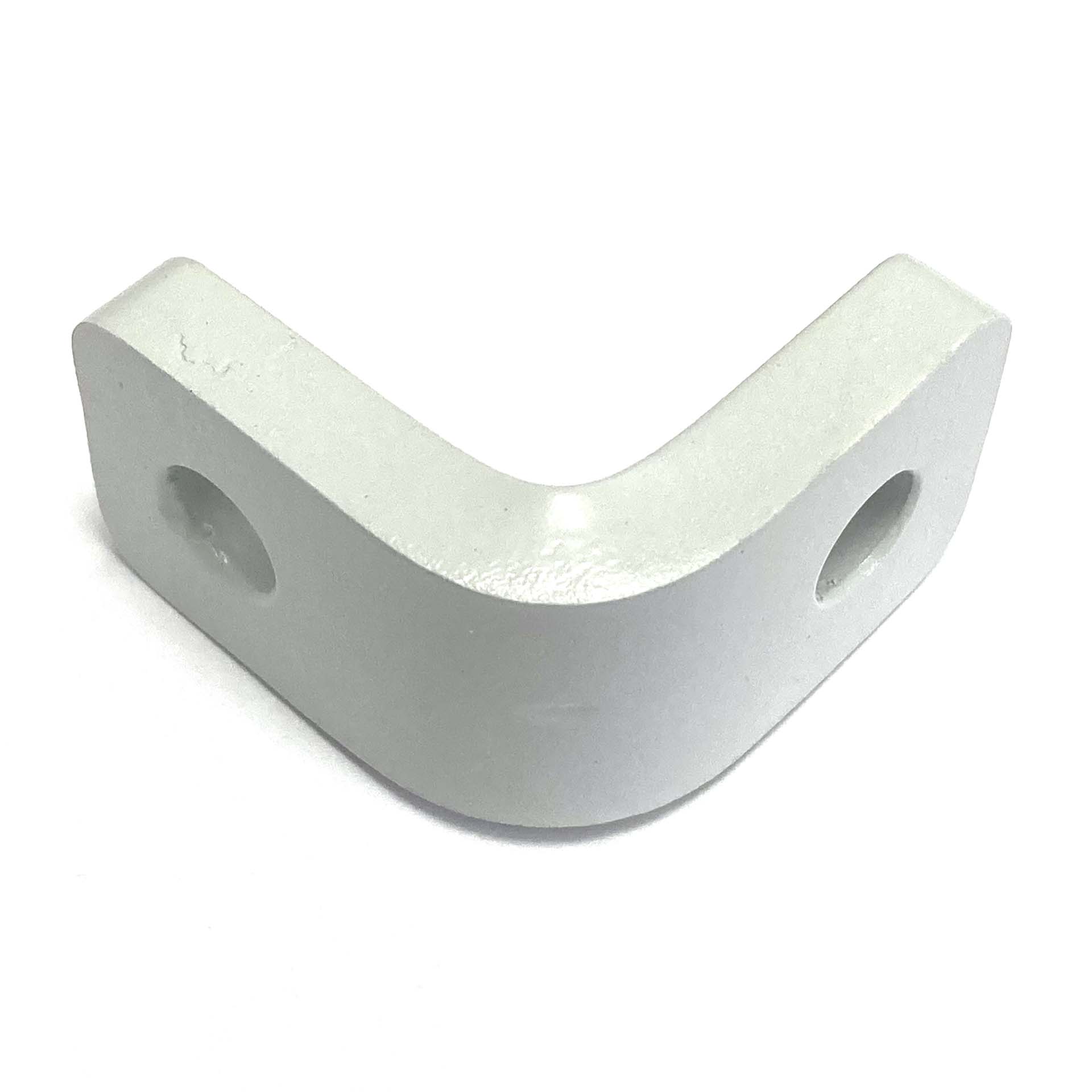

Стальной угловой соединитель 30х45 мм усиленный
Совместим со всеми алюминиевыми профилями серии 30 с пазом 8 мм


Загрузить:

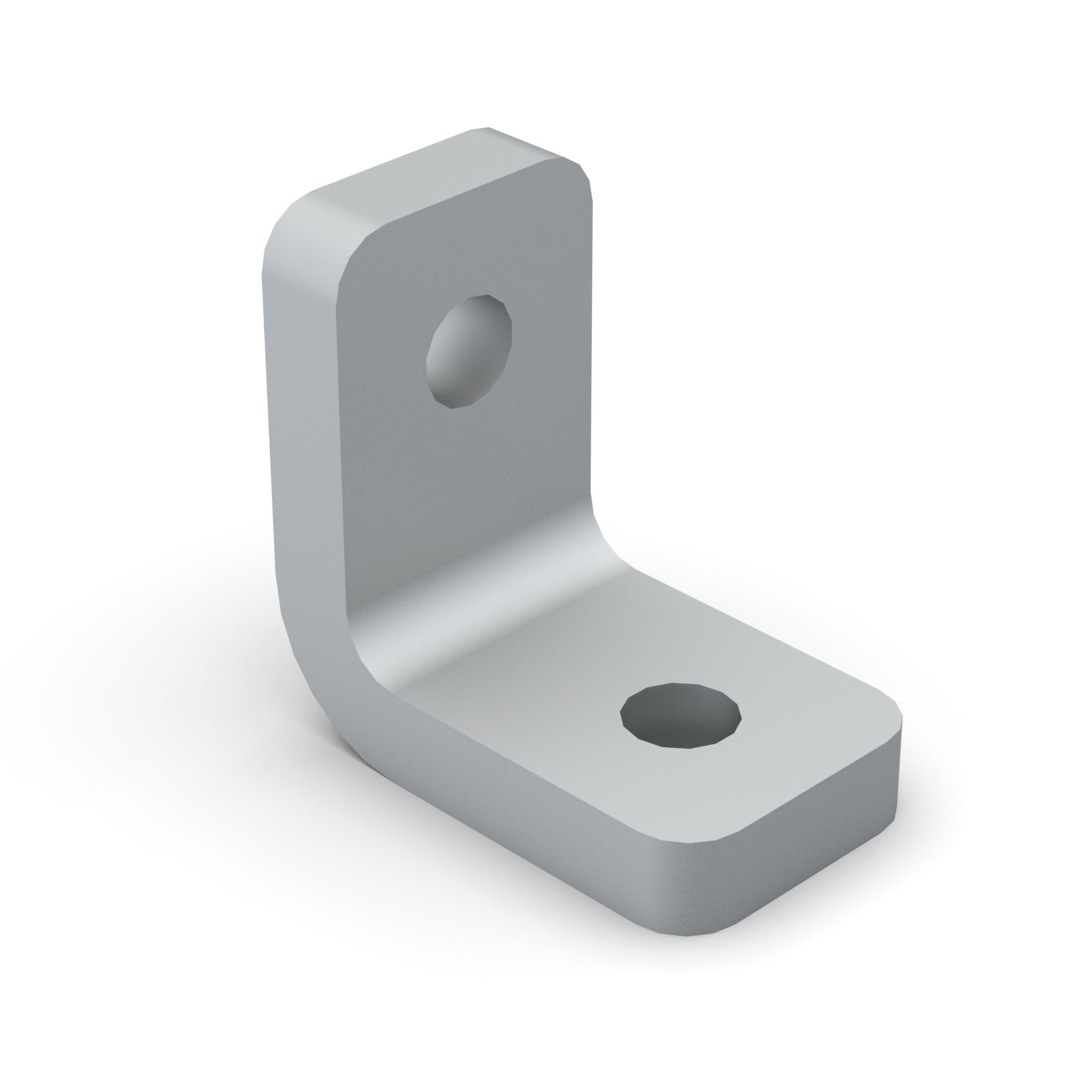

- 3D - Уголок арт.8113S (30х45) (8113S.STEP)

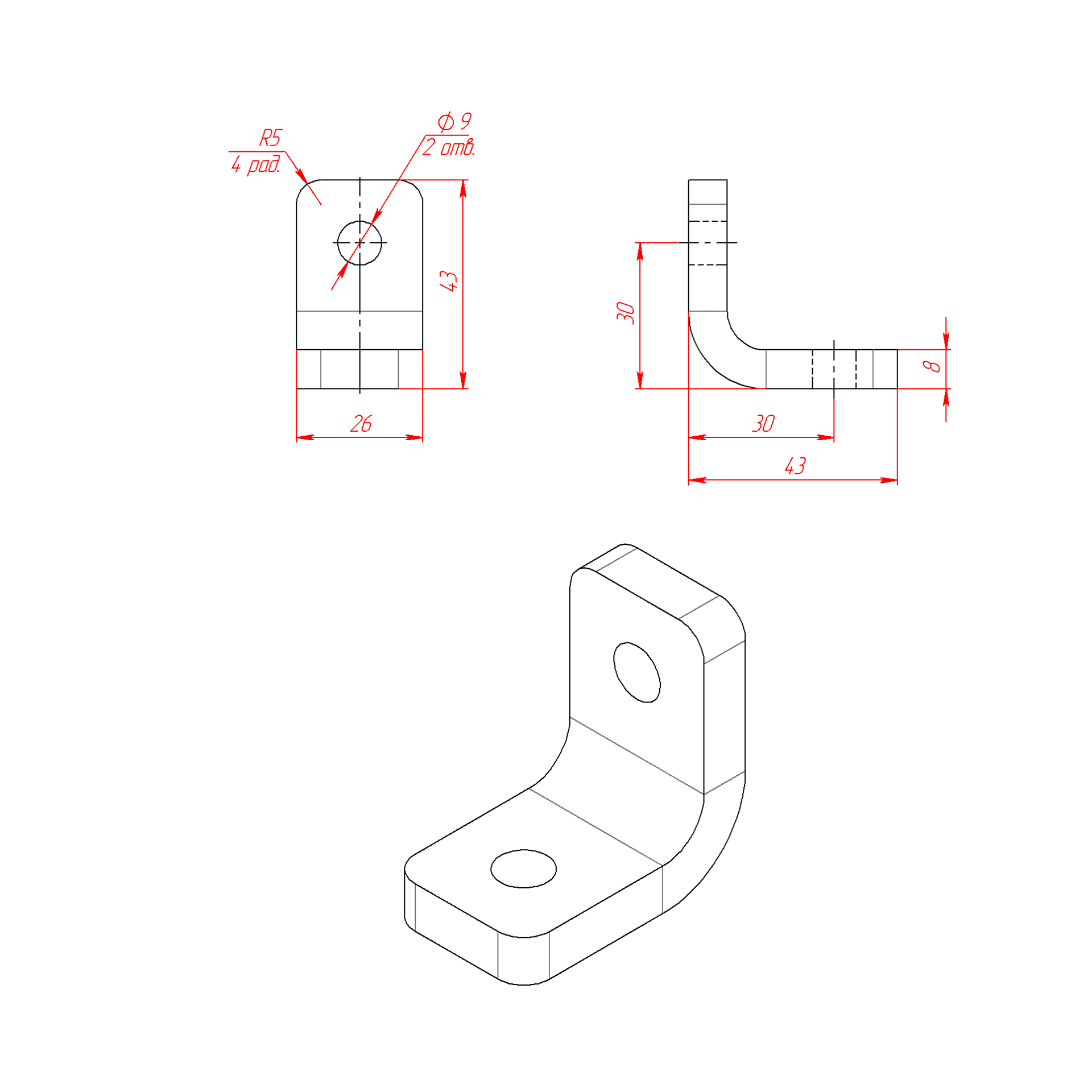

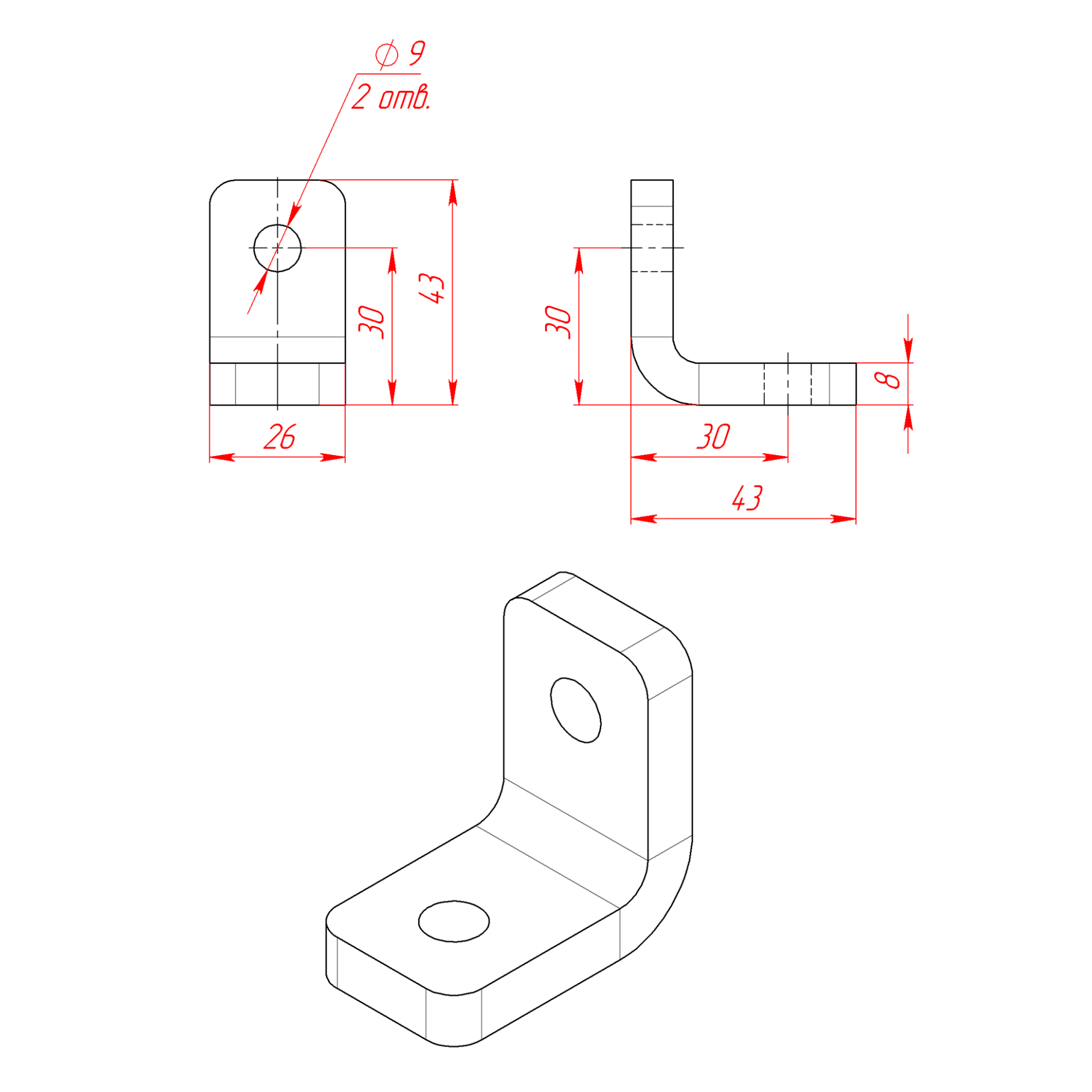

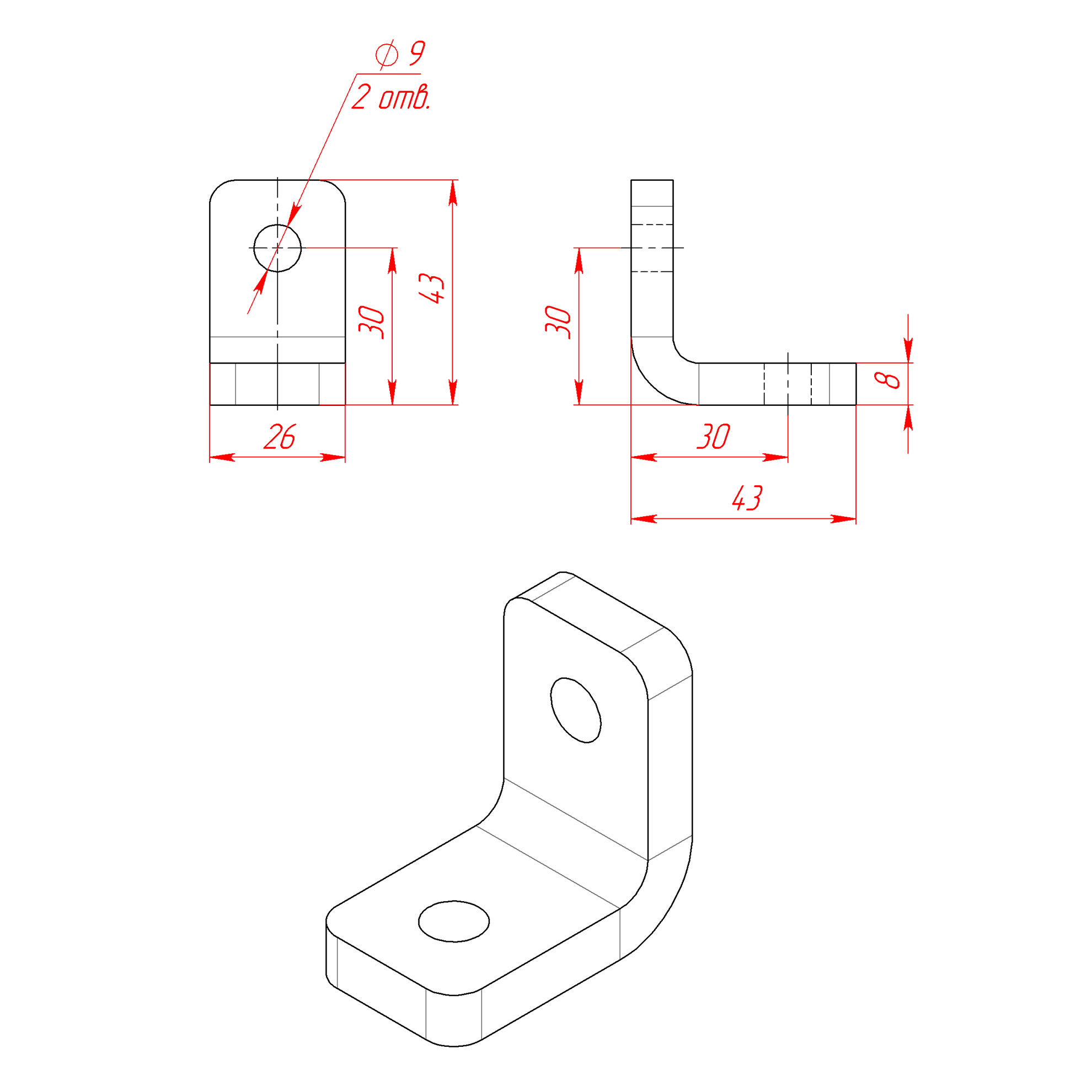

- Чертеж -  Уголок арт.8113S (30х45) (8113S.PDF)

Не забудьте купить комплект крепежа к угловому соединителю 30х45 арт. 8113s:

Вариант 1
1. Т-болт M8x20 паз 8 мм серия 30, арт. 1Y01.A41A.01 - 2 шт.
2. Гайка с фланцем М8 DIN6923  - 2 шт.

Вариант 2
1. Сухарь М8 паз 8 серия 30 арт. 5068 - 2 шт. | или Закладой сухарь М8 арт.  2A12.A41A.01  - 2 шт.
2. Винт M8x16 ISO7380 - 2 шт.
3. Шайба DIN 125 M8 - 2 шт.

Характеристики

Артикул:
8113s
Профили:
30х30, 30х60, 30х90, 30х120, 60х60, 60х120
Ширина паза, мм:
8
Материал:
Сталь 8 мм + Порошковая покраска
Вес, кг:
0,110
Цвет:
Серый
