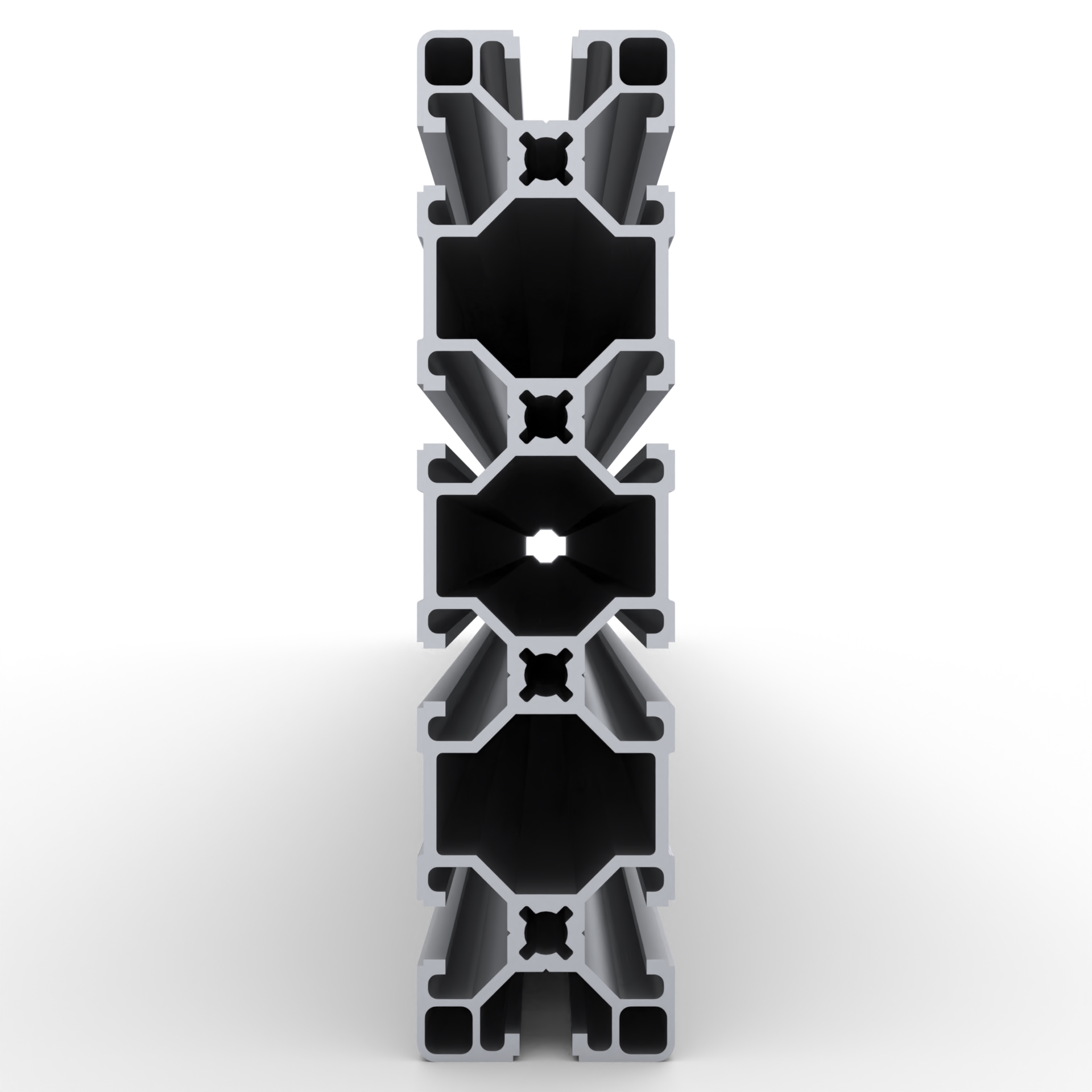

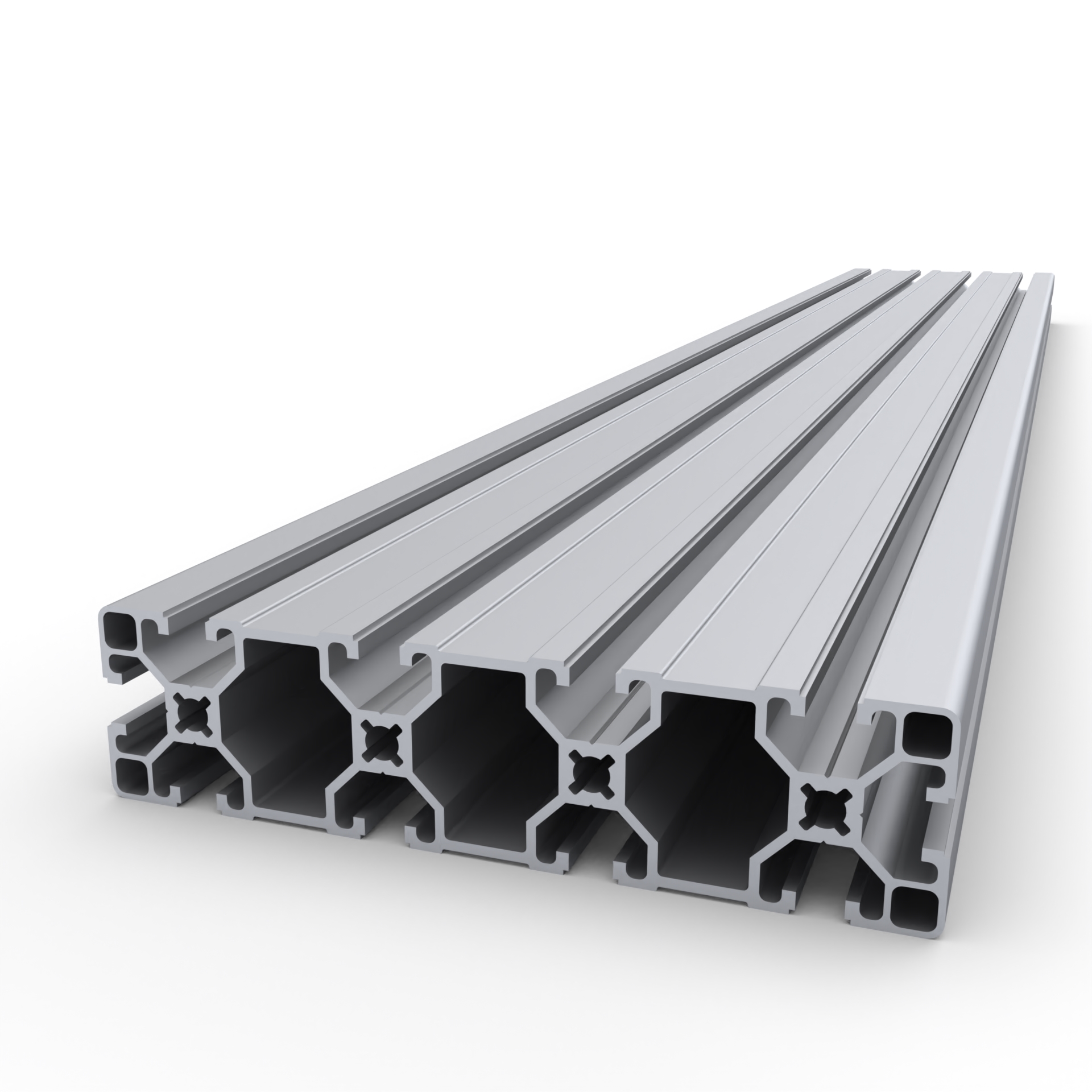

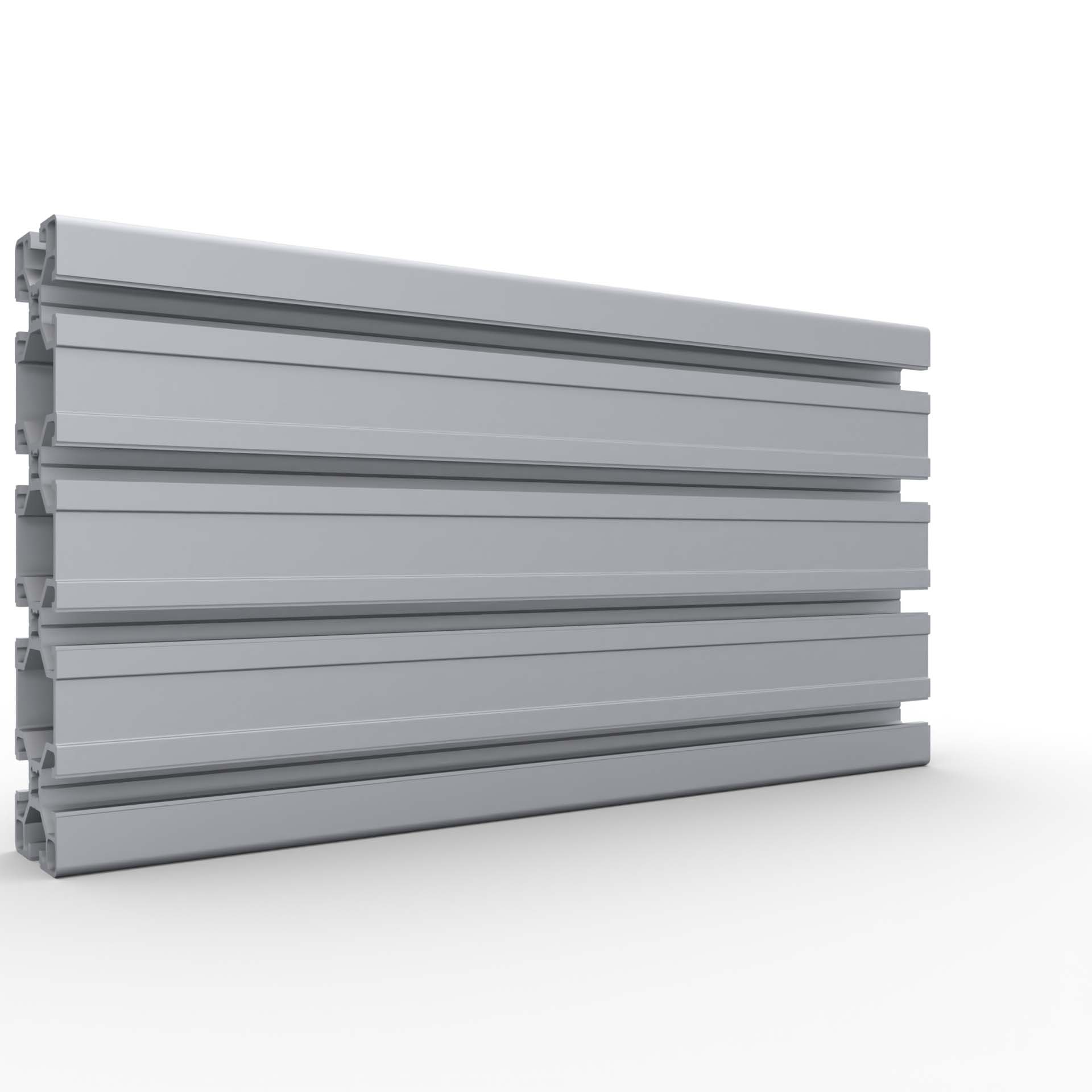

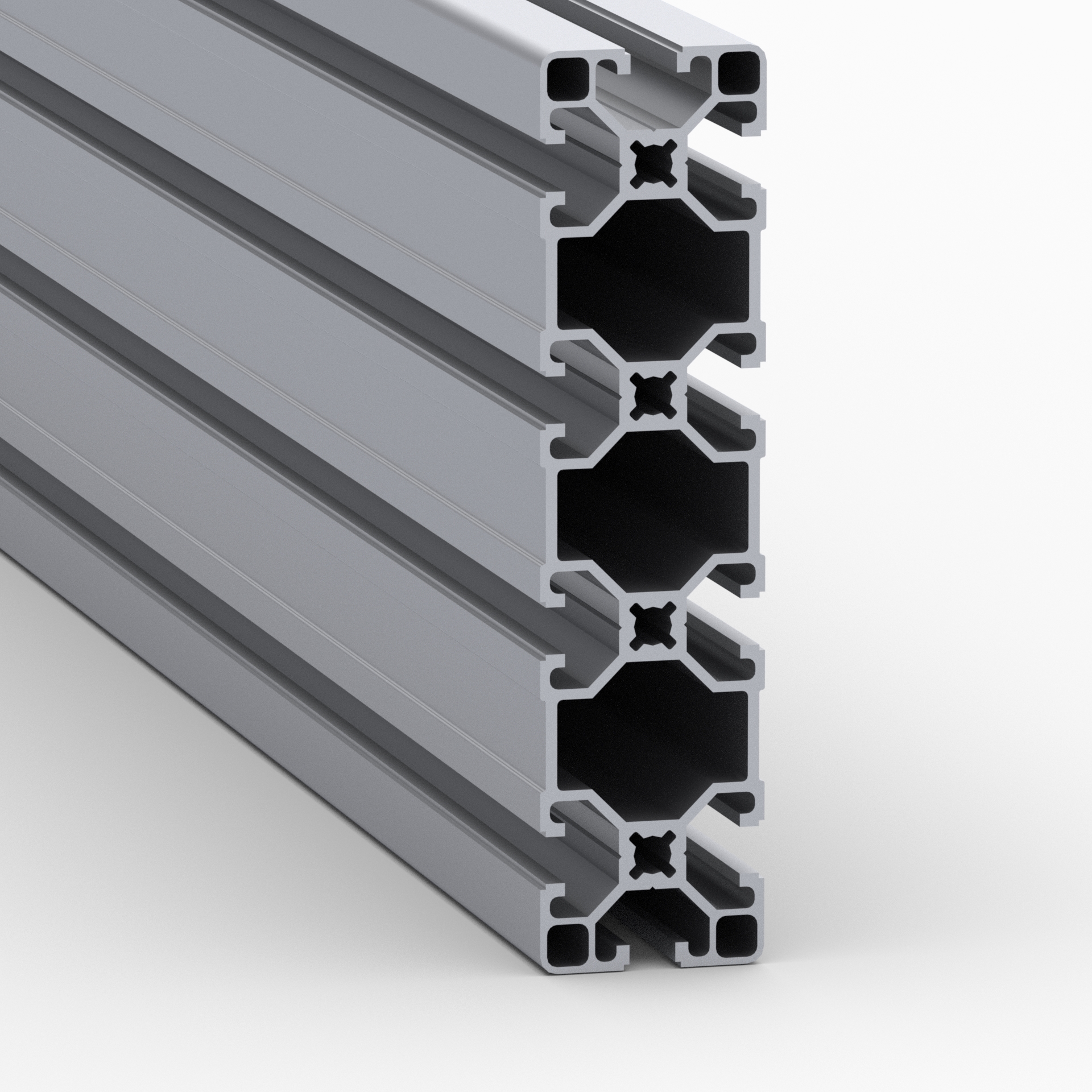

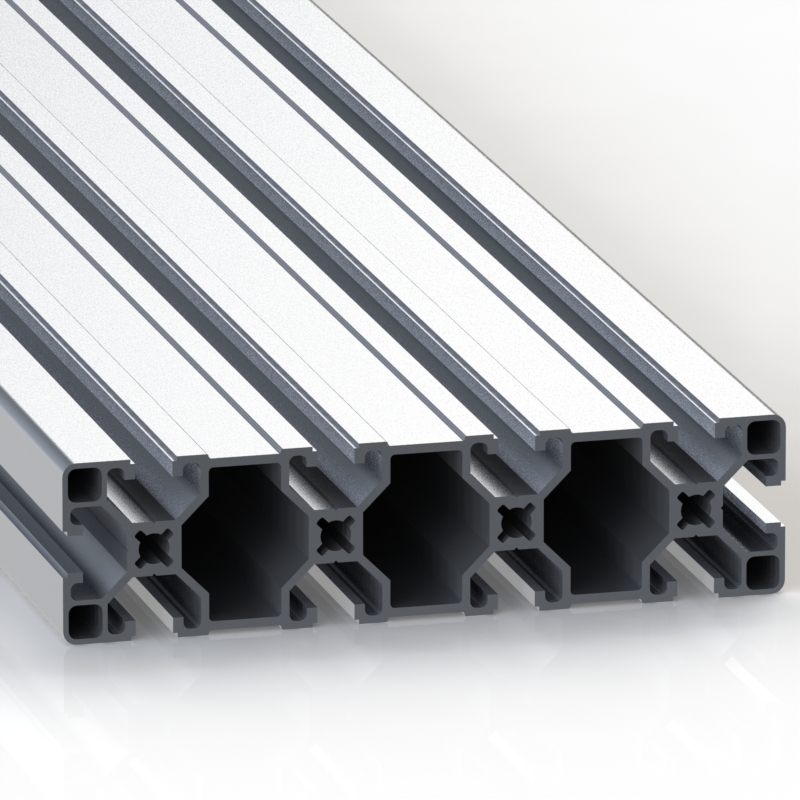

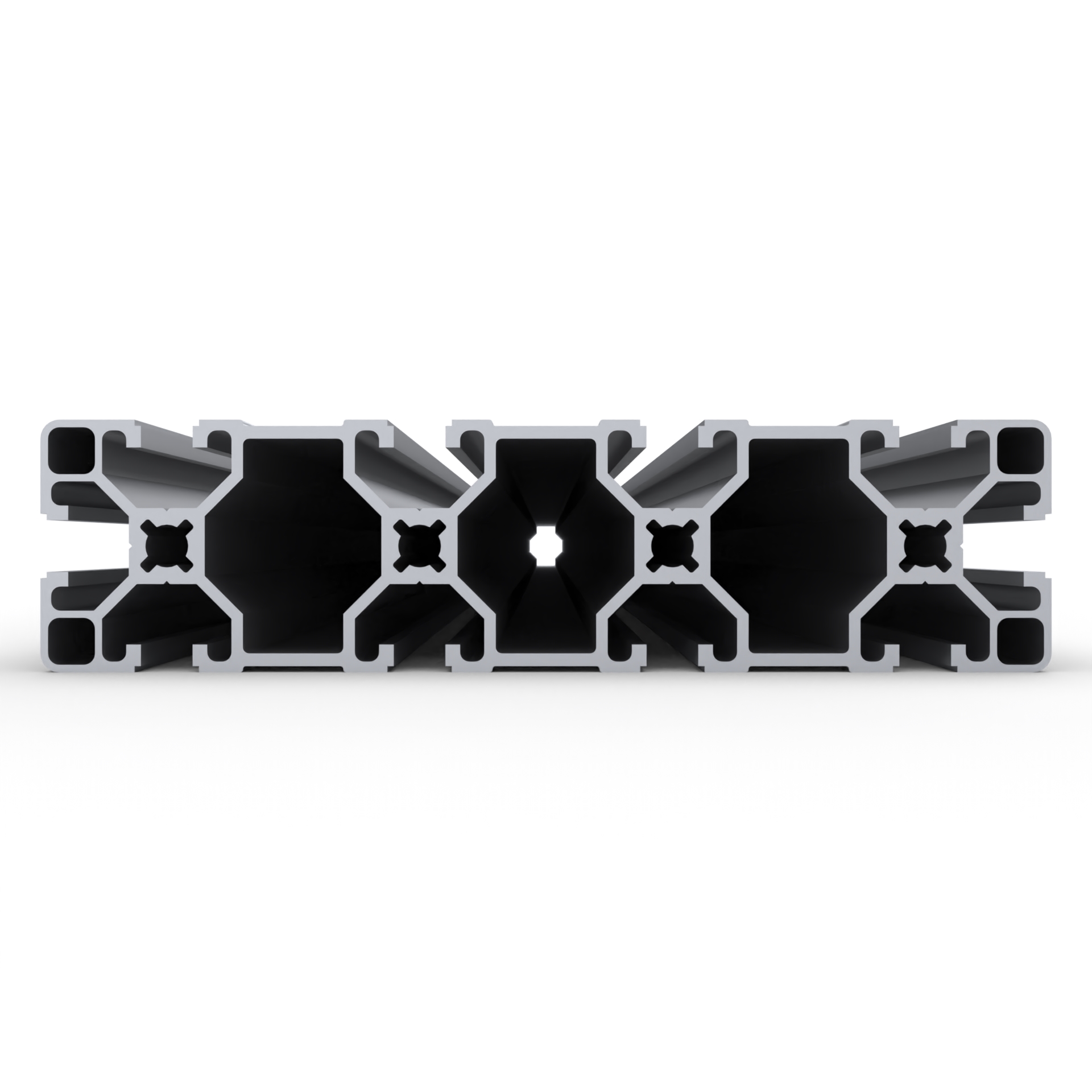

OB-40160L-BP | Профиль 40х160 мм, облегченный. Паз 8 мм (Без покрытия)

Сделано в России
Профиль станочный 160х40 без покрытия

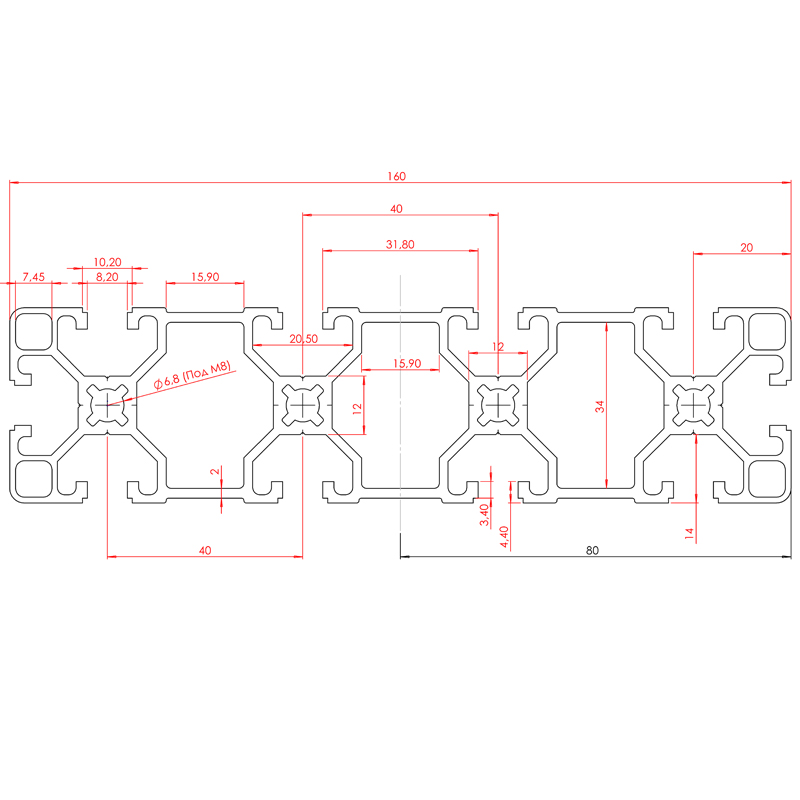

Чертеж алюминиевого профиля 160х40, без покрытия
Конструкционный профиль 40х160 паз 8
Алюминиевый конструкционный профиль 40х160 паз 8
RSI конструкционный профиль 40х160 паз 8 мм
Профиль алюминиевый конструкционный с пазом 8 мм RSI
OB-40160L-BP | Профиль 40х160 мм, облегченный. Паз 8 мм (Без покрытия) изображение 6
OB-40160L-BP | Профиль 40х160 мм, облегченный. Паз 8 мм (Без покрытия) изображение 7
4 105.00 руб. от 1 м
от 3 м 4 022.90 ₽ −2%
от 6 м 3 940.80 ₽ −4%
от 18 м 3 858.70 ₽ −6%
от 24 м 3 776.60 ₽ −8%
от 72 м 3 694.50 ₽ −10%
от 144 м 3 612.40 ₽ −12%
Наличие OB-40160L-BP | Профиль 40х160 мм, облегченный. Паз 8 мм (Без покрытия)
На складе 210 м
Рассчитать прогиб профиля
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами
6.04 м
Добавить
Купить с резкой пополам или на 3 части · бесплатно
3+3 м
Добавить
2+2+2 м
Добавить

Файлы для скачивания

2D Модель профиля · DXF
DXFСкачать
OB-40160L-BP | Профиль 40х160 мм, облегченный. Паз 8 мм (Без покрытия) (2D Модель профиля).DXF
2D Модель профиля · DXF
RARСкачатьАрхив RAR
OB-40160L-BP | Профиль 40х160 мм, облегченный. Паз 8 мм (Без покрытия) (2D Модель профиля).RAR
3D Модель профиля · STEP
STEPСкачать
OB-40160L-BP | Профиль 40х160 мм, облегченный. Паз 8 мм (Без покрытия) (3D Модель профиля).STEP
Файл · STEP
RARСкачатьАрхив RAR
OB-40160L-BP | Профиль 40х160 мм, облегченный. Паз 8 мм (Без покрытия).RAR

Описание

Станочный профиль из алюминиевого сплава 6063 Т66 без покрытия, с размерами 40х160 мм (балочный профиль)
Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-40160L-BP
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 с пазом 8 мм, серия 40
Длина профиля(макс), мм:
 6040
Дробеструйная обработка:
 Нет
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842993143
Аналог Item:
 0.0.418.35 / 0.0.265.23 / 0.0.429.04 / 0.0.656.65
Аналог MayTec:
 1.11.040160.104LP.60 / 1.11.040160.104LP.61 / 1.11.040160.64LP.60 / 1.11.040160.64LP.61
Аналог Kanya:
 С02–9
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 4.0
Площадь сечения, см2:
 14,64
Момент инерции, Ix(см4):
 26,13
Момент инерции, Iy(см4):
 347,01
Момент сопротивления, WX (см3):
 13,065
Момент сопротивления, WY (см3):
 43,37
Цвет:
 Алюминий
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-40160L-BP

Схемы крепления балки и тип нагрузки
Шарнирно опертая с центральной нагрузкой
Схема: шарнирно опертая балка с центральной нагрузкой
Шарнирно опертая с равномерной нагрузкой
Схема: шарнирно опертая балка с равномерно распределённой нагрузкой
Консольная с нагрузкой на конце
Схема: консольная балка с нагрузкой на свободном конце
Защемлённая с центральной нагрузкой
Схема: защемлённая балка с центральной нагрузкой
Защемлённая с равномерной нагрузкой
Схема: защемлённая балка с равномерно распределённой нагрузкой
Консольная с равномерной нагрузкой
Схема: консольная балка с равномерно распределённой нагрузкой
