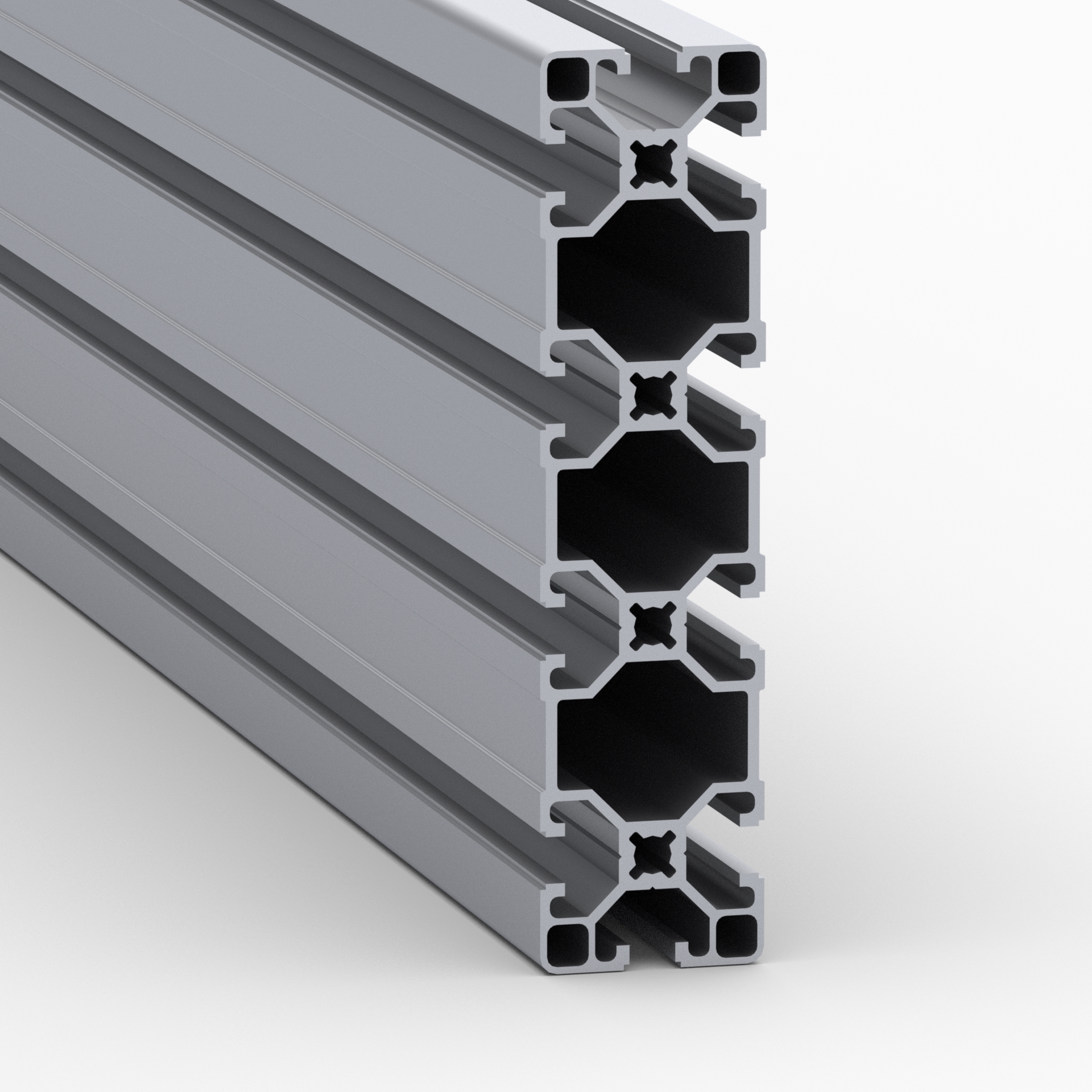

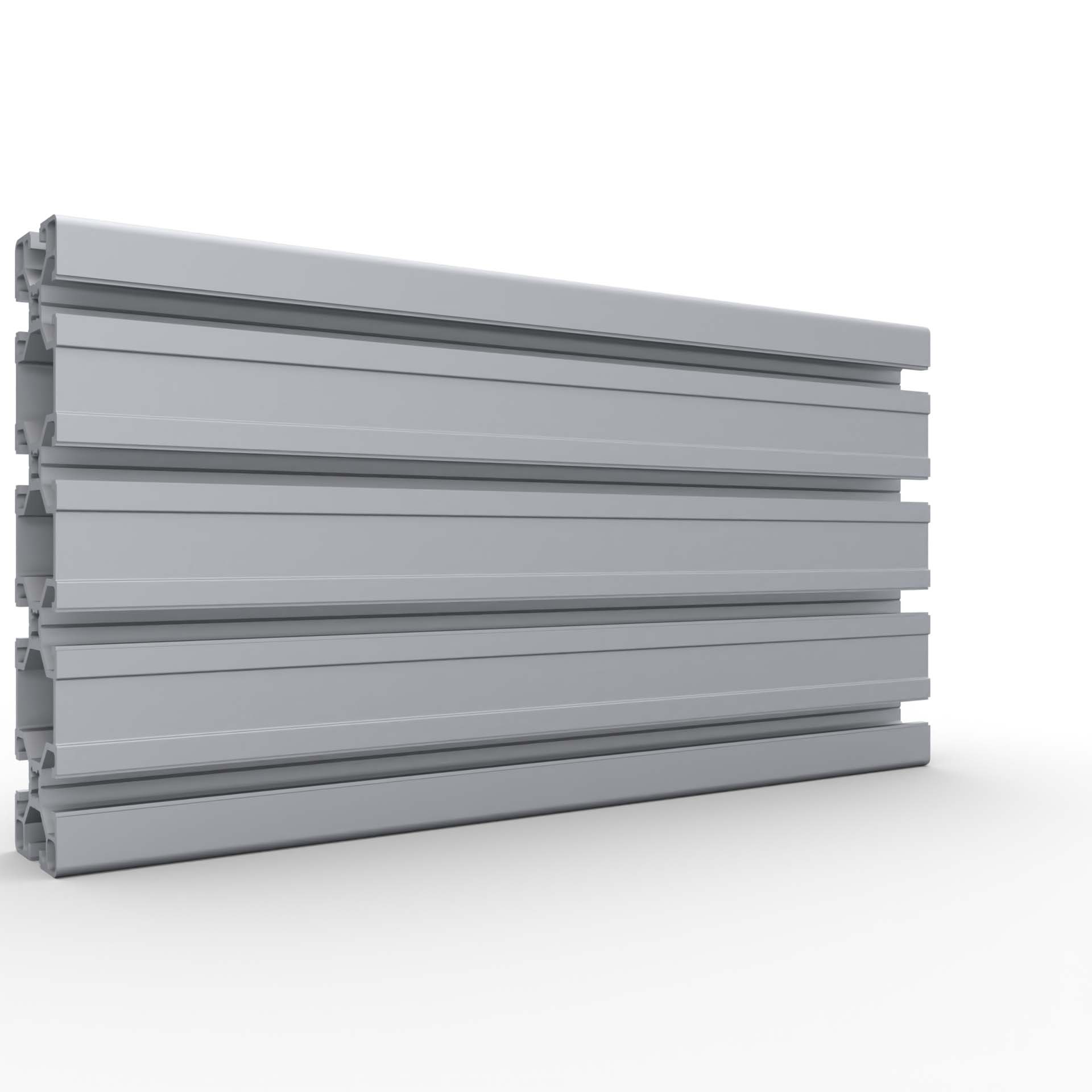

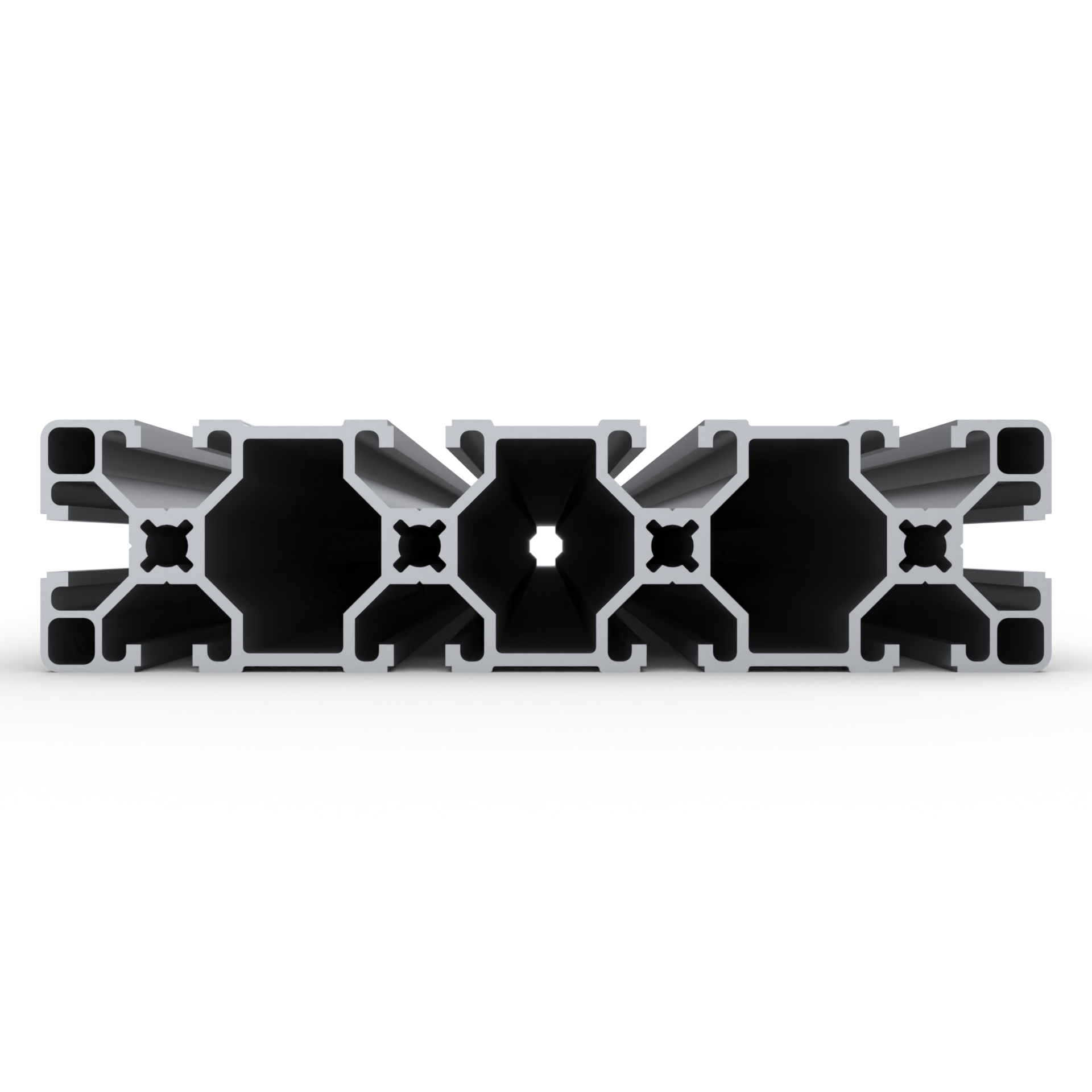

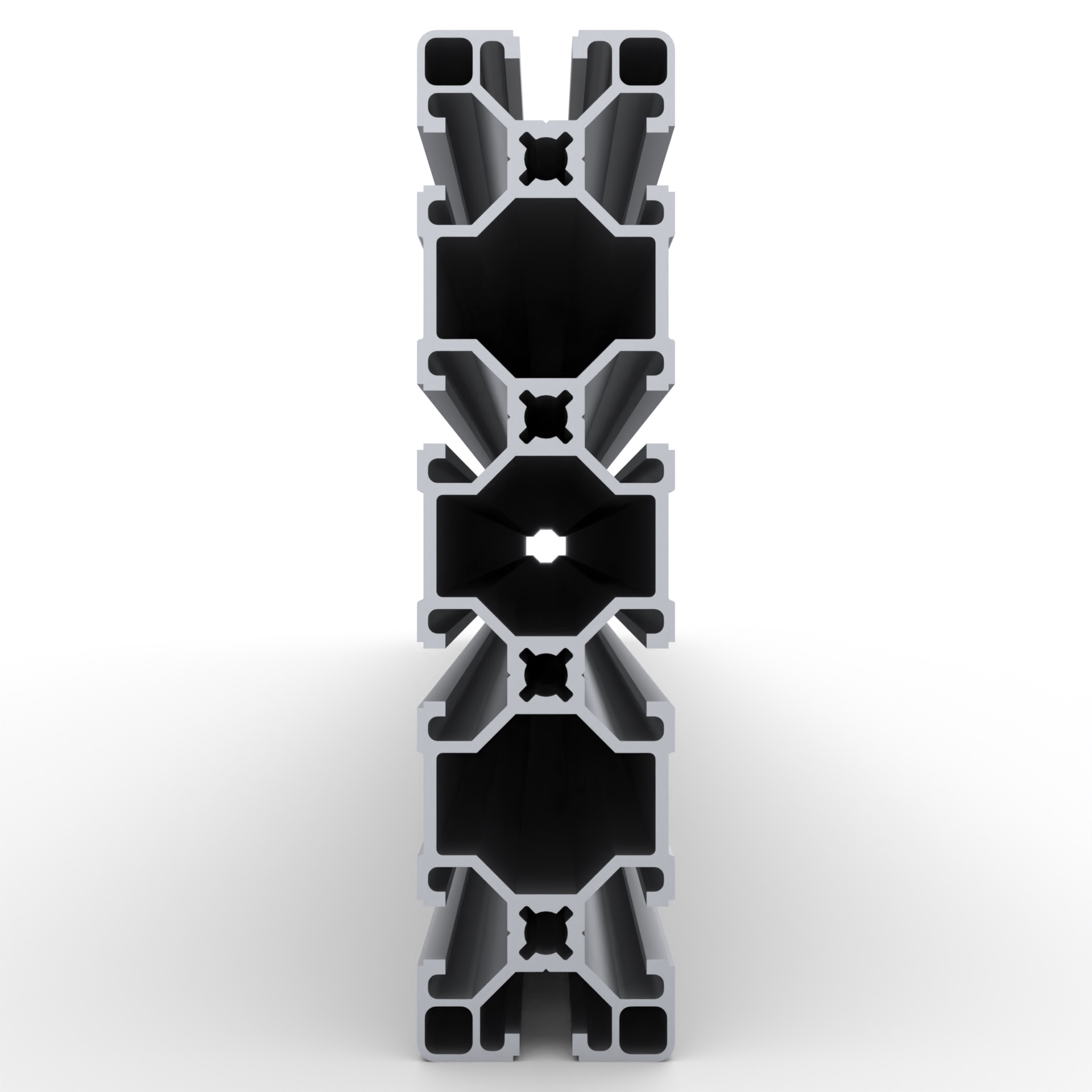

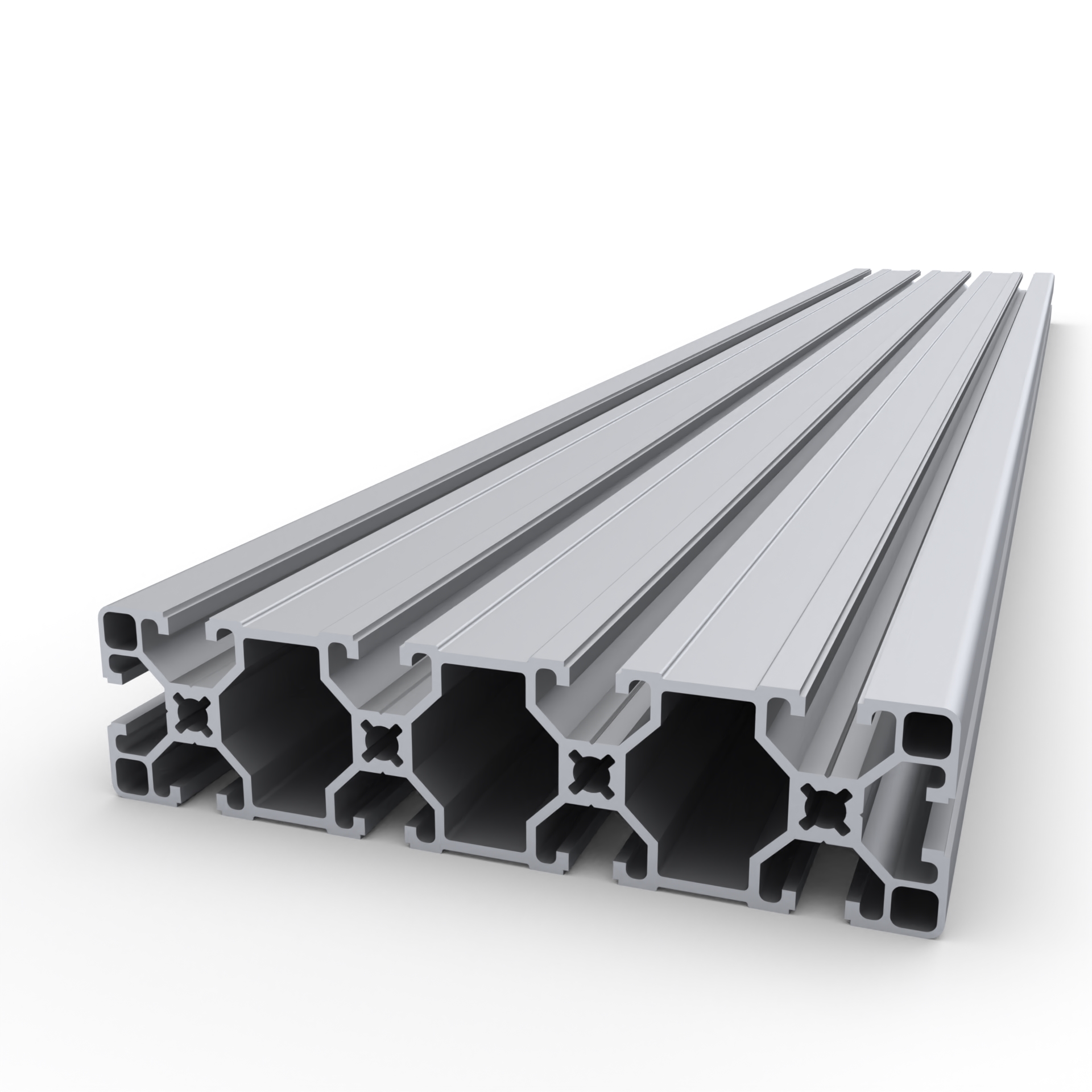

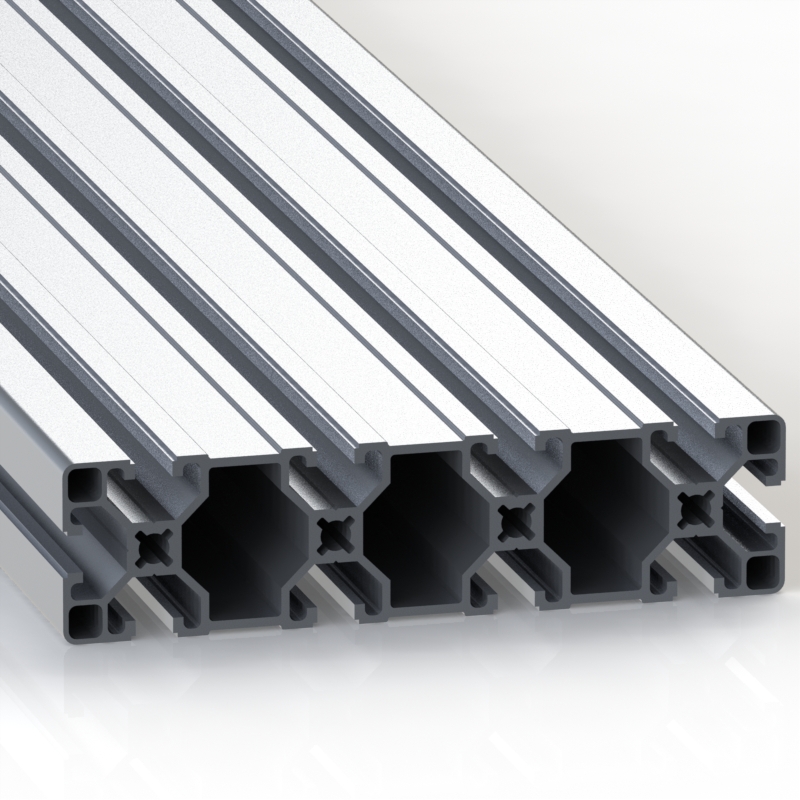

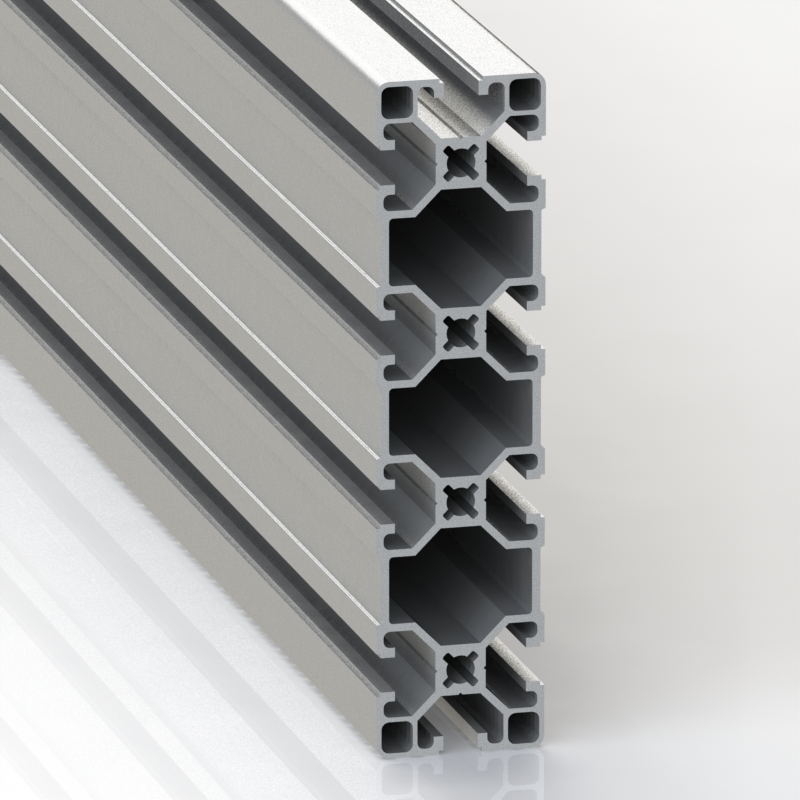

Анодированный станочный профиль 40х160
5 150.00 руб. от 1 м.
( -2 % )
5 047.00 РУБ.
от 3 м.
( -3 % )
4 995.50 РУБ.
от 6 м.
( -5 % )
4 892.50 РУБ.
от 12 м.
( -8 % )
4 738.00 РУБ.
от 25 м.
( -10 % )
4 635.00 РУБ.
от 50 м.
( -12 % )
4 532.00 РУБ.
от 100 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков


Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
+
шт.
2.
мм.
+
шт.
3.
мм.
+
шт.
4.
мм.
+
шт.
5.
мм.
+
шт.
Цена 1 реза ( для арт. OB-40160L ): 90 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 2005 мм
Максимальная длина заготовки: 6040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

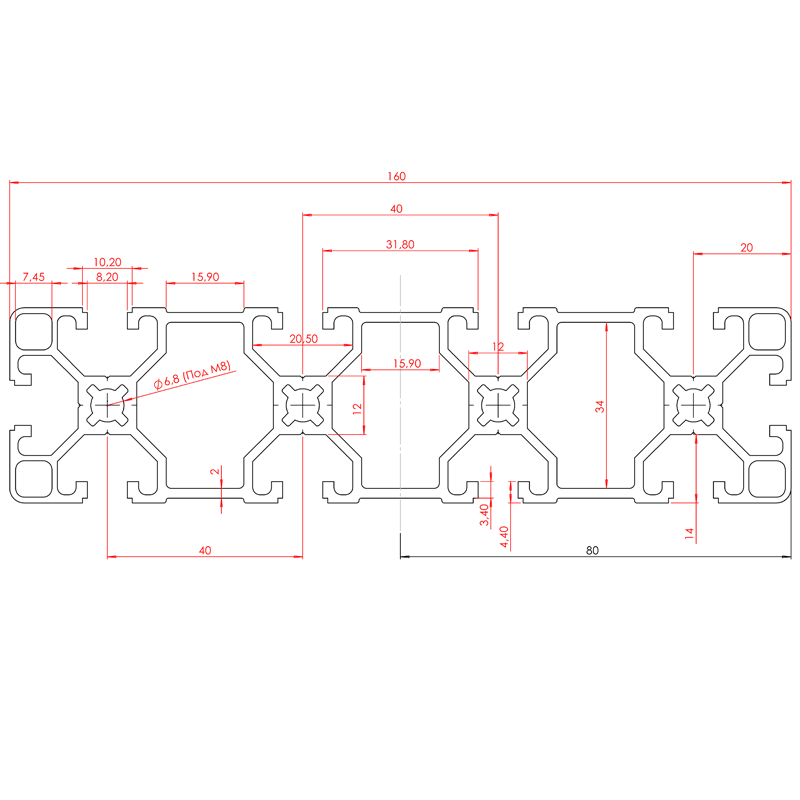

Файлы для скачивания | чертежи | 3D-Модели

1. OB-40160L | Профиль 40х160 мм, облегченный. Паз 8 мм (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-40160L | Профиль 40х160 мм, облегченный. Паз 8 мм (Анодированный) (3D Модель профиля).STEP
Скачать

Описание

Конструкционные профили из анодированного алюминия 40х160 мм, часто называют еще балочным профилем. Используется в качестве оснований, большинства конструкций имеющих высокие нагрузки.
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
OB-40160L
Длина профиля(макс), мм:
6040
Дробеструйная обработка:
Есть
Профили:
с пазом 8 мм, серия 40, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:
8
Аналог Bosch Rexroth Group:
3842993143
Аналог Item:
0.0.418.35 / 0.0.265.23 / 0.0.429.04 / 0.0.656.65
Аналог MayTec:
1.11.040160.104LP.60 / 1.11.040160.104LP.61 / 1.11.040160.64LP.60 / 1.11.040160.64LP.61
Аналог Kanya:
С02–9
Материал:
AlMgSi 6063 Т6
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг/м:
4,0
Площадь сечения, см2:
14,64
Момент инерции, Ix(см4):
26,13
Момент инерции, Iy(см4):
347,01
Момент сопротивления, WX (см3):
13,065
Момент сопротивления, WY (см3):
43,37
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018
