5 690.00 руб. от 1 м.
( -2 % )
5 576.20 РУБ.
от 3 м.
( -3 % )
5 519.30 РУБ.
от 6 м.
( -5 % )
5 405.50 РУБ.
от 12 м.
( -8 % )
5 234.80 РУБ.
от 25 м.
( -10 % )
5 121.00 РУБ.
от 50 м.
( -12 % )
5 007.20 РУБ.
от 100 м.
RSI
Введите длину в мм.
Кол-во отрезков

Стандартные длины хлыстов: 6040 мм
Цена реза: 80 руб.


Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание


Загрузить:

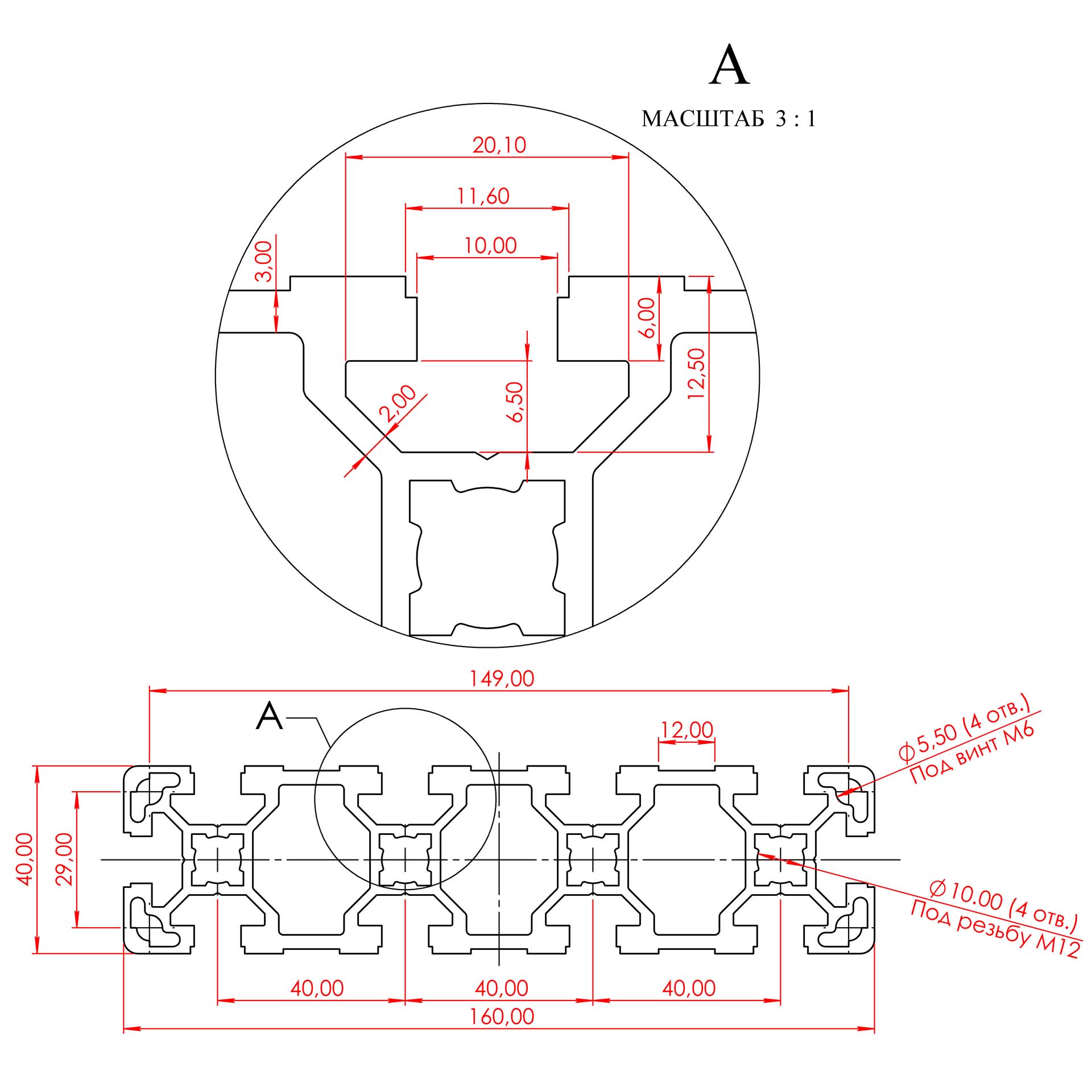

- Чертеж (OB-40160S10.dxf)
- 3D модель (OB-40160S10.step)

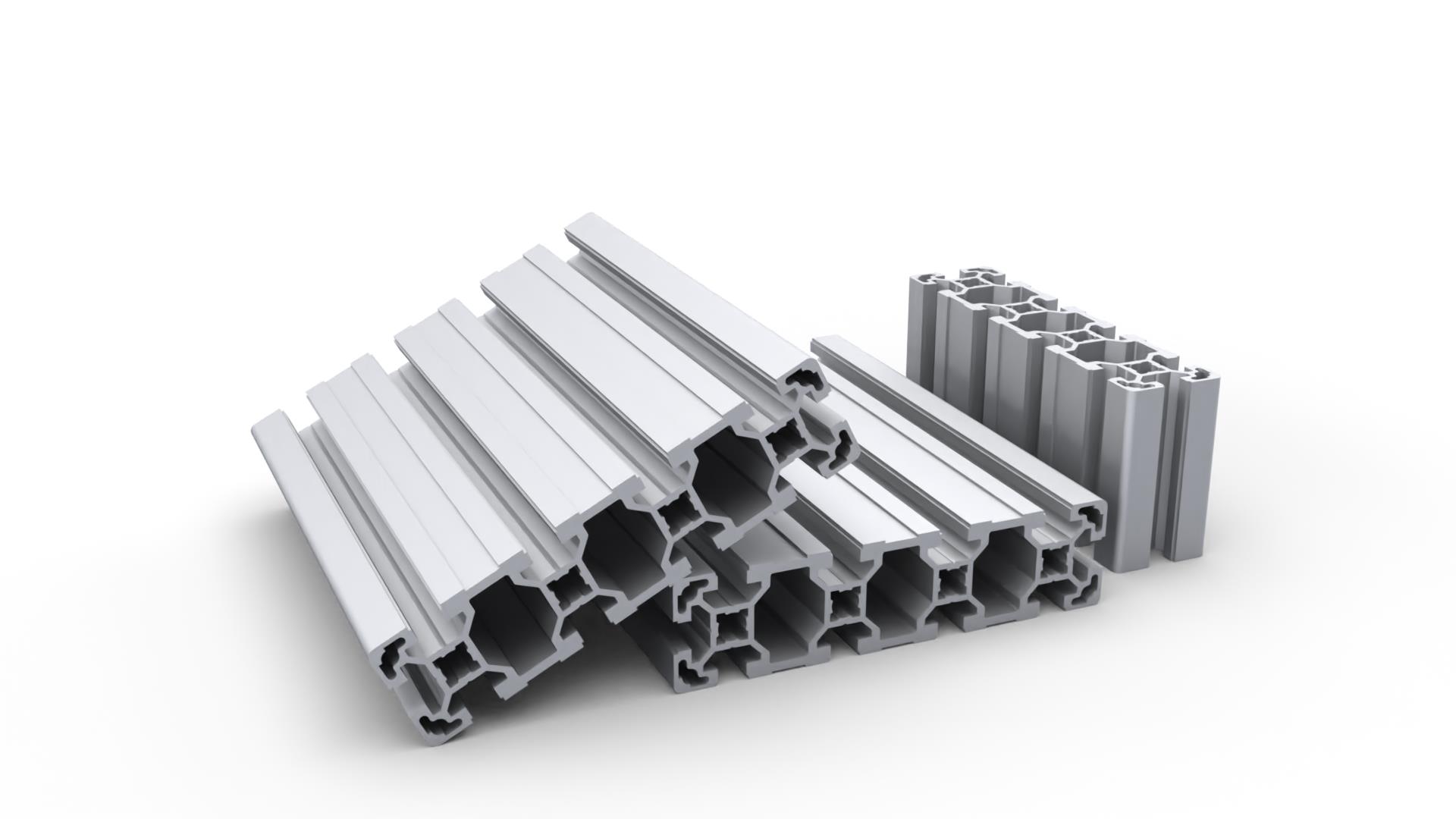

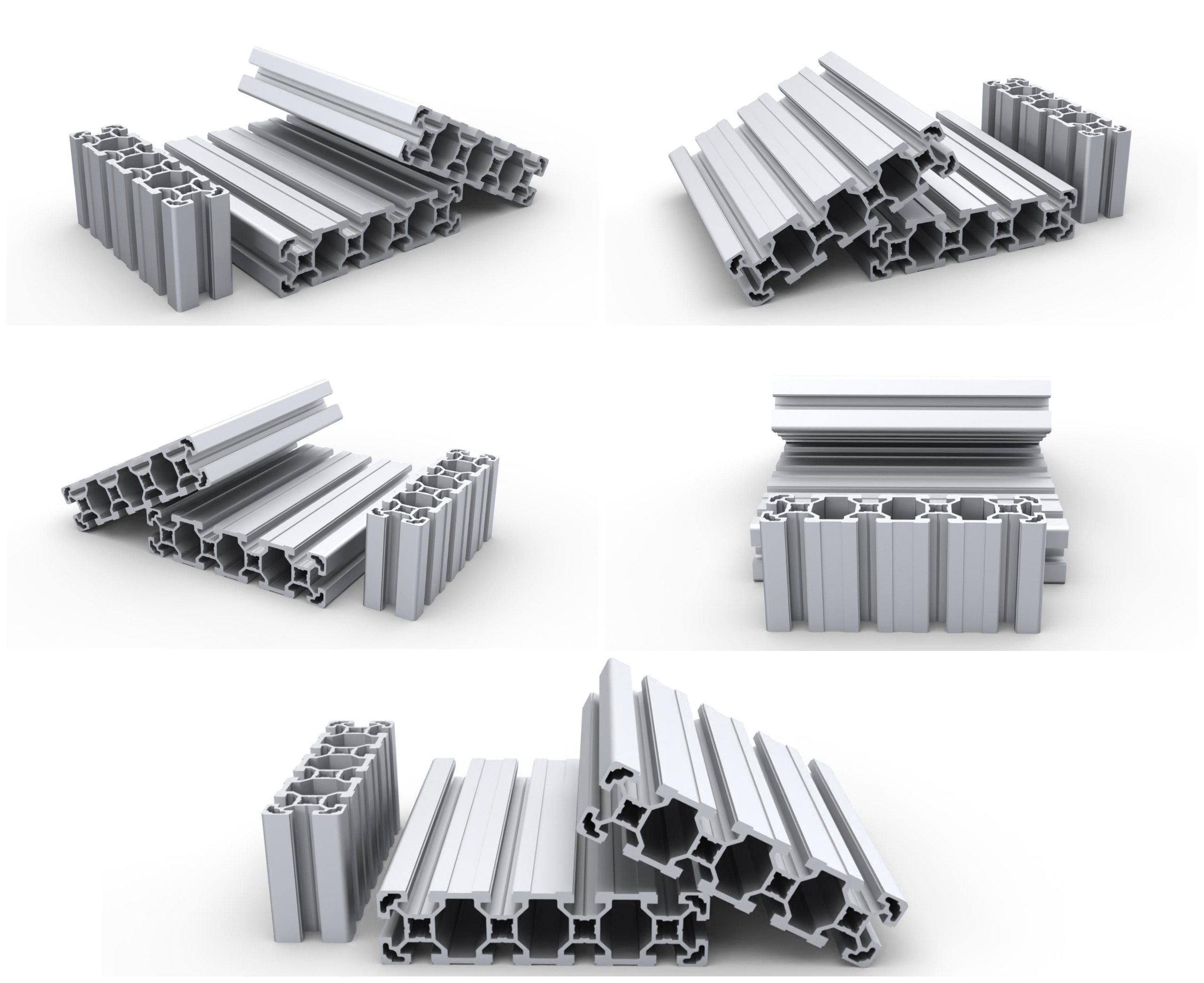

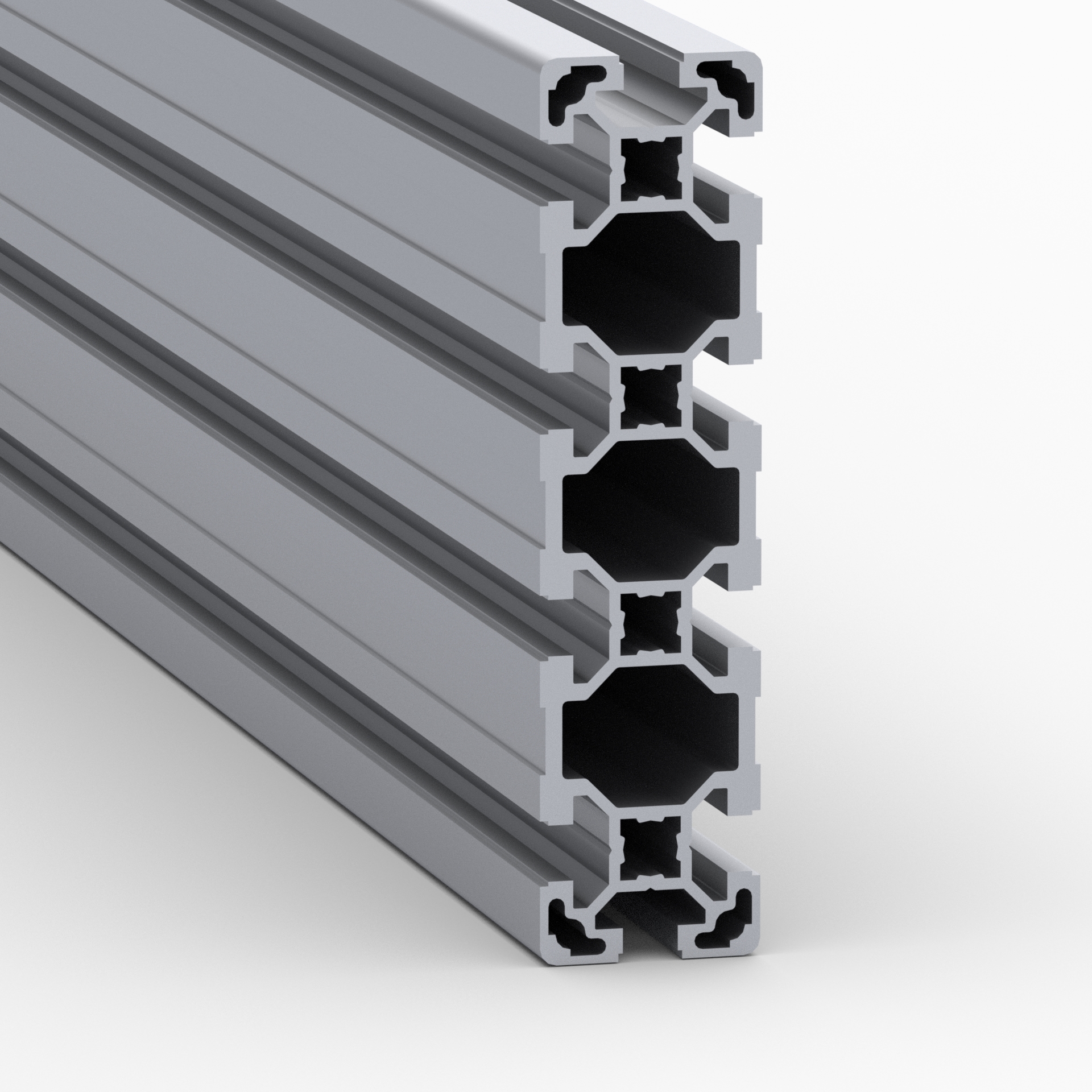

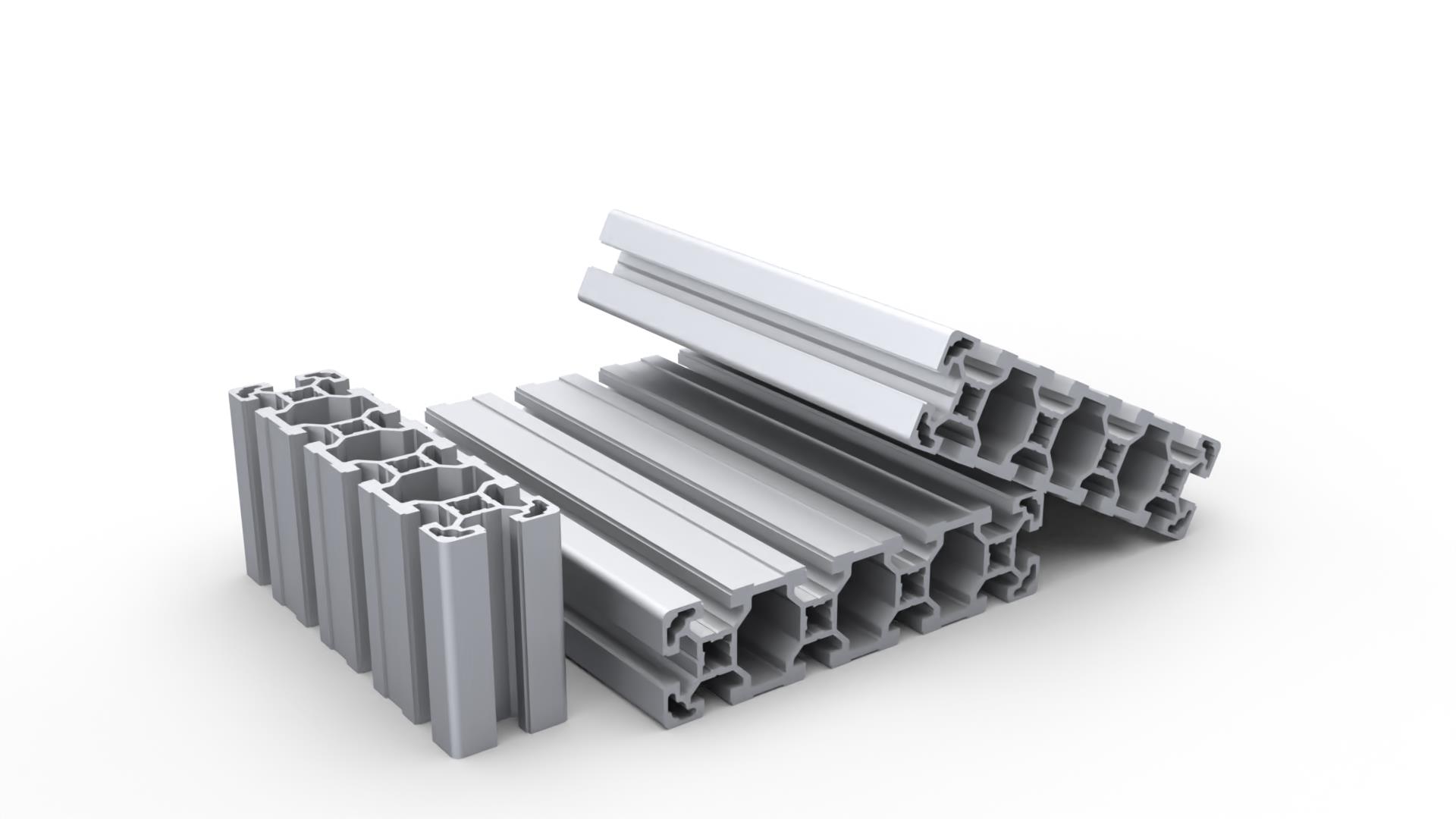

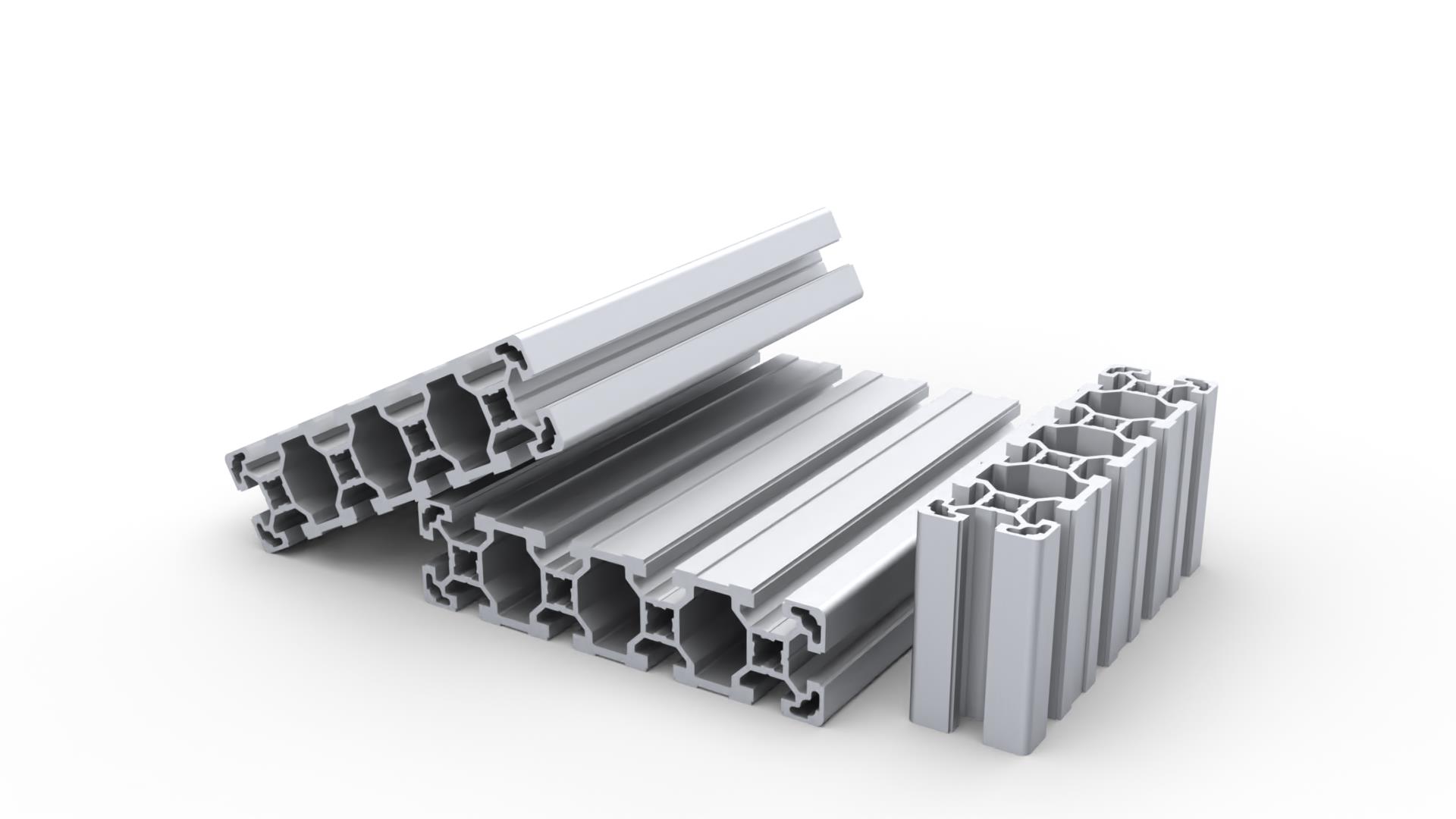

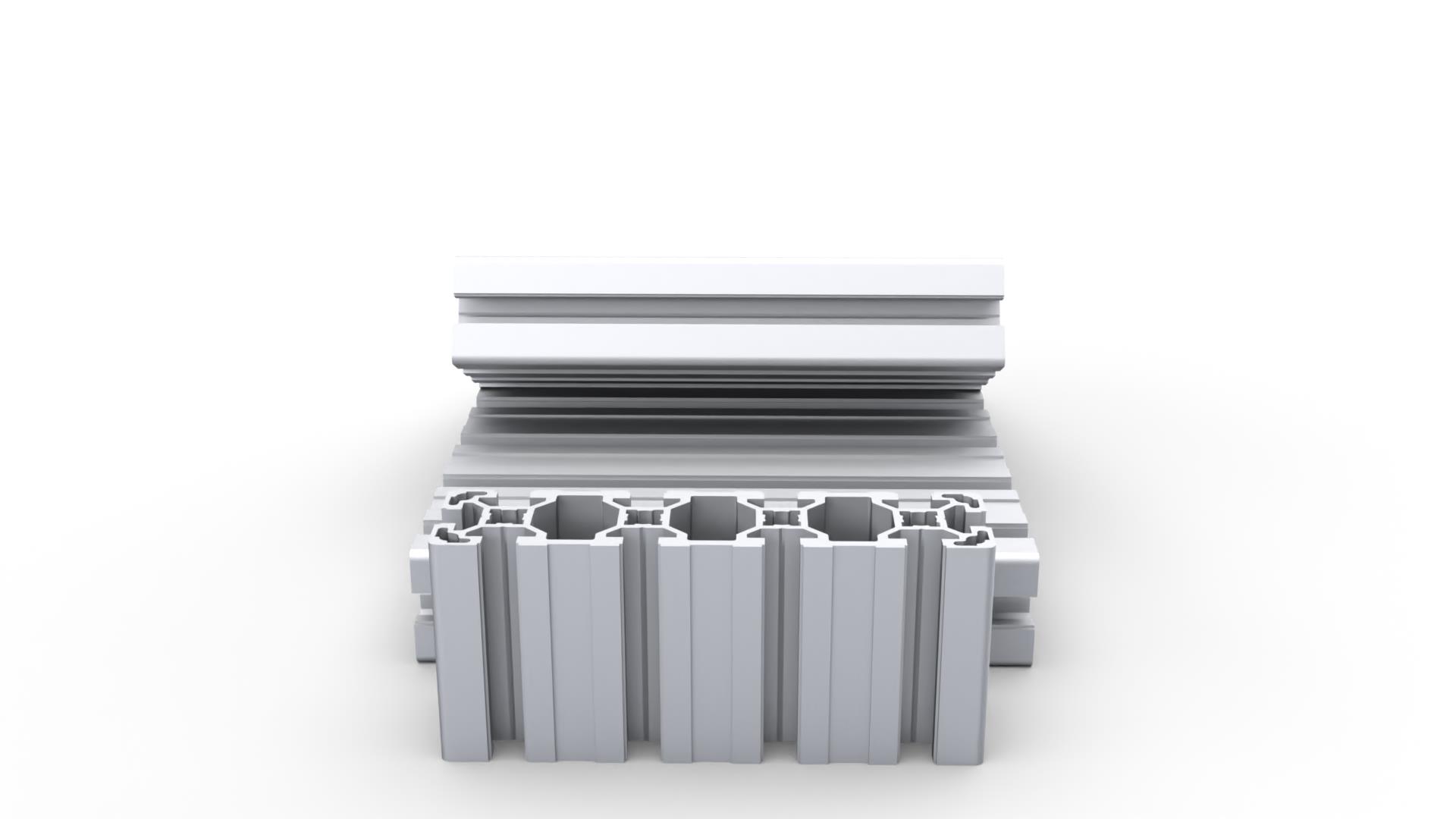

Алюминиевые станочные профили 40х160, паз 10 мм

Характеристики

Артикул:
OB-40160-S10
Длина профиля(макс), мм:
6040
Дробеструйная обработка:
нет
Профили:
с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:
10
Аналог Bosch Rexroth Group:
3842993143
Материал:
AlMgSi 6063 Т6
Покрытие:
Анодированный
Тип сырья:
Первичное
Вес, кг/м:
5.31
Площадь сечения, см2:
19.67
Момент инерции, Ix(см4) :
37.31
Момент инерции, Iy(см4):
453.8
Момент сопротивления, WX (см3):
18.65
Момент сопротивления, WY (см3):
56.72
Цвет:
Серебро
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
по ГОСТ 22233-2001

Калькулятор прогиба для профиля OB-40160-S10


Калькулятор прогиба RSI. Используется для рассчета алюминиевых конструкционных профилей RSI на прогиб, при различных типах нагрузок.
