78160S40 | Соединитель угловой 78х160, серия 40

Угловой соединитель 78х160 к профилям 40х160 и 80х160

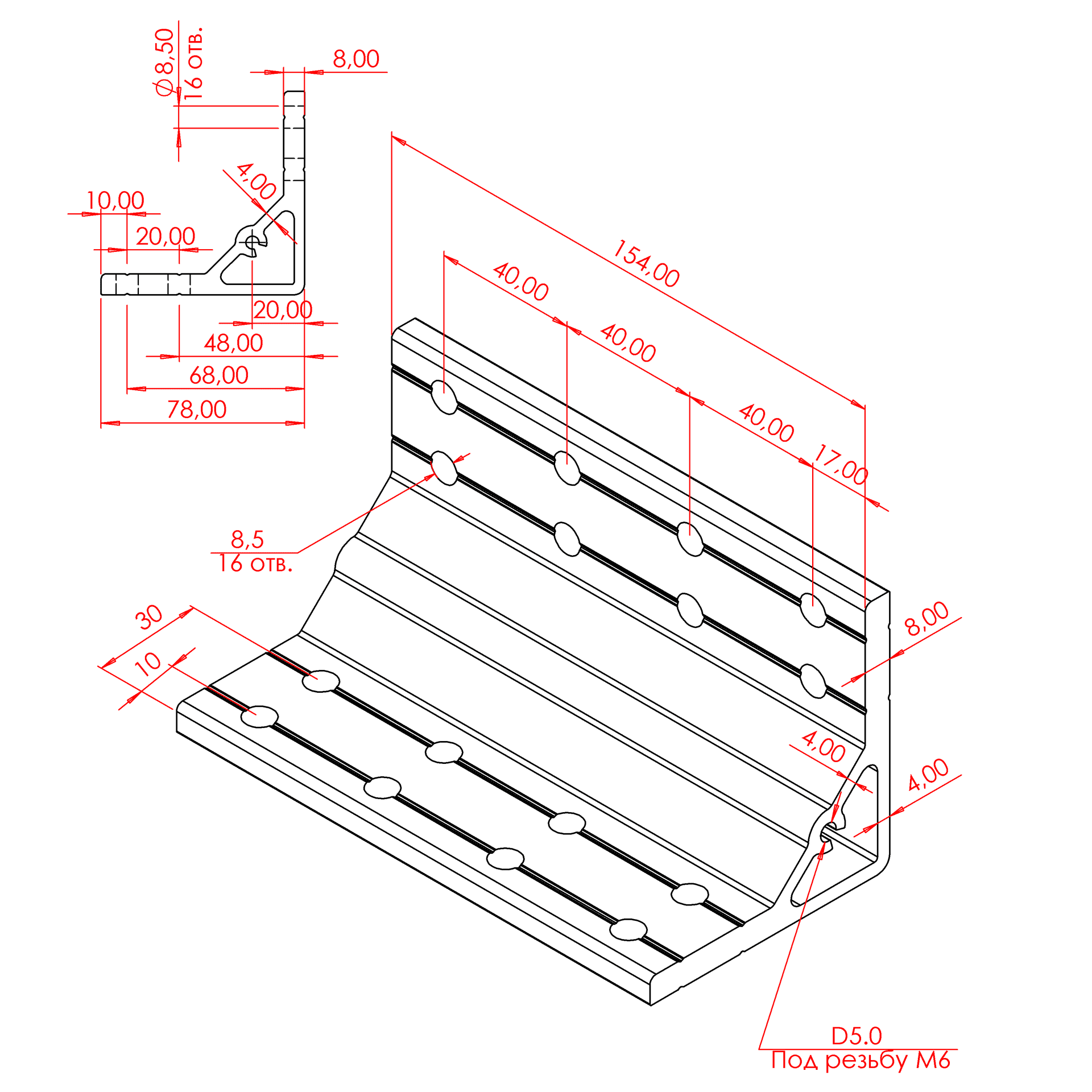

Чертеж алюминиевого углового соединителя 78х160 мм арт. 78160S40

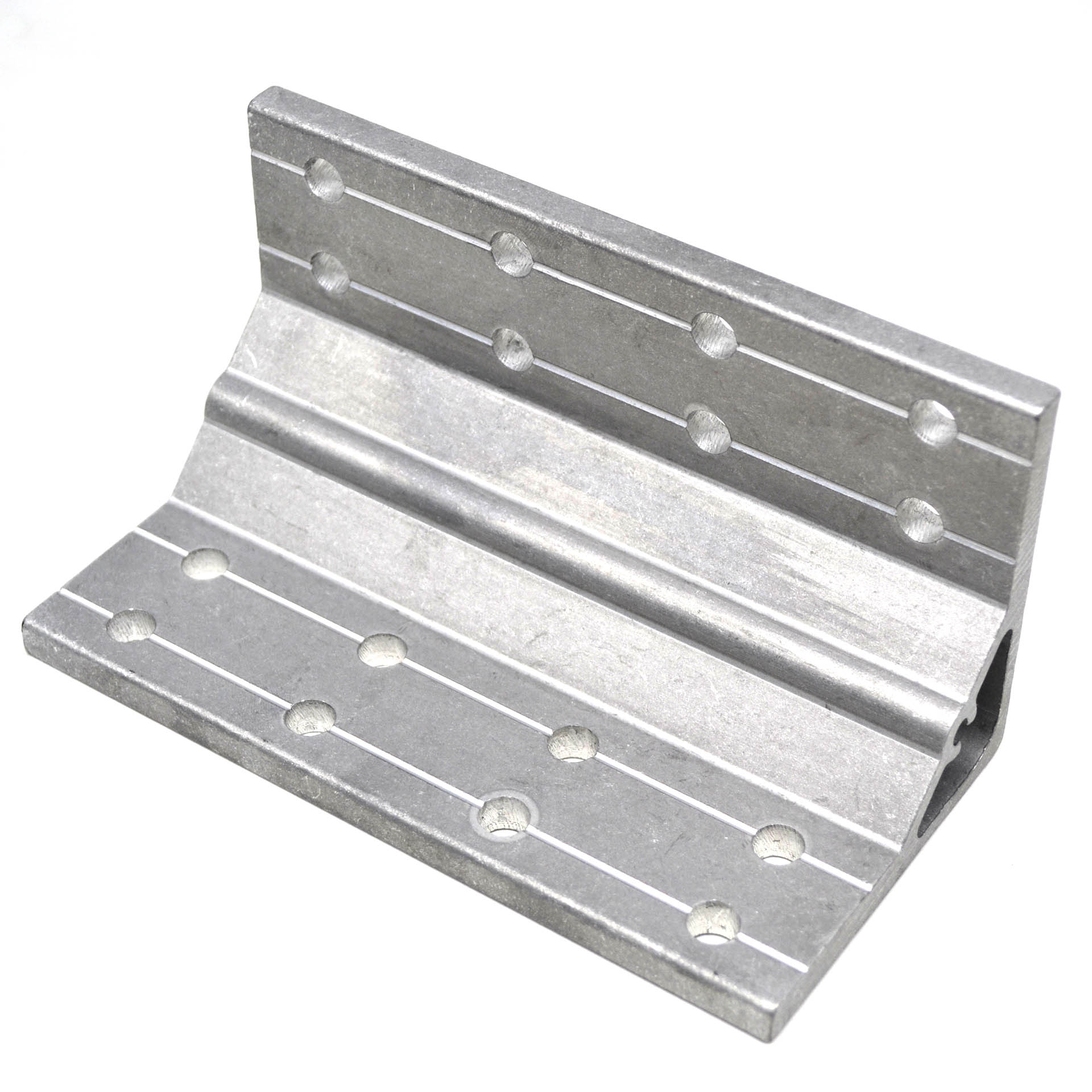

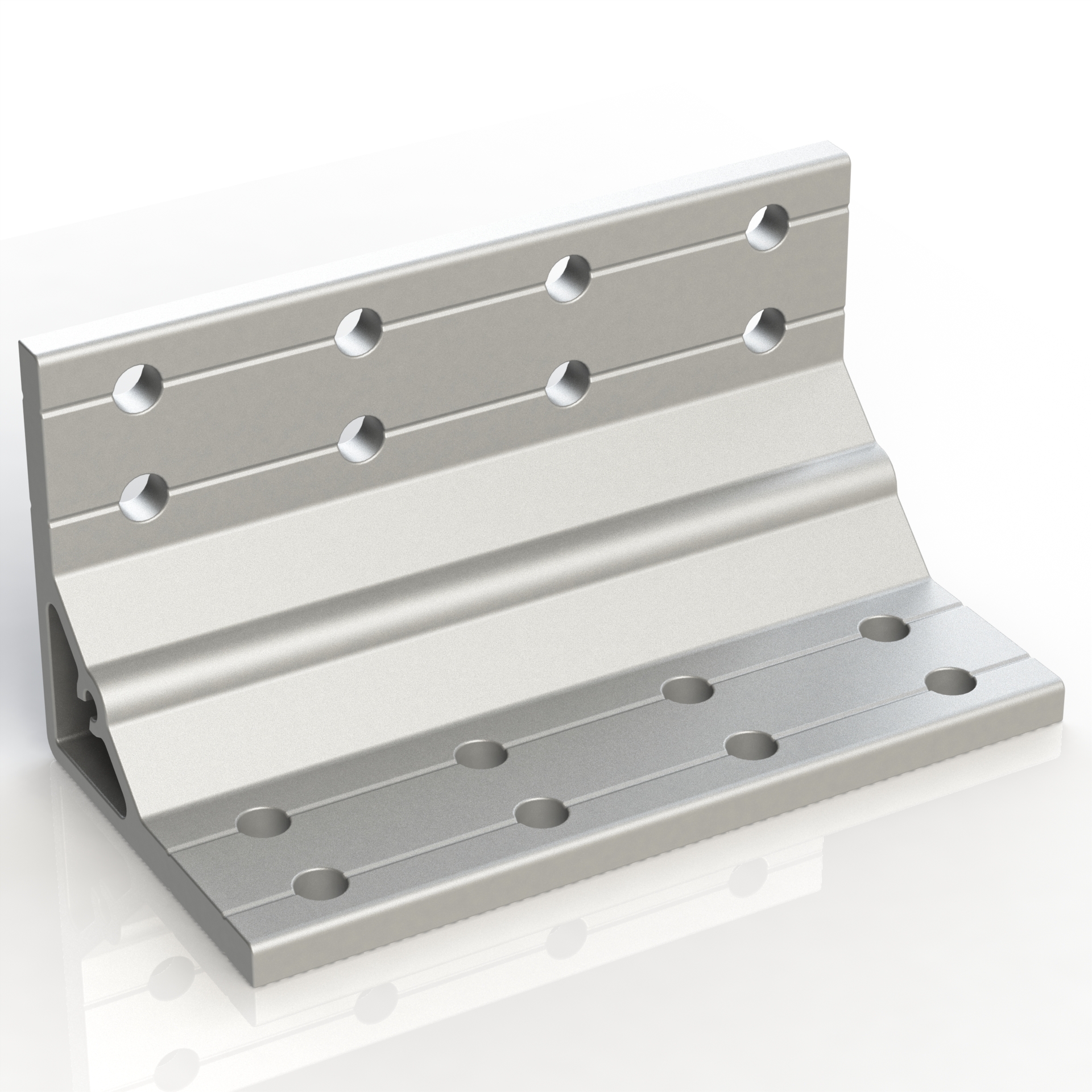

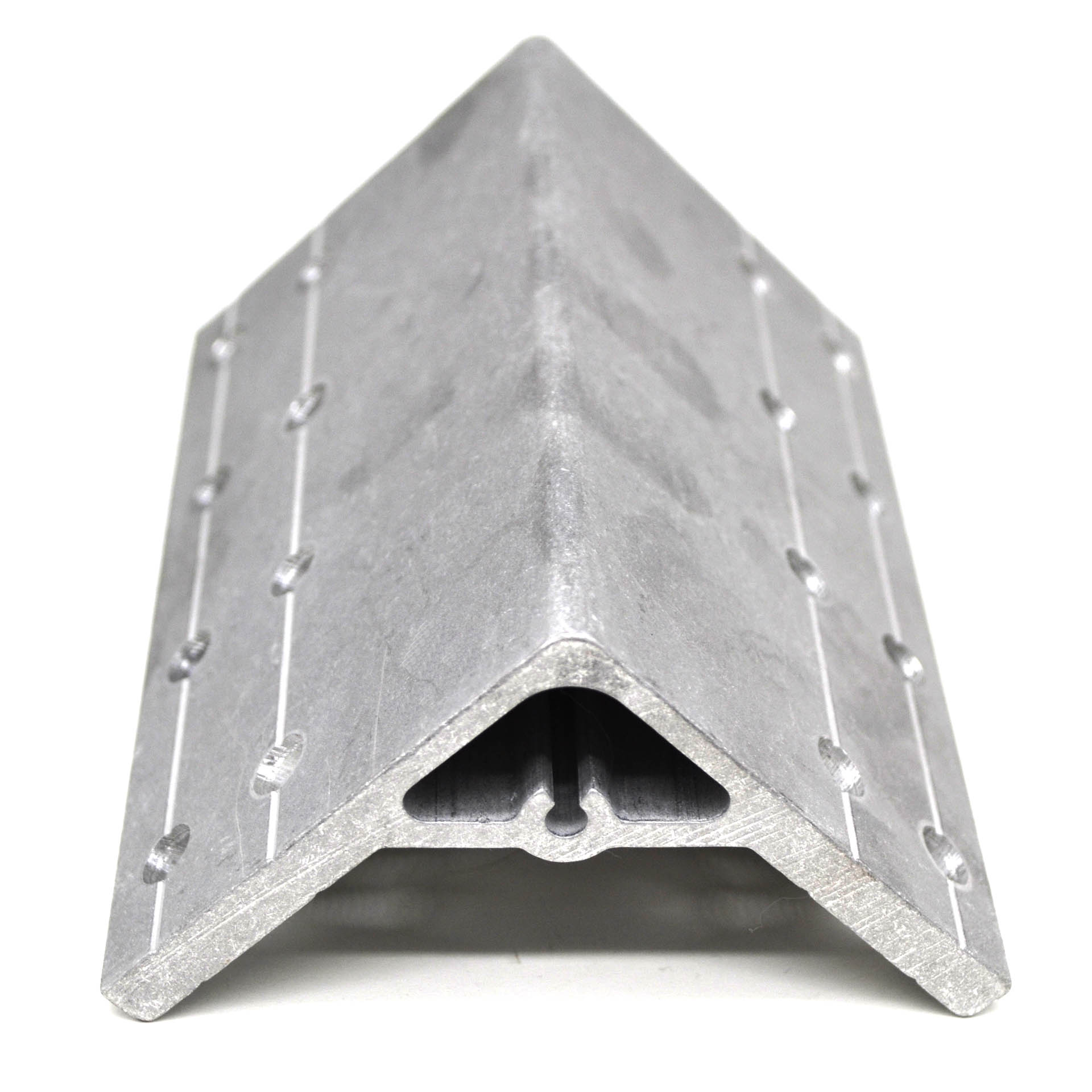

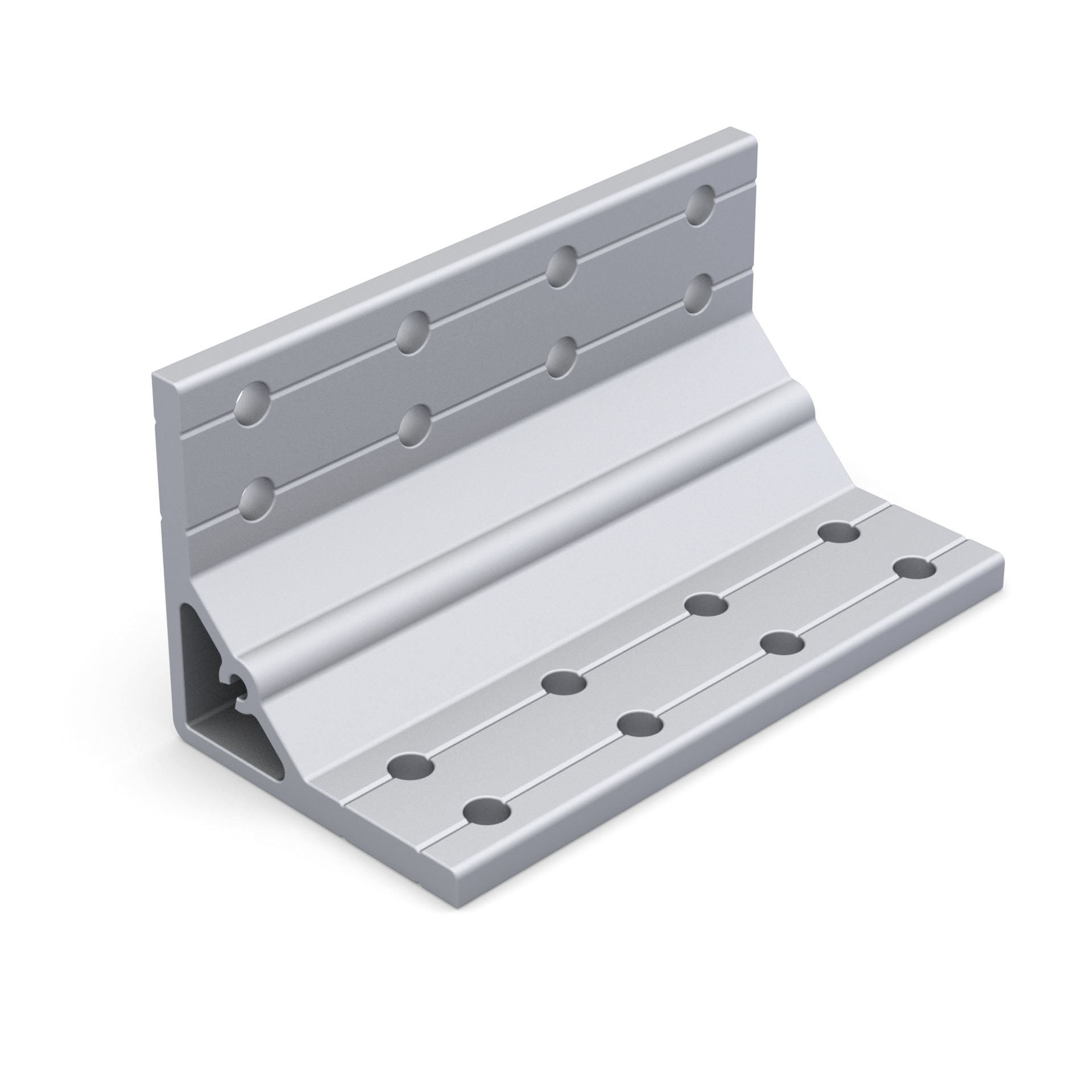

Алюминиевый угловой соединитель 78х160 мм
Уголок алюминиевый соединительный арт. 78160S40
958.00 руб. от 1 шт.
( -3 % )
929.26 РУБ.
от 30 шт.
( -5 % )
910.10 РУБ.
от 100 шт.
( -10 % )
862.20 РУБ.
от 500 шт.
RSI
Количество
добавить
Наличие 78160S40 | Соединитель угловой 78х160, серия 40
НА СКЛАДЕ
≈ 6 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие 78160S40 | Соединитель угловой 78х160, серия 40
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 3 до 5 рабочих дней

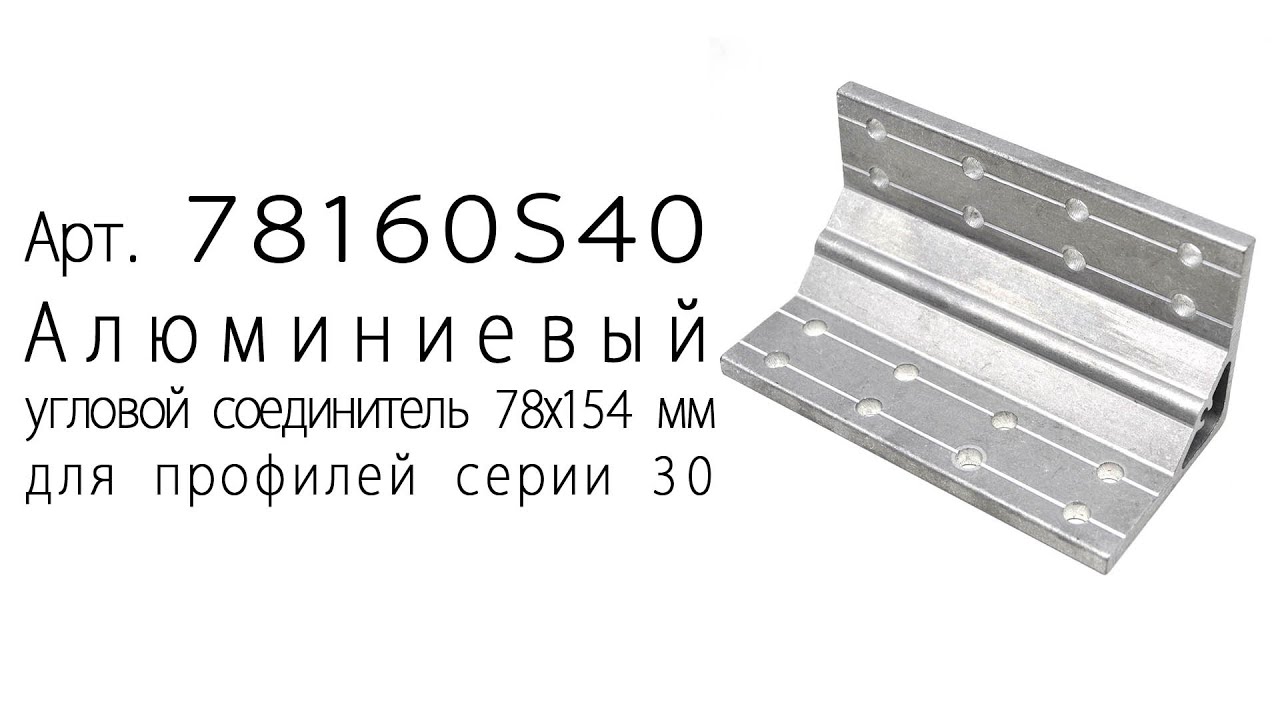

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Загрузить:
- 3D модель (78160S40.step)
- Чертеж  (78160S40.pdf)
Не забудьте купить комплект крепежа к угловому соединителю 78х160 арт. 78160S40:

К профилям серии 40 с пазом 8 мм
Вариант 1
1. Т-болт М8х25 арт. 5027 - 16 шт.
2. Гайка с фланцем М8 DIN6923 - 16 шт.

Вариант 2
1. Винт M8х20 ISO 7380 - 16 шт.
2. Сухарь пазовый М8 арт. 5071 - 16 шт. / или закладной пазовый сухарь М8 арт. 5260 - 16 шт.


К профилям серии 40 с пазом 10 мм
Вариант 1
1. Т-болт М8х25 арт. 5031 - 16 шт.
2. Гайка с фланцем М8 DIN6923 - 16 шт.

Вариант 2
1. Винт M8х20 ISO 7380 - 16 шт.
2. Т-гайка М8 паз 10 арт. 5018 - 16 шт. / или сухарь пазовый М8 арт. 5074 - 16 шт. / или закладной пазовый сухарь М8 арт. 2A11.A41A.01 - 16 шт.

Характеристики

Артикул:
 78160S40
Профили:
 с пазом 8 мм, с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг:
 0.462
Цвет:
 Алюминий

Возможные замены или аналоги для арт. 78160S40:

8209s | Стальной угловой соединитель 80х160 мм усиленный 8209s | Стальной угловой соединитель 80х160 мм усиленный
635.00 руб./шт.
 ⓘ - в наличии ≈ 10 шт. ⓘ
