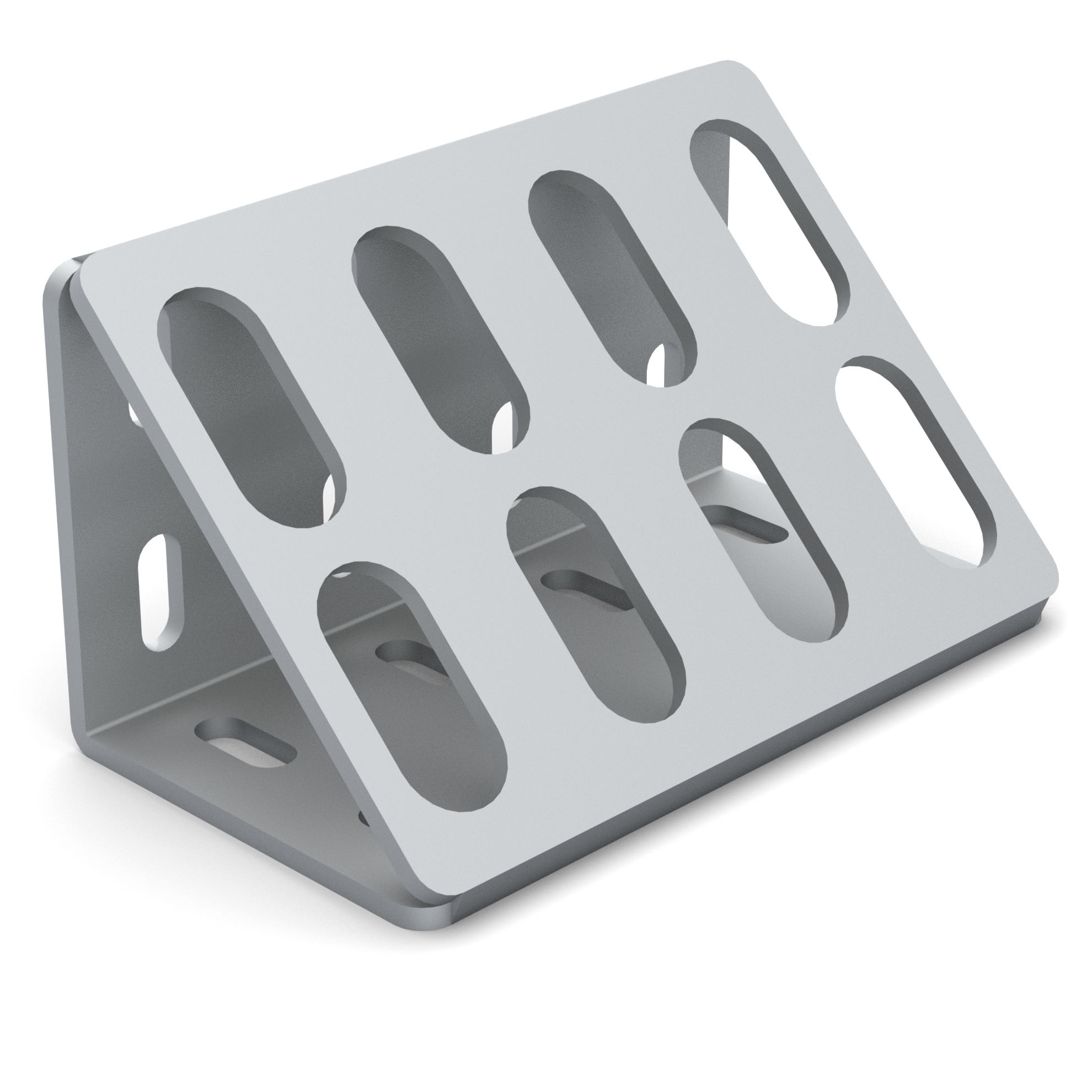

8209s | Стальной угловой соединитель 80х160 мм усиленный

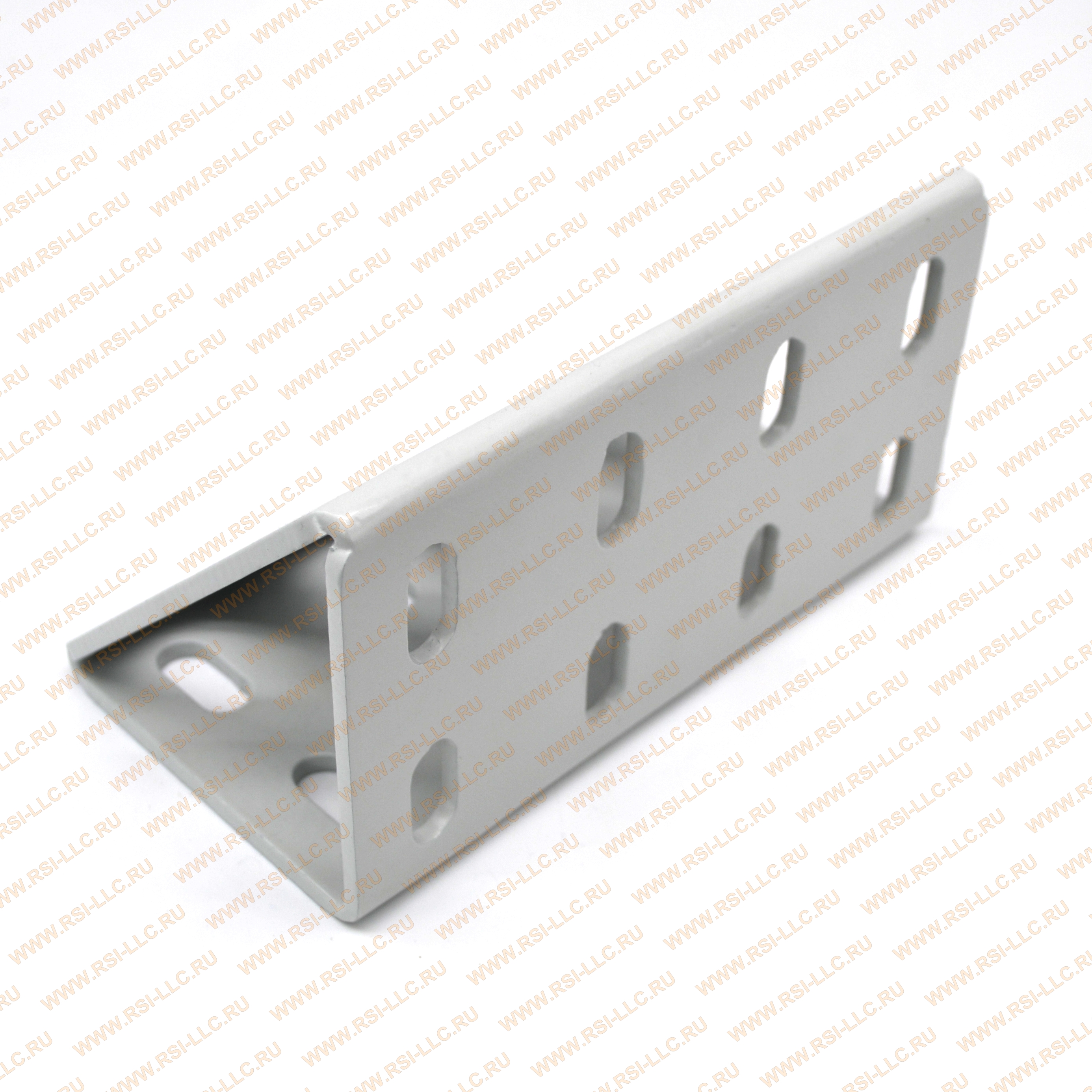

Угловой соединитель 80х160 мм

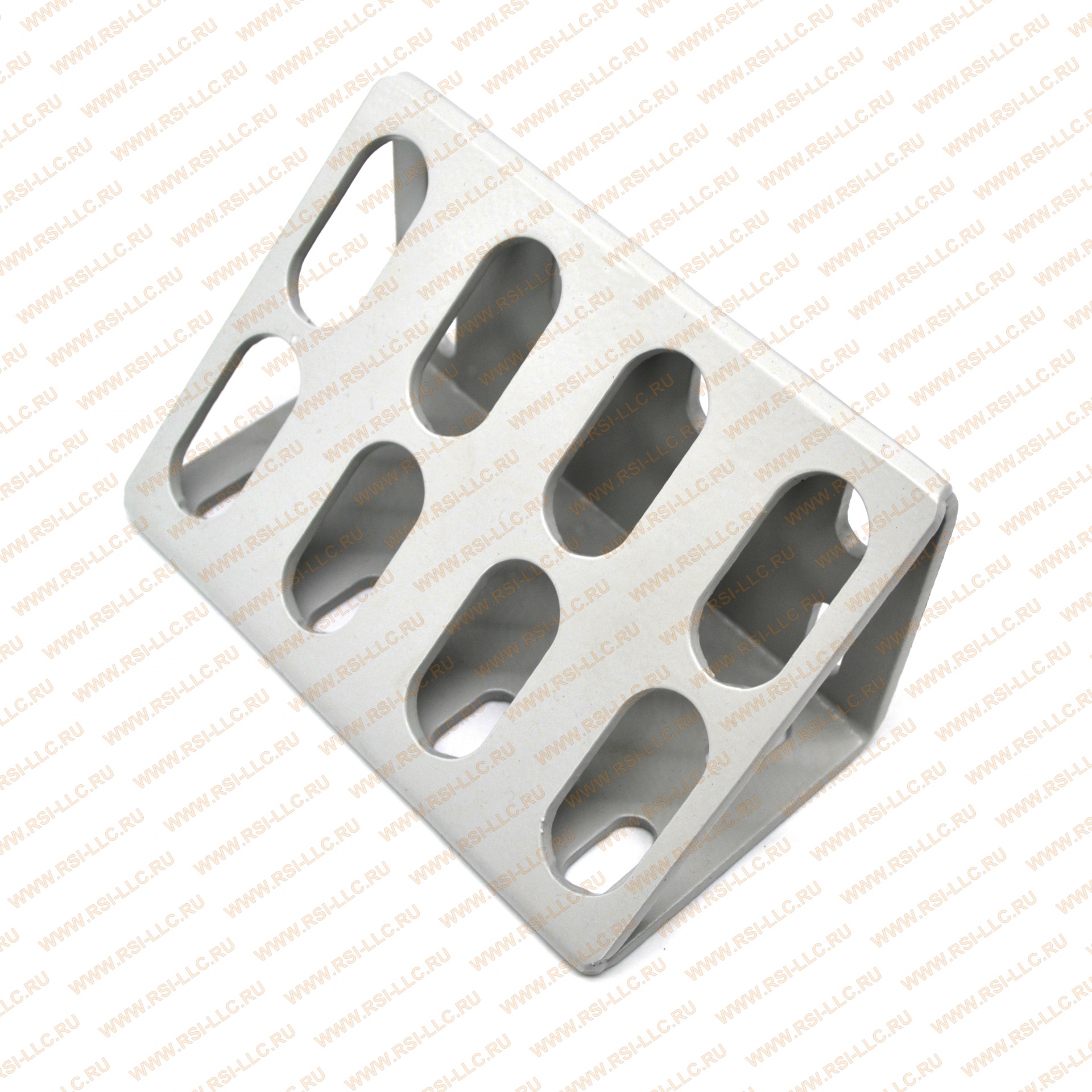

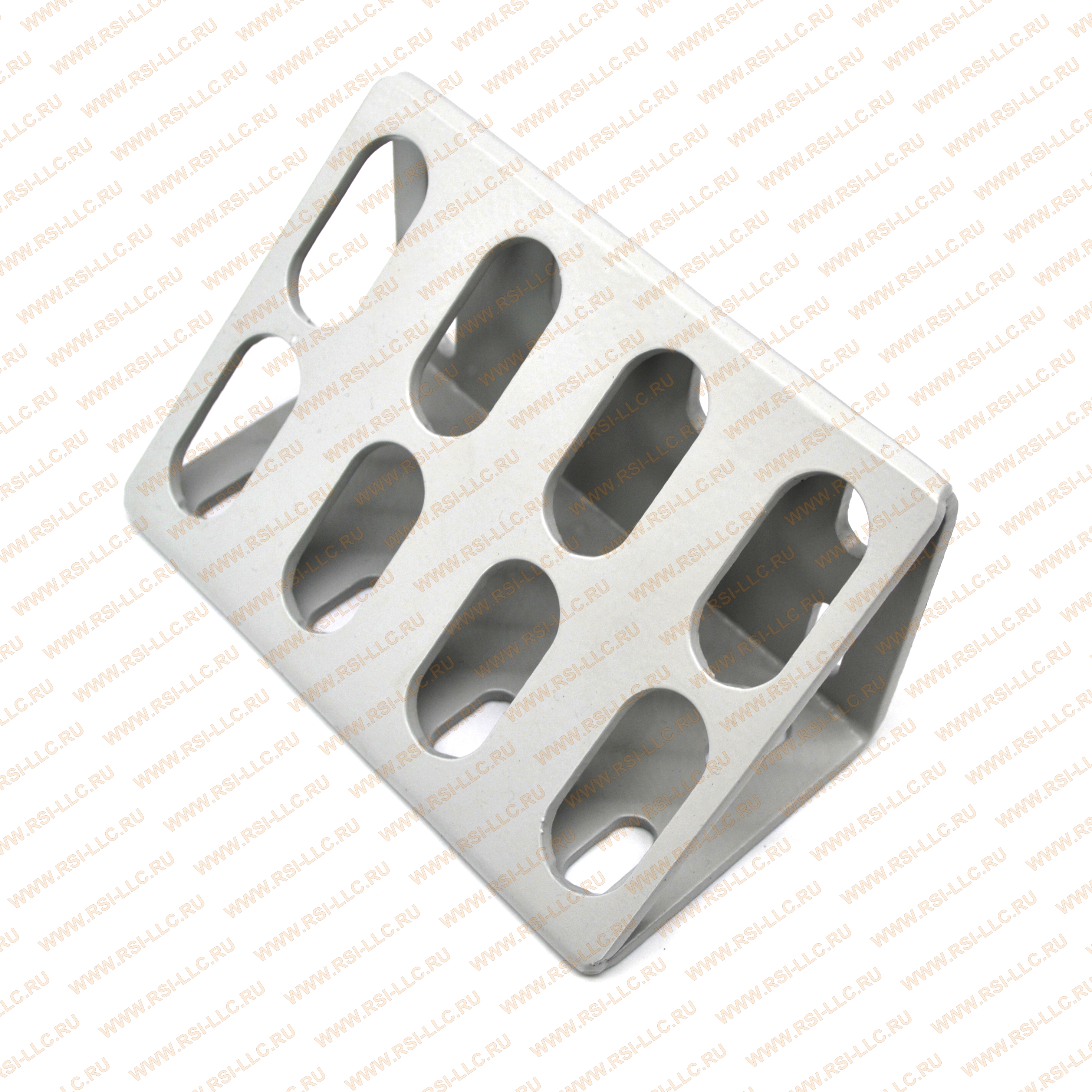

Сварной угловой соединитель 80х160 мм, сталь

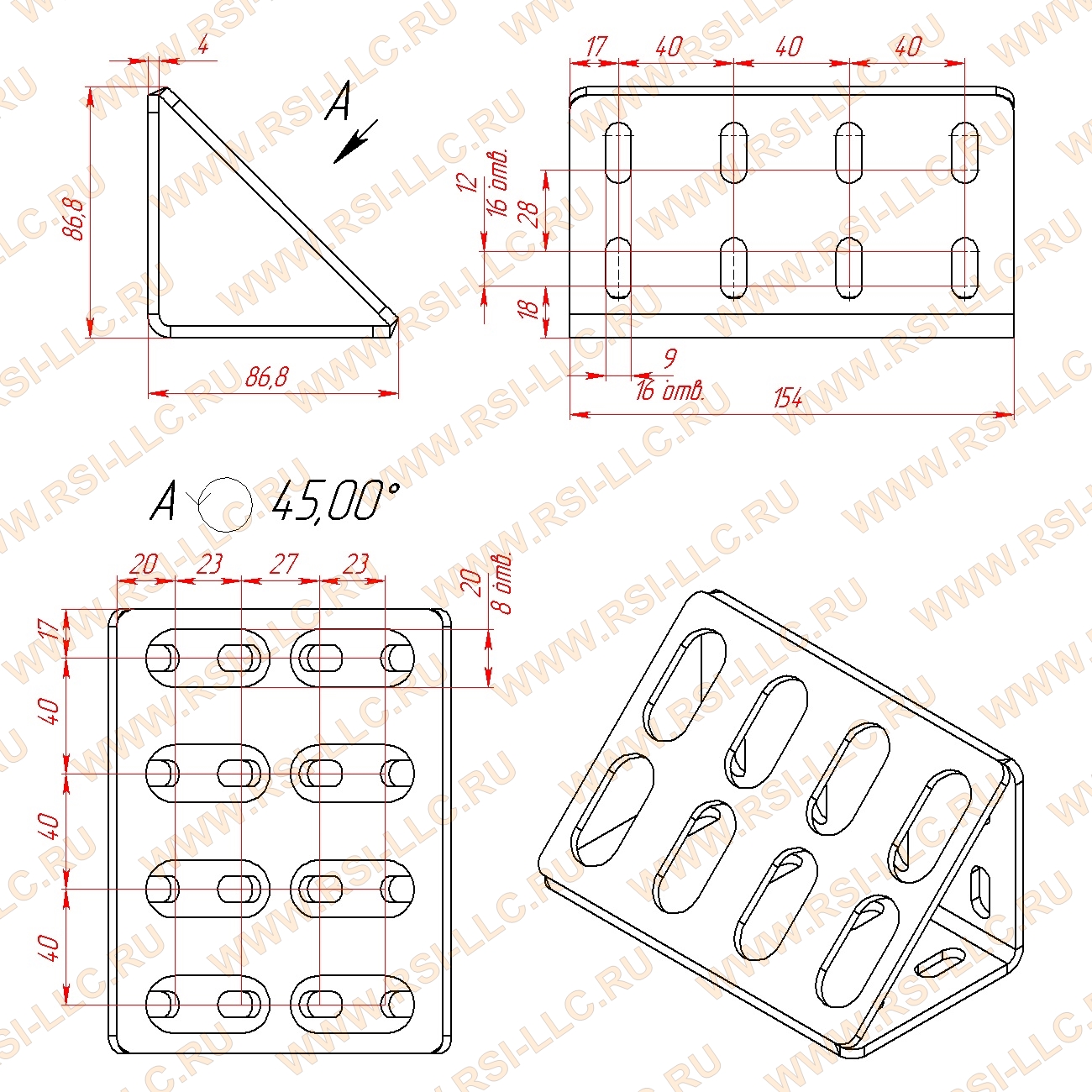

Чертеж сварного углового соединителя 80х160 мм

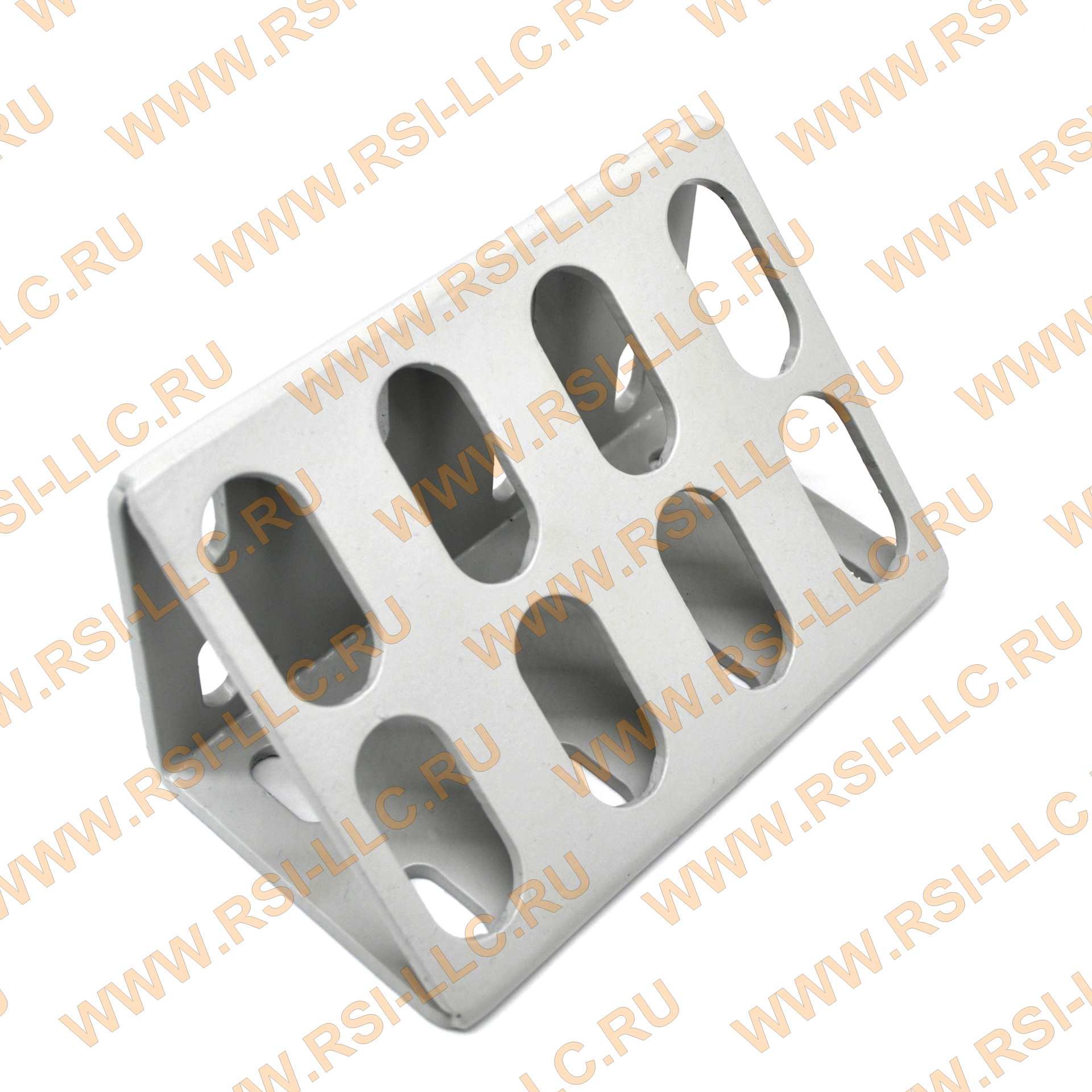

Соединитель угловой 80х160 мм, усиленный
635.00 руб. от 1 шт.
( -3 % )
615.95 РУБ.
от 10 шт.
( -4 % )
609.60 РУБ.
от 25 шт.
( -5 % )
603.25 РУБ.
от 50 шт.
( -8 % )
584.20 РУБ.
от 100 шт.
( -12 % )
558.80 РУБ.
от 500 шт.
RSI
Количество
добавить
Наличие 8209s | Стальной угловой соединитель 80х160 мм усиленный
НА СКЛАДЕ
≈ 6 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие 8209s | Стальной угловой соединитель 80х160 мм усиленный
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Стальной угловой соединитель 80х160 мм усиленный, сварной

Загрузить:
- 3D-модель (8209S.STEP)
- Чертеж (8209S.PDF)

Не забудьте купить комплект крепежа к стальному угловому соединителю арт. 8209s:

При использовании профиля с пазом 8 мм:

Болт Т-образный М8х16 паз 8 серия 40 арт. 5025 - 16 шт. + Гайка с фланцем М8 DIN6923 - 16 шт.
      - или Винт М6х16 (ISO7380 или DIN912) - 16 шт. + Т-Гайка М6 паз 8 серия 40 арт. 5011 - 16 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 16 шт. + Сухарь пазовый c пружинкой, паз 8, серия 40, М8 арт. 5260 - 16 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 16 шт. + Сухарь пазовый, паз 8, М8, серия 40 арт. 5071 - 16 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 16 шт. + Сухарь пазовый алюминиевый, паз 8, М8, серия 40 арт. 5071AL - 16 шт.

При использовании профиля с пазом 10 мм:

Болт Т-образный М8х16 паз 10 арт. 5029 - 16 шт. + Гайка с фланцем М8 DIN6923 - 16 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 16 шт. + Т-Гайка М8 паз 10 арт. 5018 - 16 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 16 шт. + Сухарь пазовый c фиксатором, паз 10, М8 арт. 2A11.A41A.01 - 16 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 16 шт. + Сухарь пазовый, паз 10, М8, арт. 5074 - 16 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 16 шт. + Сухарь пазовый алюминиевый, паз 10, М8, арт. 5074AL - 16 шт.

Характеристики

Артикул:
 8209s
Профили:
 40х40, 40х80, 40х120, 40х160, 80х80, 80х120, 80х160
Ширина паза, мм:
 8
Материал:
 Сталь 4 мм + Порошковая покраска
Вес, кг:
 1,07
Цвет:
 Серый
