OB-80120 | Профиль 80х120 мм. Паз 8 мм (Анодированный)

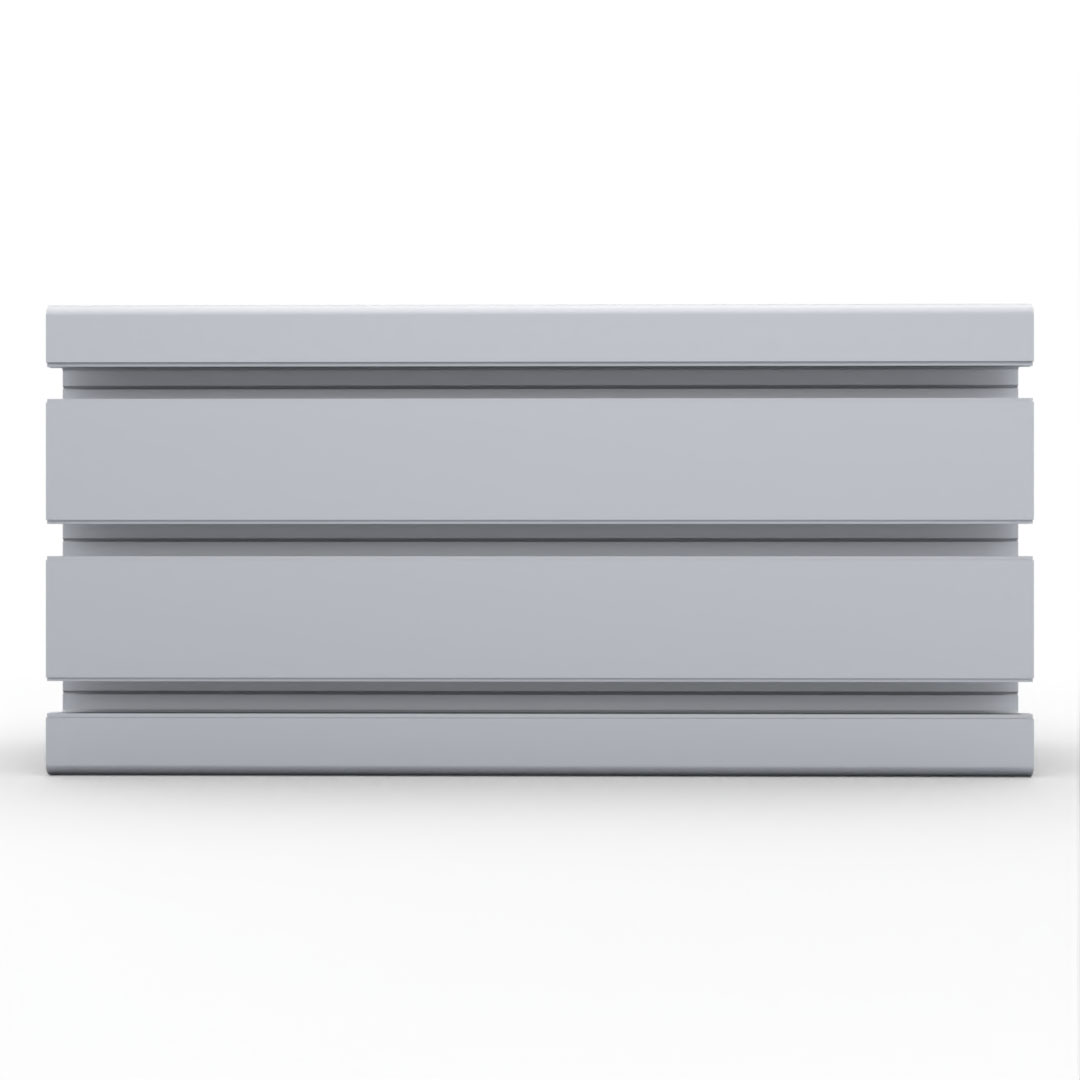

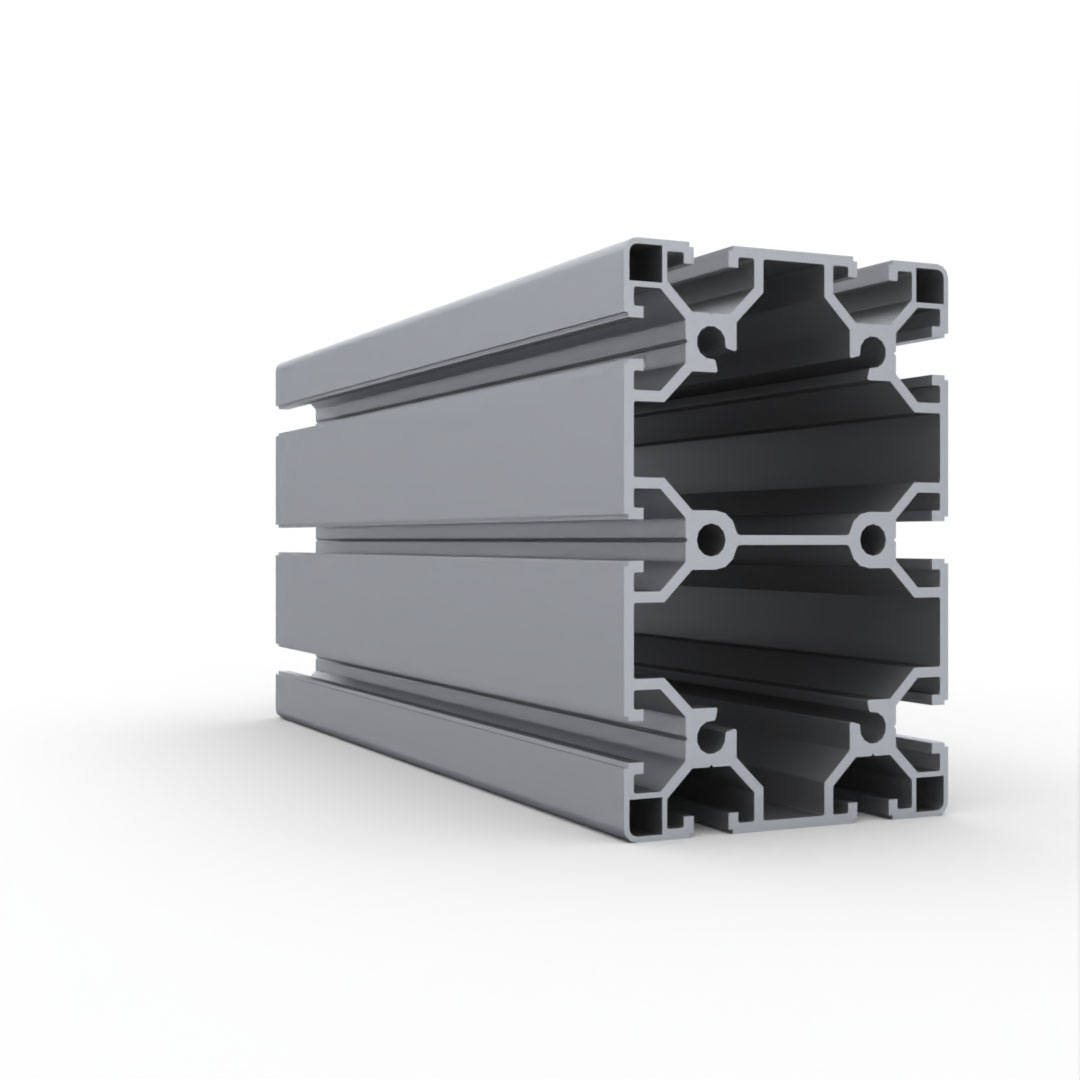

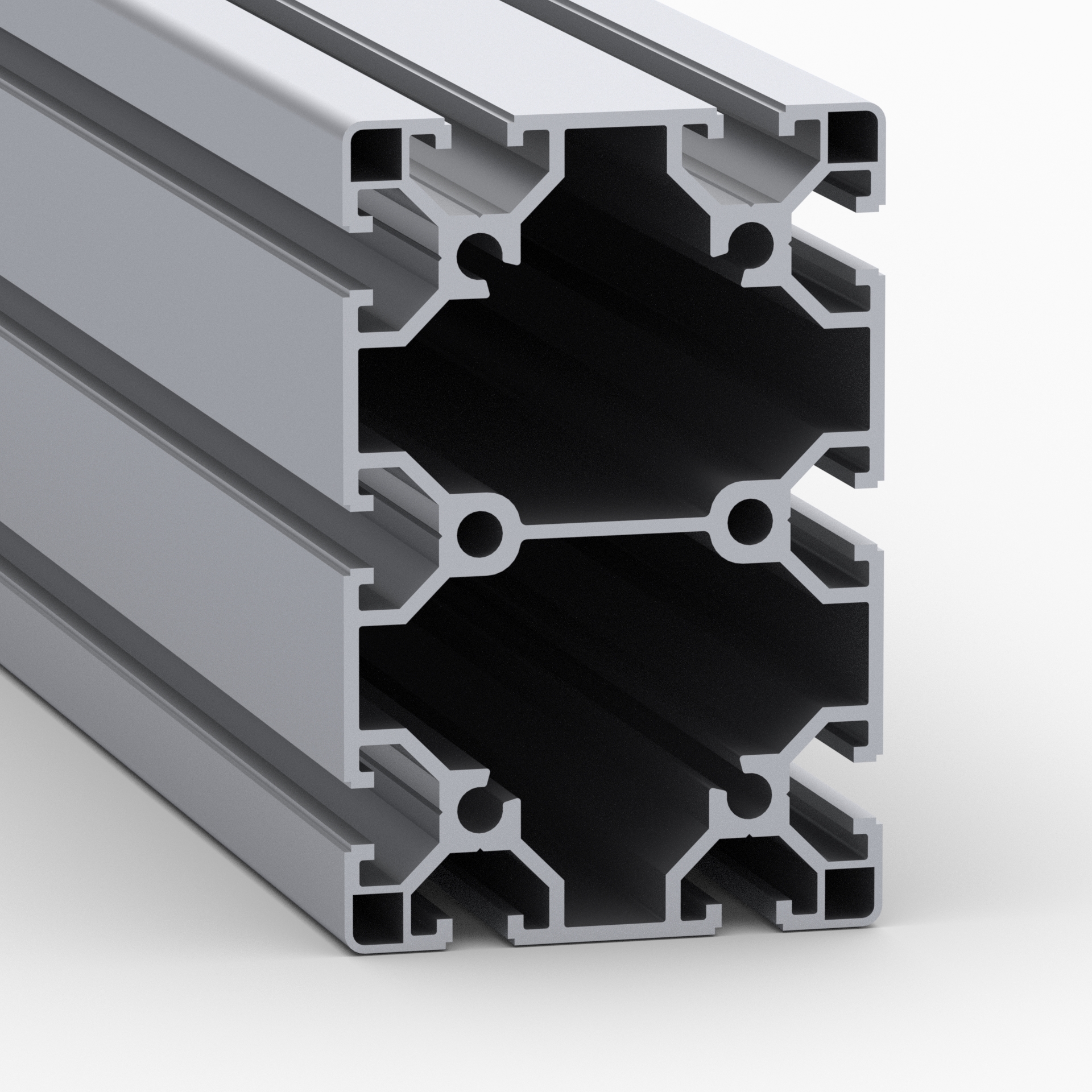

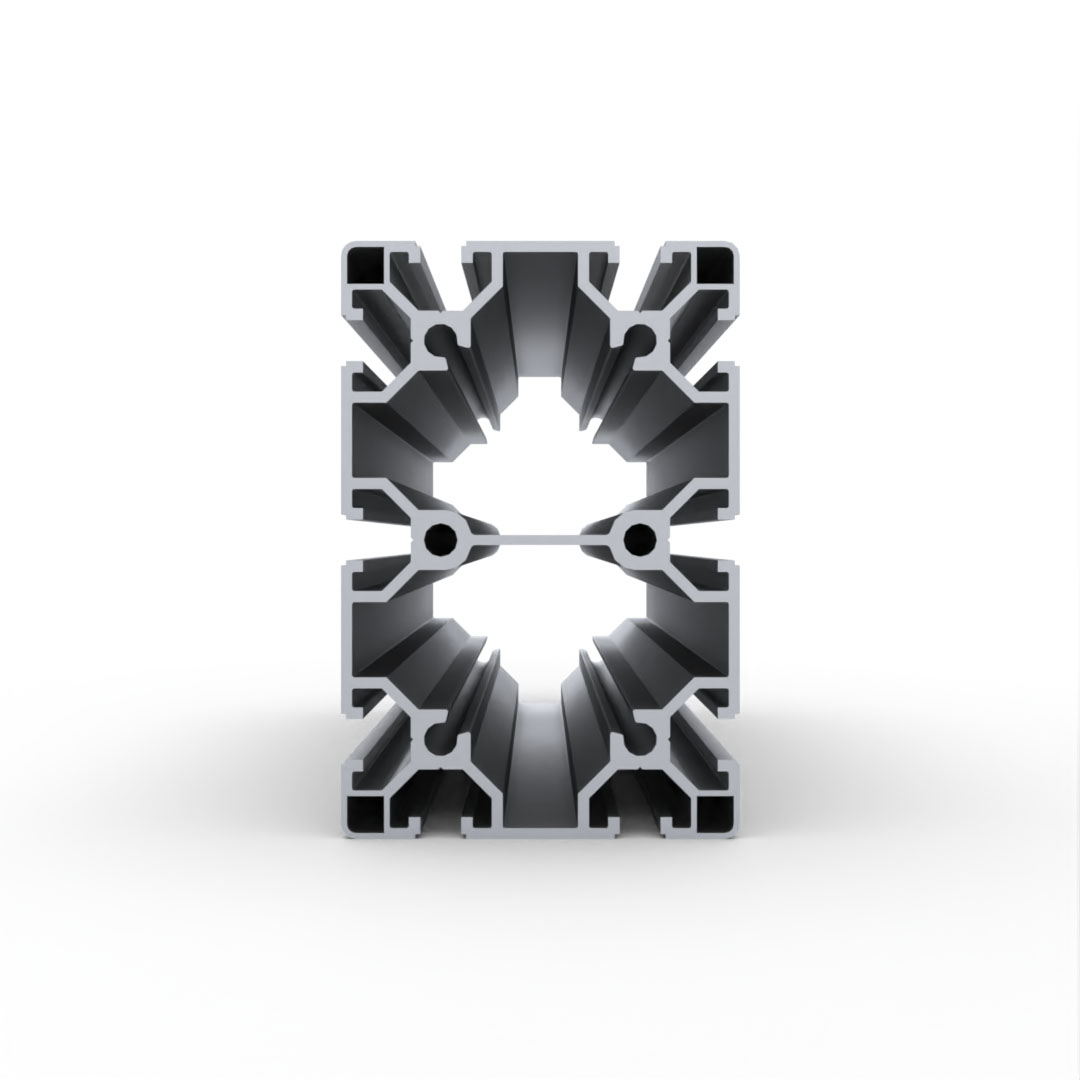

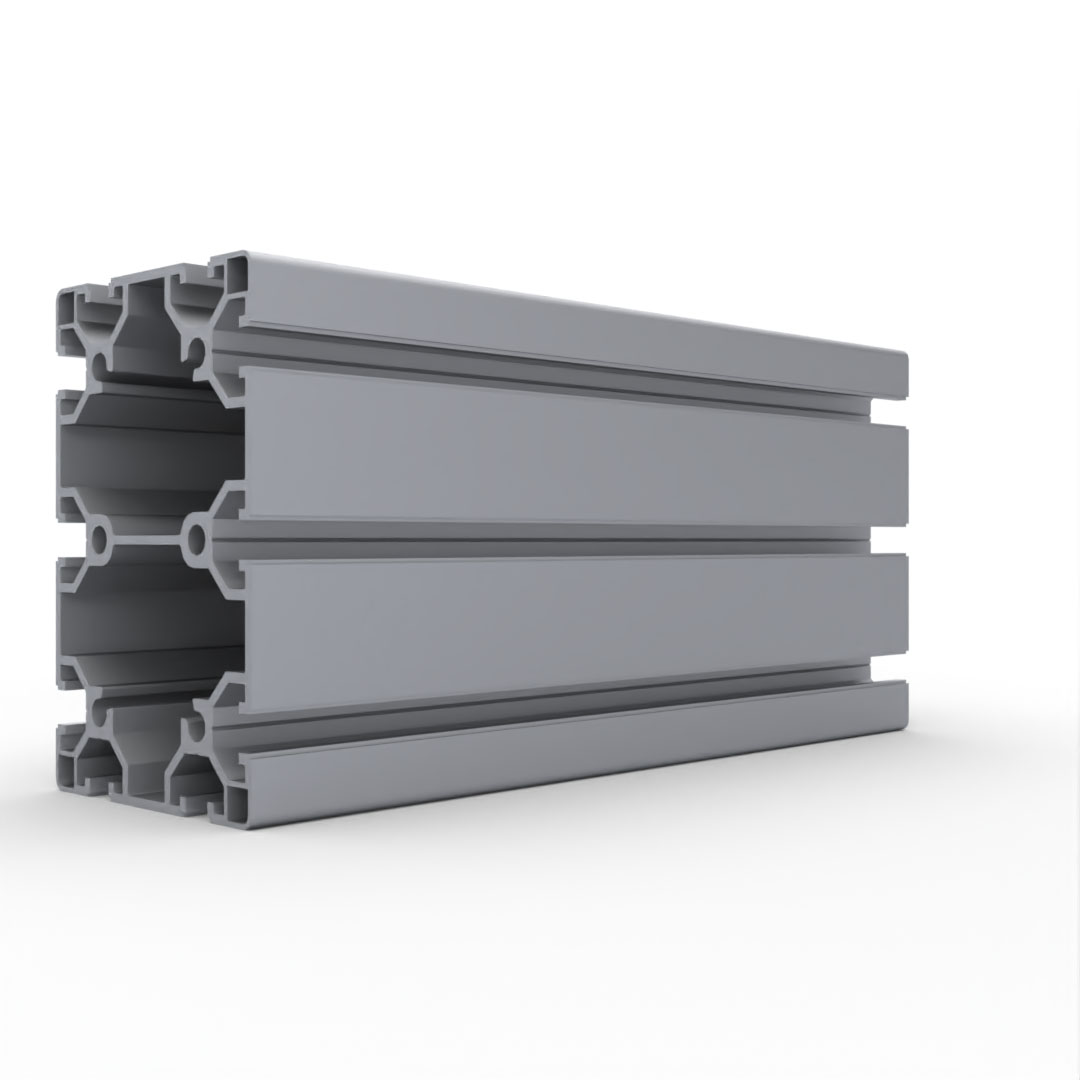

Станочный профиль 80х120 паз 8 мм

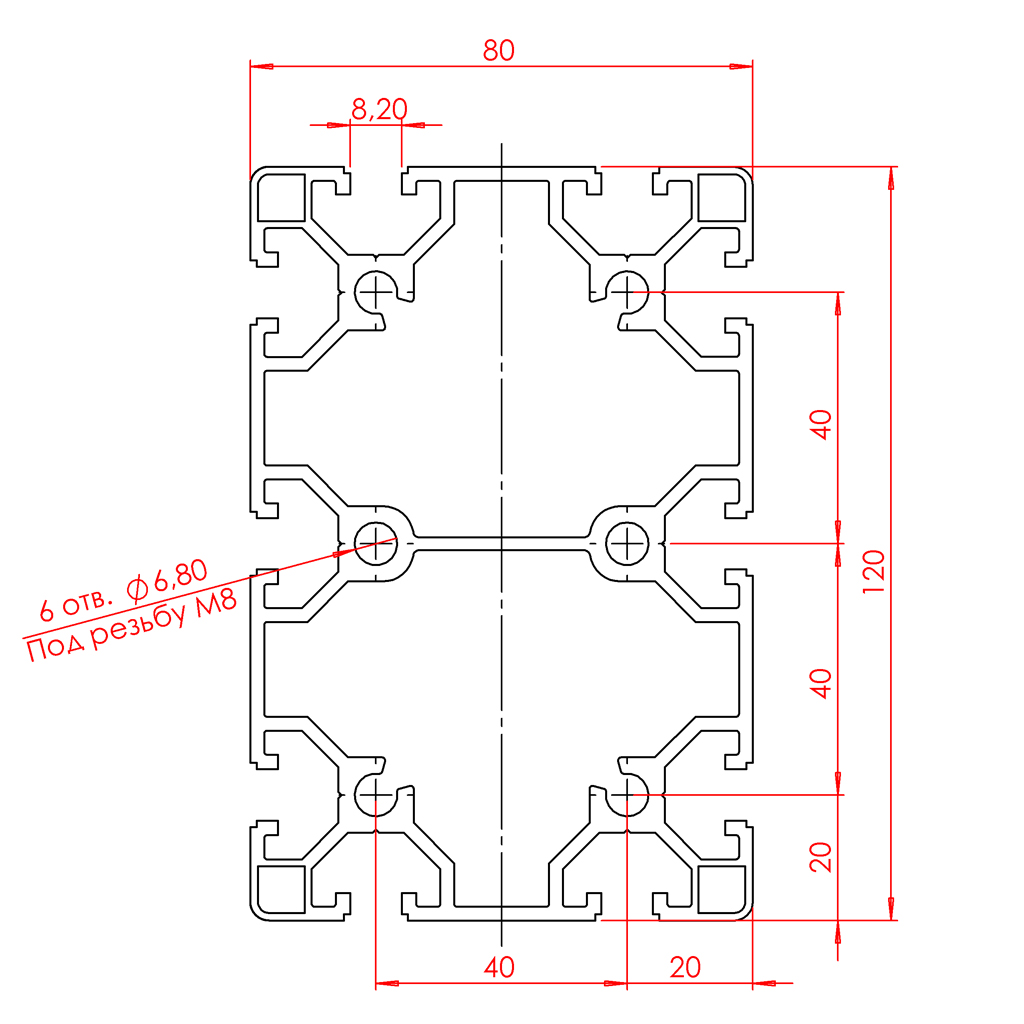

Чертеж алюминиевого конструкционного профиля 80х120 мм с пазом 8 мм
6 150.00 руб. от 1 м.
( -3 % )
5 965.50 РУБ.
от 3 м.
( -4 % )
5 904.00 РУБ.
от 5 м.
( -5 % )
5 842.50 РУБ.
от 10 м.
( -8 % )
5 658.00 РУБ.
от 20 м.
( -10 % )
5 535.00 РУБ.
от 40 м.
( -15 % )
5 227.50 РУБ.
от 100 м.
RSI
Введите длину в мм.
Кол-во отрезков
добавить

Стандартные длины хлыстов: 6040 мм
Цена реза: 80 руб.

Наличие OB-80120 | Профиль 80х120 мм. Паз 8 мм (Анодированный)
НА СКЛАДЕ
≈ 100 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Отрезать можем в любой размер, но продается профиль кратно 2-м или 3-м метрам.
Загрузить:
- 2D модель сечения (OB-80120.dxf)
- 3D модель (OB-80120.step)
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-80120
Длина профиля(макс), мм:
 6040
Дробеструйная обработка:
 Есть
Профили:
 80х80, 80х120, 80х160
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842993201
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 5.88
Площадь сечения, см2:
 18.1
Момент инерции, Ix(см4):
 138.72
Момент инерции, Iy(см4):
 275.6
Момент сопротивления, WX (см3):
 34.68
Момент сопротивления, WY (см3):
 45.93
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018
