PRP 50180.25-180 | переходная пластина, портальная

PRP 50180.25-180 | переходная пластина, портальная изображение 0
PRP 50180.25-180 | переходная пластина, портальная изображение 1
PRP 50180.25-180 | переходная пластина, портальная изображение 2
PRP 50180.25-180 | переходная пластина, портальная изображение 3
PRP 50180.25-180 | переходная пластина, портальная изображение 4
PRP 50180.25-180 | переходная пластина, портальная изображение 5
PRP 50180.25-180 | переходная пластина, портальная изображение 6
PRP 50180.25-180 | переходная пластина, портальная изображение 7
PRP 50180.25-180 | переходная пластина, портальная изображение 8
PRP 50180.25-180 | переходная пластина, портальная изображение 9
PRP 50180.25-180 | переходная пластина, портальная изображение 10
PRP 50180.25-180 | переходная пластина, портальная изображение 11
PRP 50180.25-180 | переходная пластина, портальная изображение 12
PRP 50180.25-180 | переходная пластина, портальная изображение 13
PRP 50180.25-180 | переходная пластина, портальная изображение 14
5 944.00 руб. от 1 шт.
( -2 % )
5 825.12 РУБ.
от 2 шт.
( -5 % )
5 646.80 РУБ.
от 3 шт.
( -8 % )
5 468.48 РУБ.
от 8 шт.
( -10 % )
5 349.60 РУБ.
от 15 шт.
( -12 % )
5 230.72 РУБ.
от 20 шт.
( -15 % )
5 052.40 РУБ.
от 25 шт.
RSI
добавить
Наличие PRP 50180.25-180 | переходная пластина, портальная
НА СКЛАДЕ:
210 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
4115

НаименованиеДлина, ммКоличество, шт.Комментарий
PS-200X20 | Полоса/шина алюминиевая 200х20 мм 220 мм1 шт.
Распил в размер алюминиевой полосы PS-200х201 шт.
Сверление отверстия D620 шт.
Цeковка под винт М6 DIN91220 шт.
Сверление отверстия D88 шт.

Файлы для скачивания | чертежи | 3D-Модели

1. PRP 50180.25-180 | переходная пластина, портальная.ZIP
Скачать
2. PRP 50180.25-180 | переходная пластина, портальная.PDF
Скачать

Описание

Портальная пластина PRP 50180.25-180 (200×220×20 мм)

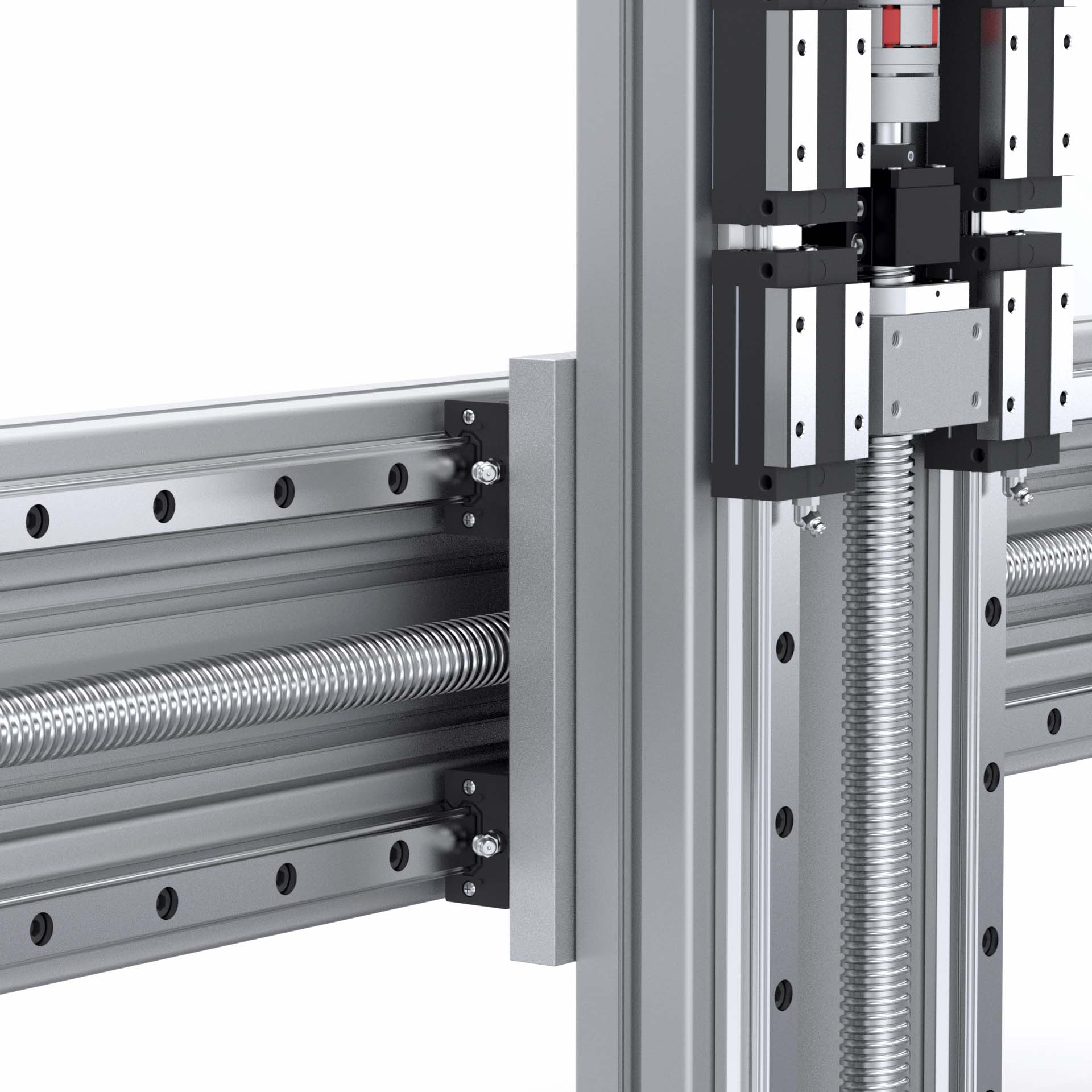

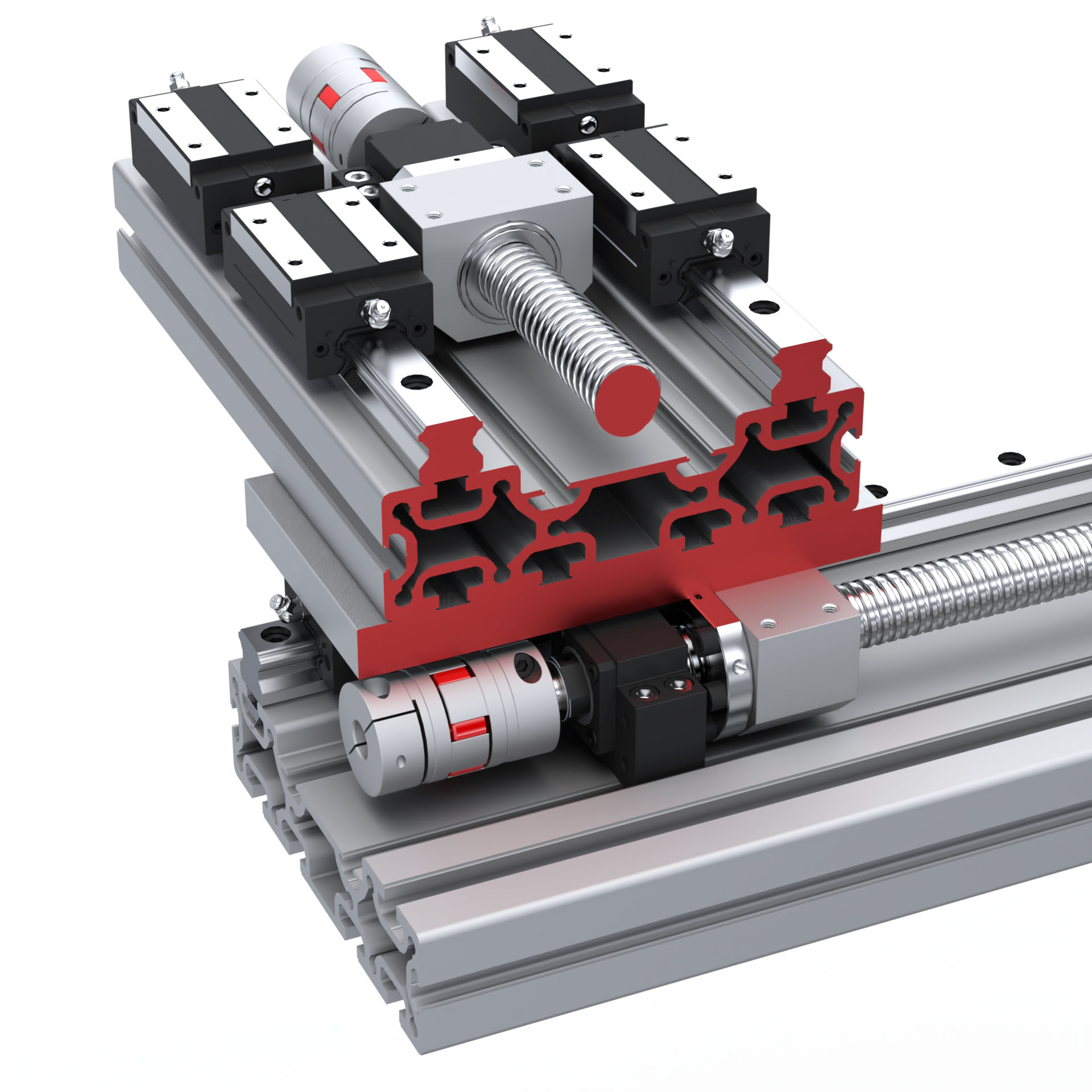

Соединительный узел для станков ЧПУ, предназначенный для сборки линейных направляющих с осью Z,шпинделем, лазерной головой и т.п.

Технические характеристики:
  • Материал: Алюминиевый сплав АД31Т1
  • Габариты: 200 × 220 × 20 мм.

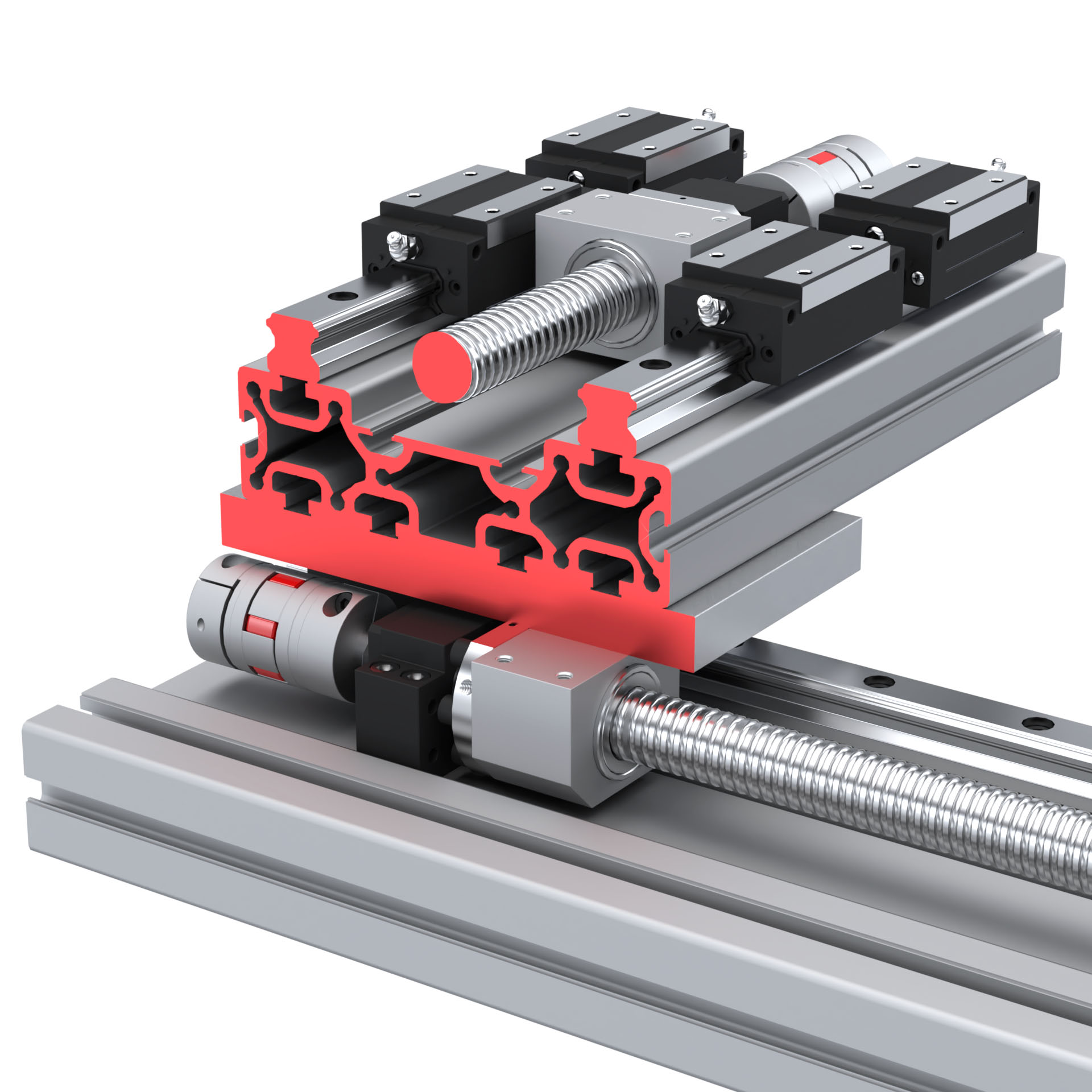

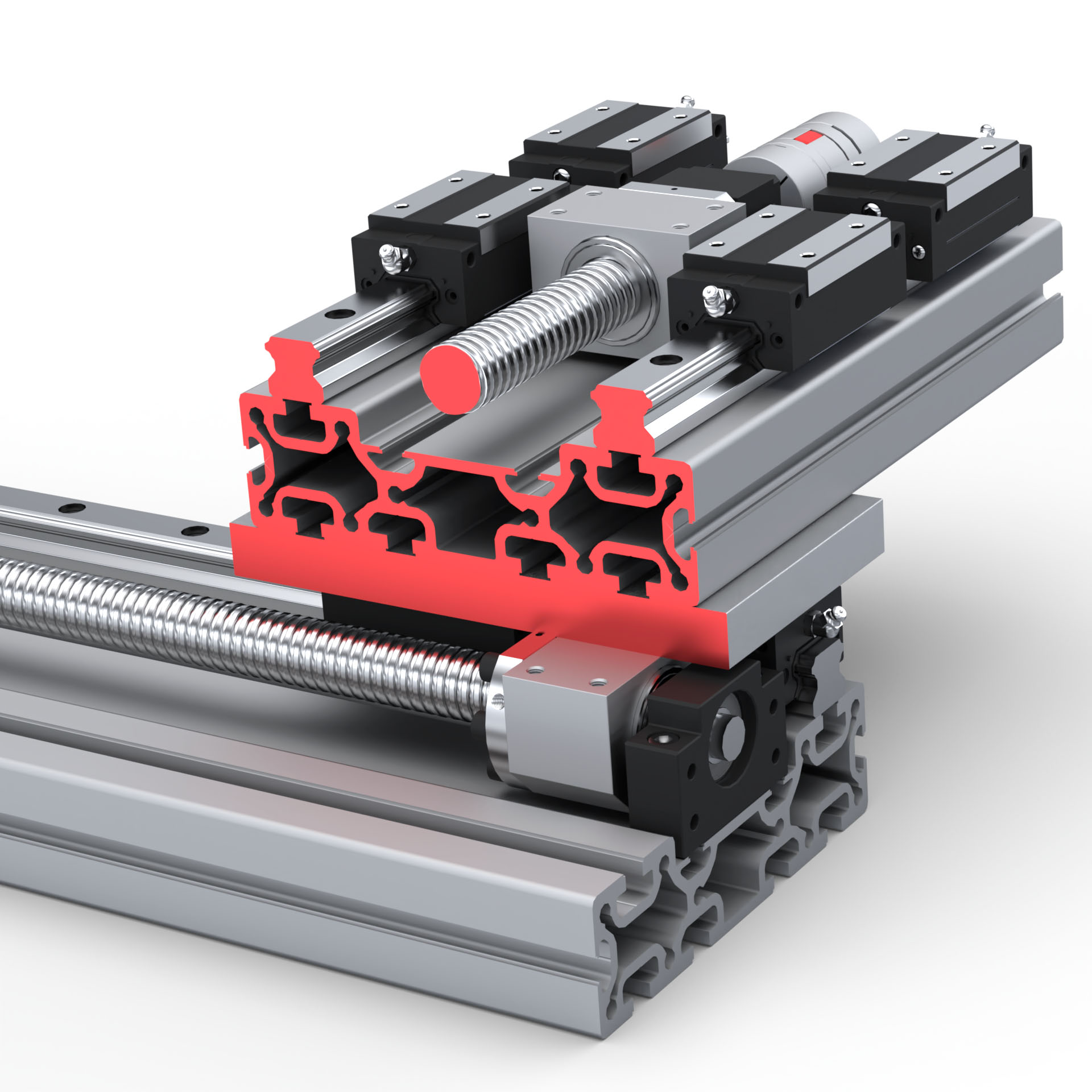

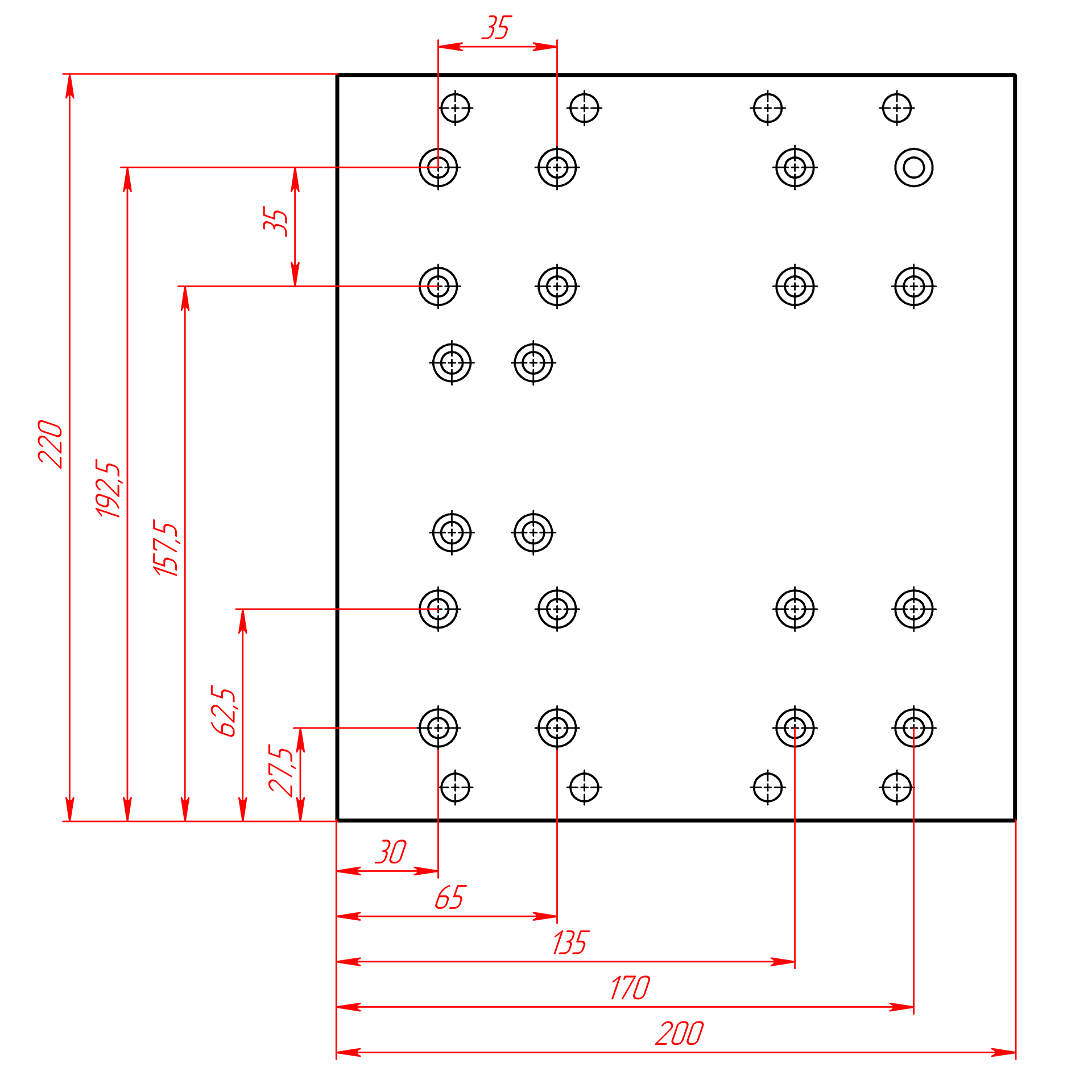

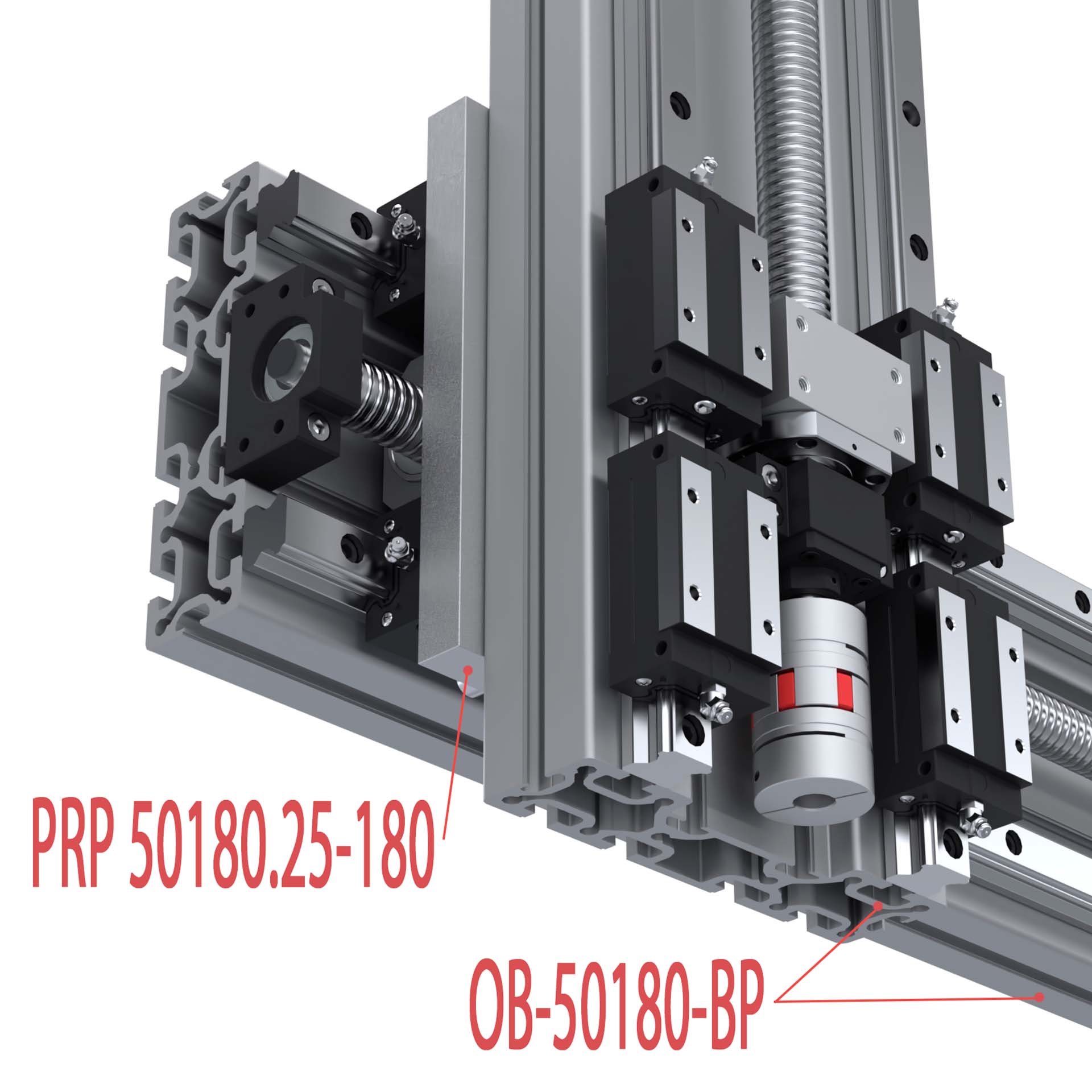

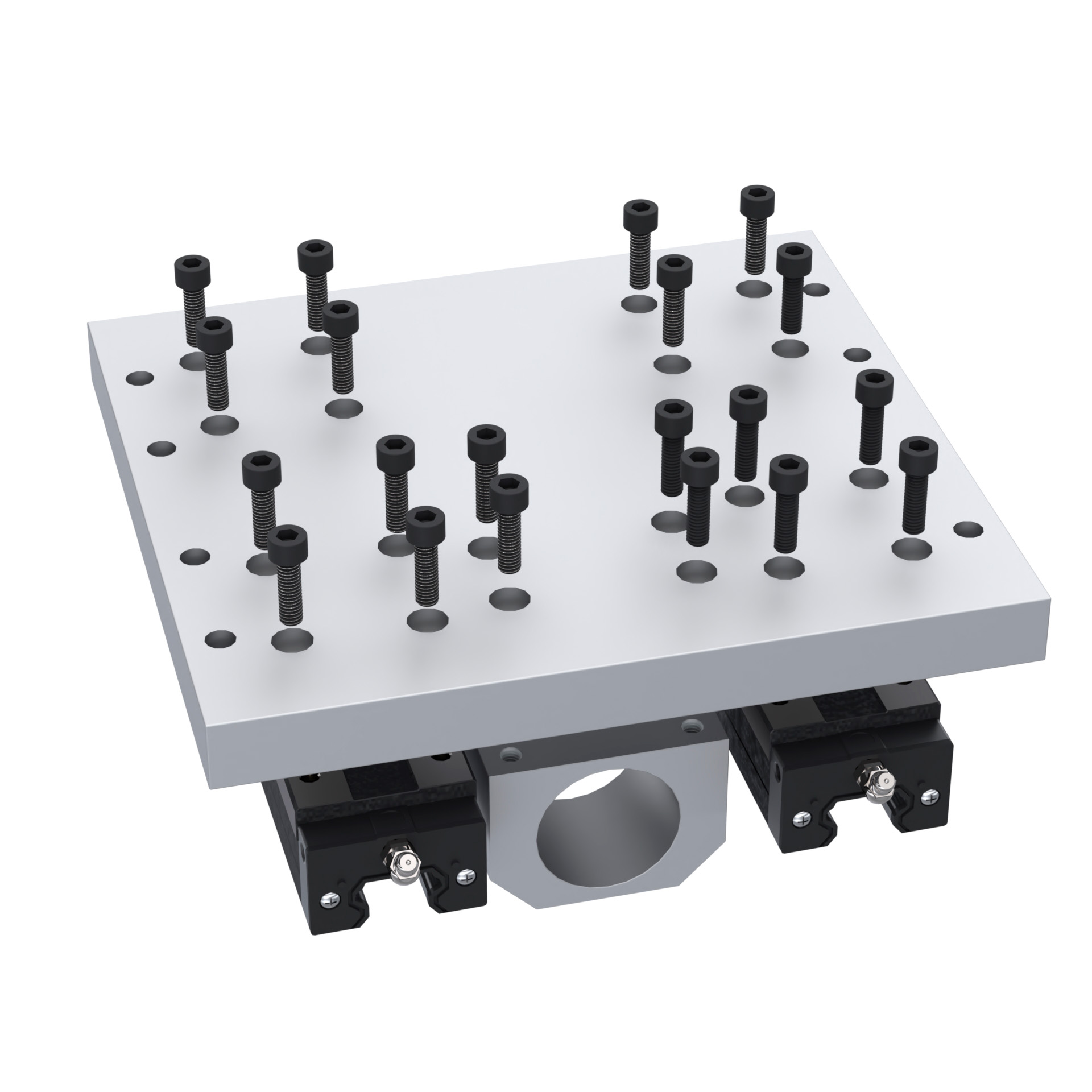

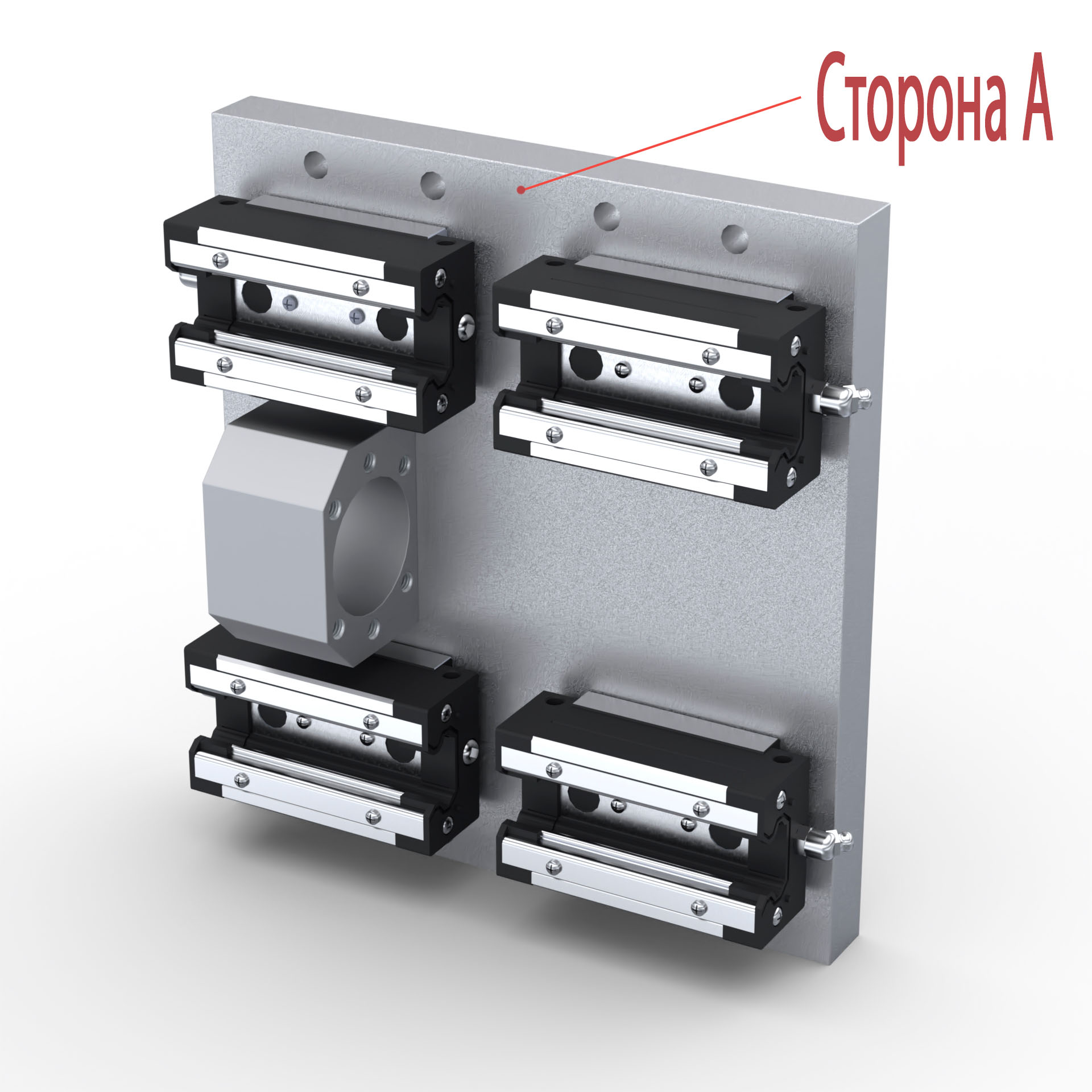

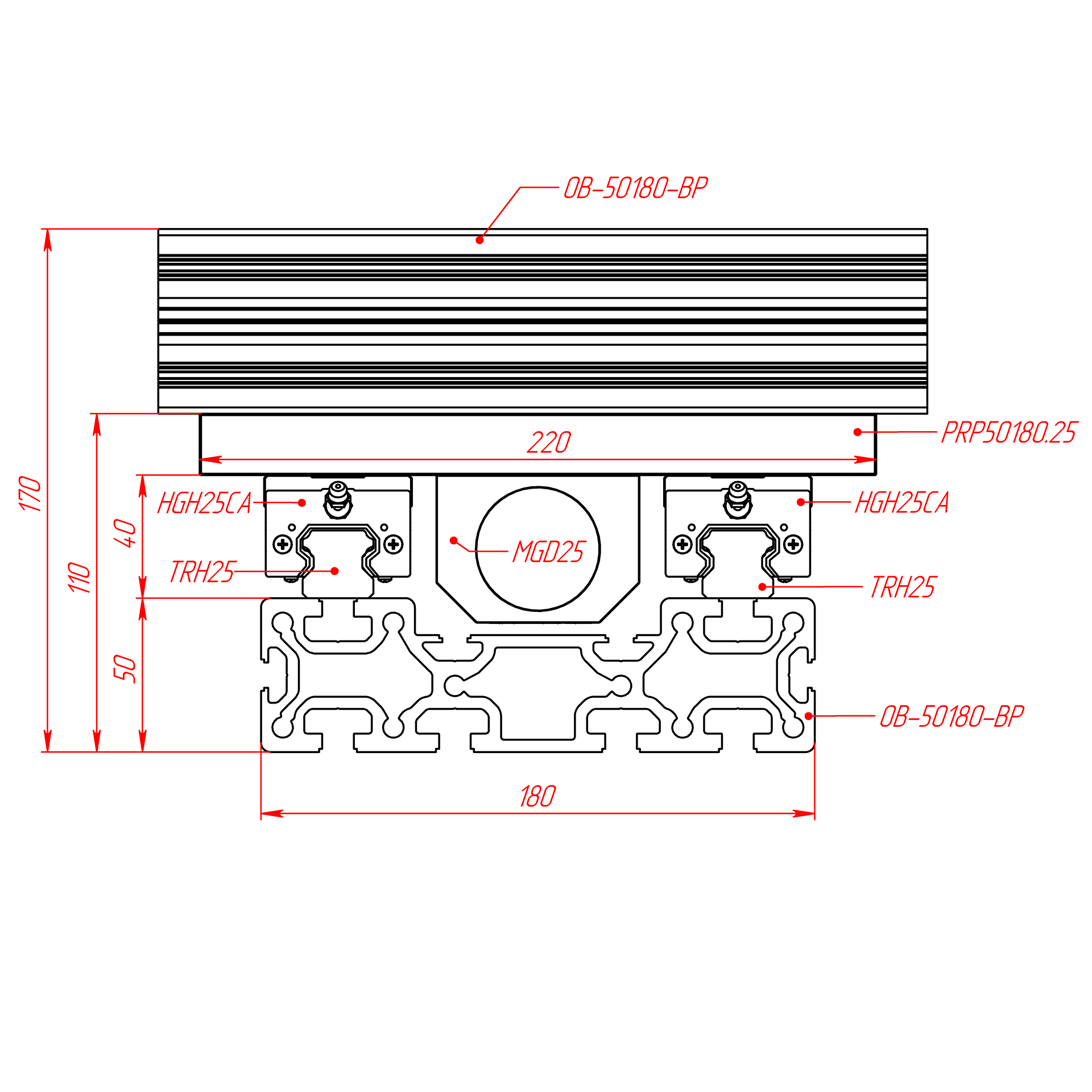

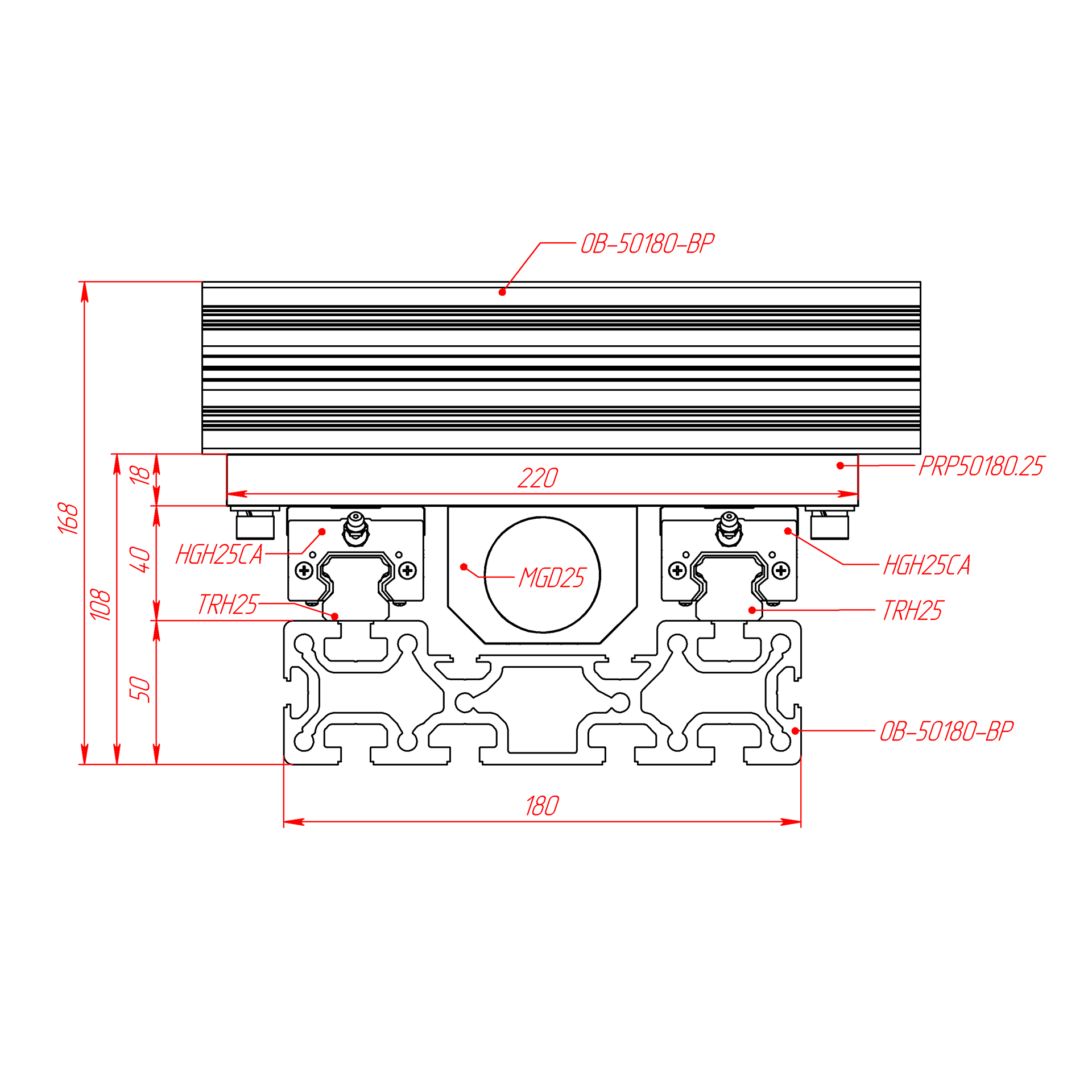

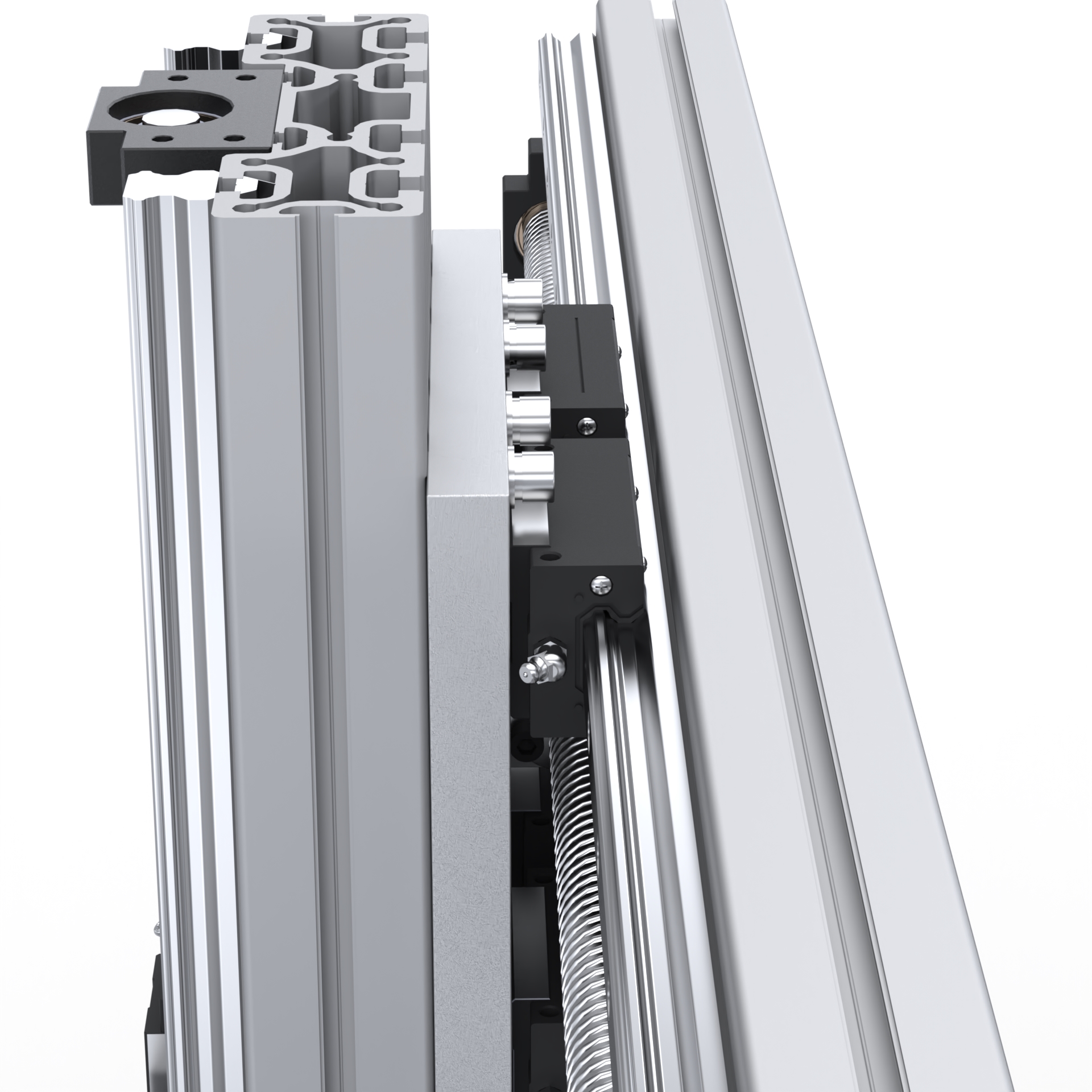

  • Сторона А: Посадочные места под 4 каретки HGH25CA и держатель гайки ШВП SFU2505 / SFU2510. Предназначена для установки на линейные направляющие, смонтированные на станочном профиле OB-50180-BP.

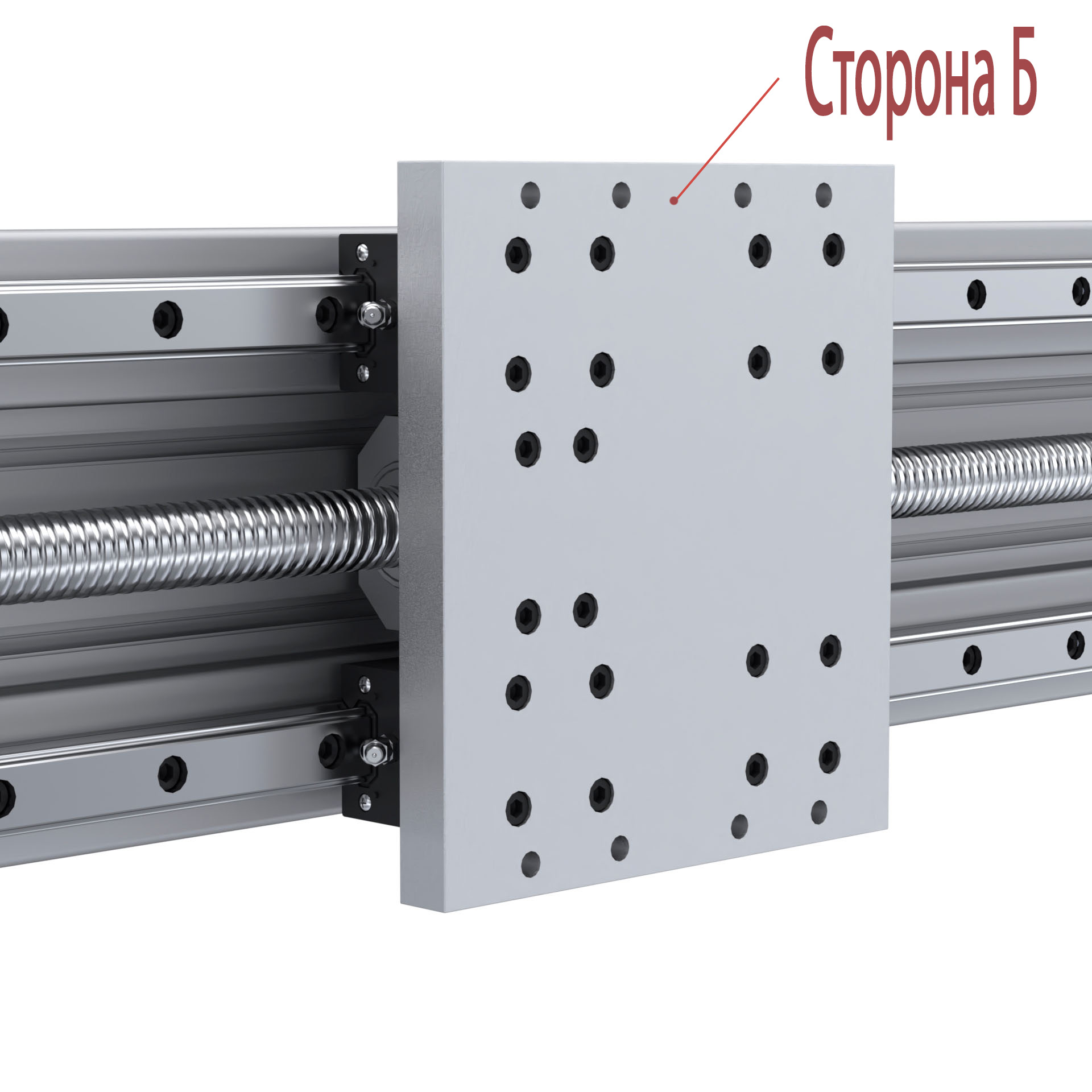

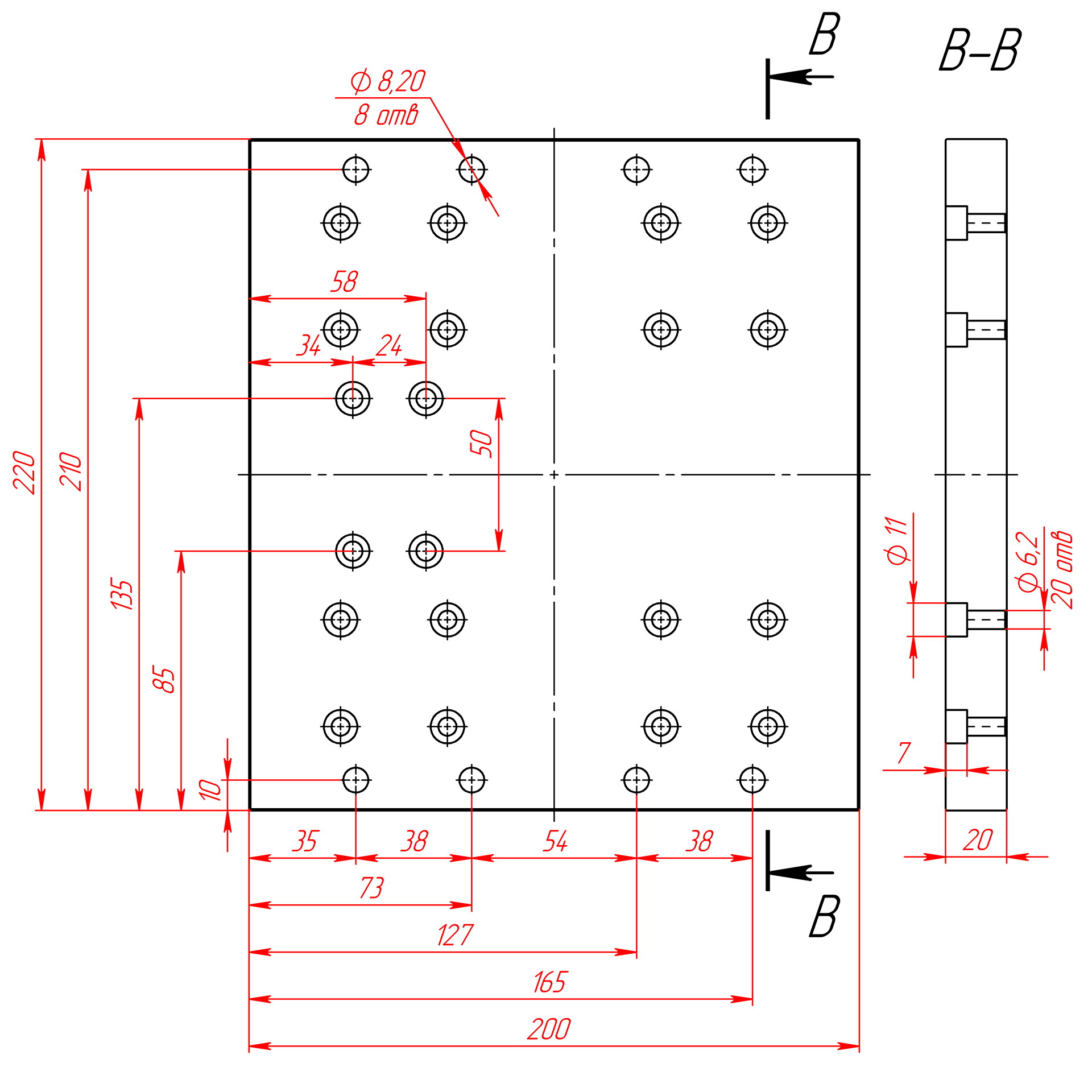

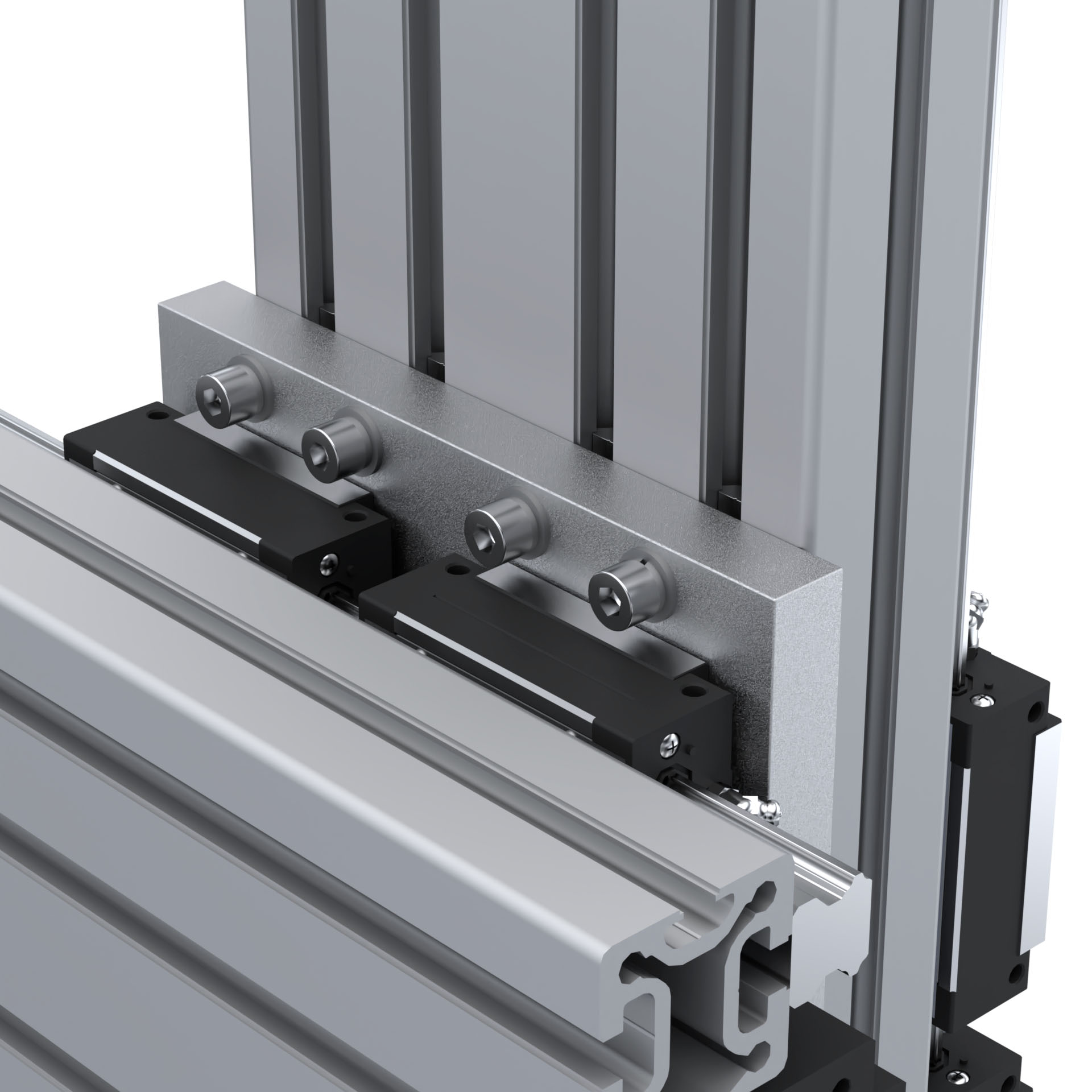

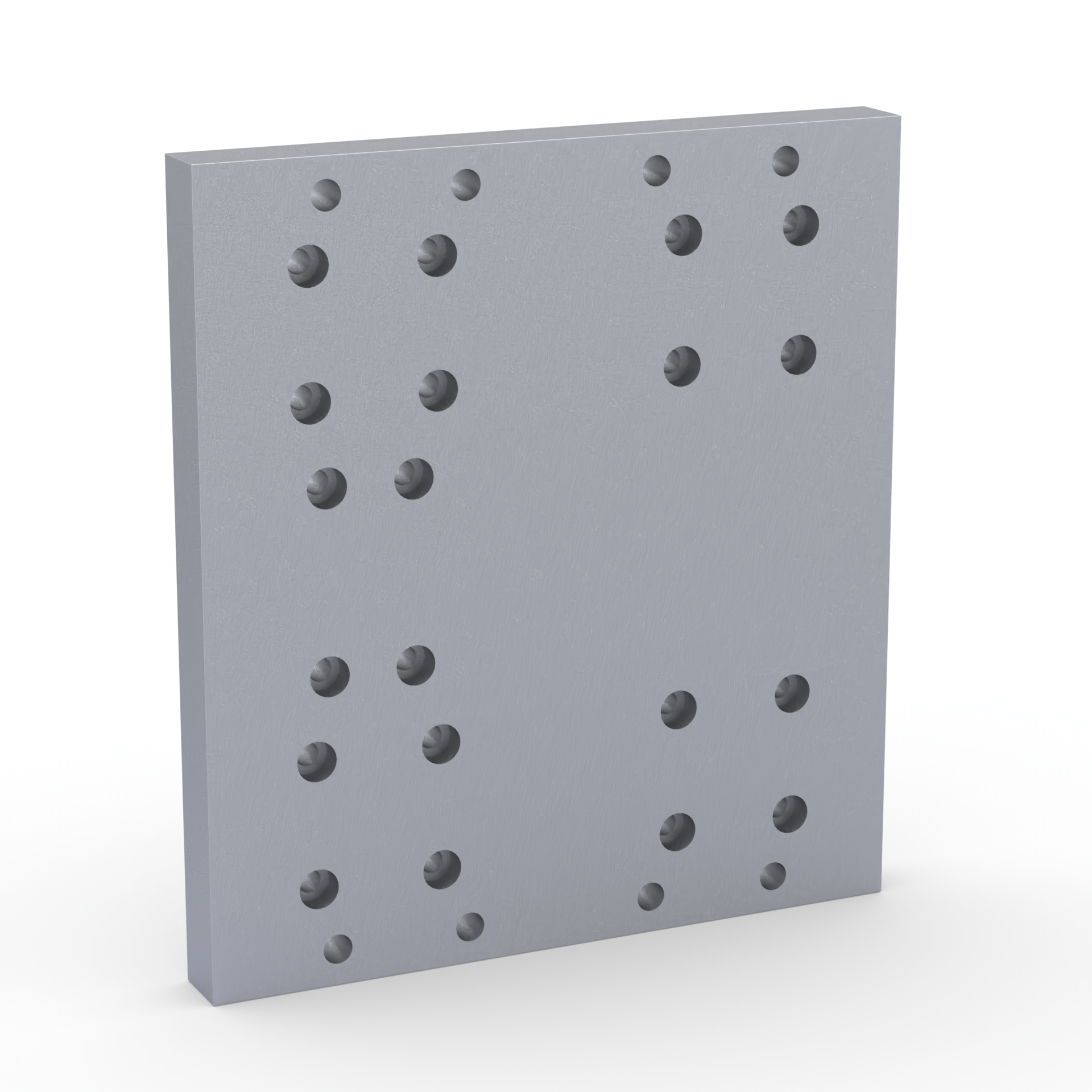

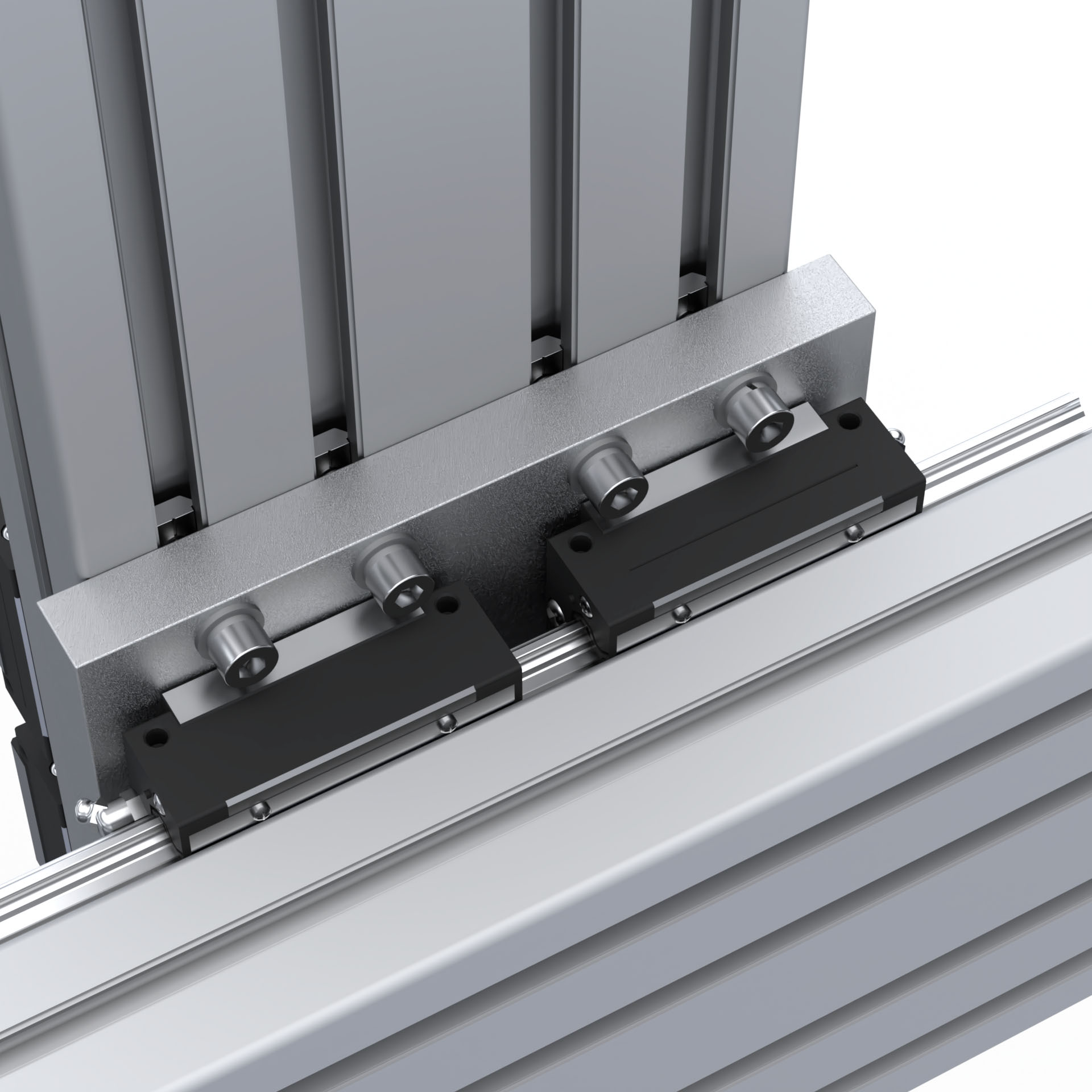

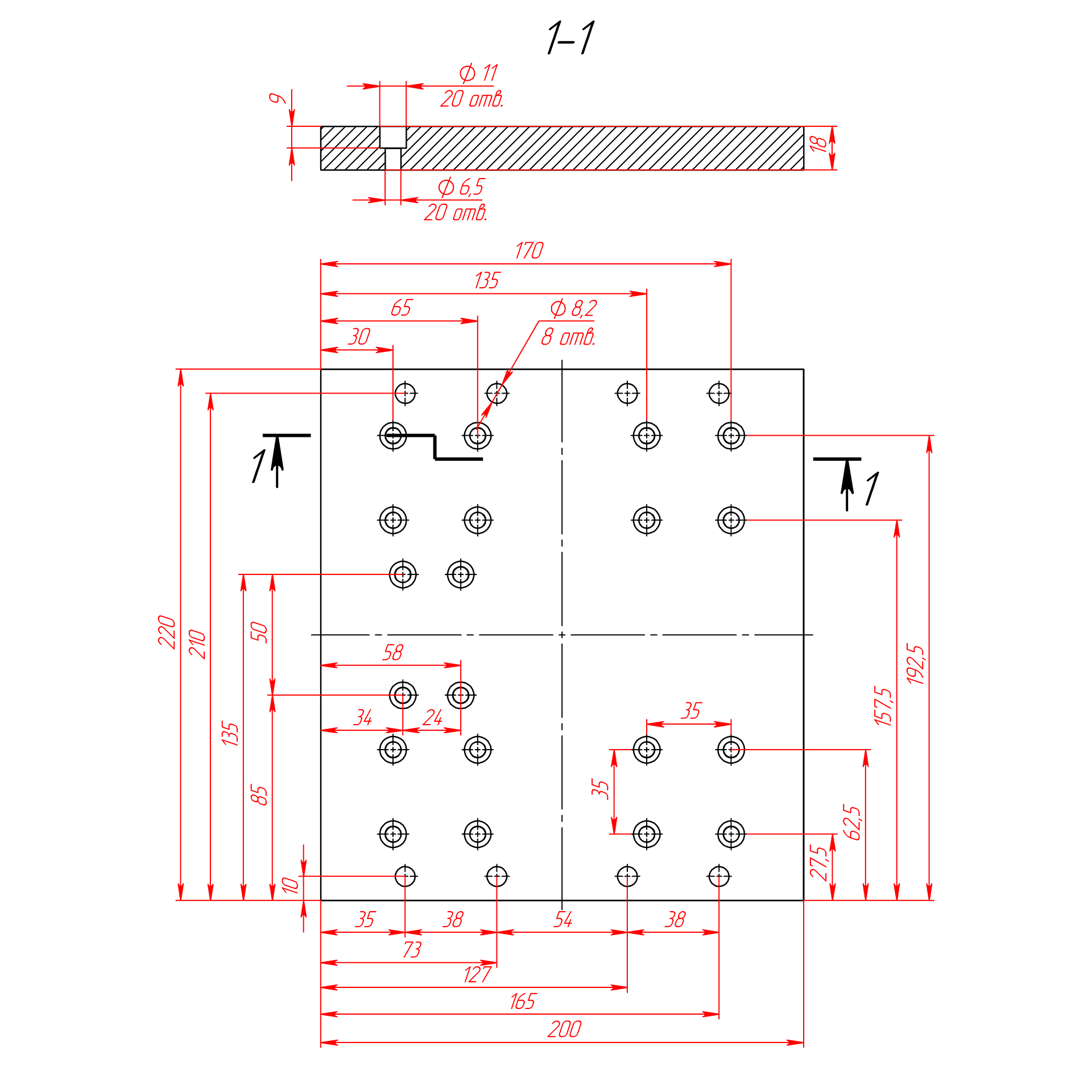

  • Сторона Б: Крепежные отверстия под пазы профиль OB-50180-BP.
Конструктивные особенности:

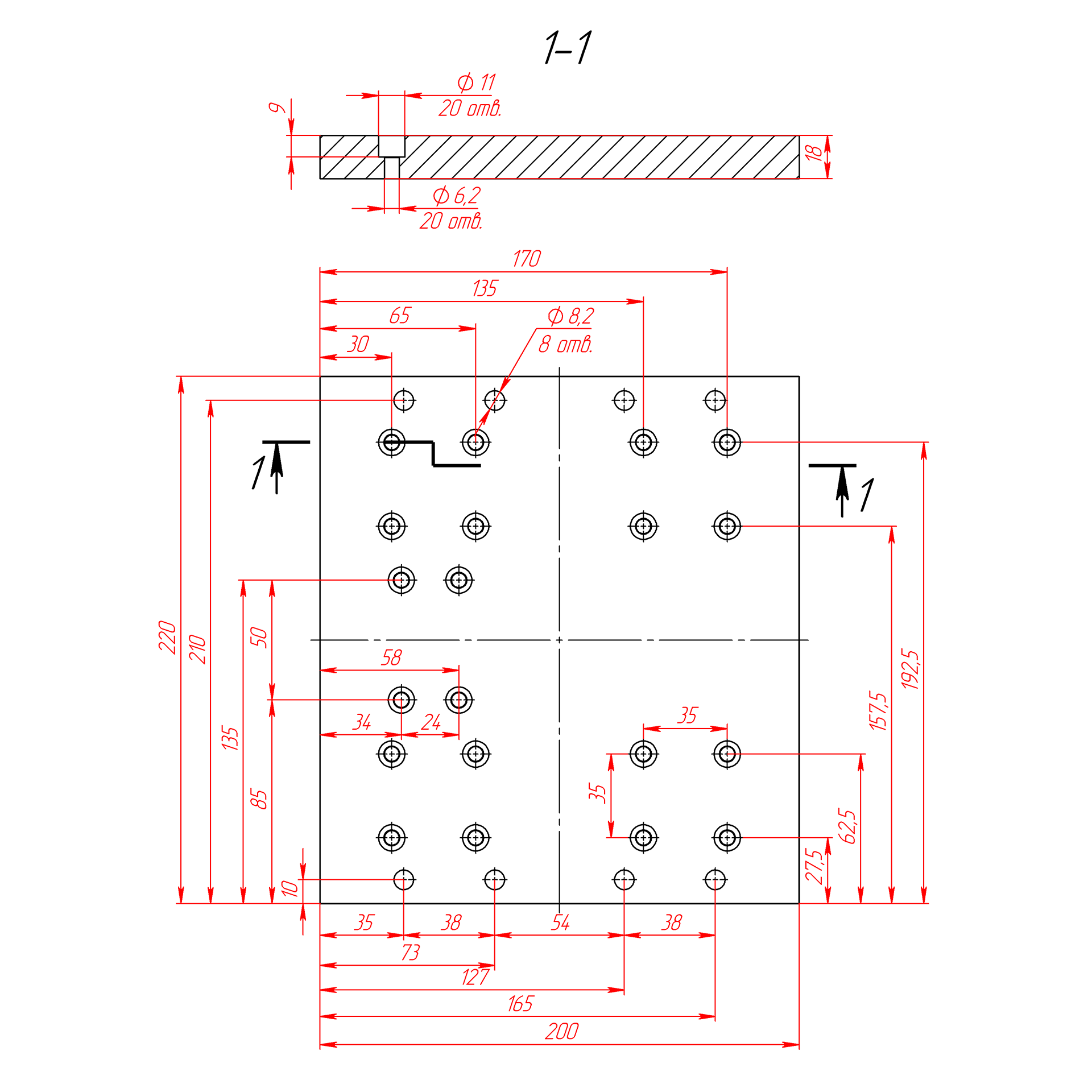

  • Скрытый монтаж: Крепежные отверстия выполнены с цековками — головки винтов утапливаются заподлицо, не выступая над плоскостью пластины.
  • Увеличенный ход: Смещение отверстий под гайку ШВП относительно центра пластины, позволяет максимально использовать длину перемещения оси при компактных общих габаритах узла.

Характеристики

Артикул:
 PRP 50180.25-180
Длина, мм:
 200
Толщина, мм:
 20
Ширина, мм:
 220
Материал:
 Алюминий
Покрытие:
 Без покрытия
Вес, кг:
 2.2
