OB-50180-BP | Профиль 50х180 для станков пазы 8 и 10 мм (Без покрытия)

Станочный профиль 50х180
Профиль для модулей линейного перемещения
Профиль для порталов
Профиль для станков ЧПУ

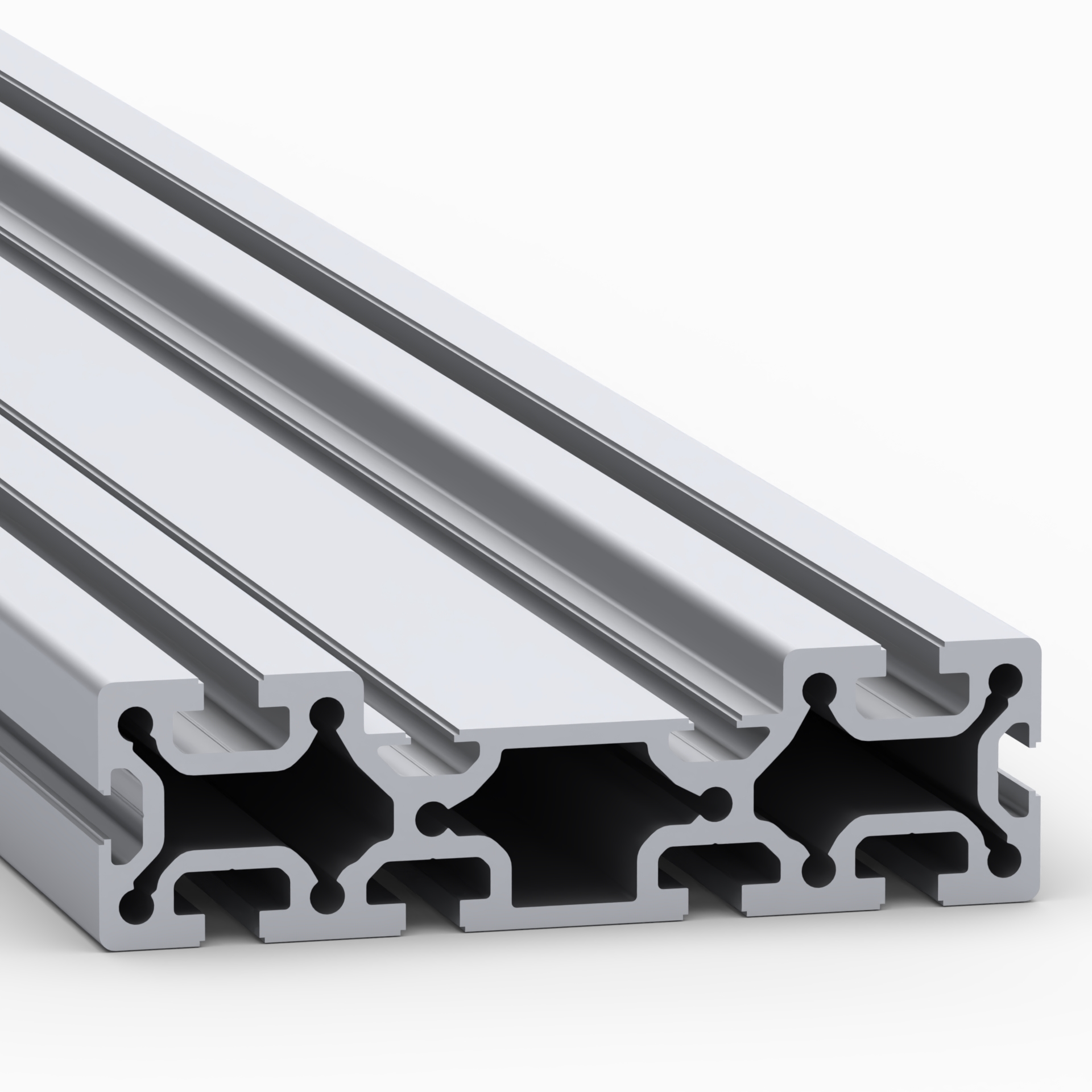

Станочный алюминиевый профиль 50х180

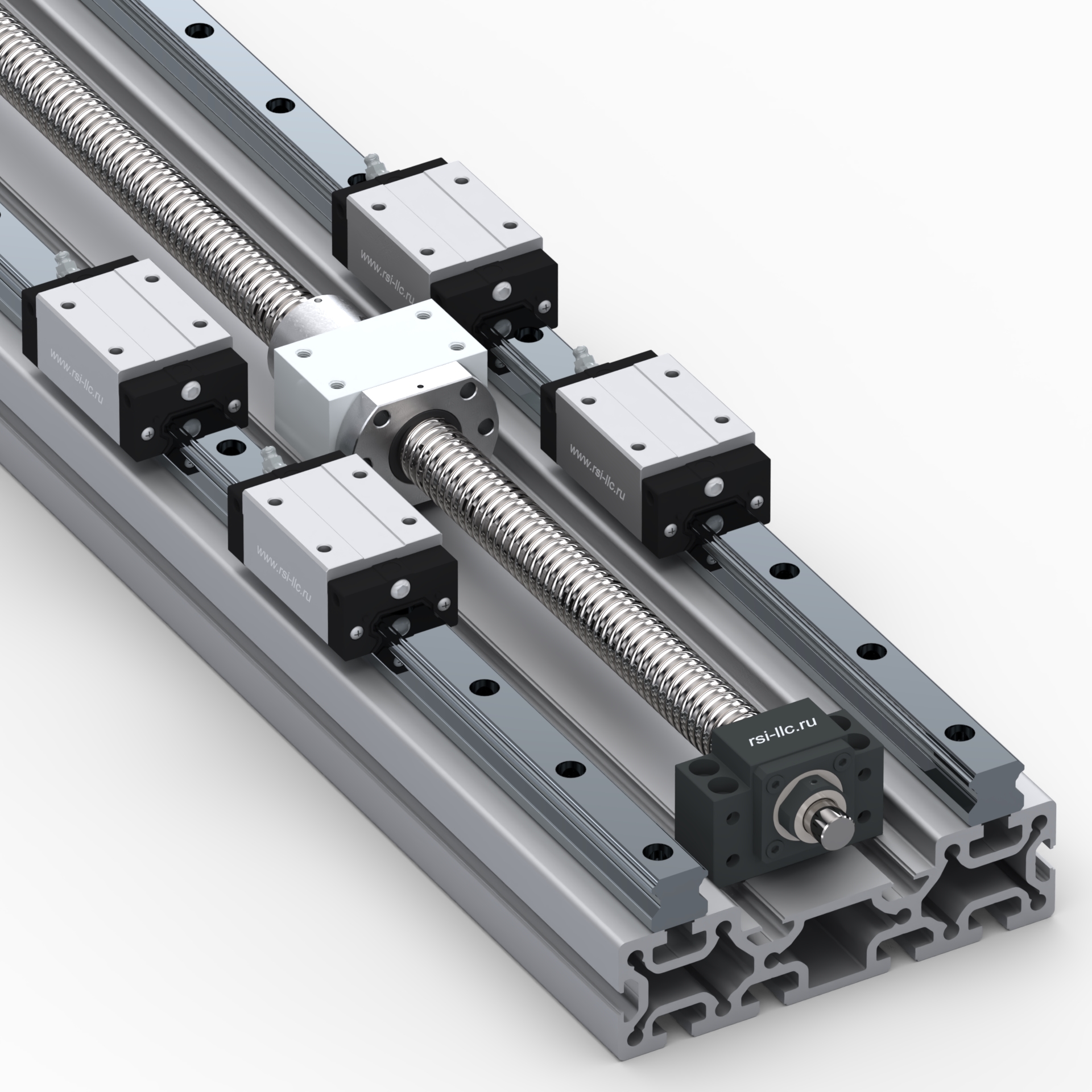

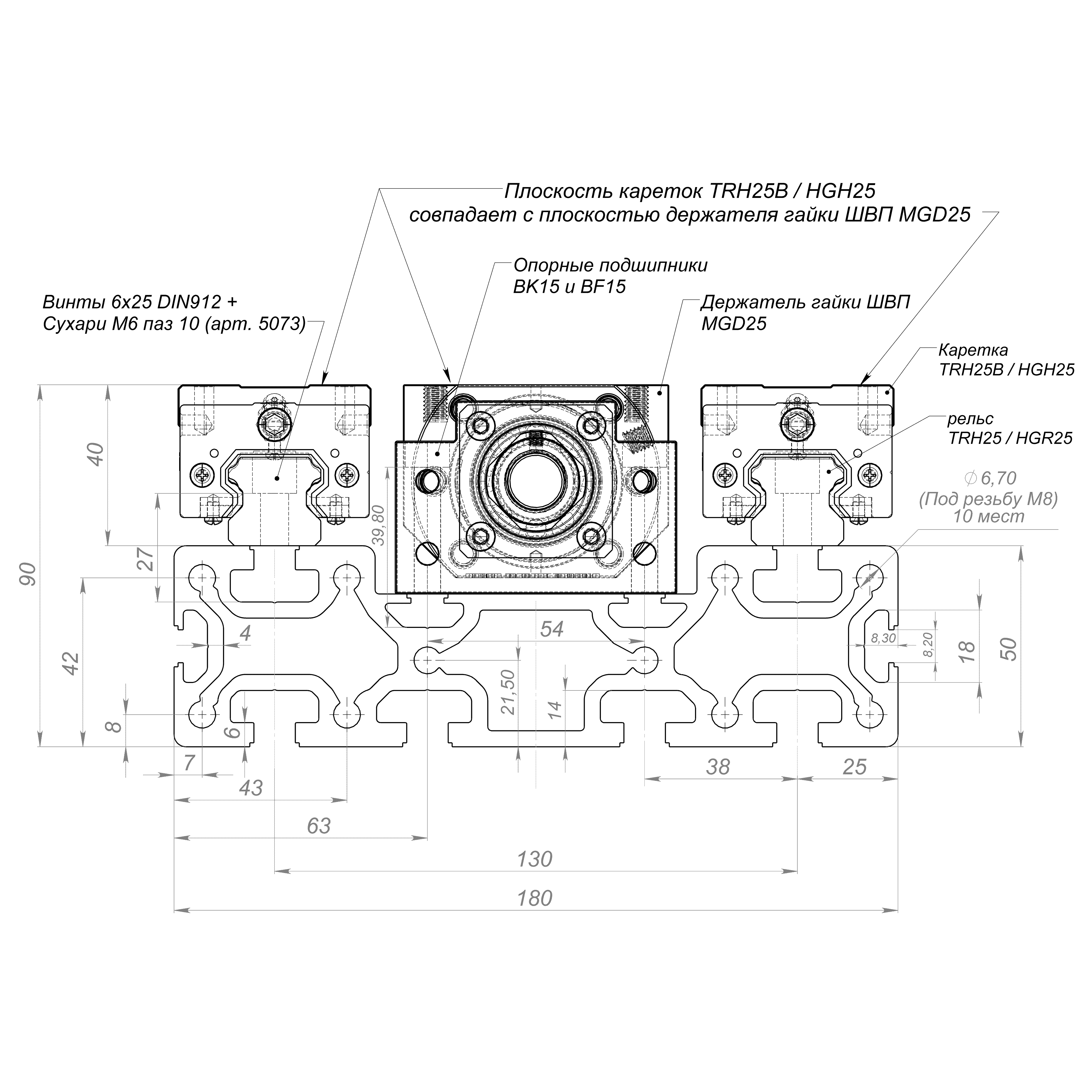

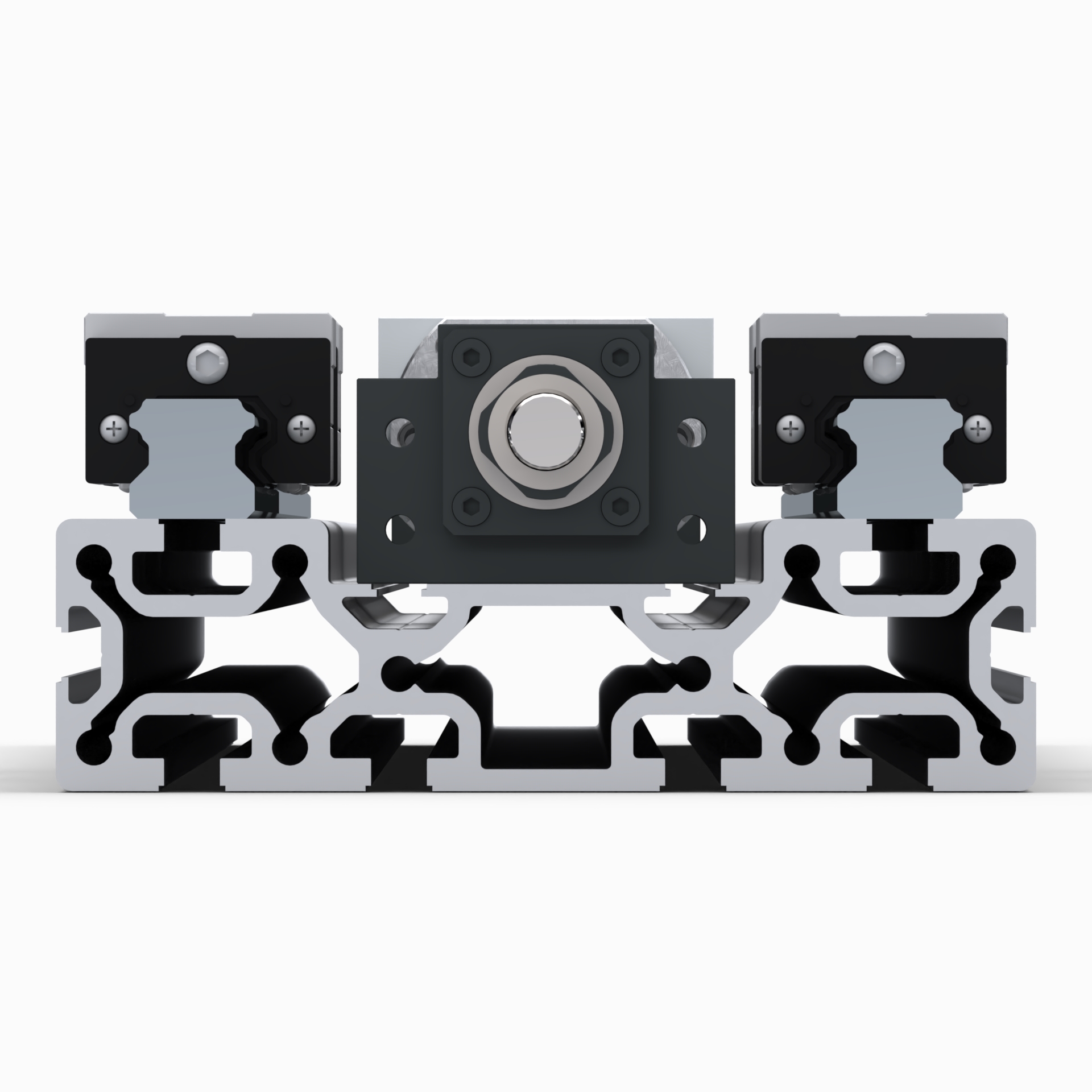

Схема установки профильных рельс TRH25 на профиле 50х180

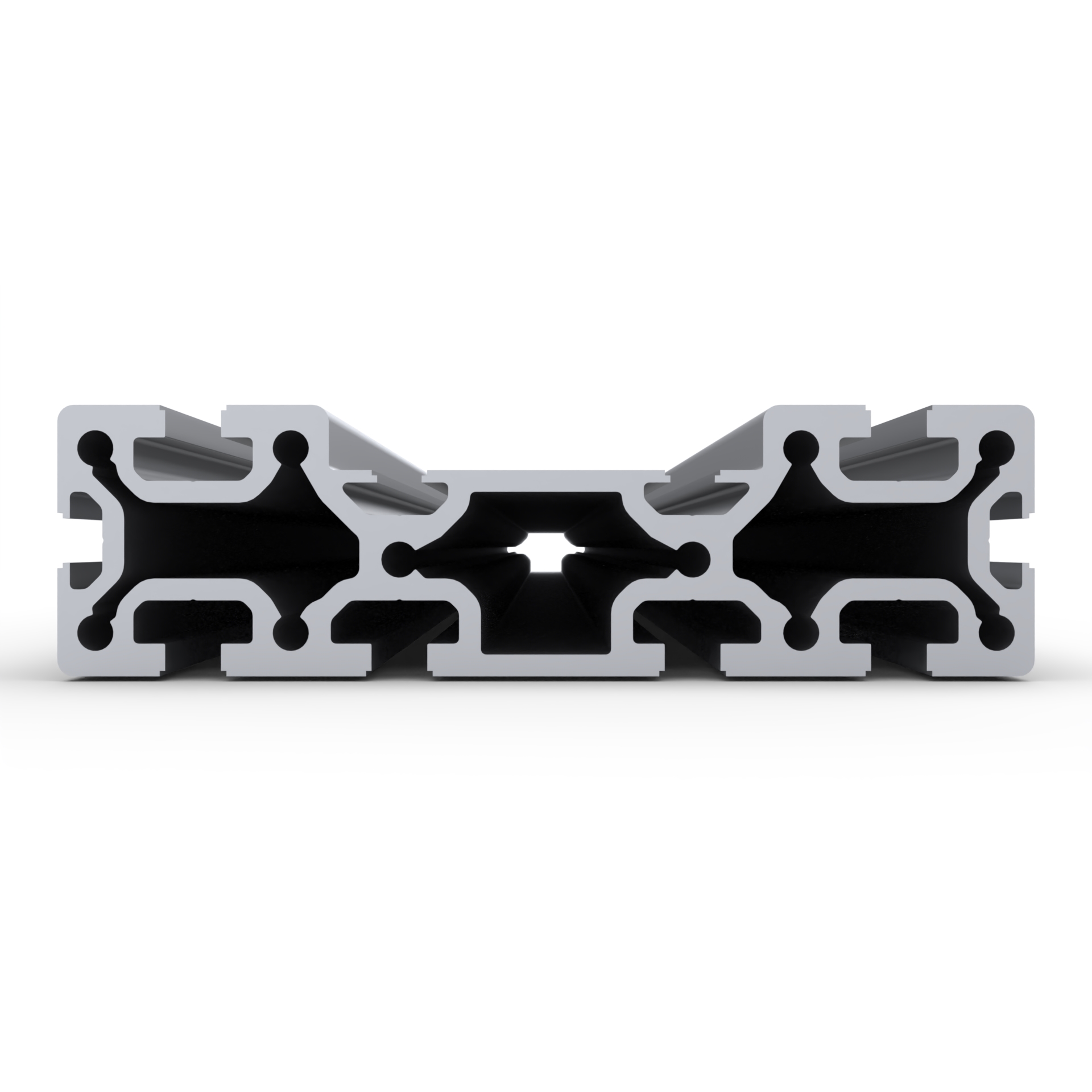

Алюминиевый профиль 50х180
Конструкционный профиль 50х180
Станочный профиль 50х180

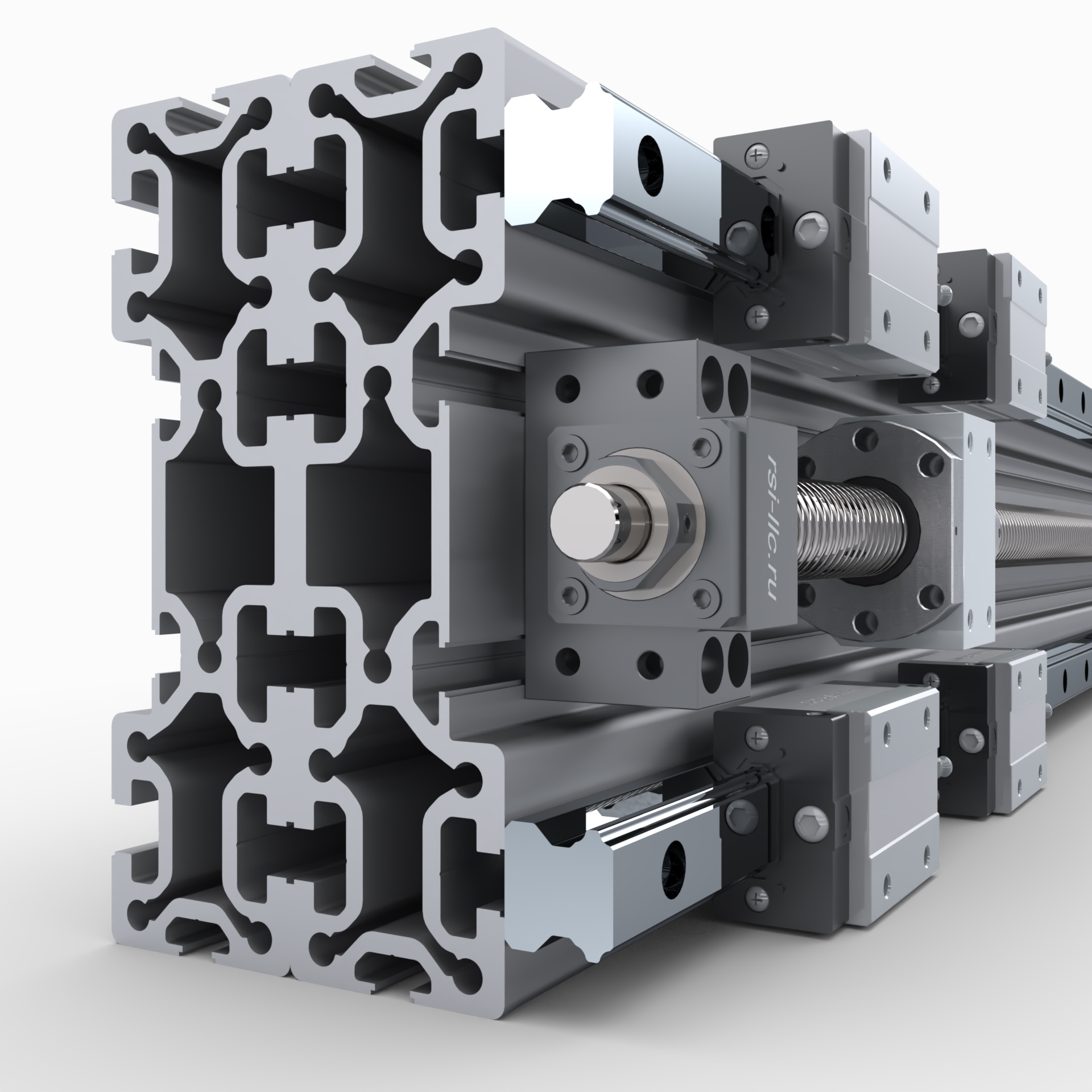

Пример сборки портала на сдвоенном профиле 50х180

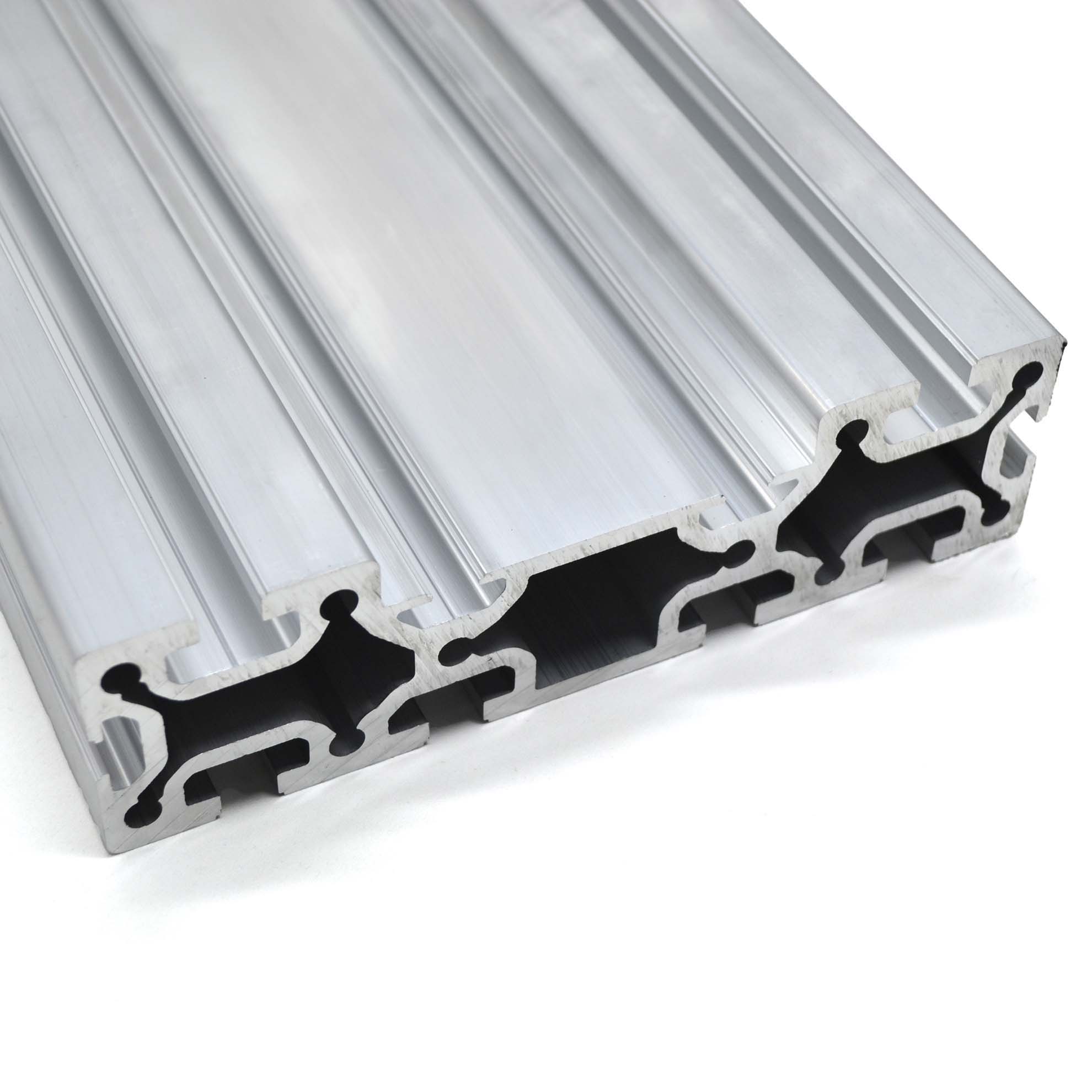

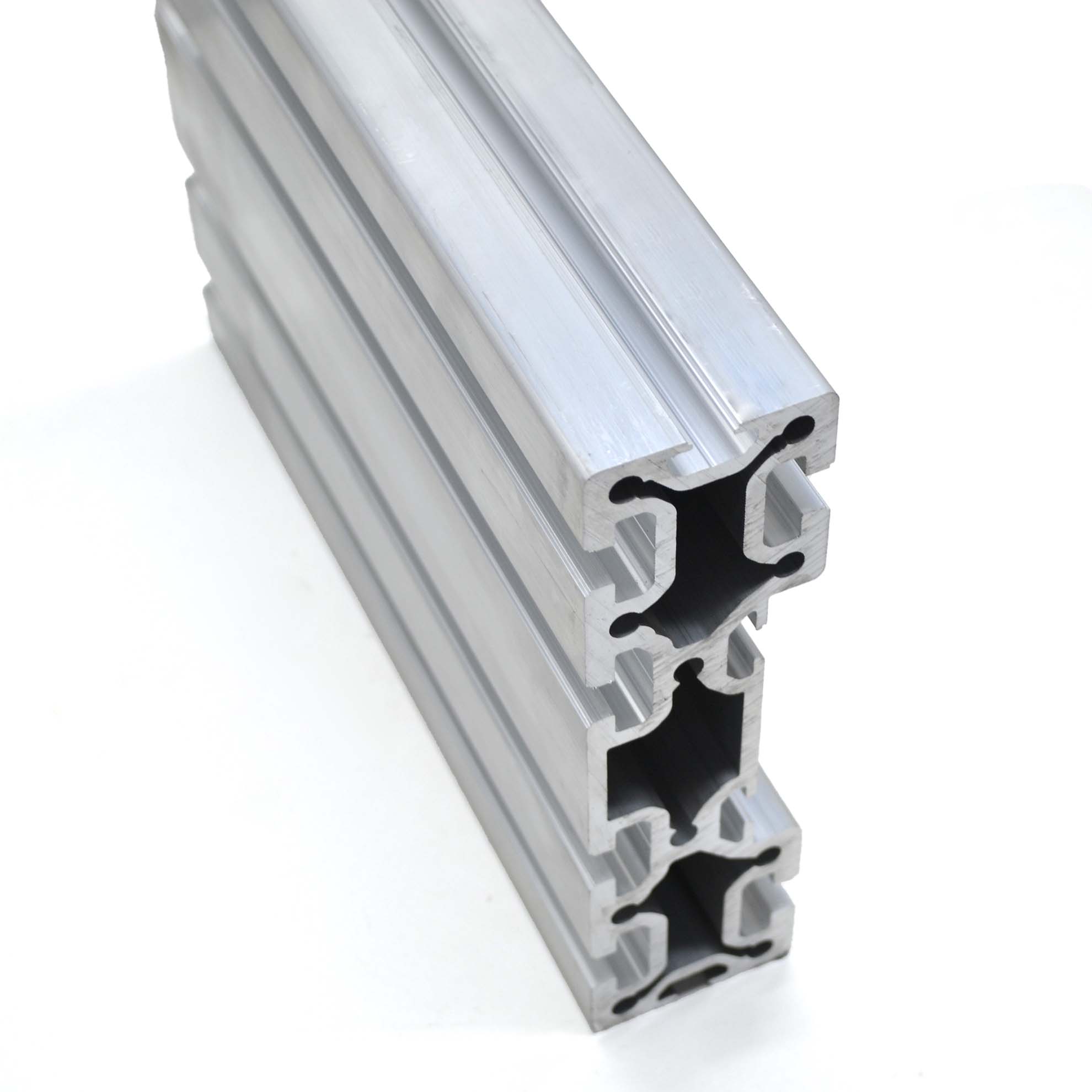

Станочный профиль 50х180 мм, пазы 8 и 10 мм

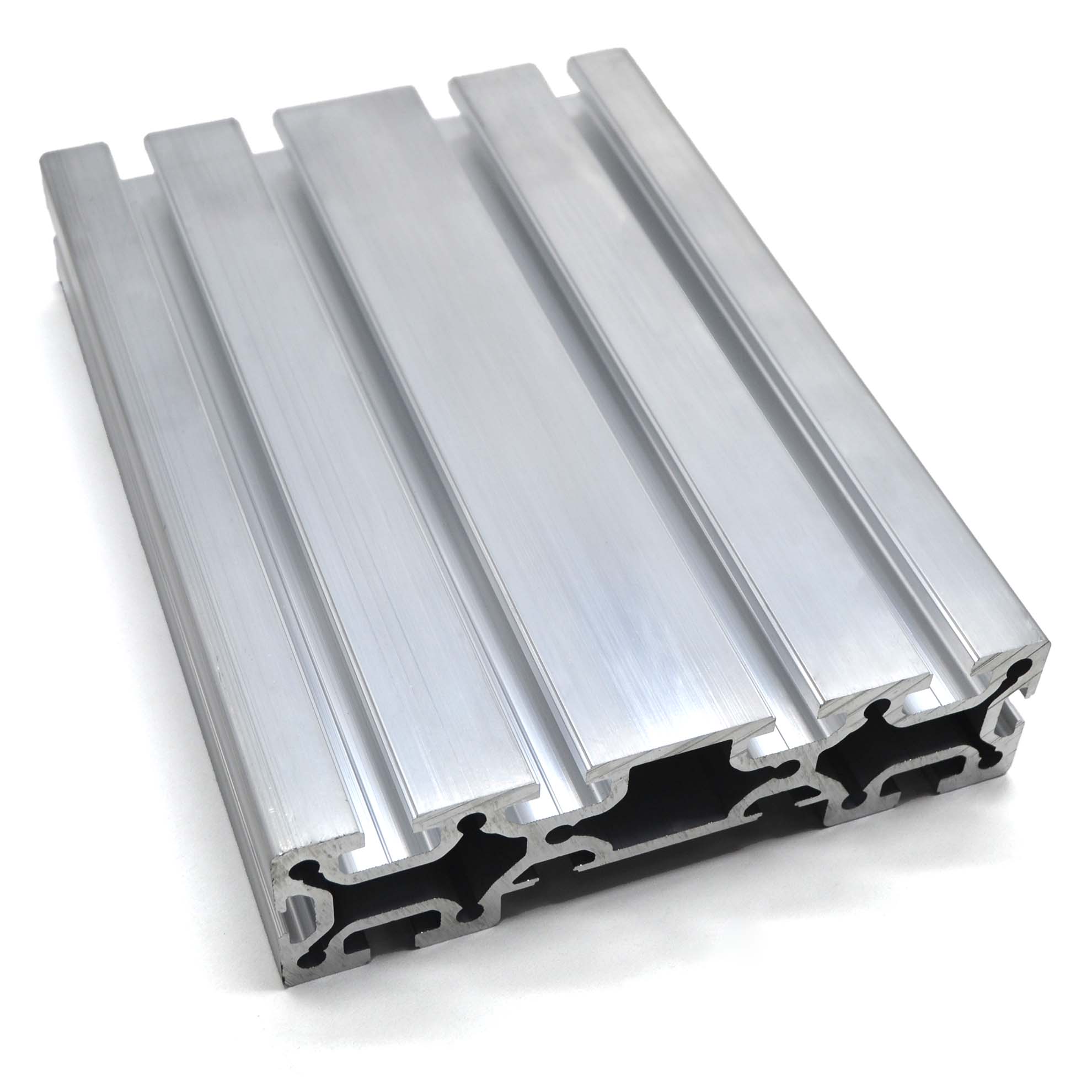

Конструкционный профиль для станков 50х180 мм, без покрытия

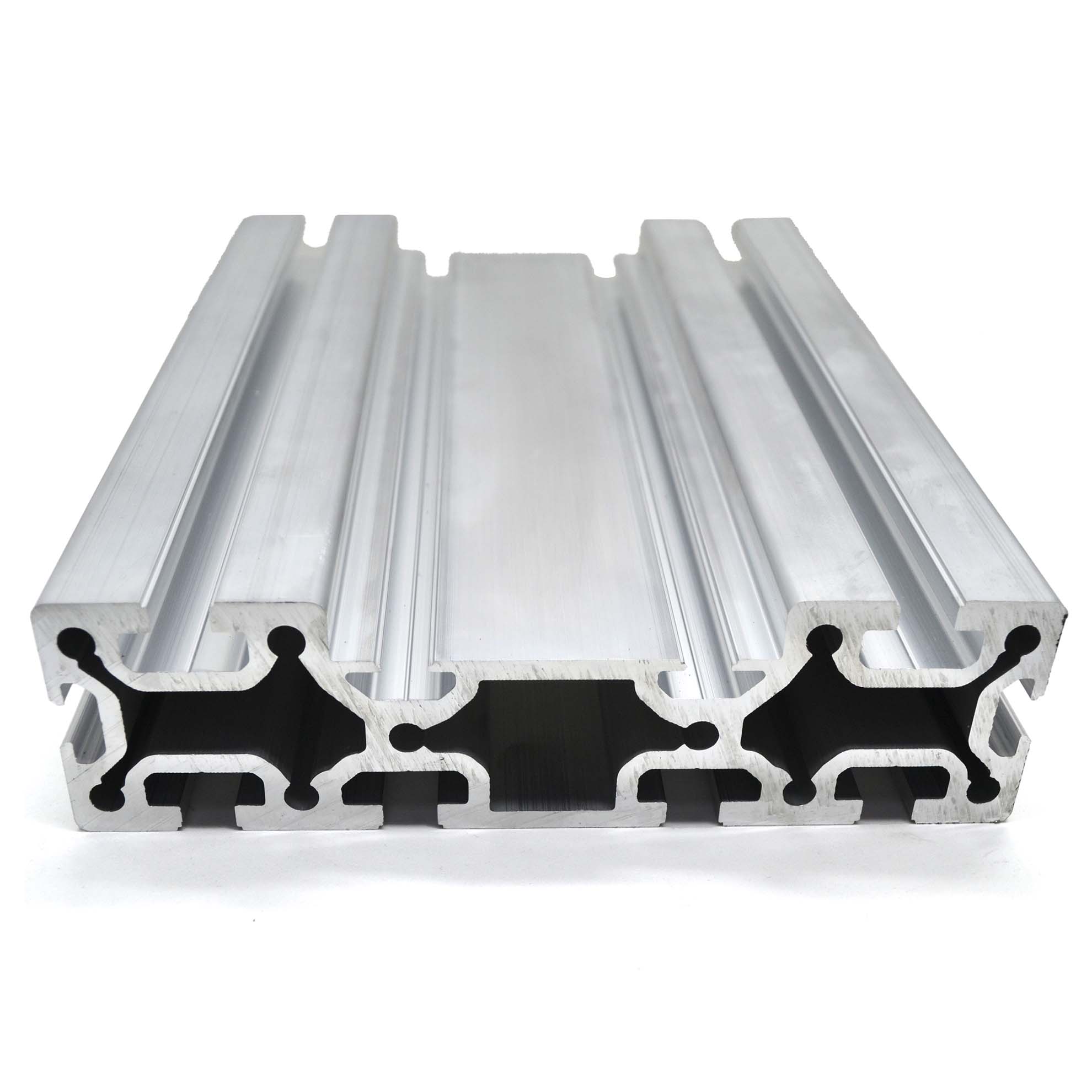

Алюминиевый станочный профйиль 50х180 мм, без покрытия

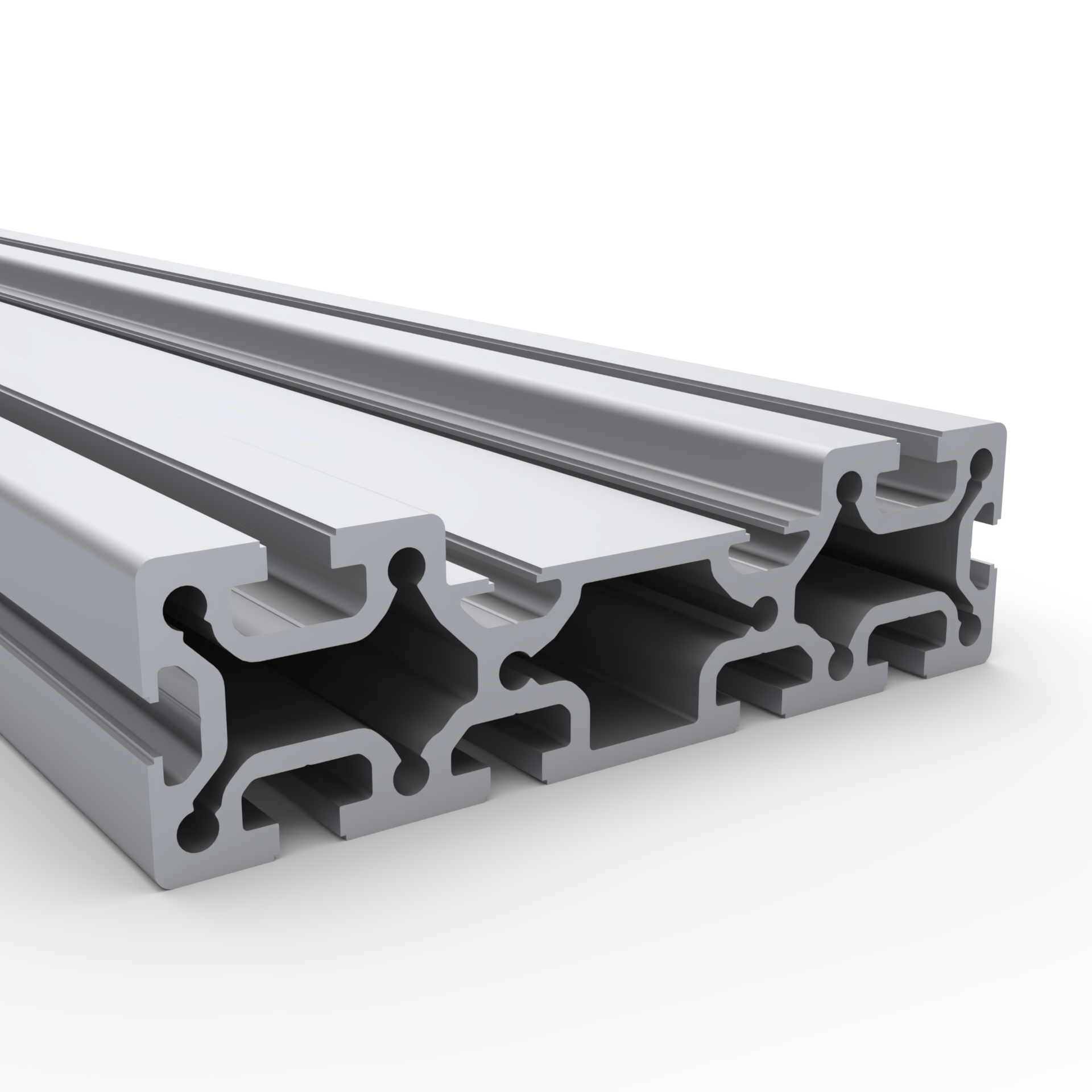

Профиль конструкционный для станков с ЧПУ, 50х180 мм

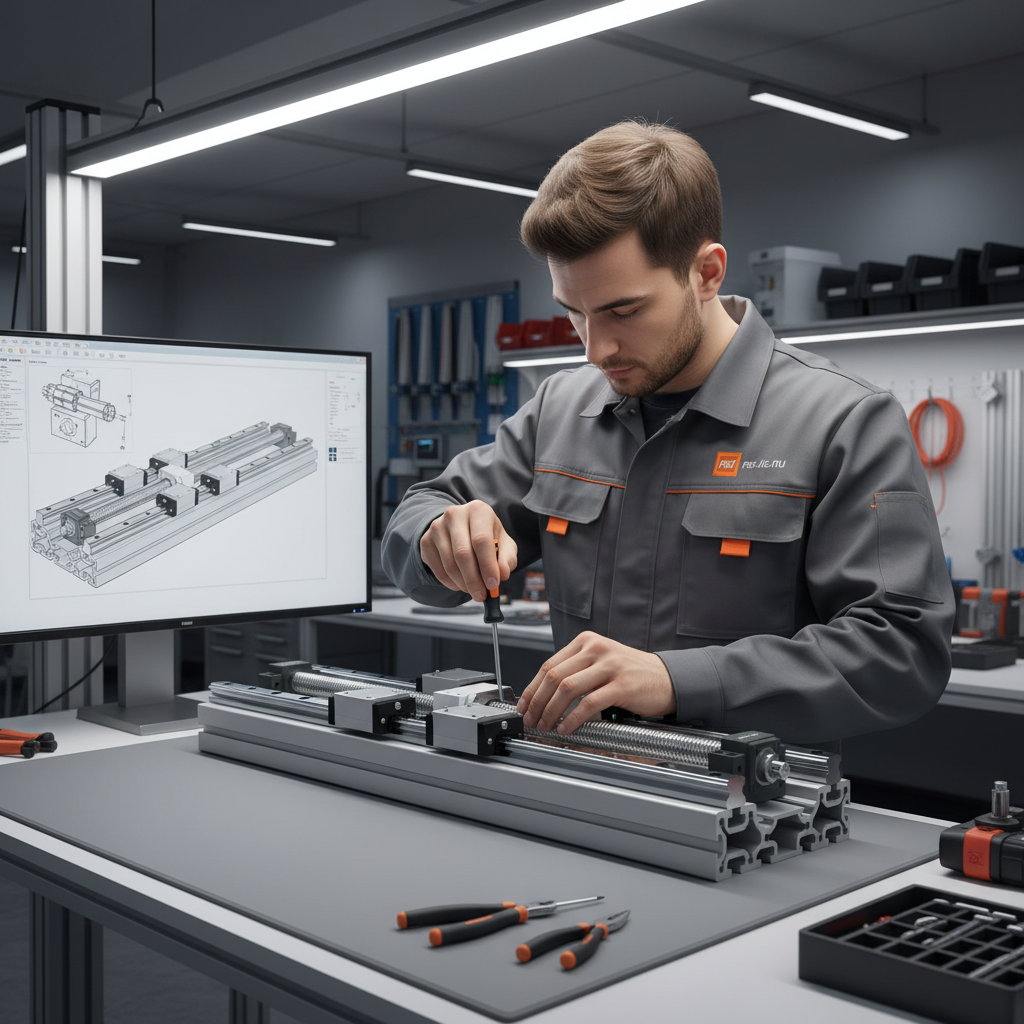

Сборка модуля линейного перемещения из профиля 50х180

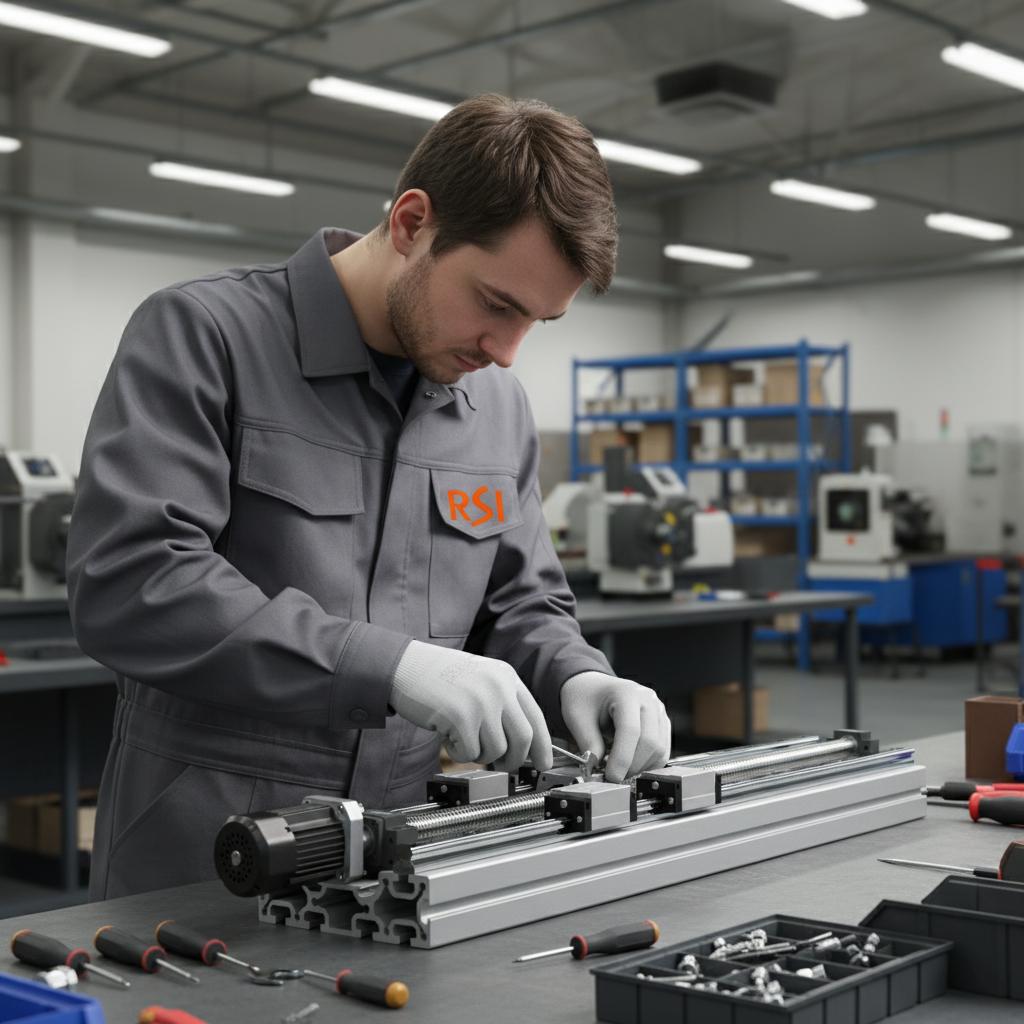

Процесс сборки модуля линейного перемещения на базе профиля 50х180
8 950.00 руб. от 1 м.
( -3 % )
8 681.50 РУБ.
от 3 м.
( -5 % )
8 502.50 РУБ.
от 10 м.
( -8 % )
8 234.00 РУБ.
от 20 м.
( -10 % )
8 055.00 РУБ.
от 30 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-50180-BP | Профиль 50х180 для станков пазы 8 и 10 мм (Без покрытия)
НА СКЛАДЕ:
80 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-50180-BP ): 110 руб.
Ширина реза: 5 мм.
Кратность продажи: 100 мм
Минимальная длина ликвидного остатка: 1010 мм
Максимальная длина заготовки: 6040 мм
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-50180-BP | Профиль 50х180 для станков пазы 8 и 10 мм (Без покрытия) (3D Модель).STEP
Скачать

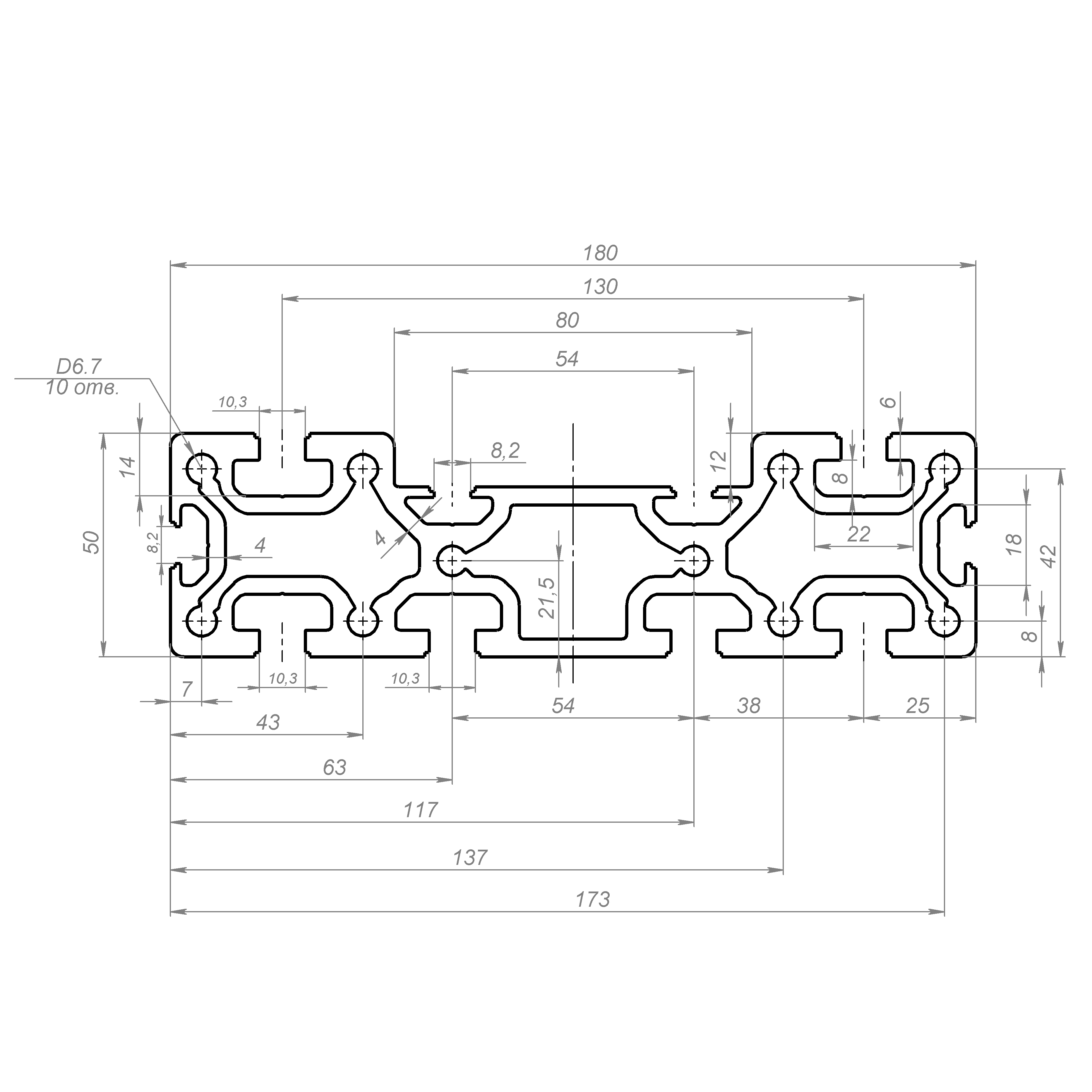

2. OB-50180-BP | Профиль 50х180 для станков пазы 8 и 10 мм (Без покрытия) (Чертеж).DXF
Скачать

Описание

Конструкционный профиль 50х180 имеет пазы 10 мм и 8 мм.
К пазу 10 мм походит любая фурнитура совместимая с пазом 10 мм.
Важно! К пазу 8 мм подходит только фурнитура с совместимая с серией 30.

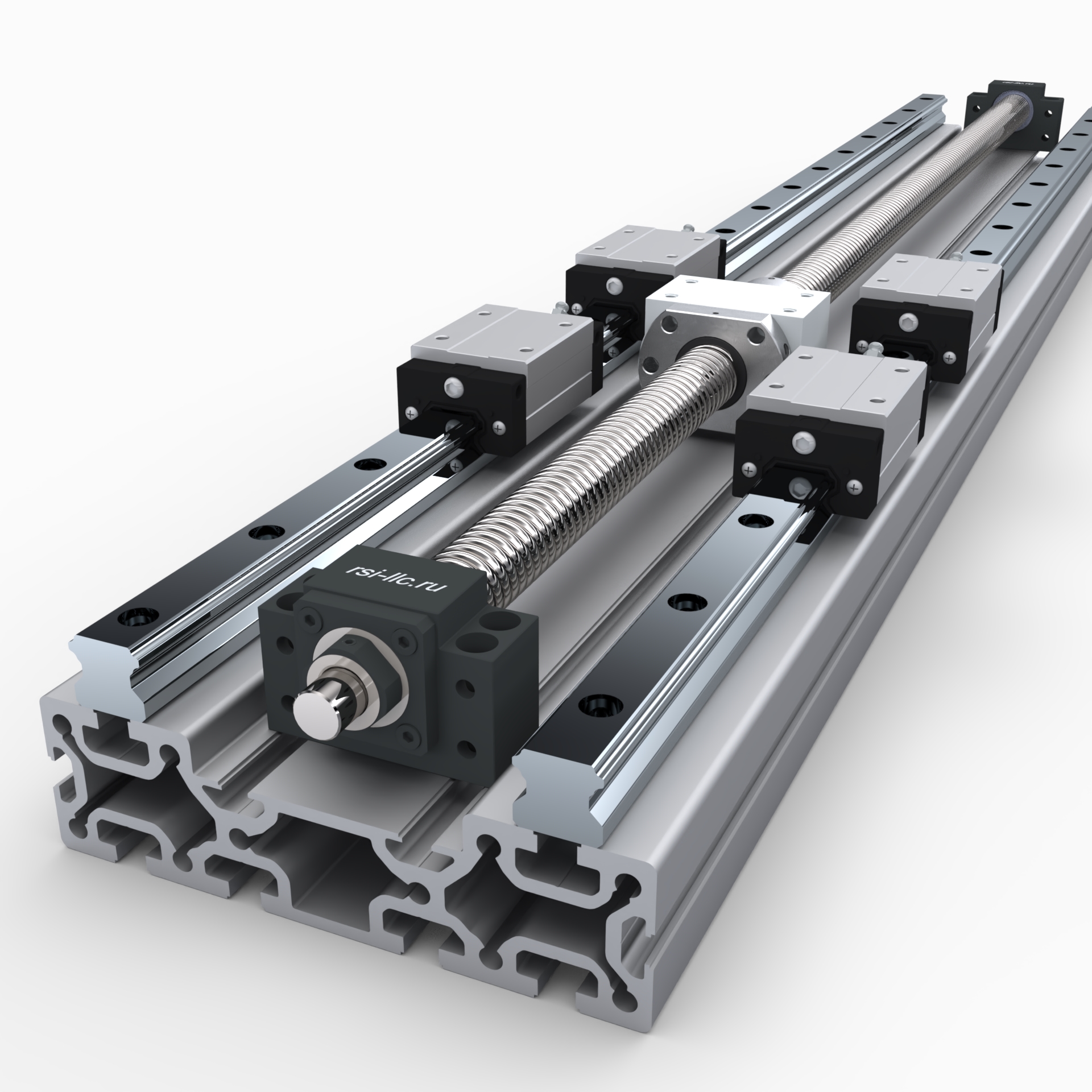

При использовании профильных рельс TRH-25 и опор ШВП BK15 и BF-15, с ШВП 2505 или 2510 + гайка SFU-2505 или 2510, плоскость крепления держателя гайки MDG25 совпадет с плоскостью крепления бесфланцевых кареток TRH25-B. При этом корпус каретки не задевает за корпус опорного подшипника.

Данный станочный профиль может использоваться для построение любой из осей станка.
Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-50180-BP
Страна производства Россия:
 Россия
Длина профиля(макс), мм:
 6040 и 3040
Дробеструйная обработка:
 нет
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 8,8
Площадь сечения, см2:
 32.48
Момент инерции, Ix(см4):
 1066,23
Момент инерции, Iy(см4):
 81,52
Момент сопротивления, WX (см3):
 118,47
Момент сопротивления, WY (см3):
 32,6
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-50180-BP
