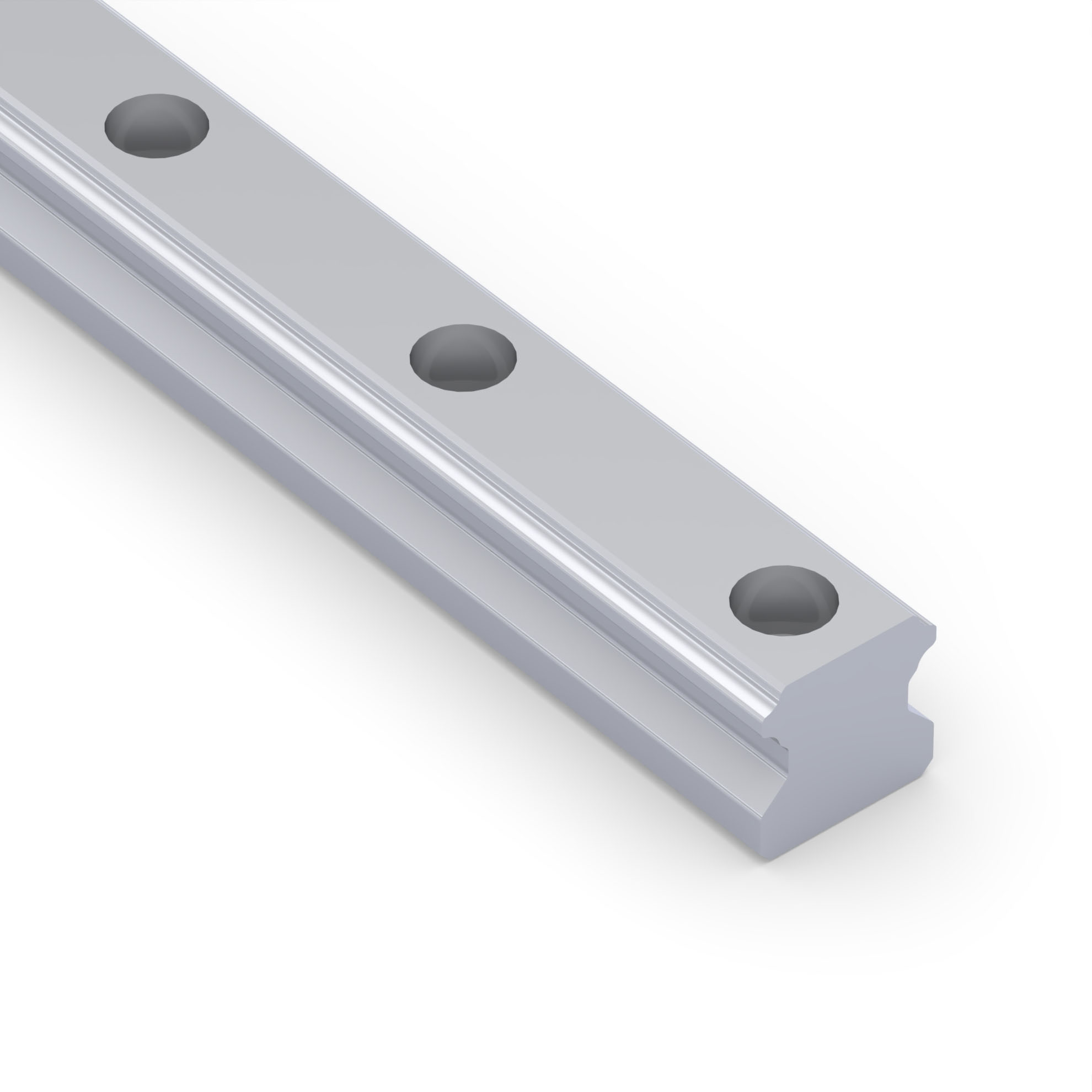

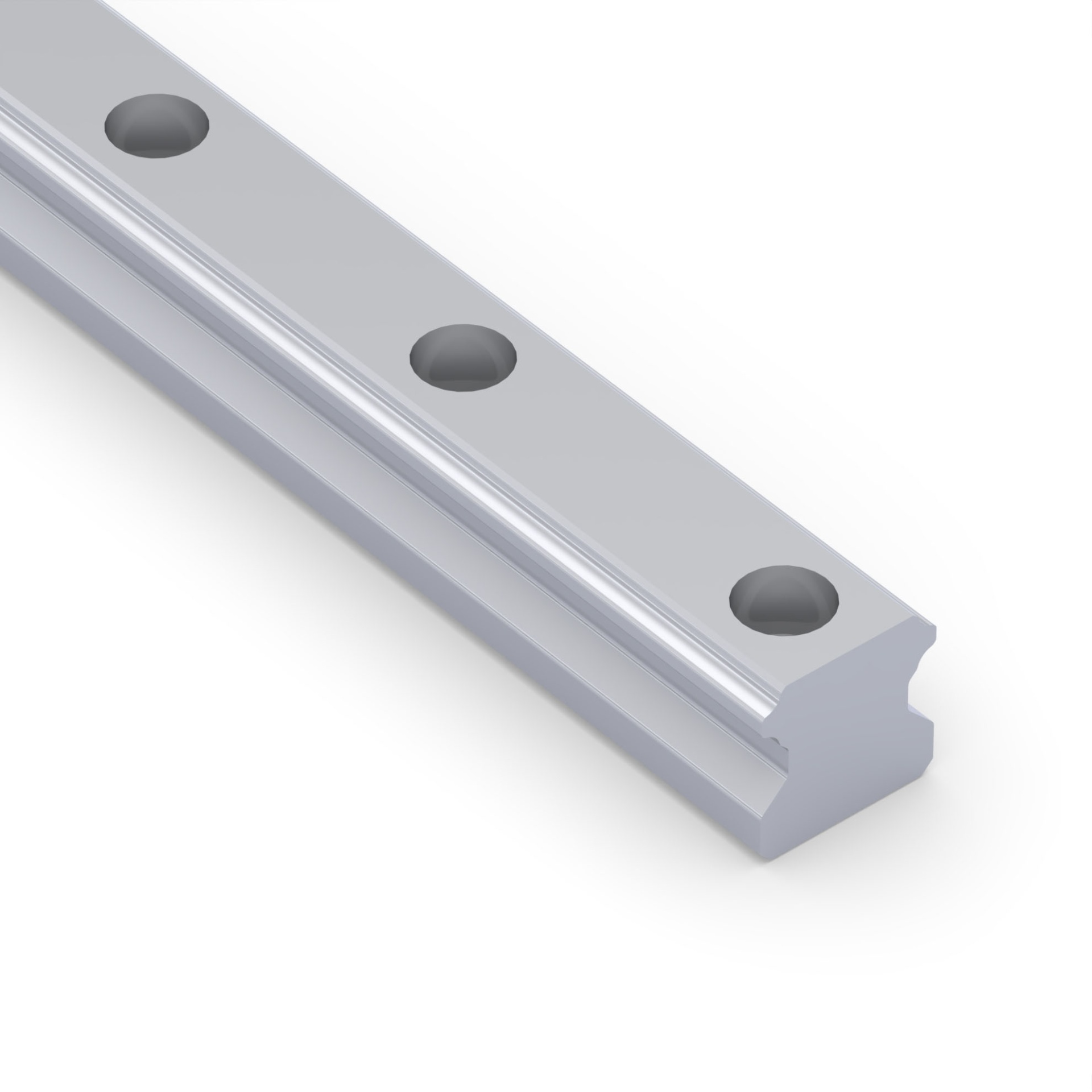

TRH25 | Профильная рельсовая направляющая 25 мм

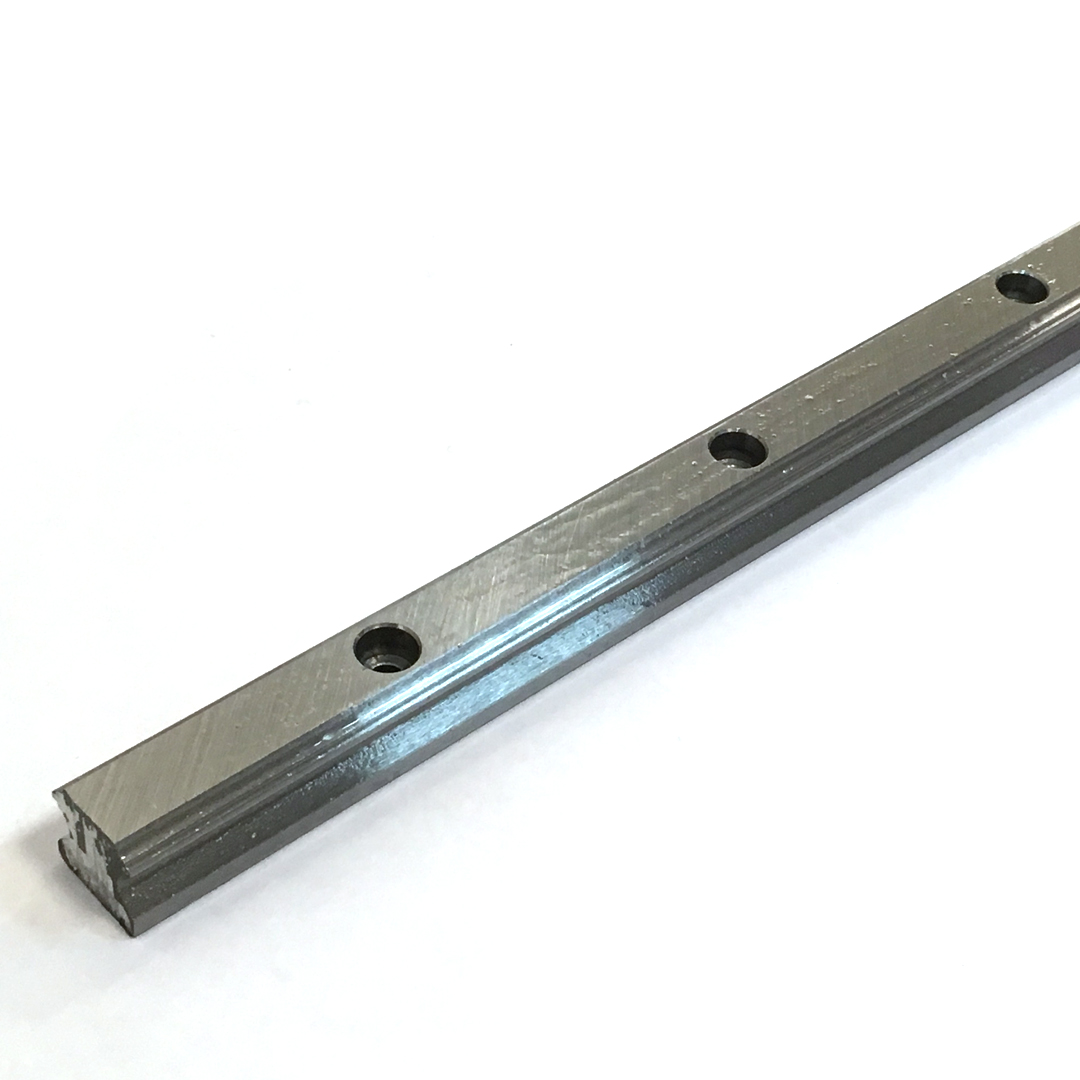

Профильная рельсовая направляющая 25мм артикул TRH25

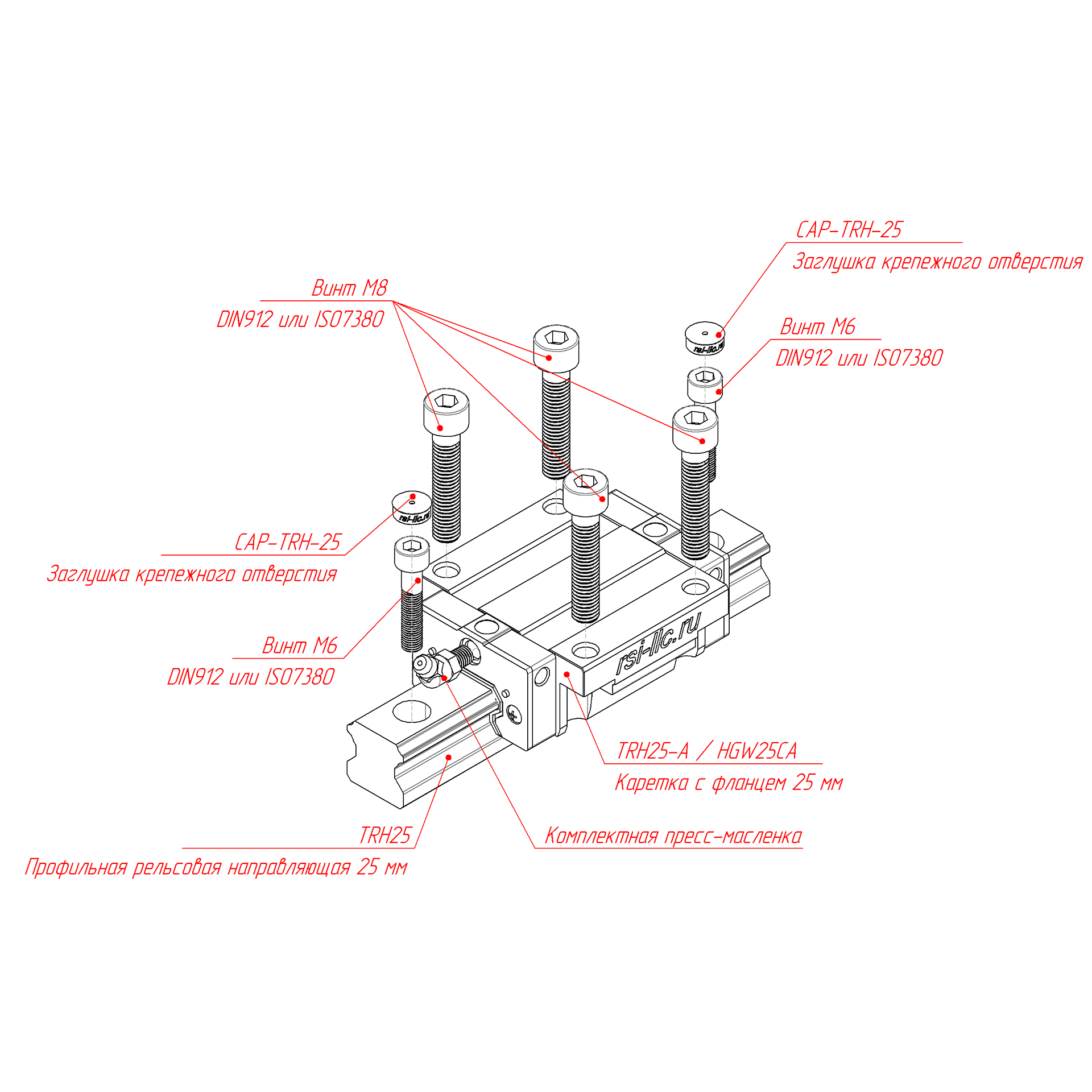

Схема установки каретки с фланцем на рельсовую направляющую TRH25

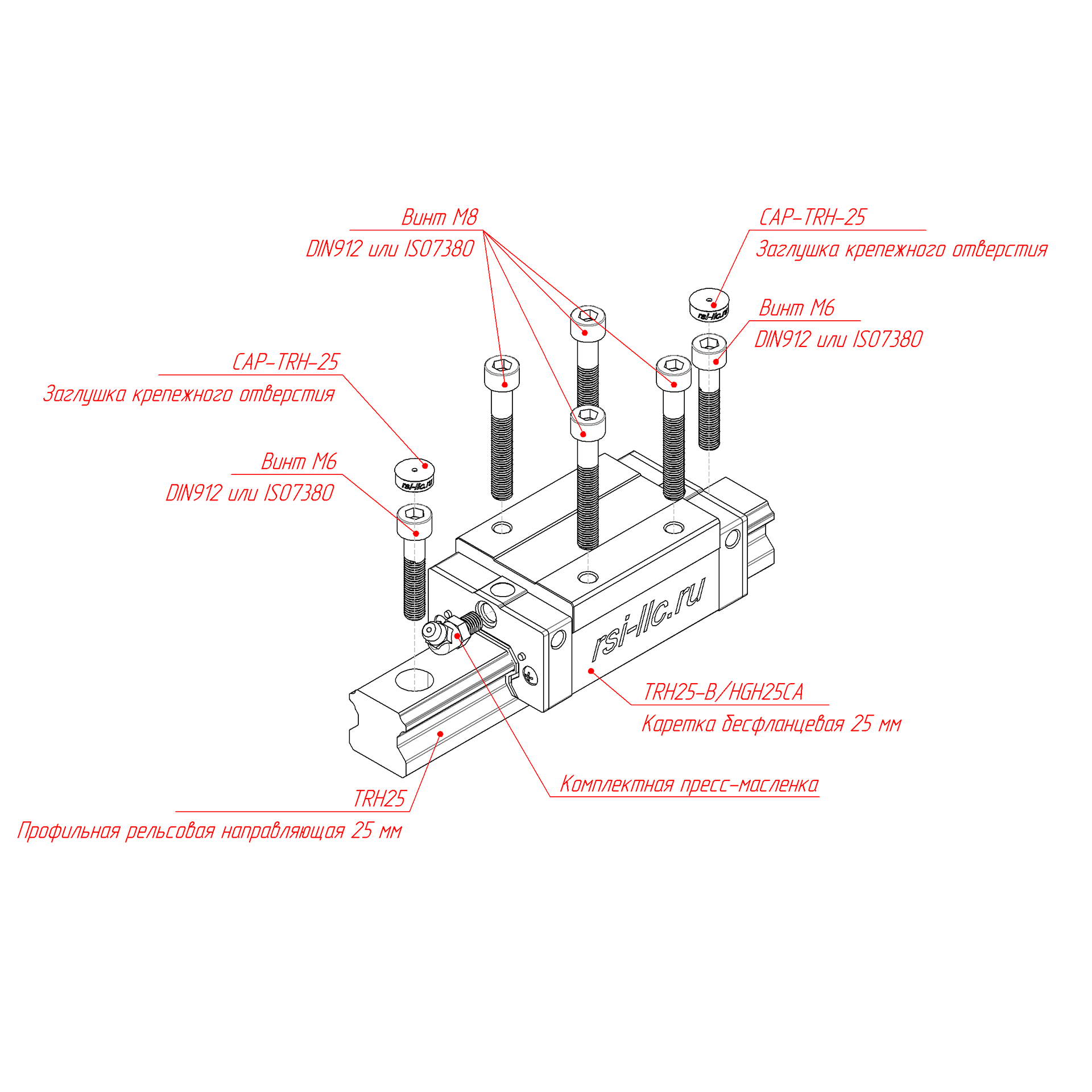

Схема установки бесфланцевой каретки на рельсовую направляющую TRH25

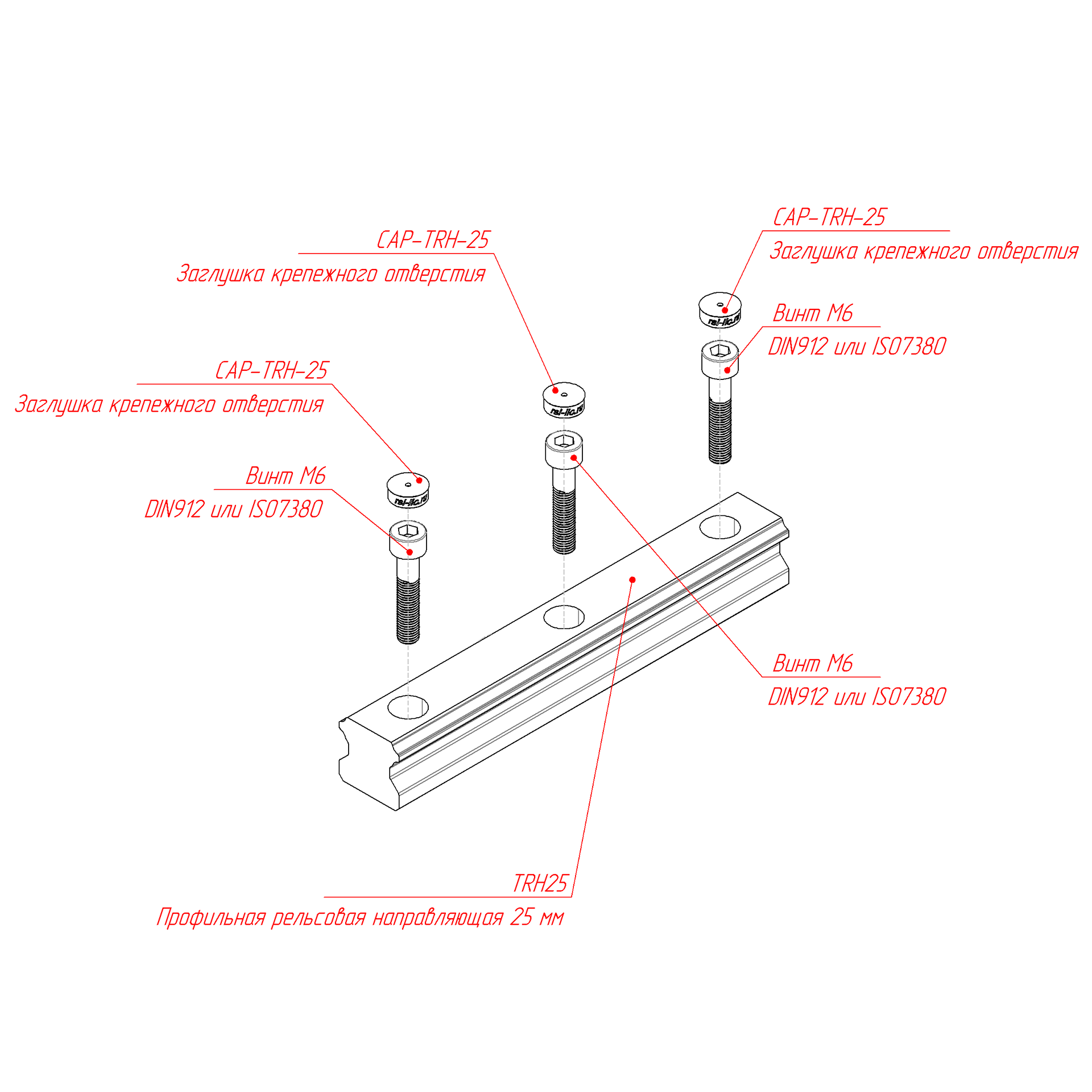

Установка профильной рельсы TRH25 винтами с профильными заглушками
TRH25 | Профильная рельсовая направляющая 25 мм изображение 4
TRH25 | Профильная рельсовая направляющая 25 мм изображение 5
TRH25 | Профильная рельсовая направляющая 25 мм изображение 6
TRH25 | Профильная рельсовая направляющая 25 мм изображение 7
TRH25 | Профильная рельсовая направляющая 25 мм изображение 8
TRH25 | Профильная рельсовая направляющая 25 мм изображение 9
TRH25 | Профильная рельсовая направляющая 25 мм изображение 10
TRH25 | Профильная рельсовая направляющая 25 мм изображение 11
4 750.00 руб. от 1 м.
( -2 % )
4 655.00 РУБ.
от 4 м.
( -4 % )
4 560.00 РУБ.
от 4 м.
( -6 % )
4 465.00 РУБ.
от 12 м.
( -8 % )
4 370.00 РУБ.
от 20 м.
( -10 % )
4 275.00 РУБ.
от 28 м.
( -12 % )
4 180.00 РУБ.
от 36 м.
RSI
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами или с резкой пополам:
4.01 м
добавить
2+2 м
добавить
Наличие TRH25 | Профильная рельсовая направляющая 25 мм
НА СКЛАДЕ: 300 м.
В ПУТИ: 4 м.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. TRH25 | Профильная рельсовая направляющая 25 мм (3D Модель).STEP
Скачать

Описание

Стальной профильный рельс он же  направляющая для станка с ЧПУ, и прочих точных систем линейных перемещений.
Типоразмер 25 мм.
Рельс TRH25 полностью аналогичен по размерам рельсам Hiwin HGR25.
Рез осуществляется абразивной отрезной пилой, в следствие чего:
Точность реза составляет ±5мм. Кроме этого, заказанная длина может быть на 10 мм короче (толщина диска + биение отрезной пилы). Угол реза в 90 градусов не гарантируется. На концах возможны цвета побежалости, расстояние от концов до отверстий также не регламентируется. Просьба учитывать эти условия при заказе продукции.
Для получение большей точности предусмотрите соответствующий припуск в заявке, для последующей самостоятельно обработки в точный размер.

Характеристики

Артикул:
 TRH25
Длина профиля(макс), мм:
 4010
Вес, кг/м:
 3,3
