RSI-21003-1 | Станок для выравнивания слэбов 600х2500 мм (комплект для сборки)

RSI-21003-1 | Станок для выравнивания слэбов 600х2500 мм (комплект для сборки)

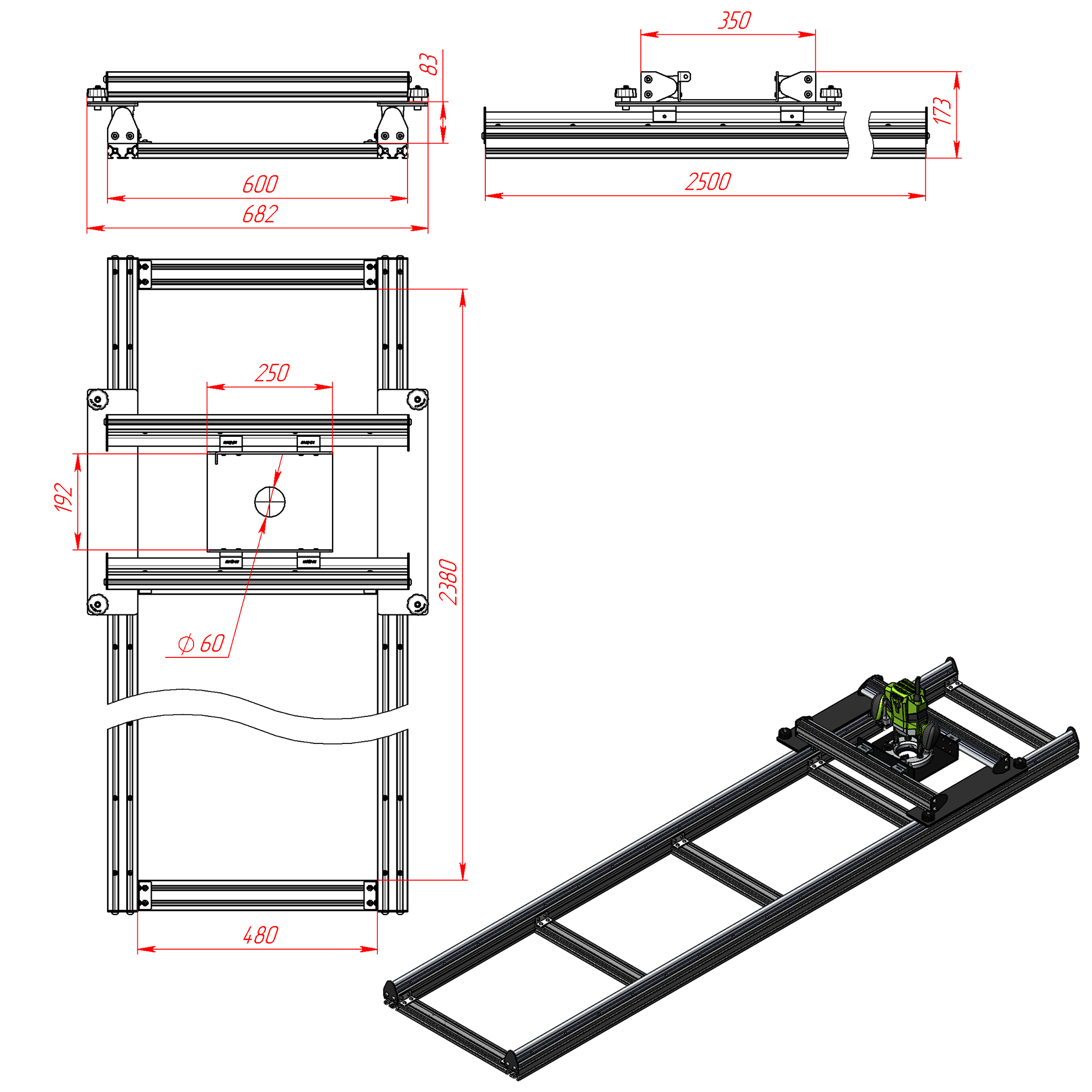

Чертёж: RSI-21003-1 — общий вид станка

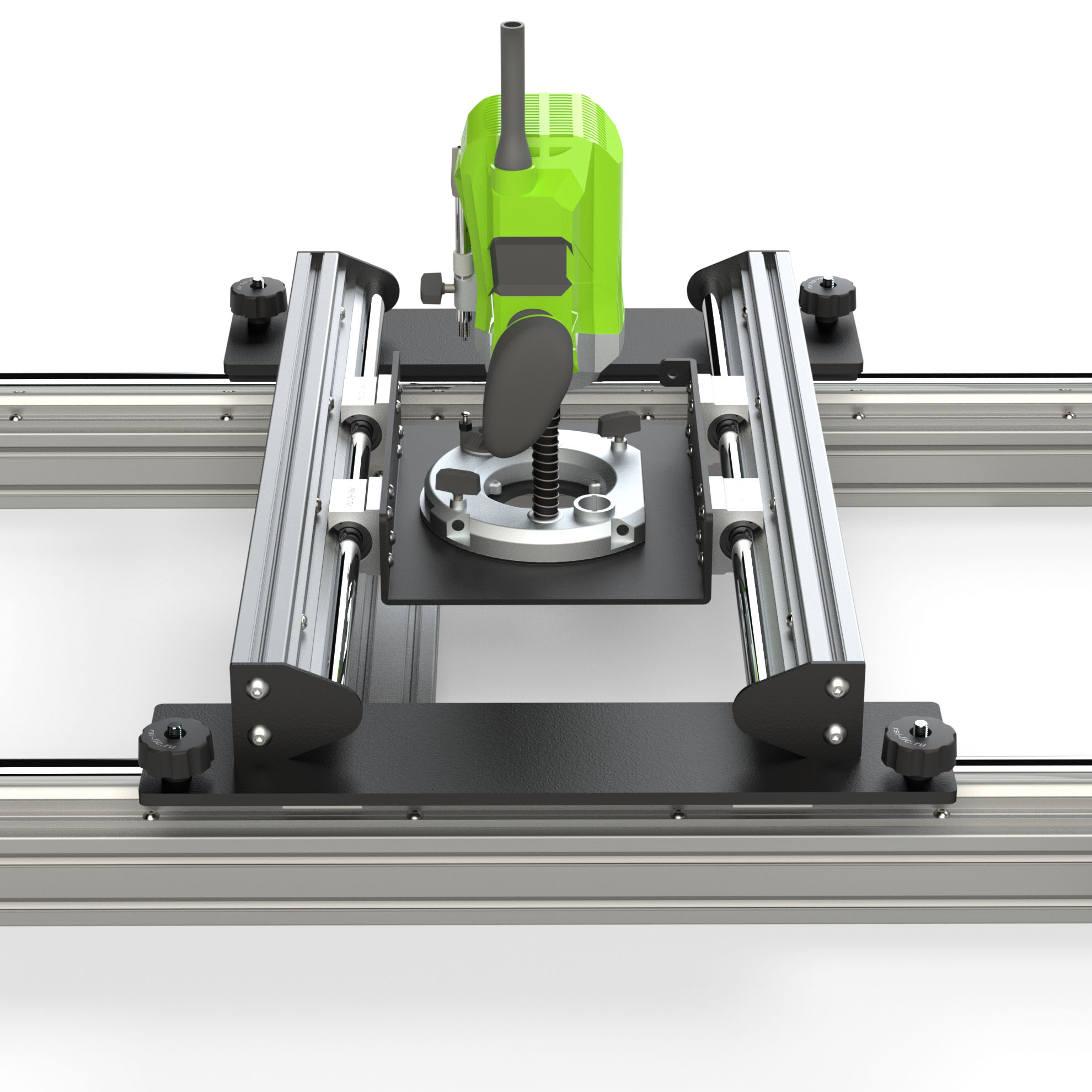

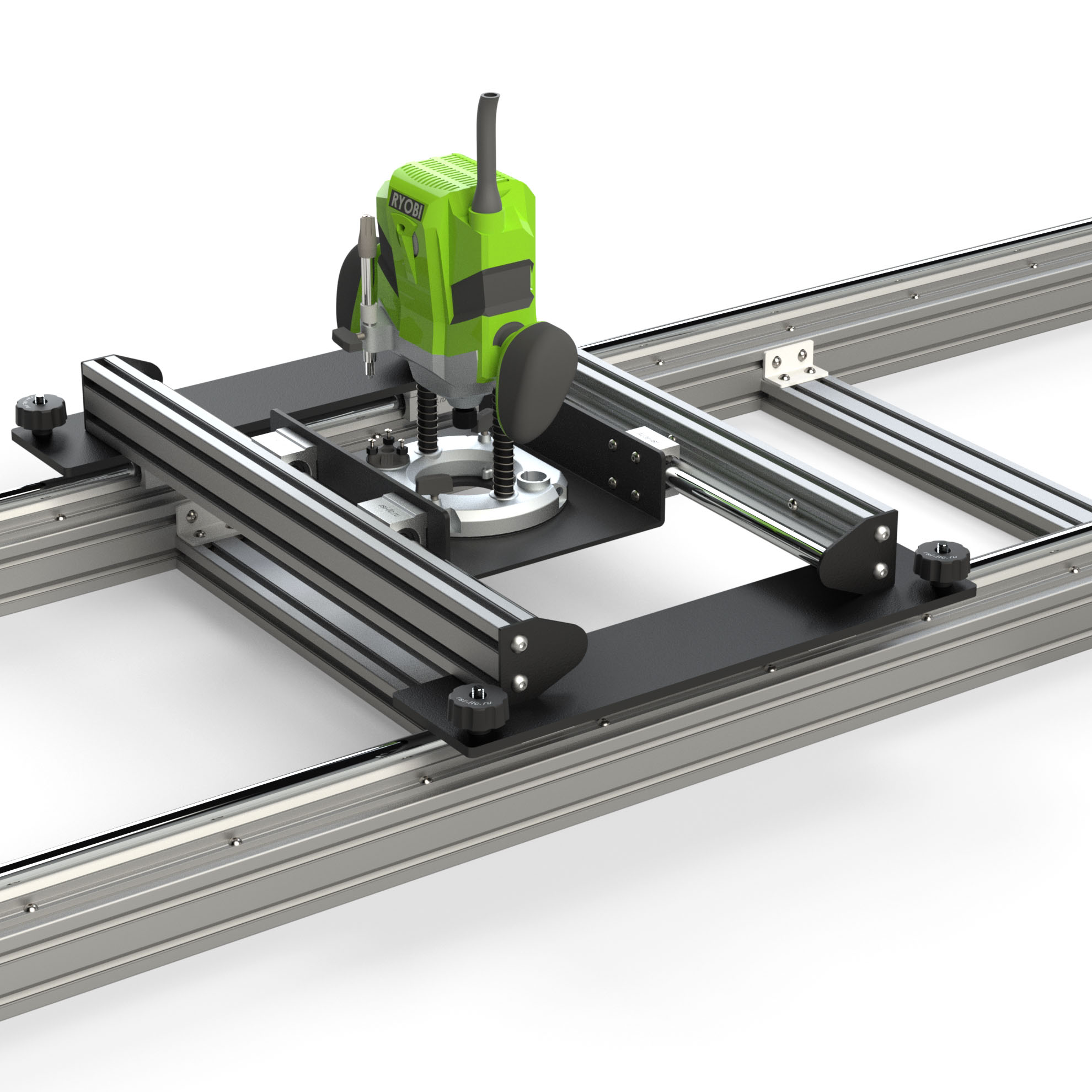

RSI-21003-1 — станок для выравнивания слэбов 600×2500 мм

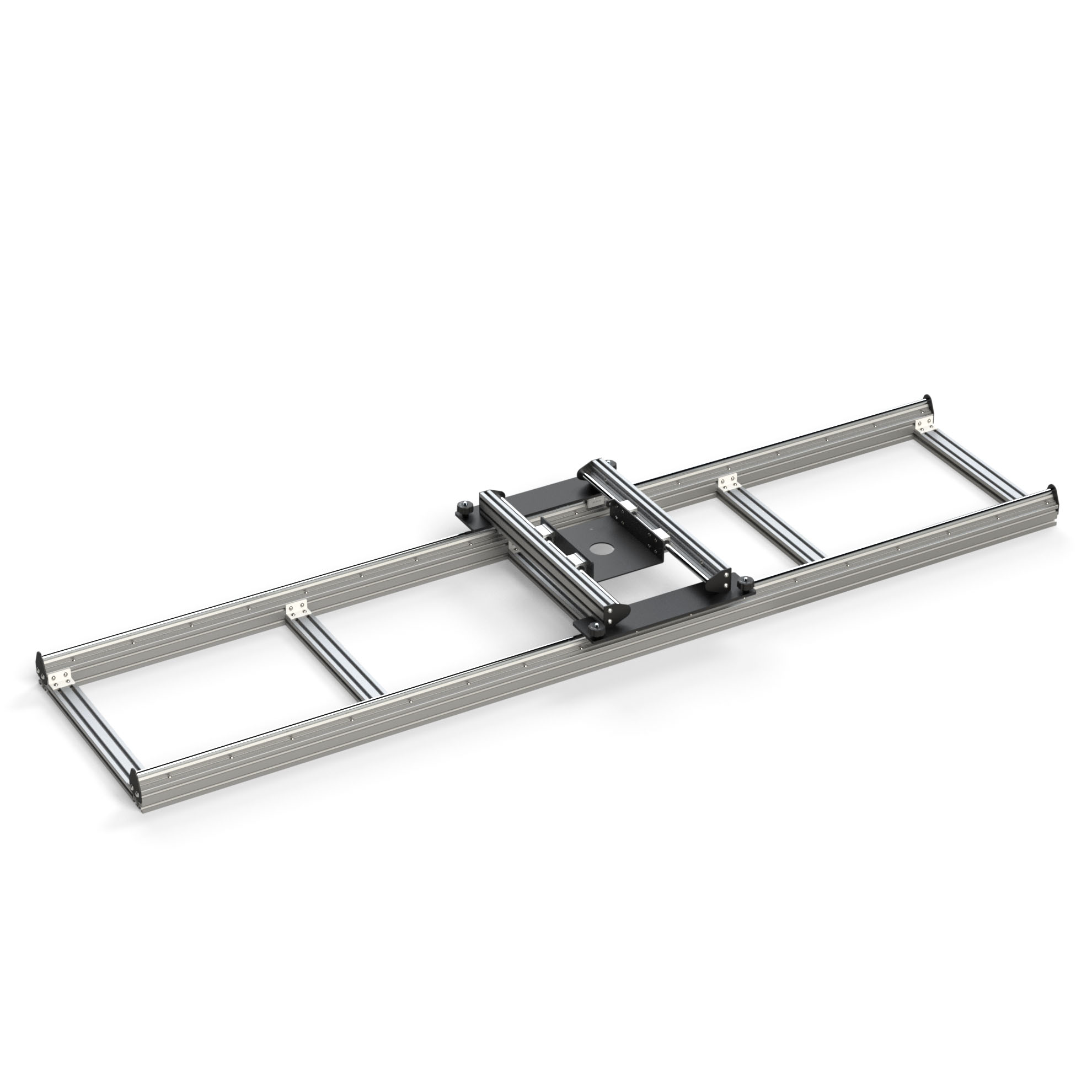

RSI-21003-1 общий вид станка для выравнивания слэбов 600x2500

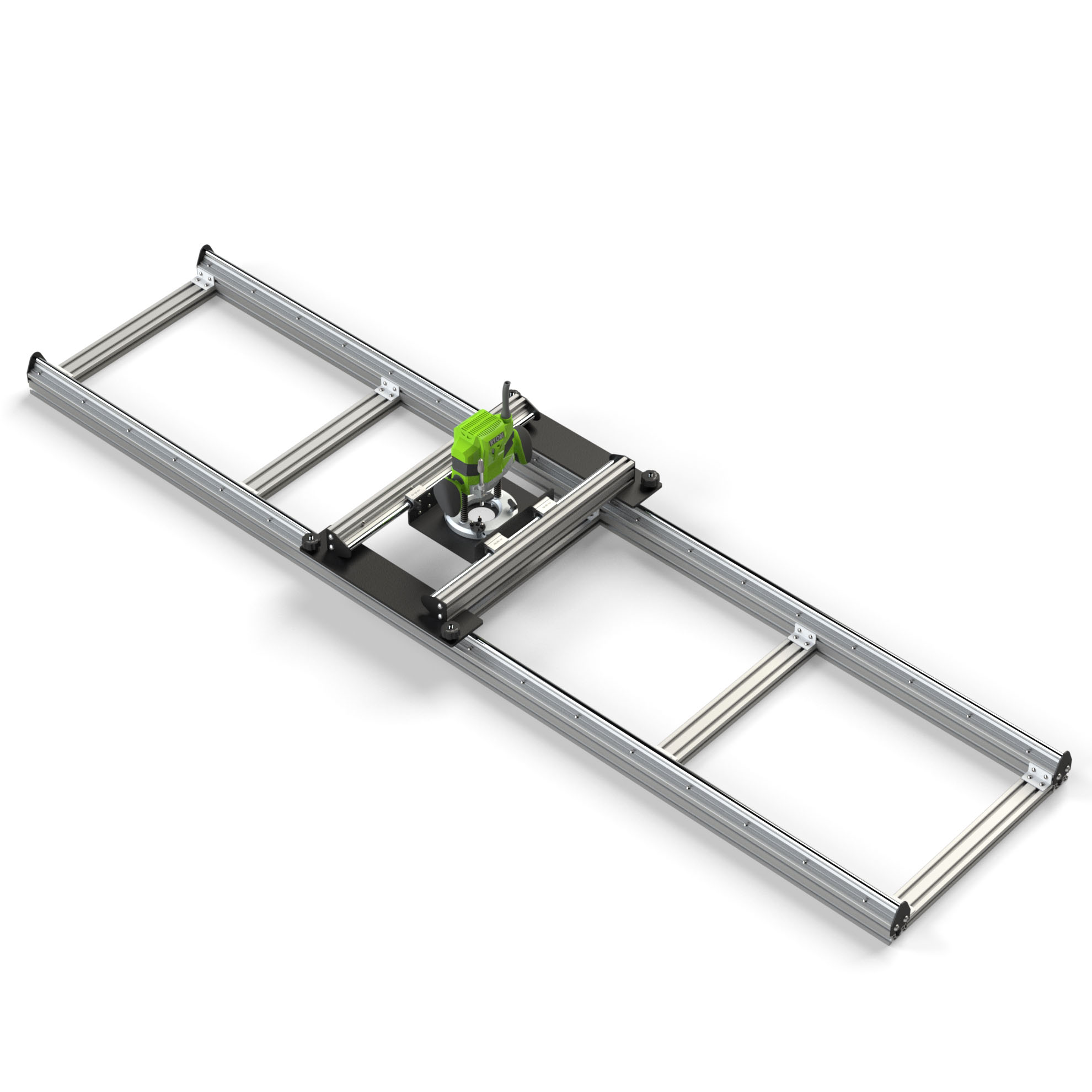

RSI-21003-1 — Станок для выравнивания слэбов 600×2500 мм

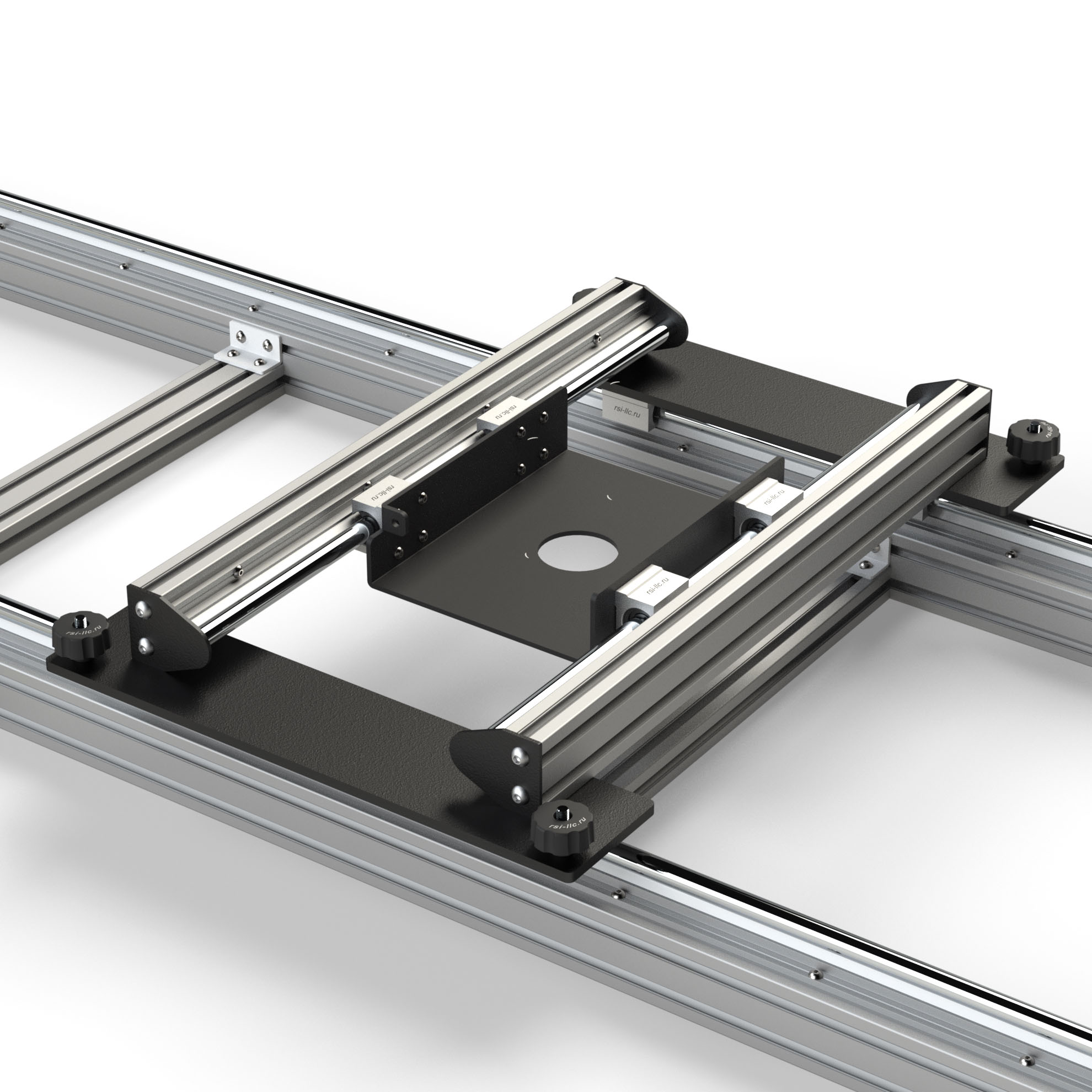

Рабочая зона 600×2500 мм — RSI-21003-1

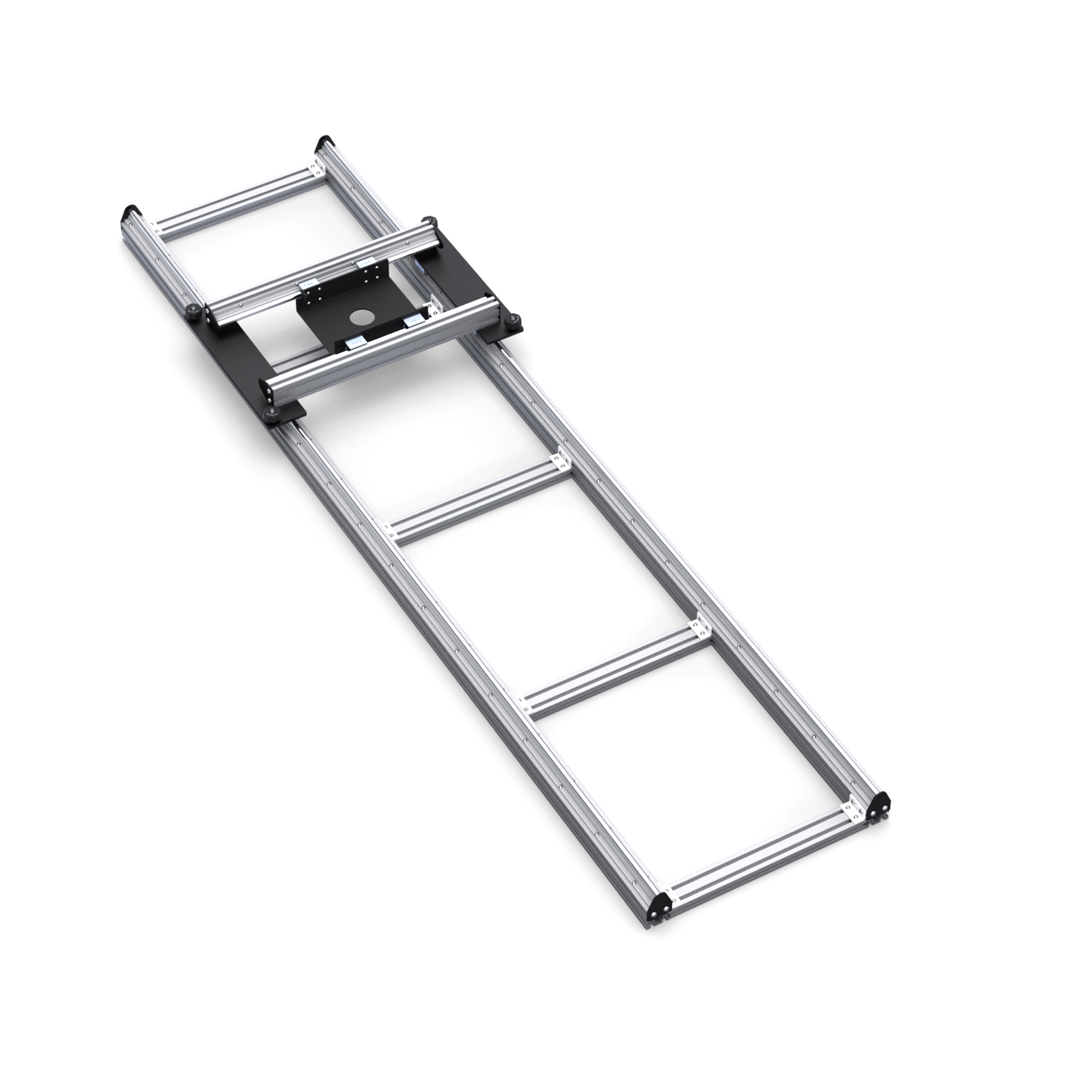

Алюминиевый конструкционный профиль рамы станка RSI-21003-1
Алюминиевый профиль — рама RSI-21003-1
51 698.00 руб. от 1 шт.
RSI
добавить
Наличие RSI-21003-1 | Станок для выравнивания слэбов 600х2500 мм (комплект для сборки)
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие RSI-21003-1 | Станок для выравнивания слэбов 600х2500 мм (комплект для сборки)
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 3-5 рабочих дней

Предварительная стомость типового набора-комплекта по спецификации:
51698 Руб.

НаименованиеДлина, ммКоличество, шт.Комментарий
OB-6060B-BP | Профиль 60х60 мм. Паз 8 мм (Без покрытия)2500 мм2 шт.
OB-3060-SL-BP | Профиль облегченный 30х60 мм. Паз 8 мм (Без покрытия)600 мм2 шт.
OB-3060-SL-BP | Профиль облегченный 30х60 мм. Паз 8 мм (Без покрытия)480 мм5 шт.
SBR-C16 | Цилиндрический рельс D16 мм2500 мм2 шт.
SBR-C16 | Цилиндрический рельс D16 мм600 мм2 шт.
Распил в размер профиль 60x602 шт.
Распил в размер профиль 30х607 шт.
Распил в размер рельс SBR-C164 шт.
Нарезание резьбы М816 шт.
SBR16UU | Каретка для SBR D16 мм8 шт.
8102s | Стальной угловой соединитель 30х60 мм8 шт.
D42M8 | Барашек проходной М8, диаметр 42 мм4 шт.
RSI-21001-P-01 | Кронштейн крепления ручного фрезера D60 сталь 4 мм1 шт.
RSI-21001-P-02 | Комплект (4 шт.) пластин крепления портала ручного фрезера1 шт.
RSI-21001-P-03 | Пластина 3060 стопор SBR-C168 шт.
5066 | Сухарь пазовый, паз 8, М5, серия 3092 шт.
5067 | Сухарь пазовый, паз 8, М6, серия 3040 шт.
Винт М8х40 DIN912 под внутренний шестигранник4 шт.
Винт М5х12 ISO7380 (полусфера)100 шт.
Винт М6х10 ISO7380 (полусфера)40 шт.
Винт М8х20 ISO7380 (полусфера)16 шт.
Винт М5х12 DIN7991 (потай)16 шт.
Винт М6х12 DIN7991 (потай)8 шт.

Файлы для скачивания | чертежи | 3D-Модели

1. RSI-21003-1 | Станок для выравнивания слэбов 600х2500 мм (комплект для сборки) (3D-модель).STEP
Скачать
2. RSI-21003-1 | Станок для выравнивания слэбов 600х2500 мм (комплект для сборки) (Чертёж).PDF
Скачать

Описание

Набор комплект для самостоятельной сборки станка для калибровки СЛЭБОВ

Основные преимущества

  • Лёгкий монтаж без сварки — всё на болтах и пазах.
  • Модульная конструкция — легко изменить размеры или добавить аксессуары.
  • Высокая точность позиционирования благодаря рельсовым направляющим и регулировочным винтам.
  • Коррозионная стойкость и эстетичный внешний вид алюминия.
  • Компактность для мастерских с ограниченной площадью.

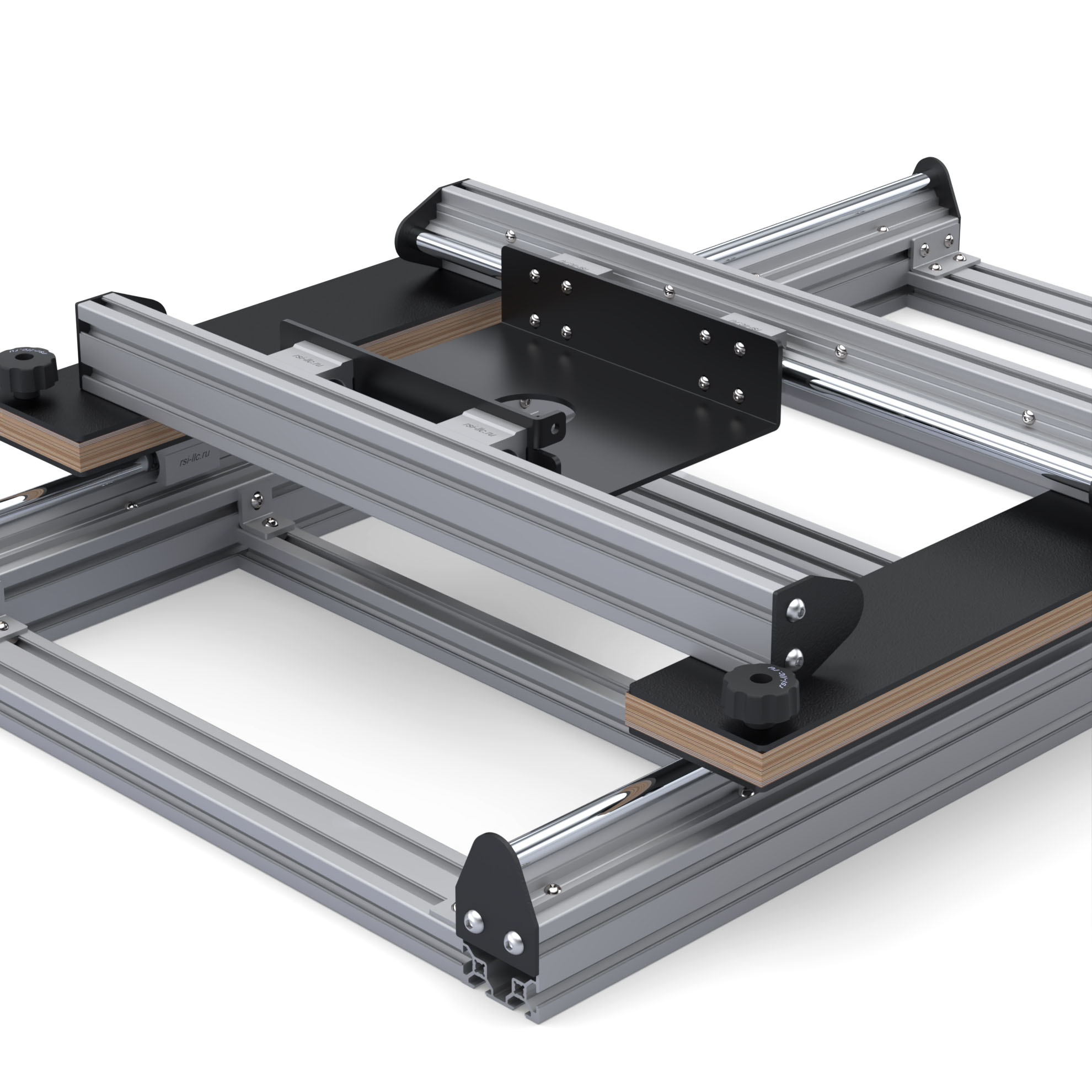

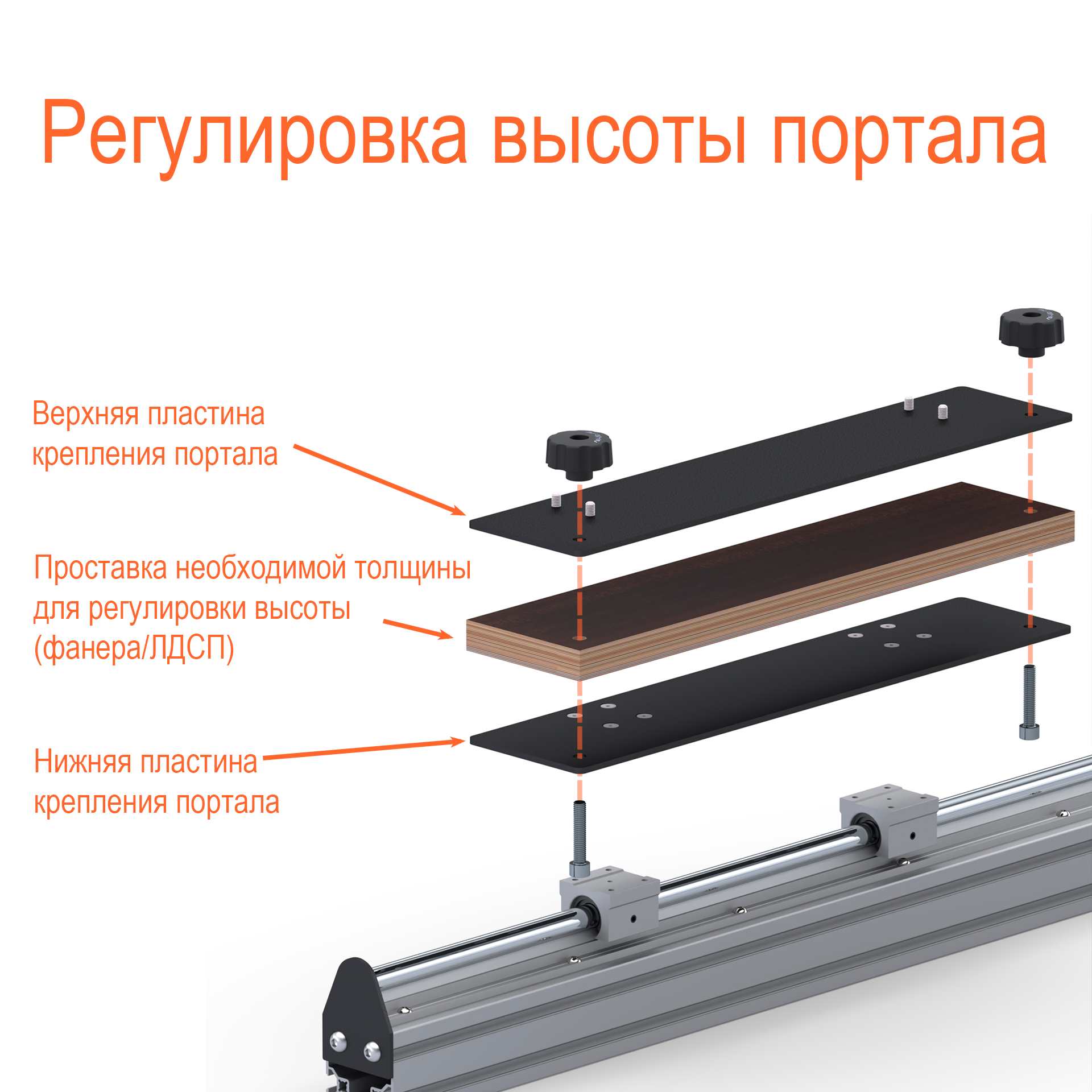

Расстояние от рабочей поверхности до нижнего края поперечной направляющей портала фиксировано и составляет 83 мм. Для расширения диапазона обрабатываемых заготовок предусмотрена возможность дополнительной регулировки высоты портала. Это достигается путем установки под его опорные стойки специальных пластин. Пластины не включены в комплект, однако их можно изготовить по шаблону из подходящего листового материала (например, фанеры). Таким образом, обеспечивается возможность калибровки заготовок практически любой толщины. Более точная регулировка глубины обработки осуществляется с помощью встроенных механизмов фрезера.
  • габариты (Д х Ш х В): 600х2500х200 мм;
  • рабочее поле 400х2200 мм;
  • посадка под фрезеры с диаметром подошвы до 190 мм включительно;
  • диаметр отверстия под фрезу 60мм;

* Фрезер в комплект не входит

Характеристики

Артикул:
 RSI-21003-1
Страна производства:
 Россия
Длина, мм:
 2500
Ширина, мм:
 600
Покрытие:
 Без покрытия
Вес, кг:
 55
