RSI-21001-P-02 | Комплект (4 шт.) пластин крепления портала ручного фрезера

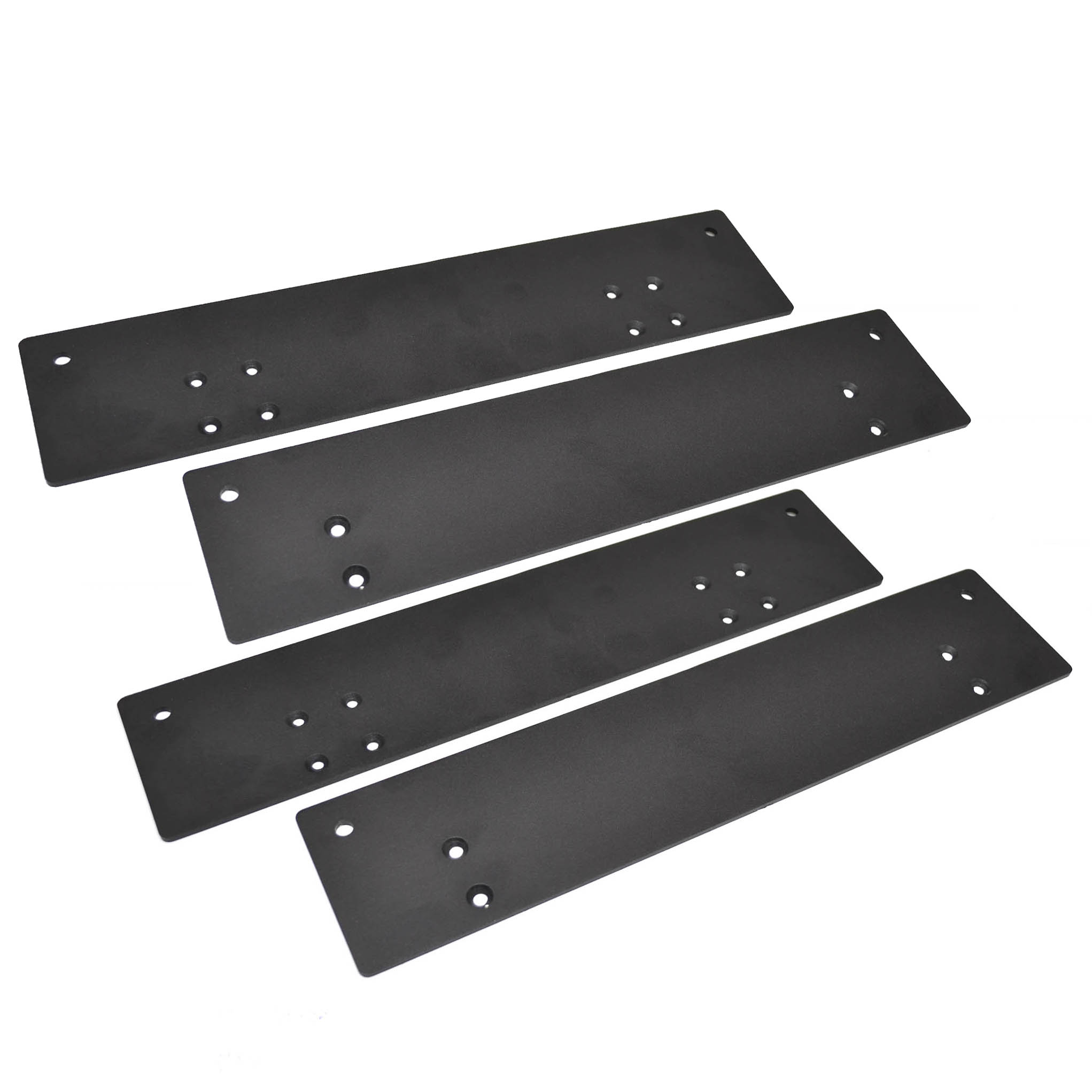

Комплект пластин для крепления портала ручного фрезера

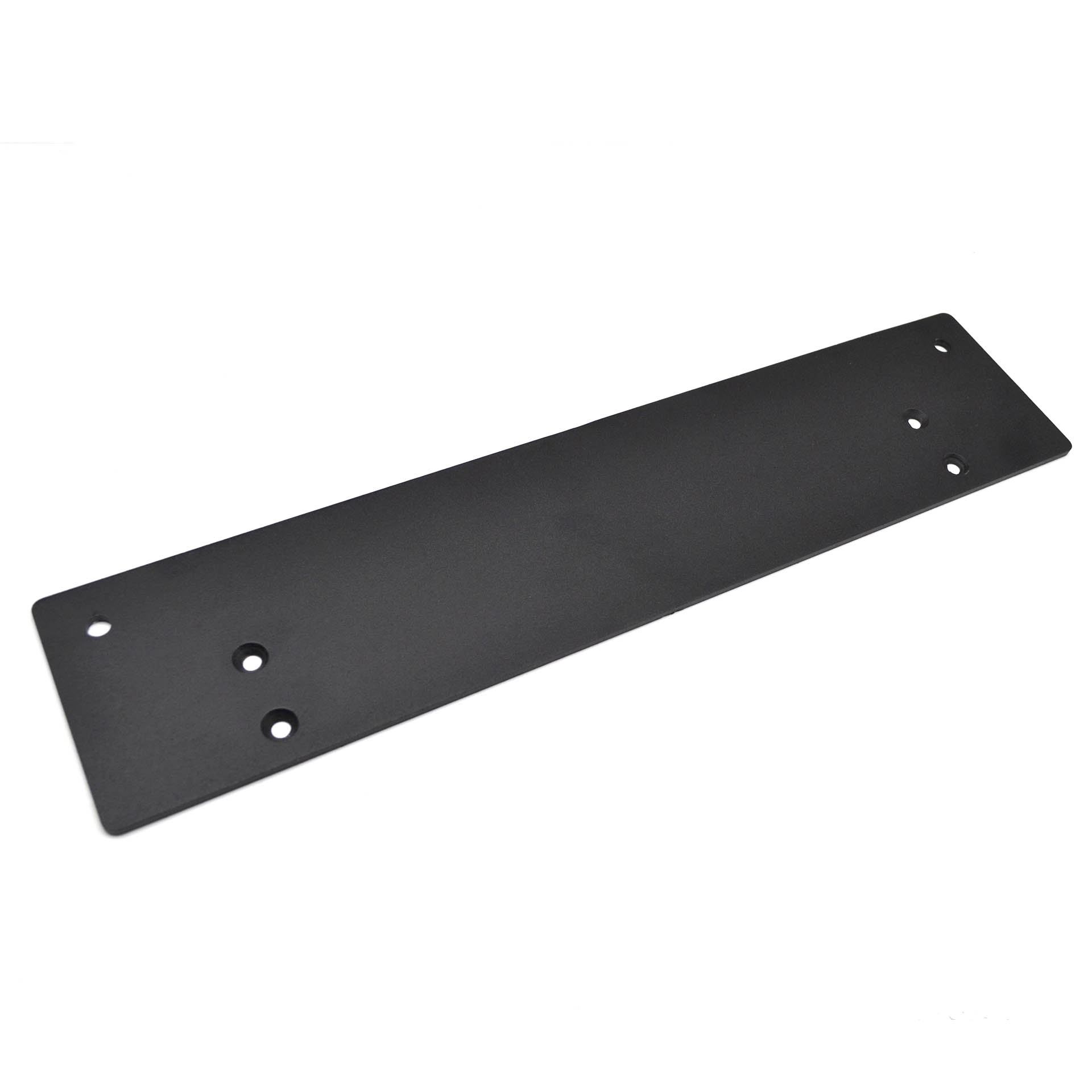

Верхняя пластина установки портала ручного фрезера

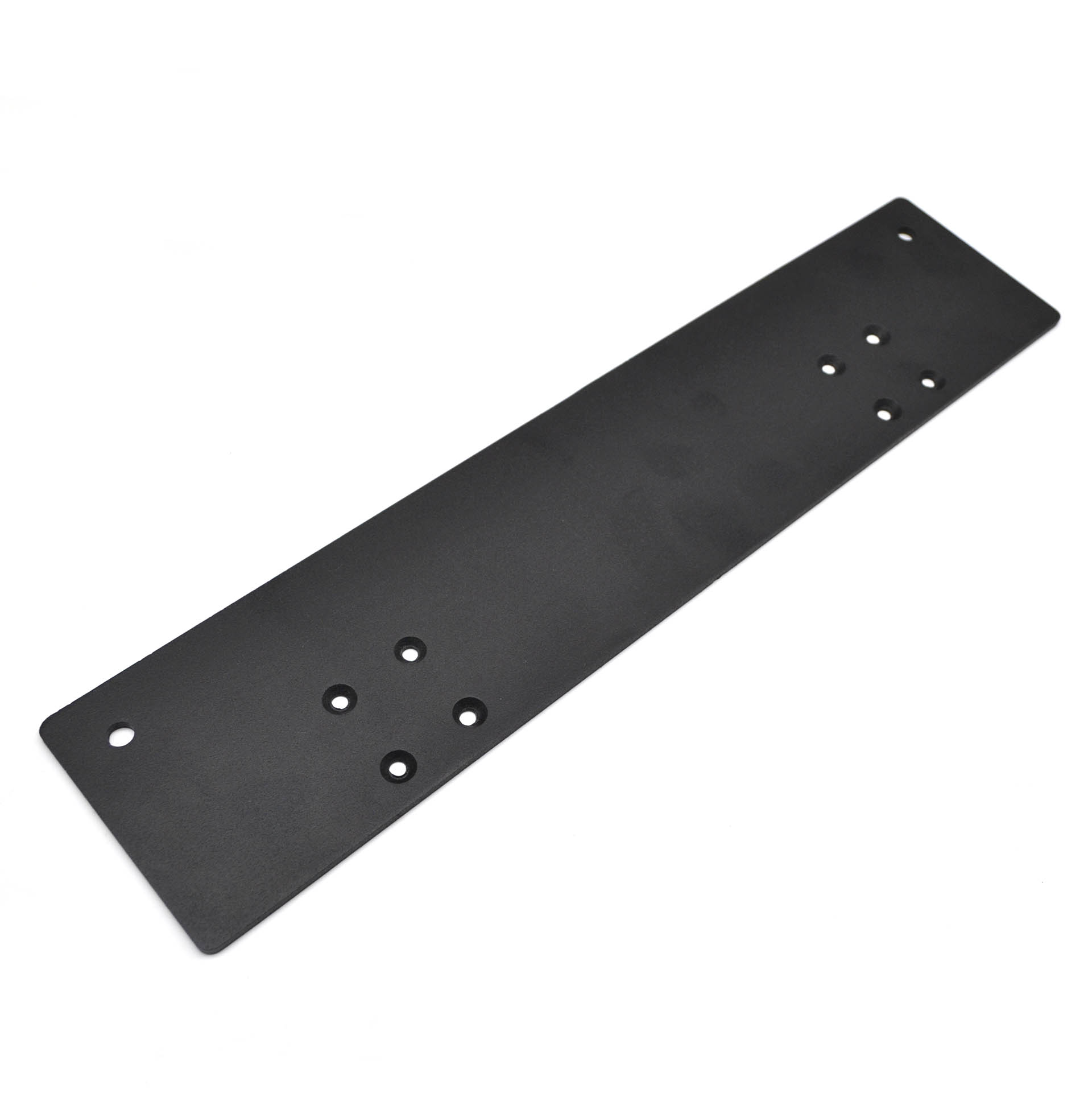

Нижняя пластина крепления рельсы к порталу ручного фрезера

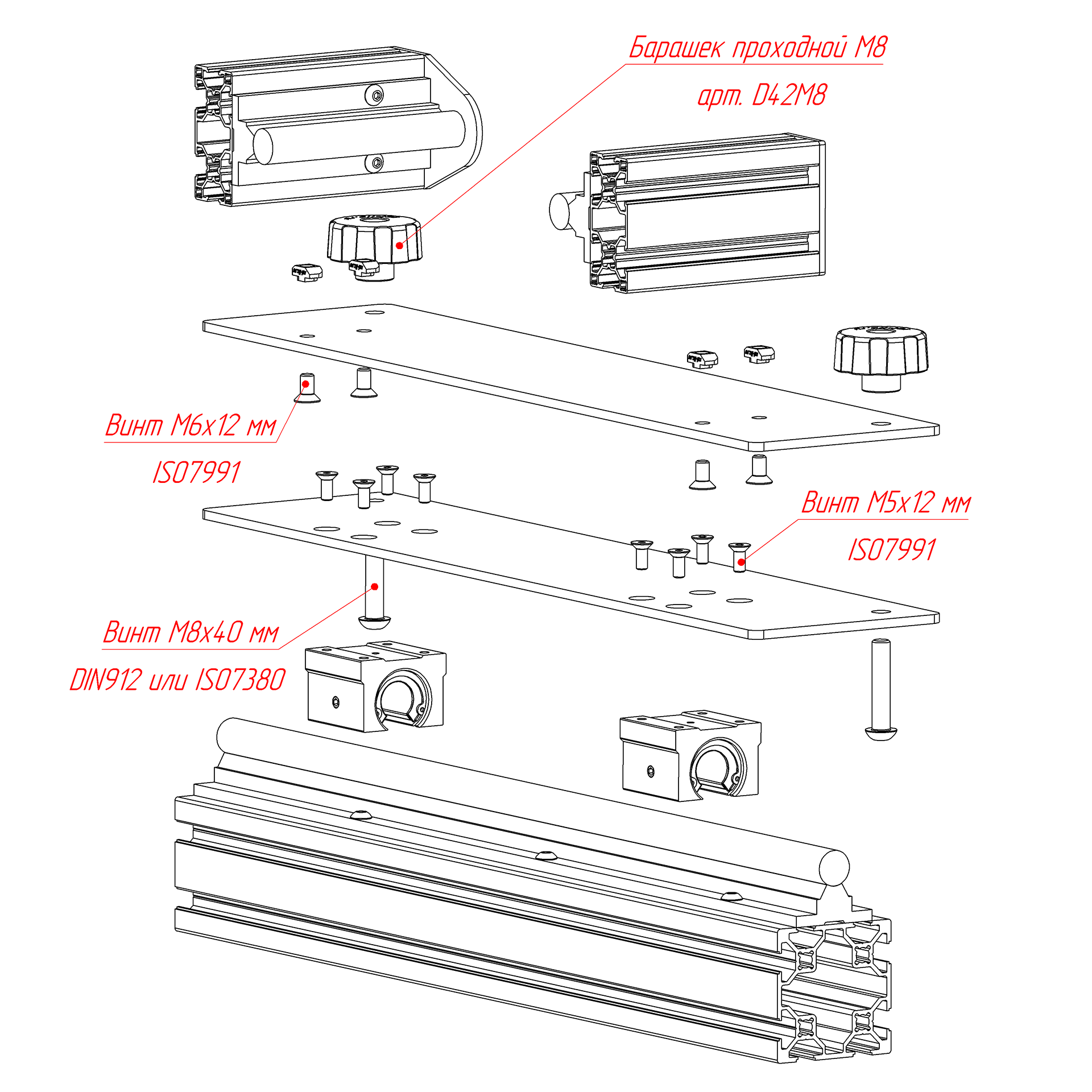

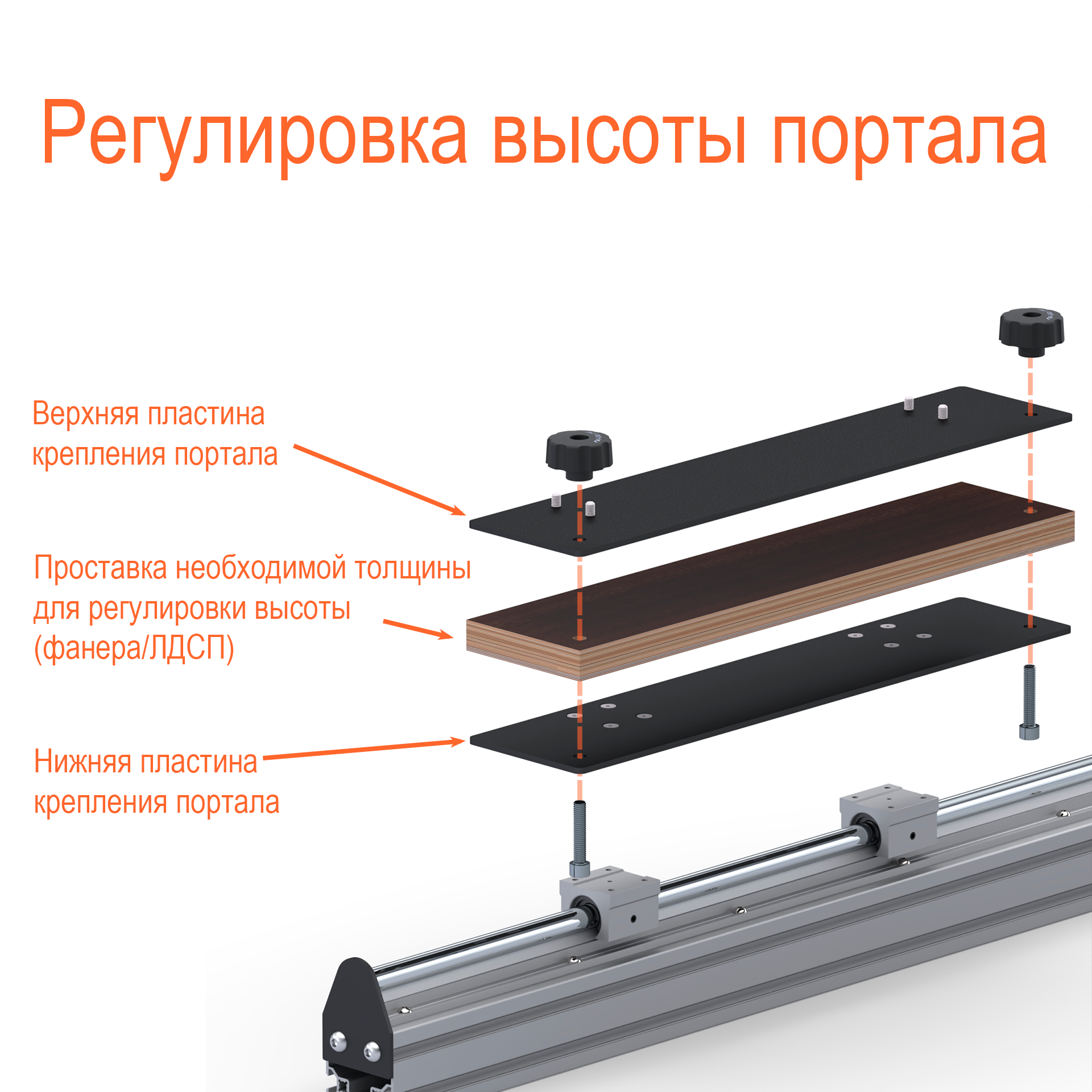

Схема крепления пластин портала ручного фрезера к рельсе

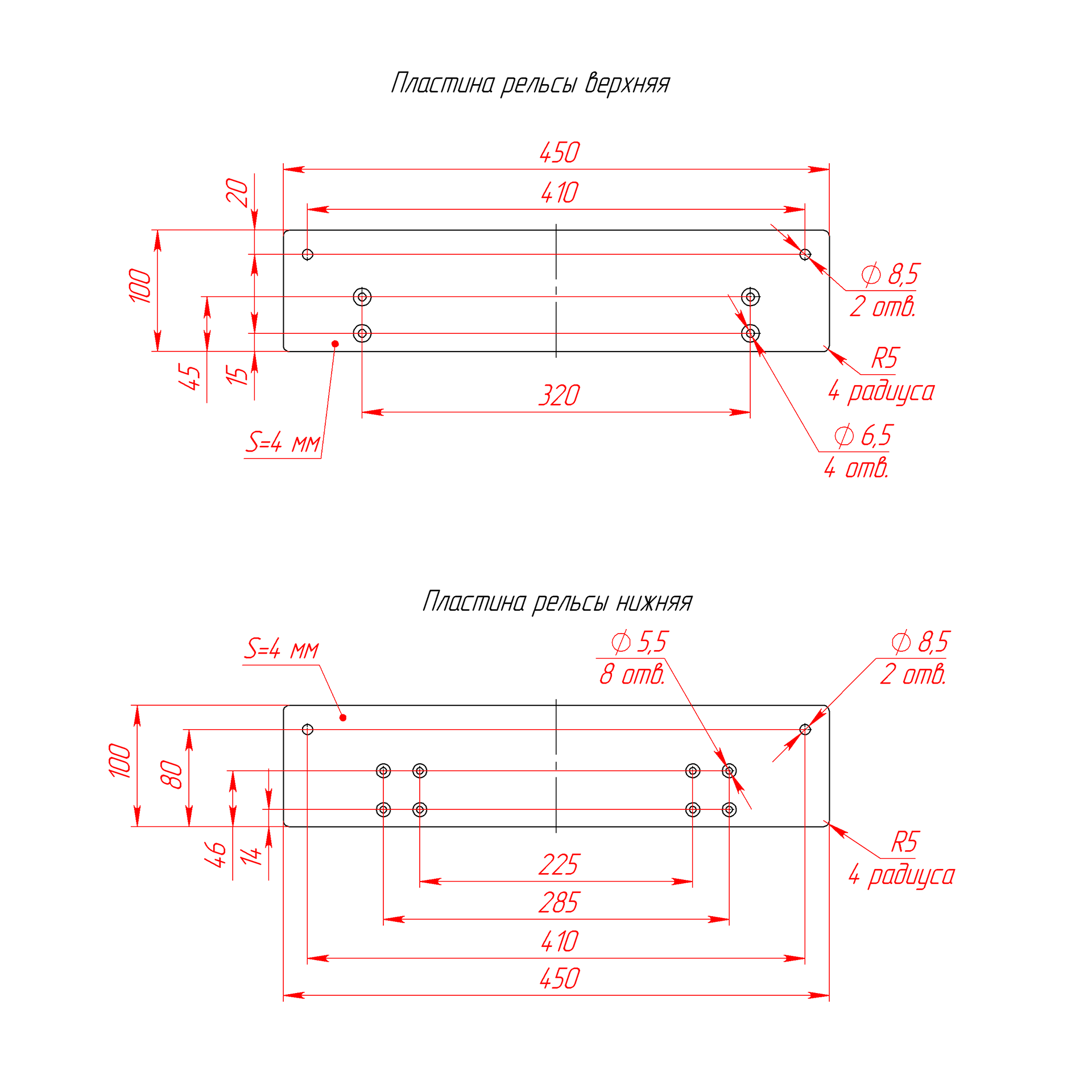

Чертёж пластин крепления портала ручного фрезера
1 600.00 руб. от 1 шт.
RSI
Количество
добавить
Наличие RSI-21001-P-02 | Комплект (4 шт.) пластин крепления портала ручного фрезера
НА СКЛАДЕ
≈ 10 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Описание

Комплект из четырех пластин для закрепления портала ручного фрезера. В комплект входят 2 нижние и 2 верхние пластины. Выполнены из стали 4 мм.
Загрузить:
- 3D модель верхней пластины (RSI-21001-P-02.step)
- 3D модель нижней пластины (RSI-21001-P-02.step)
- Чертеж общий (RSI-21001-P-02.pdf)
Не забудьте купить комплект крепежа к комплекту пластин крепления портала фрезера арт. RSI-21001-P-02:

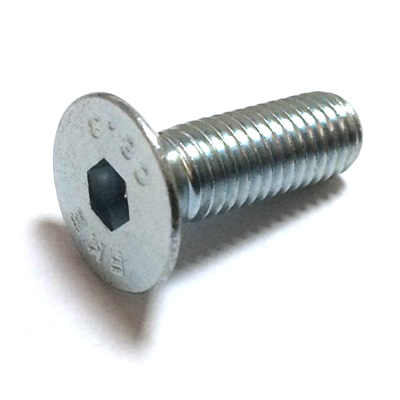

1. Винт М5х12 мм DIN 7991 - 8 шт.
2. Винт М6х12 мм DIN 7991 - 4 шт.

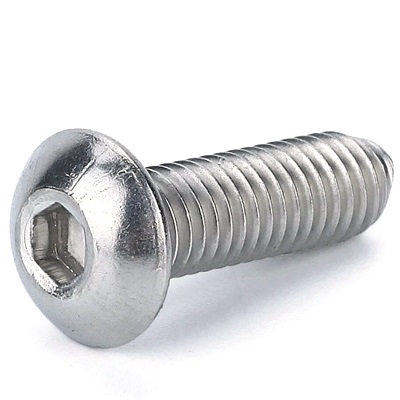

3. Винт М8х40 мм (ISO 7380 или DIN 912) - 2 шт. + Барашек проходной М8, диаметр 42 мм арт. D42M8 - 2 шт.
            - или Фиксатор М8х40, диаметр 50 мм арт. D50M8H40 - 2 шт + Гайка шестигранная М8 DIN 934 - 2 шт.

Характеристики

Артикул:
 RSI-21001-P-02
Материал:
 Сталь 4 мм
Покрытие:
 Порошковая покраска
Вес, кг:
 5.76
Цвет:
 Черный
