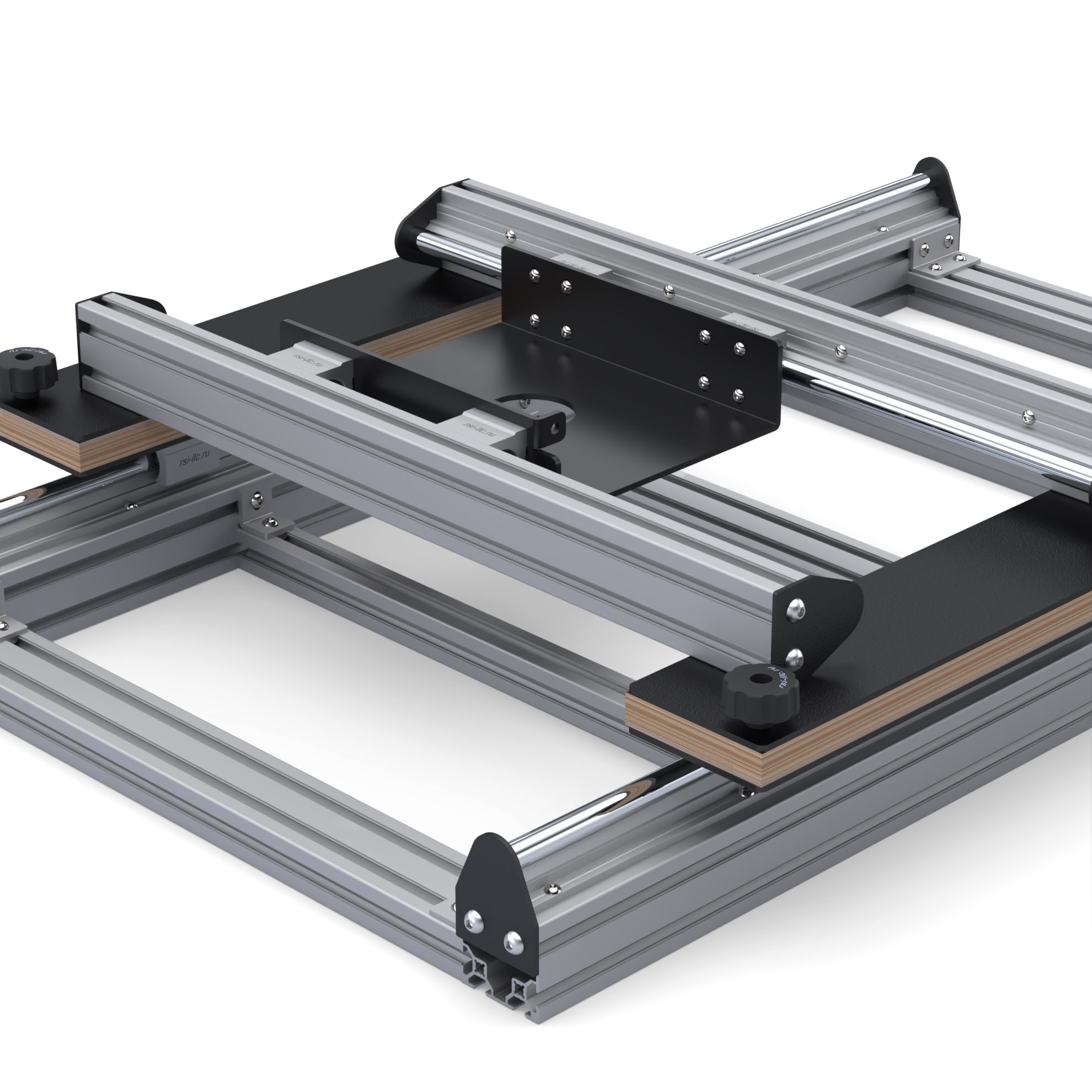

RSI-21002 | Станок для выравнивания слэбов 800х2400 мм (комплект для сборки)

Файлы для скачивания | чертежи | 3D-Модели

1. RSI-21002 | Станок для выравнивания слэбов 800х2400 мм (комплект для сборки) (3D-модель).STEP

Скачать

2. RSI-21002 | Станок для выравнивания слэбов 800х2400 мм (комплект для сборки) (Чертёж).PDF

Скачать

Описание

Комплект для самостоятельной сборки станка RSI-21002 — надёжное и простое решение для калибровки слэбов в мастерской. Предназначен для обработки заготовок больших форматов, обеспечивает стабильную посадку фрезера и точное рабочее поле при минимальных затратах.

Преимущества

• Экономичный комплект для самостоятельной сборки — оптимален для мелких производств и частных мастерских.
• Универсальность: подходит для большинства ручных фрезеров с подошвой до 190 мм.
• Прочное и продуманное конструктивное решение обеспечивает ровную, повторяемую обработку слэбов.
• Возможность быстрой адаптации высоты портала под разные толщины заготовок за счёт подкладываемых пластин.

Технические характеристики

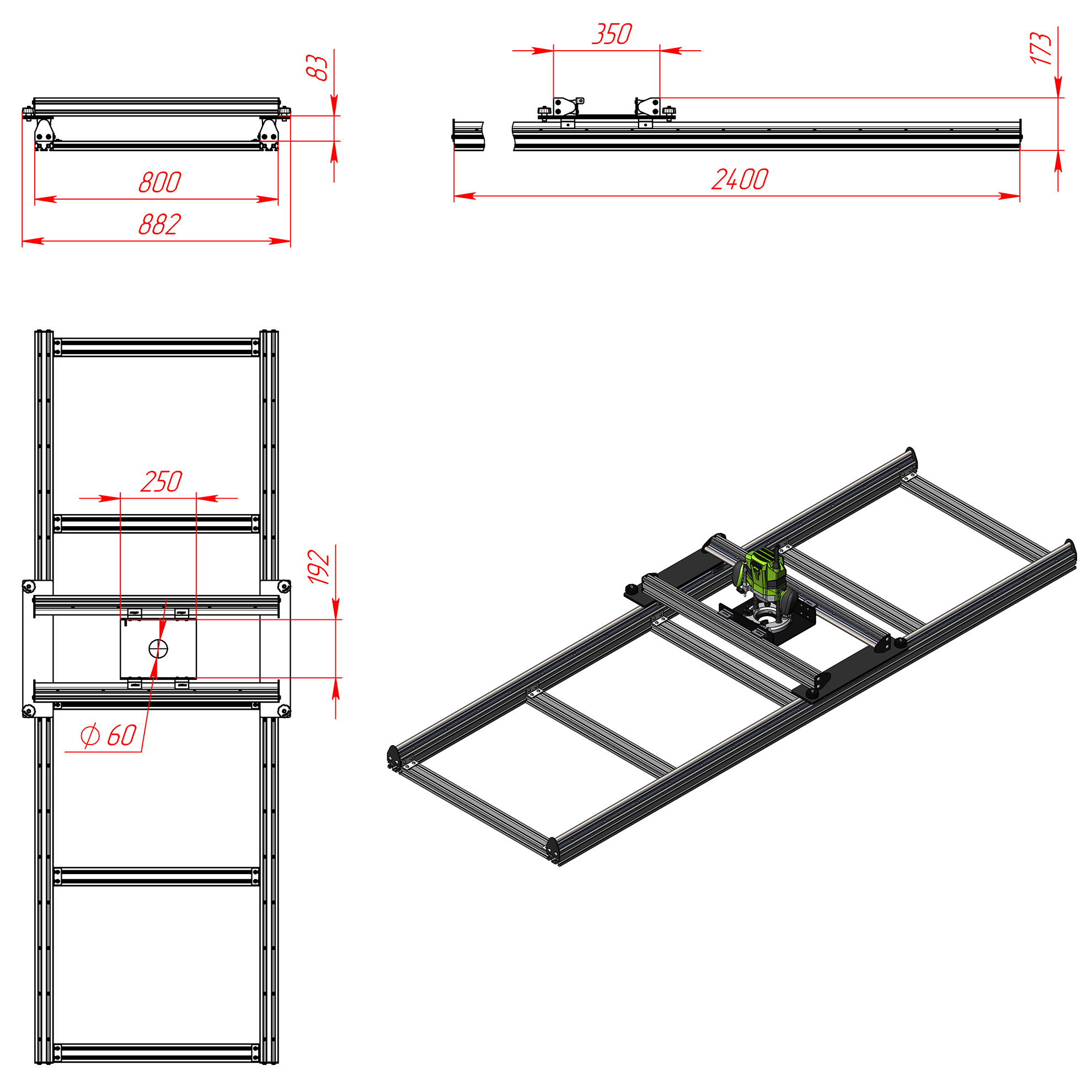

• Габариты (Д × Ш × В): 800 × 2400 × 200 мм
• Рабочее поле: 600 × 2100 мм
• Подходит для фрезеров с диаметром подошвы: до 190 мм включительно
• Диаметр отверстия под фрезу: 60 мм
• Высота портала от рабочей поверхности до нижней части поперечного рельса: 83 мм

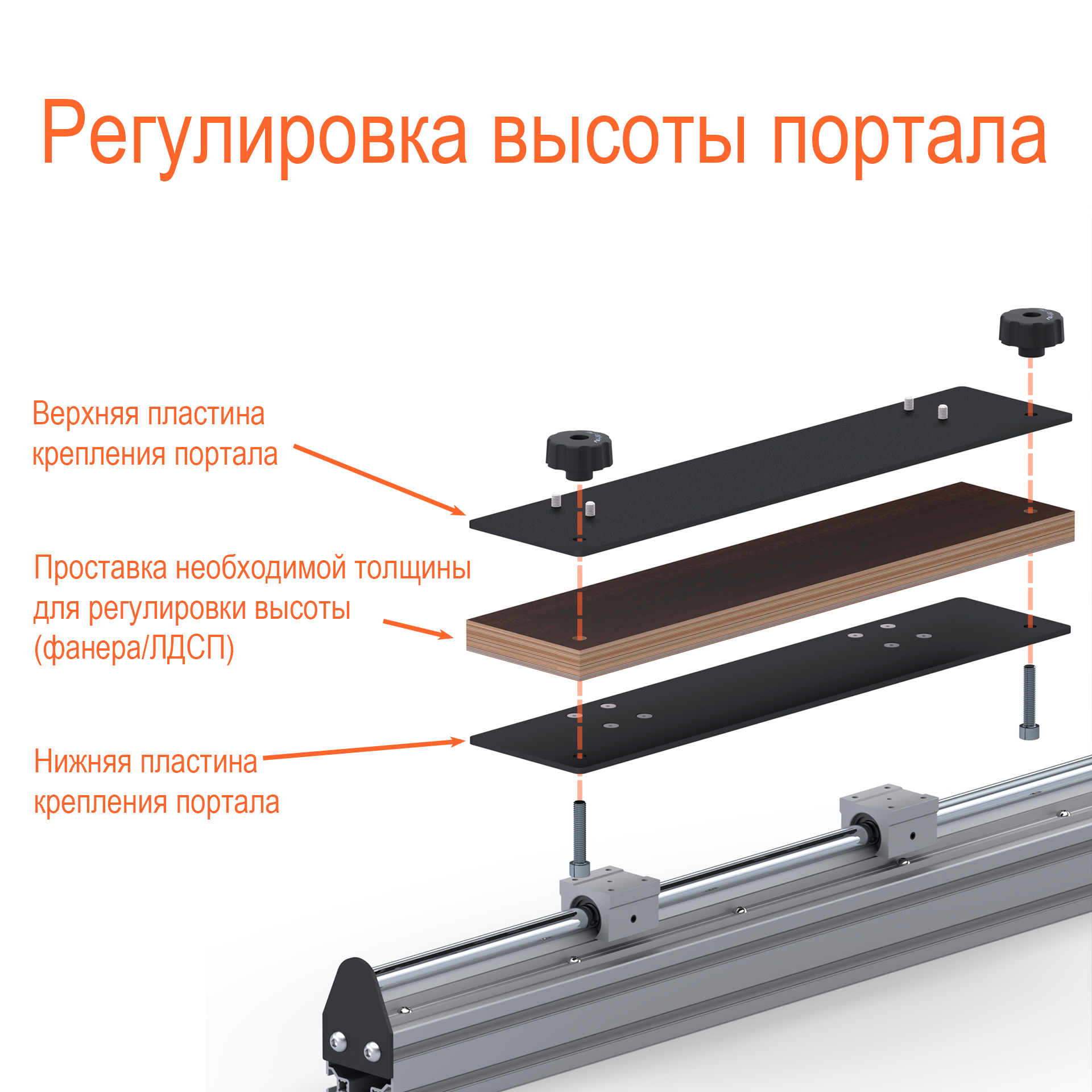

• Регулировка высоты портала: посредством подкладываемых под стойки портала пластин (пластины в комплект не входят — легко изготавливаются по шаблону из листовых материалов, например фанеры). Точная подстройка — на самом фрезере.

Комплектация (набор для сборки)

• Основные профильные элементы рамы и портала
• Поперечный рельс с посадочным местом под фрезер (отверстие 60 мм)
• Стойки и соединительные элементы для монтажа
• Крепёж и направляющие для рабочего поля

Рекомендации по использованию

• Перед установкой фрезера убедитесь в соответствии диаметра подошвы (≤190 мм).
• Для изменения высоты портала используйте пластины нужной толщины — это даёт возможность калибровать заготовки практически любой толщины; затем выполните финальную точную регулировку на самом фрезере.
• Работайте с ровной и прочной подпорной поверхностью, закрепляйте слэб для исключения смещений.

Для кого подойдёт

• Мелкие производства и индивидуальные мастерские по работе с деревом;
• Реставраторы и мебельные мастера, работающие со слэбами;
• Хоббисты, желающие получить професcиональный результат при минимальных вложениях.
