RSI-21002-1 | Станок для выравнивания слэбов 800х1600 мм (комплект для сборки)

Файлы для скачивания | чертежи | 3D-Модели

1. RSI-21002-1 | Станок для выравнивания слэбов 800х1600 мм (комплект для сборки) (3D-модель).ZIP

Скачать

2. RSI-21002-1 | Станок для выравнивания слэбов 800х1600 мм (комплект для сборки) (Чертёж).PDF

Скачать

Описание

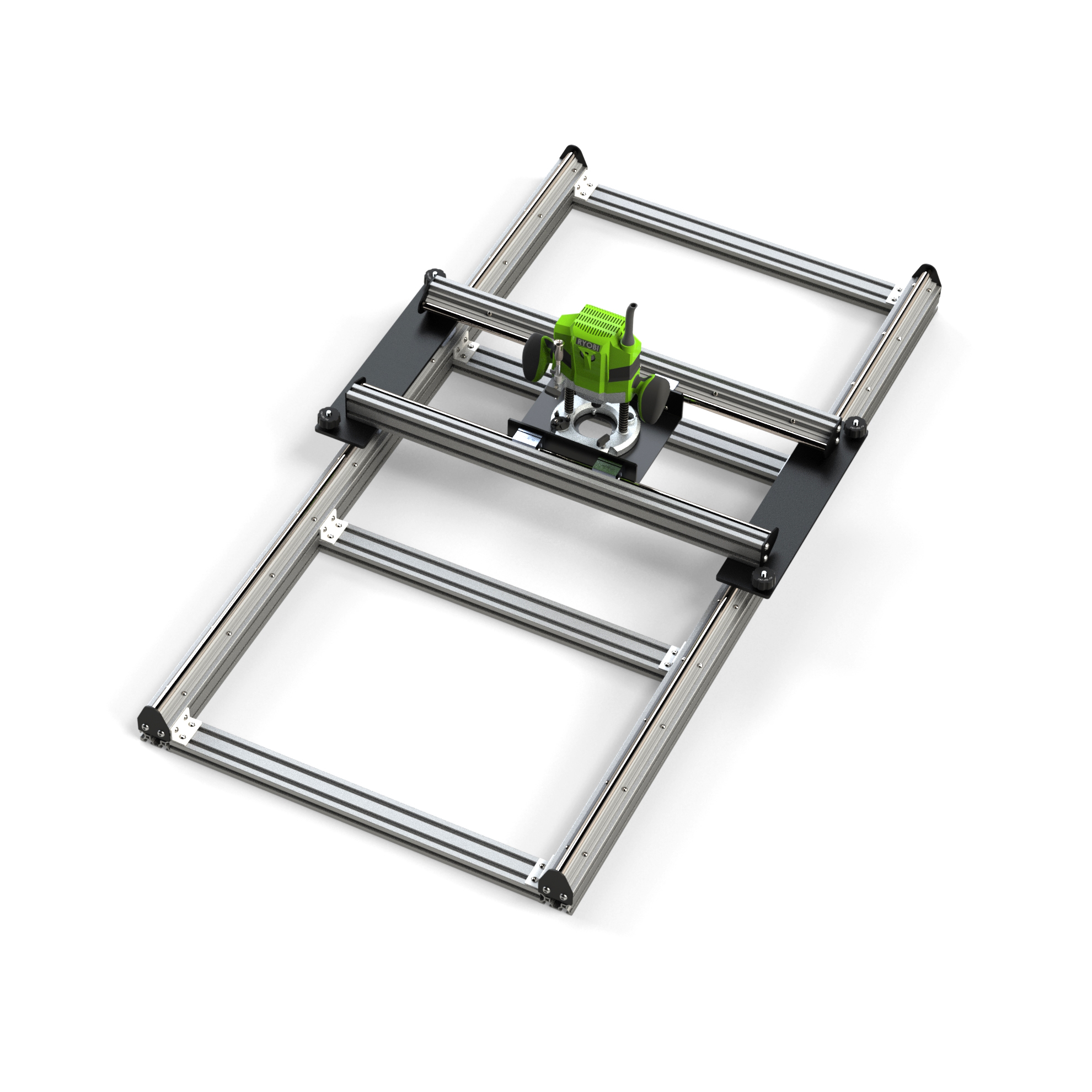

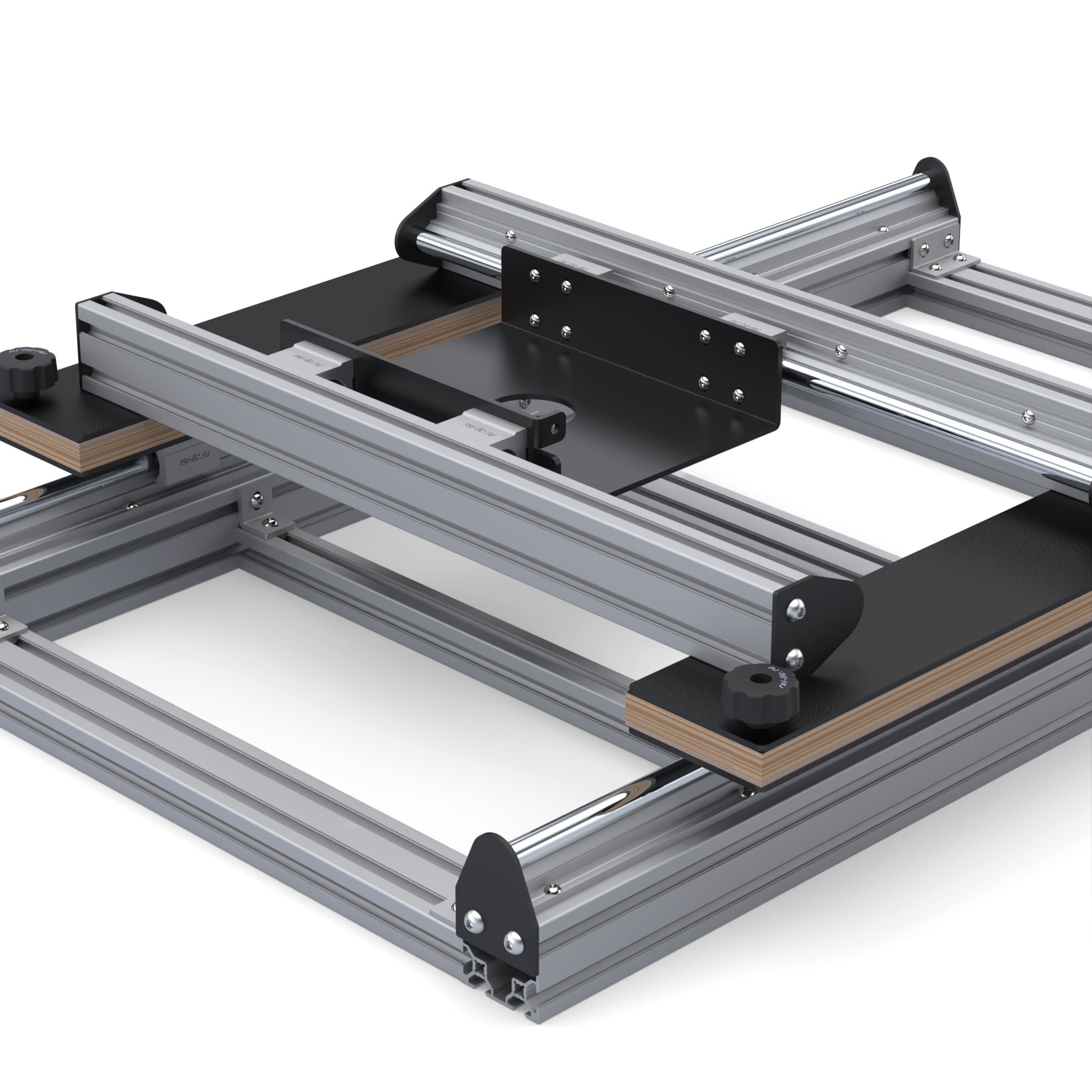

Комплект для самостоятельной сборки портального станка, предназначенного для калибровки и выравнивания деревянных слэбов. Надёжная конструкция и точная посадка под фрезер делает его удобным решением для столярных мастерских и любителей, работающих с большими заготовками.

Ключевые преимущества

• Комплект для самостоятельной сборки — экономичнее и удобнее в транспортировке.
• Большое рабочее поле для обработки слэбов и плит нестандартных размеров.

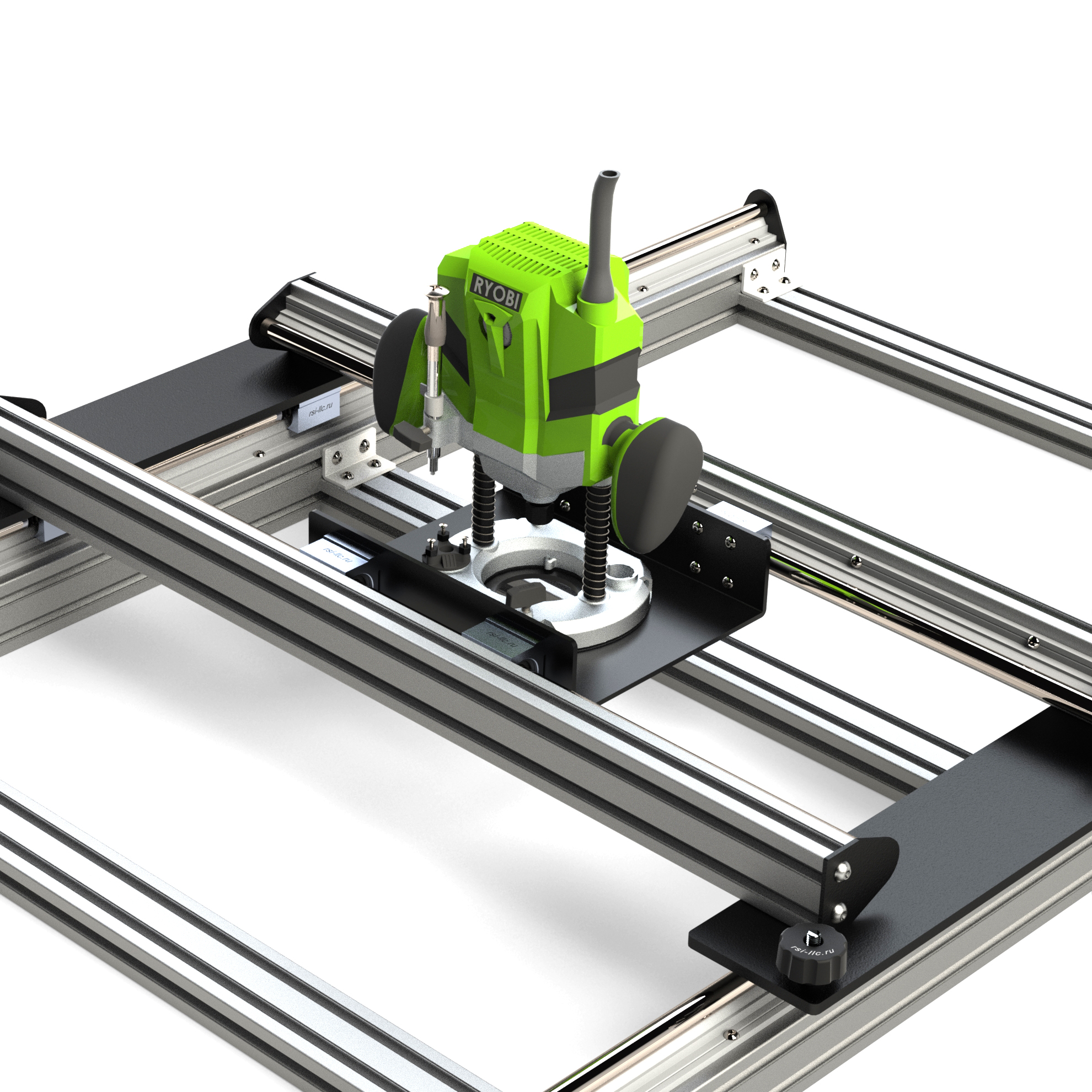

• Совместим с большинством ручных фрезеров с подошвой диаметром до 190 мм.
• Простая и гибкая система регулировки высоты портала — подходит для заготовок различной толщины.

Технические характеристики

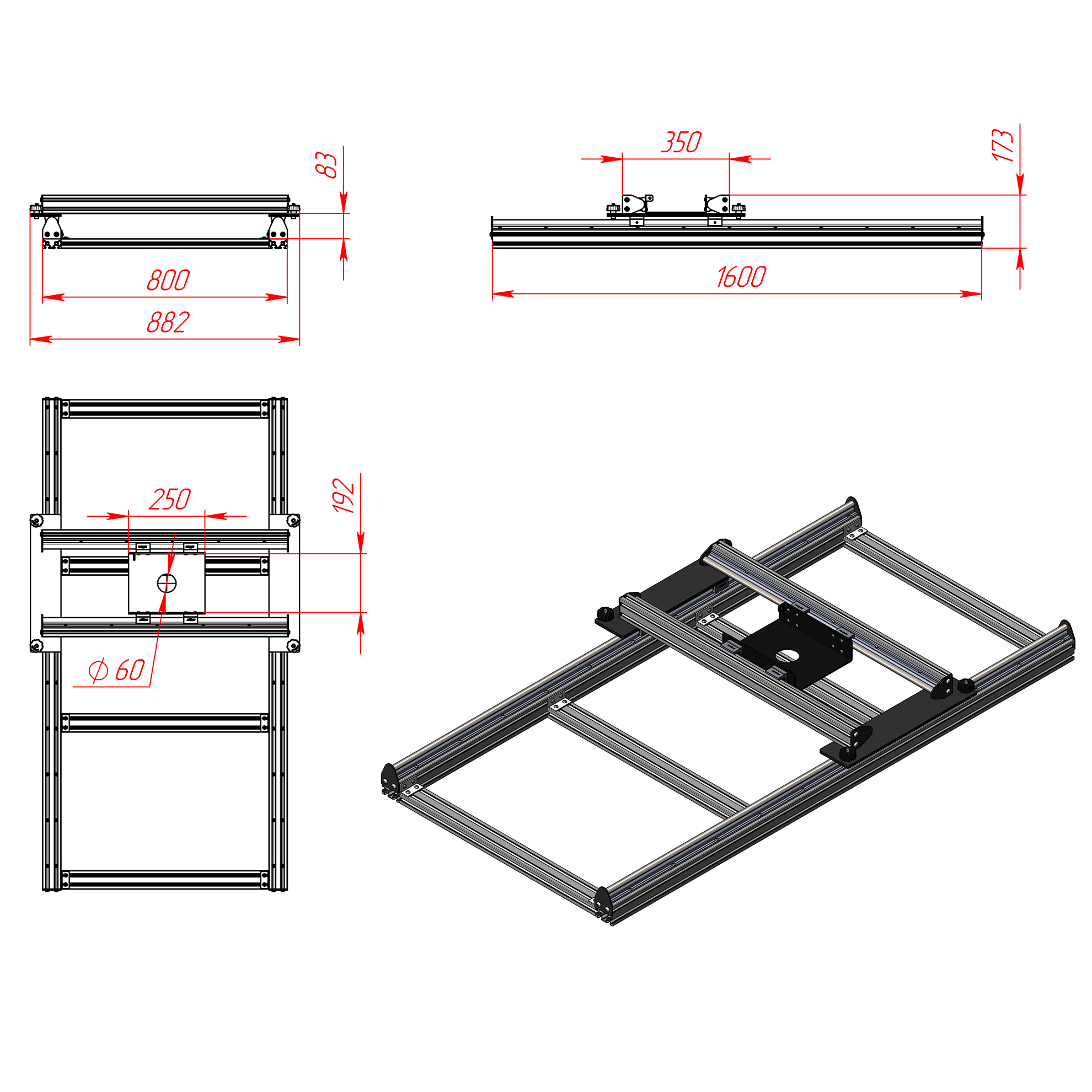

• Габариты (Д × Ш × В): 800 × 1600 × 200 мм
• Рабочее поле: 600 × 1300 мм
• Посадка под фрезеры: подошва диаметром до 190 мм включительно
• Диаметр отверстия под фрезу: 60 мм
• Высота портала от рабочей поверхности до нижней части поперечного рельса: 83 мм

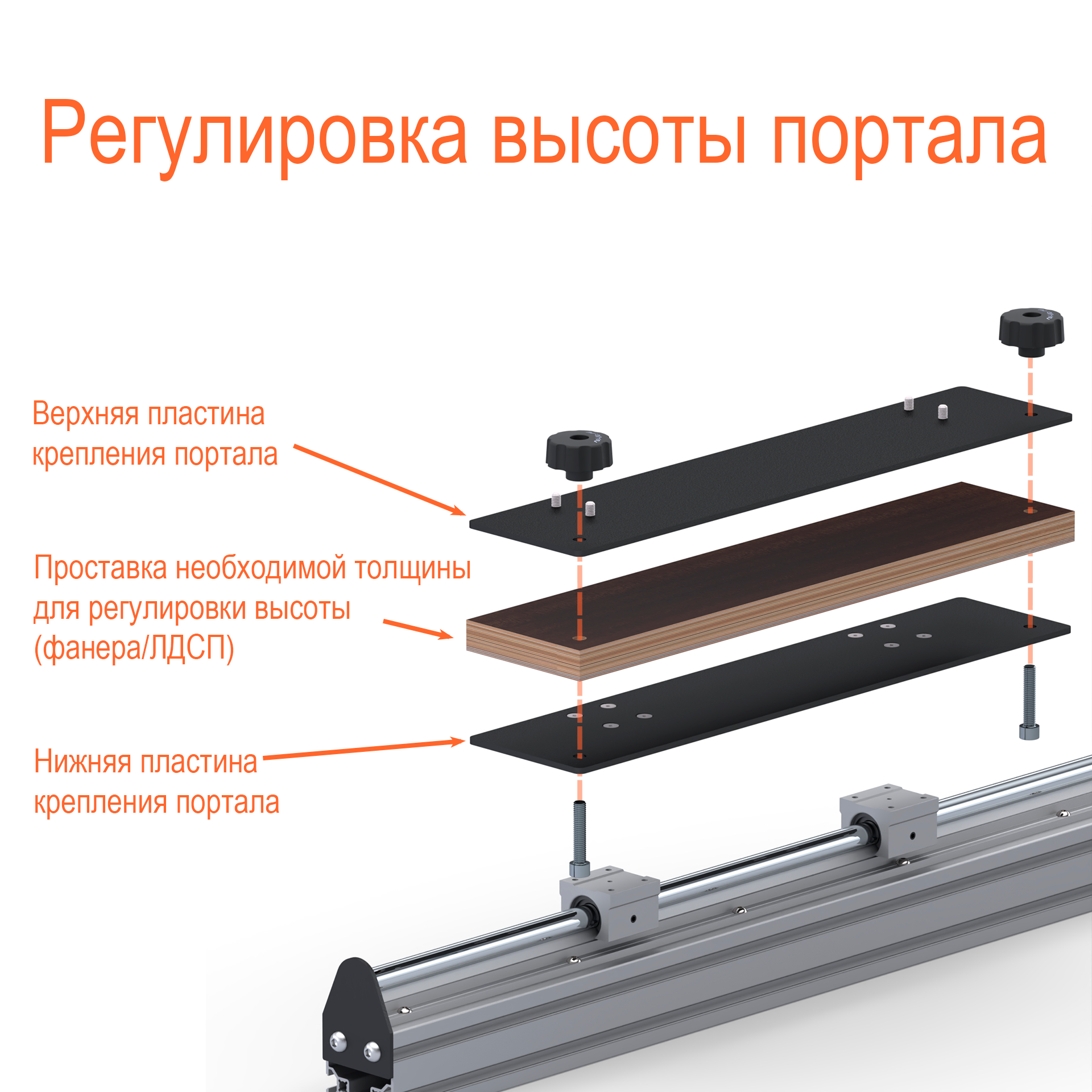

Дополнительная информация по регулировке высоты

Высота портала дополнительно регулируется при помощи подкладываемых под стойки портала пластин. Эти пластины в комплект не входят, но их легко изготовить по шаблону из листового материала (например, фанеры) нужной толщины. Такая схема позволяет калибровать заготовки практически любой толщины; более точная настройка достигается регулировками на самом фрезере.

 Рекомендации по использованию

• Рекомендуется использовать фрезер с надёжной системой крепления и возможностью тонкой регулировки высоты.
• Для обеспечения ровной поверхности основания используйте плоскую и жёсткую рабочую платформу.
• При необходимости обработки очень толстых заготовок изготовьте набор подкладных пластин разной толщины.
