RSI-21003-2 | Станок для выравнивания слэбов 600х2000 мм (комплект для сборки)

RSI-21003-2 | Станок для выравнивания слэбов 600х2000 мм (комплект для сборки)

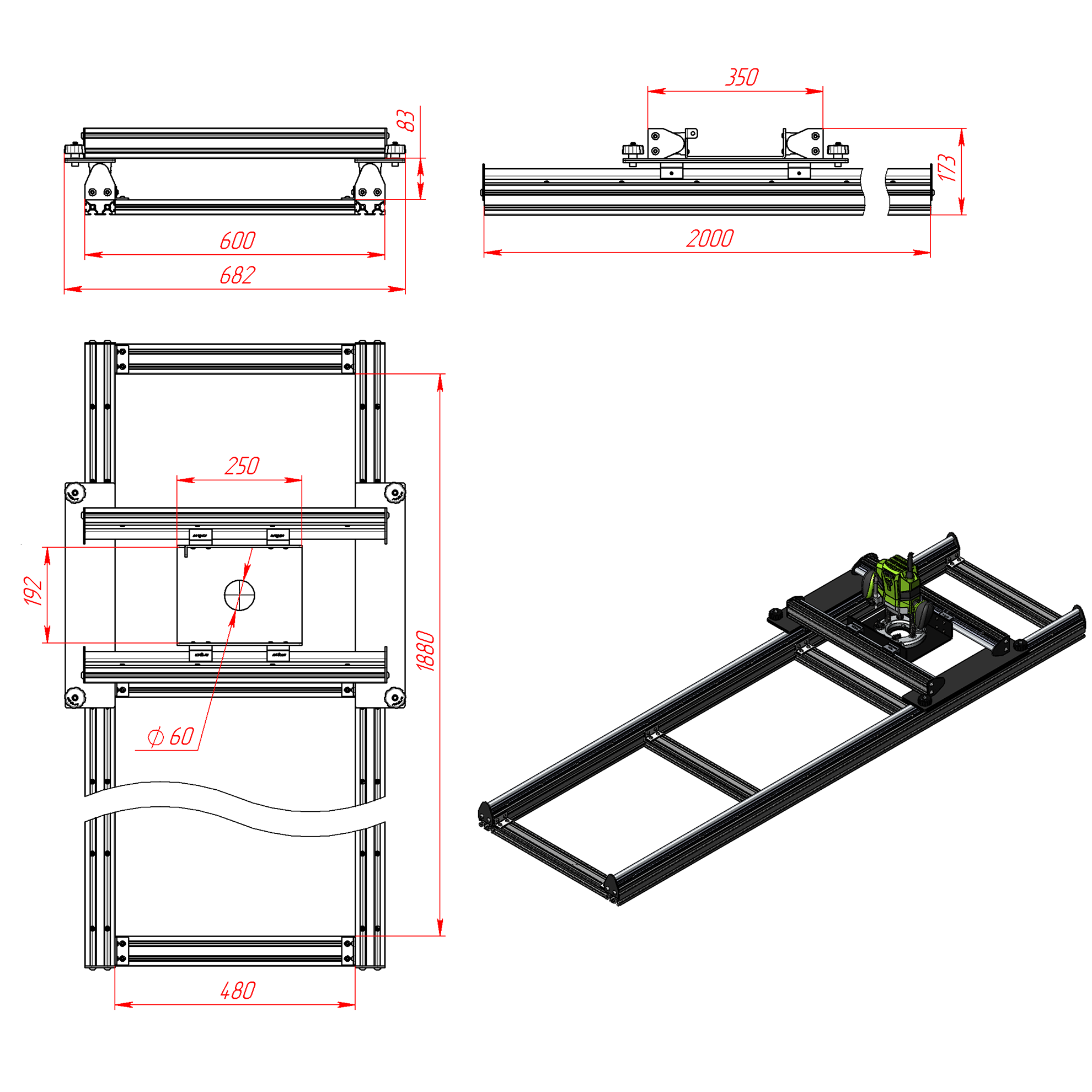

Чертёж: Комплект деталей для сборки станка RSI-21003-2

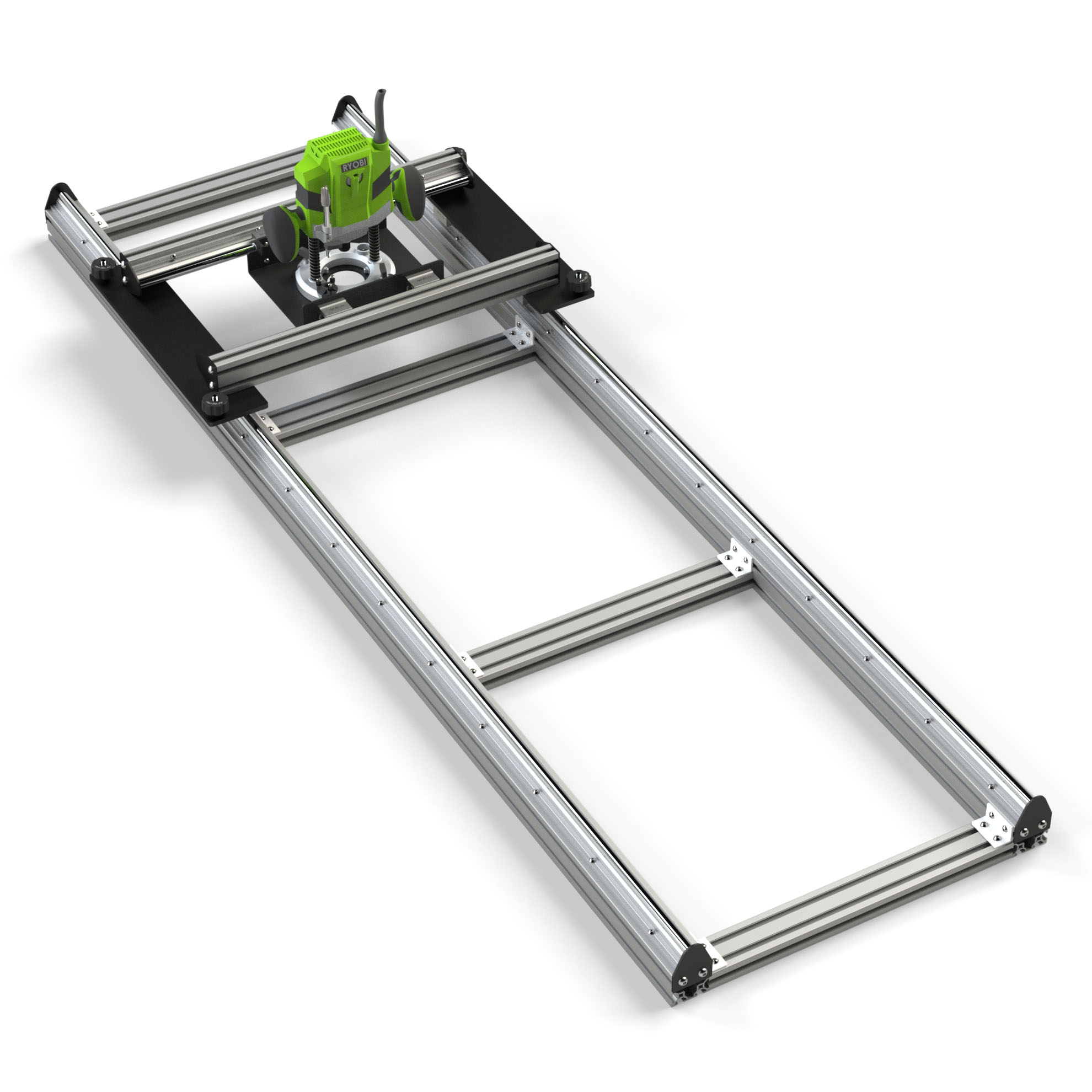

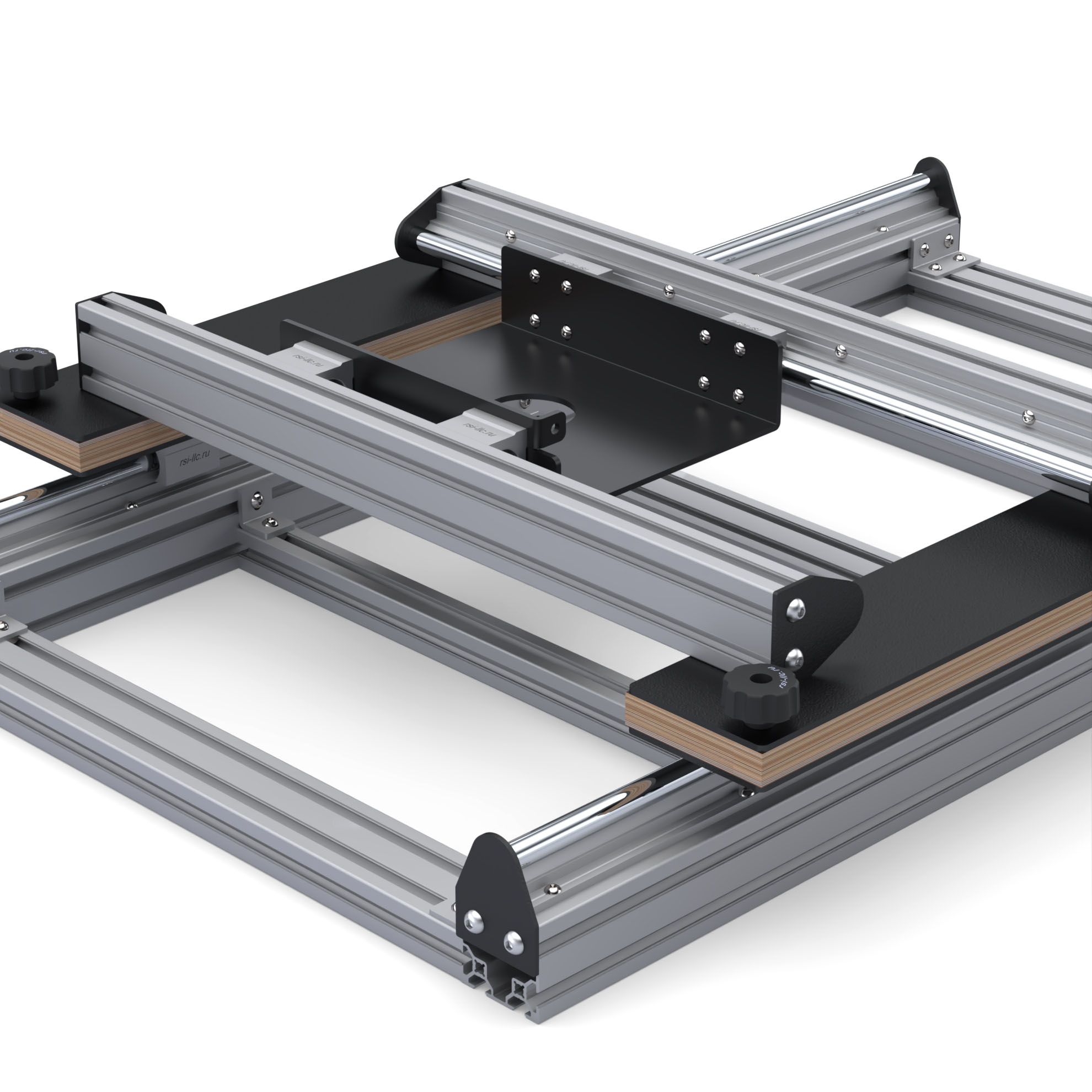

Станок RSI-21003-2 — комплект для сборки из алюминиевого конструкционного профиля, рабочая зона 600×2000 мм.

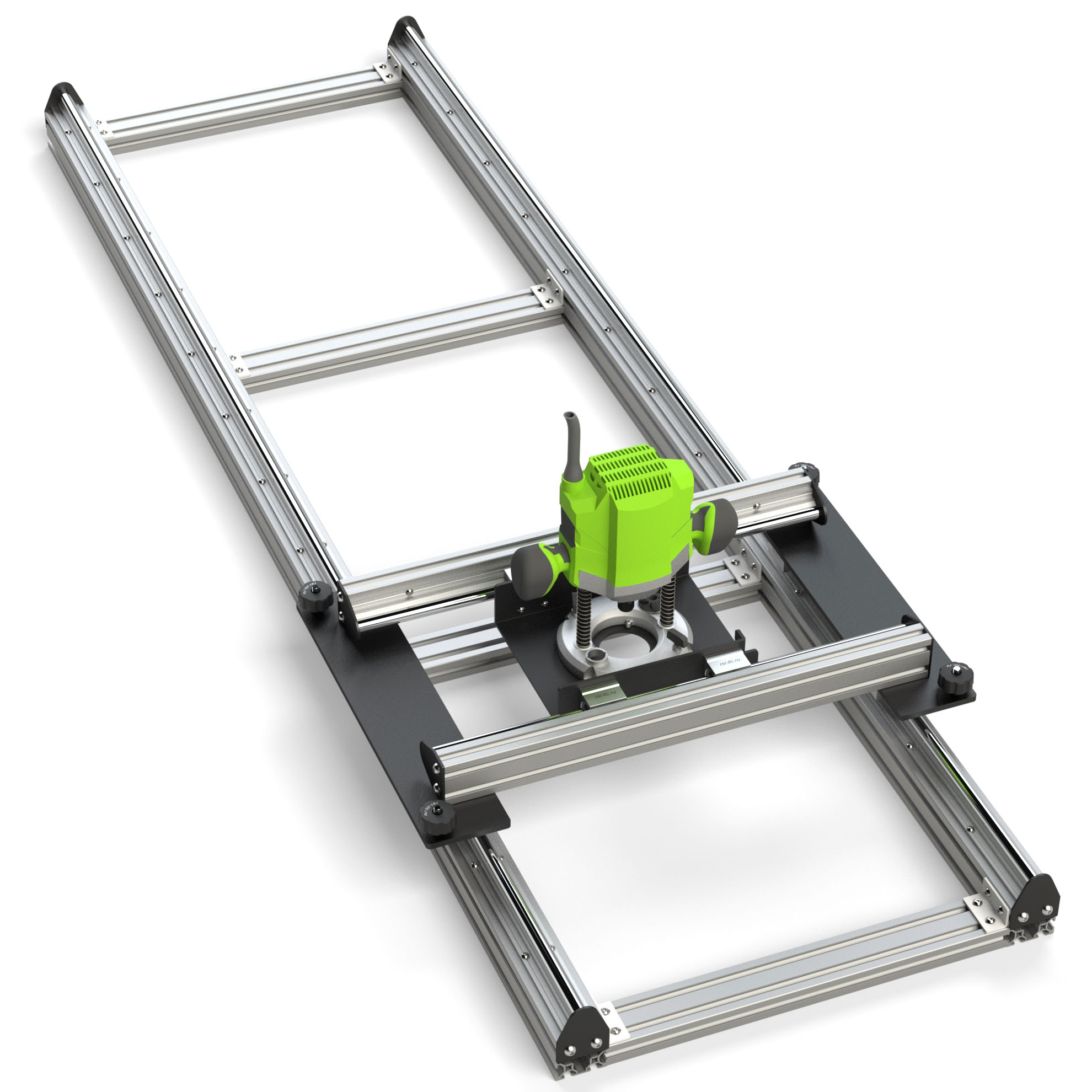

Станок RSI-21003-2 для выравнивания слэбов 600×2000 мм, алюминиевый профиль.

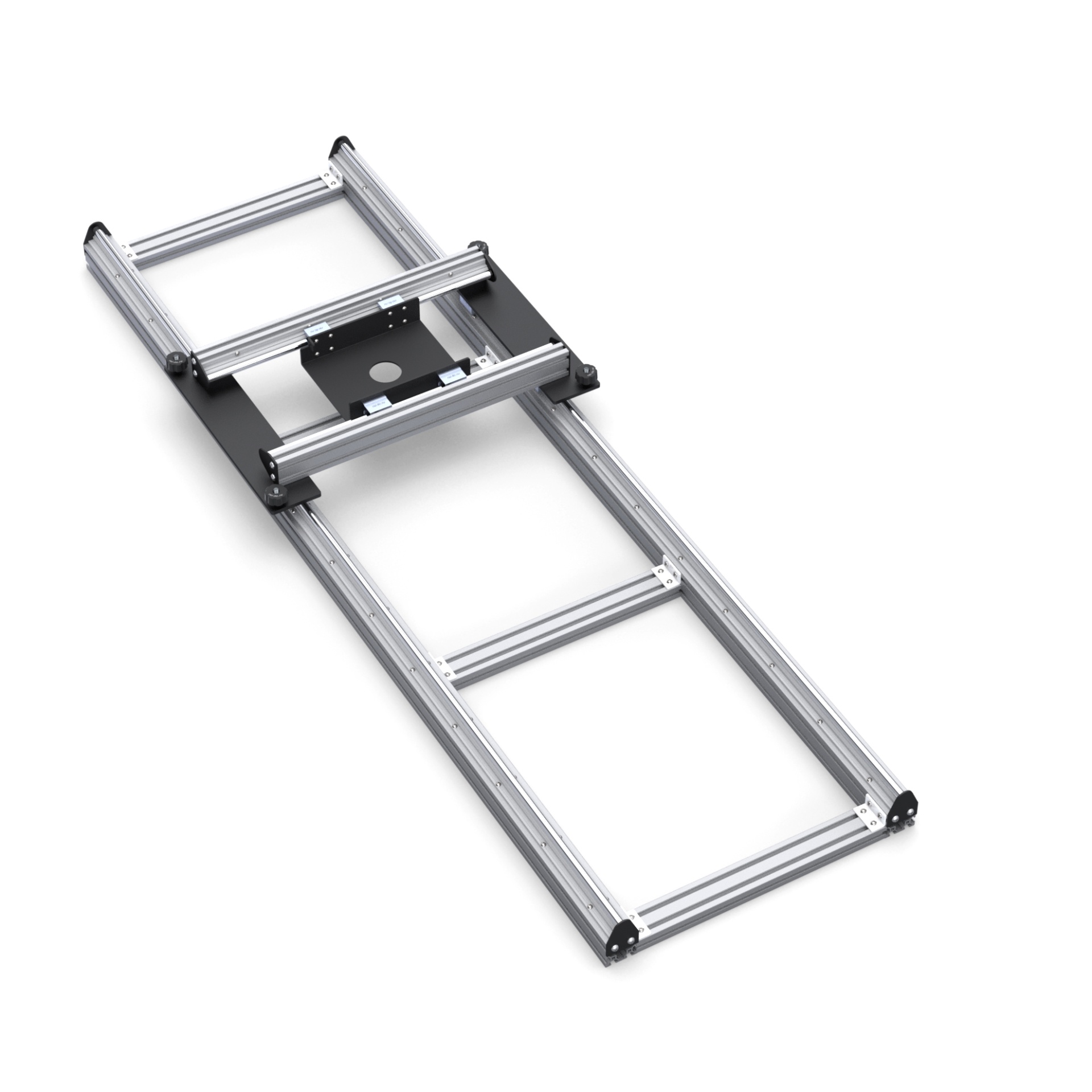

Точная алюминиевая рама и усиленные соединители для жёсткости и точности сборки.

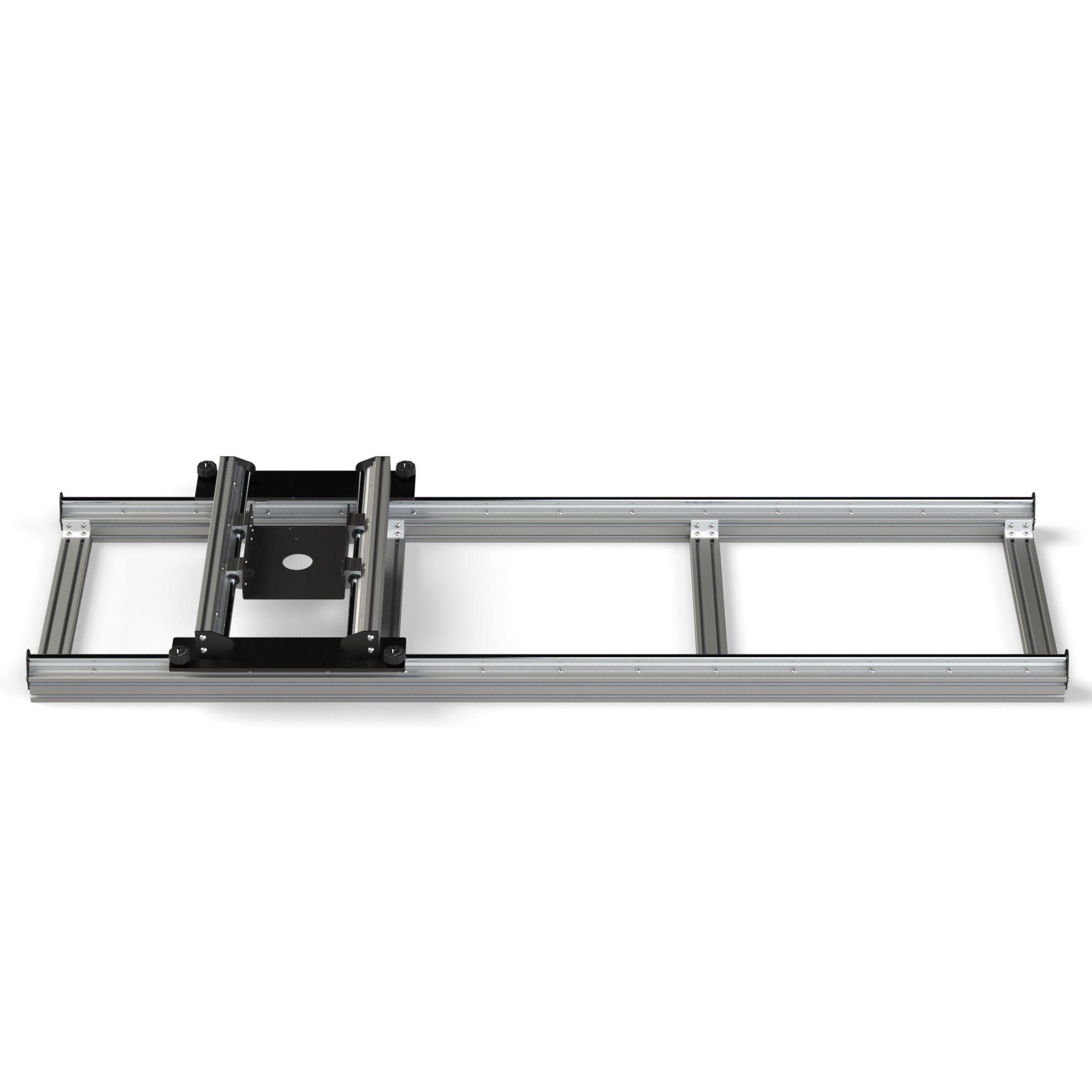

Верхняя проекция станка RSI-21003-2 со слэбом на направляющих.

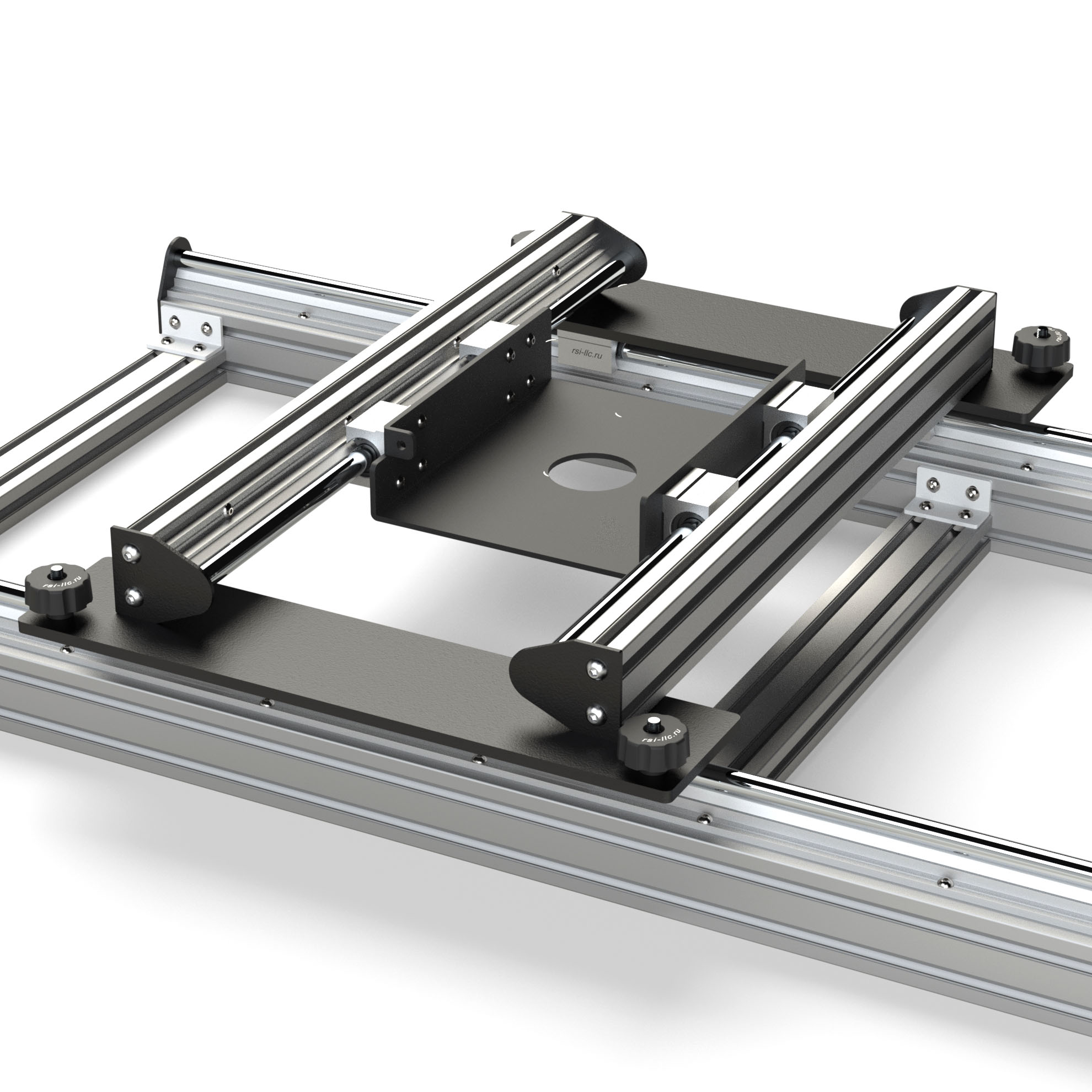

Крупный план алюминиевого конструкционного профиля и крепёжных соединений.

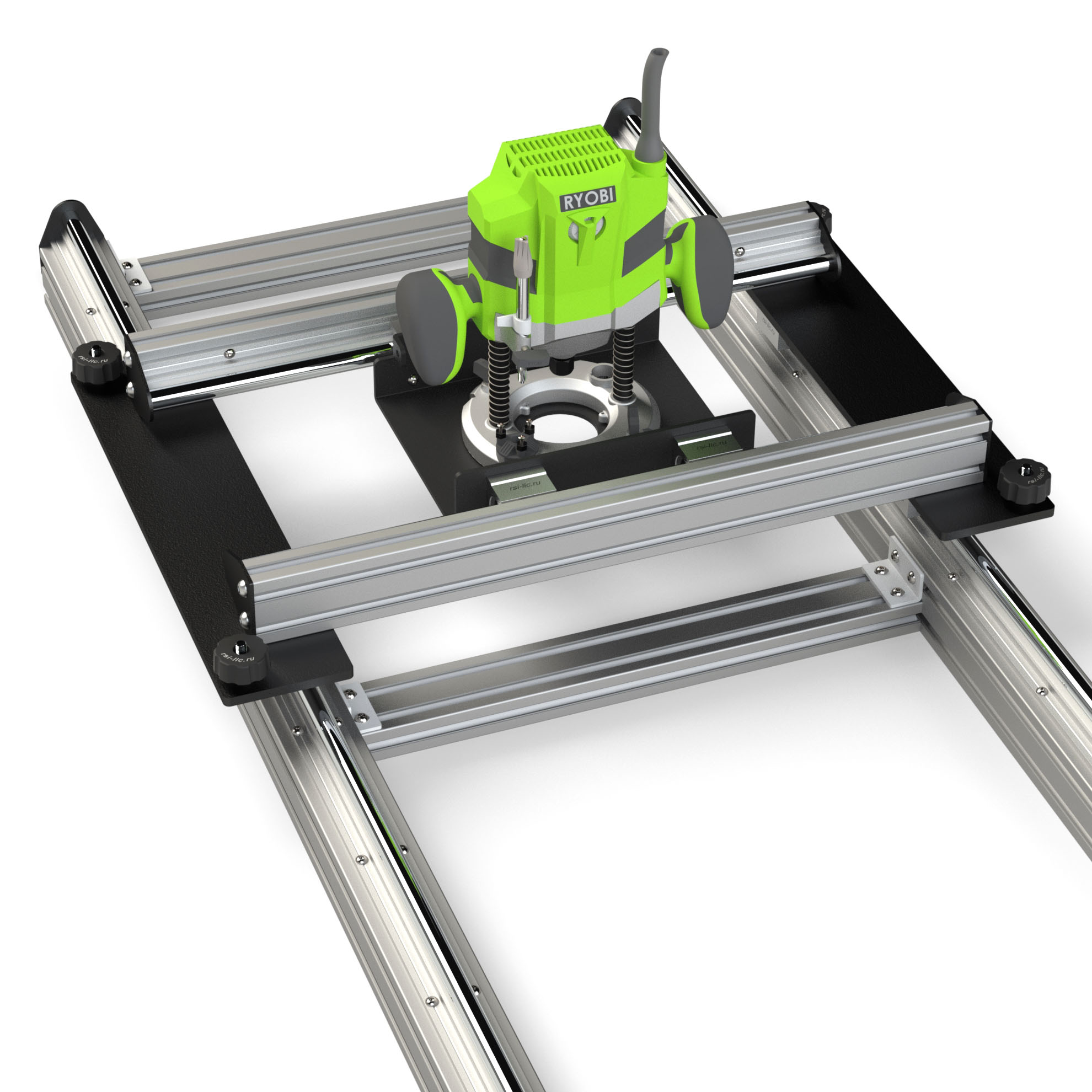

Рабочая поверхность и направляющие для выравнивания слэба 600×2000 мм в действии.
46 212.00 руб. от 1 шт.
RSI
добавить
Наличие RSI-21003-2 | Станок для выравнивания слэбов 600х2000 мм (комплект для сборки)
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие RSI-21003-2 | Станок для выравнивания слэбов 600х2000 мм (комплект для сборки)
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 3-5 рабочих дней

Предварительная стомость типового набора-комплекта по спецификации:
46212 Руб.

НаименованиеДлина, ммКоличество, шт.Комментарий
OB-6060B-BP | Профиль 60х60 мм. Паз 8 мм (Без покрытия)2000 мм2 шт.
OB-3060-SL-BP | Профиль облегченный 30х60 мм. Паз 8 мм (Без покрытия)600 мм2 шт.
OB-3060-SL-BP | Профиль облегченный 30х60 мм. Паз 8 мм (Без покрытия)480 мм4 шт.
SBR-C16 | Цилиндрический рельс D16 мм2000 мм2 шт.
SBR-C16 | Цилиндрический рельс D16 мм600 мм2 шт.
Распил в размер профиль 60x602 шт.
Распил в размер профиль 30х606 шт.
Распил в размер рельс SBR-C164 шт.
Нарезание резьбы М816 шт.
SBR16UU | Каретка для SBR D16 мм8 шт.
8102s | Стальной угловой соединитель 30х60 мм8 шт.
D42M8 | Барашек проходной М8, диаметр 42 мм4 шт.
RSI-21001-P-01 | Кронштейн крепления ручного фрезера D60 сталь 4 мм1 шт.
RSI-21001-P-02 | Комплект (4 шт.) пластин крепления портала ручного фрезера1 шт.
RSI-21001-P-03 | Пластина 3060 стопор SBR-C168 шт.
5066 | Сухарь пазовый, паз 8, М5, серия 3076 шт.
5067 | Сухарь пазовый, паз 8, М6, серия 3032 шт.
Винт М8х40 DIN912 под внутренний шестигранник4 шт.
Винт М5х12 ISO7380 (полусфера)84 шт.
Винт М6х10 ISO7380 (полусфера)32 шт.
Винт М8х20 ISO7380 (полусфера)16 шт.
Винт М5х12 DIN7991 (потай)16 шт.
Винт М6х12 DIN7991 (потай)8 шт.

Файлы для скачивания | чертежи | 3D-Модели

1. RSI-21003-2 | Станок для выравнивания слэбов 600х2000 мм (комплект для сборки) (3D-модель).STEP
Скачать
2. RSI-21003-2 | Станок для выравнивания слэбов 600х2000 мм (комплект для сборки) (Чертёж).PDF
Скачать

Описание

Комплект предназначен для энтузиастов деревообработки и мастеров, желающих самостоятельно собрать надежный станок для калибровки слэбов. Построен на базе легкого и прочного алюминиевого конструкционного профиля, что обеспечивает простоту сборки, мобильность и долговечность. Идеально подходит для выравнивания, шлифовки и калибровки слэбов из дерева, позволяя создавать ровные поверхности для мебели, столешниц или декоративных элементов.
  • габариты (Д х Ш х В): 600х2000х200 мм;
  • рабочее поле 400х1700 мм;
  • посадка под фрезеры с диаметром подошвы до 190 мм включительно;
  • диаметр отверстия под фрезу 60мм;

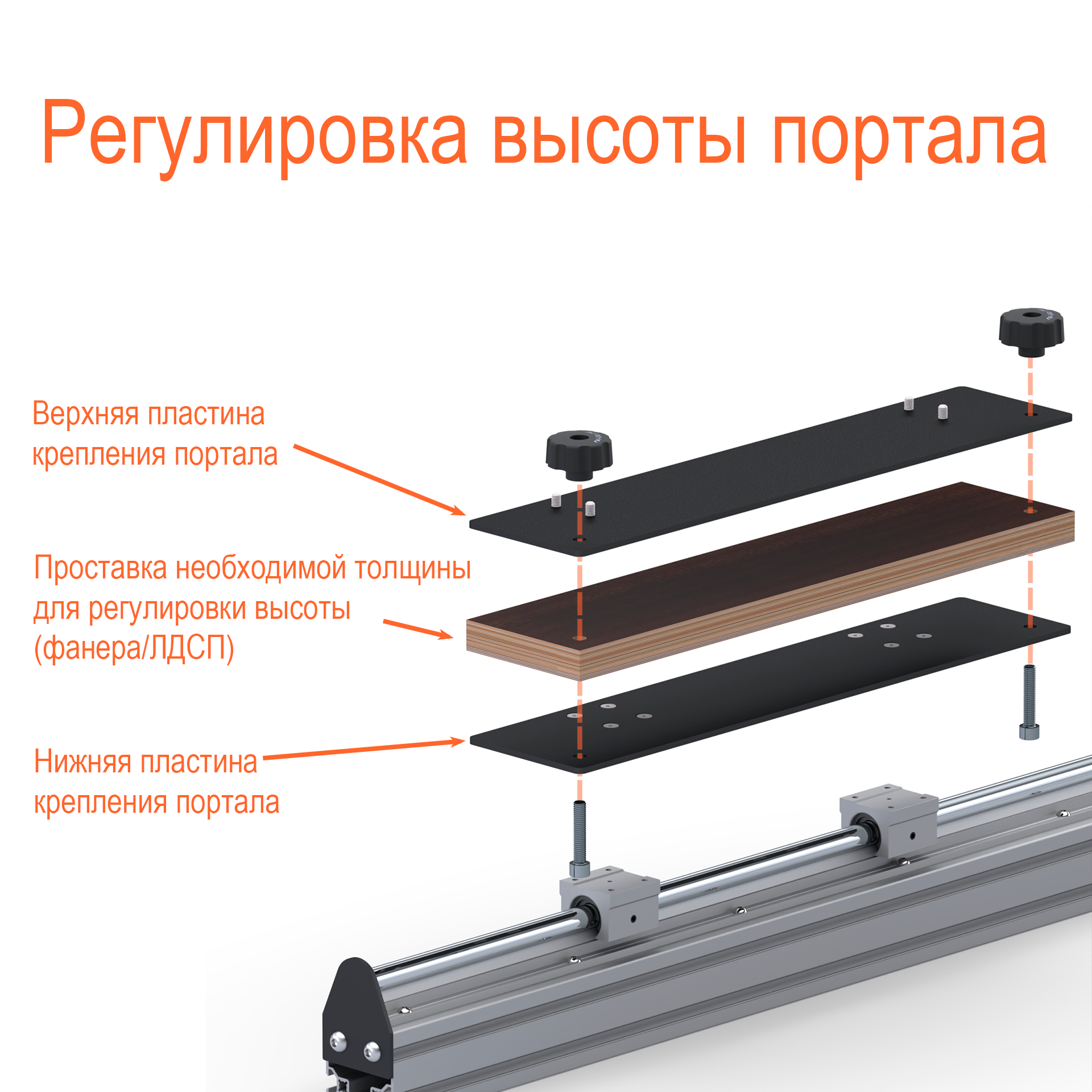

Конструктивная высота портала от рабочей поверхности до нижней плоскости поперечного рельса составляет 83 мм. Дополнительная регулировка высоты портала над рабочей поверхностью реализуется посредством установки компенсирующих пластин под его опорные элементы. Данные пластины не поставляются в комплекте, но могут быть легко изготовлены из листового материала (например, фанеры) необходимой толщины. Это обеспечивает возможность обработки заготовок с широким диапазоном толщин. Прецизионная установка рабочей высоты достигается с помощью регулировочных механизмов, интегрированных во фрезерный модуль.

* Фрезер в комплект не входит

Характеристики

Артикул:
 RSI-21003-2
Страна производства:
 Россия
Длина, мм:
 2000
Ширина, мм:
 600
Покрытие:
 Без покрытия
Вес, кг:
 49
