RSI-21001-4 | Станок для выравнивания слэбов 1000х1000 мм (комплект для сборки)

RSI-21001-4 | Станок для выравнивания слэбов 1000х1000 мм (комплект для сборки)

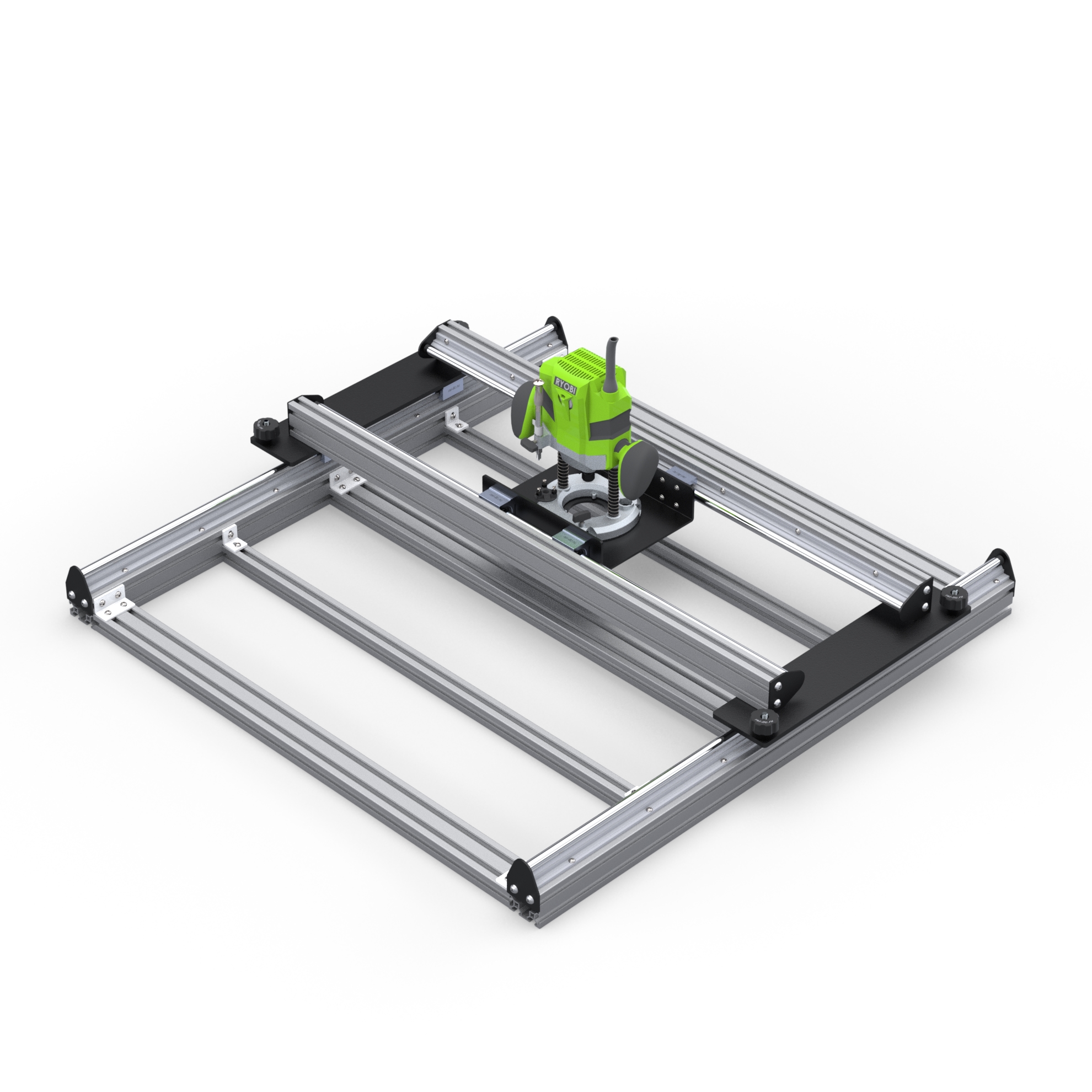

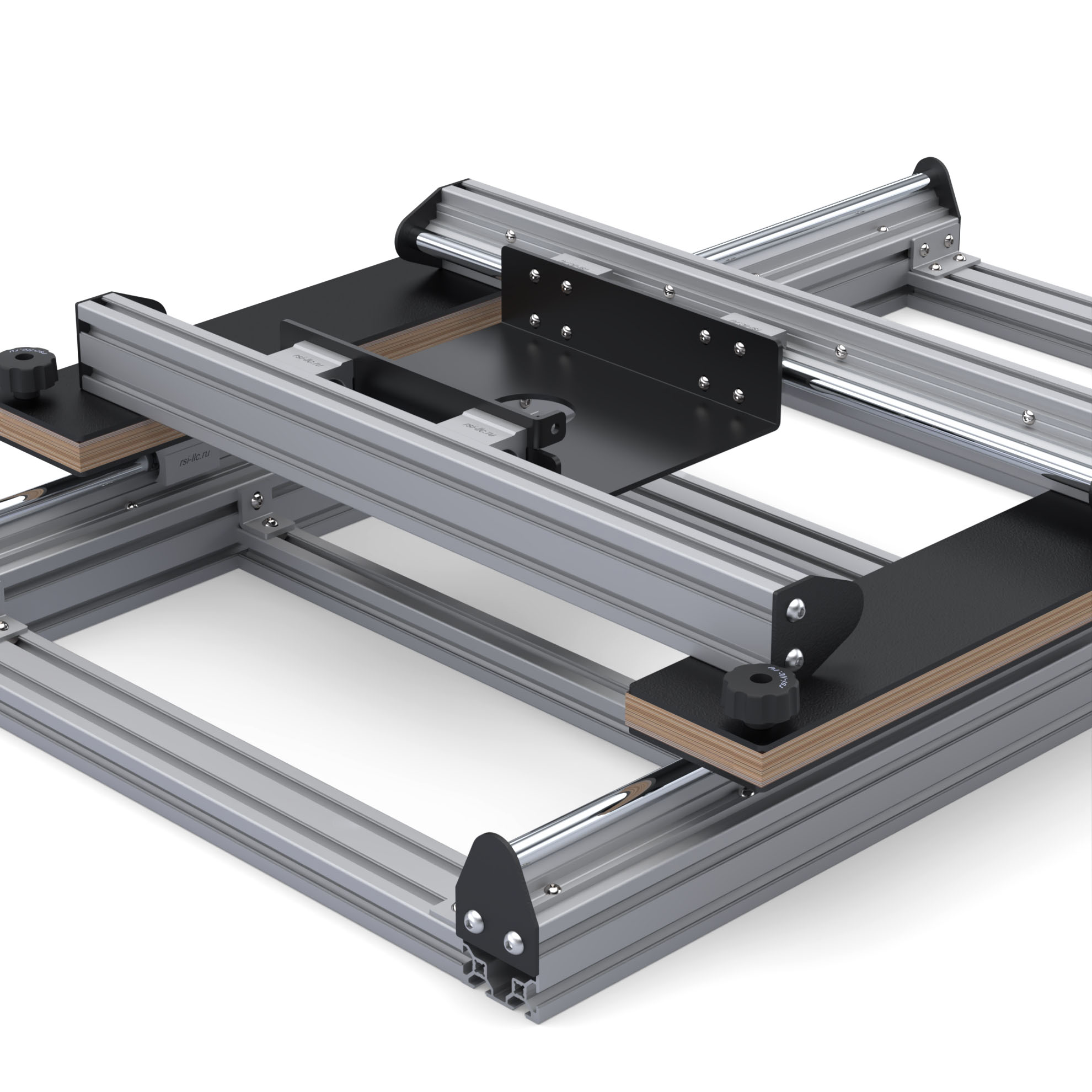

Станок RSI-21001-4 — выравнивание слэбов 1000×1000 мм.

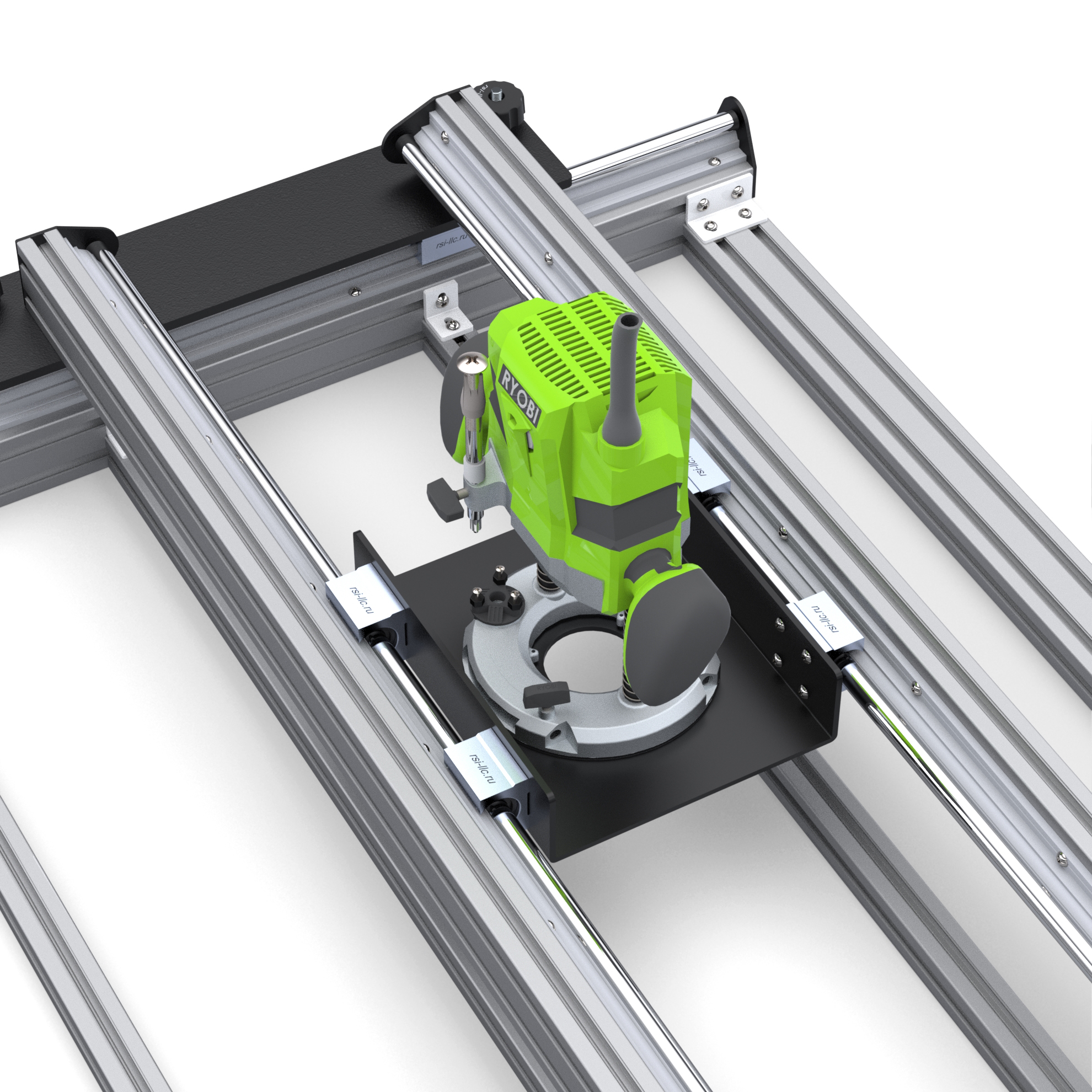

Надежный станок для обработки слэбов 1000×1000.

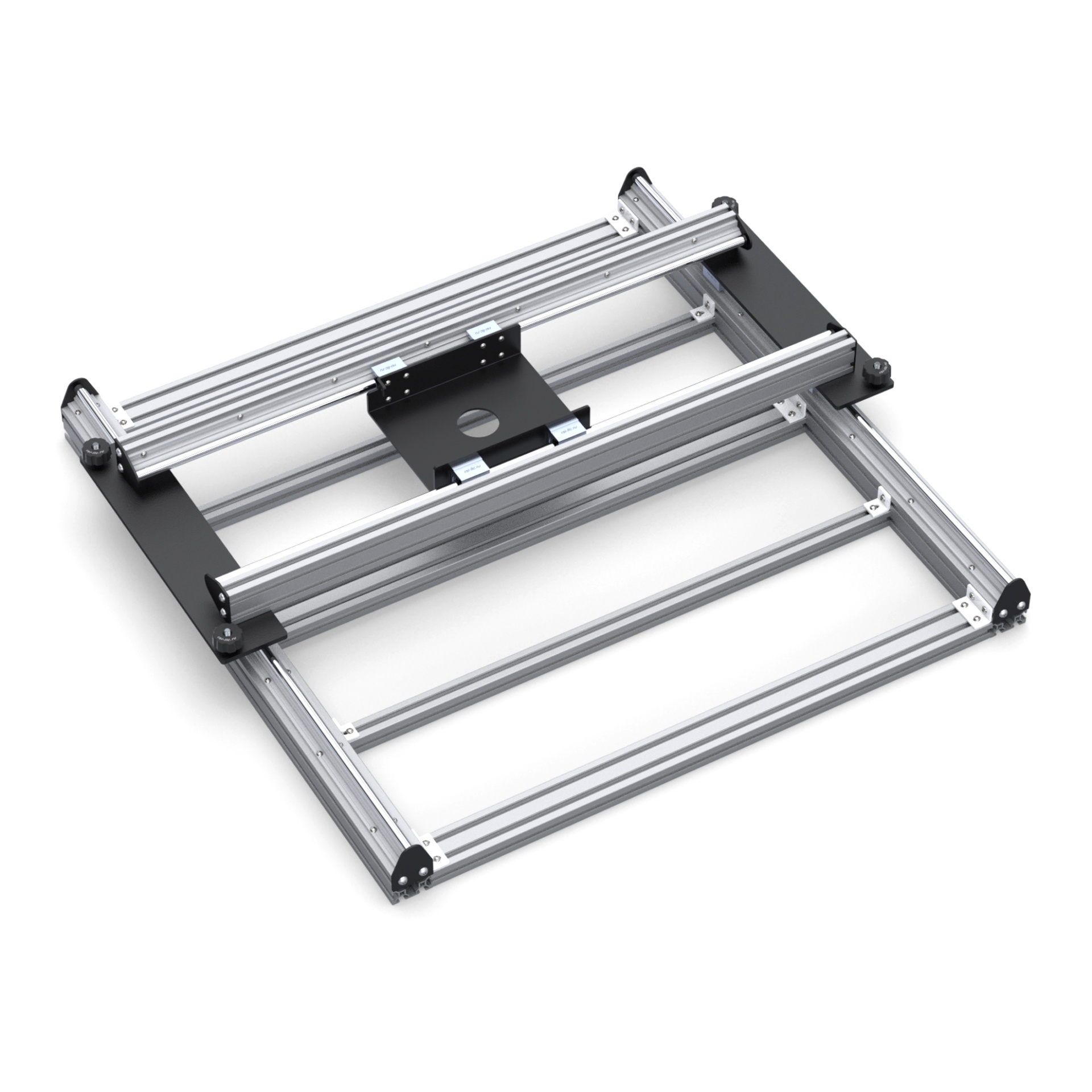

Комплект для сборки: RSI-21001-4 — точное выравнивание.

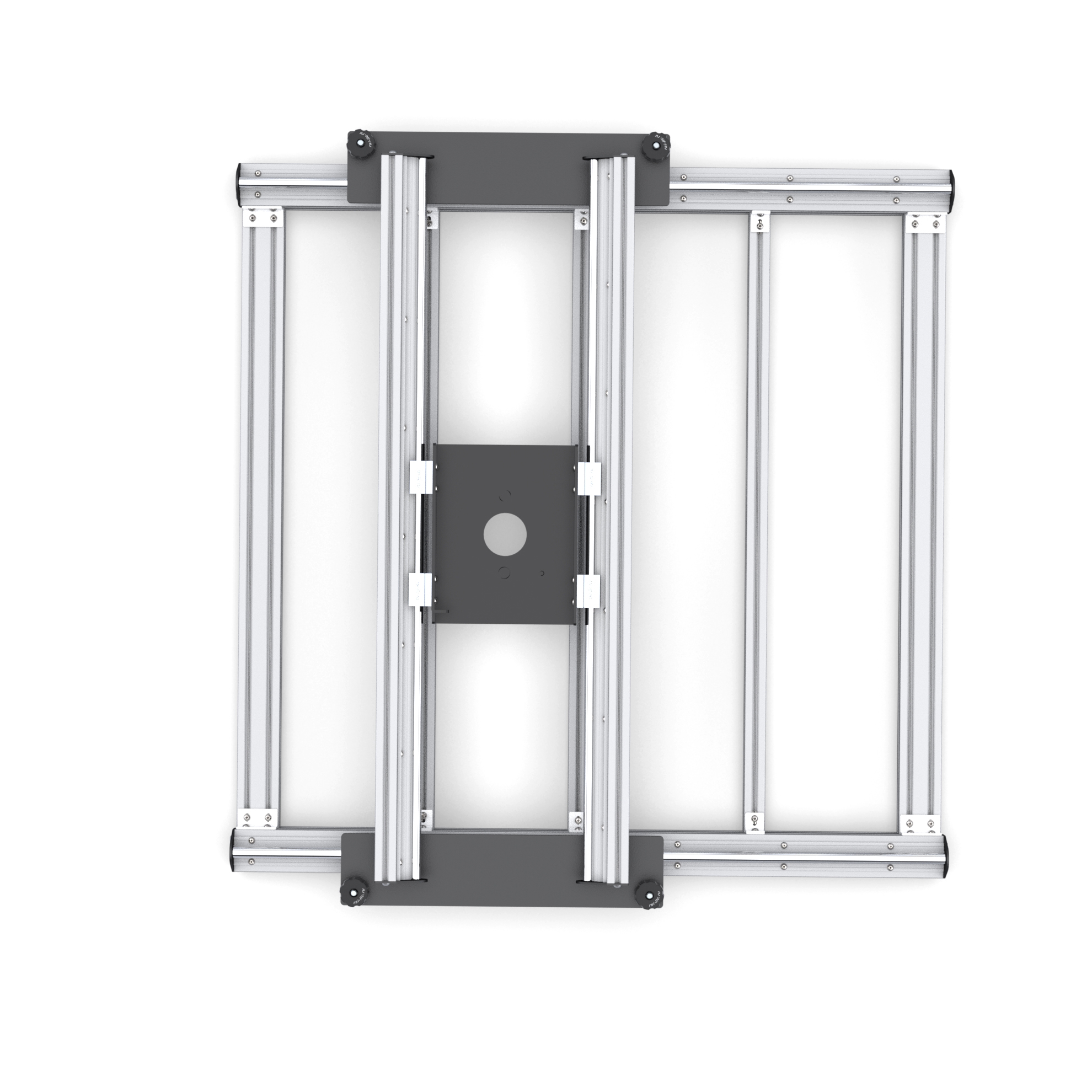

Вид сверху: платформа выравнивания слэбов 1000×1000.

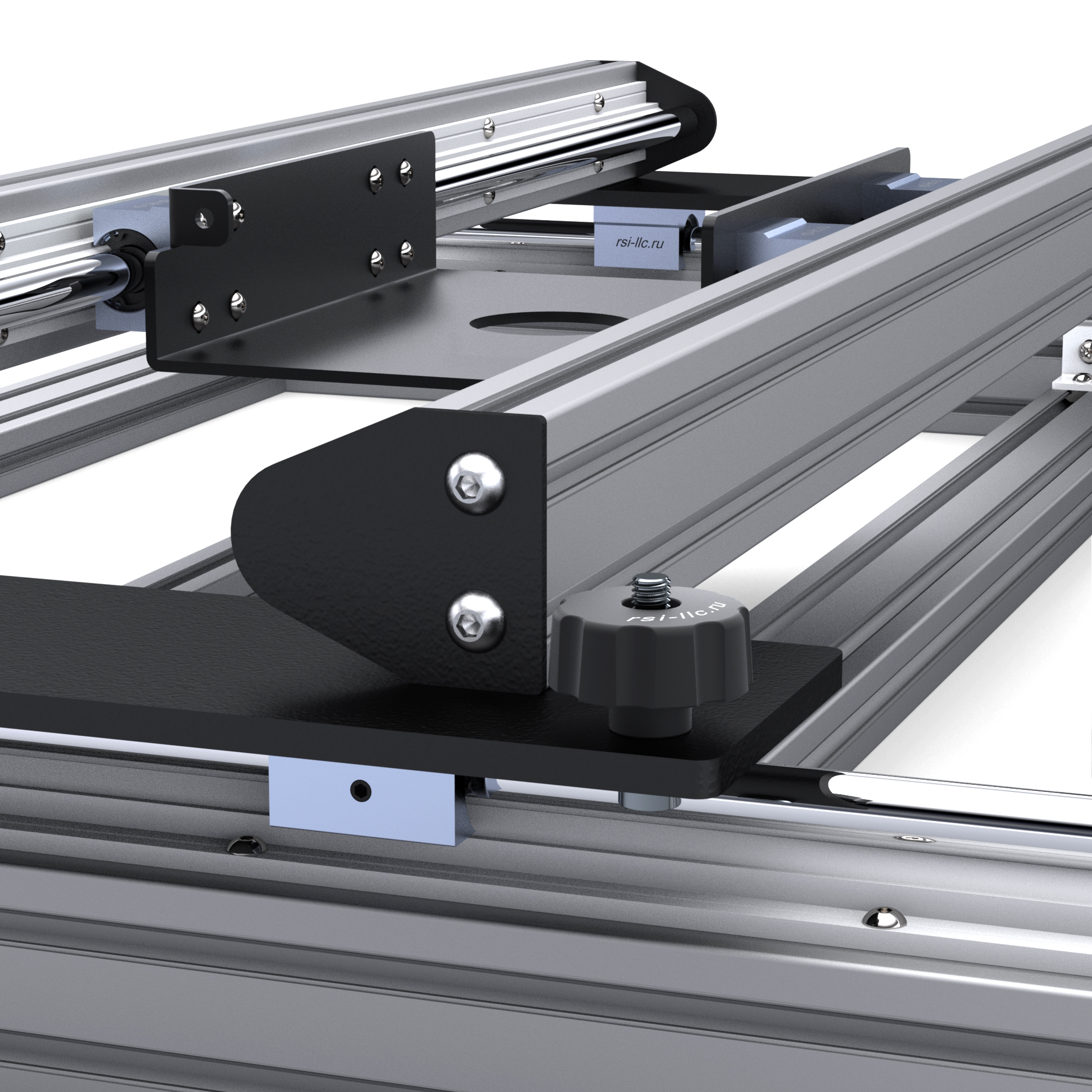

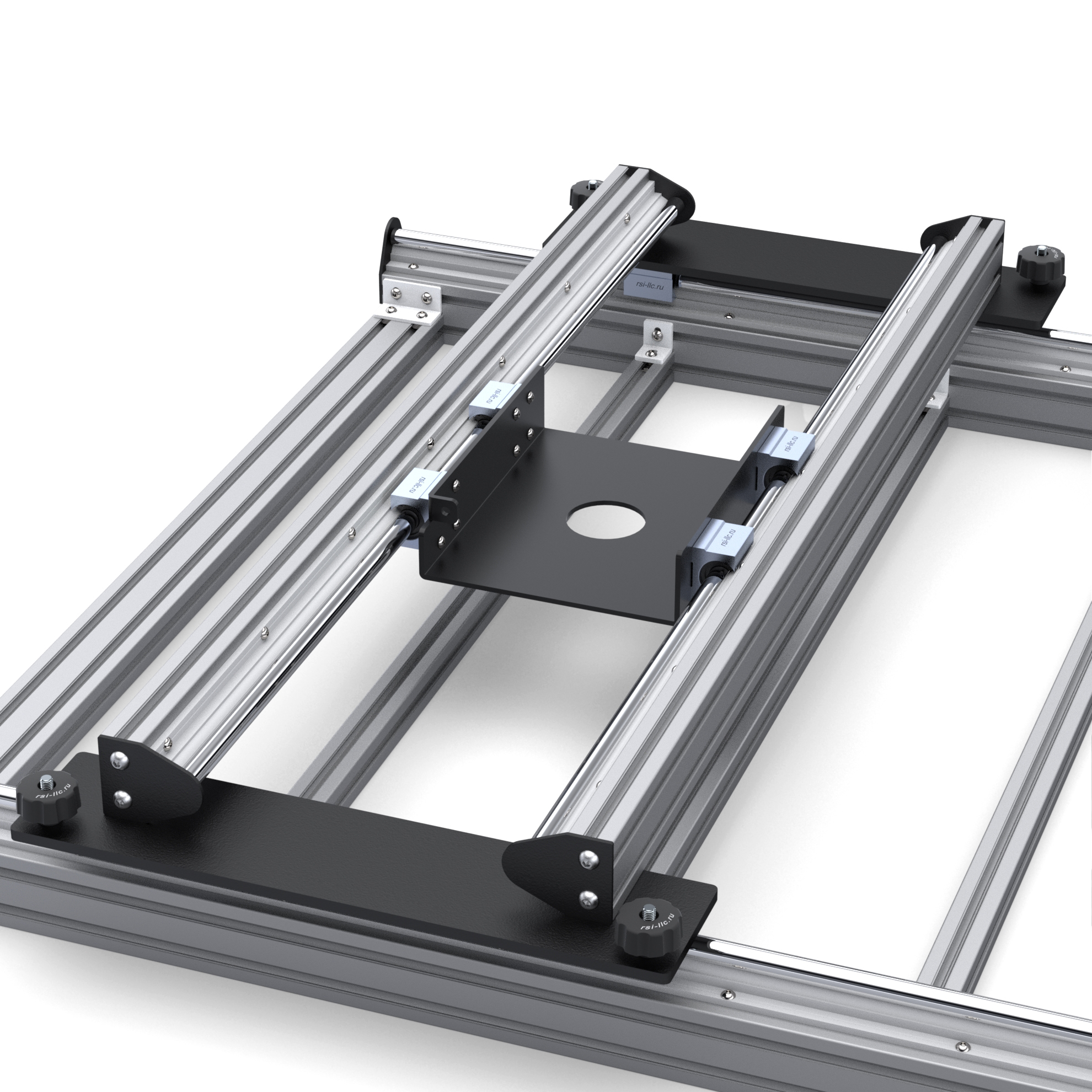

приводной механизм и крепежные элементы станка RSI-21001-4

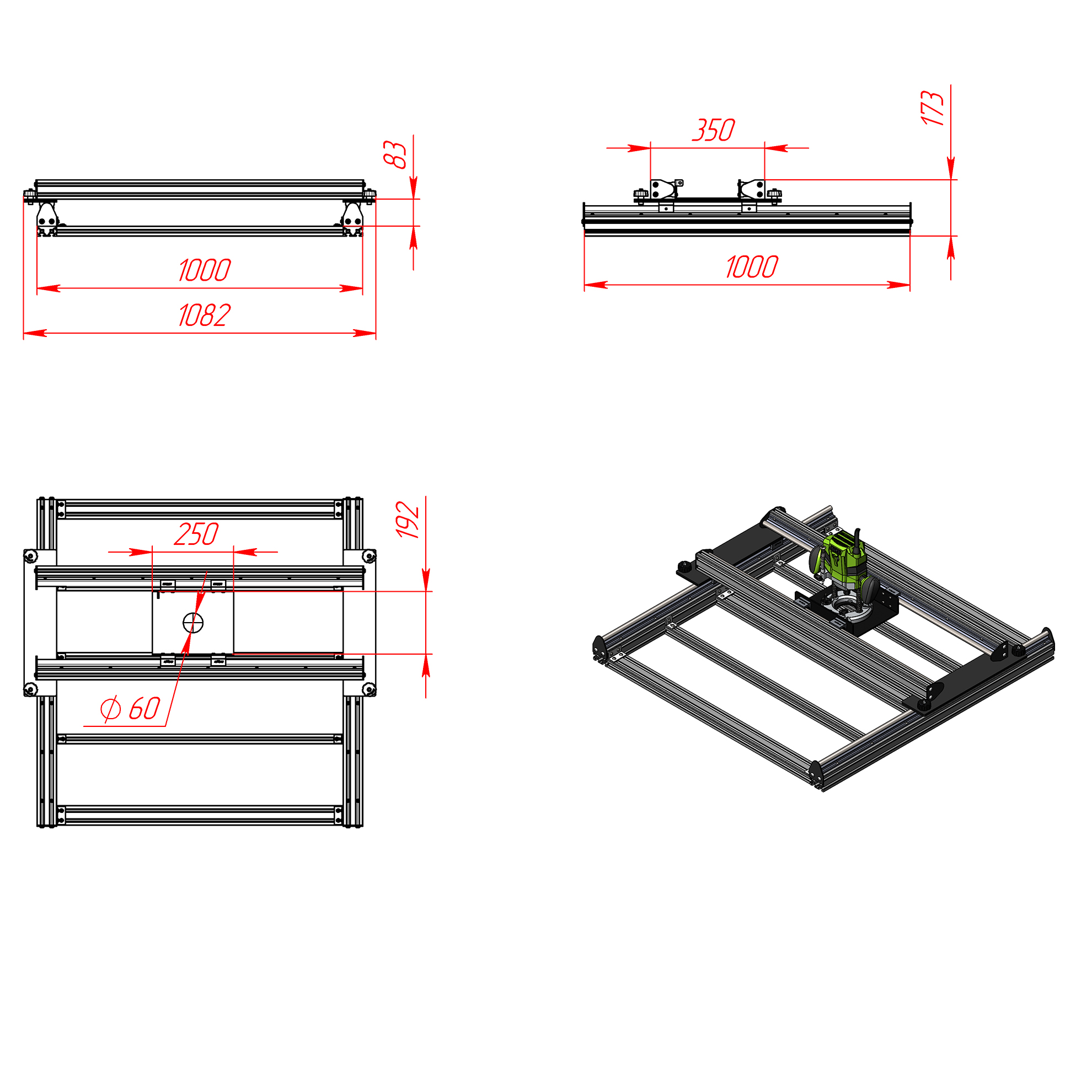

Чертёж: RSI-21001-4 — станок для выравнивания слэбов размером 1000×1000 мм.
41 591.00 руб. от 1 шт.
RSI
добавить
Наличие RSI-21001-4 | Станок для выравнивания слэбов 1000х1000 мм (комплект для сборки)
НА СКЛАДЕ:
8 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие RSI-21001-4 | Станок для выравнивания слэбов 1000х1000 мм (комплект для сборки)
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 3-5 рабочих дней

Предварительная стомость типового набора-комплекта по спецификации:
41591 Руб.

НаименованиеДлина, ммКоличество, шт.Комментарий
SBR-C16 | ЦИЛИНДРИЧЕСКИЙ РЕЛЬС D16 ММ1000 мм4 шт.
Распил в размер рельс SBR-C164 шт.
OB-3030SL-BP | ПРОФИЛЬ 30х30 ММ, ОБЛЕГЧЁННЫЙ. ПАЗ 8 ММ (БЕЗ ПОКРЫТИЯ)880 мм2 шт.
Распил в размер профиль 30х302 шт.
OB-3060-SL-BP | ПРОФИЛЬ ОБЛЕГЧЕННЫЙ 30Х60 ММ. ПАЗ 8 ММ (БЕЗ ПОКРЫТИЯ)1000 мм2 шт.
OB-3060-SL-BP | ПРОФИЛЬ ОБЛЕГЧЕННЫЙ 30Х60 ММ. ПАЗ 8 ММ (БЕЗ ПОКРЫТИЯ)880 мм3 шт.
Распил в размер профиль 30х605 шт.
OB-6060B-BP | ПРОФИЛЬ 60Х60 ММ. ПАЗ 8 ММ (БЕЗ ПОКРЫТИЯ)1000 мм2 шт.
Распил в размер профиль 60х602 шт.
SBR16UU | КАРЕТКА ДЛЯ SBR D16 ММ8 шт.
Кронштейн крепления ручного фрезера D60 сталь 4 мм1 шт.
Комплект (4 шт.) пластин крепления портала ручного фрезера.1 шт.
Пластина 3060 стопор SBR-C168 шт.
Нарезание резьбы М816 шт.
Винт М5х12 DIN7991 (потай) кл. пр. 8.816 шт.
ВИНТ М5Х12 ISO7380 (ПОЛУСФЕРА) КЛ. ПР. 10.972 шт.
ВИНТ М6Х10 ISO7380 (ПОЛУСФЕРА) КЛ. ПР. 10.932 шт.
ВИНТ М6Х12 DIN7991 (ПОТАЙ) КЛ. ПР. 8.88 шт.
ВИНТ М8Х20 ISO7380 (ПОЛУСФЕРА) КЛ. ПР. 10.916 шт.
ВИНТ М8Х40 DIN912 ПОД ВНУТРЕННИЙ ШЕСТИГРАННИК4 шт.
5066 | СУХАРЬ ПАЗОВЫЙ, ПАЗ 8, М5, СЕРИЯ 3056 шт.
5067 | СУХАРЬ ПАЗОВЫЙ, ПАЗ 8, М6, СЕРИЯ 3040 шт.
D42M8 | БАРАШЕК ПРОХОДНОЙ М8, ДИАМЕТР 42 ММ4 шт.
8101s | СТАЛЬНОЙ УГЛОВОЙ СОЕДИНИТЕЛЬ 30х30 мм4 шт.
8102S | СТАЛЬНОЙ УГЛОВОЙ СОЕДИНИТЕЛЬ 30Х60 ММ6 шт.

Файлы для скачивания | чертежи | 3D-Модели

1. RSI-21001-4 | Станок для выравнивания слэбов 1000х1000 мм (комплект для сборки) (3D-модель).ZIP
Скачать
2. RSI-21001-4 | Станок для выравнивания слэбов 1000х1000 мм (комплект для сборки) (Чертёж).PDF
Скачать

Описание

Комплект для самостоятельной сборки станка для обработки слэбов, рассчитан на рабочее поле 800×700 мм. Идеален для столярных мастерских и ремесленников, которым нужен надёжный, компактный портал для фрезерной калибровки больших заготовок.

Основные преимущества

  • Экономичный комплект для самостоятельной сборки — снижаем стоимость при сохранении жёсткости конструкции.
  • Проектирован под стандартные фрезеры с подошвой до 190 мм — совместимость с большинством ручных фрезеров.
  • Универсальная регулировка высоты портала — подходит для заготовок разной толщины.
  • Компактные внешние габариты при достаточном рабочем поле — удобно для малых мастерских.

Технические характеристики

  • Габариты (Д × Ш × В): 1000 × 1000 × 200 мм
  • Рабочее поле: 800 × 700 мм
  • Посадка под фрезеры: подошва диаметром до 190 мм включительно
  • Диаметр отверстия под фрезу: 60 мм
  • Высота портала от рабочей поверхности до нижней части поперечного рельса: 83 мм

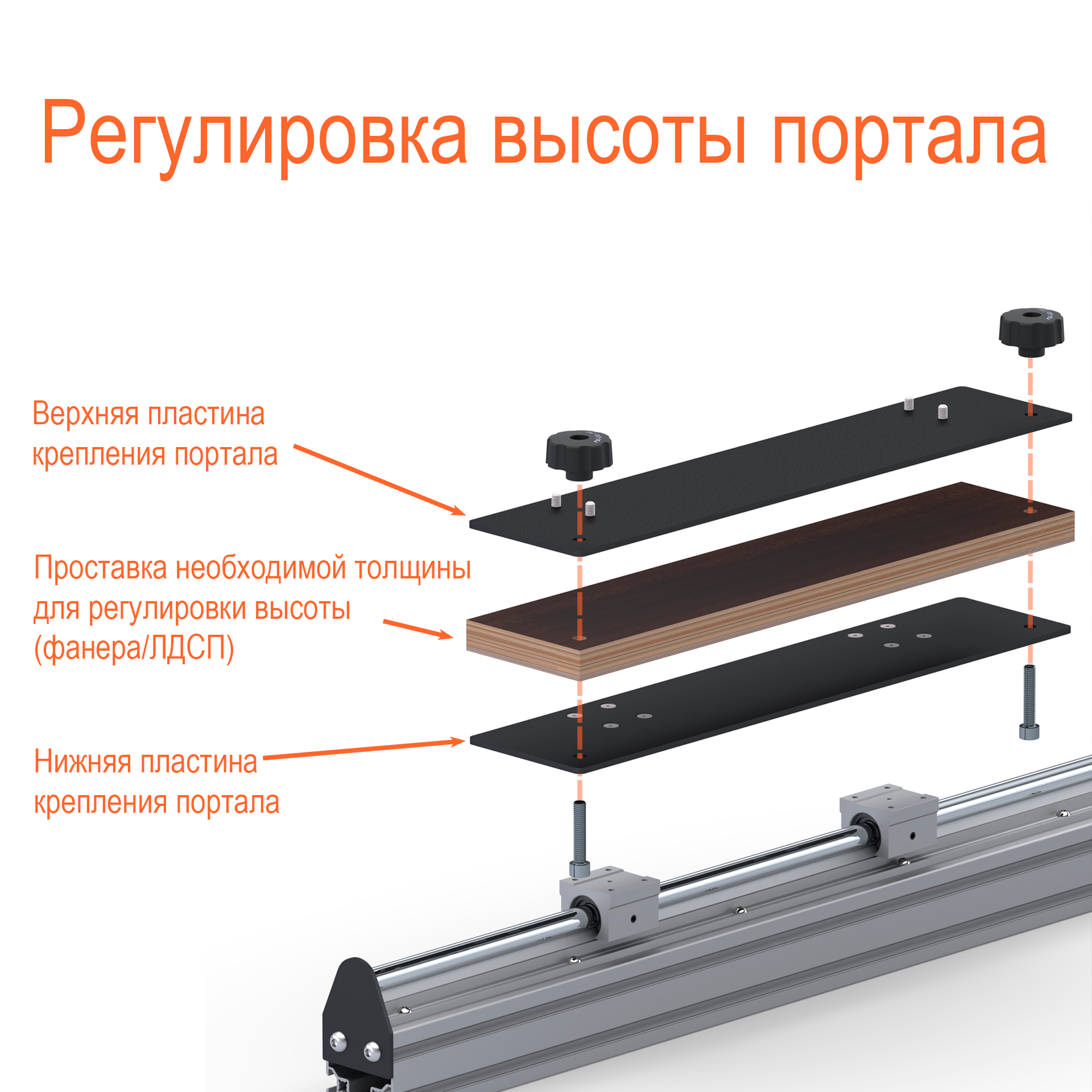

  • Регулировка высоты портала: дополнительно регулируется подкладываемыми под стойки портала пластинами (в комплект не входят; легко изготавливаются по шаблону из листового материала, например фанеры). Тонкая регулировка выполняется на самом фрезере.
* Фрезер в комплект не входит


Характеристики

Артикул:
 RSI-21001-4
Страна производства:
 Россия
Длина, мм:
 1000
Ширина, мм:
 1000
Покрытие:
 Без покрытия
Вес, кг:
 39
