RSI-21001-2 | Станок для выравнивания слэбов 1000х2000 мм (комплект для сборки)

RSI-21001-2 | Станок для выравнивания слэбов 1000х2000 мм (комплект для сборки)
RSI-21001-2 — станок для выравнивания слэбов 1000×2000 мм (комплект для сборки).

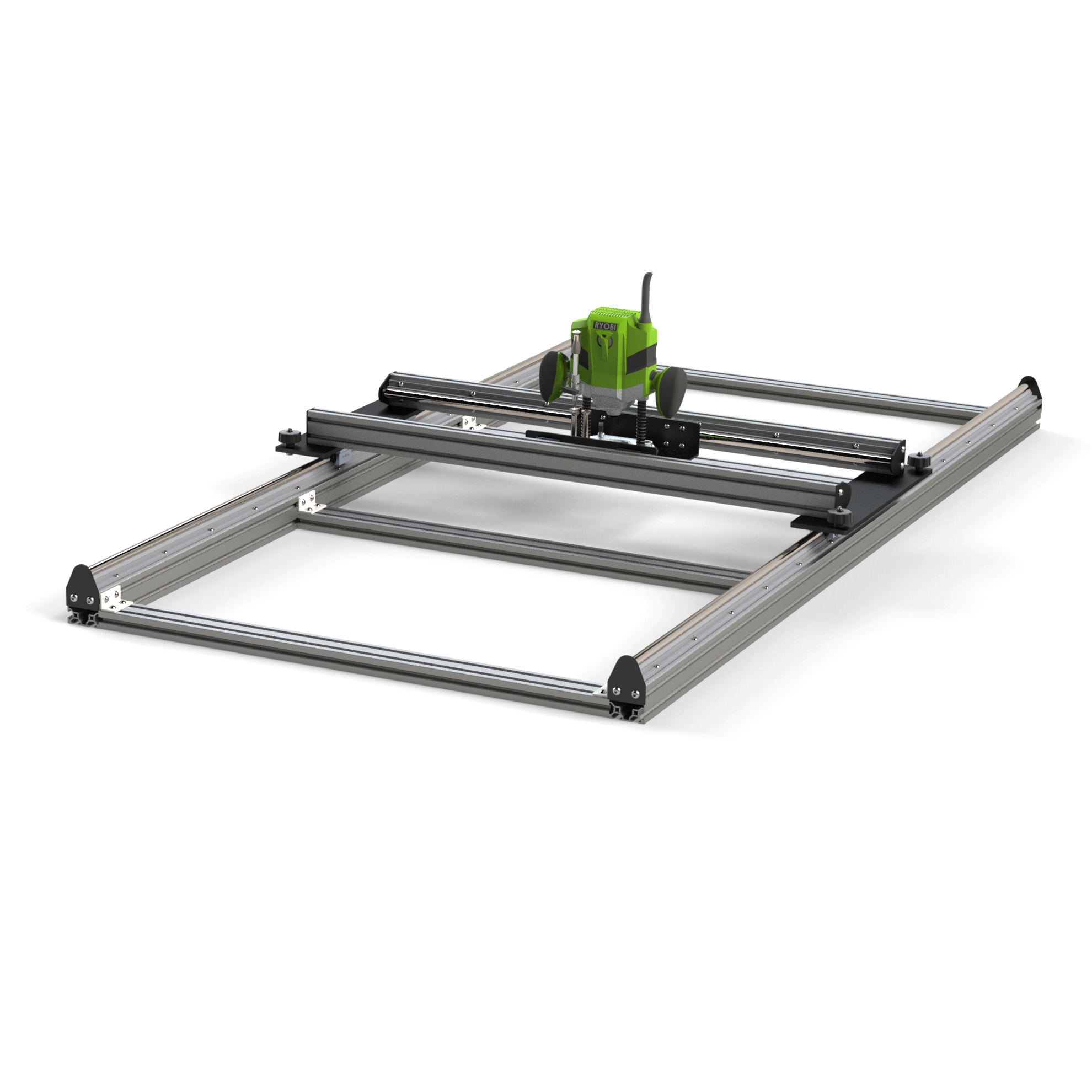

RSI-21001-2 — промышленный станок для точного выравнивания слэбов размером до 1000×2000 мм.
RSI-21001-2 Рабочая платформа: 1000×2000 мм
RSI-21001-2 : комплект для сборки (рама, направляющие, прижимы, крепёж)
RSI-21001-2 — станок для выравнивания слэбов 1000×2000 мм. Комплект для сборки: прочная рама, направляющие и прижимы. Доставка и гарантия.

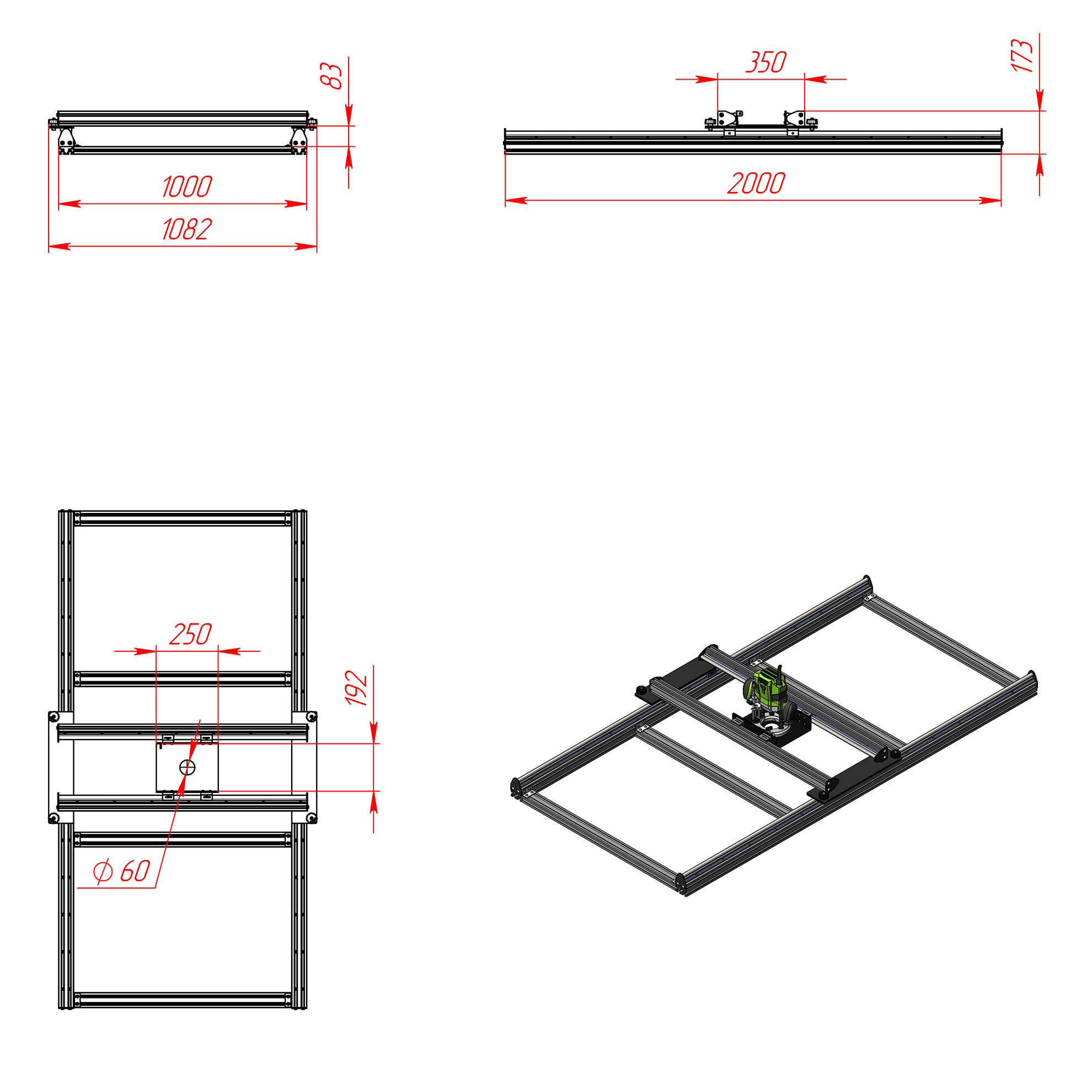

чертёж: RSI-21001-2 — станок для выравнивания слэбов 1000×2000 мм
56 421.00 руб. от 1 шт.
RSI
Количество
добавить
Наличие RSI-21001-2 | Станок для выравнивания слэбов 1000х2000 мм (комплект для сборки)
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие RSI-21001-2 | Станок для выравнивания слэбов 1000х2000 мм (комплект для сборки)
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 3-5 рабочих дней

Предварительная стомость типового набора-комплекта по спецификации:
56421 Руб.

НаименованиеДлина, ммКоличество, шт.Комментарий
SBR-C16 | ЦИЛИНДРИЧЕСКИЙ РЕЛЬС D16 ММ1000 мм2 шт.
SBR-C16 | ЦИЛИНДРИЧЕСКИЙ РЕЛЬС D16 ММ2000 мм2 шт.
Распил в размер рельс SBR-C164 шт.
OB-3060-SL-BP | ПРОФИЛЬ ОБЛЕГЧЕННЫЙ 30Х60 ММ. ПАЗ 8 ММ (БЕЗ ПОКРЫТИЯ)1000 мм2 шт.
OB-3060-SL-BP | ПРОФИЛЬ ОБЛЕГЧЕННЫЙ 30Х60 ММ. ПАЗ 8 ММ (БЕЗ ПОКРЫТИЯ)880 мм4 шт.
Распил в размер профиль 30х606 шт.
OB-6060B-BP | ПРОФИЛЬ 60Х60 ММ. ПАЗ 8 ММ (БЕЗ ПОКРЫТИЯ)2000 мм2 шт.
Распил в размер профиль 60х602 шт.
SBR16UU | КАРЕТКА ДЛЯ SBR D16 ММ8 шт.
Кронштейн крепления ручного фрезера D60 сталь 4 мм1 шт.
Комплект (4 шт.) пластин крепления портала ручного фрезера.1 шт.
Пластина 3060 стопор SBR-C168 шт.
Нарезание резьбы М816 шт.
Винт М5х12 DIN7991 (потай) кл. пр. 8.816 шт.
ВИНТ М5Х12 ISO7380 (ПОЛУСФЕРА) КЛ. ПР. 10.996 шт.
ВИНТ М6Х10 ISO7380 (ПОЛУСФЕРА) КЛ. ПР. 10.932 шт.
ВИНТ М6Х12 DIN7991 (ПОТАЙ) КЛ. ПР. 8.88 шт.
ВИНТ М8Х20 ISO7380 (ПОЛУСФЕРА) КЛ. ПР. 10.916 шт.
ВИНТ М8Х40 DIN912 ПОД ВНУТРЕННИЙ ШЕСТИГРАННИК4 шт.
5066 | СУХАРЬ ПАЗОВЫЙ, ПАЗ 8, М5, СЕРИЯ 3068 шт.
5067 | СУХАРЬ ПАЗОВЫЙ, ПАЗ 8, М6, СЕРИЯ 3040 шт.
D42M8 | БАРАШЕК ПРОХОДНОЙ М8, ДИАМЕТР 42 ММ4 шт.
8102S | СТАЛЬНОЙ УГЛОВОЙ СОЕДИНИТЕЛЬ 30Х60 ММ8 шт.

Файлы для скачивания | чертежи | 3D-Модели

1. RSI-21001-2 | Станок для выравнивания слэбов 1000х2000 мм (комплект для сборки) (3D-модель).STEP
Скачать
2. RSI-21001-2 | Станок для выравнивания слэбов 1000х2000 мм (комплект для сборки) (Чертёж).PDF
Скачать

Описание

Комплект для самостоятельной сборки высокопрочного станка‑калибратора слэбов, предназначен для создания ровной рабочей поверхности и точной подготовки заготовок под фрезерование. Оптимален для мастерских и малых производств, где важна универсальность и экономия при сохранении точности.

Преимущества

  • Надёжная жёсткая конструкция в комплекте для сборки — экономия при доставке и хранении.

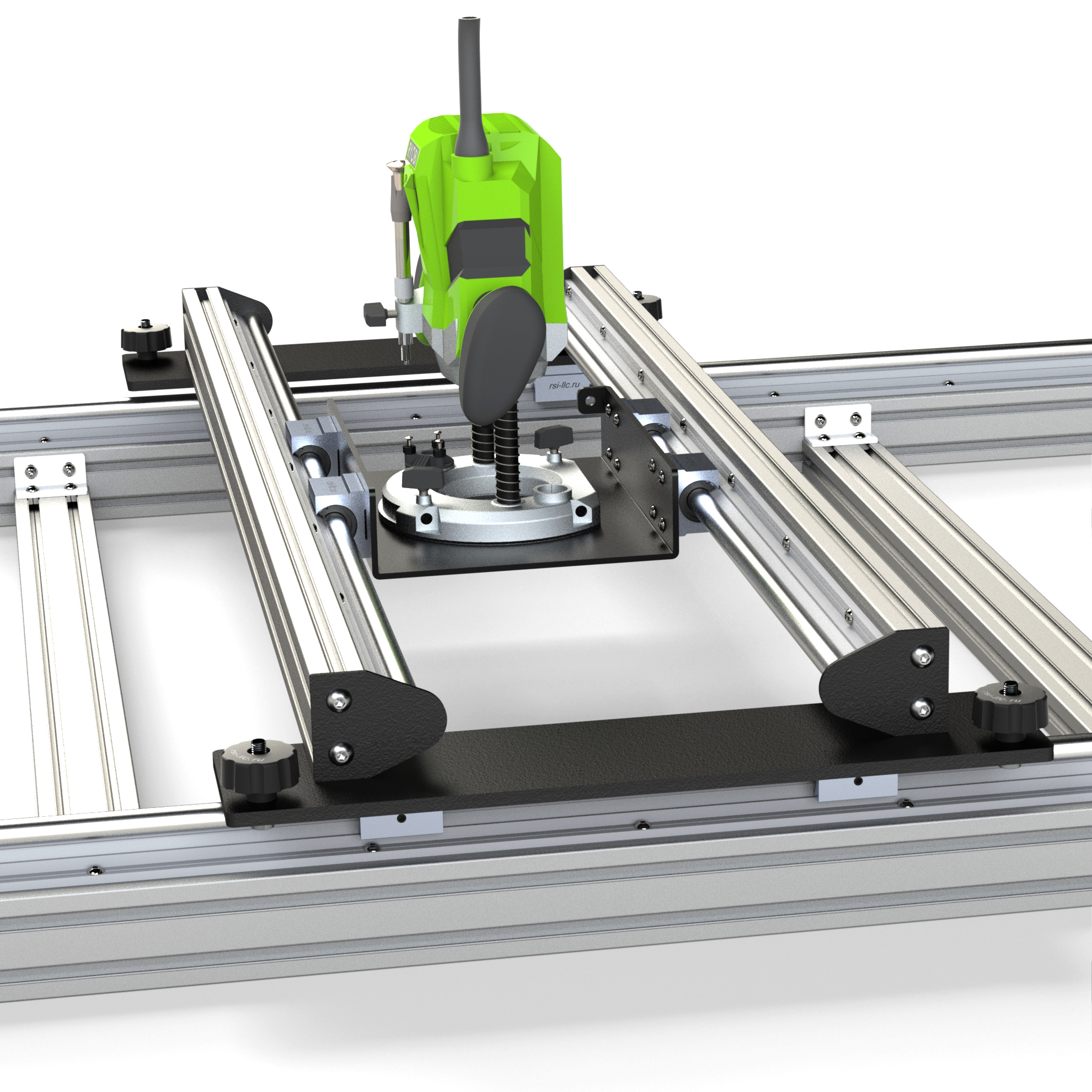

  • Широкая совместимость с популярными ручными фрезерами (подошва до Ø190 мм).
  • Удобное рабочее поле для обработки крупных слэбов и плит.
  • Простая регулировка высоты портала — позволяет калибровать заготовки различной толщины.

Технические характеристики

  • Габариты (Д × Ш × В): 2000 × 1000 × 200 мм
  • Рабочее поле: 800 × 1700 мм
  • Под посадку под фрезеры: подошва до Ø190 мм (включительно)
  • Диаметр отверстия под фрезу: 60 мм
  • Высота портала от рабочей поверхности до нижней части поперечного рельса: 83 мм
  • Регулируемая высота портала: дополнительные пластины под стойки (в комплект не входят; легко изготавливаются по шаблону из листового материала — например фанеры)

Что важно знать при сборке и эксплуатации

  • Комплект поставляется в виде набора для самостоятельной сборки; требуется базовый набор инструментов и навыки слесарно‑столярной сборки.

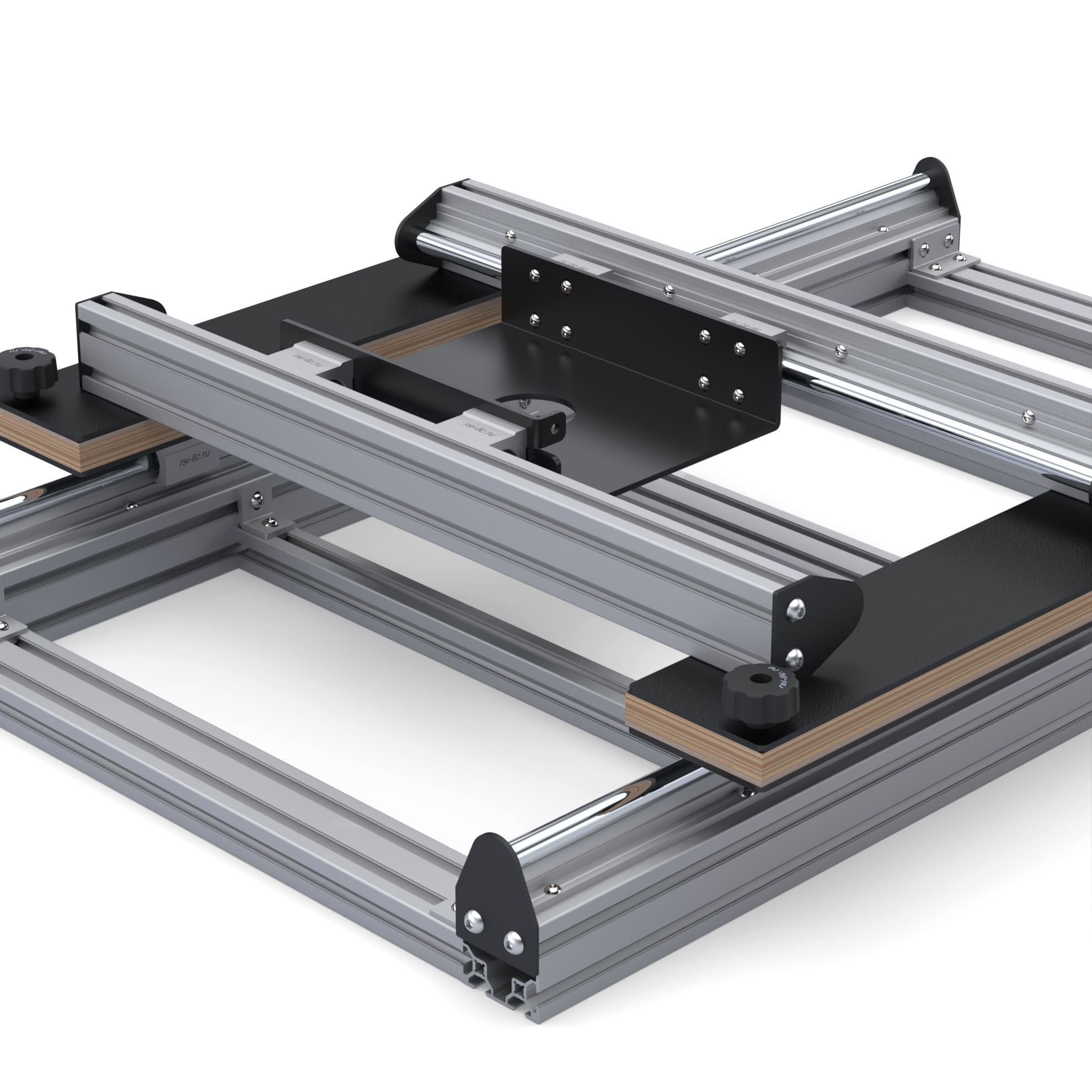

  • Для увеличения высоты портала используйте подкладываемые пластины под стойки (толщина по шаблону — подбирается под вашу заготовку). Это даёт гибкость по толщине обрабатываемых слэбов; точная подгонка выполняется регулировками на самом фрезере.
  • Рекомендуется проверять и подстраивать соосность рельсов и прочность креплений после первичной сборки и перед первым использованием.

Комплект поставки

  • Элементы рамы и портала (комплект для сборки)
  • Поперечный рельс и направляющие
  • Крепёжные детали и шаблоны для сборки
  • Инструкция по сборке и наладке

(Примечание: фрезер, пластины‑подкладки и расходные материалы в комплект не входят.)

Рекомендации

  • Для финишной точности используйте фрезер с возможностью микрорегулировок по высоте.
  • Изготовление подпорных пластин: листовой материал (фанера, ДСП) точной толщины по шаблону
* Фрезер в комплект не входит

Характеристики

Артикул:
 RSI-21001-2
Страна производства Россия:
 Россия
Вес, кг:
 54
