RSI-21001-1 | Станок для выравнивания слэбов 1000х2500 мм (комплект для сборки)

Файлы для скачивания | чертежи | 3D-Модели

1. RSI-21001-1 | Станок для выравнивания слэбов 1000х2500 мм (комплект для сборки) (3D-модель).ZIP

Скачать

2. RSI-21001-1 | Станок для выравнивания слэбов 1000х2500 мм (комплект для сборки) (Чертёж).PDF

Скачать

Описание

Комплект для самостоятельной сборки станка, предназначенного для калибровки и выравнивания деревянных слэбов. Простая конструкция, высокая жесткость и совместимость с широким рядом ручных фрезеров — идеальное решение для мастерской и малых производств.

Преимущества

• Готовый к сборке комплект — экономия времени и затрат по сравнению с покупкой готового станка.
• Универсальность: подходит для большинства ручных фрезеров с диаметром подошвы до 190 мм.
• Возможность точной подгонки высоты под заготовки различной толщины с помощью дополнительных прокладок.
• Прочное рабочее поле и большая площадь обработки — удобство при работе с крупными слэбами.

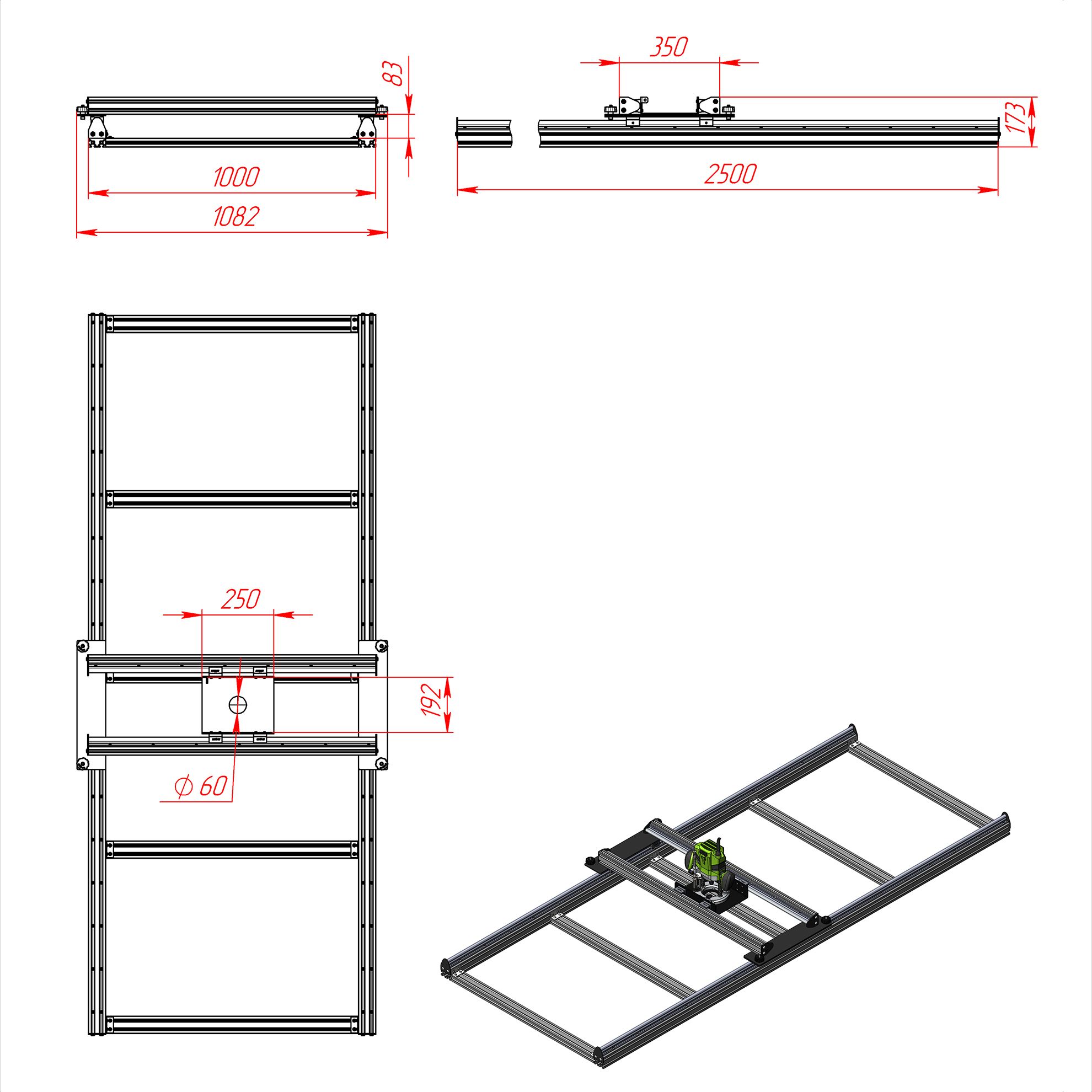

Технические характеристики

• Габариты (Д×Ш×В): 2500×1000×200 мм
• Рабочее поле: 800×2200 мм
• Посадка под фрезеры: до 190 мм (диаметр подошвы, включительно)
• Диаметр отверстия под фрезу: 60 мм
• Высота портала от рабочей поверхности до нижней части поперечного рельса: 83 мм

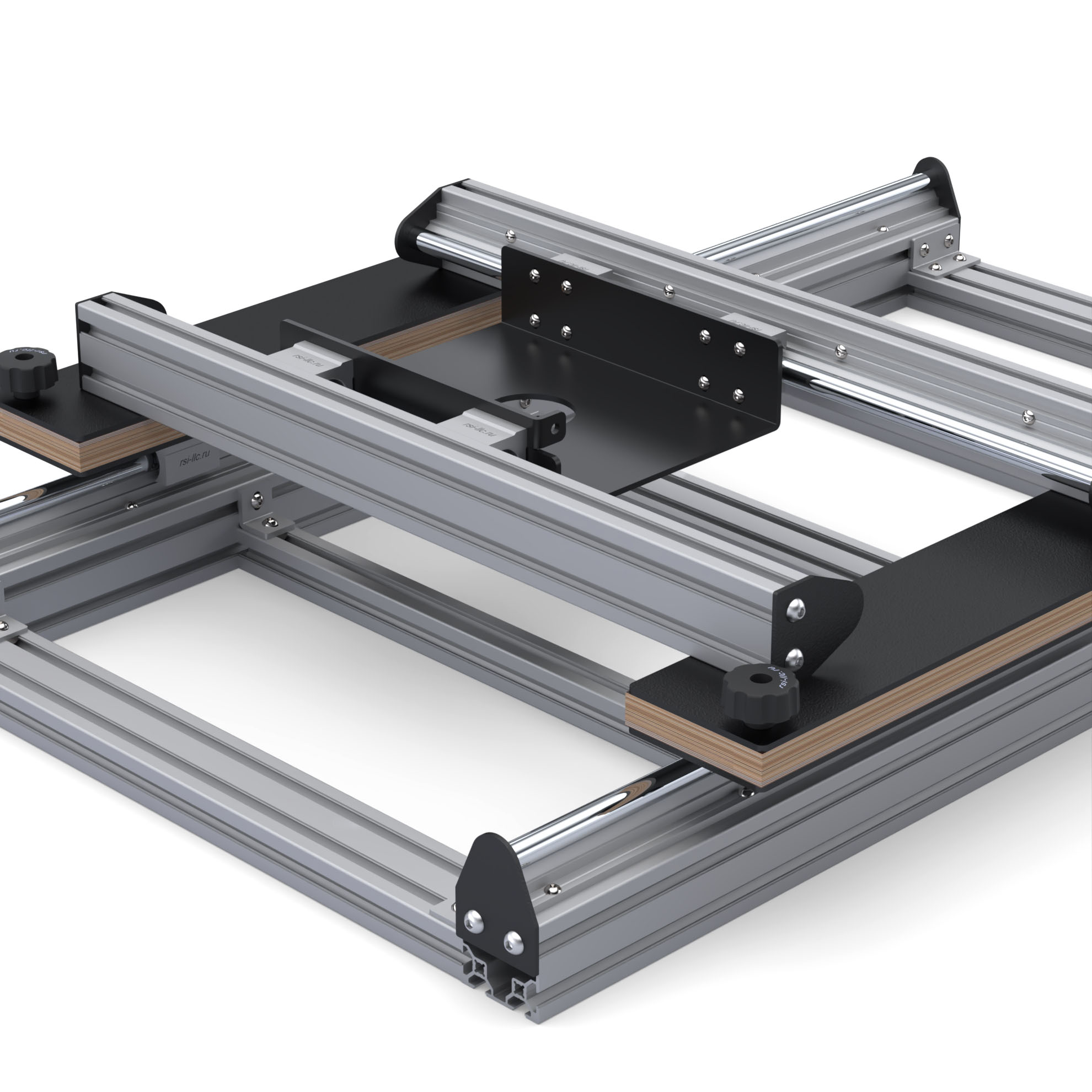

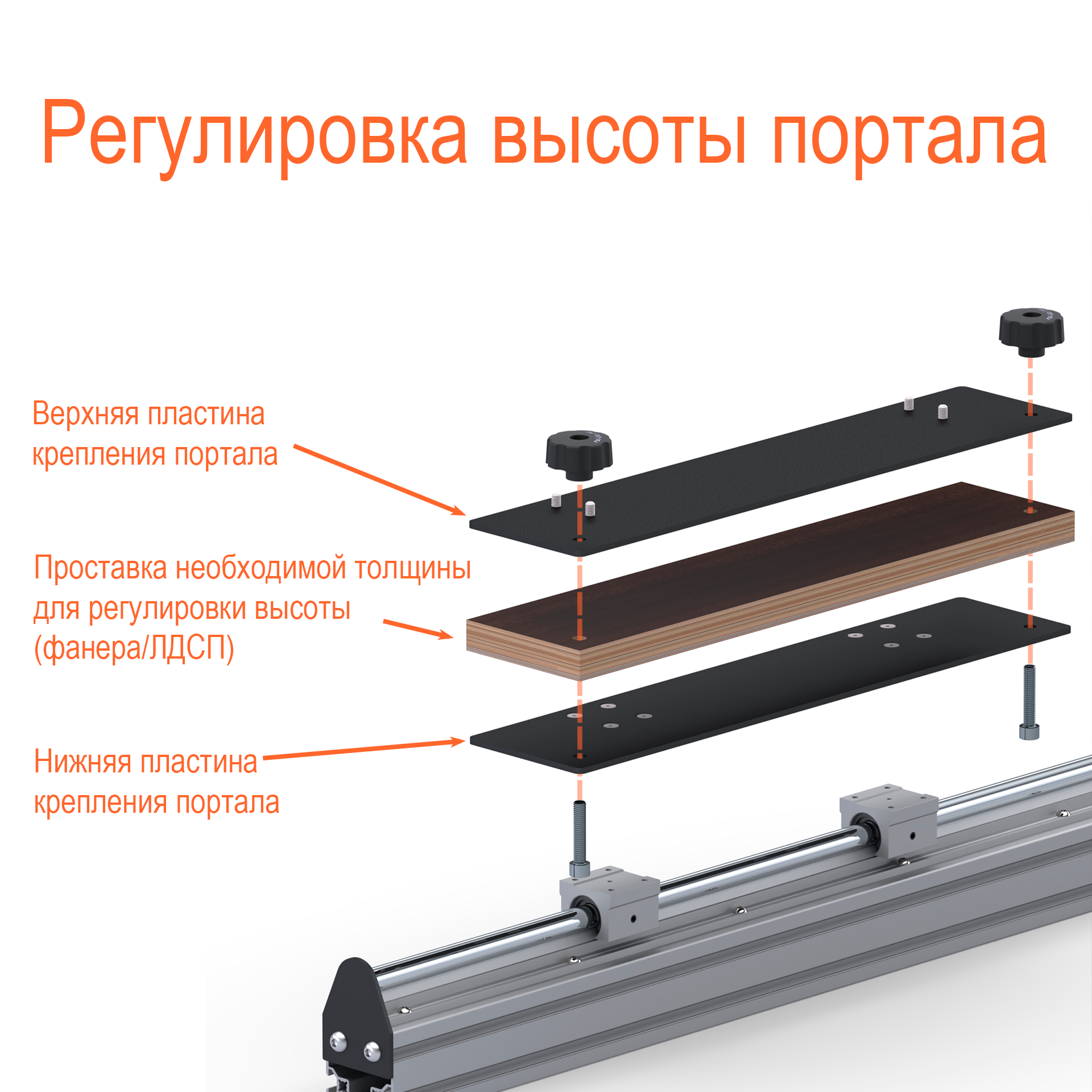

Регулировка высоты портала

Высота портала дополнительно регулируется путём подкладывания пластин под стойки портала. Пластины не входят в комплект и легко изготавливаются по шаблону из листового материала (например, фанеры) требуемой толщины. Это позволяет калибровать заготовки практически любой толщины. Для более точной установки рекомендуется регулировка непосредственно на фрезере.

Комплектация (в комплект для сборки входит)

• Металлические элементы рамы и портала — набор для сборки.
• Поперечный рельс и направляющие.
• Крепёж и монтажные элементы.
• Шаблон для изготовления прокладок под стойки (если требуется).
