RSI-21001 | Станок для выравнивания слэбов 1000х3000 мм (комплект для сборки)

Настольный станок для калибровки слэбов.
RSI-21001 | Станок для выравнивания слэбов 1000х3000 мм (комплект для сборки)
RSI-21001 — станок для выравнивания слэбов 1000×3000 мм, комплект для сборки

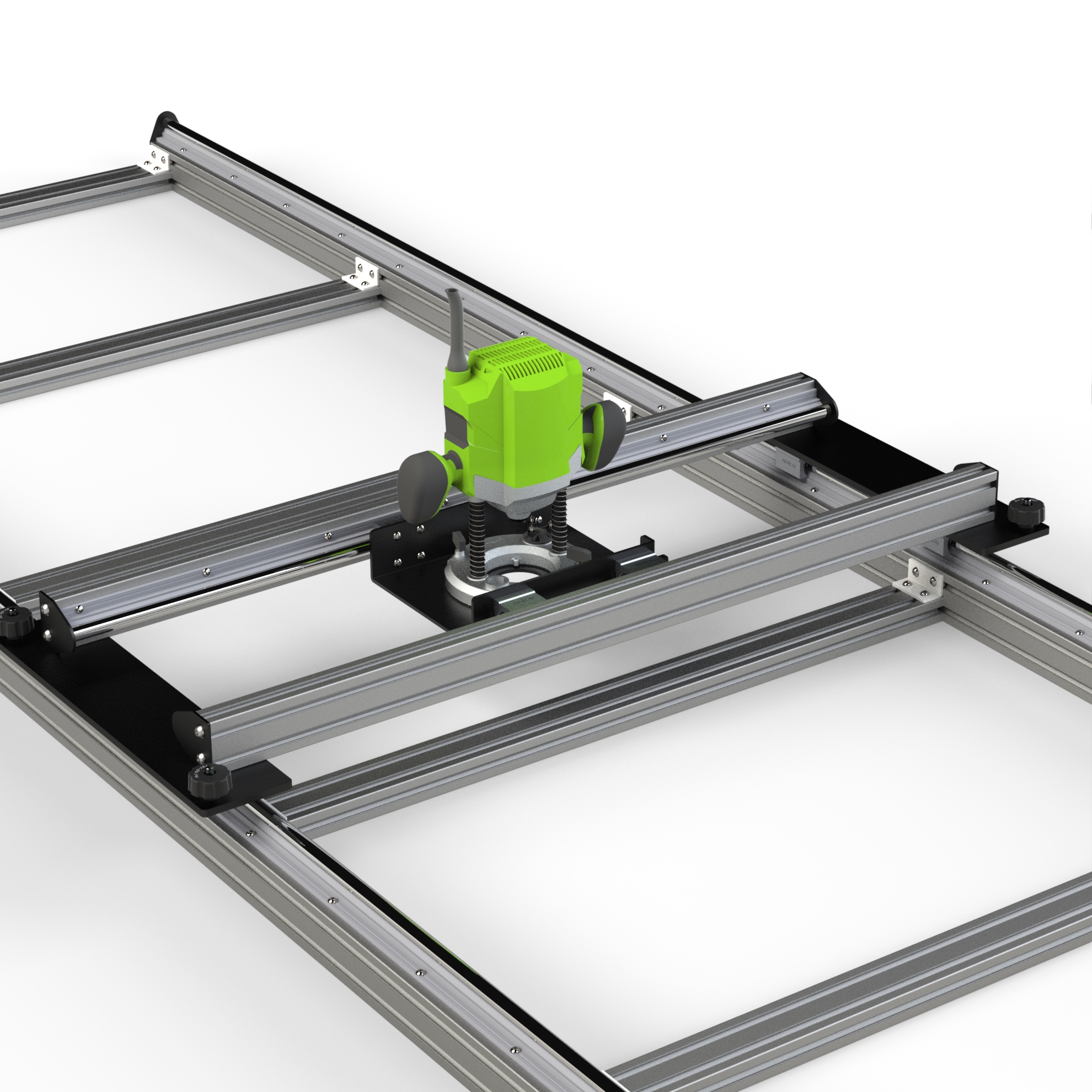

Вид сбоку: станок RSI-21001 для обработки слэбов 1000×3000 мм

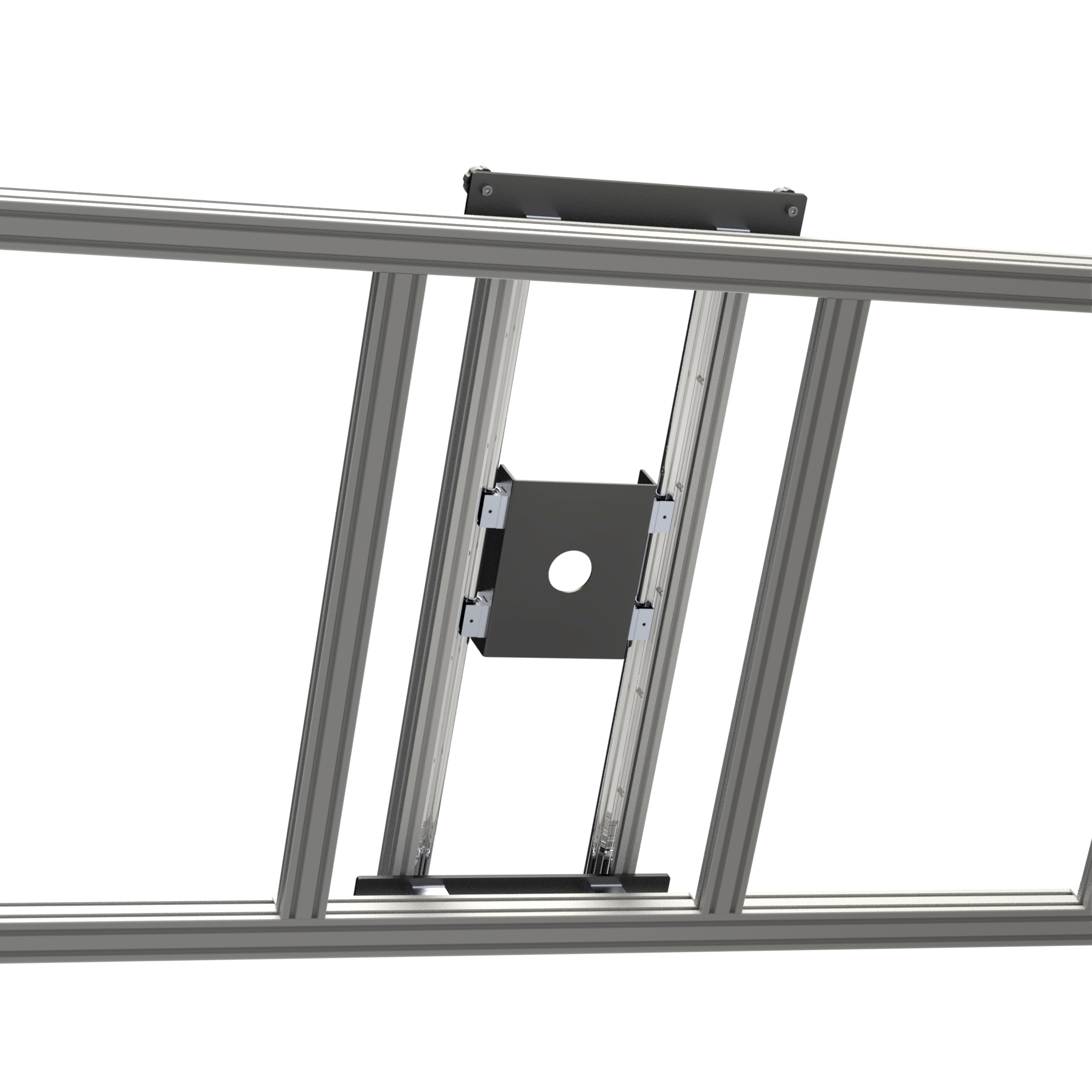

Рабочая зона и направляющие станка RSI-21001, комплект для сборки

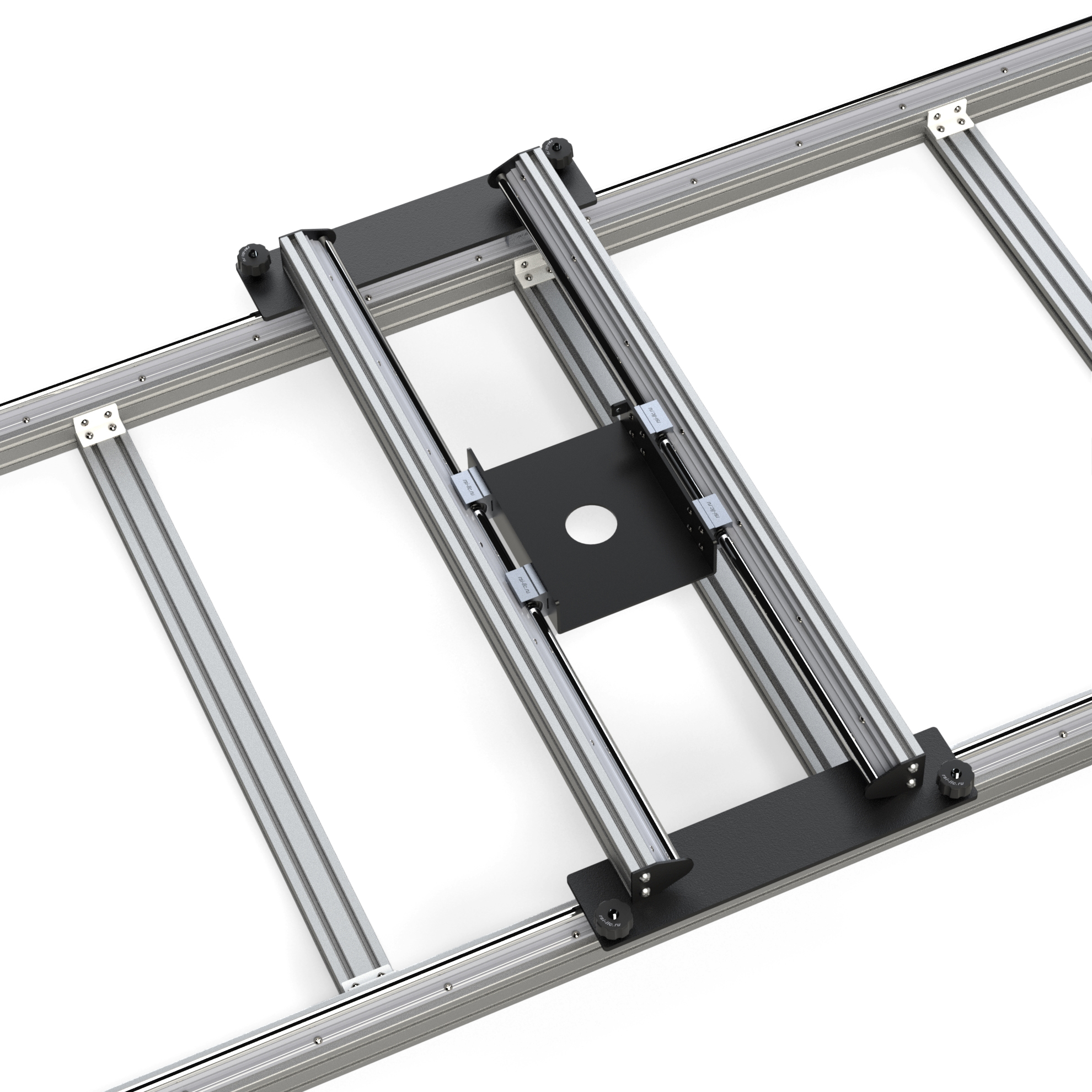

Конструкция рамы и опорные элементы RSI-21001 для слэбов 1000×3000 мм
RSI-21001 | Станок для выравнивания слэбов 1000х3000 мм (комплект для сборки) изображение 6

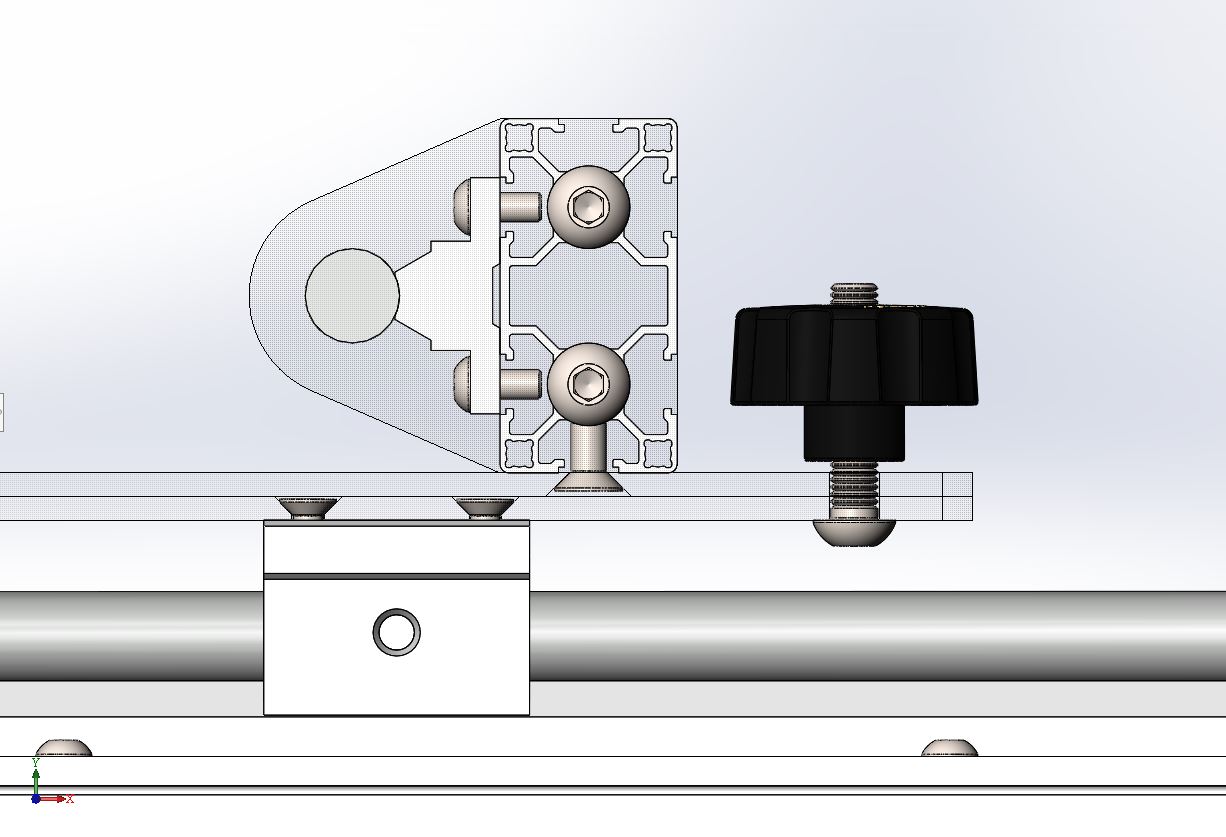

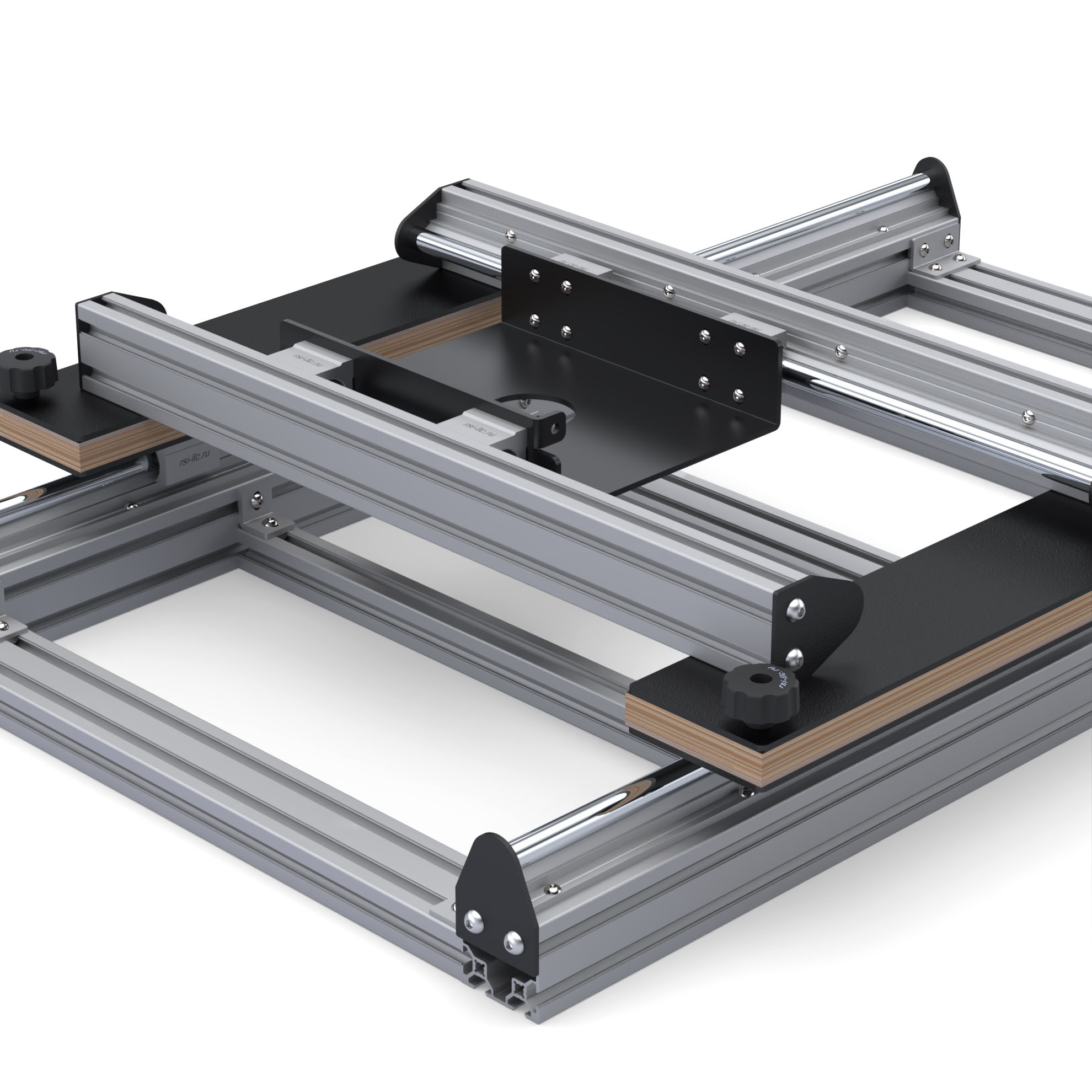

Пример крепления портала станка для калибровки слэбов
59 154.00 руб. от 1 шт.
RSI
добавить
Наличие RSI-21001 | Станок для выравнивания слэбов 1000х3000 мм (комплект для сборки)
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие RSI-21001 | Станок для выравнивания слэбов 1000х3000 мм (комплект для сборки)
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 3-5 рабочих дней

Предварительная стомость типового набора-комплекта по спецификации:
59154 Руб.

НаименованиеДлина, ммКоличество, шт.Комментарий
SBR-C16 | ЦИЛИНДРИЧЕСКИЙ РЕЛЬС D16 ММ1000 мм2 шт.
SBR-C16 | ЦИЛИНДРИЧЕСКИЙ РЕЛЬС D16 ММ3000 мм2 шт.
Распил в размер рельс SBR-C162 шт.
OB-3060-SL-BP | ПРОФИЛЬ ОБЛЕГЧЕННЫЙ 30Х60 ММ. ПАЗ 8 ММ (БЕЗ ПОКРЫТИЯ)1000 мм2 шт.
OB-3060-SL-BP | ПРОФИЛЬ ОБЛЕГЧЕННЫЙ 30Х60 ММ. ПАЗ 8 ММ (БЕЗ ПОКРЫТИЯ)880 мм6 шт.
Распил в размер профиль 30х608 шт.
OB-6060B-BP | ПРОФИЛЬ 60Х60 ММ. ПАЗ 8 ММ (БЕЗ ПОКРЫТИЯ)3000 мм2 шт.
Распил в размер профиль 60х602 шт.
SBR16UU | КАРЕТКА ДЛЯ SBR D16 ММ8 шт.
Кронштейн крепления ручного фрезера D60 сталь 4 мм1 шт.
Комплект (4 шт.) пластин крепления портала ручного фрезера.1 шт.
Пластина 3060 стопор SBR-C168 шт.
Нарезание резьбы М816 шт.
Винт М5х12 DIN7991 (потай) кл. пр. 8.816 шт.
ВИНТ М5Х12 ISO7380 (ПОЛУСФЕРА) КЛ. ПР. 10.9124 шт.
ВИНТ М6Х10 ISO7380 (ПОЛУСФЕРА) КЛ. ПР. 10.948 шт.
ВИНТ М6Х12 DIN7991 (ПОТАЙ) КЛ. ПР. 8.88 шт.
ВИНТ М8Х20 ISO7380 (ПОЛУСФЕРА) КЛ. ПР. 10.916 шт.
ВИНТ М8Х40 DIN912 ПОД ВНУТРЕННИЙ ШЕСТИГРАННИК4 шт.
5066 | СУХАРЬ ПАЗОВЫЙ, ПАЗ 8, М5, СЕРИЯ 3082 шт.
5067 | СУХАРЬ ПАЗОВЫЙ, ПАЗ 8, М6, СЕРИЯ 3056 шт.
D42M8 | БАРАШЕК ПРОХОДНОЙ М8, ДИАМЕТР 42 ММ4 шт.
8102S | СТАЛЬНОЙ УГЛОВОЙ СОЕДИНИТЕЛЬ 30Х60 ММ12 шт.

Файлы для скачивания | чертежи | 3D-Модели

1. RSI-21001 | Станок для выравнивания слэбов 1000х3000 мм (комплект для сборки) (3D-модель).ZIP
Скачать

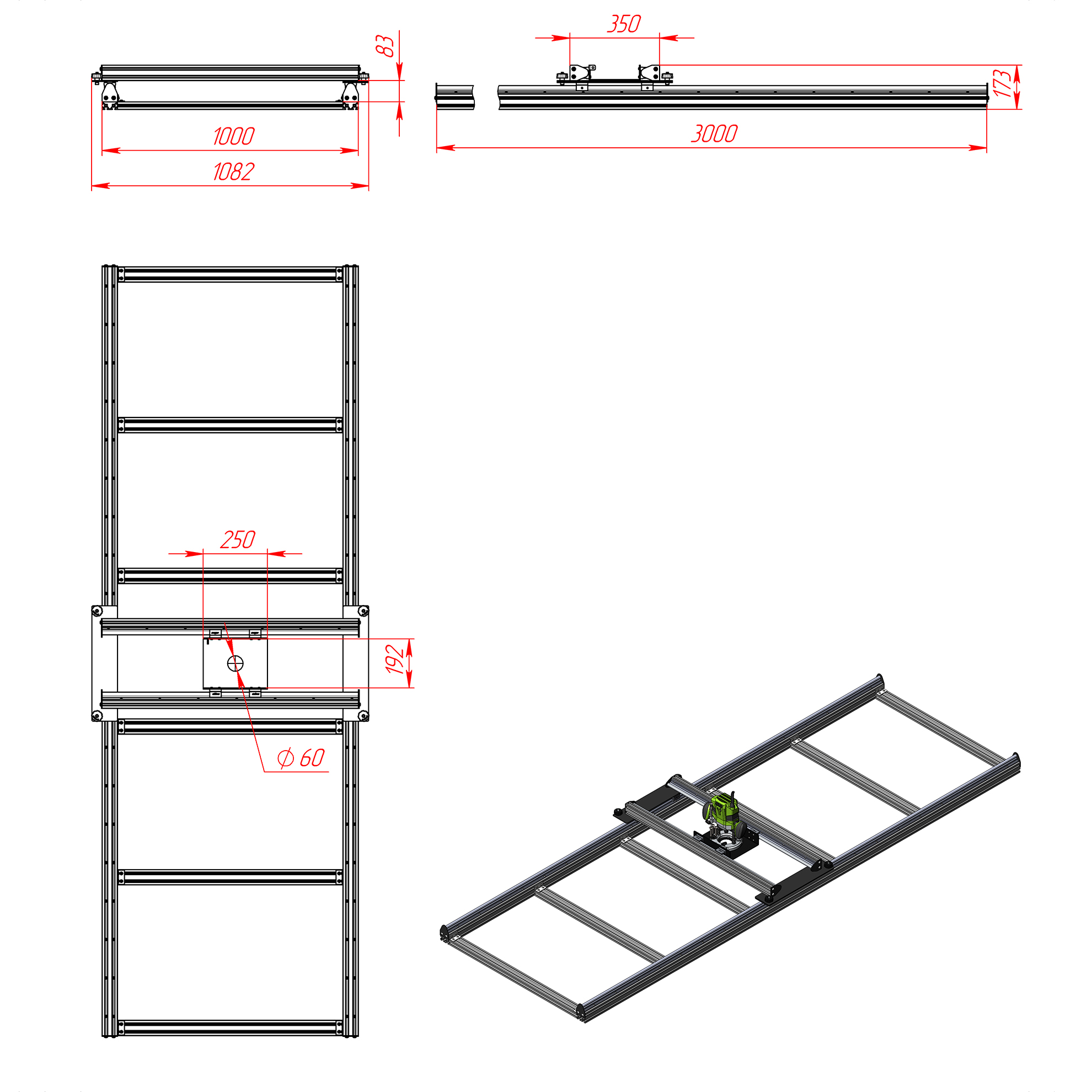

2. RSI-21001 | Станок для выравнивания слэбов 1000х3000 мм (комплект для сборки) (Чертёж).PDF
Скачать
3. RSI-21001 | Станок для выравнивания слэбов 1000х3000 мм (комплект для сборки) (Инструкция по сборке).PDF
Скачать

Описание

Комплект для самостоятельной сборки станка-калибратора слэбов, разработан для быстрой и точной выправки заготовок больших габаритов при использовании ручных или стационарных фрезеров с подошвой до 190 мм.

Преимущества

  • Простая и быстрая сборка на месте — комплект поставляется в виде набора деталей с понятной последовательностью монтажа.
  • Универсальность — подходит для большинства фрезеров с диаметром подошвы до 190 мм.
  • Большое рабочее поле для обработки слэбов и массивных заготовок.
  • Возможность точной подстройки высоты портала для заготовок разной толщины.
  • Надёжная жёсткая конструкция обеспечивает стабильность и равномерность съёма материала.
Технические характеристики

  • Габариты (Д×Ш×В) 3000×1000×200 мм
  • Рабочее поле 800×2700 мм
  • Подходящие фрезеры (диаметр подошвы) до 190 мм (включительно)
  • Диаметр отверстия под фрезу 60 мм
  • Высота портала (от рабочей поверхности до нижней части поперечного рельса) 83 мм

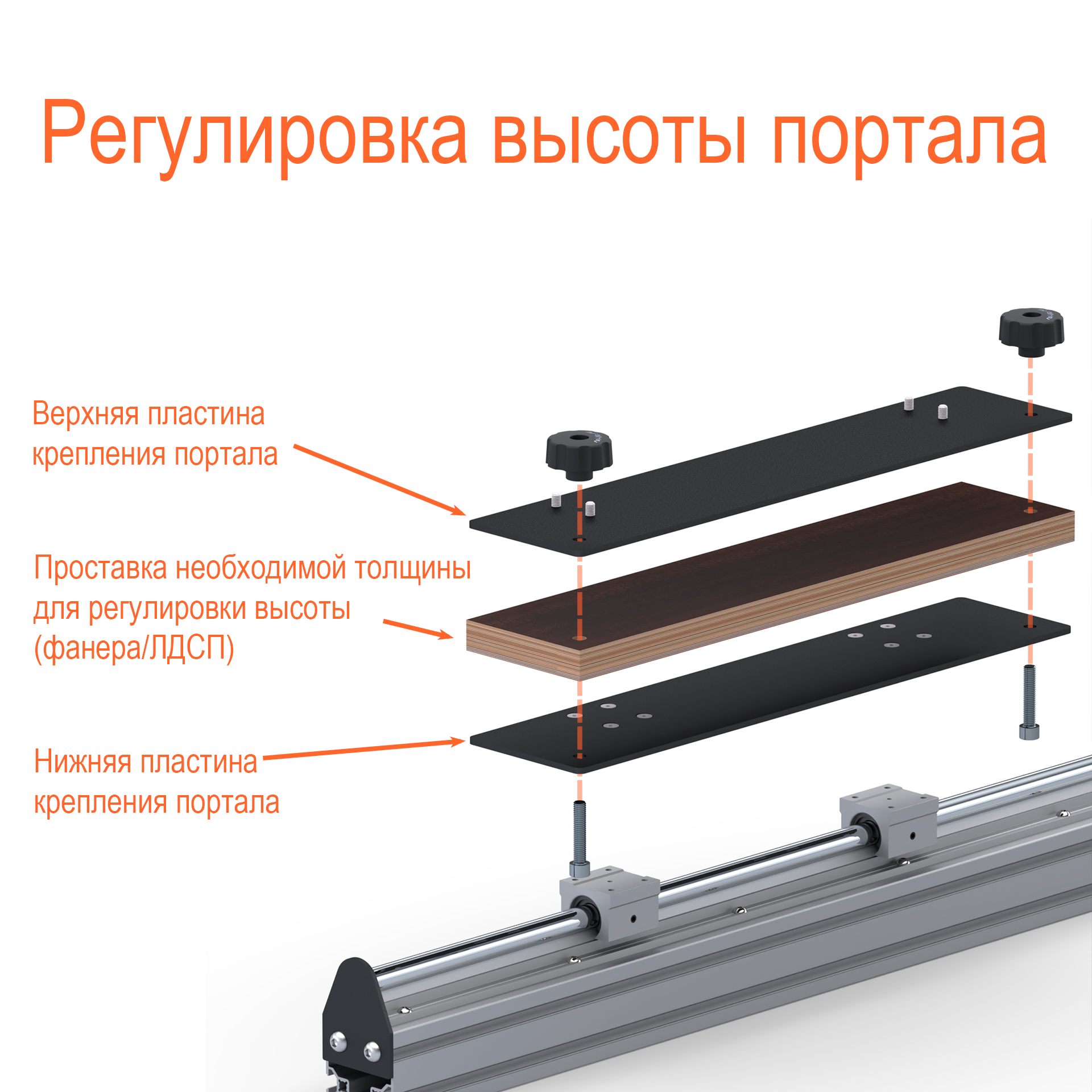

  • Регулировка высоты портала Дополнительная регулировка при помощи подкладываемых пластин под стойки (пластины в комплект не входят)
  • Примечание по точной установке Более тонкая настройка высоты осуществляется регулировками на самом фрезере

Комплектация (в комплект входит)

  • Металлические стойки портала и поперечный рельс
  • Направляющие и элементы крепления для рабочего поля
  • Монтажный набор (болты, шайбы, крепёж)
  • Шаблон для изготовления подкладных пластин (чертёж/шаблон поставляется)

Что нужно дополнительно

  • Фрезер с диаметром подошвы до 190 мм (не входит)
  • Подкладные пластины для регулировки высоты портала (легко изготавливаются по шаблону из листового материала: фанера, МДФ и т.п.)
  • Инструменты для сборки (гаечные ключи, дрель/шуруповёрт)

Рекомендации по эксплуатации

  • Перед началом обработки проверьте жёсткость всех креплений.
  • Для ровного съёма используйте чистую, ровную столешницу и фиксацию заготовки.
  • Для тонкой подгонки высоты применяйте регулировочные элементы фрезера — это даёт более точный результат, чем только подкладываемые пластины.
* Фрезер в комплект не входит

Характеристики

Артикул:
 RSI-21001
Страна производства:
 Россия
Длина, мм:
 3000
Ширина, мм:
 1000
Покрытие:
 Без покрытия
Вес, кг:
 70
