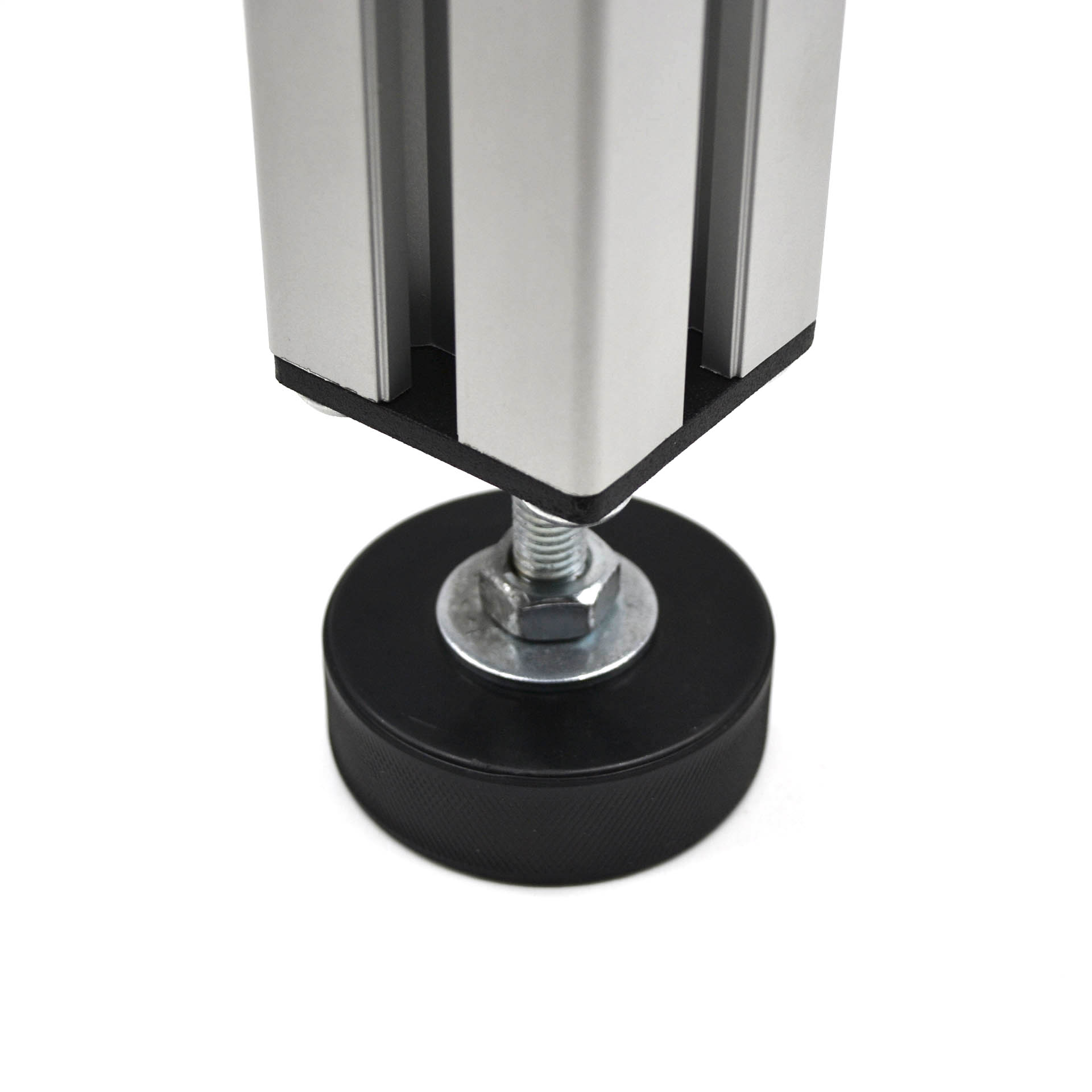

Опорная плита 50х50 паз 10 сталь М10

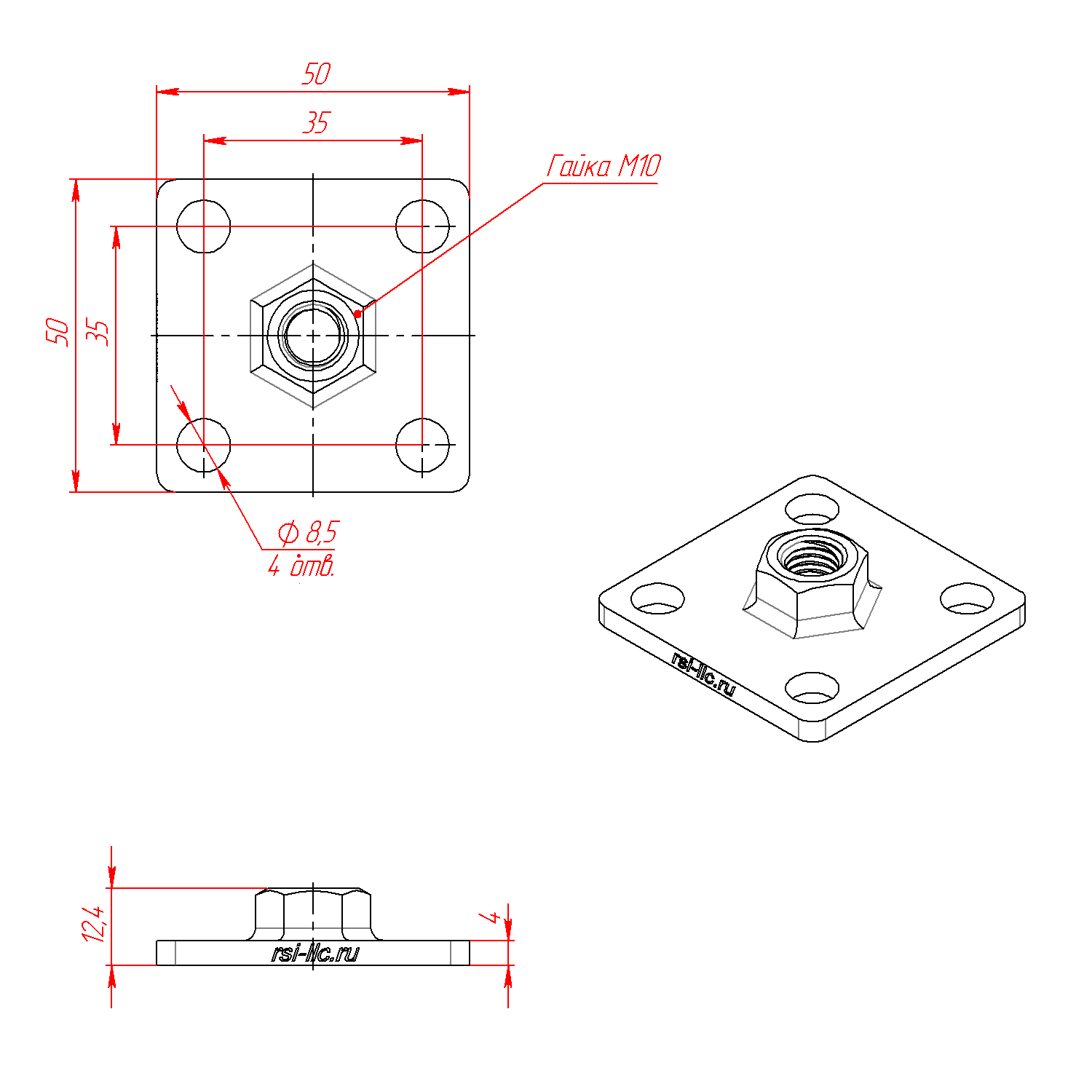

Чертёж стальной пластины для опор с гайкой М10

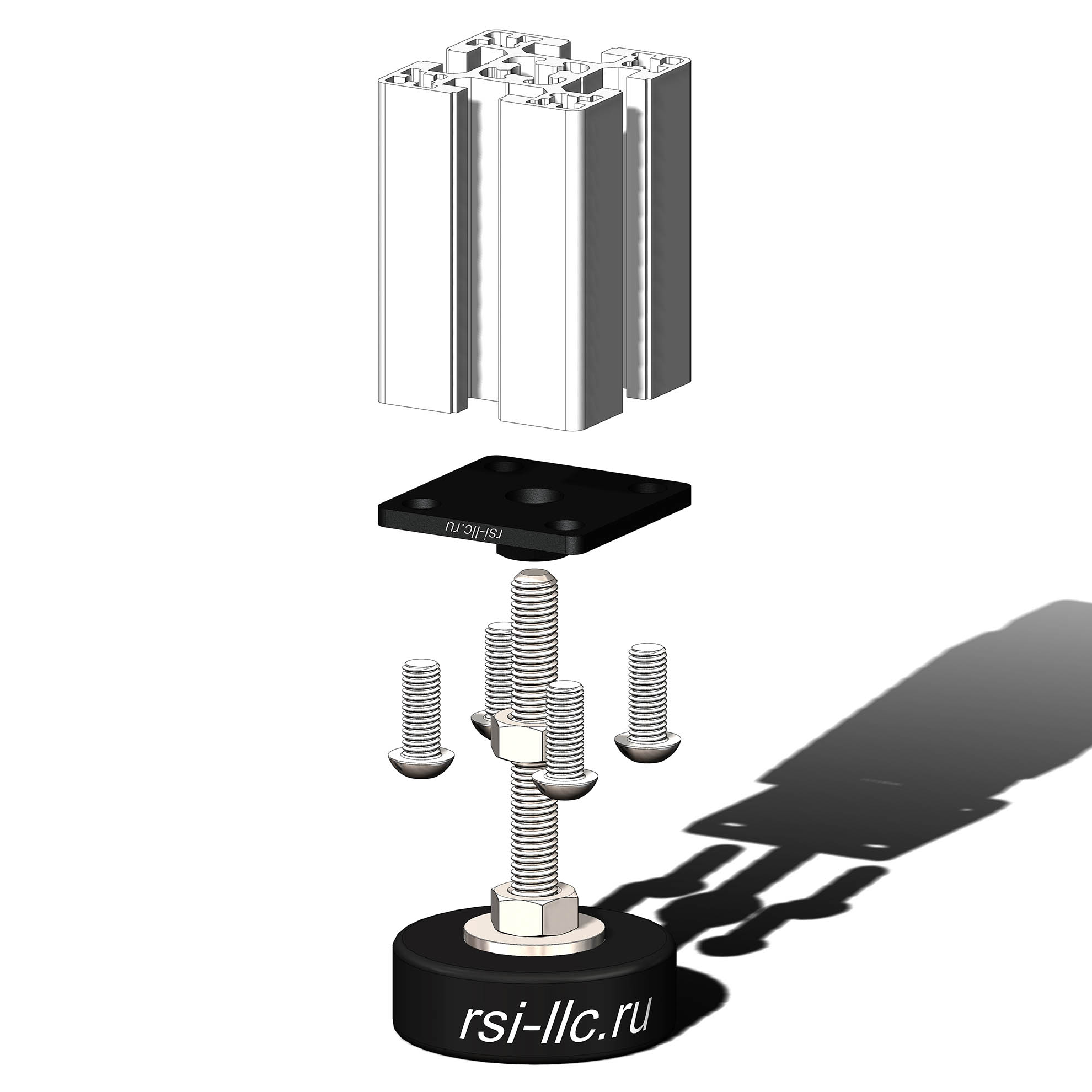

Схема крепления опорной плиты 7032-сталь-М10 к профилю 90х90

245.00 руб. от 1 шт.

Количество

добавить

НА СКЛАДЕ
≈ 80 шт.

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Товар отсутствует или в наличии недостаточно?
Срок под заказ: 1-3 рабочих дня

Смотреть комплекты сопутствующих
крепежных элементов

3D модель-онлайн:

Нажми для просмотра в 3D ▼

Видео о товаре:

Просмотреть ▼

Описание

Опорная плита для конструкционного профиля 50х50 с пазом 10 мм.

Используется для установки регулируемой опоры, рым болта или крюка точно по центру профиля.

Загрузить:

- 3D модель (7032-Сталь-М10.step)
- Чертеж (7032-Сталь-М10.pdf)

Характеристики

Артикул:	7032-сталь-М10
Профили:	с пазом 10 мм, 50х50, 50х100, 50х150
Ширина паза, мм:	10
Материал:	Сталь 4 мм
Покрытие:	Порошковое полимерное покрытие
Тип сырья:	Первичное
Вес, кг:	0.078
Цвет:	Черный

Комплекты сопутствующих крепежных элементов

▼

К профилям 50х50 мм

Вариант 1

▼

руб./комлпект.

4 шт.

1. Винт М8х20 DIN912 под внутренний шестигранник - 4 шт.

добавить комплект
( в наличии )

Вариант 2

▼

руб./комлпект.

4 шт.

1. Винт М8х20 ISO7380 (полусфера) кл. пр. 10.9 - 4 шт.

добавить комплект
( в наличии )

Возможные замены или аналоги для арт. 7032-сталь-М10:

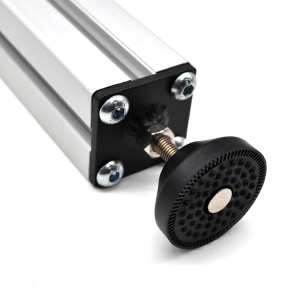

7032-сталь-М8 | Опорная плита стальная сварная M8-50х50
