7 490.00 руб. от 1 м.
( -3 % )
7 265.30 РУБ.
от 3 м.
( -4 % )
7 190.40 РУБ.
от 5 м.
( -5 % )
7 115.50 РУБ.
от 10 м.
( -7 % )
6 965.70 РУБ.
от 15 м.
( -10 % )
6 741.00 РУБ.
от 30 м.
( -12 % )
6 591.20 РУБ.
от 80 м.
RSI
Введите длину в мм.
Кол-во отрезков

Стандартные длины хлыстов: 6040 мм
Цена реза: 100 руб.


Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Отрезать можем в любой размер, но продается профиль кратно 2-м или 3-м метрам.
Загрузить:

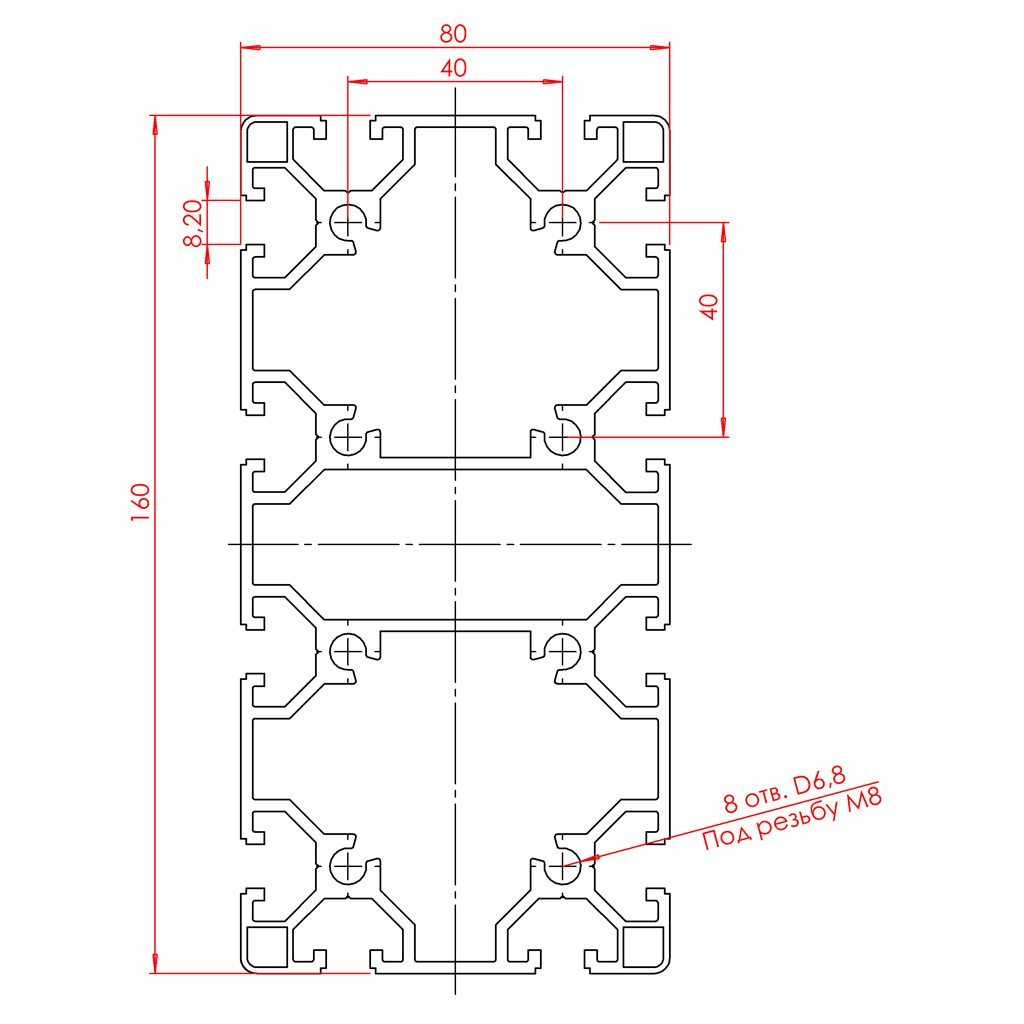

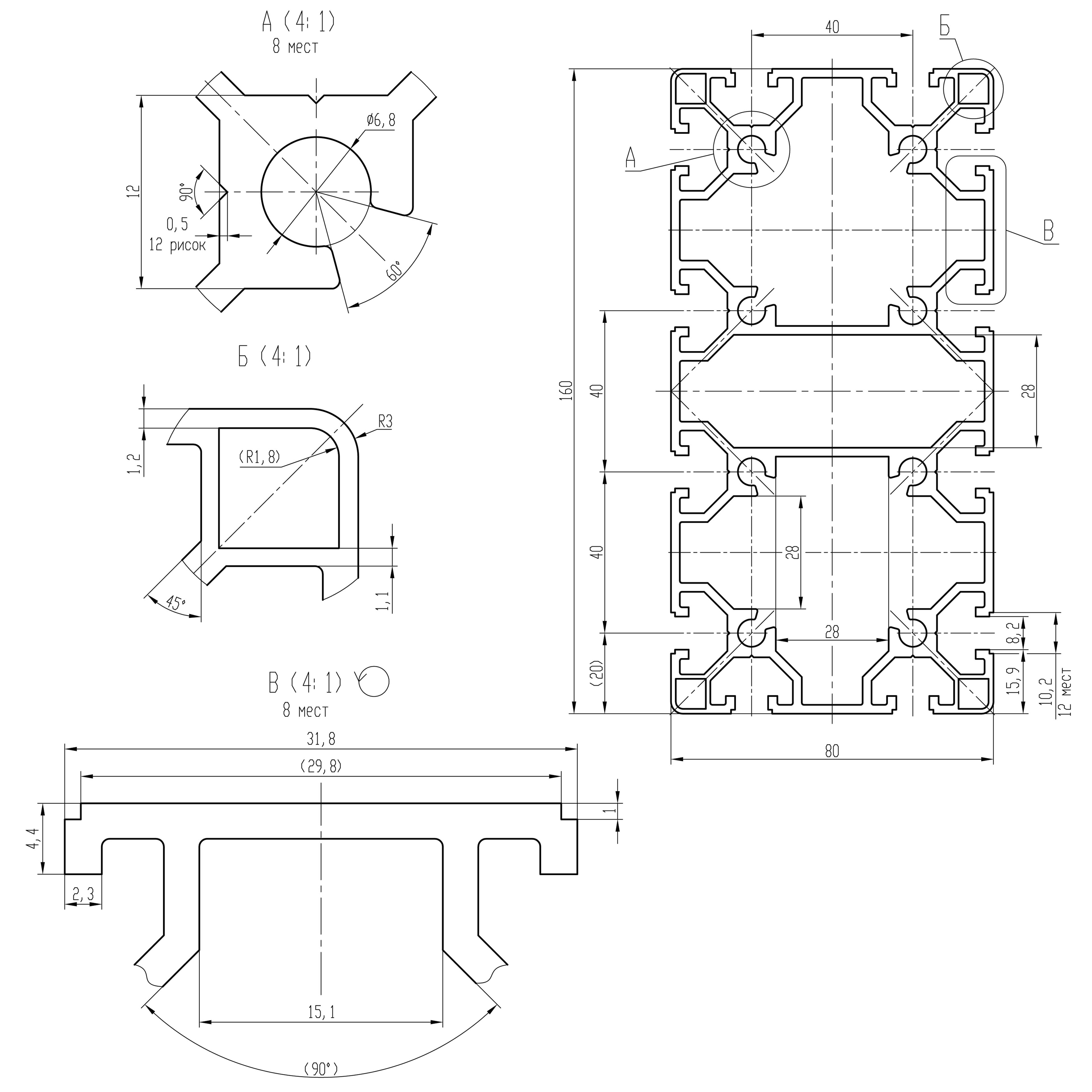

- 2D модель сечения (OB-80160.dxf)
- 3D модель (OB-80160.step)

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%


Характеристики

Артикул:
OB-80160
Длина профиля(макс), мм:
6040
Дробеструйная обработка:
Есть
Профили:
80х80, 80х120, 80х160
Ширина паза, мм:
8
Аналог Bosch Rexroth Group:
3842993127
Материал:
AlMgSi 6063 Т6
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг/м:
6.27
Площадь сечения, см2:
23.15
Момент инерции, Ix(см4):
182.33
Момент инерции, Iy(см4):
597.39
Момент сопротивления, WX (см3):
45.58
Момент сопротивления, WY (см3):
74.67
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-80160
