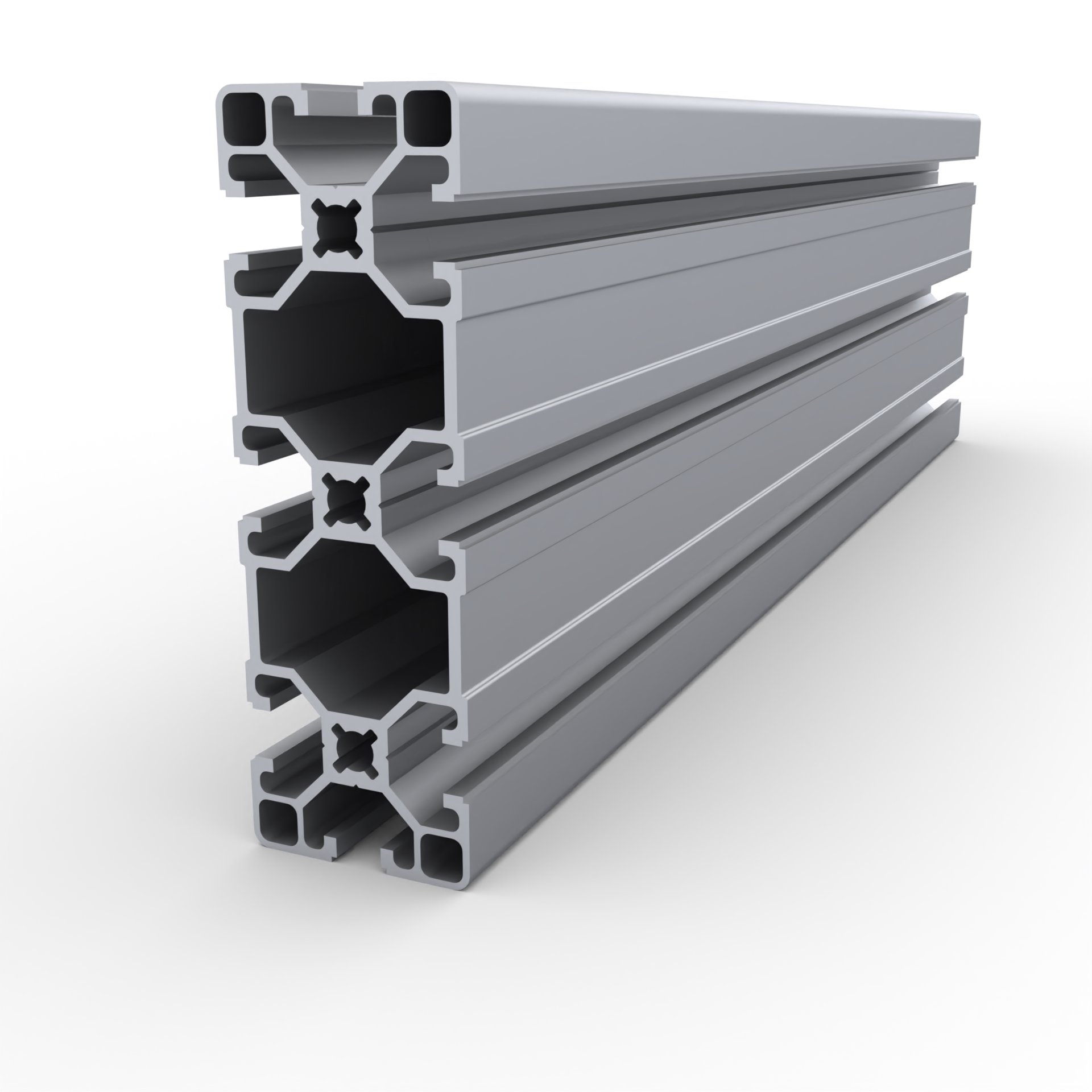

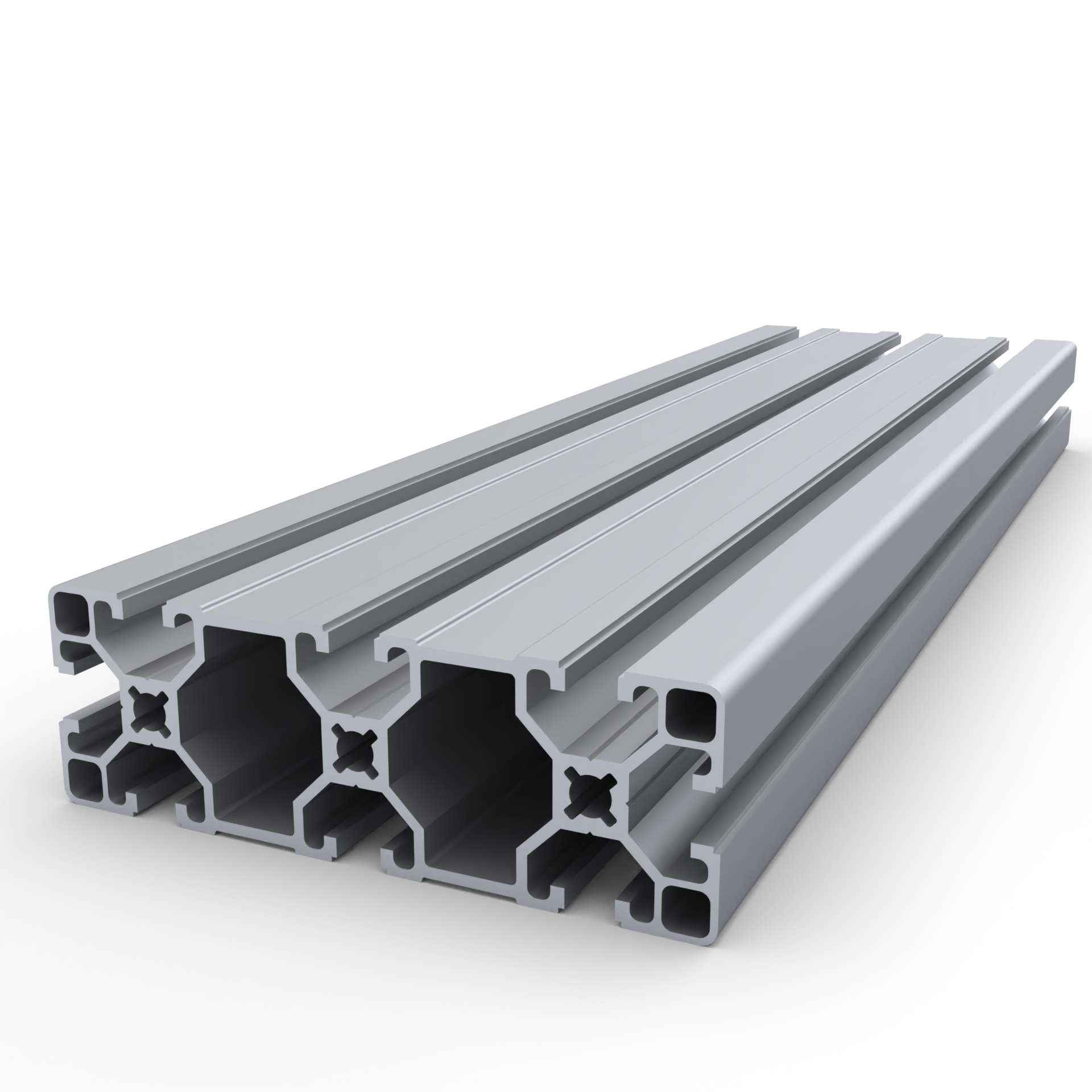

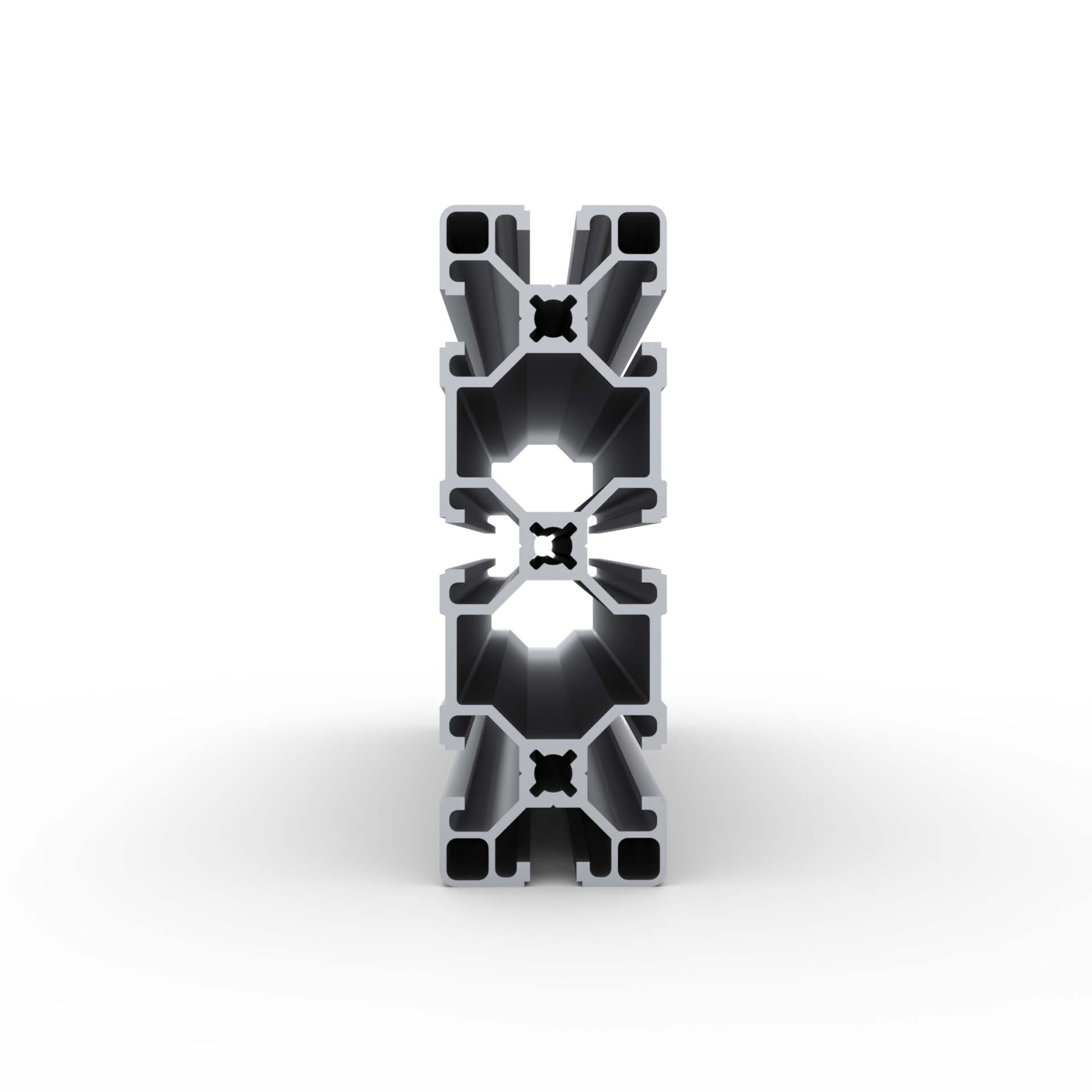

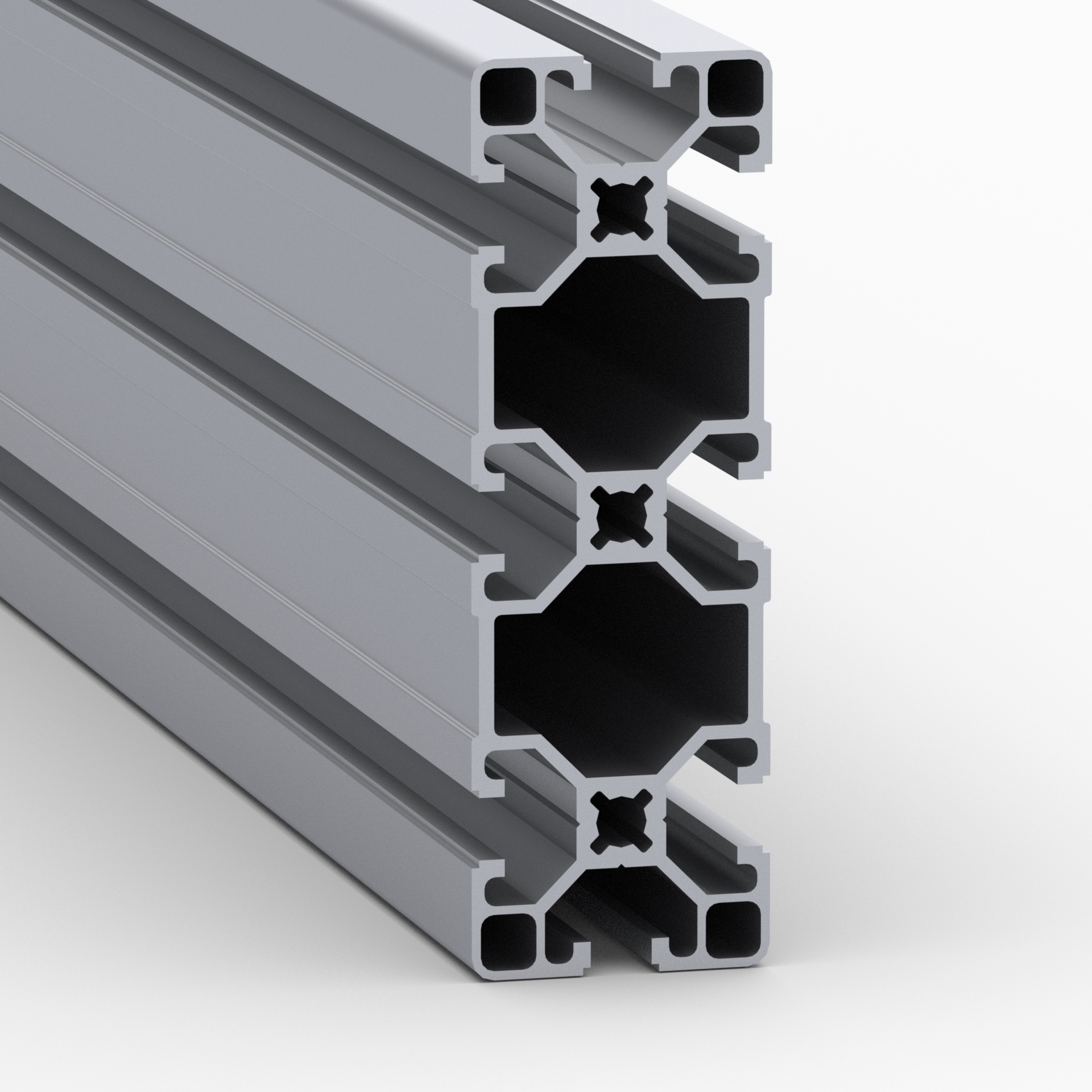

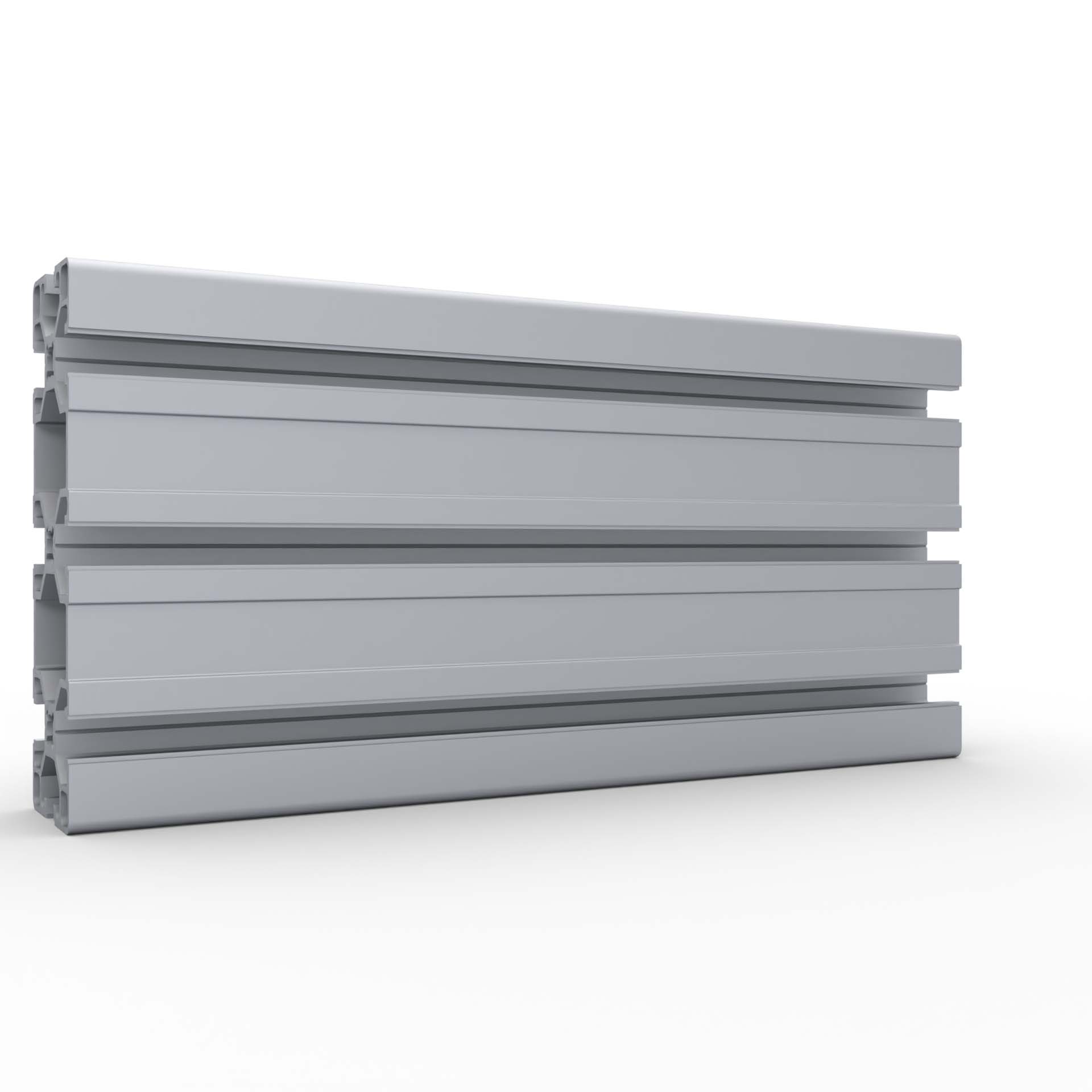

Алюминиевый станочный профиль 40х120 паз 8
3 950.00 руб. от 1 м.
( -2 % )
3 871.00 РУБ.
от 3 м.
( -4 % )
3 792.00 РУБ.
от 10 м.
( -5 % )
3 752.50 РУБ.
от 15 м.
( -8 % )
3 634.00 РУБ.
от 30 м.
( -10 % )
3 555.00 РУБ.
от 60 м.
( -12 % )
3 476.00 РУБ.
от 150 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков


Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
+
шт.
2.
мм.
+
шт.
3.
мм.
+
шт.
4.
мм.
+
шт.
5.
мм.
+
шт.
Цена 1 реза ( для арт. OB-40120L ): 80 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 2005 мм
Максимальная длина заготовки: 5040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

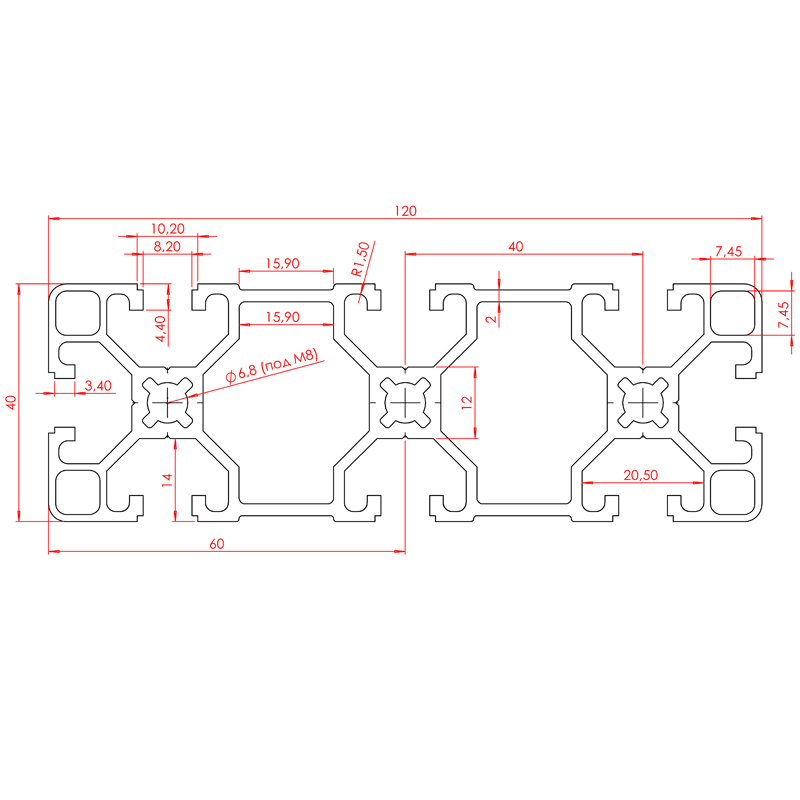

1. OB-40120L | Профиль 40х120 мм, облегченный. Паз 8 мм (Анодированный) (2D Модель профиля).RAR
Скачать
2. OB-40120L | Профиль 40х120 мм, облегченный. Паз 8 мм (Анодированный) (3D Модель профиля).STEP
Скачать

Описание

Анодированные конструкционные профили 40х120 мм, обладают сбалансированными характеристика, по цене, весу и жесткости. Применяются в качестве основы для направляющих в станках, как основа стоек различных рабочих мест, и прочих конструкций, где важна жесткость и отсутствие прогибов.

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
OB-40120L
Длина профиля(макс), мм:
5040
Дробеструйная обработка:
Есть
Профили:
с пазом 8 мм, серия 40, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:
8
Аналог Bosch Rexroth Group:
3842993139
Аналог Item:
0.0.416.66 / 0.0.675.52 / 0.0.416.29 / 0.0.656.63 / 0.0.656.65
Аналог MayTec:
1.11.040120.84L.60 / 1.11.040120.84L.61
Аналог Kanya:
СЕ1–9 / С01–9
Материал:
AlMgSi 6063 Т6
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг/м:
3.042
Площадь сечения, см2:
11.223
Момент инерции, Ix(см4):
19.72
Момент инерции, Iy(см4):
152.92
Момент сопротивления, WX (см3):
5.6
Момент сопротивления, WY (см3):
25.48
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-40120L
