ZP-10-1S | Зажимной алюминиевый профиль, паз 10, односторонний

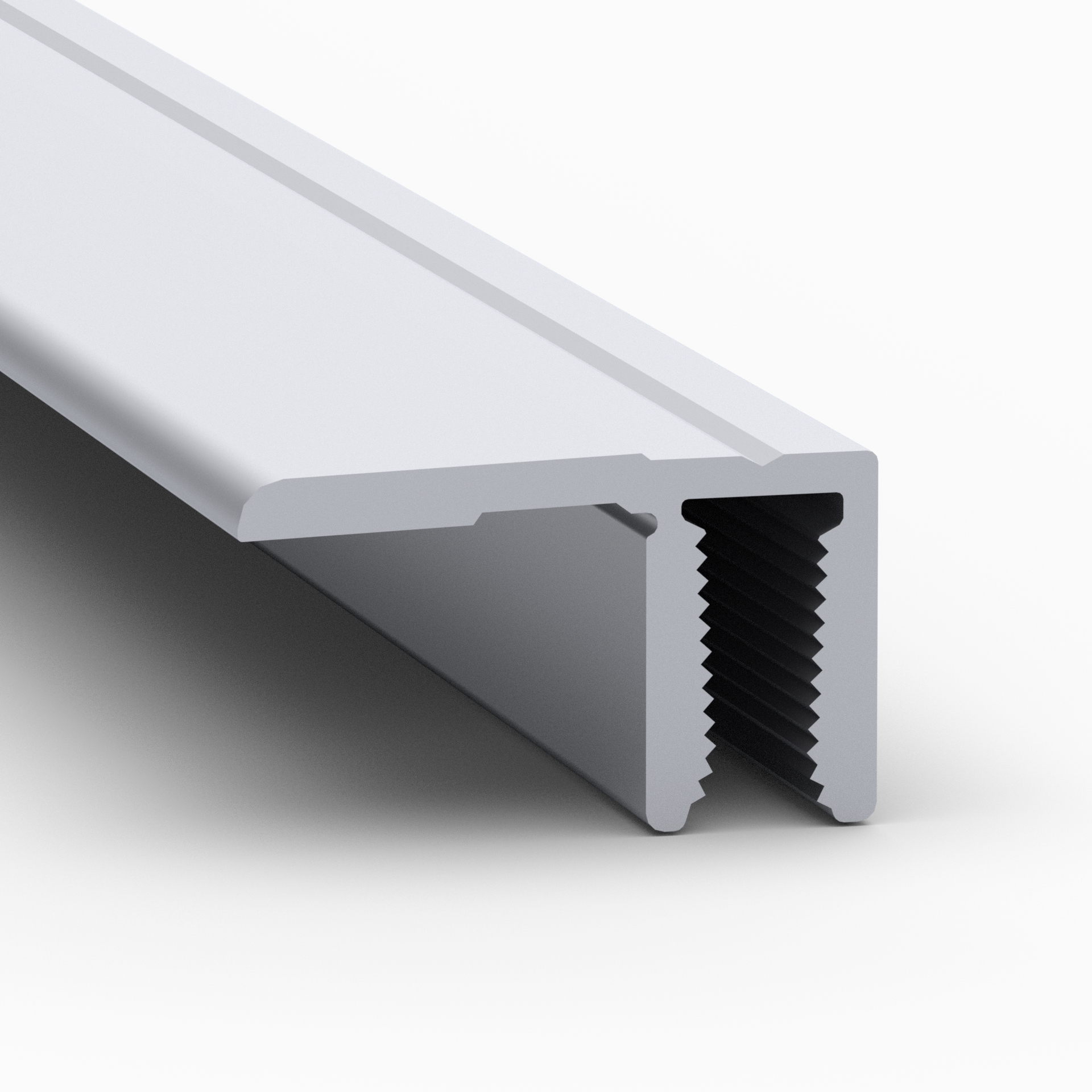

Зажимной алюминиевый профиль для паза 10 мм, на одну сторону

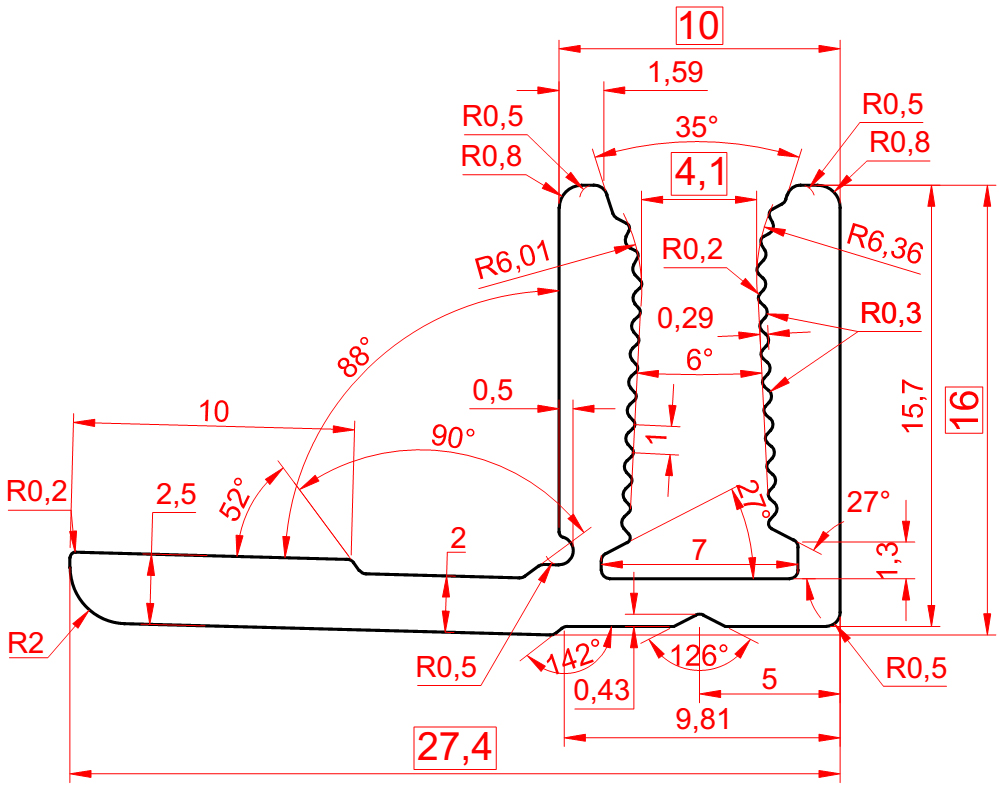

Чертеж зажимного профиля для паза 10 мм, односторонний

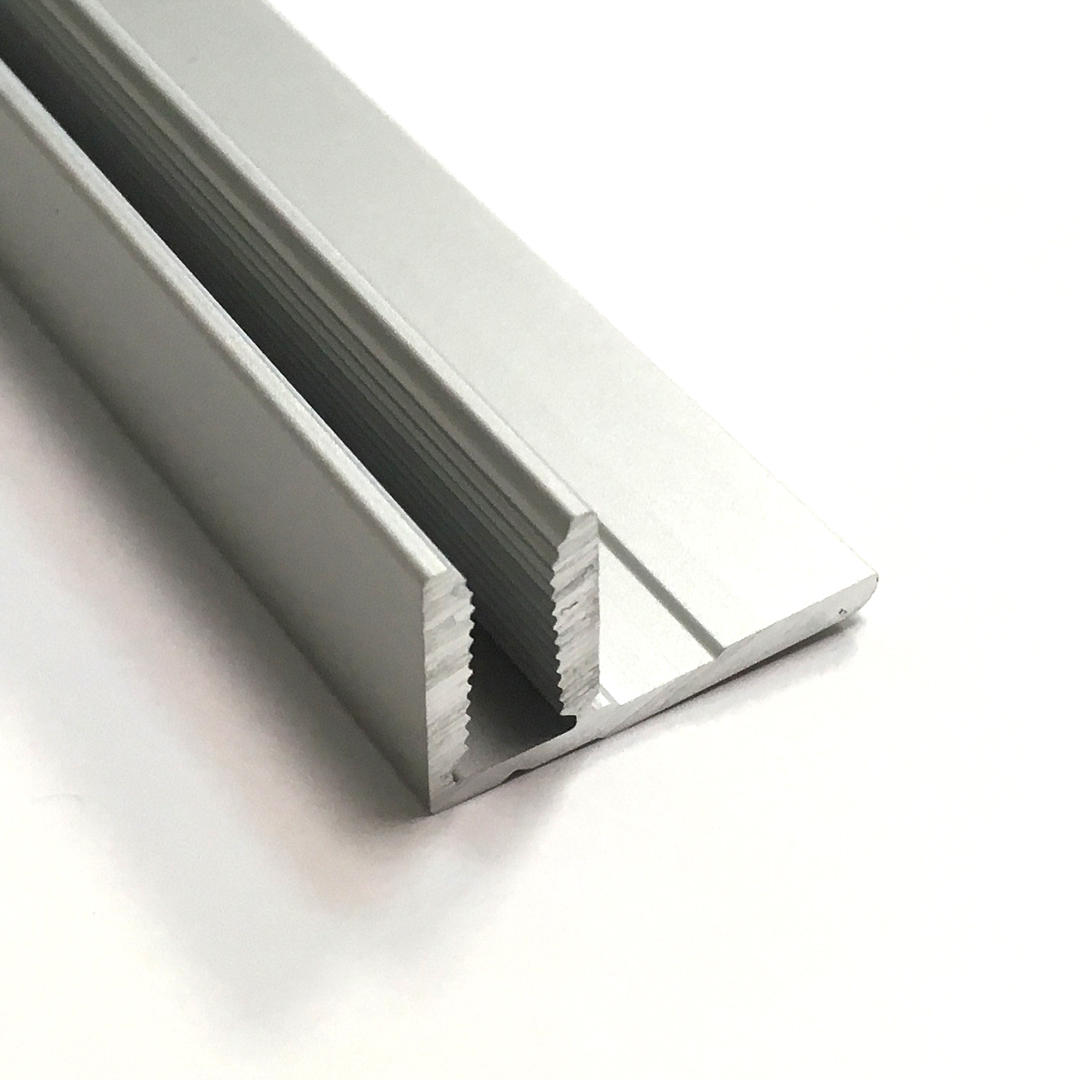

Паз 10, алюминиевый профиль для зажима листовых материалов

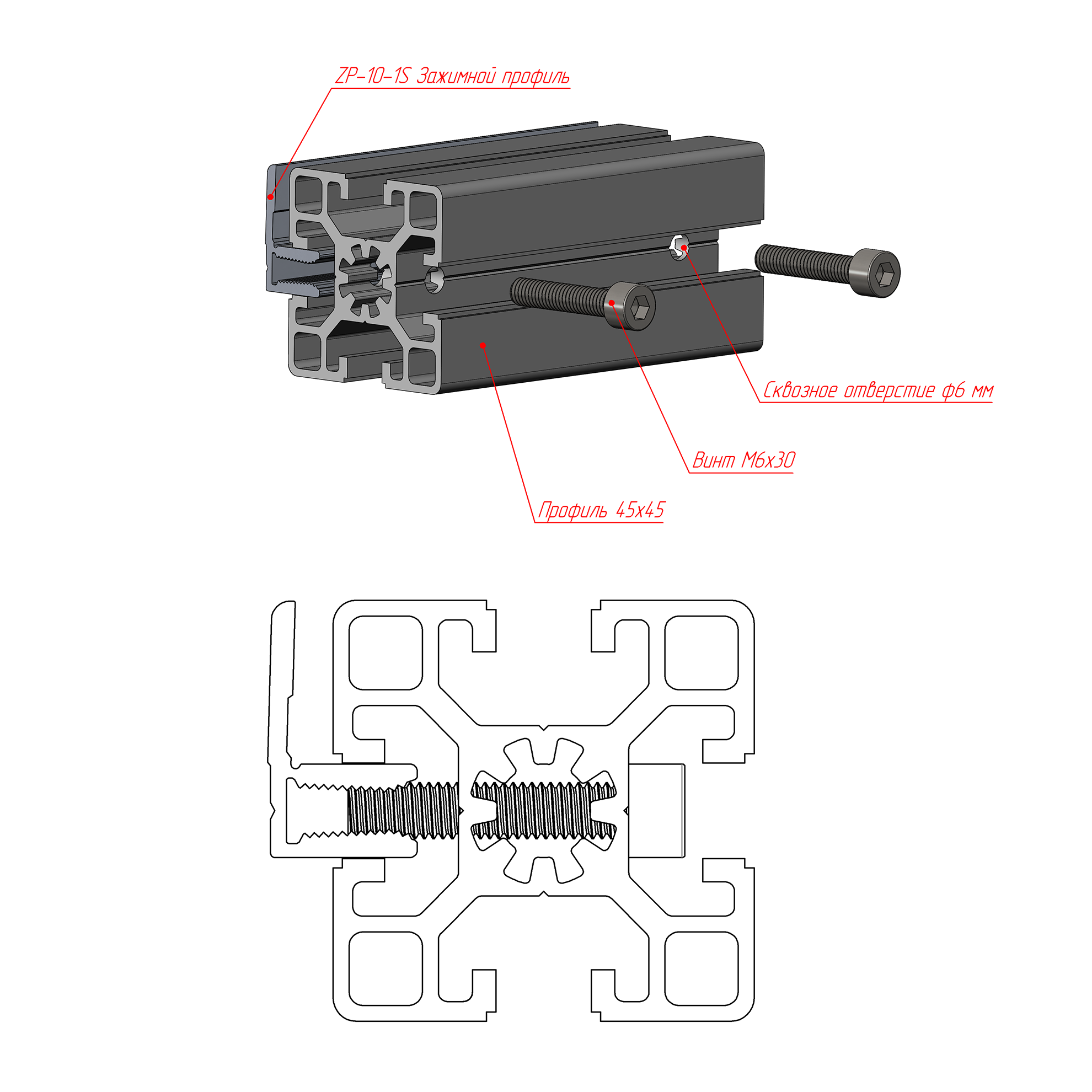

Схема установки зажимного профиля в паз на примере серии 45

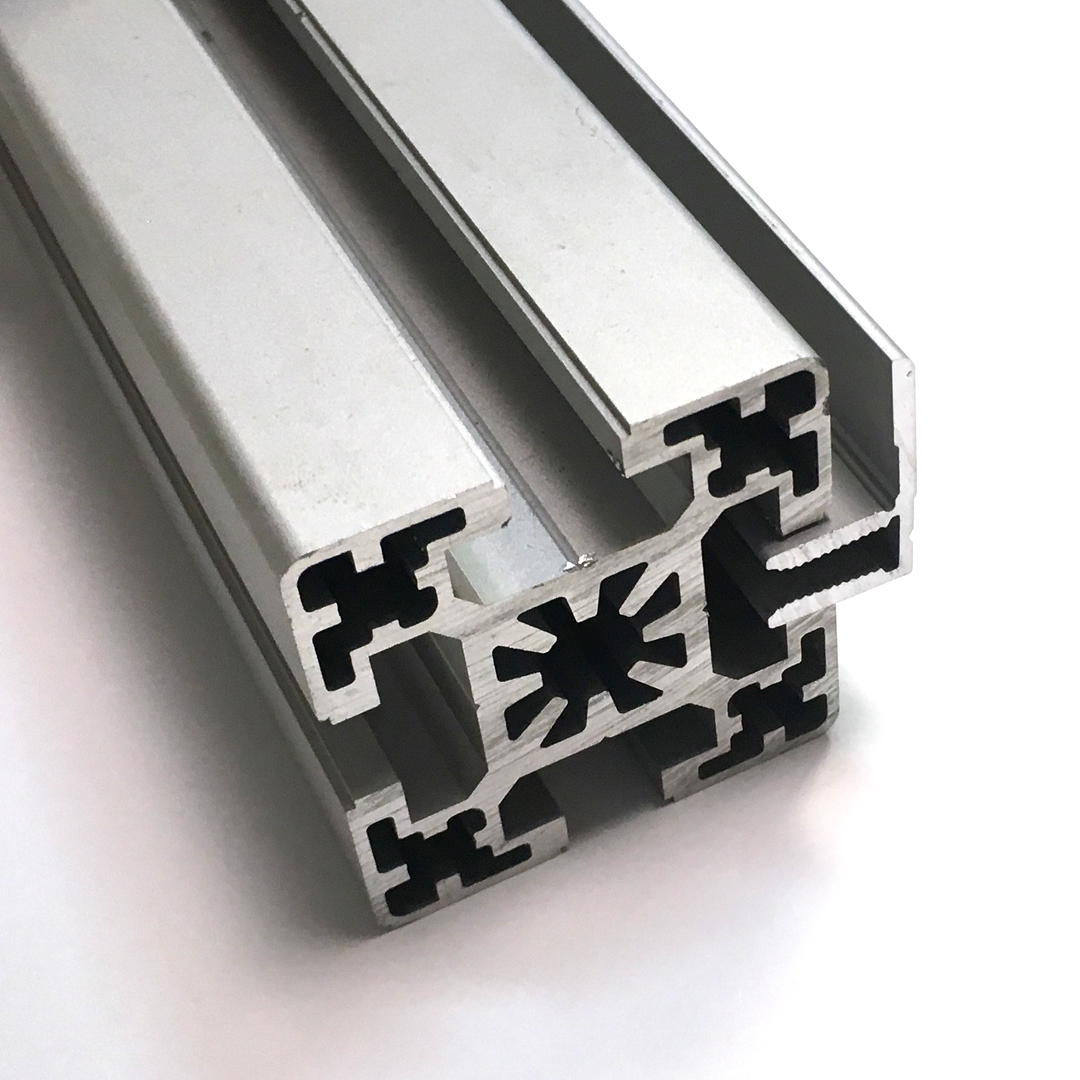

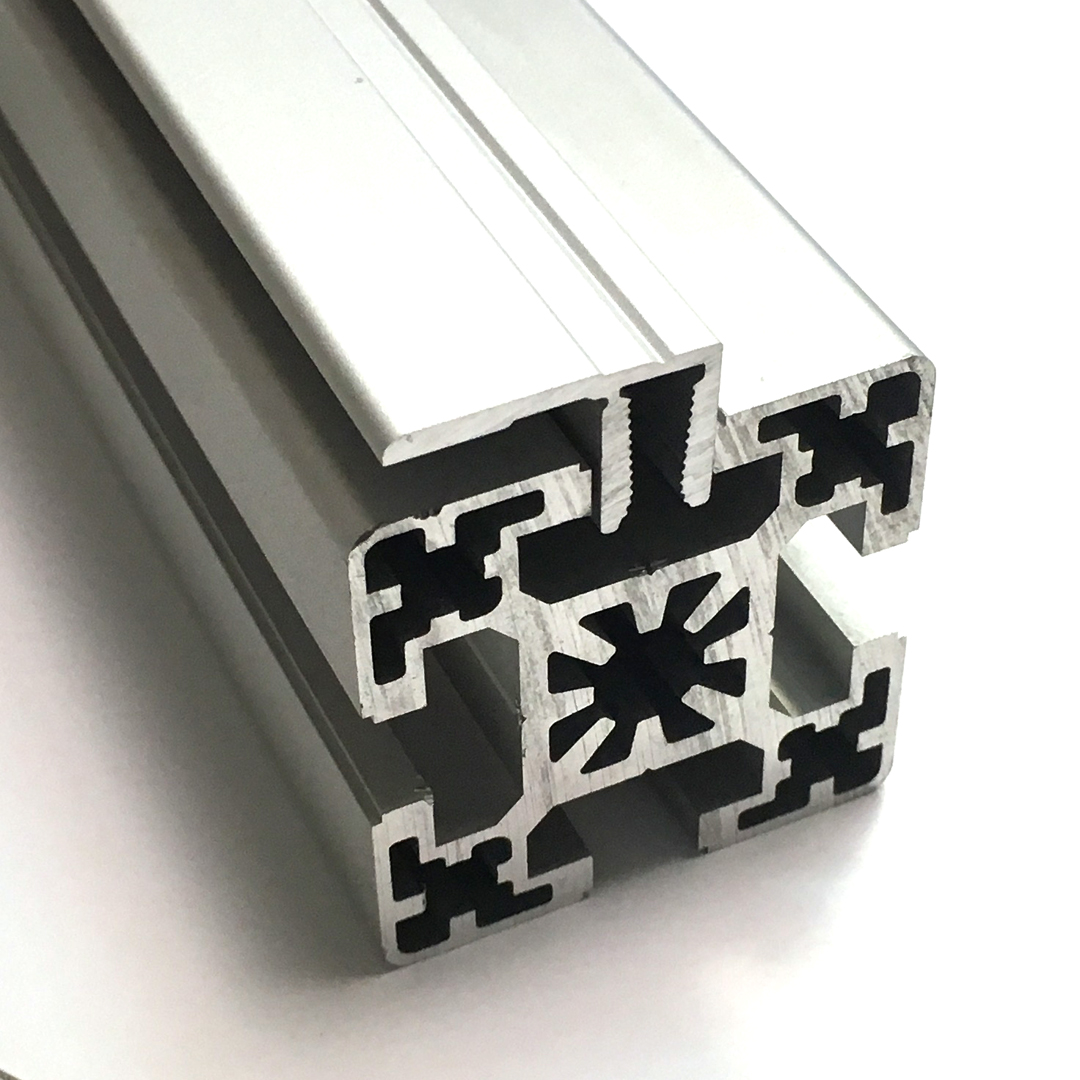

Профиль для паз 10 мм, для зажима панелей и сеток (односторонний)
Зажимной профиль, паз 10 мм. На одну сторону.
385.00 руб. от 1 м.
( -5 % )
365.75 РУБ.
от 10 м.
( -10 % )
346.50 РУБ.
от 50 м.
( -12 % )
338.80 РУБ.
от 100 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие ZP-10-1S | Зажимной алюминиевый профиль, паз 10, односторонний
НА СКЛАДЕ
≈ 1000 м.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие ZP-10-1S | Зажимной алюминиевый профиль, паз 10, односторонний
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 4-8 недель

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. ZP-10-1S ): 40 руб.
Ширина реза: 5 мм.
Кратность продажи: 3040 мм
Минимальная длина ликвидного остатка: 3040 мм
Максимальная длина заготовки: 3040 мм
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания:

1. ZP-10-1S.DXF.RAR — 2D Модель профиля
2. ZP-10-1S.STP.RAR — 3D Модель профиля

Описание

Совместим со всеми профилям с пазом 10 мм (Все профили серий 40, 45 и 50 с пазом 10 мм)
Рекомендуемая максимальная толщина зажимаемого материала до 8 мм.
Чаще всего винты ставят с шагом в 25 см - на каждый метр зажимного профиля требуется 4 винта.

Характеристики

Артикул:
 ZP-10-1S
Длина профиля(макс), мм:
 3040
Профили:
 с пазом 10 мм
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842993019 / 3842524064
Материал:
 Алюминий
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 0.334
Площадь сечения, см2:
 1,233
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018


Комплекты сопутствующих крепежных элементов

▼
К профилям серии 40, 45 и 50 с пазом 10 мм
Вариант 1
▼
руб./комлпект.
5 шт.

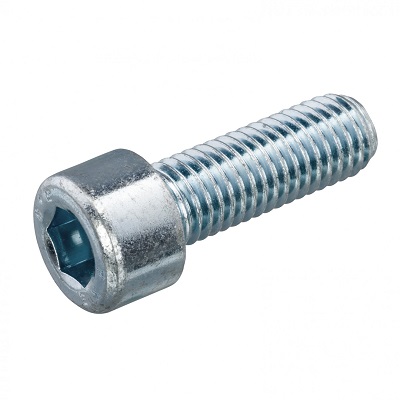

1. Винт М6х30 DIN912 (полуцилиндр) кл.пр. 8.8 - 5 шт.
добавить комплект
( в наличии )
