ZP-10-2S | Зажимной алюминиевый профиль, паз 10, двусторонний

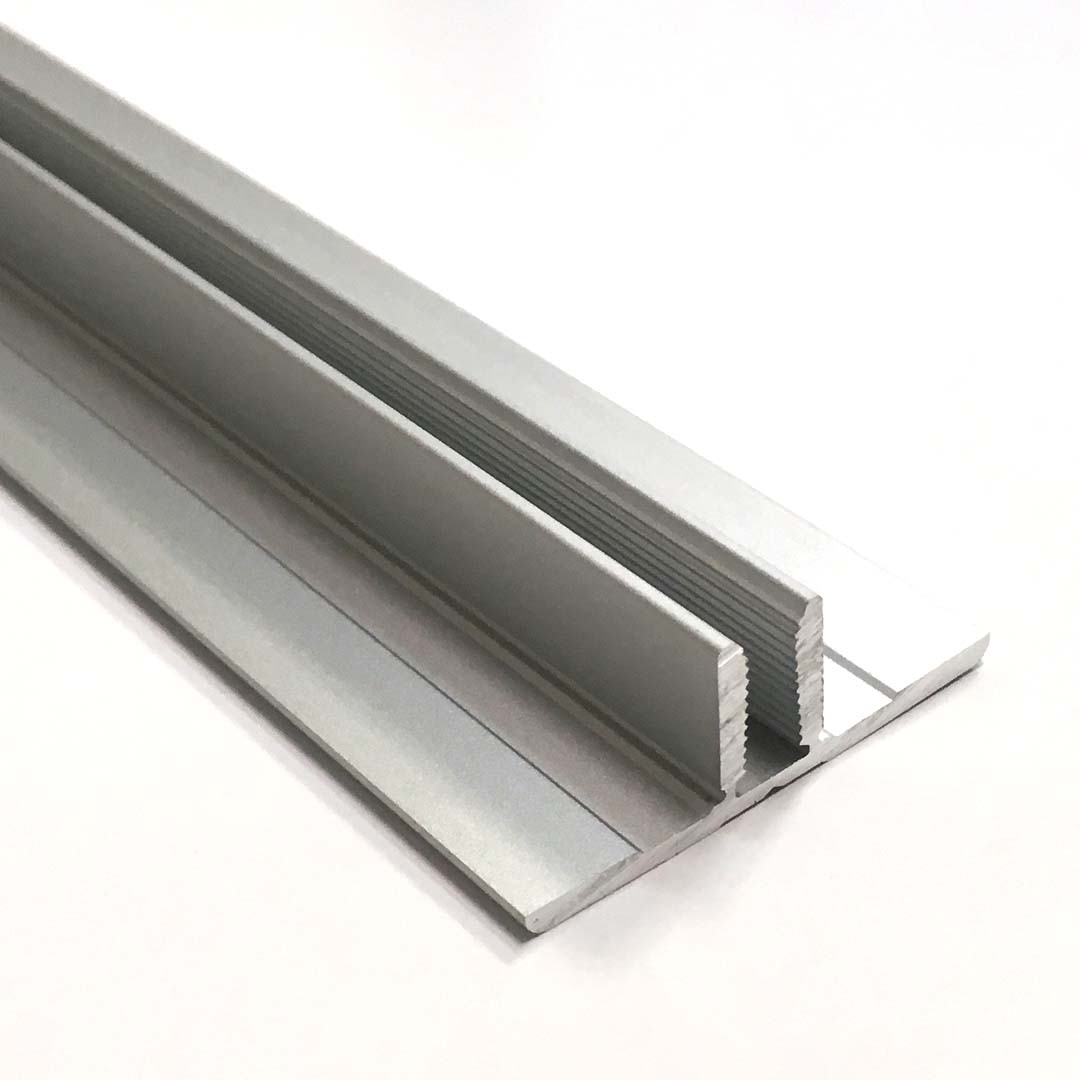

Двусторонний зажимной алюминиевый профиль для паза 10 мм

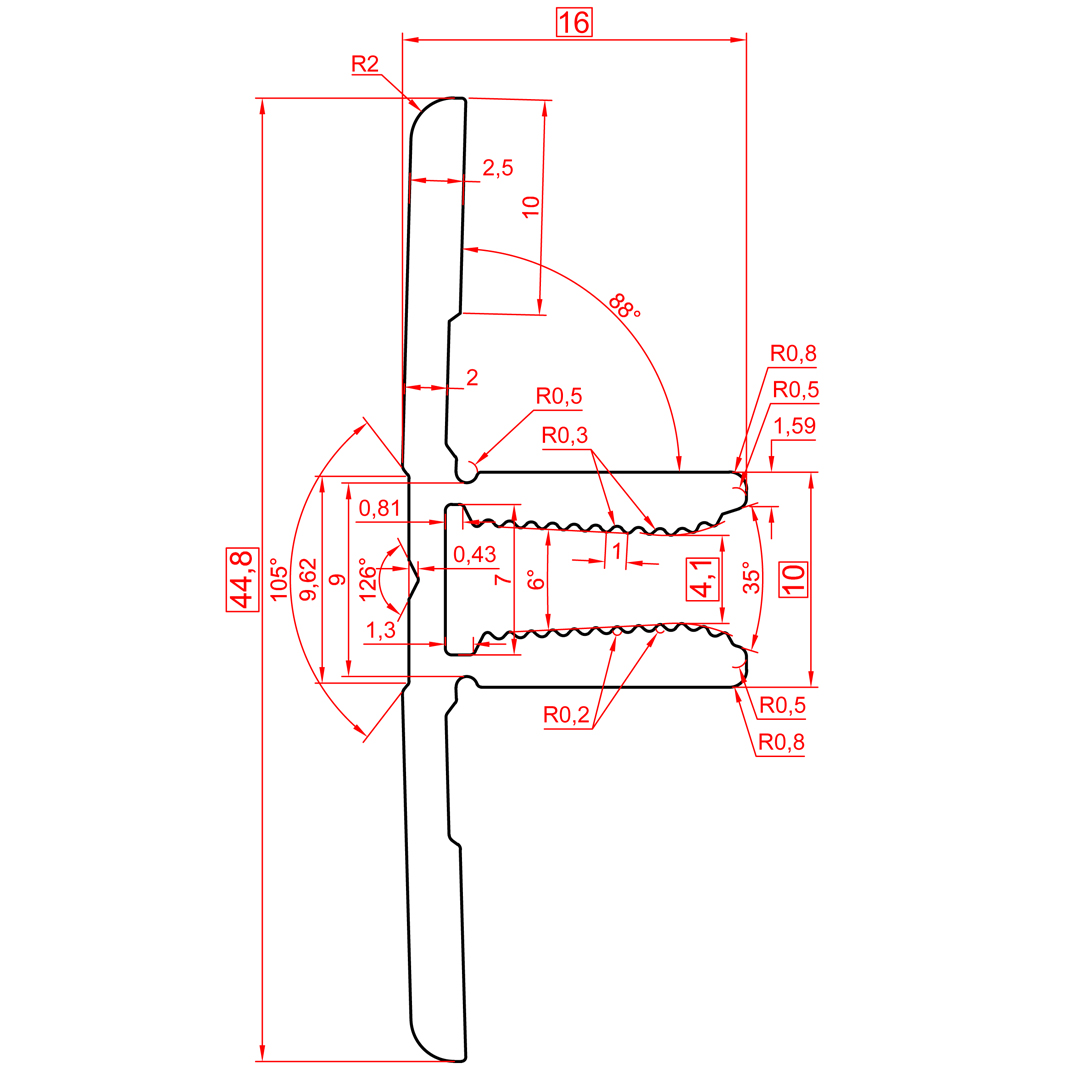

Чертеж двустороннего зажимного профиля для паза 10 мм

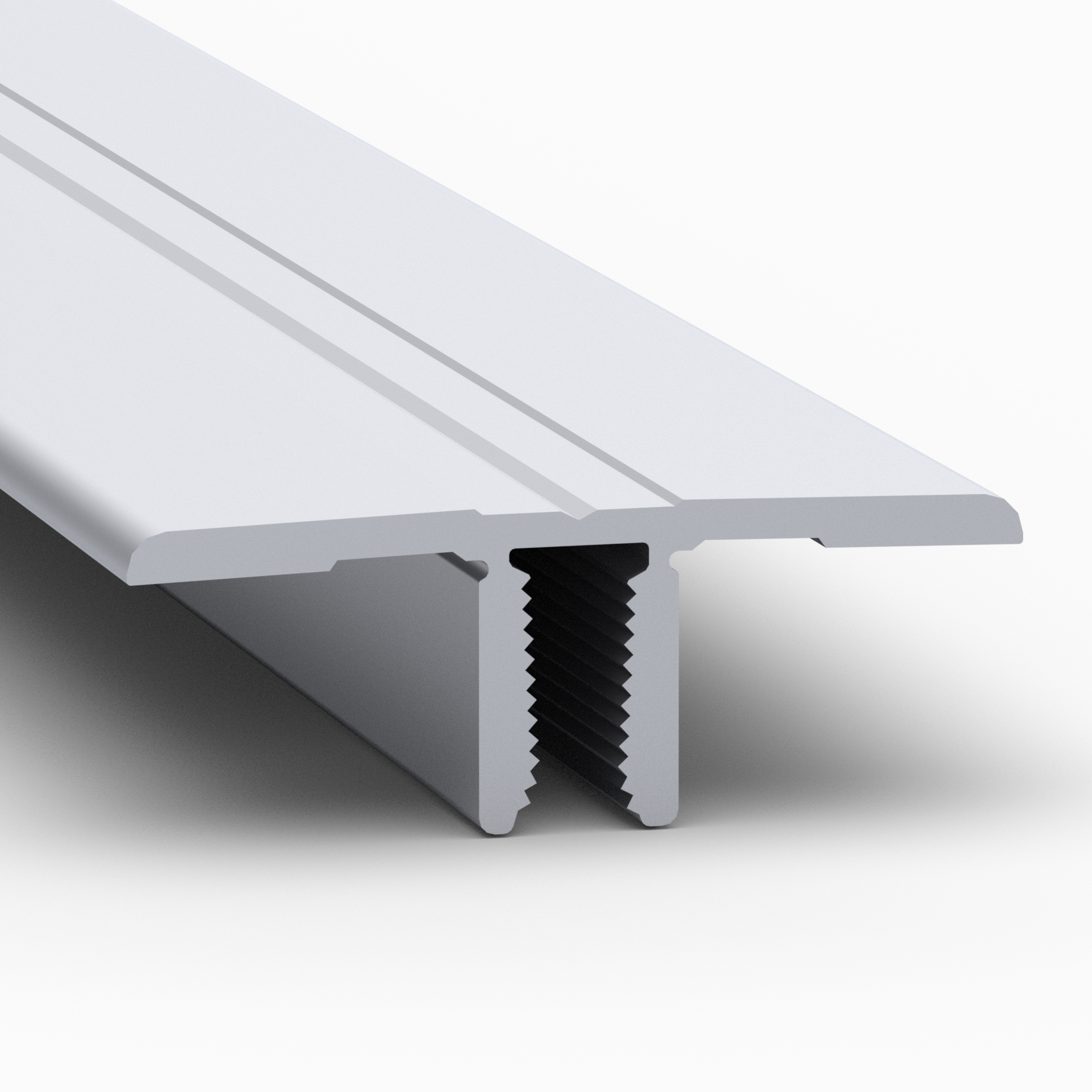

Зажимной дюралевый профиль, на две стороны, паз 10 мм

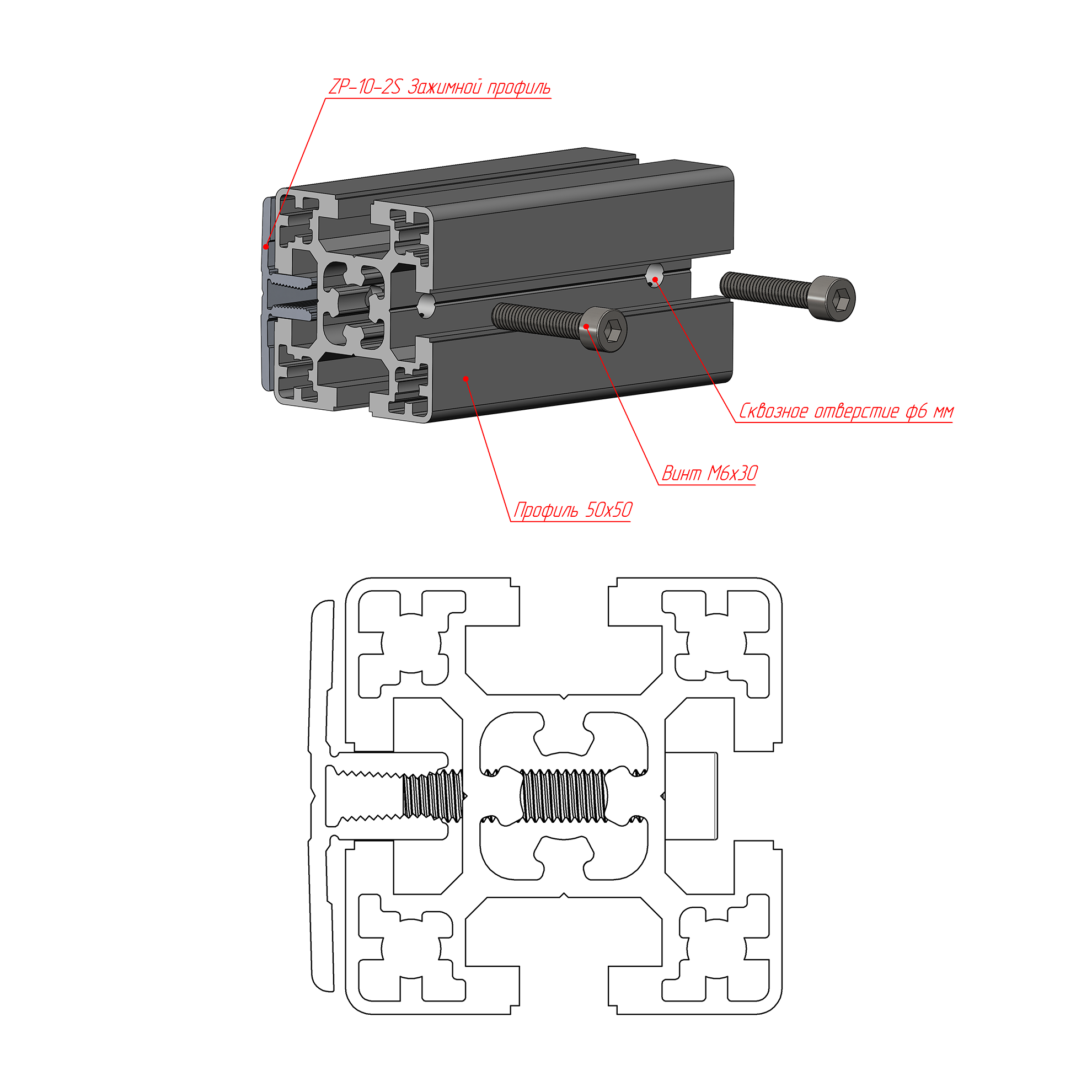

Схема установки зажимного профиля в паз на примере серии 50
Зажимной профиль для фиксации сеток и панелей при сборке защитных ограждений
Профиль для фиксации панелей и листовых материалов толщиной до 8 мм, в профилях с пазом 10 мм

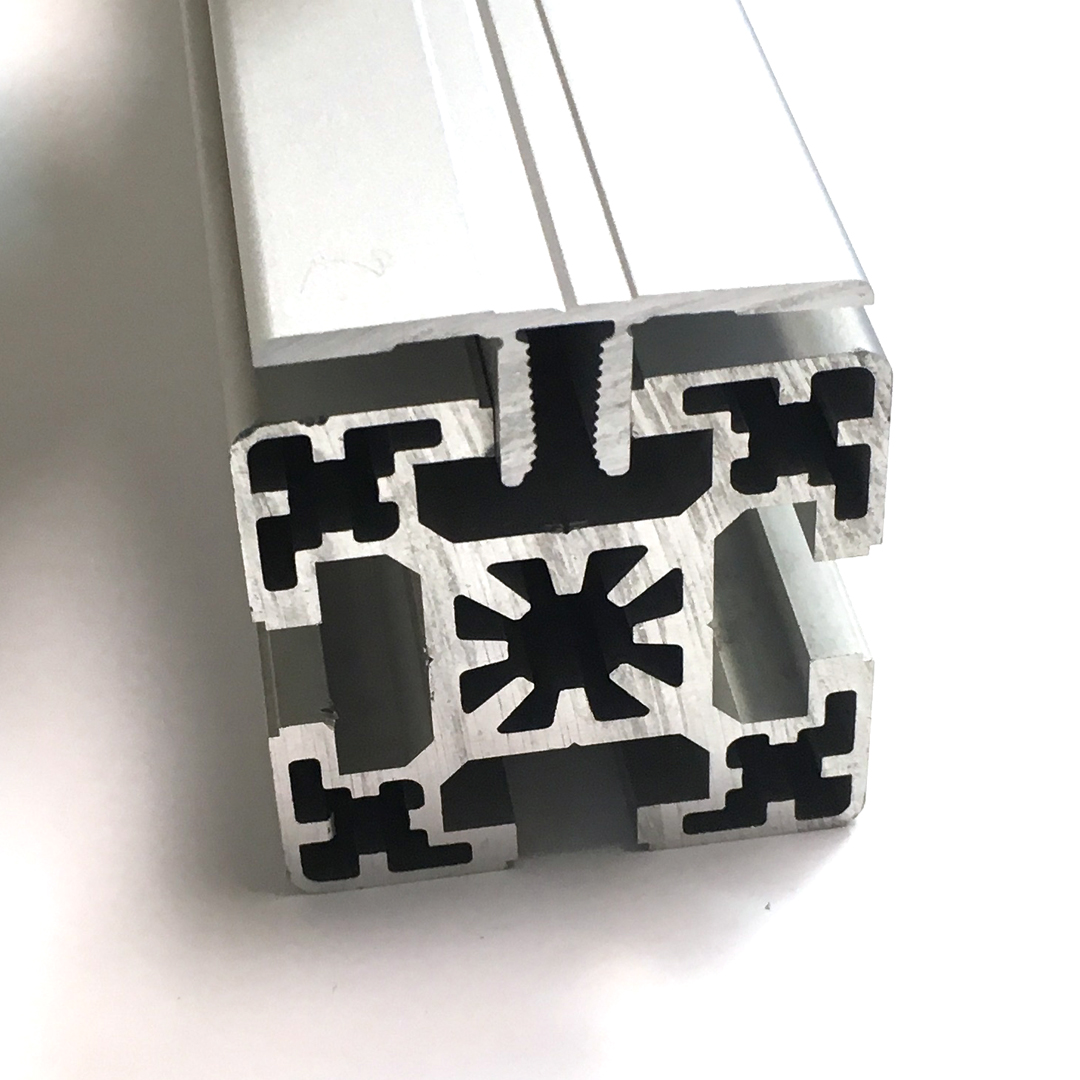

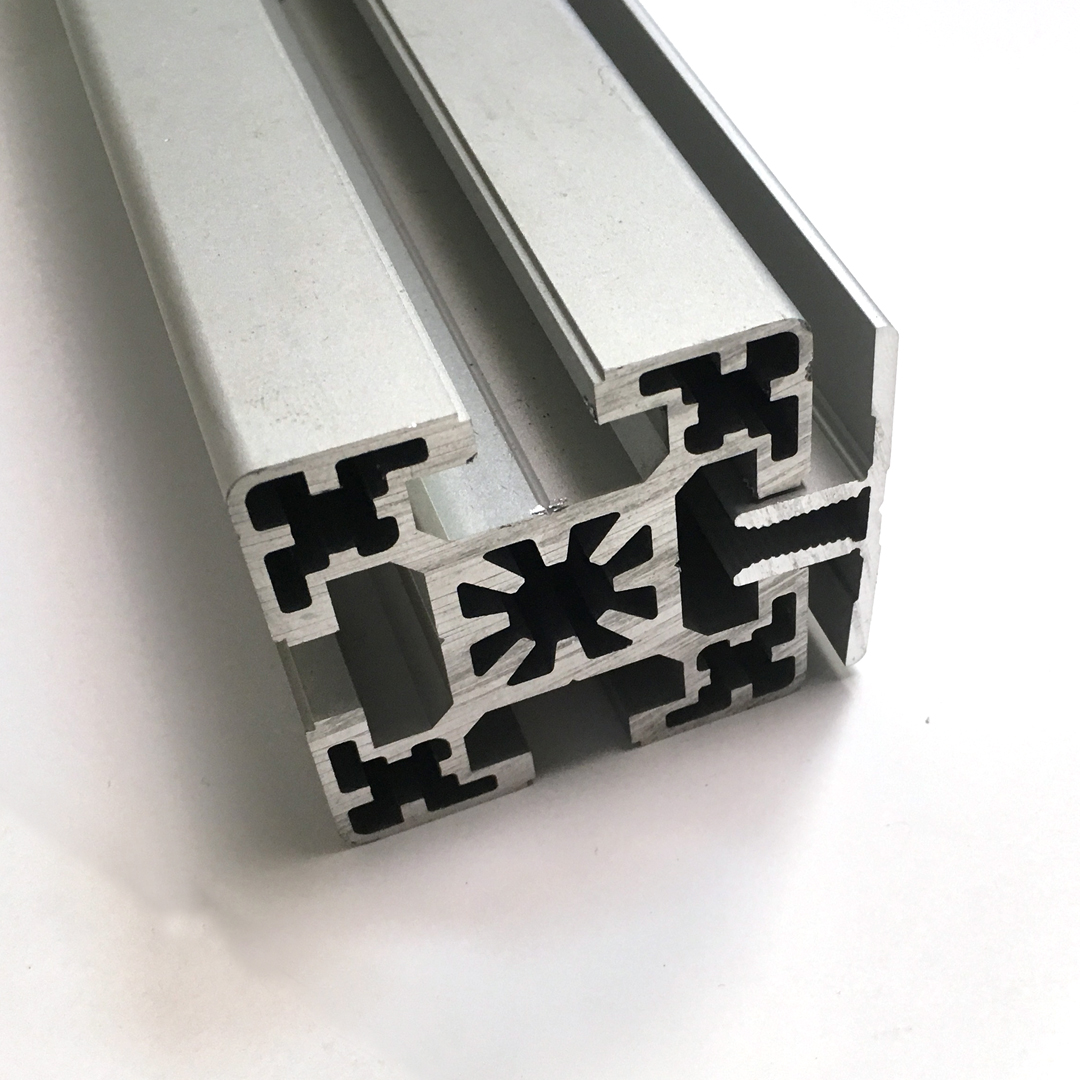

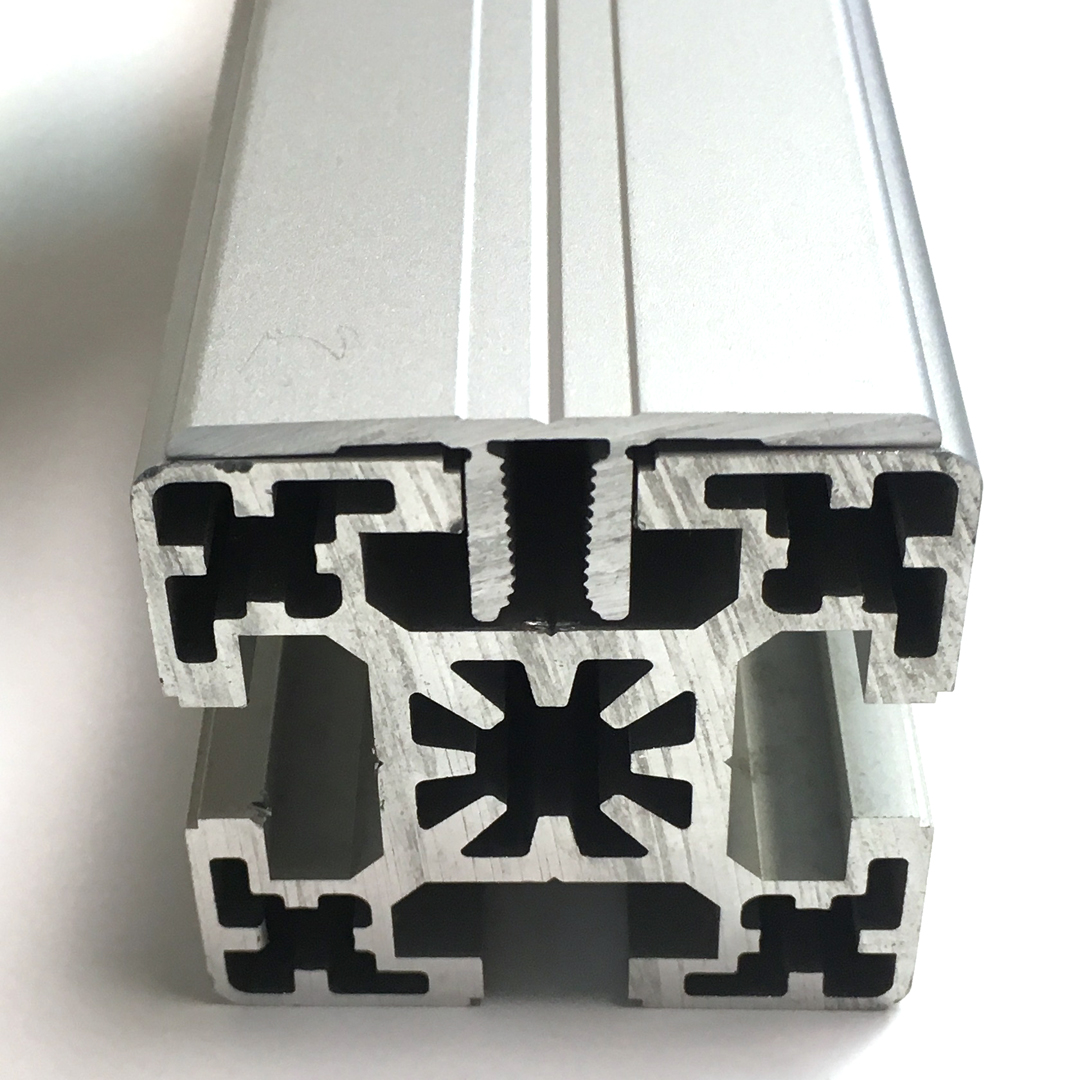

Профиль 50х50 паз 10 и двусторонний зажимной профиль
510.00 руб. от 1 м.
( -5 % )
484.50 РУБ.
от 10 м.
( -10 % )
459.00 РУБ.
от 50 м.
( -12 % )
448.80 РУБ.
от 100 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие ZP-10-2S | Зажимной алюминиевый профиль, паз 10, двусторонний
НА СКЛАДЕ
≈ 800 м.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие ZP-10-2S | Зажимной алюминиевый профиль, паз 10, двусторонний
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 4-8 недель
Перейти к комплектам крепежей
Смотреть комплекты сопутствующих
крепежных элементов

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. ZP-10-2S ): 40 руб.
Ширина реза: 5 мм.
Кратность продажи: 3040 мм
Минимальная длина ликвидного остатка: 3040 мм
Максимальная длина заготовки: 3040 мм
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. ZP-10-2S | Зажимной алюминиевый профиль, паз 10, двусторонний (2D Модель профиля).DXF
Скачать
2. ZP-10-2S | Зажимной алюминиевый профиль, паз 10, двусторонний (3D Модель профиля).RAR
Скачать

Описание

Совместим со всеми профилями с пазом 10 мм (Все профили серий 40, 45 и 50 с пазом 10 мм)
Рекомендуемая максимальная толщина зажимаемого материала до 8 мм
Чаще всего винты ставят с шагом в 25 см - на каждый метр зажимного профиля требуется 4 винта.

Характеристики

Артикул:
 ZP-10-2S
Длина профиля(макс), мм:
 3040
Профили:
 с пазом 10 мм
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842993020 / 3842993019
Материал:
 Алюминий
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 0.441
Площадь сечения, см2:
 1,625
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018


Комплекты сопутствующих крепежных элементов

▼
К профилям серии 40, 45 и 50 с пазом 10 мм
Вариант 1
▼
руб./комлпект.
5 шт.
1. Винт М6х30 DIN912 (полуцилиндр) кл.пр. 8.8 - 5 шт.
добавить комплект
( в наличии )
