2017 | Угловой соединитель поворотный 45х45 (к профилям серии 45 и 50)

Соединитель угловой регулируемый, к профилям серии 45, к профилям серии 50

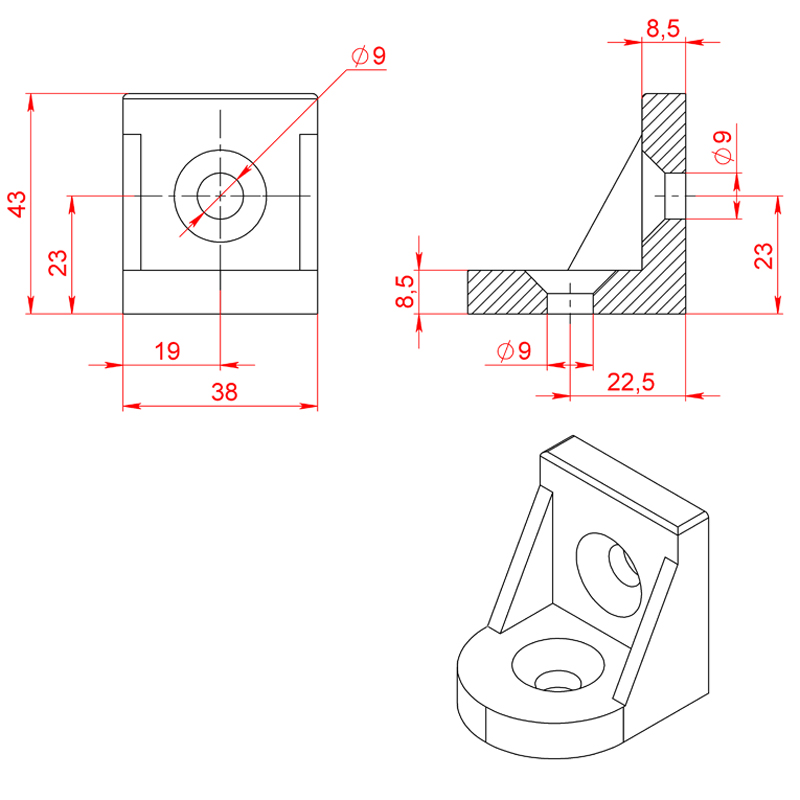

Чертеж углового соединителя 45х45, арт. 2017

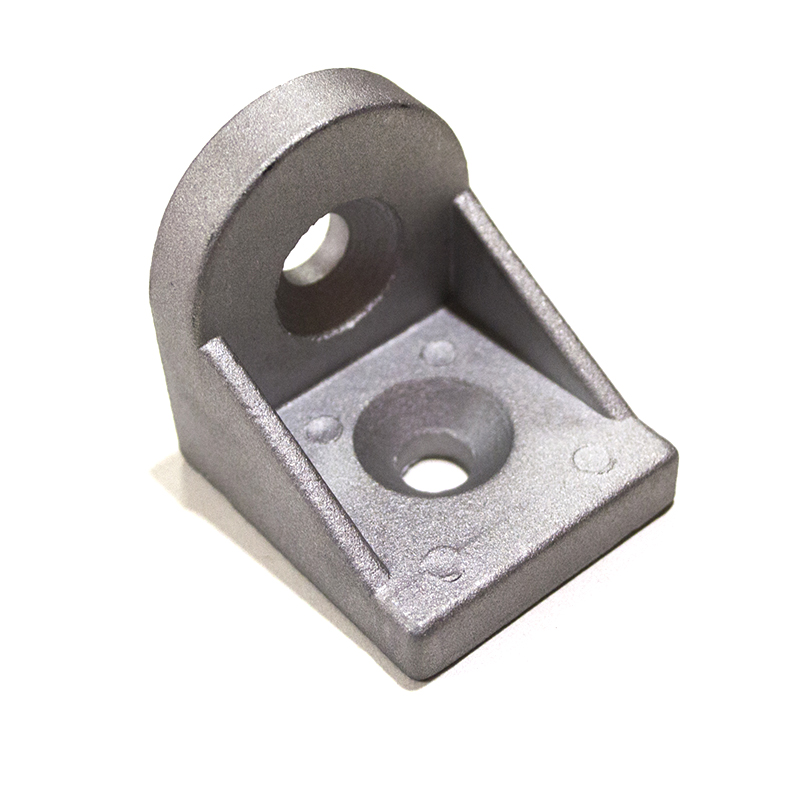

Вид спереди регулируемого углового соединителя 45х45

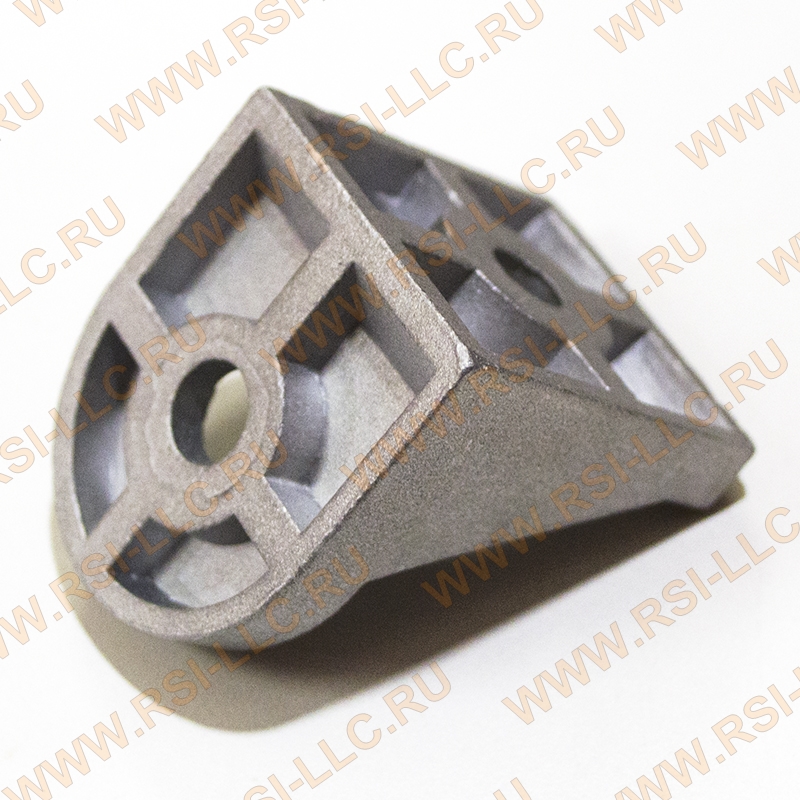

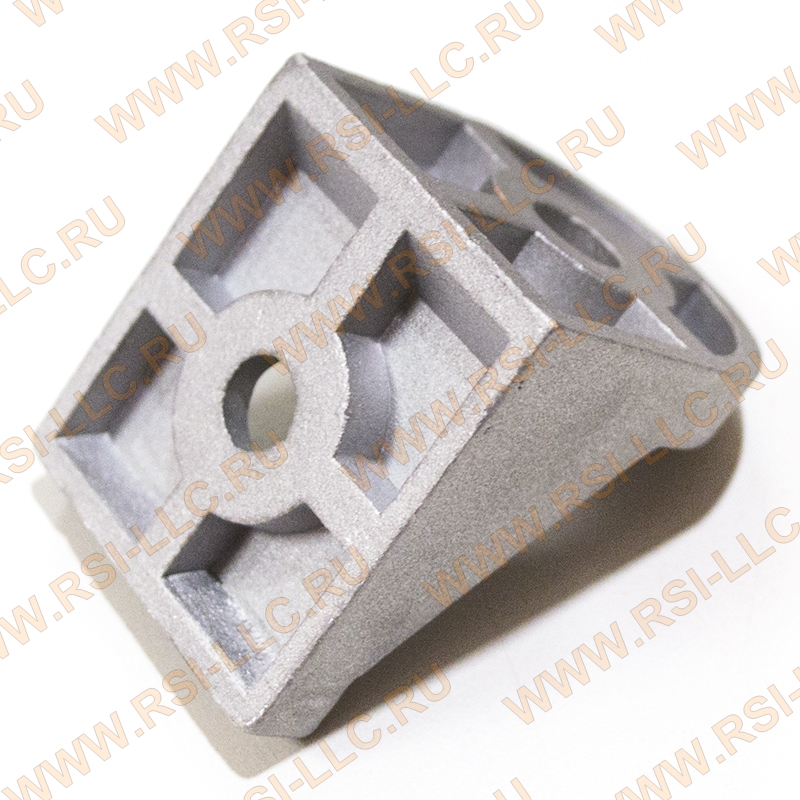

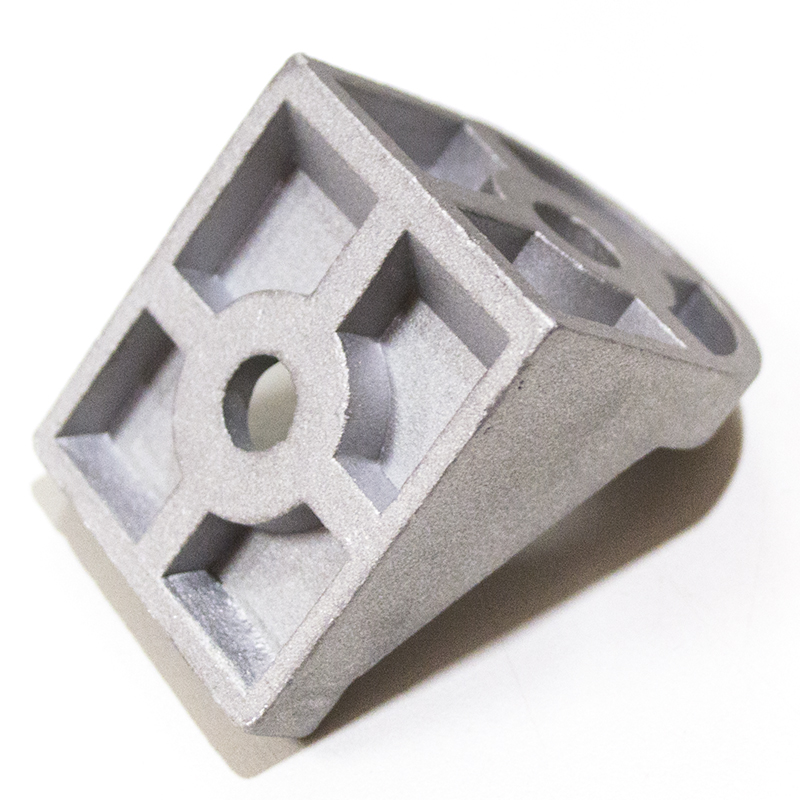

Вид сзади углового регулируемого соединителя 45х45

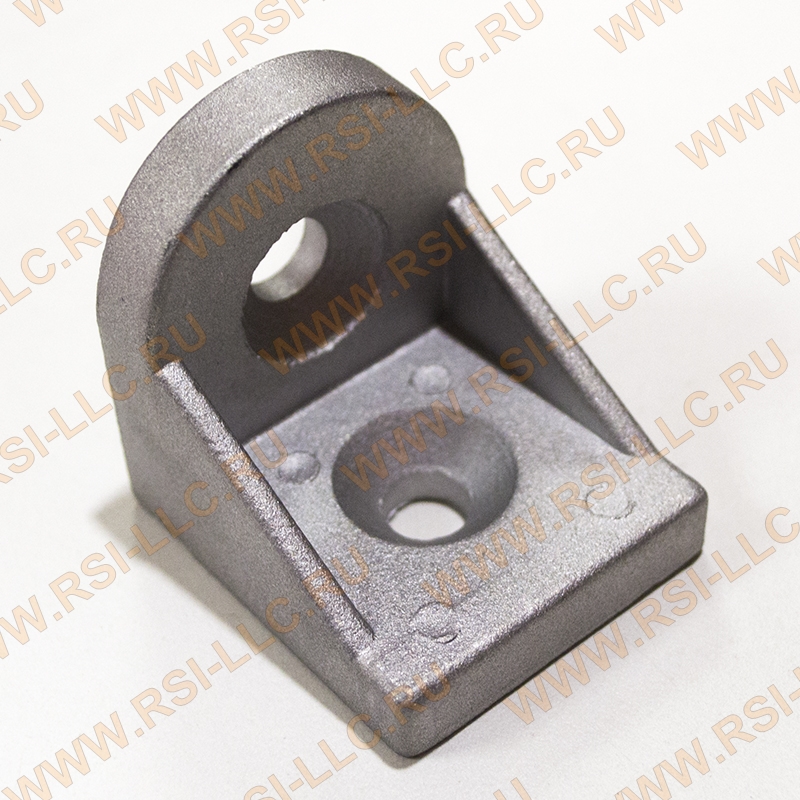

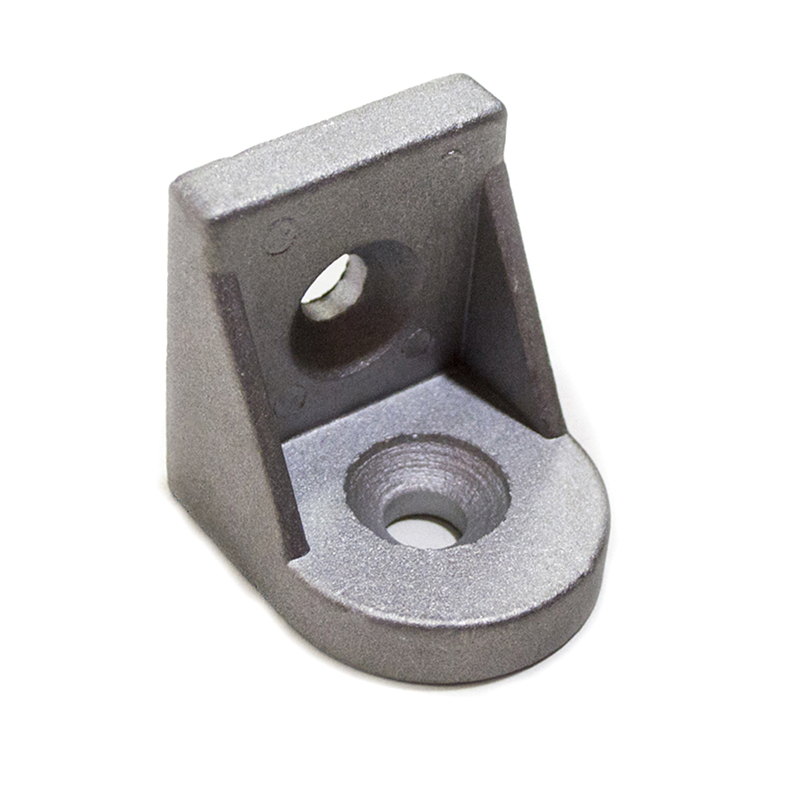

Вид регулируемого углового соединителя 45х45
148.00 руб. от 1 шт
от 7 шт 145.04 ₽ −2%
от 35 шт 142.08 ₽ −4%
от 70 шт 139.12 ₽ −6%
от 350 шт 134.68 ₽ −9%
от 700 шт 130.24 ₽ −12%
от 1050 шт 125.80 ₽ −15%
Наличие 2017 | Угловой соединитель поворотный 45х45 (к профилям серии 45 и 50)
На складе 880 шт
Подобрать комплекты сопутствующих крепежных элементов
Добавить
Выбрать цвет покраски + 50 ₽/шт.
RAL 3020 Матовый · +50 ₽
Добавить
RAL 2004 Матовый · +50 ₽
Добавить
RAL 1021 Матовый · +50 ₽
Добавить
RAL 6018 Матовый · +50 ₽
Добавить
RAL 6005 Матовый · +50 ₽
Добавить
RAL 5015 Матовый · +50 ₽
Добавить
RAL 5005 Матовый · +50 ₽
Добавить
RAL 7035 Матовый · +50 ₽
Добавить
RAL 7024 Матовый · +50 ₽
Добавить
RAL 9003 Матовый · +50 ₽
Добавить
RAL 9005 Муар · +50 ₽
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
2017 | Угловой соединитель поворотный 45х45 (к профилям серии 45 и 50) (3D-модель).STEP
Чертёж · PDF
PDFСкачать
2017 | Угловой соединитель поворотный 45х45 (к профилям серии 45 и 50) (Чертёж).PDF

Описание

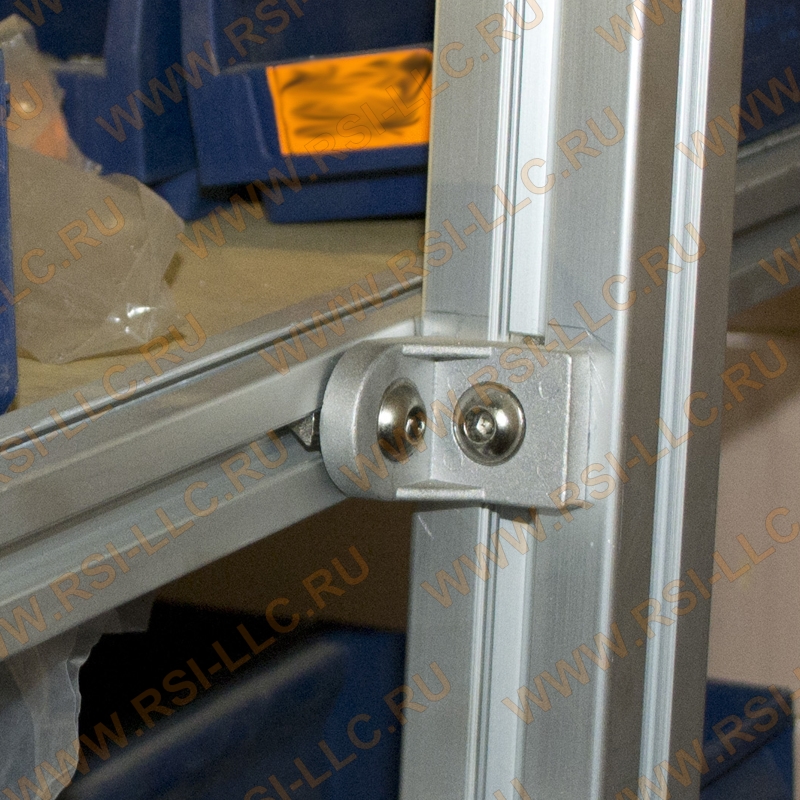

Угловой соединитель поворотный предназначен для регулируемого крепления в конструкциях из алюминиевых профилей серий 45 и 50. Используется для создания прочных и надежных угловых соединений с возможностью регулировки угла между элементами.

Совместимость с профилями

    Серия 45:
    • 45х45 мм
    • 45х90 мм
    Серия 50:
    • 50х50 мм
    • 50х100 мм

Преимущества

  • Позволяет создавать конструкции с регулируемым углом соединения
  • Обеспечивает надежное крепление и жесткость конструкции
  • Универсальность за счет совместимости с разными размерами профилей
  • Удобство монтажа и демонтажа

Характеристики

Артикул:
 2017
Серия профилей:
 с пазом 10 мм, серия 45
Угол:
 90
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842518424 / 3842504760
Материал:
 алюминий литой под давлением
Покрытие:
 Без покрытия
Тип сырья:
 первичное
Вес, кг:
 0,046
Цвет:
 Алюминий, Серый

Комплекты сопутствующих крепежных элементов для арт. 2017

К пазу 10 мм
Винт М8х20 DIN7991 (потай) кл. пр. 8.8×25018 | Т-гайка, Паз 10, М8×2
Винт М8х20 DIN7991 (потай) кл. пр. 8.85018 | Т-гайка, Паз 10, М8
58,60 ₽/компл. в наличии
Винт М8х20 DIN7991 (потай) кл. пр. 8.8×22A11.A41A.01 | Сухарь пазовый c фиксатором, паз 10, М8×2
Винт М8х20 DIN7991 (потай) кл. пр. 8.82A11.A41A.01 | Сухарь пазовый c фиксатором, паз 10, М8
106,80 ₽/компл. в наличии
Винт М8х20 DIN7991 (потай) кл. пр. 8.8×25546 | Подпружиненный пазовый сухарь, М8, паз 10×2
Винт М8х20 DIN7991 (потай) кл. пр. 8.85546 | Подпружиненный пазовый сухарь, М8, паз 10
98,60 ₽/компл. в наличии
Винт М8х20 DIN7991 (потай) кл. пр. 8.8×25074/5336 | Сухарь пазовый, паз 10, М8×2
Винт М8х20 DIN7991 (потай) кл. пр. 8.85074/5336 | Сухарь пазовый, паз 10, М8
94,80 ₽/компл. в наличии

Возможные замены или аналоги для арт. 2017:

1036 | Угловой соединитель 45х45 / 50х50 (к профилям серии 45 и 50)
1036 | Угловой соединитель 45х45 / 50х50 (к профилям серии 45 и 50)
135.00 руб./шт.
в наличии ≈ 14000 шт.

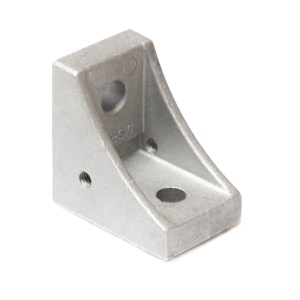

1032 | Угловой соединитель 45х45 (для панелей, к профилям серии 45 и 50)
1032 | Угловой соединитель 45х45 (для панелей, к профилям серии 45 и 50)
165.00 руб./шт.
в наличии ≈ 3000 шт.
8313s | Стальной угловой соединитель 45х45 мм сталь 8 мм
8313s | Стальной угловой соединитель 45х45 мм сталь 8 мм
331.00 руб./шт.
в наличии ≈ 50 шт.
