315.0700A.01 | Опорный соединитель 45 градусов 40x80 мм

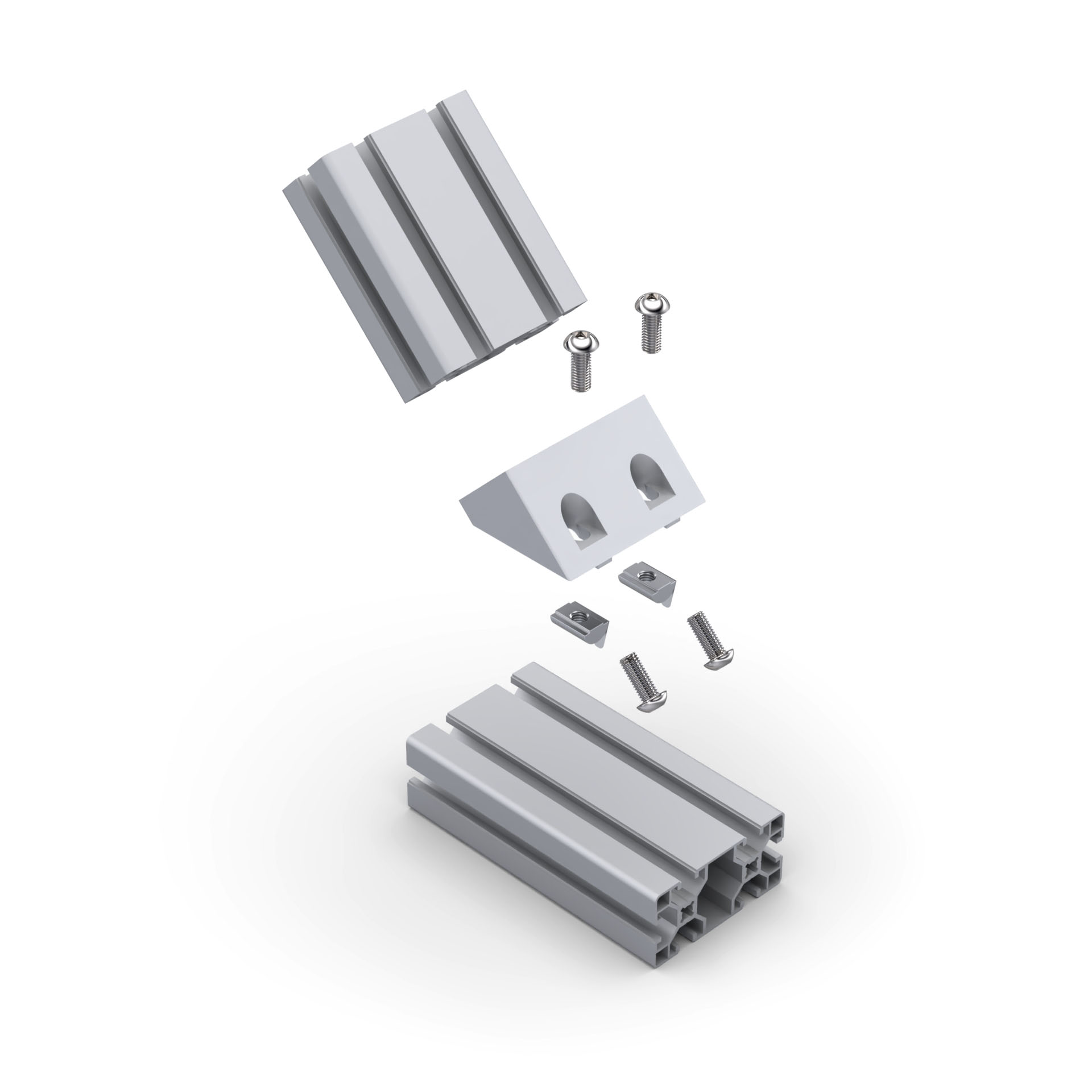

315.0700A.01 | Опорный соединитель 45 градусов 40x80 мм изображение 0

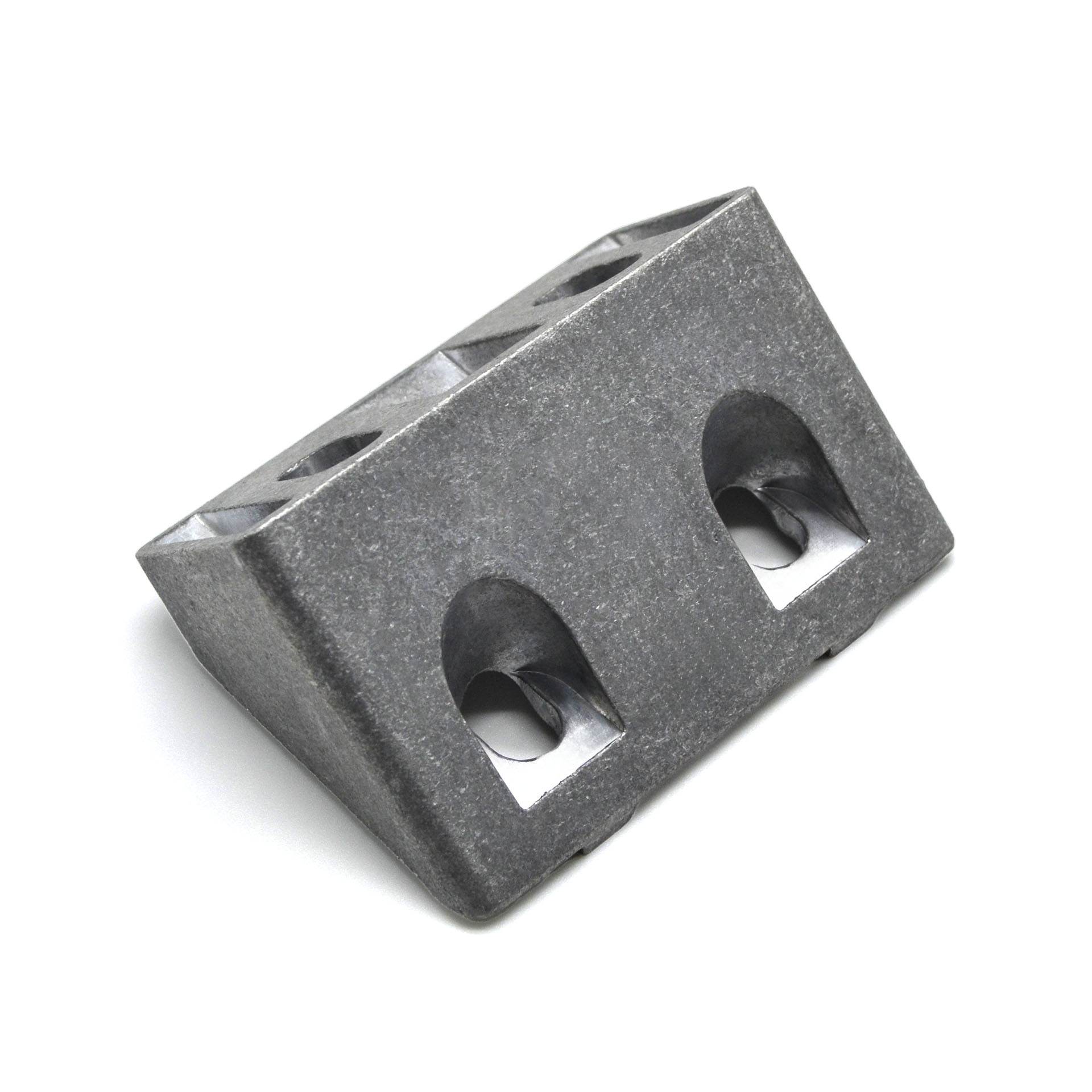

315.0700A.01 | Опорный соединитель 45 градусов 40x80 мм изображение 1

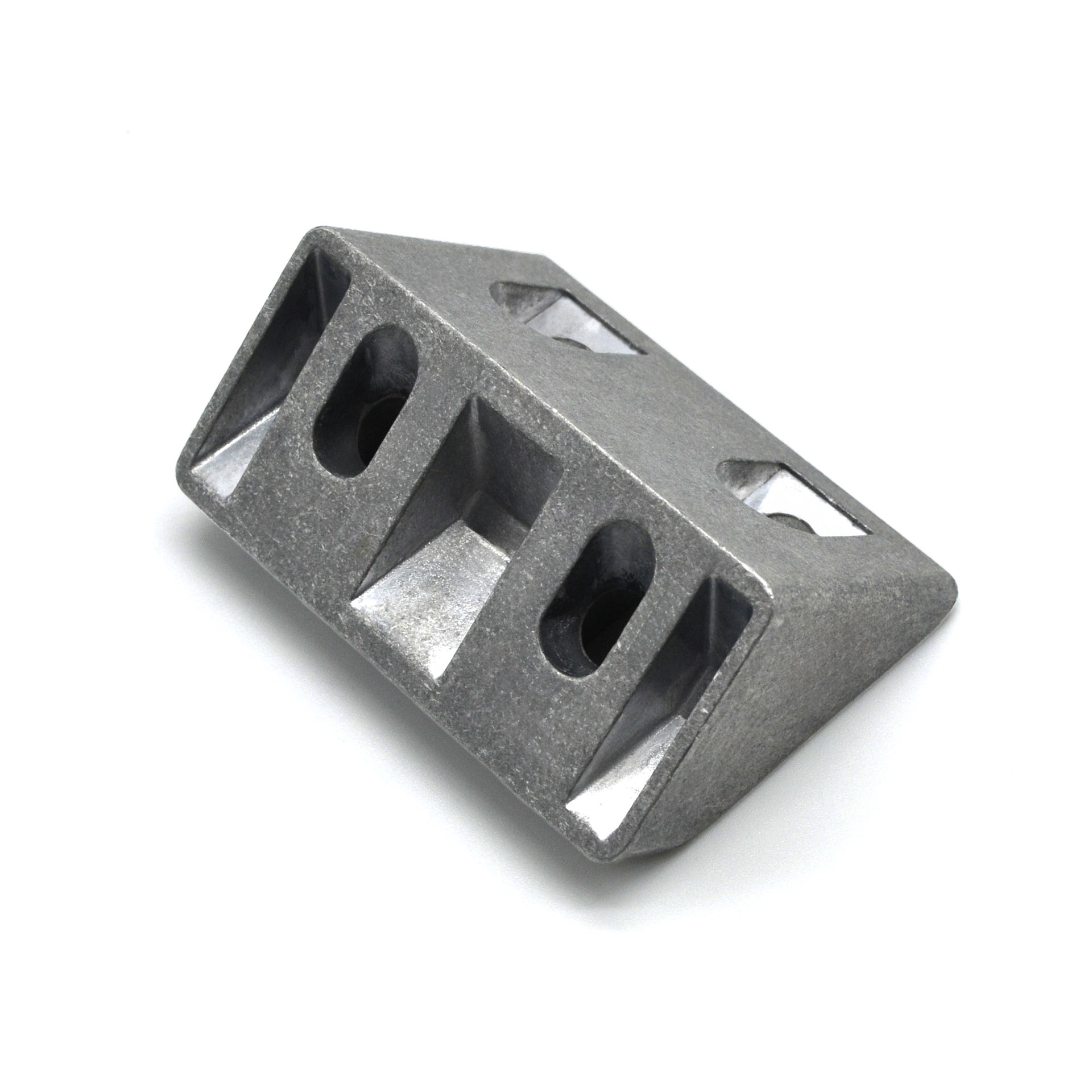

315.0700A.01 | Опорный соединитель 45 градусов 40x80 мм изображение 2

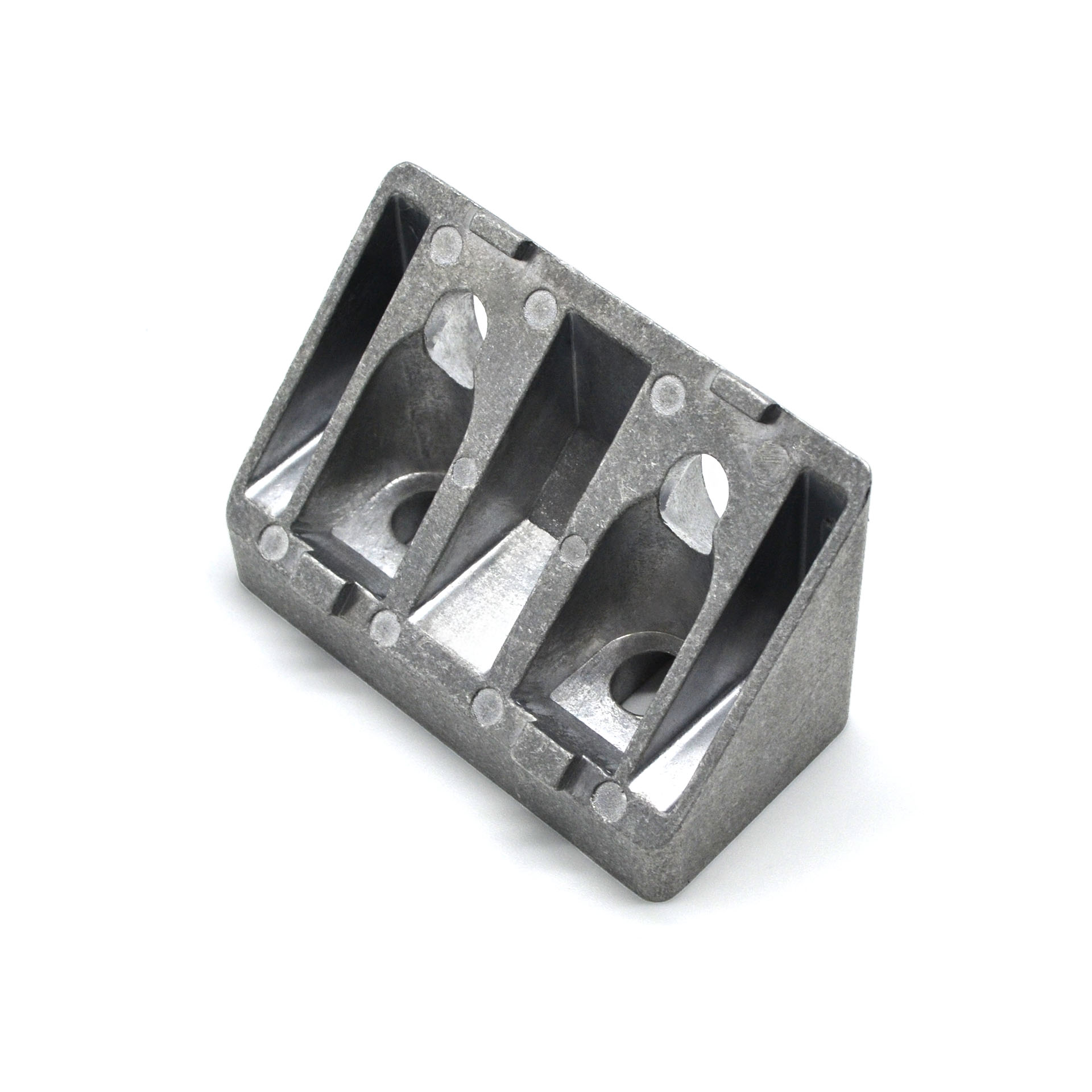

315.0700A.01 | Опорный соединитель 45 градусов 40x80 мм изображение 3

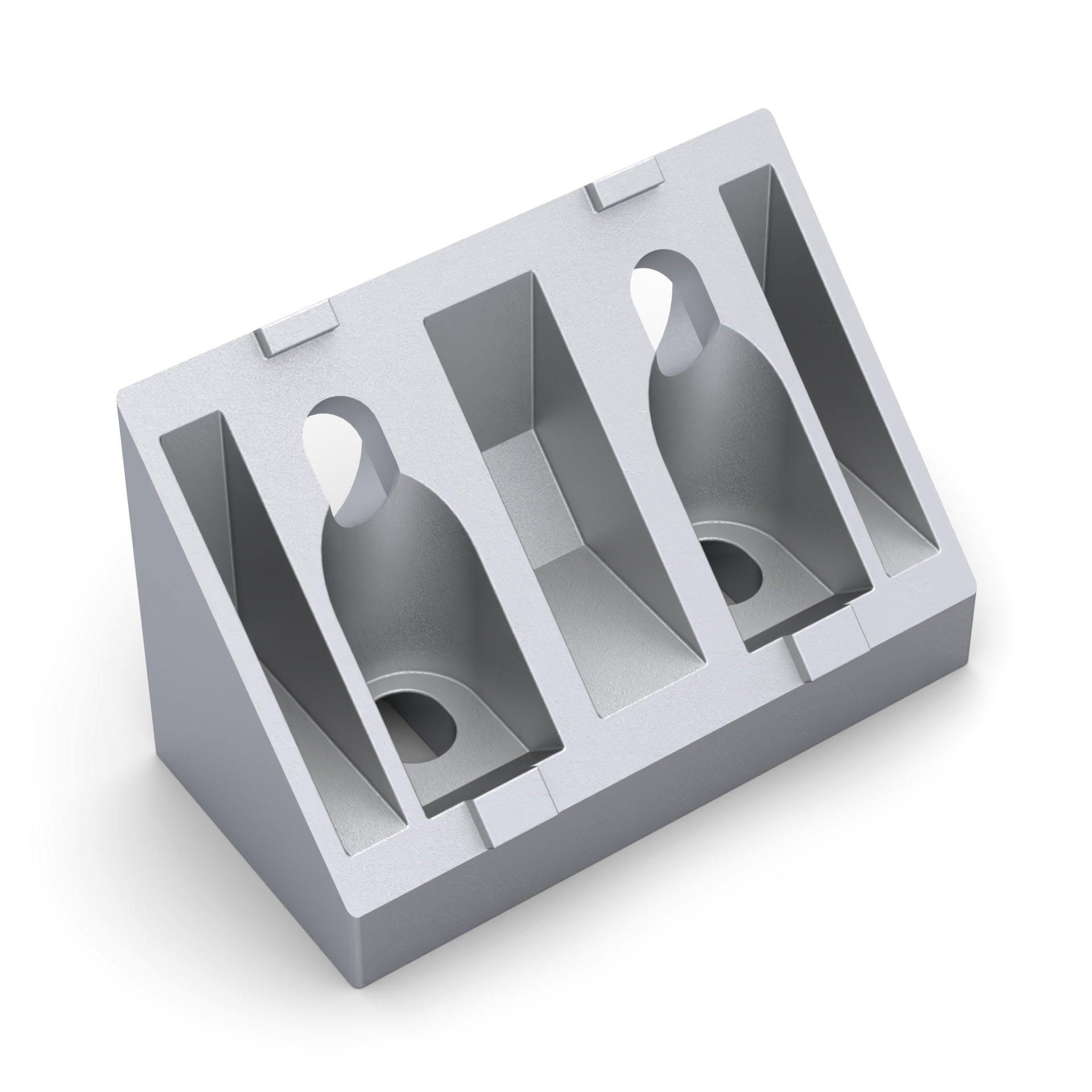

315.0700A.01 | Опорный соединитель 45 градусов 40x80 мм изображение 4

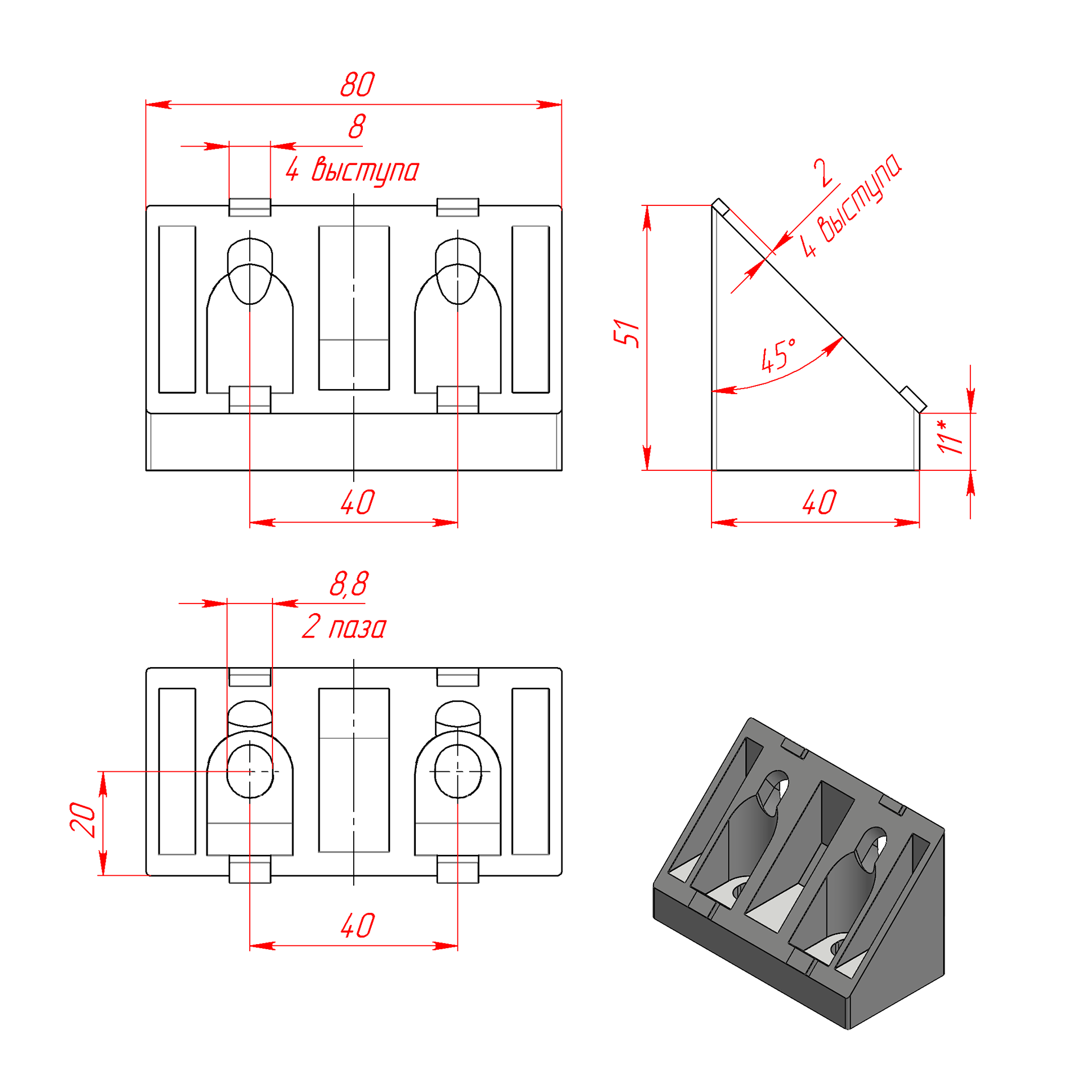

315.0700A.01 | Опорный соединитель 45 градусов 40x80 мм изображение 5

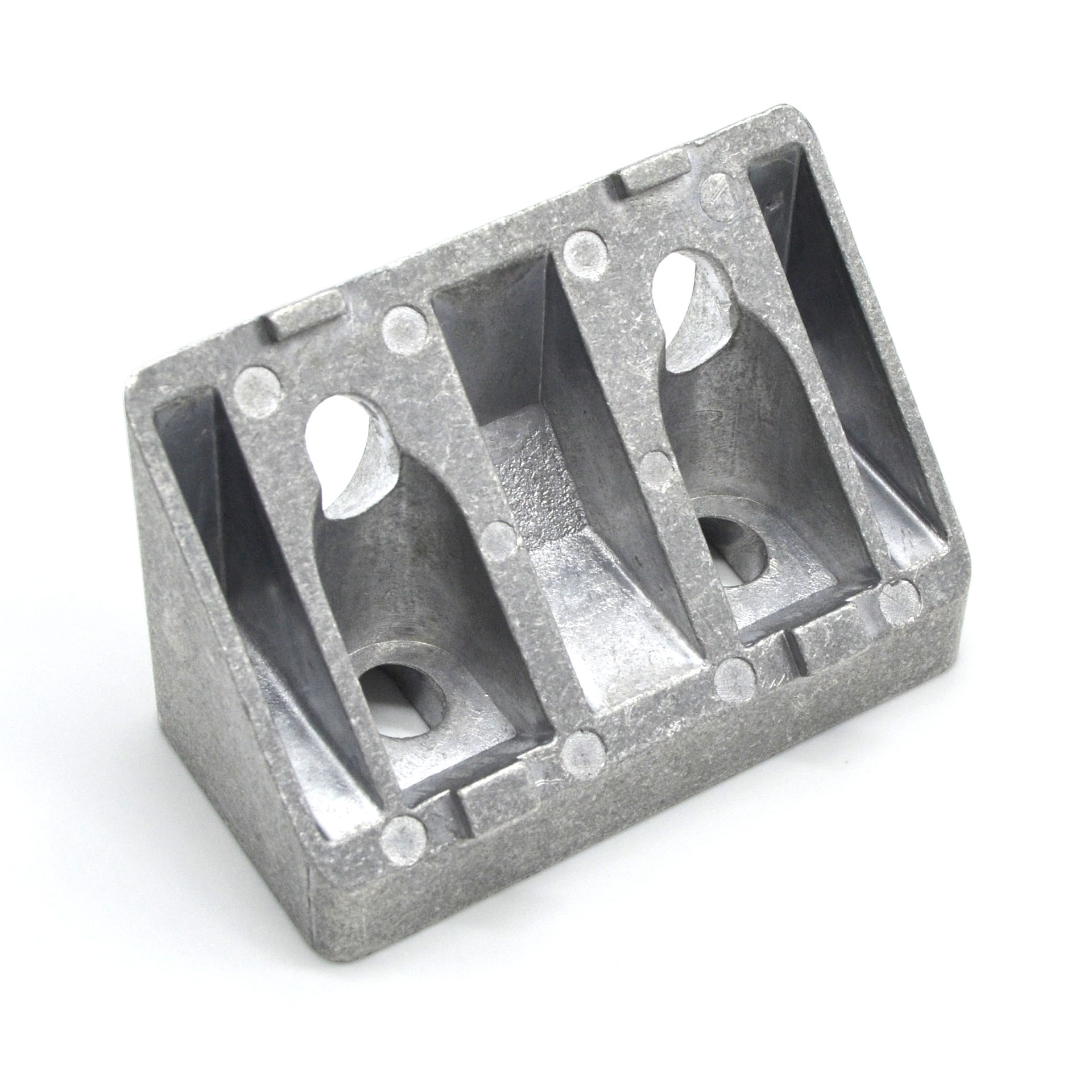

315.0700A.01 | Опорный соединитель 45 градусов 40x80 мм изображение 6

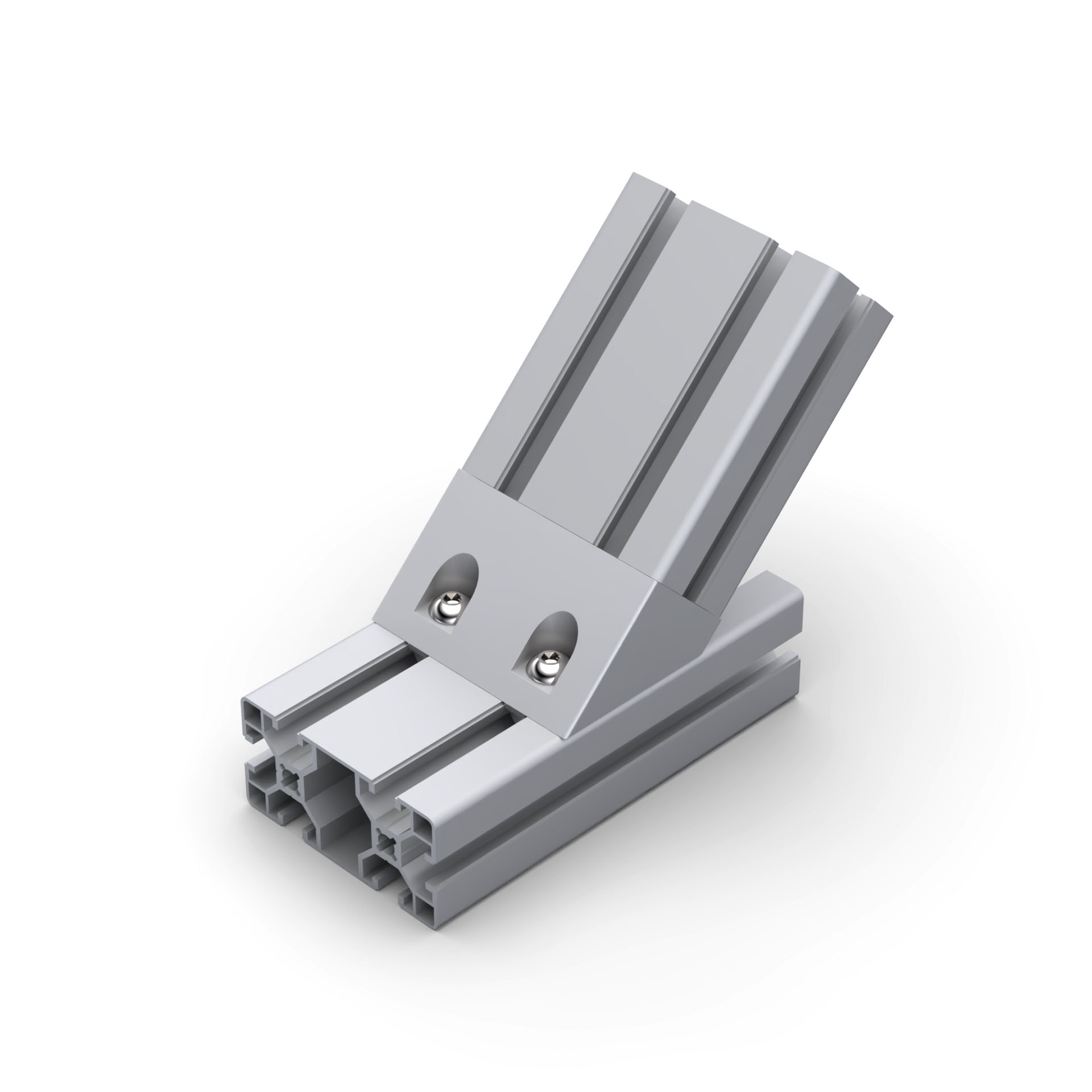

315.0700A.01 | Опорный соединитель 45 градусов 40x80 мм изображение 7
574.00 руб. от 1 шт
от 2 шт 562.52 ₽ −2%
от 9 шт 551.04 ₽ −4%
от 20 шт 539.56 ₽ −6%
от 90 шт 522.34 ₽ −9%
от 180 шт 505.12 ₽ −12%
от 275 шт 487.90 ₽ −15%
Наличие 315.0700A.01 | Опорный соединитель 45 градусов 40x80 мм
На складе 280 шт
Подобрать комплекты сопутствующих крепежных элементов
Добавить
Выбрать цвет покраски + 172 ₽/шт.
RAL 3020 Матовый · +172 ₽
Добавить
RAL 2004 Матовый · +172 ₽
Добавить
RAL 1021 Матовый · +172 ₽
Добавить
RAL 6018 Матовый · +172 ₽
Добавить
RAL 6005 Матовый · +172 ₽
Добавить
RAL 5015 Матовый · +172 ₽
Добавить
RAL 5005 Матовый · +172 ₽
Добавить
RAL 7035 Матовый · +172 ₽
Добавить
RAL 7024 Матовый · +172 ₽
Добавить
RAL 9003 Матовый · +172 ₽
Добавить
RAL 9005 Муар · +172 ₽
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
315.0700A.01 | Опорный соединитель 45 градусов 40x80 мм (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
315.0700A.01 | Опорный соединитель 45 градусов 40x80 мм (3D-модель).ZIP
Чертёж · PDF
PDFСкачать
315.0700A.01 | Опорный соединитель 45 градусов 40x80 мм (Чертёж).PDF

Описание

Опорный соединитель предназначен для надежного и точного сопряжения профилей под углом 45°. Необходим для создания широкого спектра соединений из конструкционного профиля 40х80 с пазом 8 мм. Изготовлен из литого алюминия под давлением, обеспечивающего прочность и долговечность сборочного узла. Устойчив к коррозии и внешним воздействиям, что увеличивает срок службы изделия. Лёгкий монтаж и демонтаж благодаря точной геометрии и продуманному конструктиву.

Области применения:
  • Каркасы и различные узлы промышленного оборудования;
  • Сборка рабочих столов, защитных ограждений, кабинетных защит;
  • Лабораторные и выставочные стенды;
  • Мебель и стеллажные конструкции.

Характеристики

Артикул:
 315.0700A.01
Серия профилей:
 с пазом 8 мм, серия 40 / с пазом 10 мм, серия 40
Ширина, мм:
 40
Высота, мм:
 51
Угол:
 45
Ширина паза, мм:
 8
Материал:
 Алюминий
Покрытие:
 Без покрытия
Вес, кг:
 0,157
Цвет:
 Алюминий, Серый

Комплекты сопутствующих крепежных элементов для арт. 315.0700A.01

Для крепления к профилям серии 40 с пазом 8 мм
Винт М8х20 ISO7380 (полусфера) кл. пр. 10.9×45260 | Сухарь пазовый с пружинкой паз 8, М8, серия 40×2
Винт М8х20 ISO7380 (полусфера) кл. пр. 10.95260 | Сухарь пазовый с пружинкой паз 8, М8, серия 40
127,40 ₽/компл. в наличии
Винт М8х20 ISO7380 (полусфера) кл. пр. 10.9×45071 | Сухарь пазовый, паз 8, М8, серия 40×2
Винт М8х20 ISO7380 (полусфера) кл. пр. 10.95071 | Сухарь пазовый, паз 8, М8, серия 40
118,40 ₽/компл. в наличии
Для крепления к профилям серии 40 с пазом 10 мм
Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8×45546 | Подпружиненный пазовый сухарь, М8, паз 10×2RSI-TH-M12-M8 | Втулка резьбовая М12х1.5 / М8х1.25×2
Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.85546 | Подпружиненный пазовый сухарь, М8, паз 10RSI-TH-M12-M8 | Втулка резьбовая М12х1.5 / М8х1.25
291,80 ₽/компл. в наличии
Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8×42A11.A41A.01 | Сухарь пазовый c фиксатором, паз 10, М8×2RSI-TH-M12-M8 | Втулка резьбовая М12х1.5 / М8х1.25×2
Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.82A11.A41A.01 | Сухарь пазовый c фиксатором, паз 10, М8RSI-TH-M12-M8 | Втулка резьбовая М12х1.5 / М8х1.25
300,00 ₽/компл. в наличии
Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8×45074/5336 | Сухарь пазовый, паз 10, М8×2RSI-TH-M12-M8 | Втулка резьбовая М12х1.5 / М8х1.25×2
Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.85074/5336 | Сухарь пазовый, паз 10, М8RSI-TH-M12-M8 | Втулка резьбовая М12х1.5 / М8х1.25
288,00 ₽/компл. в наличии
Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8×45018 | Т-гайка, Паз 10, М8×2RSI-TH-M12-M8 | Втулка резьбовая М12х1.5 / М8х1.25×2
Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.85018 | Т-гайка, Паз 10, М8RSI-TH-M12-M8 | Втулка резьбовая М12х1.5 / М8х1.25
251,80 ₽/компл. в наличии

Возможные замены или аналоги для арт. 315.0700A.01:

80S40A135 | Соединитель угловой 60х80, 135 градусов, серия 40
80S40A135 | Соединитель угловой 60х80, 135 градусов, серия 40
705.00 руб./шт.
в наличии ≈ 0 шт.
844080s | Стальной угловой соединитель 40х80, 135 град, 4 отв.
844080s | Стальной угловой соединитель 40х80, 135 град, 4 отв.
155.00 руб./шт.
в наличии ≈ 8 шт.
848080s | Стальной угловой соединитель 80х80, 135 град, 8 отв.
848080s | Стальной угловой соединитель 80х80, 135 град, 8 отв.
236.00 руб./шт.
в наличии ≈ 6 шт.
