315.0300A.01 | Соединитель профилей под углом 45/135 градусов, серия 45

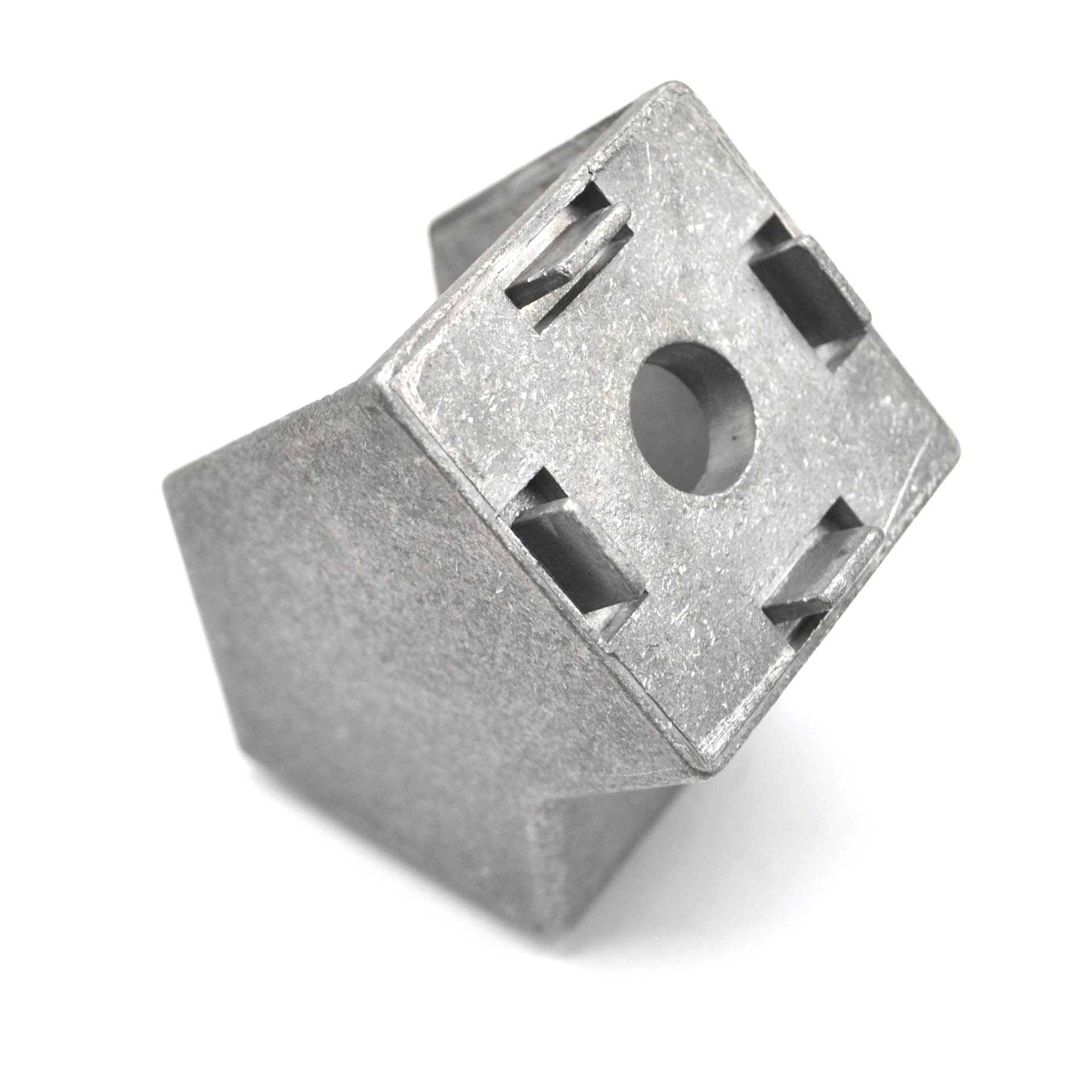

45х45 соединитель под углом 45/135 градусов

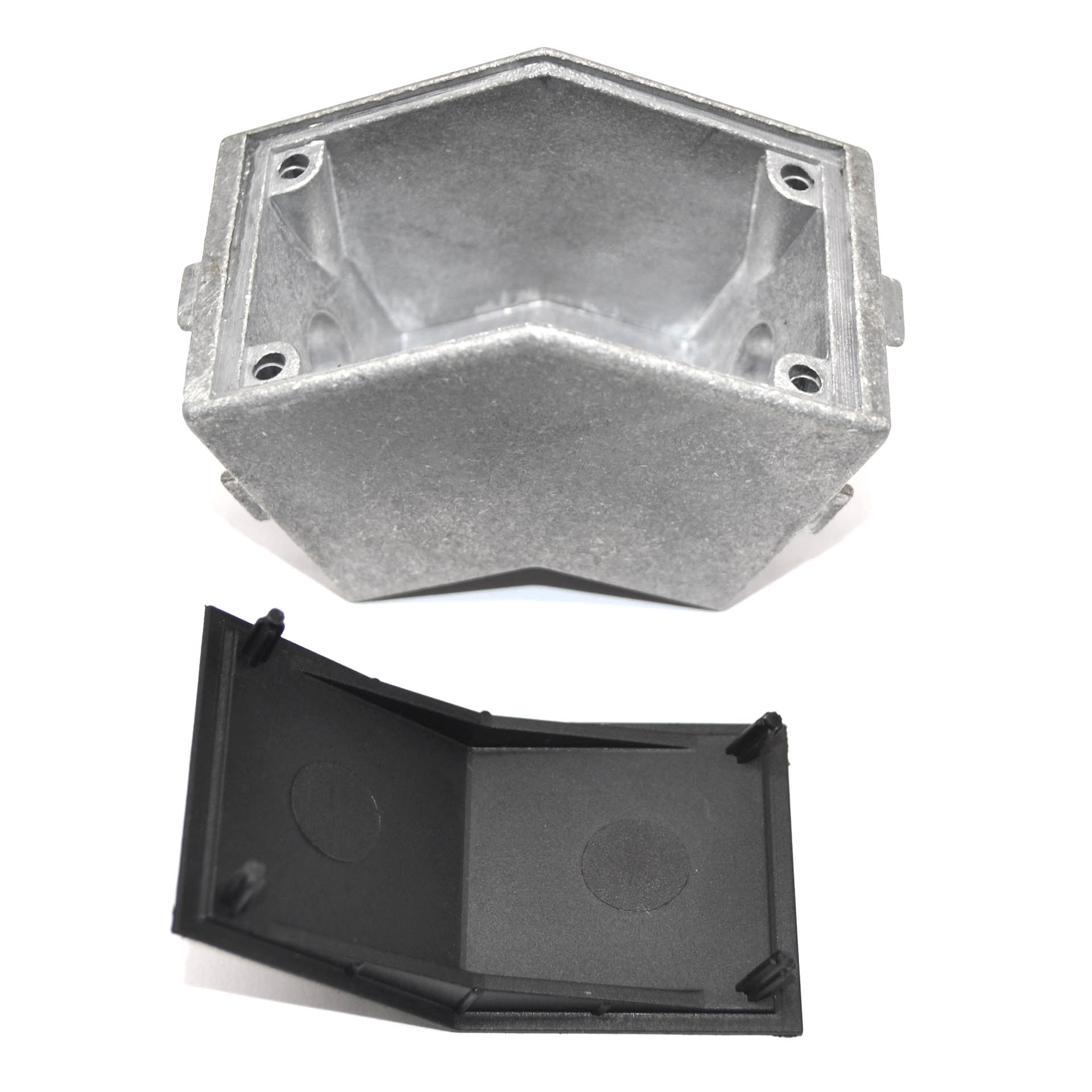

Комплект поставки уголка 315.0300A.01

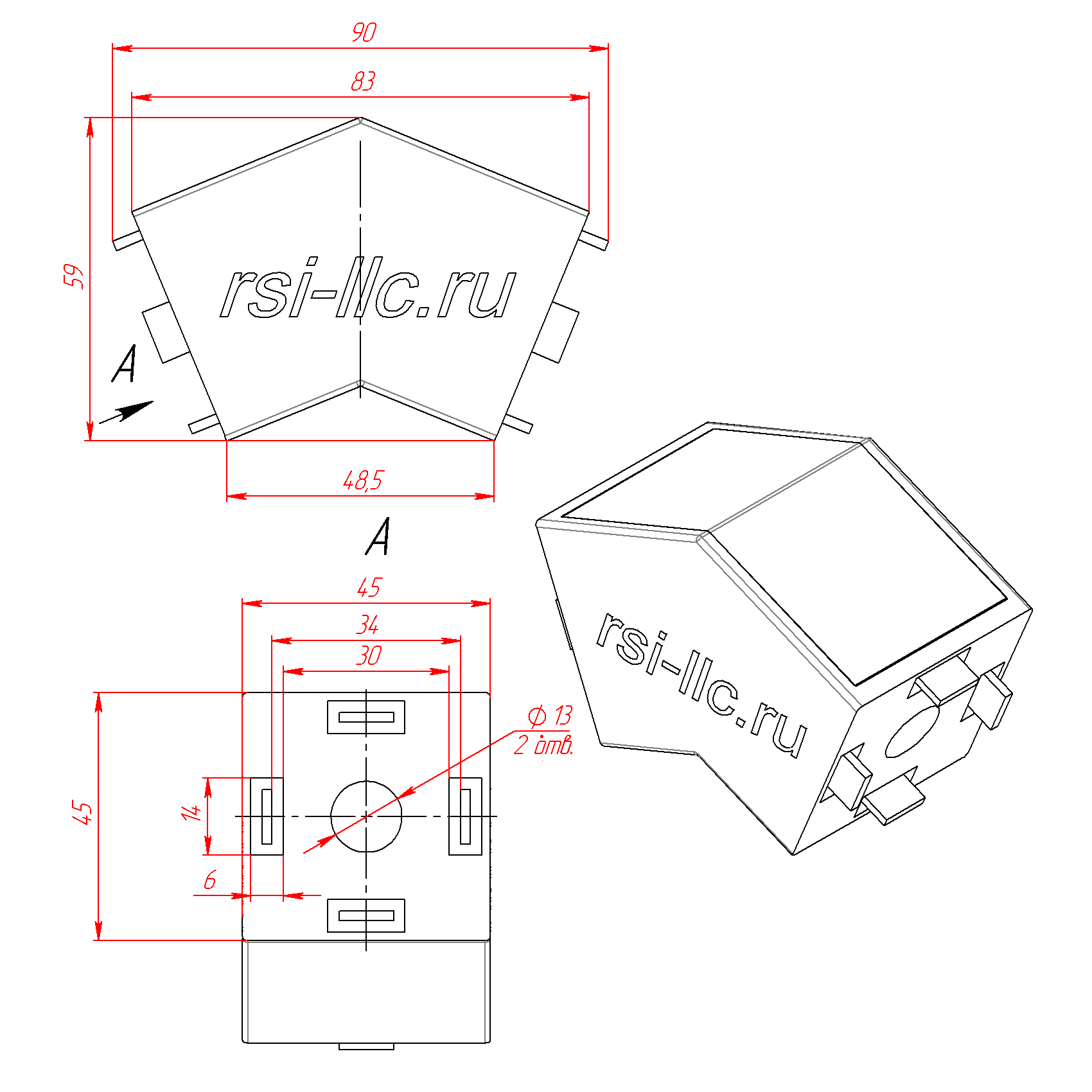

Чертёж уголка 315.0300A.01
Угловой соединитель арт.315.0300A.01 с профилем 45х45 мм
642.00 руб. от 1 шт
от 2 шт 629.16 ₽ −2%
от 8 шт 616.32 ₽ −4%
от 20 шт 603.48 ₽ −6%
от 80 шт 584.22 ₽ −9%
от 160 шт 564.96 ₽ −12%
от 240 шт 545.70 ₽ −15%
Наличие 315.0300A.01 | Соединитель профилей под углом 45/135 градусов, серия 45
На складе 740 шт
Подобрать комплекты сопутствующих крепежных элементов
Добавить
Выбрать цвет покраски + 193 ₽/шт.
RAL 3020 Матовый · +193 ₽
Добавить
RAL 2004 Матовый · +193 ₽
Добавить
RAL 1021 Матовый · +193 ₽
Добавить
RAL 6018 Матовый · +193 ₽
Добавить
RAL 6005 Матовый · +193 ₽
Добавить
RAL 5015 Матовый · +193 ₽
Добавить
RAL 5005 Матовый · +193 ₽
Добавить
RAL 7035 Матовый · +193 ₽
Добавить
RAL 7024 Матовый · +193 ₽
Добавить
RAL 9003 Матовый · +193 ₽
Добавить
RAL 9005 Муар · +193 ₽
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
315.0300A.01 | Соединитель профилей под углом 45/135 градусов, серия 45 (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
315.0300A.01 | Соединитель профилей под углом 45/135 градусов, серия 45 (3D-модель).ZIP
Чертёж · PDF
PDFСкачать
315.0300A.01 | Соединитель профилей под углом 45/135 градусов, серия 45 (Чертёж).PDF

Описание

Соединитель 315.0300A.01 предназначен для надежного и точного соединения алюминиевых профилей серии 45 с пазом 10 мм под углом 45 или 135 градусов. Используется в сборке каркасов, конструкций и различных монтажных систем, где требуется жесткое и устойчивое соединение под нестандартным углом.

Преимущества

  • Универсальность: подходит для двух углов соединения (45° и 135°)
  • Совместимость с профилями серии 45 с пазом 10 мм
  • Простота монтажа и демонтажа
  • Высокая прочность и надежность соединения
  • Оптимальная геометрия для равномерного распределения нагрузки

Характеристики

Артикул:
 315.0300A.01
Серия профилей:
 с пазом 10 мм, серия 45
Угол:
 135
Ширина паза, мм:
 10
Материал:
 Алюминий
Покрытие:
 Без покрытия
Вес, кг:
 0,15
Цвет:
 Алюминий, Серый

Комплекты сопутствующих крепежных элементов для арт. 315.0300A.01

для соединения "торец-торец"
5108 | Болтовой соединитель, серия 40, 45, 50 и 60 паз 10×2
5108 | Болтовой соединитель, серия 40, 45, 50 и 60 паз 10
90,00 ₽/компл. в наличии
для соединения "торец-паз"
5108 | Болтовой соединитель, серия 40, 45, 50 и 60 паз 10×1Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8×1Шайба увеличенная D8 DIN9021×15018 | Т-гайка, Паз 10, М8×1
5108 | Болтовой соединитель, серия 40, 45, 50 и 60 паз 10Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8Шайба увеличенная D8 DIN90215018 | Т-гайка, Паз 10, М8
78,35 ₽/компл. в наличии
5108 | Болтовой соединитель, серия 40, 45, 50 и 60 паз 10×1Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8×1Шайба увеличенная D8 DIN9021×12A11.A41A.01 | Сухарь пазовый c фиксатором, паз 10, М8×1
5108 | Болтовой соединитель, серия 40, 45, 50 и 60 паз 10Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8Шайба увеличенная D8 DIN90212A11.A41A.01 | Сухарь пазовый c фиксатором, паз 10, М8
102,45 ₽/компл. в наличии
5108 | Болтовой соединитель, серия 40, 45, 50 и 60 паз 10×1Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8×1Шайба увеличенная D8 DIN9021×15546 | Подпружиненный пазовый сухарь, М8, паз 10×1
5108 | Болтовой соединитель, серия 40, 45, 50 и 60 паз 10Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8Шайба увеличенная D8 DIN90215546 | Подпружиненный пазовый сухарь, М8, паз 10
98,35 ₽/компл. в наличии
5108 | Болтовой соединитель, серия 40, 45, 50 и 60 паз 10×1Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8×1Шайба увеличенная D8 DIN9021×15074/5336 | Сухарь пазовый, паз 10, М8×1
5108 | Болтовой соединитель, серия 40, 45, 50 и 60 паз 10Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8Шайба увеличенная D8 DIN90215074/5336 | Сухарь пазовый, паз 10, М8
96,45 ₽/компл. в наличии
для соединения "паз-паз"
Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8×2Шайба увеличенная D8 DIN9021×25018 | Т-гайка, Паз 10, М8×2
Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8Шайба увеличенная D8 DIN90215018 | Т-гайка, Паз 10, М8
66,70 ₽/компл. в наличии
Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8×2Шайба увеличенная D8 DIN9021×22A11.A41A.01 | Сухарь пазовый c фиксатором, паз 10, М8×2
Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8Шайба увеличенная D8 DIN90212A11.A41A.01 | Сухарь пазовый c фиксатором, паз 10, М8
114,90 ₽/компл. в наличии
Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8×2Шайба увеличенная D8 DIN9021×25546 | Подпружиненный пазовый сухарь, М8, паз 10×2
Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8Шайба увеличенная D8 DIN90215546 | Подпружиненный пазовый сухарь, М8, паз 10
106,70 ₽/компл. в наличии
Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8×2Шайба увеличенная D8 DIN9021×25074/5336 | Сухарь пазовый, паз 10, М8×2
Винт М8х20 DIN912 (полуцилиндр) кл.пр. 8.8Шайба увеличенная D8 DIN90215074/5336 | Сухарь пазовый, паз 10, М8
102,90 ₽/компл. в наличии
