OB-4545-SL | Профиль 45х45 мм. Паз 10 мм суперлегкий (Анодированный)

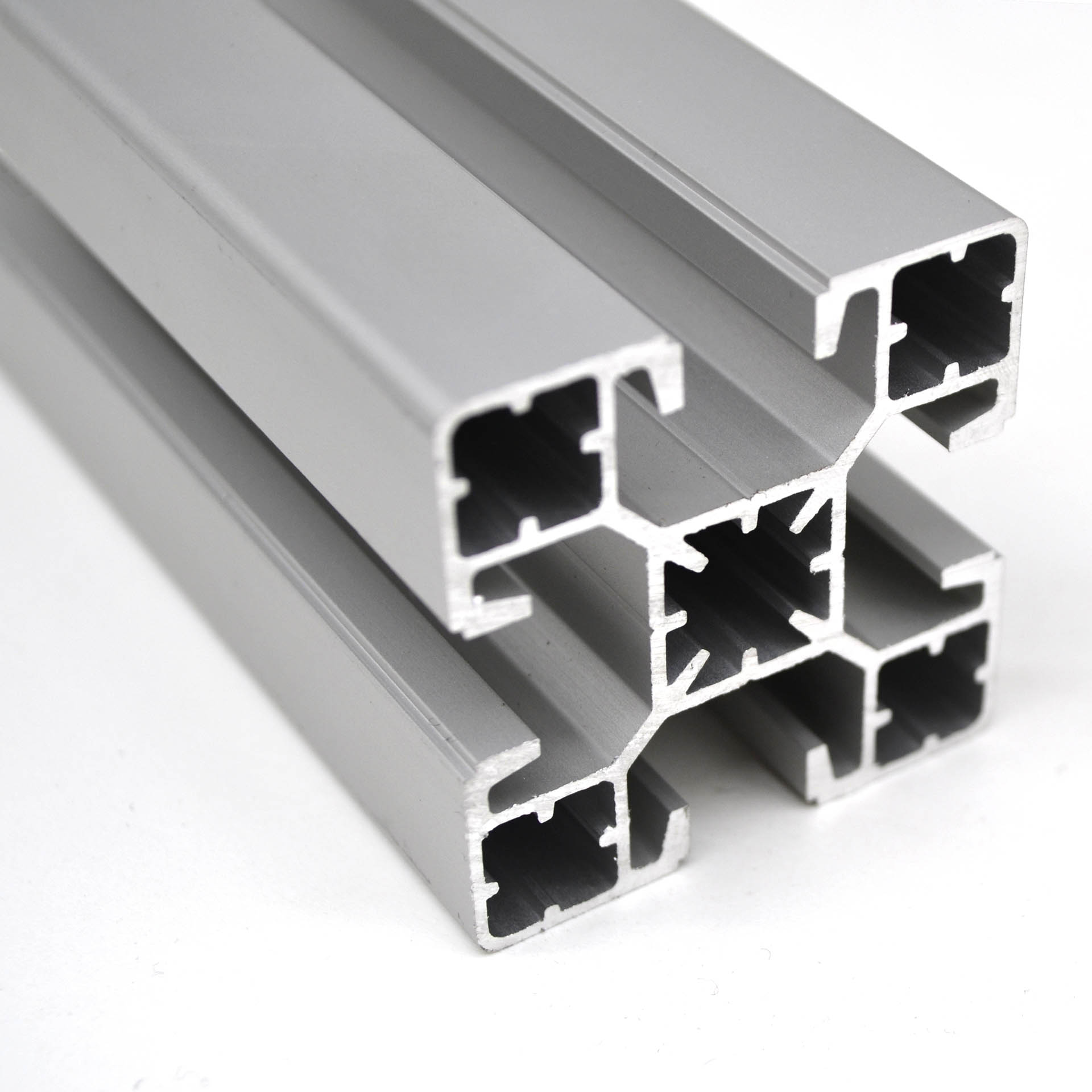

Профиль 45х45, супер легкий

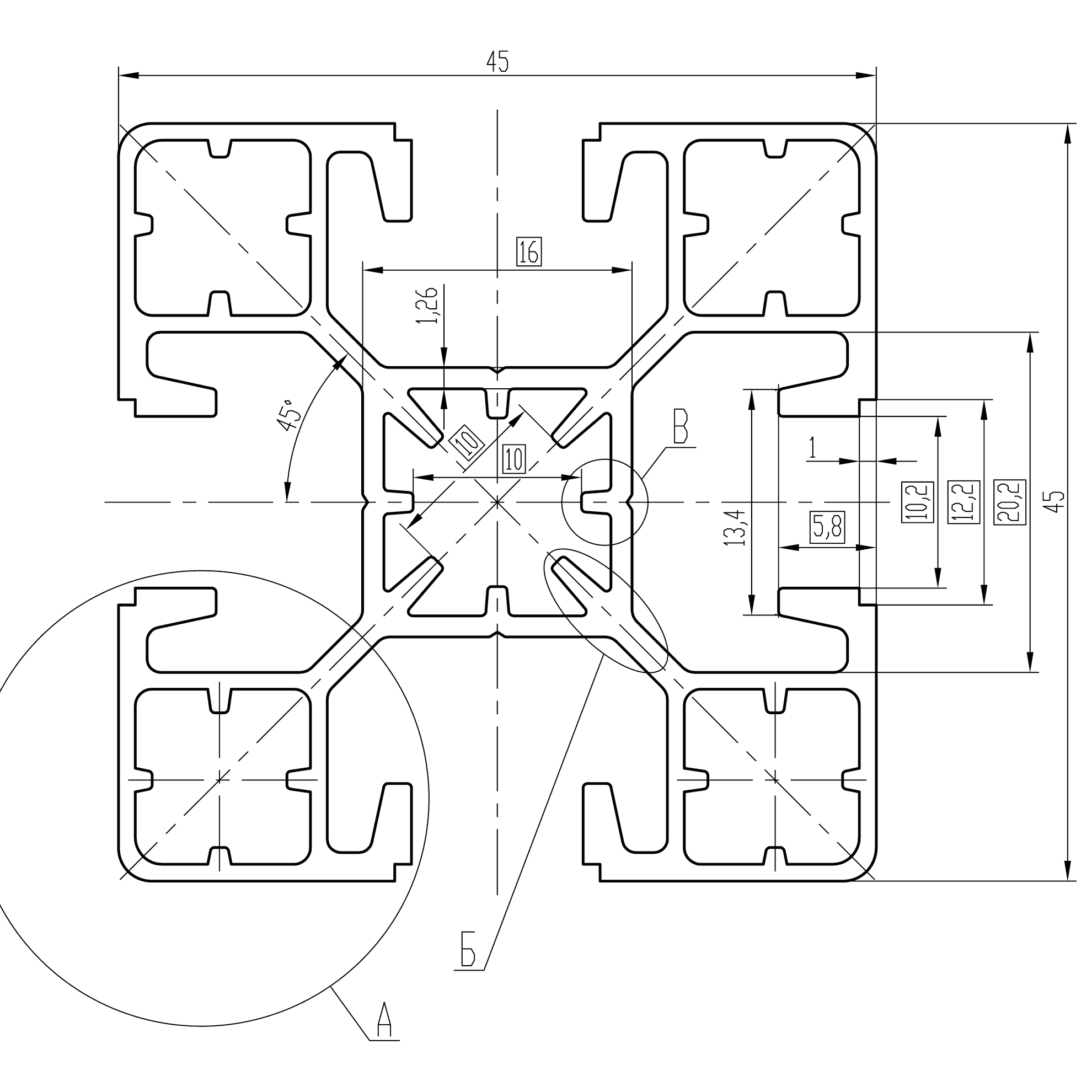

Чертеж профиль 45х45 паз 10 мм, суперлегкий

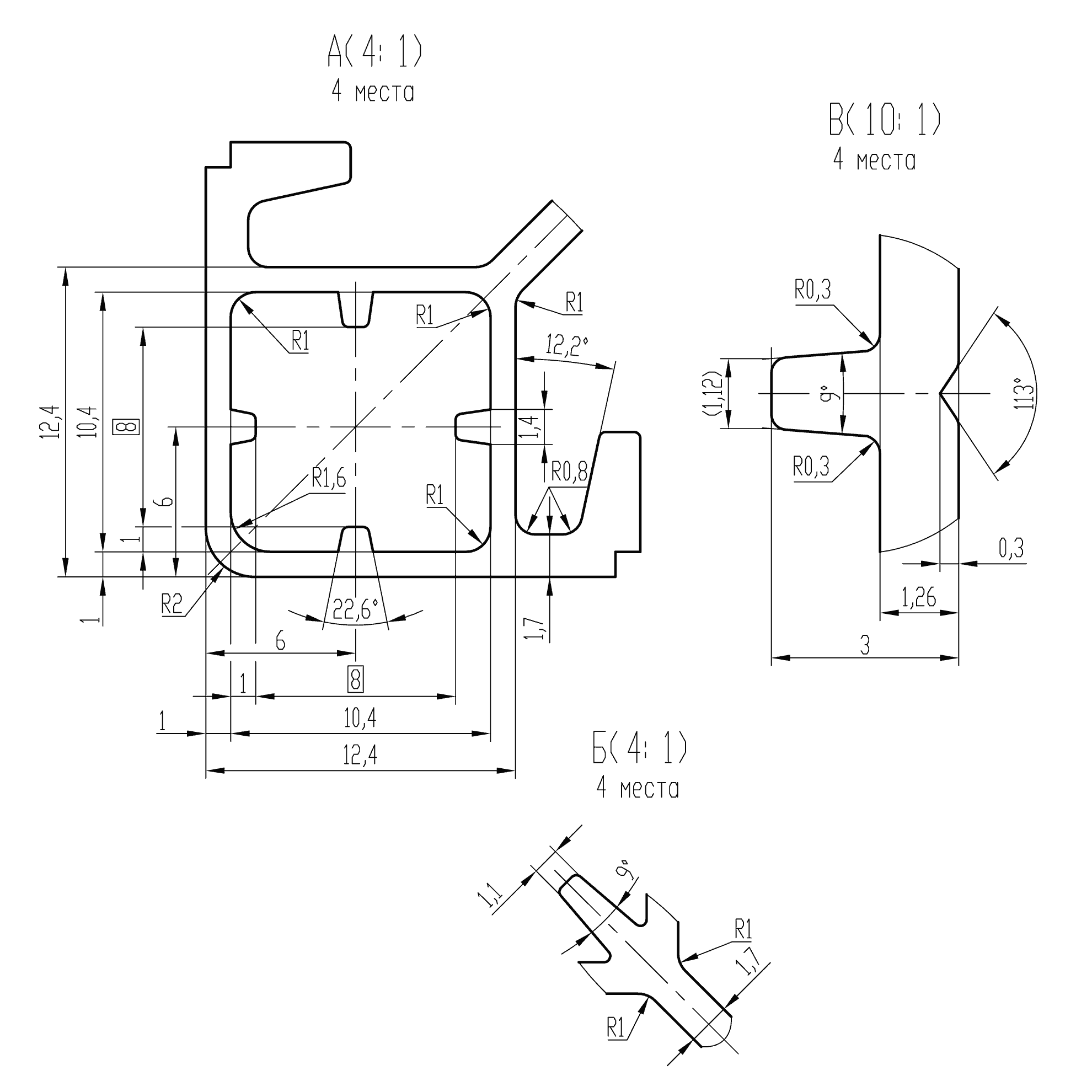

Подробный чертеж элементов профиля 45х45 суперлегкий паз 10 мм

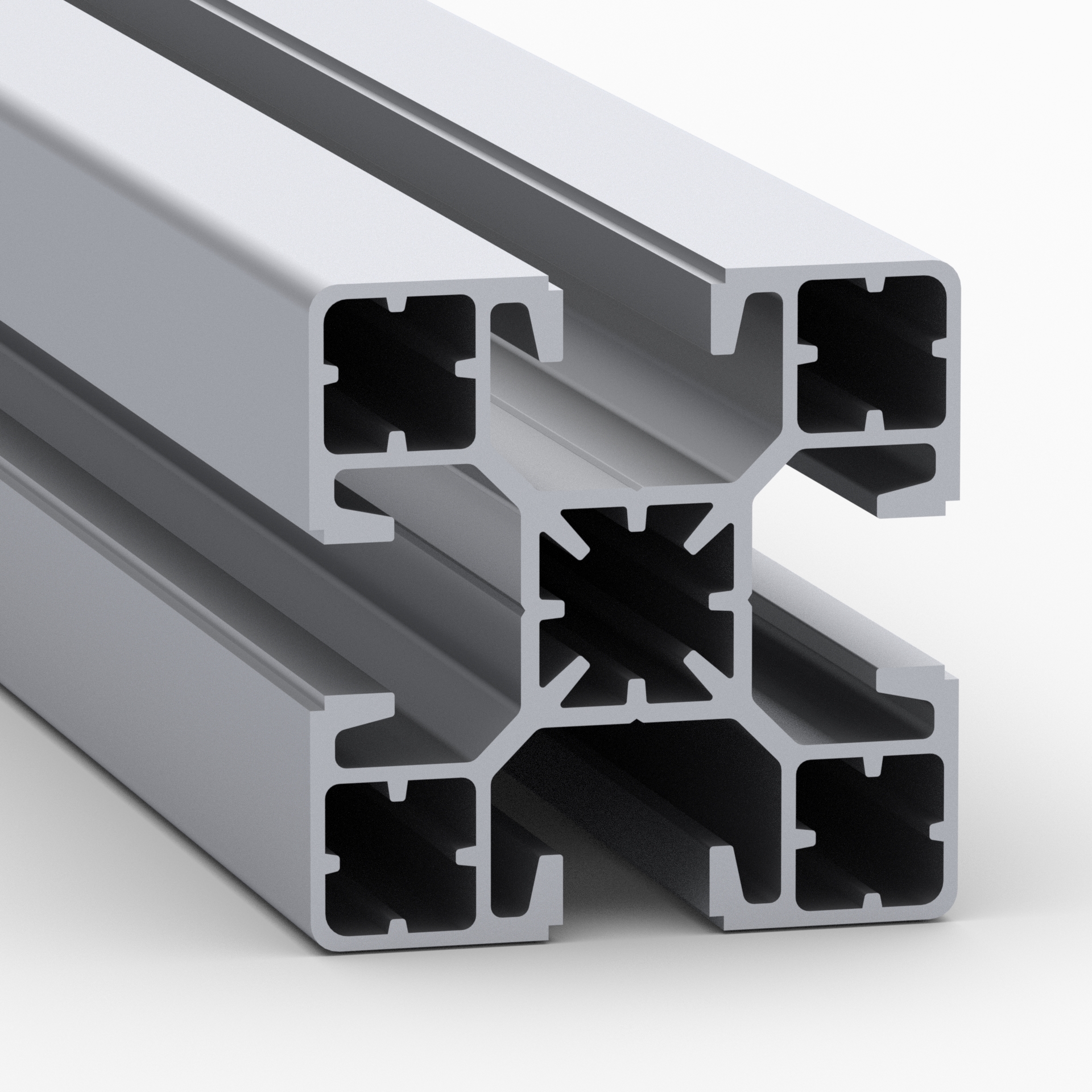

Облегченный профиль 45х45 мм, анодированный

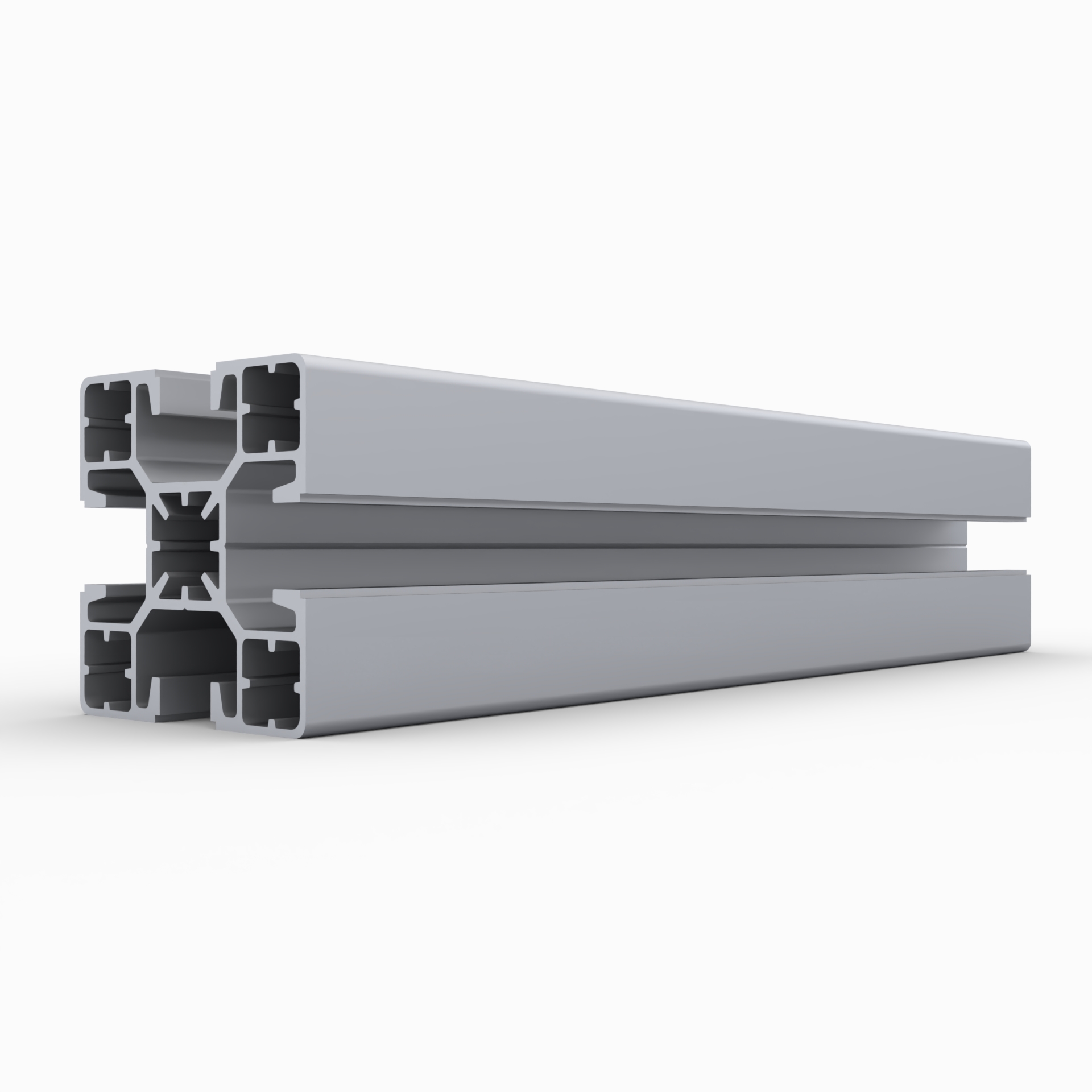

Конструкционный профиль арт. OB-4545-SL, анод

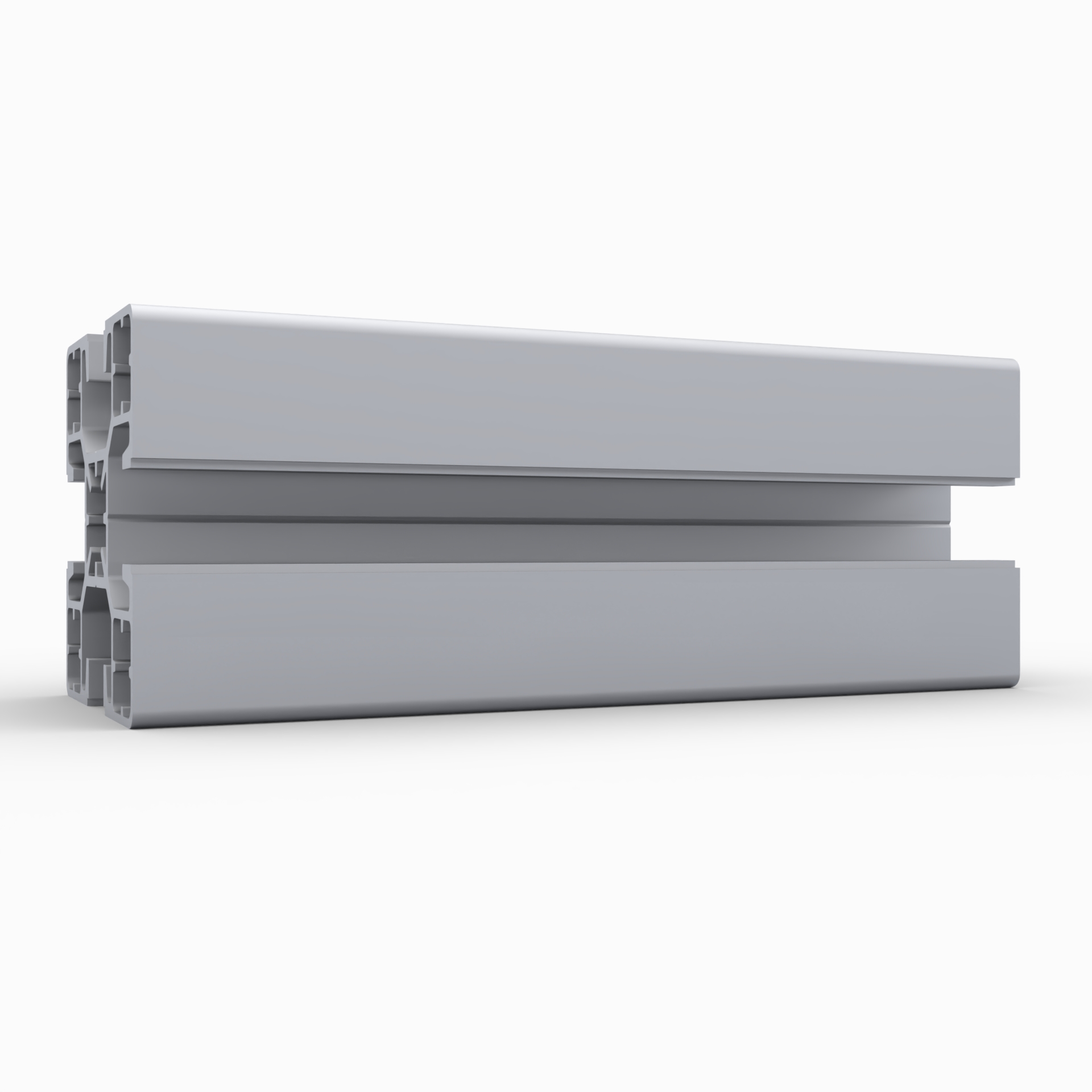

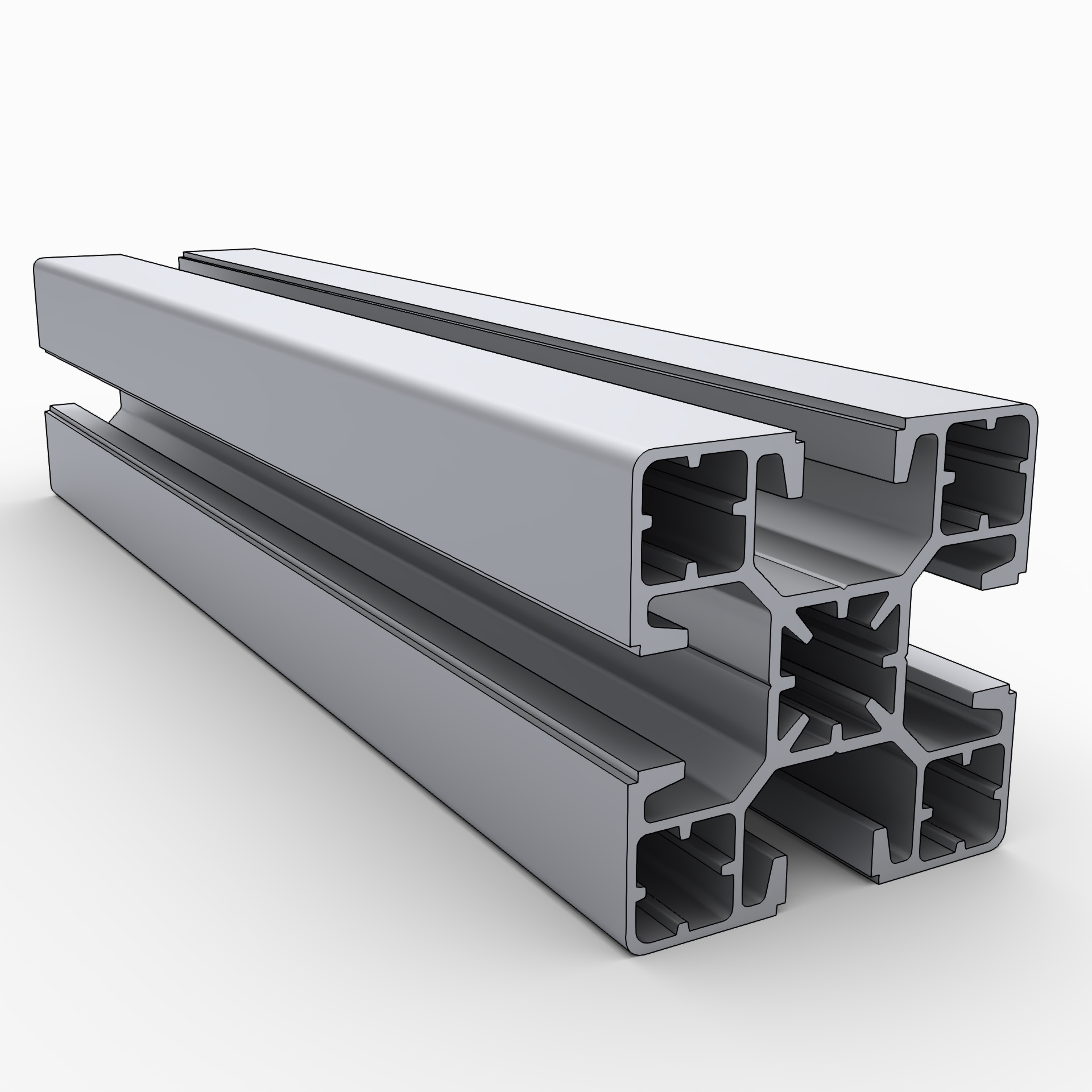

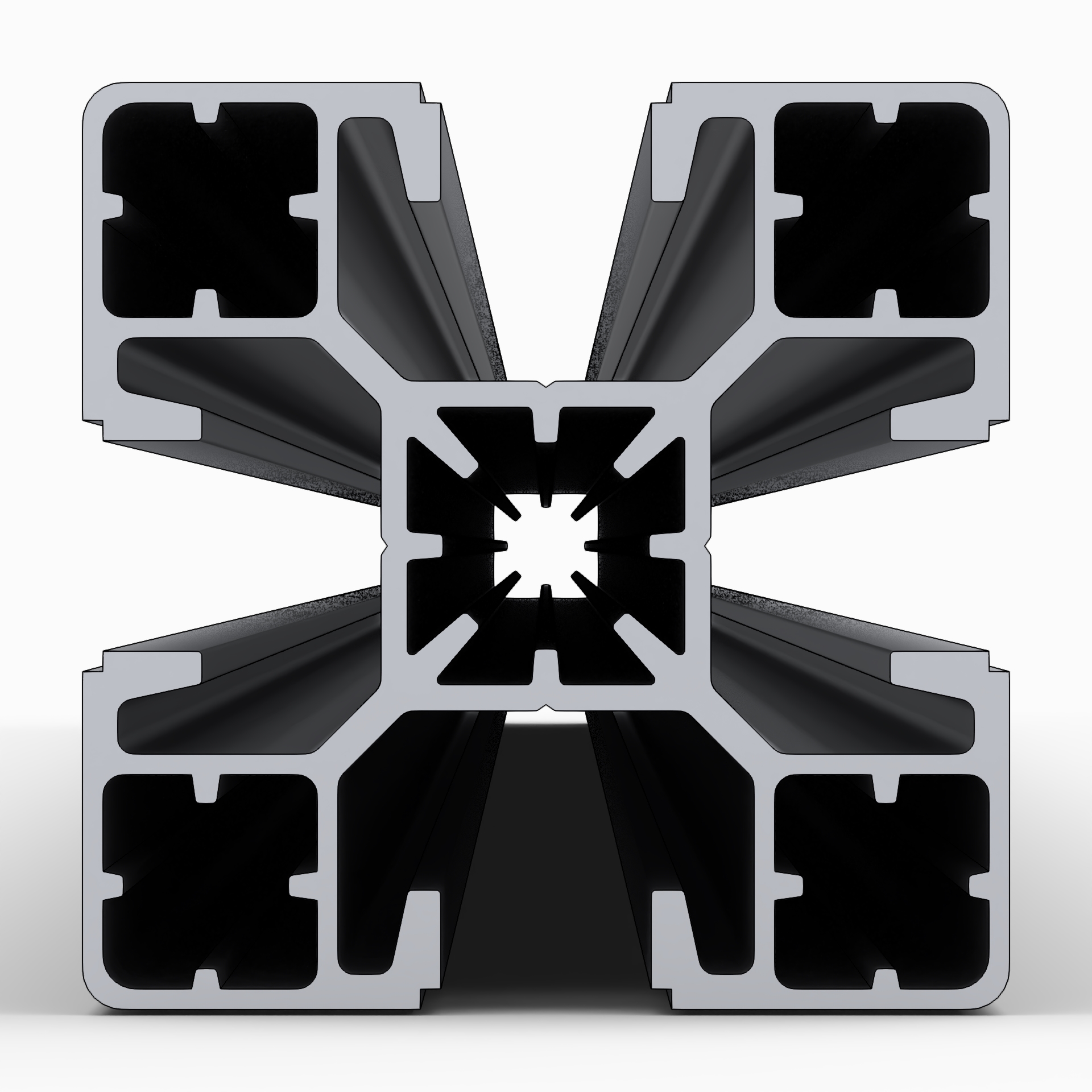

Облегченный профиль 45х45 мм, анодированный
1 360.00 руб. от 1 м.
( -2 % )
1 332.80 РУБ.
от 8 м.
( -3 % )
1 319.20 РУБ.
от 20 м.
( -5 % )
1 292.00 РУБ.
от 40 м.
( -8 % )
1 251.20 РУБ.
от 80 м.
( -10 % )
1 224.00 РУБ.
от 160 м.
( -12 % )
1 196.80 РУБ.
от 400 м.
RSI
Введите длину в мм.
Кол-во отрезков
добавить

Стандартные длины хлыстов: 5040 мм
Цена реза: 45 руб.

Наличие OB-4545-SL | Профиль 45х45 мм. Паз 10 мм суперлегкий (Анодированный)
НА СКЛАДЕ ≈ 10 м.
В ПУТИ > 900 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Отрезать можем в любой размер, но продается профиль кратно 1000 мм.
Загрузить:
- Чертеж (OB-4545-SL.dxf)
- 3D модель (OB-4545-SL.step)
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-4545-SL
Длина профиля(макс), мм:
 5040
Дробеструйная обработка:
 Есть
Профили:
 45х45, 45х90, 45х135, 45х180
Ширина паза, мм:
 10
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 1,26
Площадь сечения, см2:
 4,67
Момент инерции, Ix(см4):
 9.38
Момент инерции, Iy(см4):
 9.38
Момент сопротивления, WX (см3):
 4,17
Момент сопротивления, WY (см3):
 4,17
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018
