624.00 руб. от 1 шт.
599.04 РУБ.
от 10 шт.
592.80 РУБ.
от 30 шт.
580.32 РУБ.
от 50 шт.
561.60 РУБ.
от 100 шт.
530.40 РУБ.
от 200 шт.
RSI
Количество

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

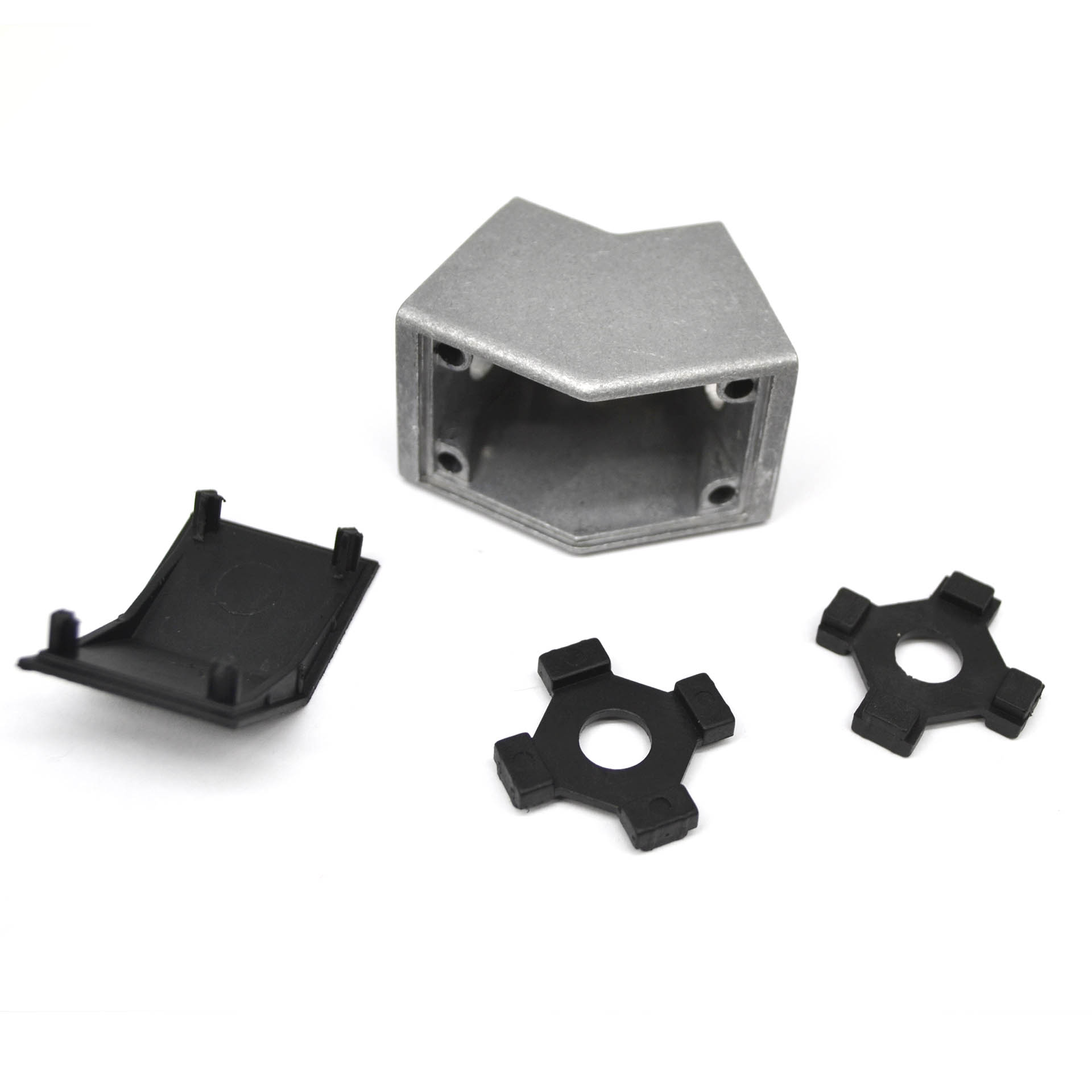

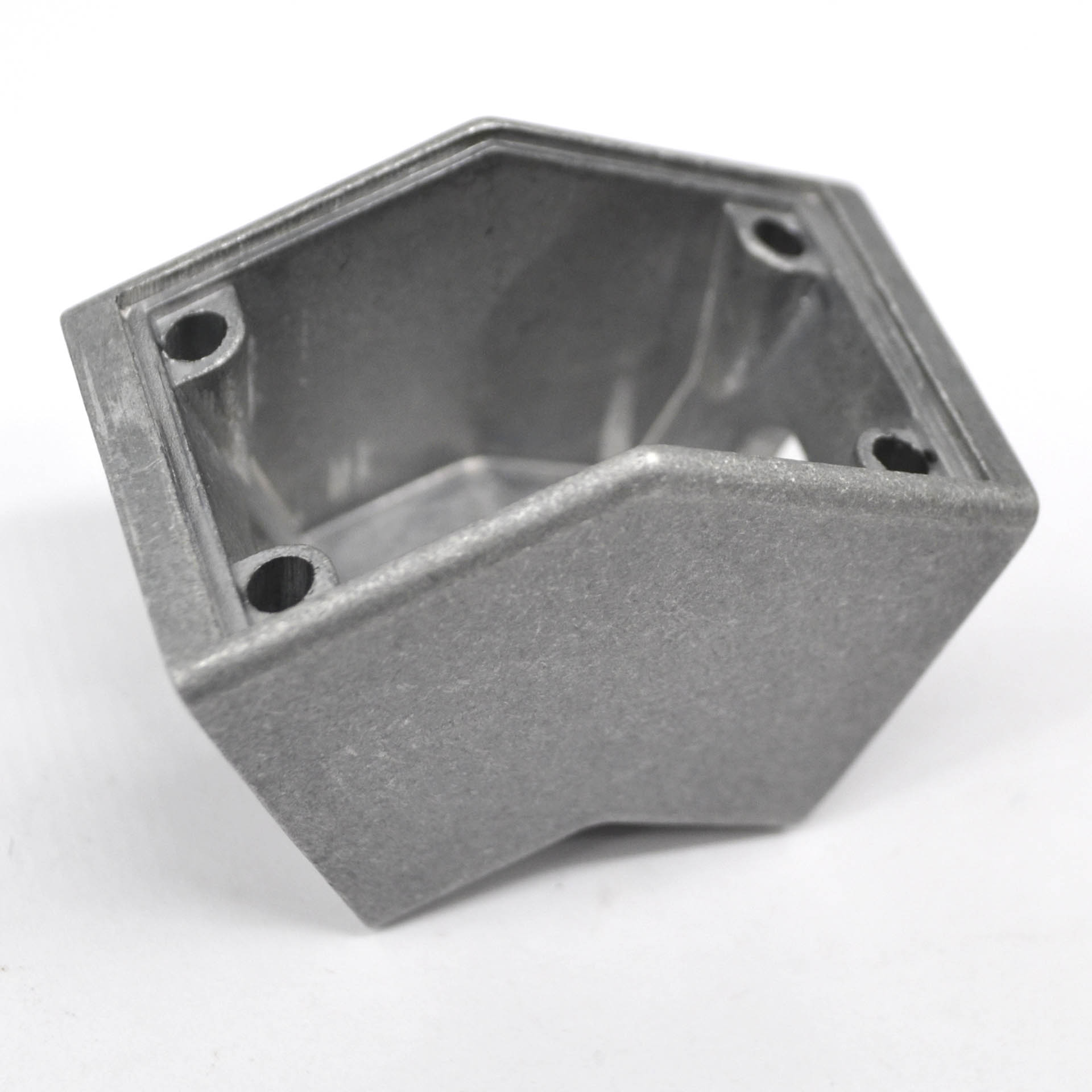

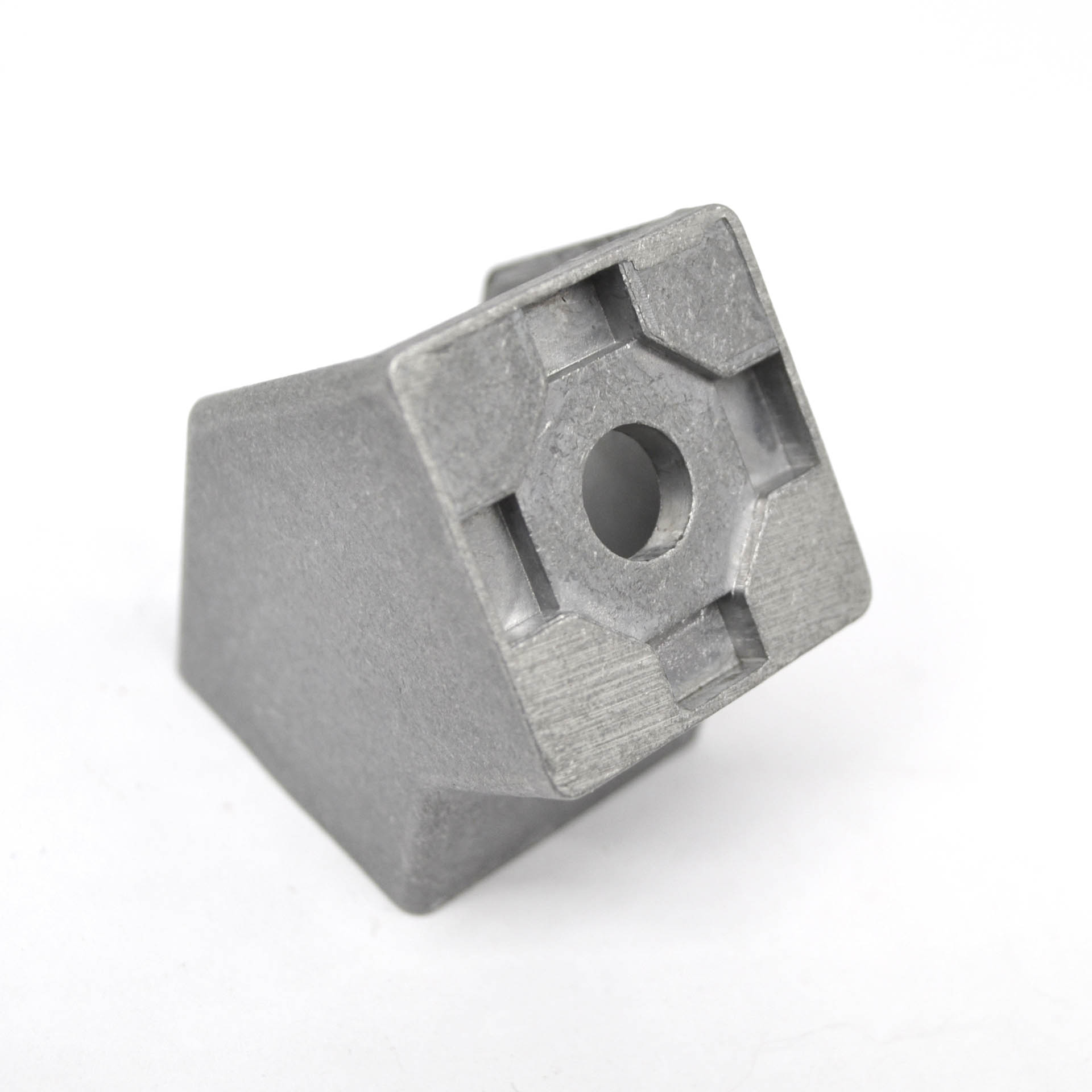

Алюминиевый угловой соединитель под углом 45/135 градусов. Совместим с профилями серии 30.


Загрузить:
- 3D-Модель (315.0200A.01.step

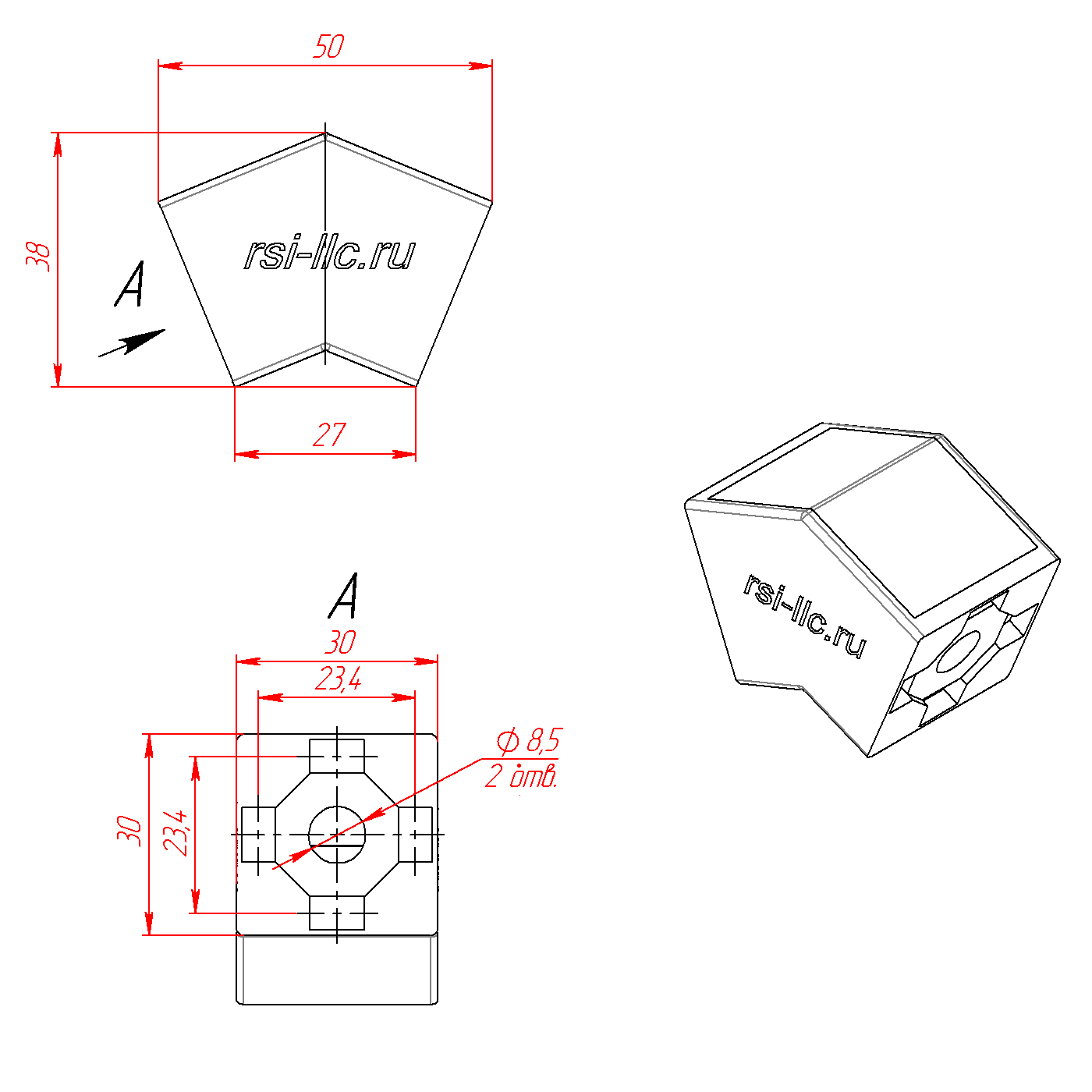

- Чертеж (315.0200A.01.pdf)

Не забудьте купить комплект крепежа к алюминиевому угловому соединителю арт. 315.0200A.01:

Для соединения "торец-торец":

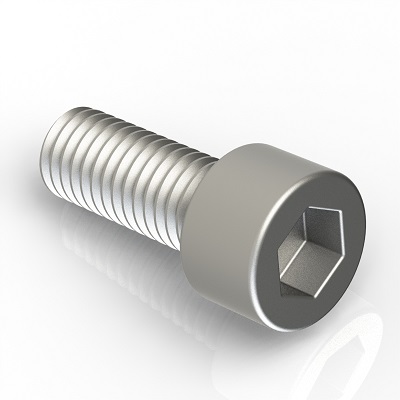

1. Винт М8х20 (ISO7380 или DIN912)  - 2 шт.

Для соединения "торец-паз":

1. Винт М8х20 (ISO7380 или DIN912)  - 1 шт.

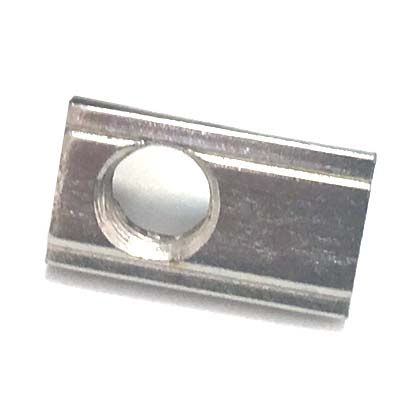

2. Винт М8х12 (ISO7380 или DIN912)  - 1 шт. + Сухарь пазовый, паз 8, М6, серия 30, арт. 5068 - 1 шт.
    - или Винт М8х12 (ISO7380 или DIN912)  - 1 шт.  + Сухарь пазовый алюминиевый, паз 8, М8, серия 30, арт. 5068AL - 1 шт.

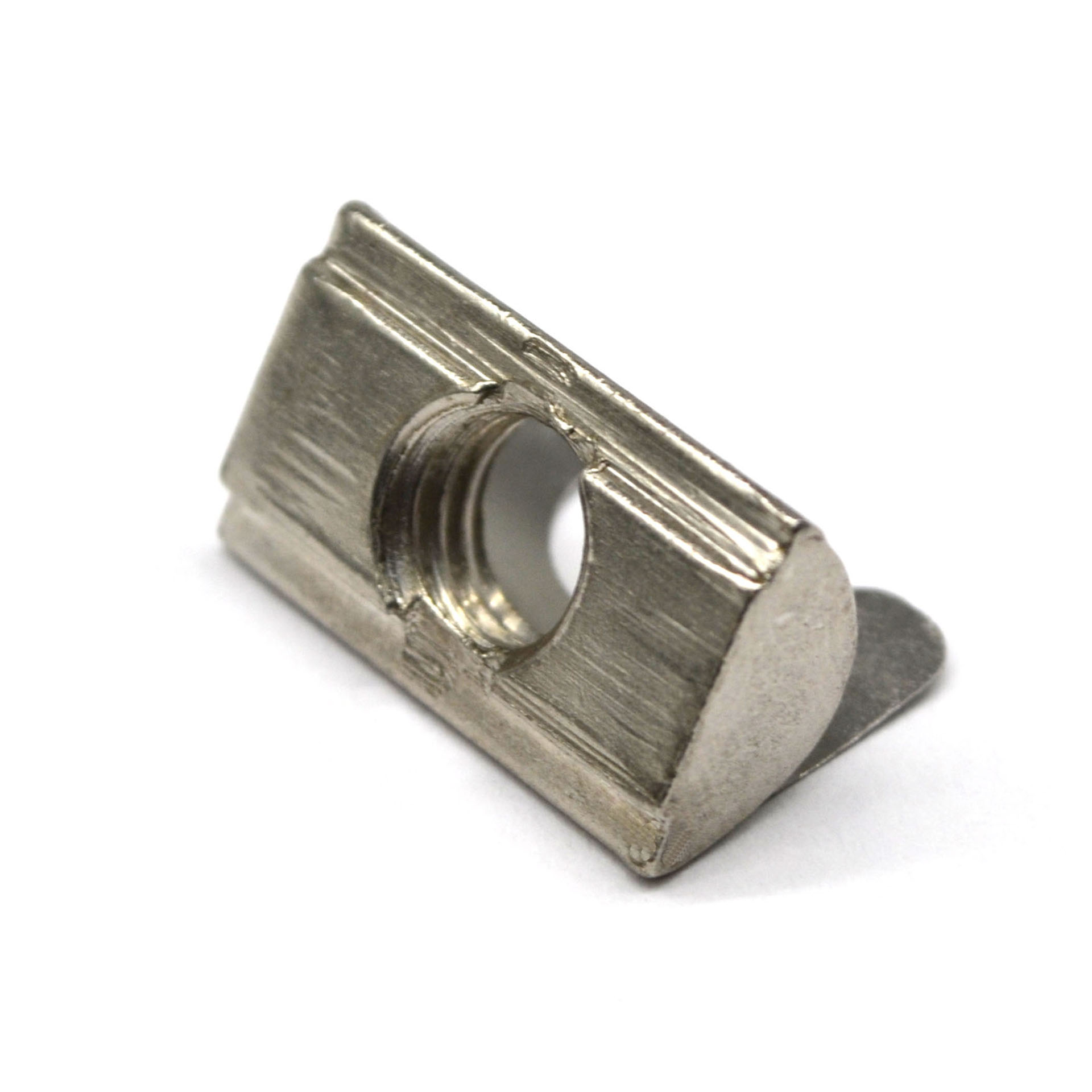

    - или Винт М8х12 (ISO7380 или DIN912)  - 1 шт.  + Сухарь пазовый c фиксатором, паз 8, М8, серия 30, арт. 2A12.A41A.01 - 1 шт.
    - или Винт М8х12 (ISO7380 или DIN912) - 1 шт. + Сухарь пазовый c прижимным шариком, паз 8, М8, серия 30, арт 5050 - 1 шт.
    - или Винт М6х12 (ISO7380 или DIN912) - 1 шт. + Т-гайка, Паз 8, М6, серия 30, арт. 5006 - 1 шт.

Для соединения "паз-паз":

1. Винт М8х12 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый, паз 8, М6, серия 30, арт. 5068 - 2 шт.
    - или Винт М8х12 (ISO7380 или DIN912)  - 2 шт.  + Сухарь пазовый алюминиевый, паз 8, М8, серия 30, арт. 5068AL - 2 шт.
    - или Винт М8х12 (ISO7380 или DIN912)  - 2 шт.  + Сухарь пазовый c фиксатором, паз 8, М8, серия 30, арт. 2A12.A41A.01 - 2 шт.
    - или Винт М8х12 (ISO7380 или DIN912) - 2 шт. + Сухарь пазовый c прижимным шариком, паз 8, М8, серия 30, арт 5050 - 2 шт.
    - или Винт М6х12 (ISO7380 или DIN912) - 2 шт. + Т-гайка, Паз 8, М6, серия 30, арт. 5006 - 2 шт.

Характеристики

Артикул:
315.0200A.01
Профили:
с пазом 8 мм, с пазом 8 мм, серия 30, 30х30, 30х60, 30х90, 30х120
Ширина паза, мм:
8
Материал:
Алюминий
Вес, кг:
0,042
