OB-4040S10-T | Профиль 40х40 мм, треугольный. Паз 10 мм (Анодированный)

Сделано в России

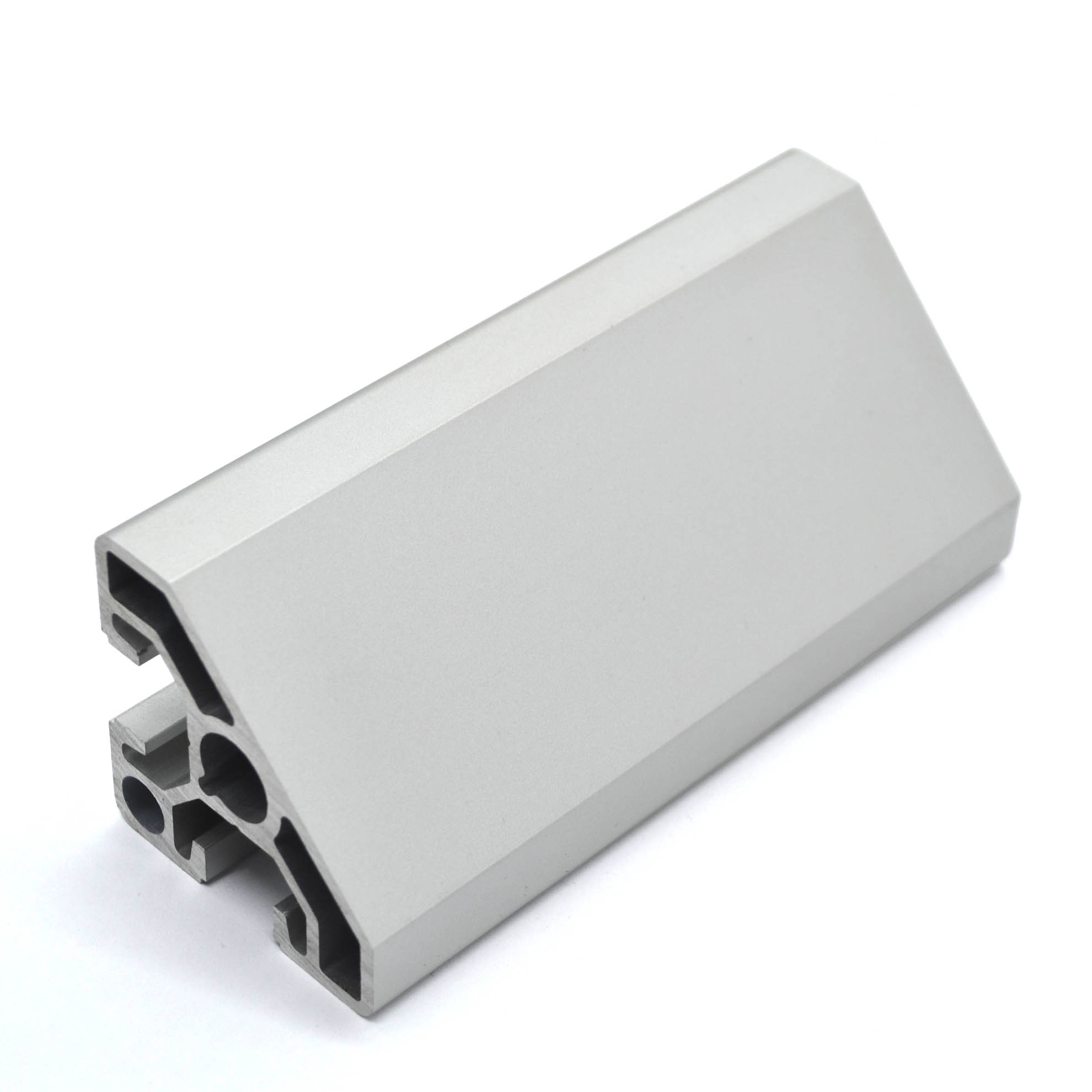

Анодированный конструкционный профиль, 40х40, треугольный, паз 10

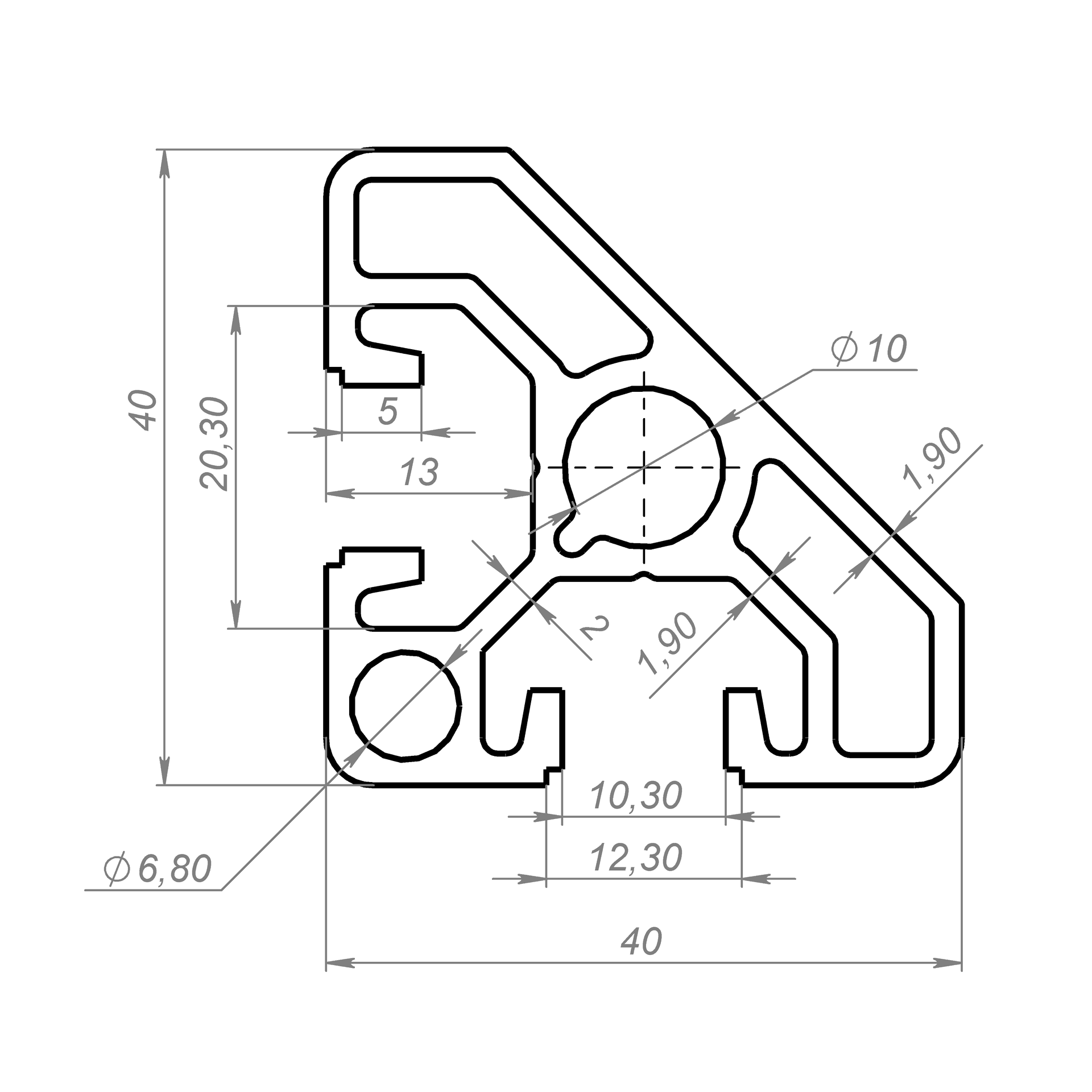

Чертеж треугольного конституционного профиля 40х40

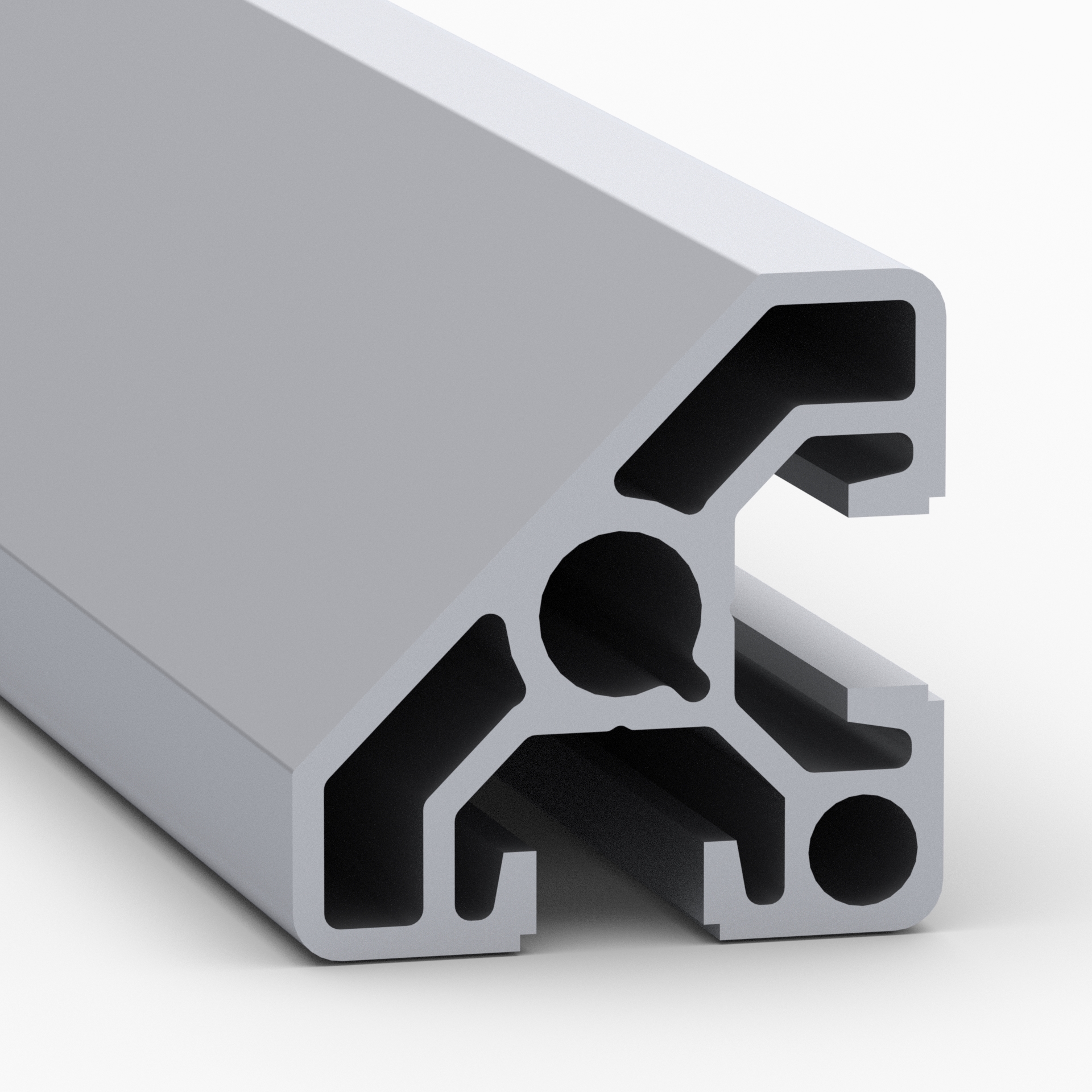

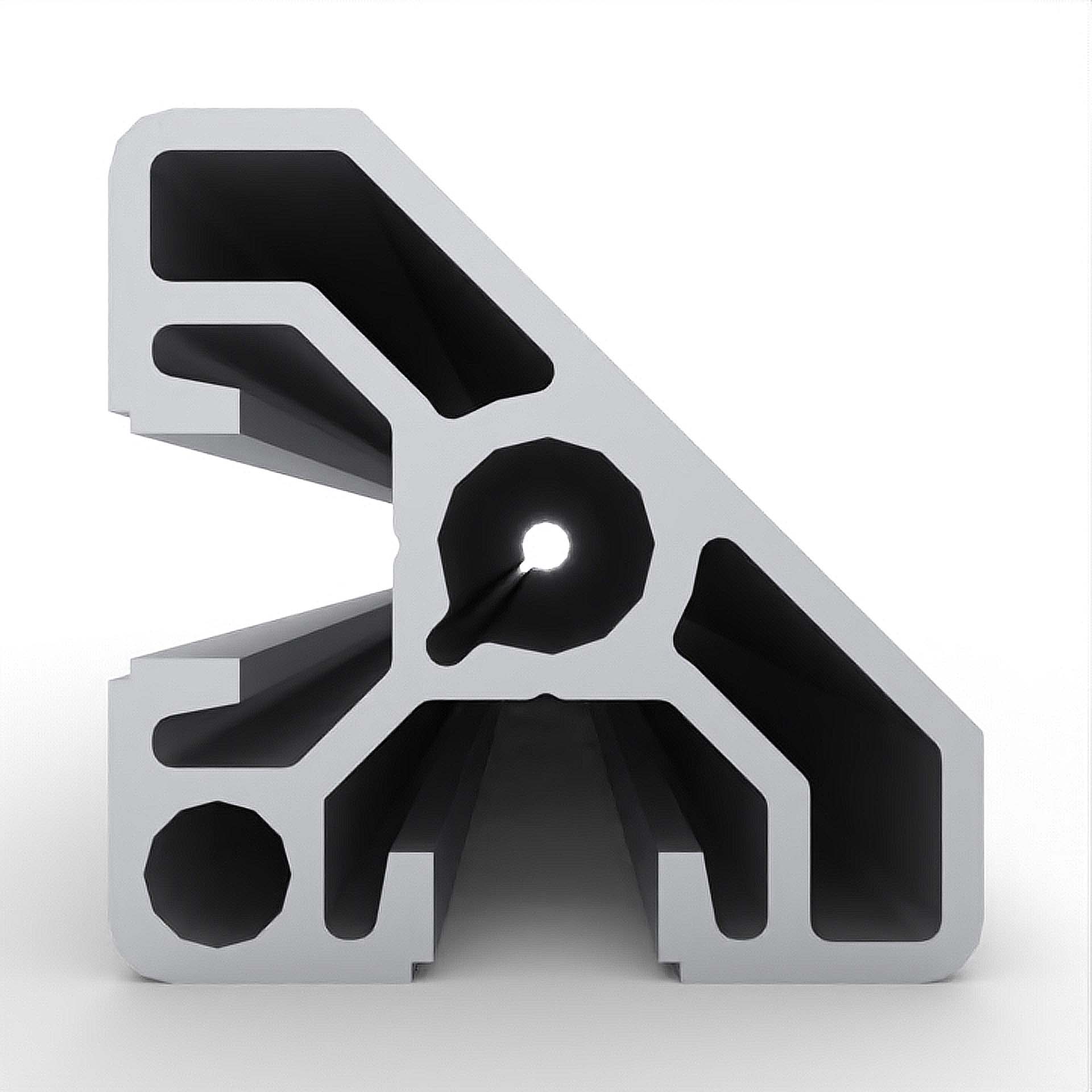

Треугольный конструкционный профиль 40х40 с пазом 10 мм

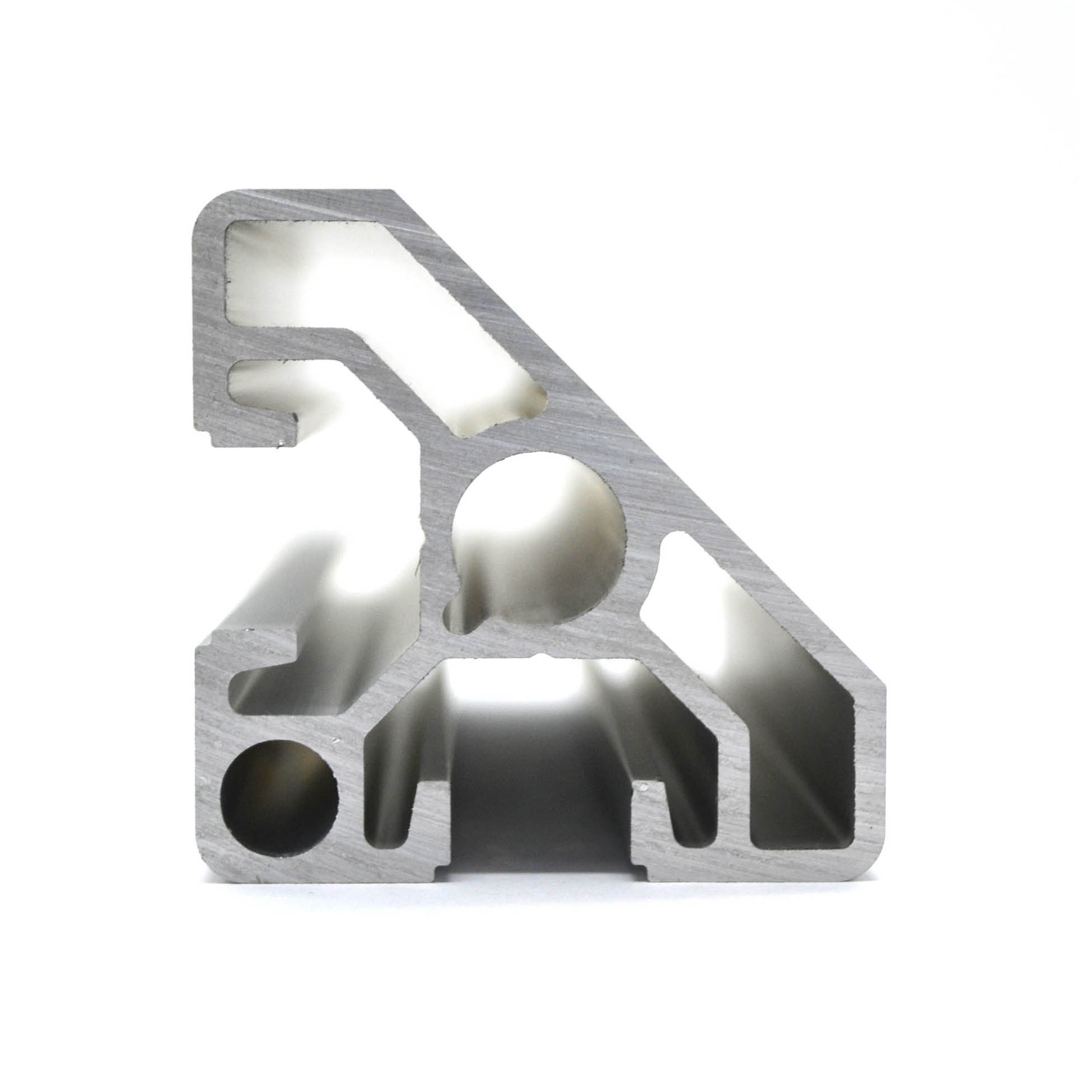

Анодированный профиль 40х40 треугольной формы. Паз 10 мм

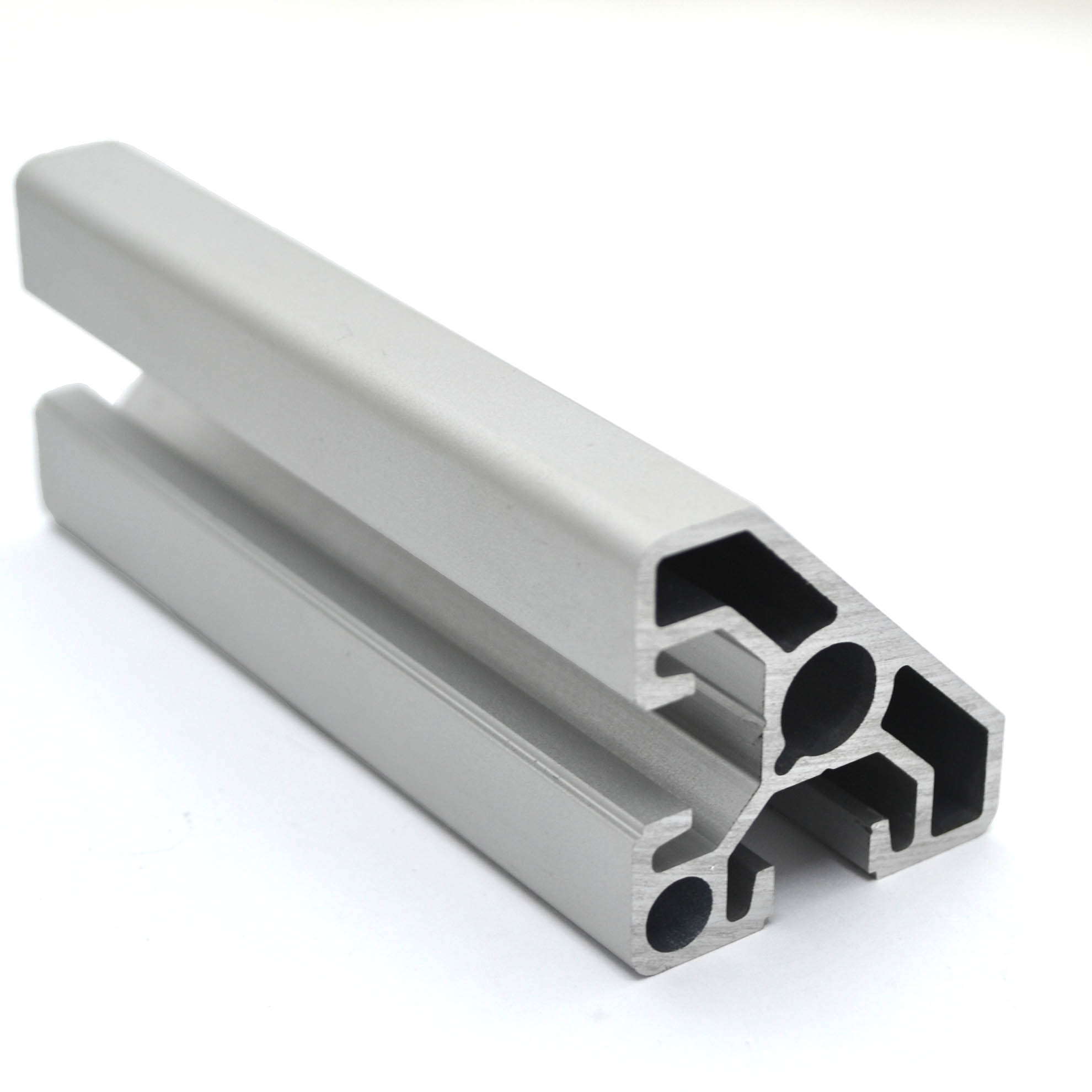

Станочный алюминиевый профиль 40х40, анодированный с пазом 10 мм, треугольный

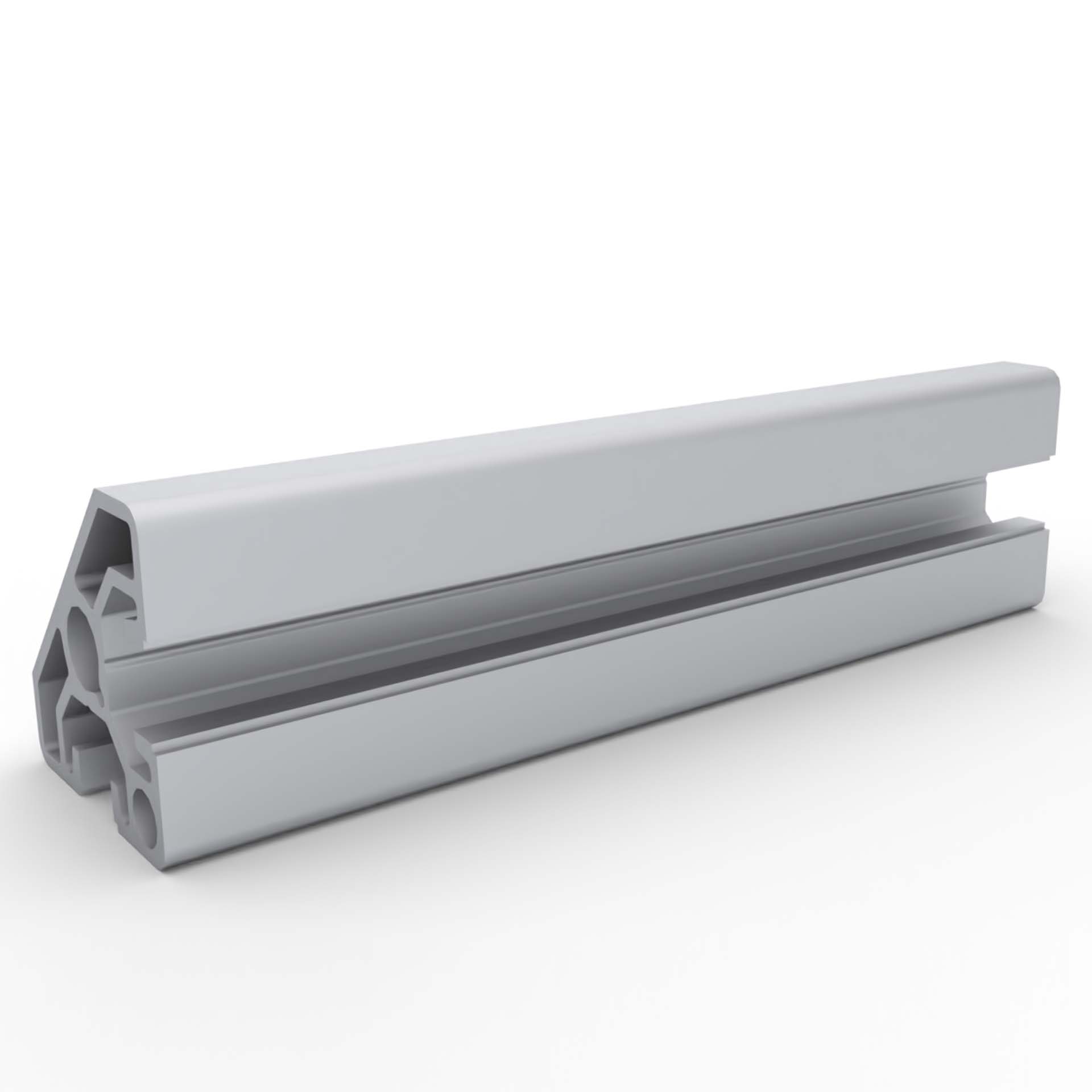

Профиль 40х40 конструкционный, треугольный
Станочный алюминиевый профиль 40х40, пазом 10 мм, треугольный

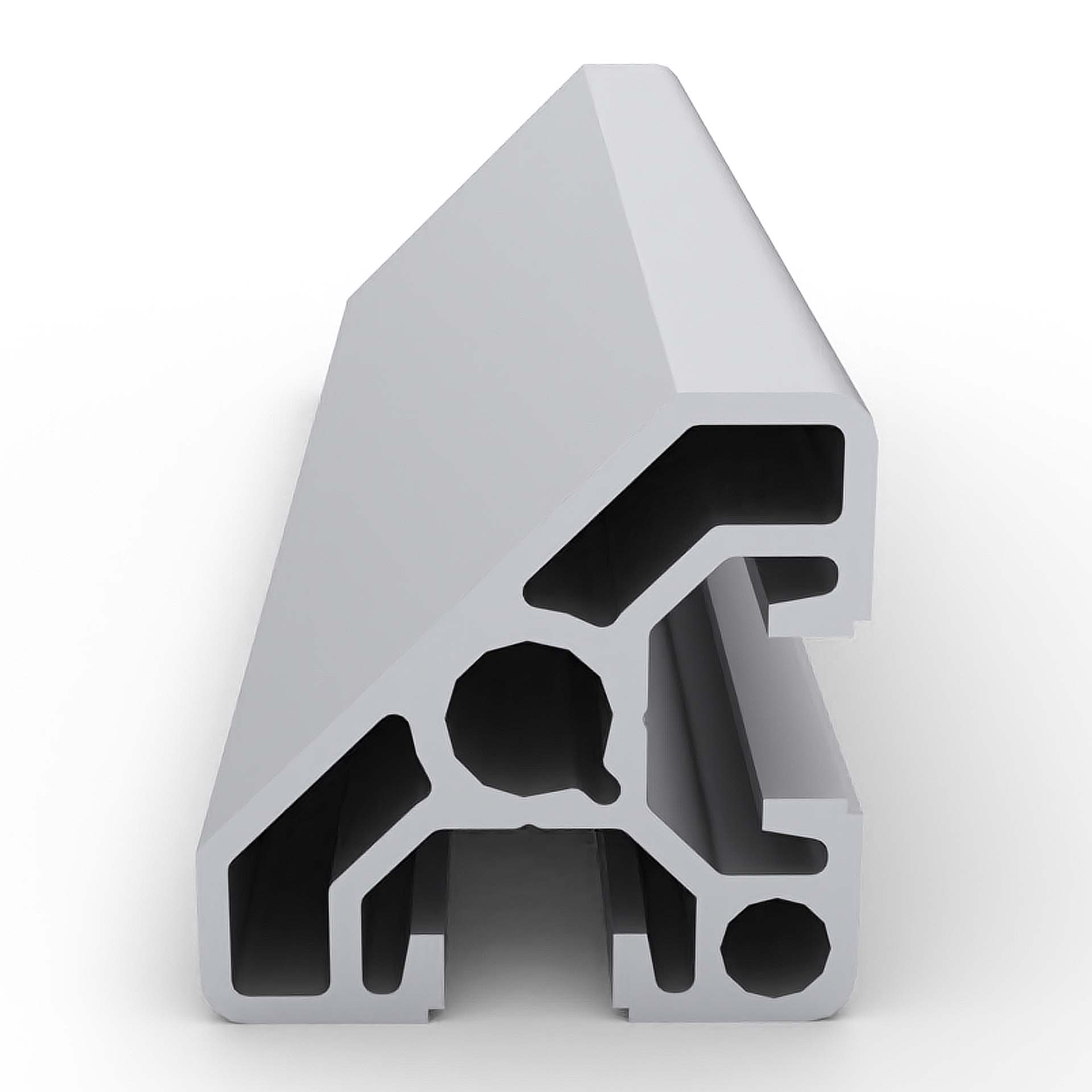

Алюминиевый конструкционный профиль, треугольный, паз 10 мм, 40х40
1 460.00 руб. от 1 м
от 3 м 1 430.80 ₽ −2%
от 18 м 1 401.60 ₽ −4%
от 42 м 1 372.40 ₽ −6%
от 72 м 1 343.20 ₽ −8%
от 192 м 1 314.00 ₽ −10%
от 384 м 1 284.80 ₽ −12%
Наличие OB-4040S10-T | Профиль 40х40 мм, треугольный. Паз 10 мм (Анодированный)
На складе 240 м
Рассчитать прогиб профиля
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами
6.04 м
Добавить
Купить с резкой пополам или на 3 части · бесплатно
3+3 м
Добавить
2+2+2 м
Добавить

Файлы для скачивания

2D Модель профиля · DXF
DXFСкачать
OB-4040S10-T | Профиль 40х40 мм, треугольный. Паз 10 мм (Анодированный) (2D Модель профиля).DXF
2D Модель профиля · DXF
RARСкачатьАрхив RAR
OB-4040S10-T | Профиль 40х40 мм, треугольный. Паз 10 мм (Анодированный) (2D Модель профиля).RAR
3D Модель профиля · STEP
STEPСкачать
OB-4040S10-T | Профиль 40х40 мм, треугольный. Паз 10 мм (Анодированный) (3D Модель профиля).STEP
3D Модель профиля · STEP
RARСкачатьАрхив RAR
OB-4040S10-T | Профиль 40х40 мм, треугольный. Паз 10 мм (Анодированный) (3D Модель профиля).RAR

Описание

Треугольный профиль серии 40 с пазом 10 мм, является редким представителем 40й серии конструкционных профилей RSI.
Преимущественно применяется в конструкциях где очень важен дизайн - к примеру выставочное оборудование, выставочные стенды.
Совместим со всеми крепежными и соединительными элементами 40й серии с пазом 10 мм, будь-то уголки/защитный профиль/зажимной профиль/ или просто сухари с Т-гайками.
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-4040S10-T
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 с пазом 10 мм, серия 40
Длина профиля(макс), мм:
 6040
Дробеструйная обработка:
 Есть
Ширина паза, мм:
 10
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование (Серебро)
Тип сырья:
 Первичное
Вес, кг/м:
 1.18
Площадь сечения, см2:
 4,35
Момент инерции, Ix(см4):
 5,93
Момент инерции, Iy(см4):
 5,93
Момент сопротивления, WX (см3):
 2.96
Момент сопротивления, WY (см3):
 2.96
Цвет:
 Серебро
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-4040S10-T

Схемы крепления балки и тип нагрузки
Шарнирно опертая с центральной нагрузкой
Схема: шарнирно опертая балка с центральной нагрузкой
Шарнирно опертая с равномерной нагрузкой
Схема: шарнирно опертая балка с равномерно распределённой нагрузкой
Консольная с нагрузкой на конце
Схема: консольная балка с нагрузкой на свободном конце
Защемлённая с центральной нагрузкой
Схема: защемлённая балка с центральной нагрузкой
Защемлённая с равномерной нагрузкой
Схема: защемлённая балка с равномерно распределённой нагрузкой
Консольная с равномерной нагрузкой
Схема: консольная балка с равномерно распределённой нагрузкой
