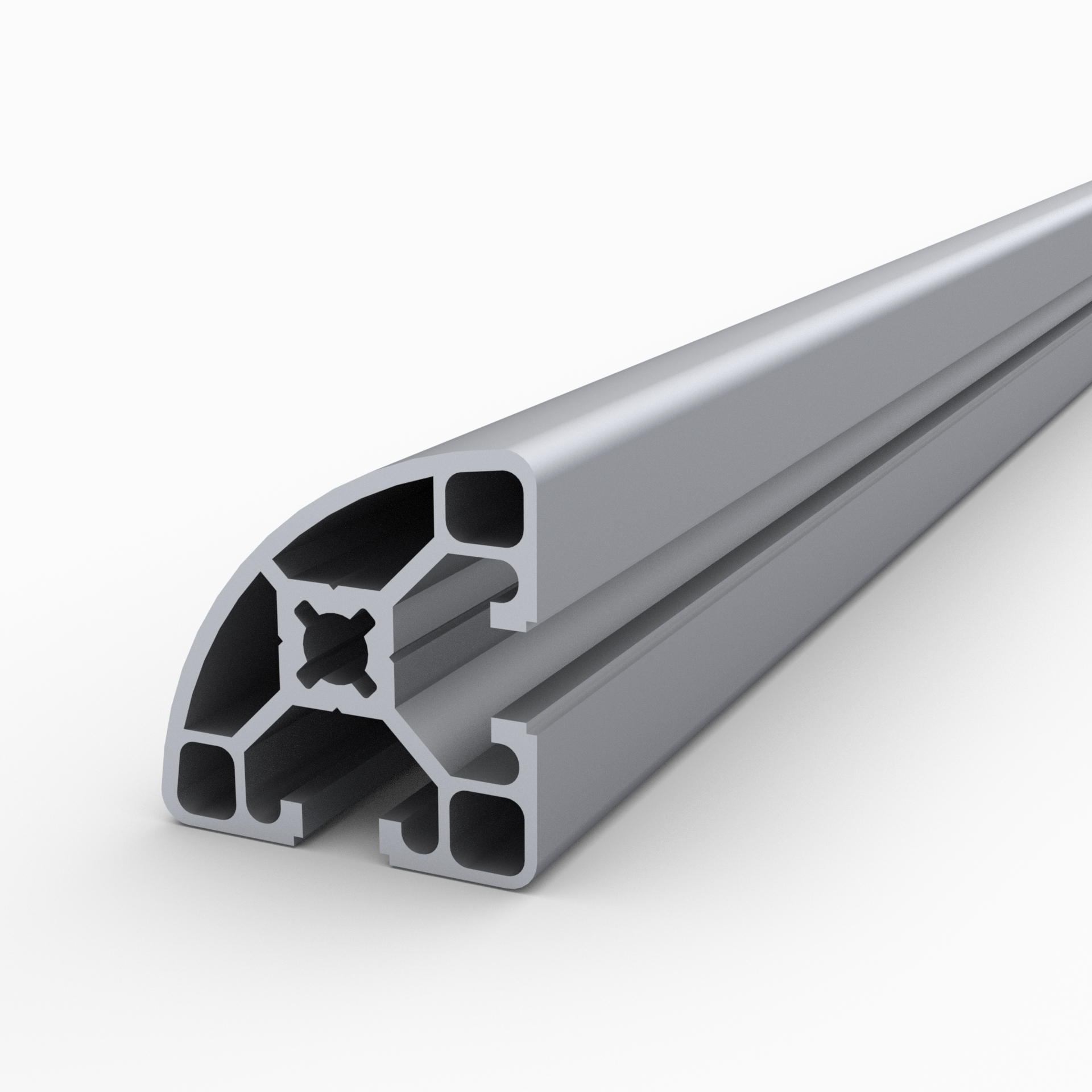

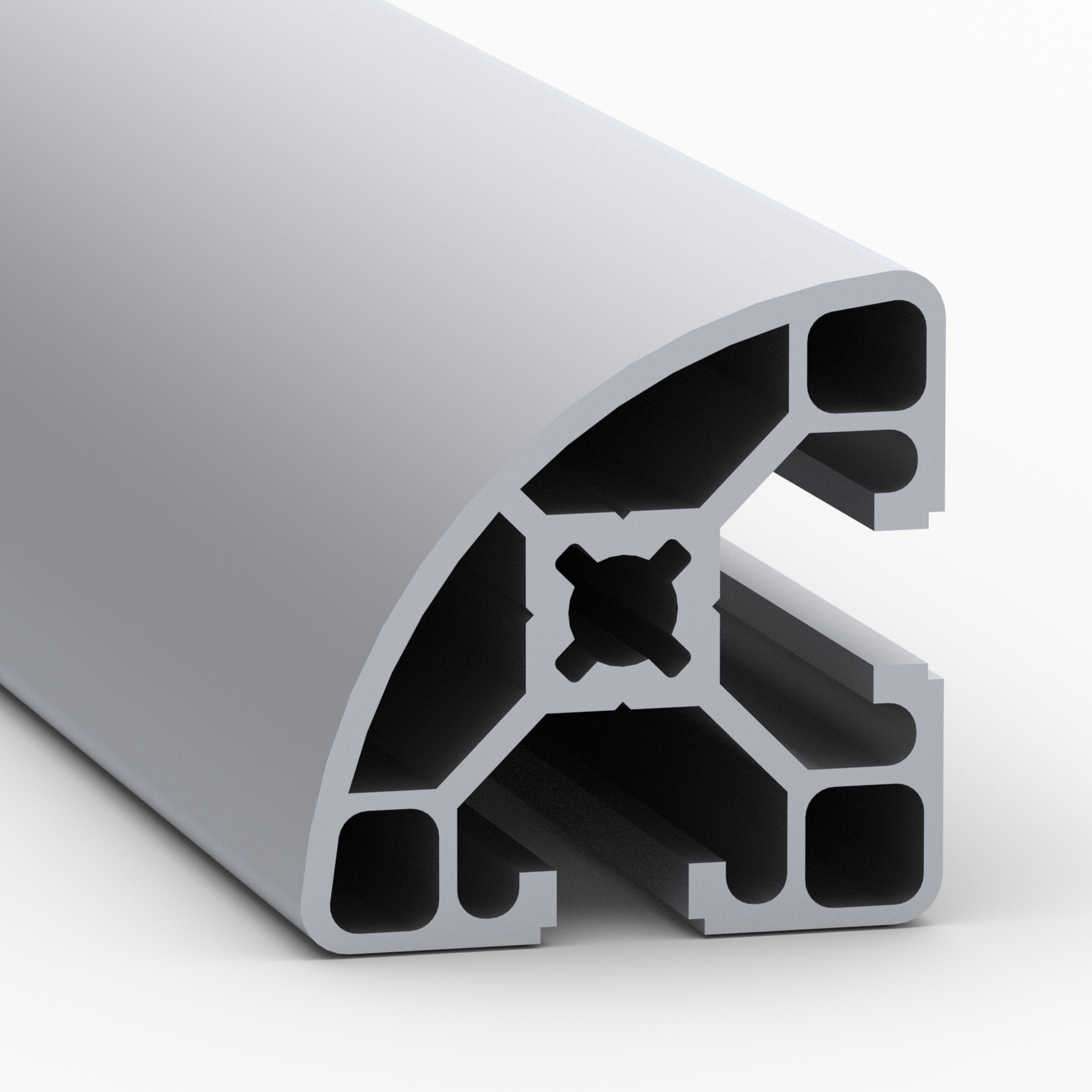

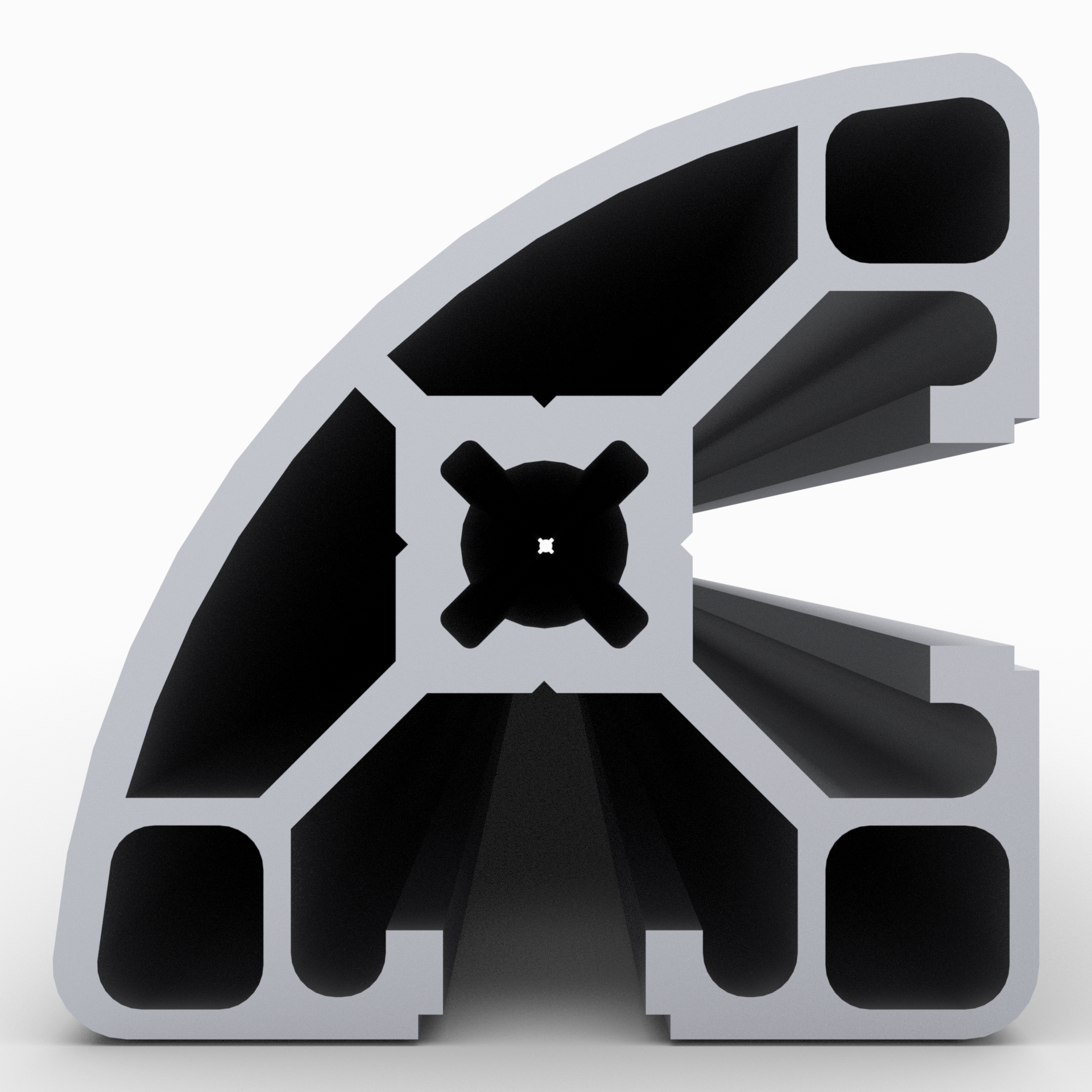

Конструкционный профиль 40R закругленный

1 295.00 руб. от 1 м.

( -2 % )	1 269.10 РУБ.	от 5 м.
( -3 % )	1 256.15 РУБ.	от 10 м.
( -4 % )	1 243.20 РУБ.	от 25 м.
( -6 % )	1 217.30 РУБ.	от 45 м.
( -8 % )	1 191.40 РУБ.	от 90 м.
( -10 % )	1 165.50 РУБ.	от 180 м.

Купить целыми хлыстами без распила:

Выберите длину

Кол-во отрезков

добавить

Купить с резкой в размер

НА СКЛАДЕ
≈ 100 м.

РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

3D модель-онлайн:

Нажми для просмотра в 3D ▼

Видео о товаре:

Просмотреть ▼

Добавьте необходимые отрезки и рассчитайте карту распила

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

мм.

—

шт.

Цена 1 реза ( для арт. OB-40R ): 45 руб.

Ширина реза: 5 мм.

Кратность продажи: 1000 мм

Минимальная длина ликвидного остатка: 2005 мм

Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен

Ошибка! Укажите длину хотя бы одного отрезка!

Описание

Отрезать можем в любой размер, но продается профиль кратно 1000 мм.

Закругленный профиль 40R, является редким представителем 40й серии конструкционных профилей RSI.

Преимущественно применяется в конструкциях где очень важен дизайн - к примеру выставочное оборудование, выставочные стенды.

Как и вся 40я серия, профиль имеет 8й паз. И совместим со всеми крепежными и соединительными элементами 40й серии, будь-то уголки/защитный профиль/зажимной профиль/ или просто сухари с Т-гайками.

Загрузить:

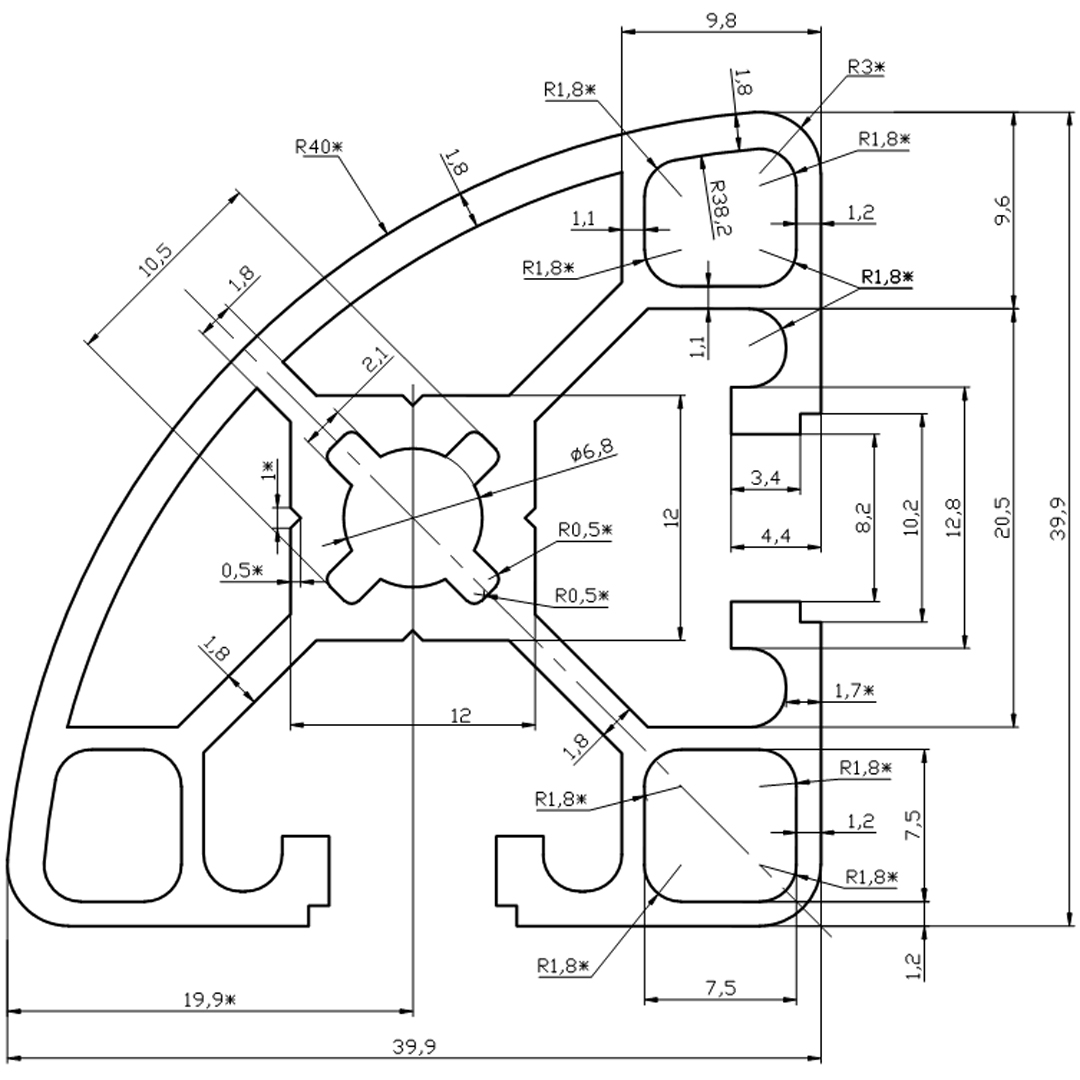

- Чертеж (OB-40R.dxf)

- 3D модель (OB-40R.step)

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:	OB-40R
Длина профиля(макс), мм:	5040
Дробеструйная обработка:	Есть
Профили:	с пазом 8 мм, серия 40, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:	8
Аналог Bosch Rexroth Group:	3842993184
Аналог Item:	0.0.436.33
Аналог MayTec:	2E LP soft (1.11.040040.21LP.60 / 1.11.040040.21LP.61)
Материал:	AlMgSi 6063 Т6
Покрытие:	Анодирование
Тип сырья:	Первичное
Вес, кг/м:	1,092
Момент инерции, Ix(см4):	5.4
Момент инерции, Iy(см4):	5.4
Момент сопротивления, WX (см3):	2.7
Момент сопротивления, WY (см3):	2.7
Предельные отклонения размеров и допуски формы поверхности:	по ГОСТ 8617-2018
Качество поверхностей:	На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018
