OB-2060 | Профиль 20х60 мм. Паз 6 мм (Анодированный)

Анодированный станочный профиль 20х60 паз 6 мм

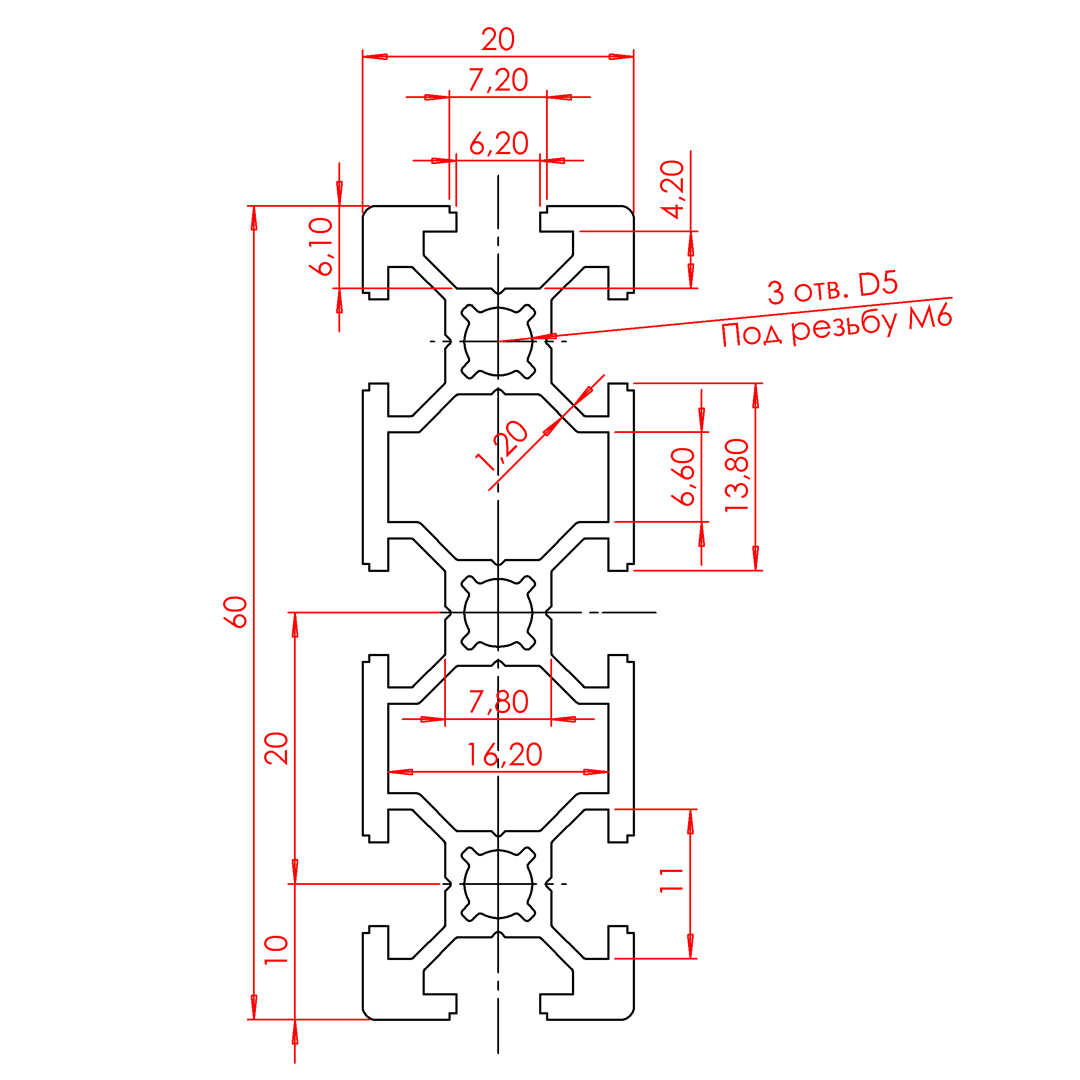

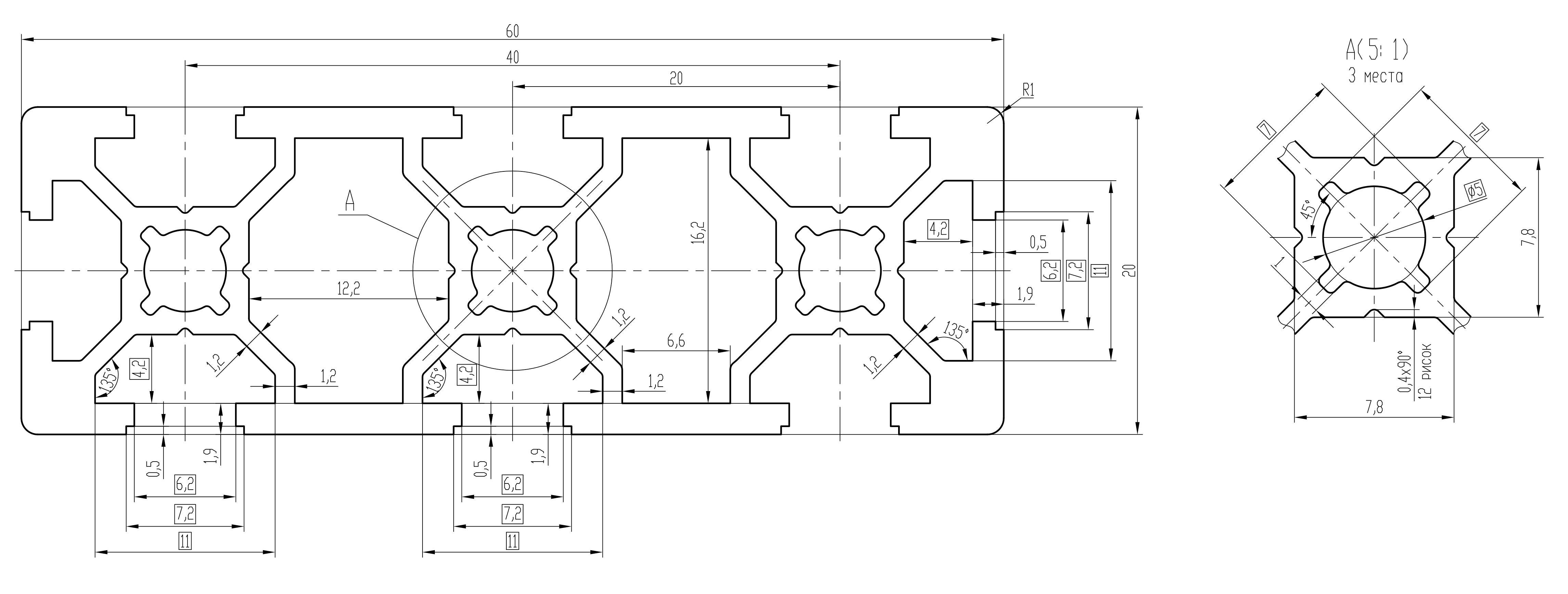

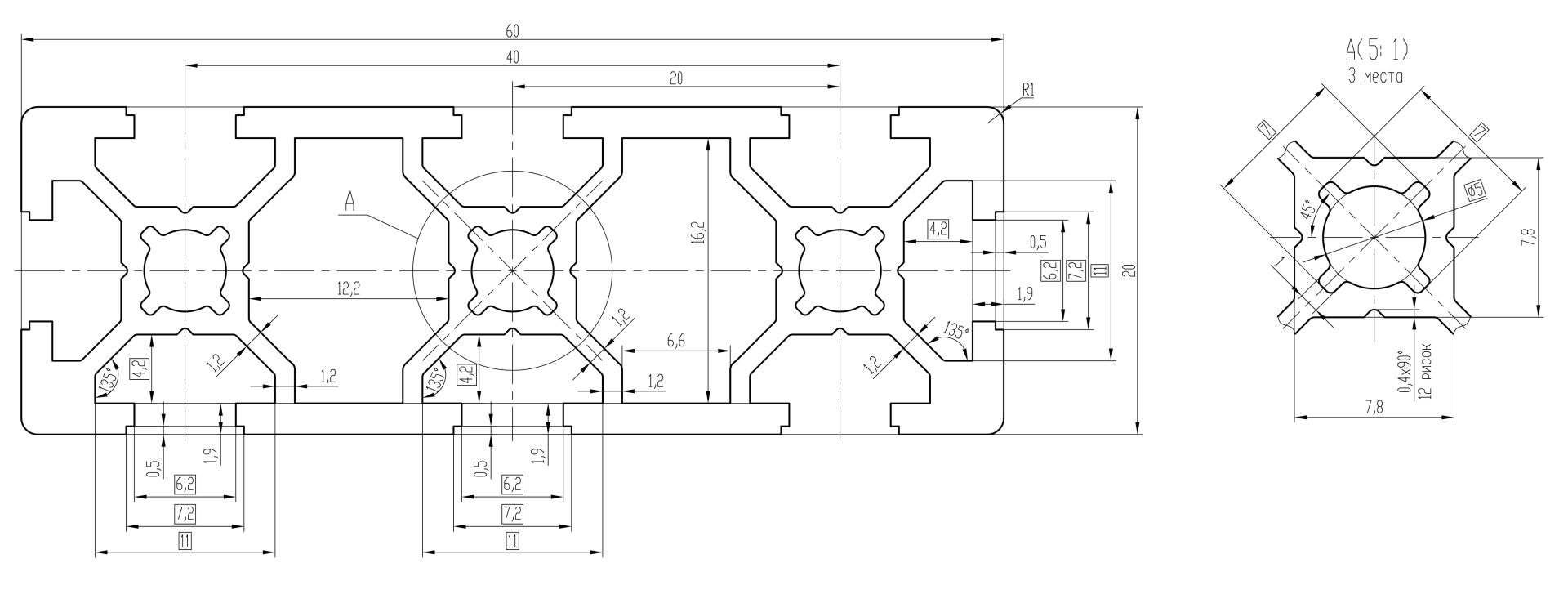

Чертеж алюминиевого профиля 20х60

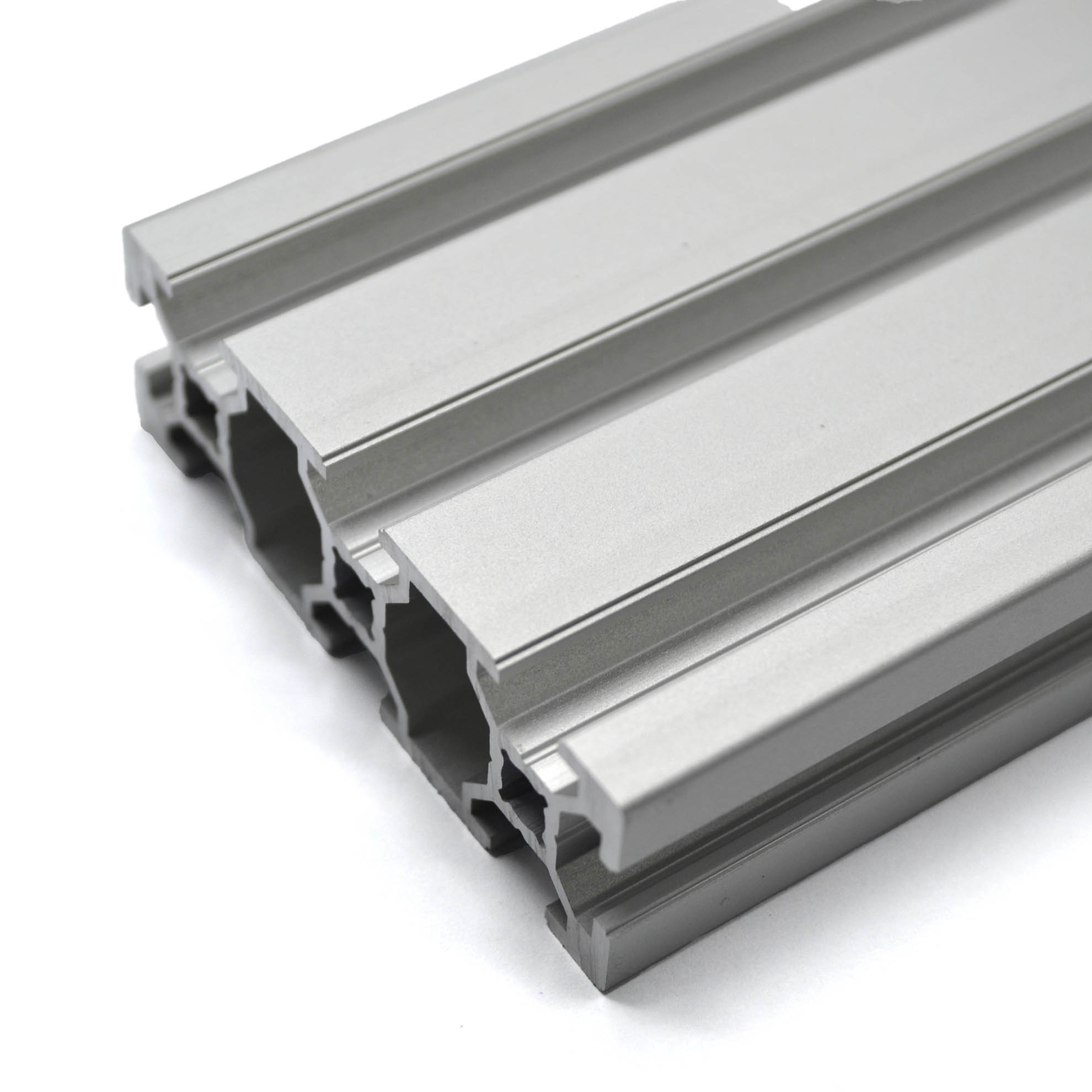

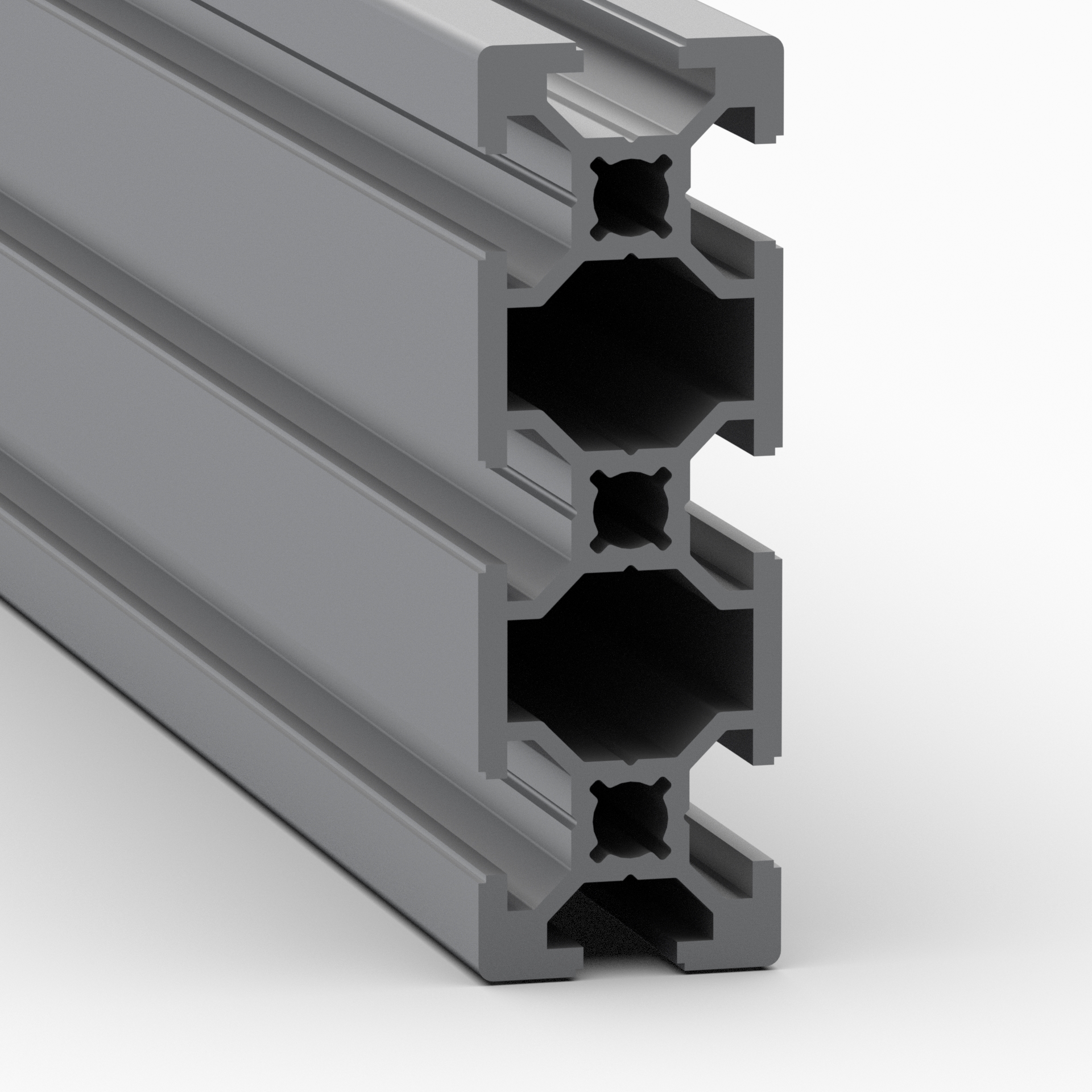

Алюминиевый профиль 20х60 анодированный

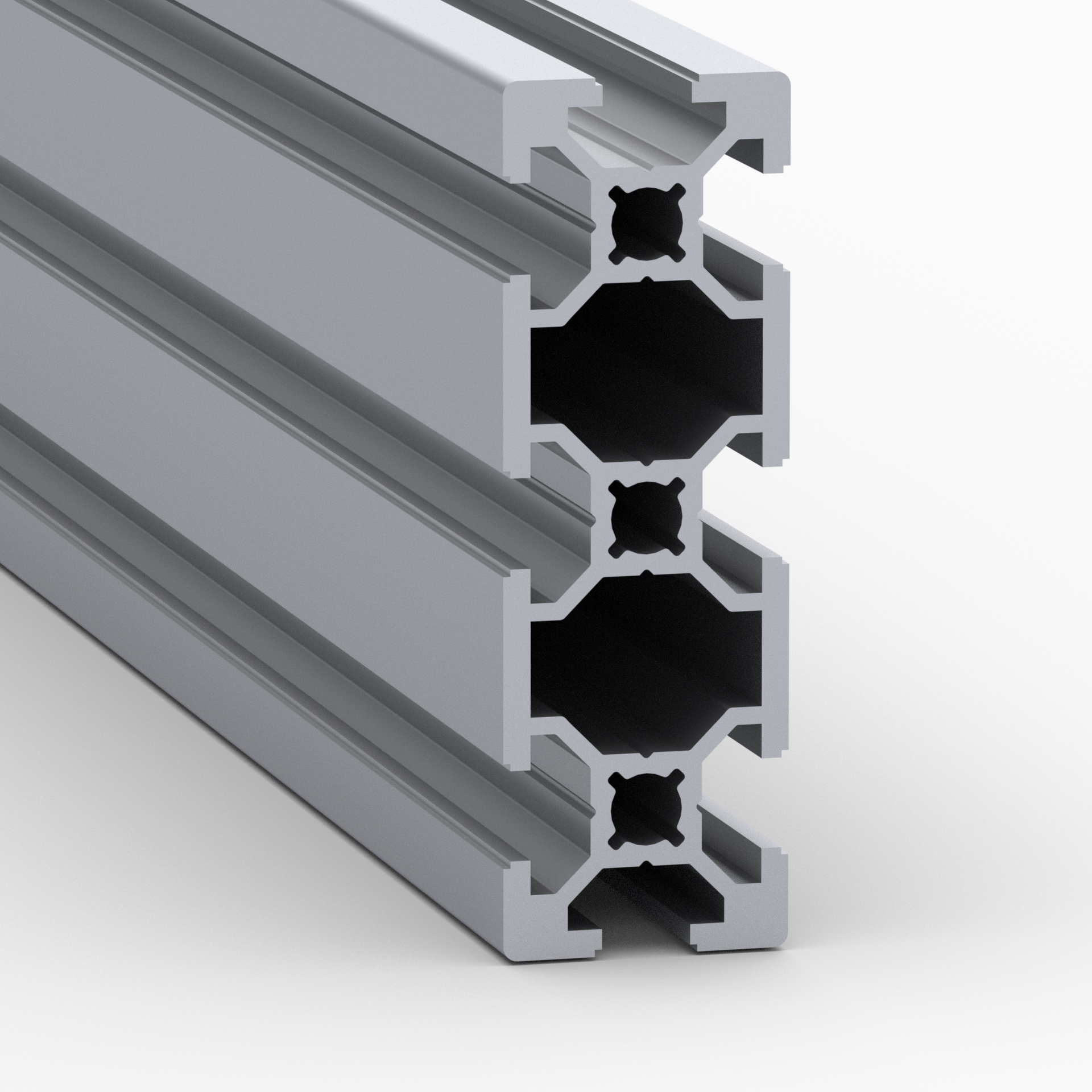

Конструкционный алюминиевый профиль 20х60 с пазом 6 мм

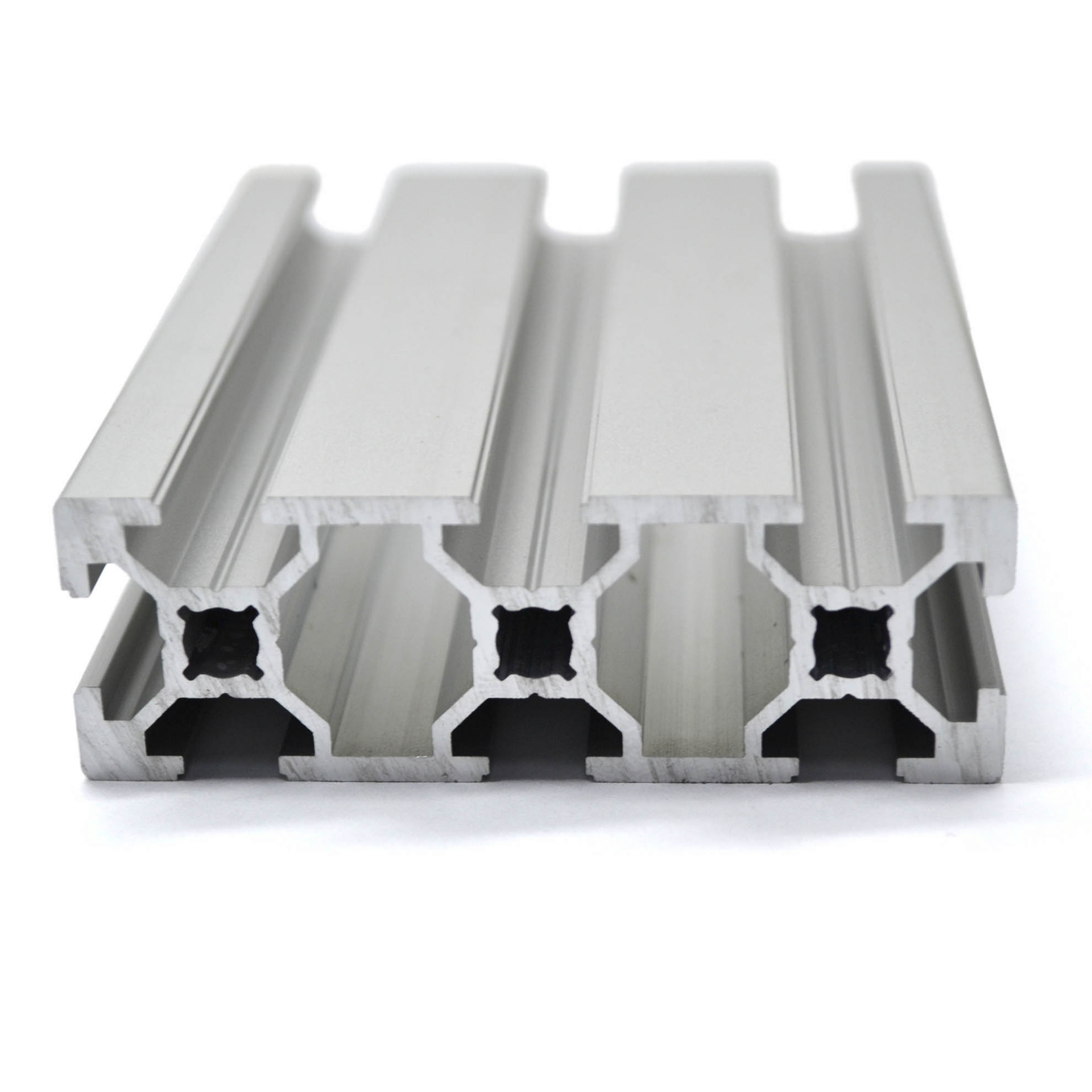

Анодированный конструкционный профиль с сечением 20х60 мм
1 245.00 руб. от 1 м.
( -2 % )
1 220.10 РУБ.
от 5 м.
( -3 % )
1 207.65 РУБ.
от 20 м.
( -6 % )
1 170.30 РУБ.
от 50 м.
( -8 % )
1 145.40 РУБ.
от 100 м.
( -10 % )
1 120.50 РУБ.
от 200 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-2060 | Профиль 20х60 мм. Паз 6 мм (Анодированный)
НА СКЛАДЕ:
430 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-2060 ): 40 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 1005 мм
Максимальная длина заготовки: 5040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-2060 | Профиль 20х60 мм. Паз 6 мм (Анодированный) (2D Модель профиля).ZIP
Скачать
2. OB-2060 | Профиль 20х60 мм. Паз 6 мм (Анодированный) (3D модель профиля).STEP
Скачать

Описание

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-2060
Страна производства Россия:
 Россия
Длина профиля(макс), мм:
 5040
Профили:
 20х20, 20х40, 20х80
Ширина паза, мм:
 6
Материал:
 AlMgSi 6063 Т66
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 1.1
Площадь сечения, см2:
 3.921
Момент инерции, Ix(см4):
 1.79
Момент инерции, Iy(см4):
 14.29
Момент сопротивления, WX (см3):
 1,79
Момент сопротивления, WY (см3):
 4,76
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2025
