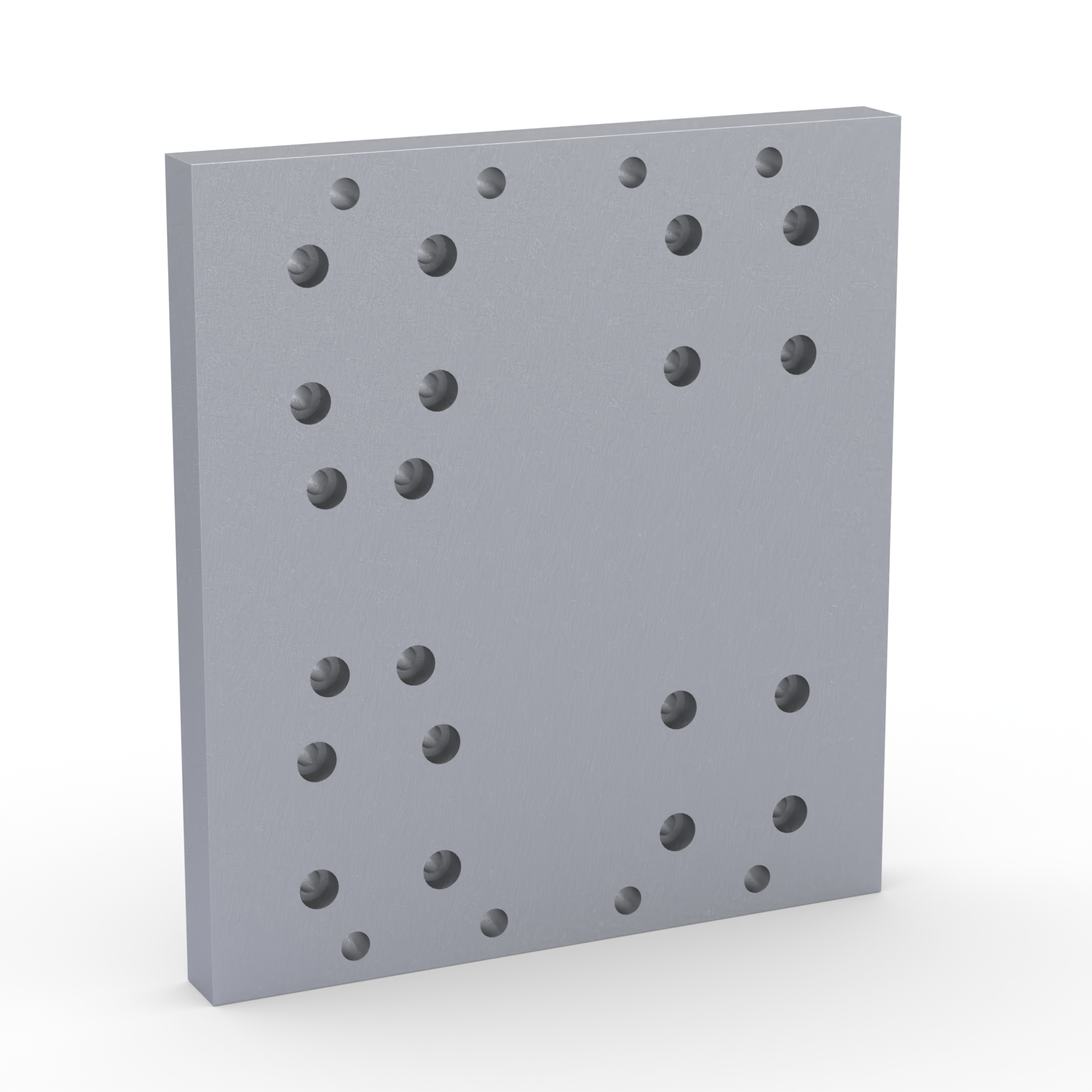

Портальная пластина PRP 50180.25-160 (220×200×20 мм)

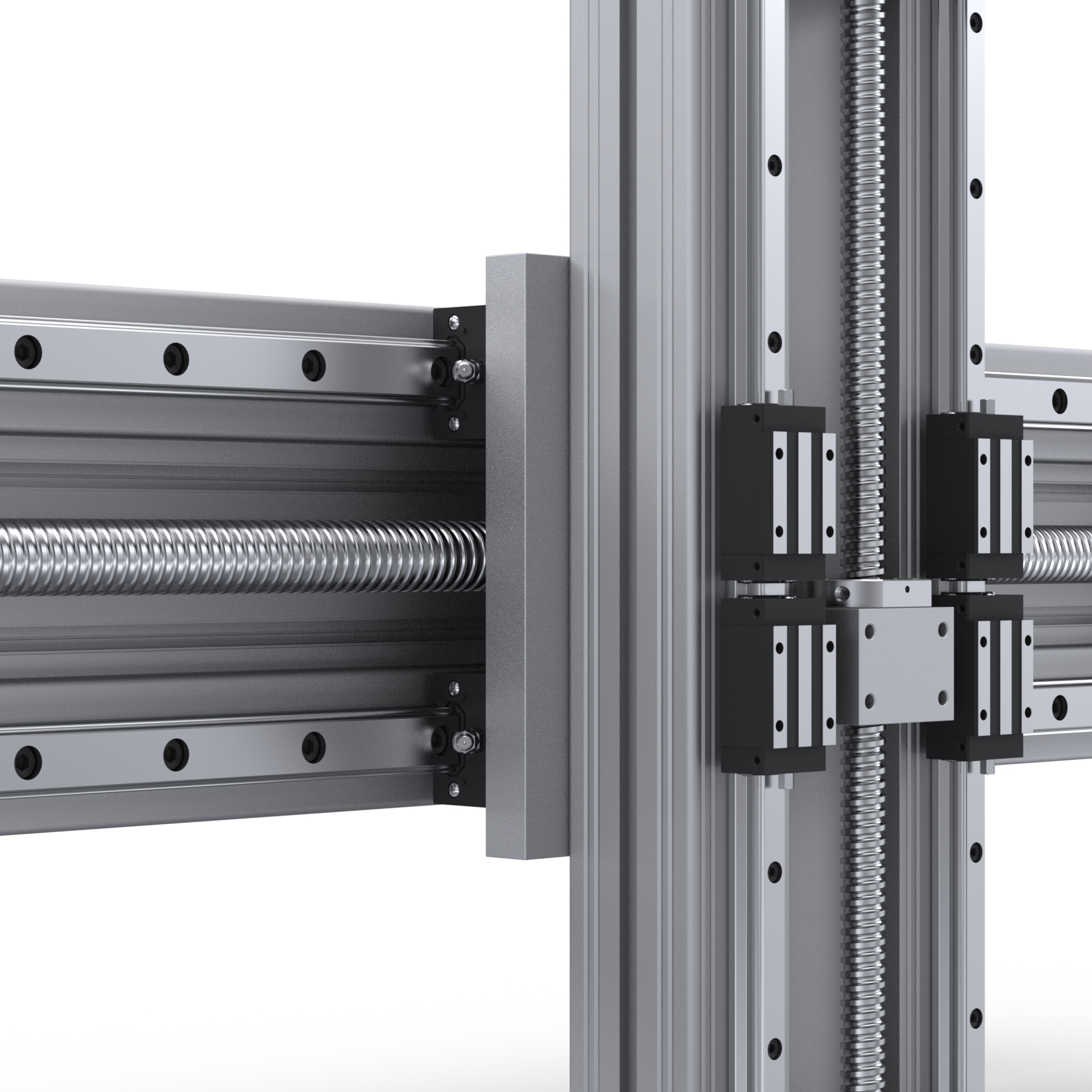

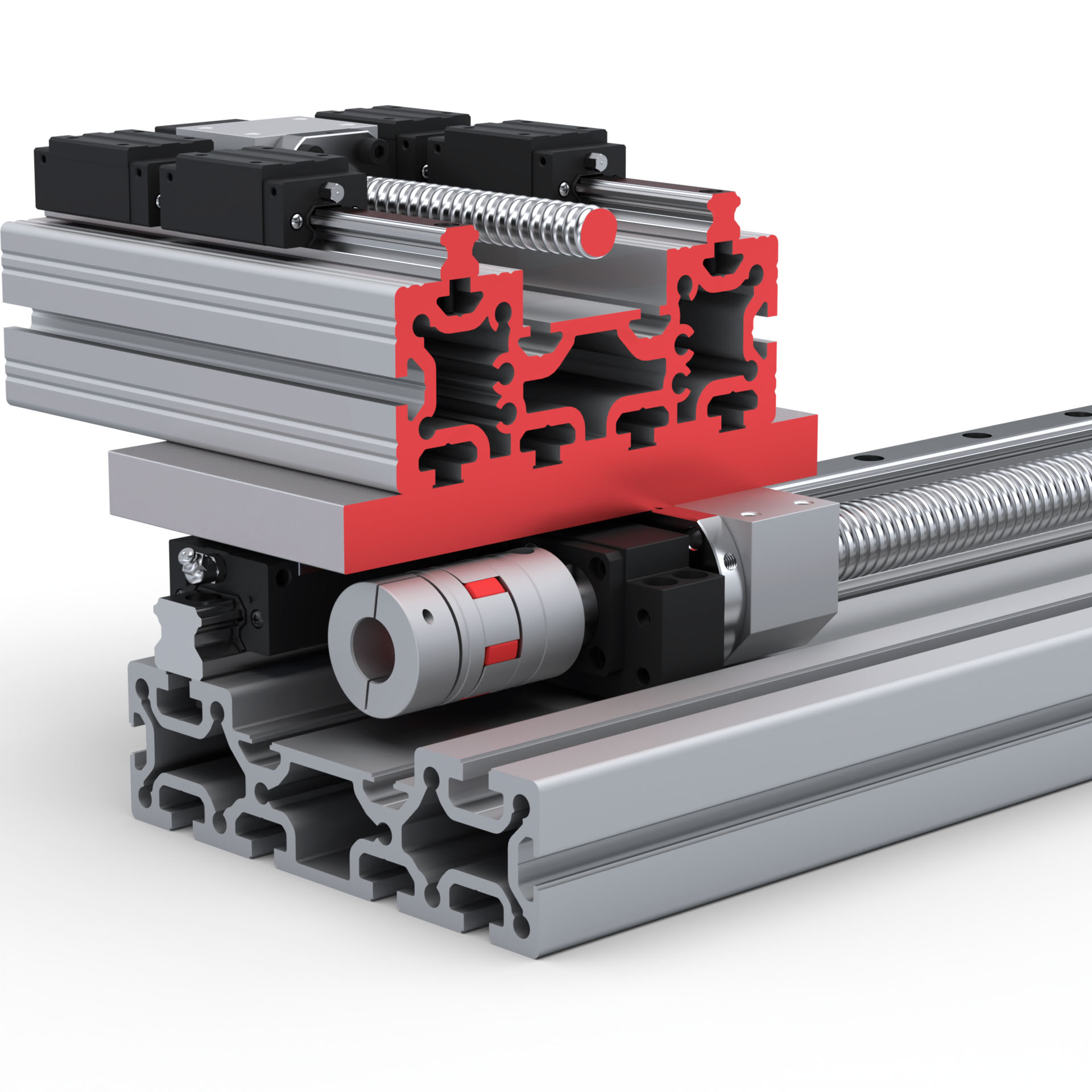

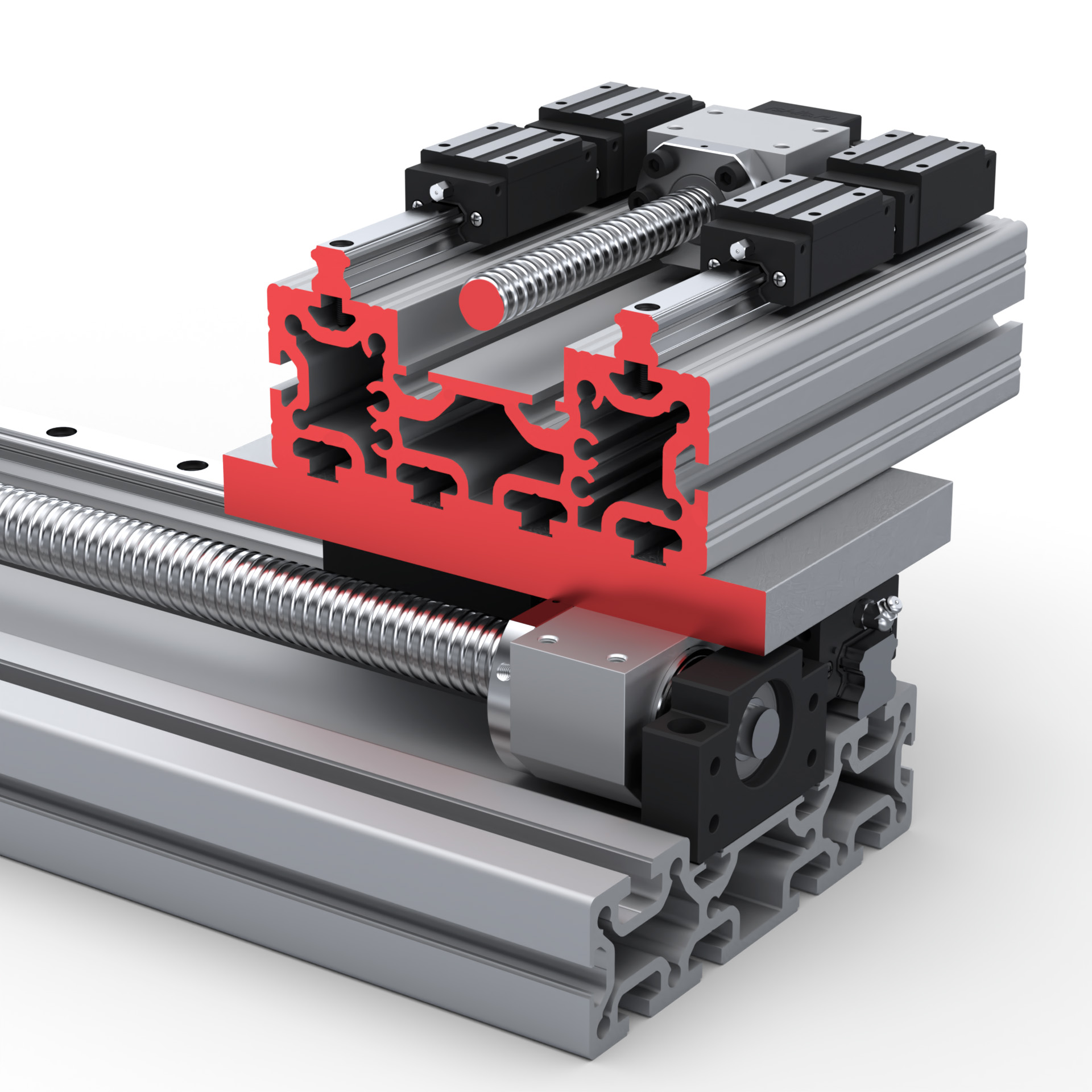

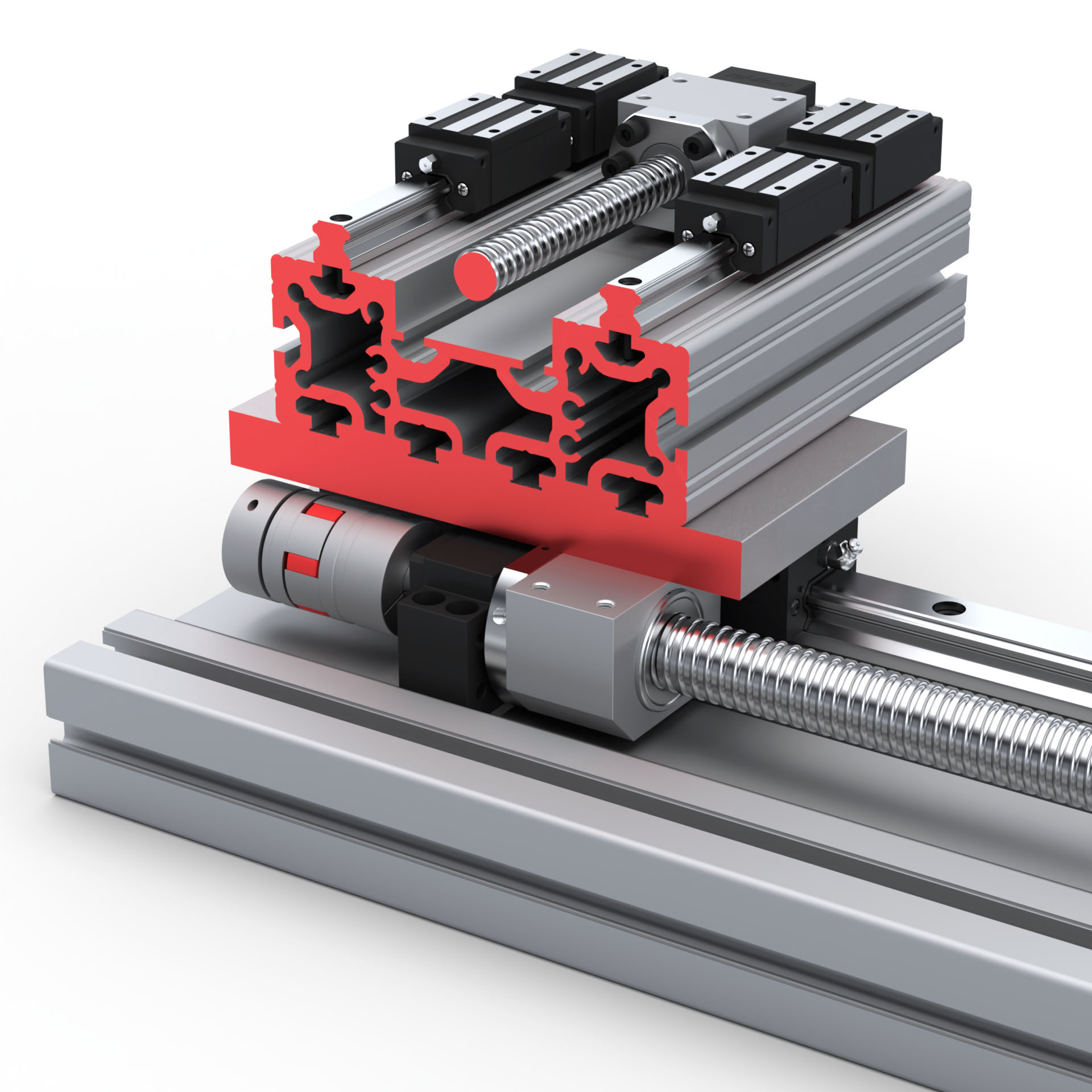

Соединительный узел для станков ЧПУ, предназначенный для сборки линейных направляющих с осью Z/шпинделем/лазерной головой и т.п.

Технические характеристики:
  • Материал:Алюминиевый сплав АД31Т1
  • Габариты: 220 × 200 × 20 мм.

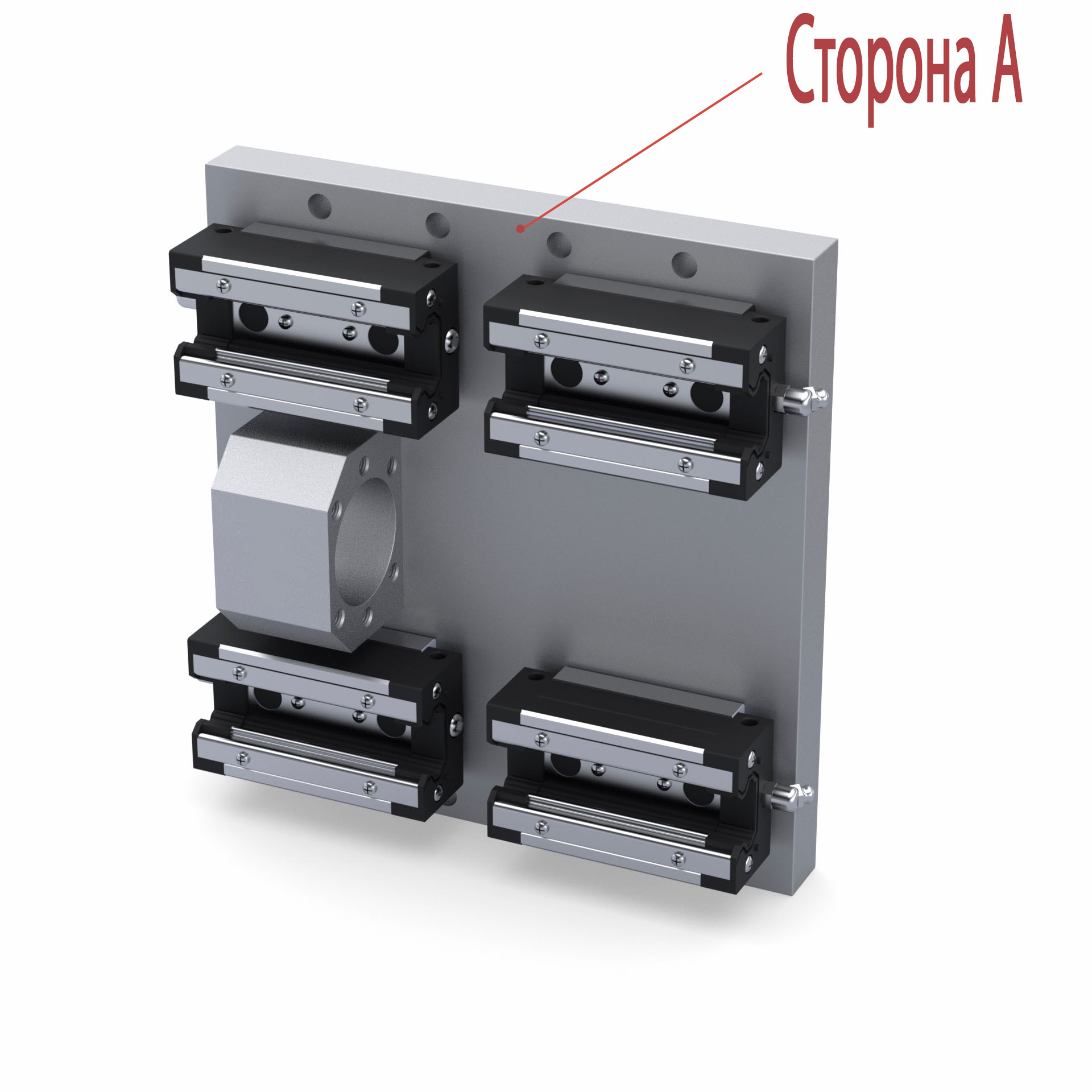

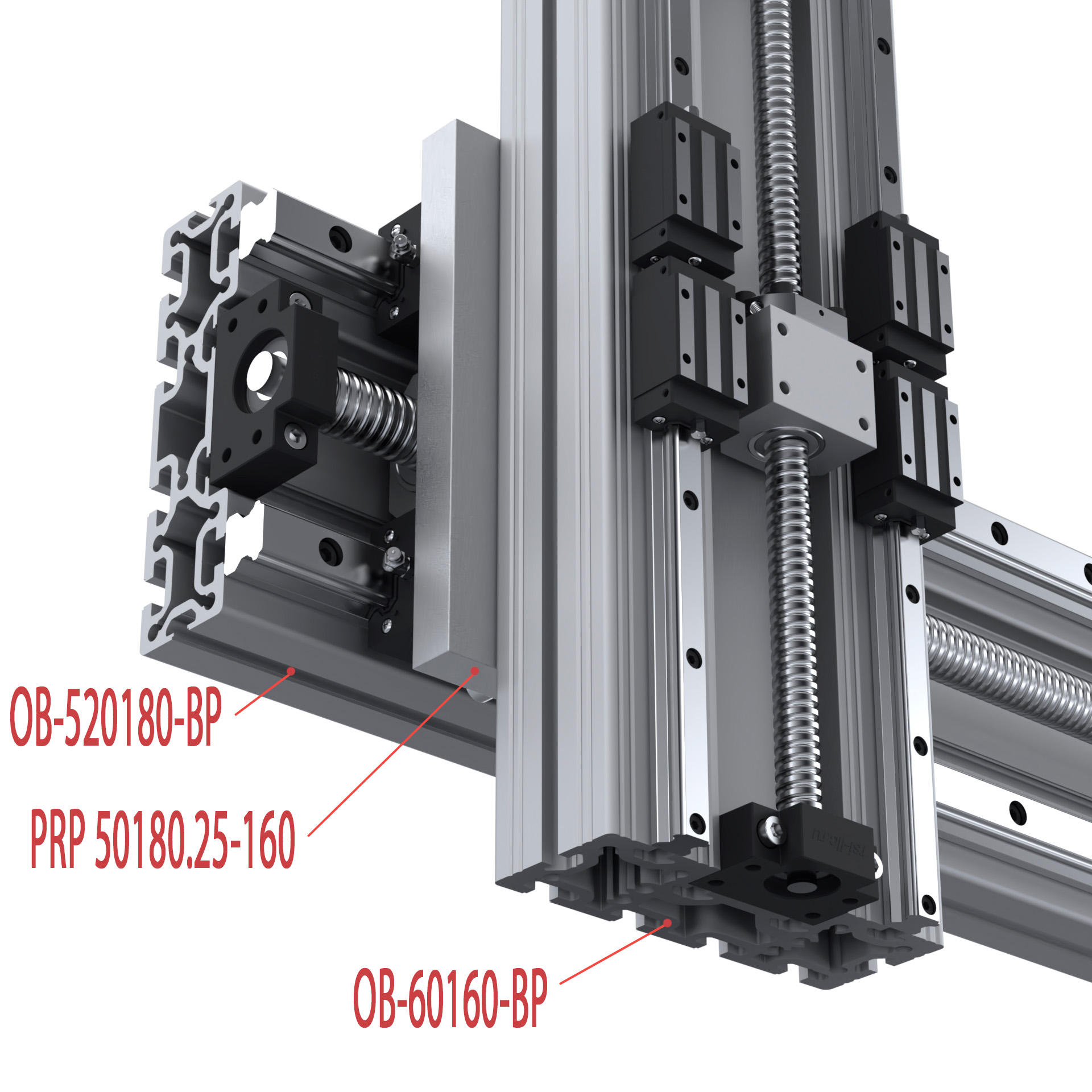

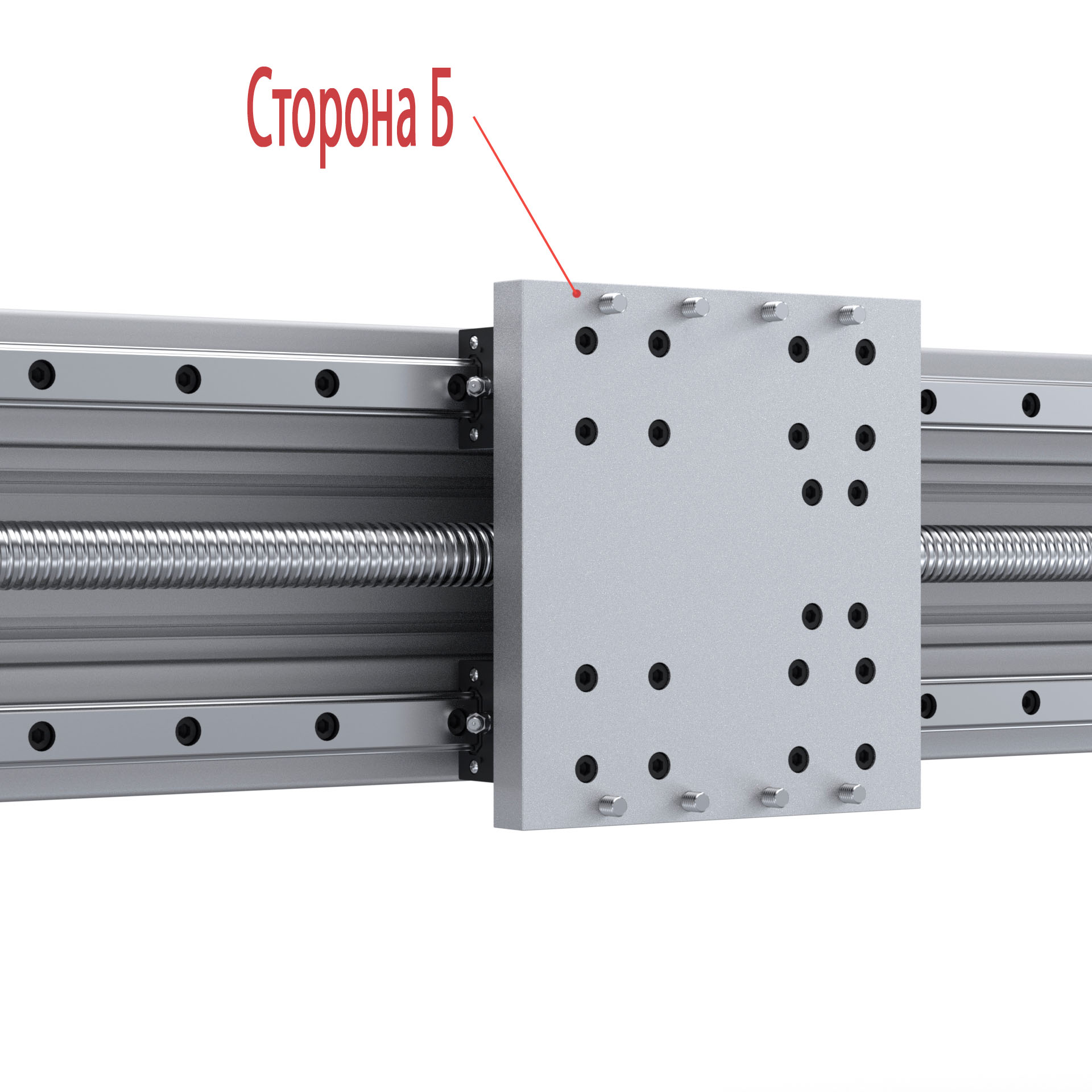

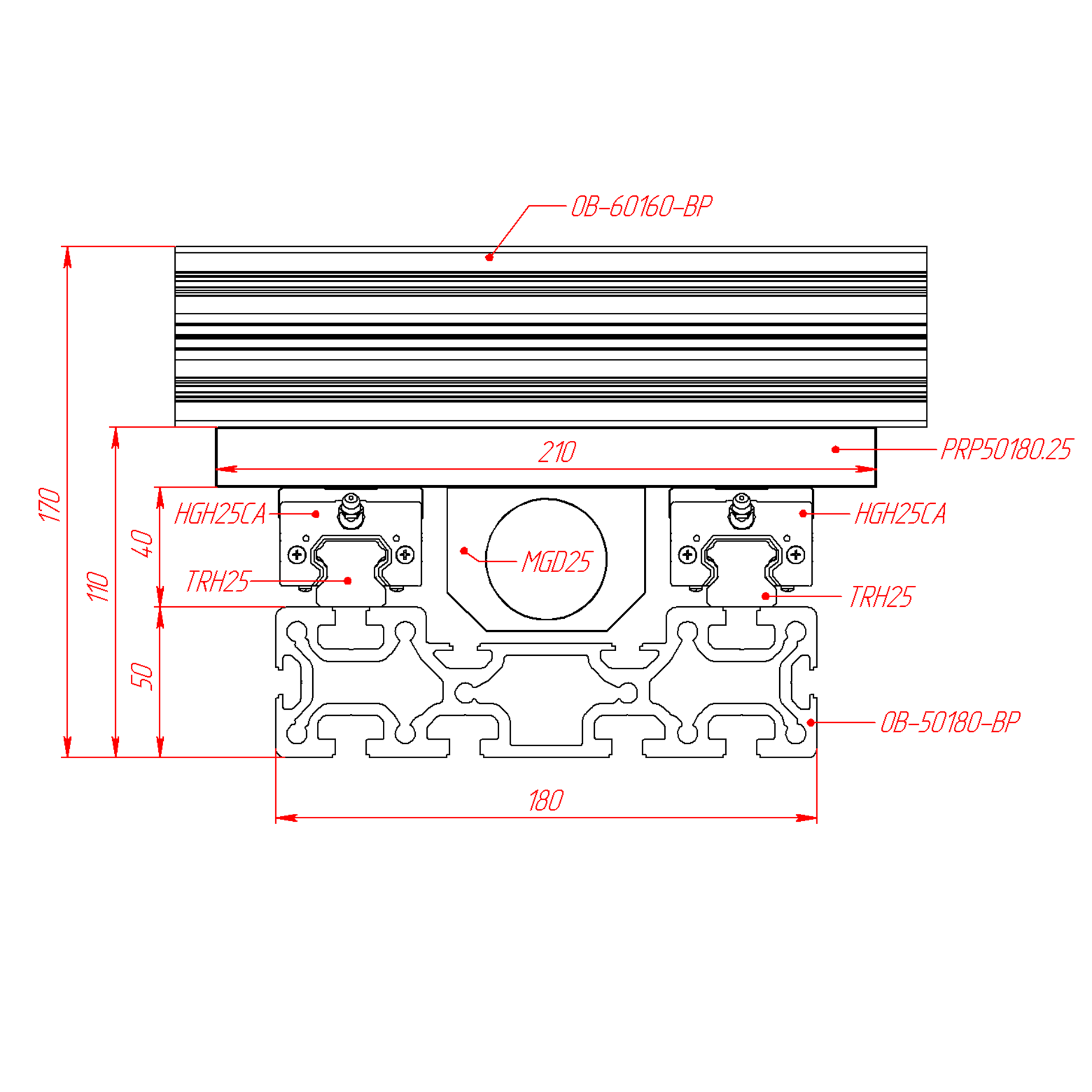

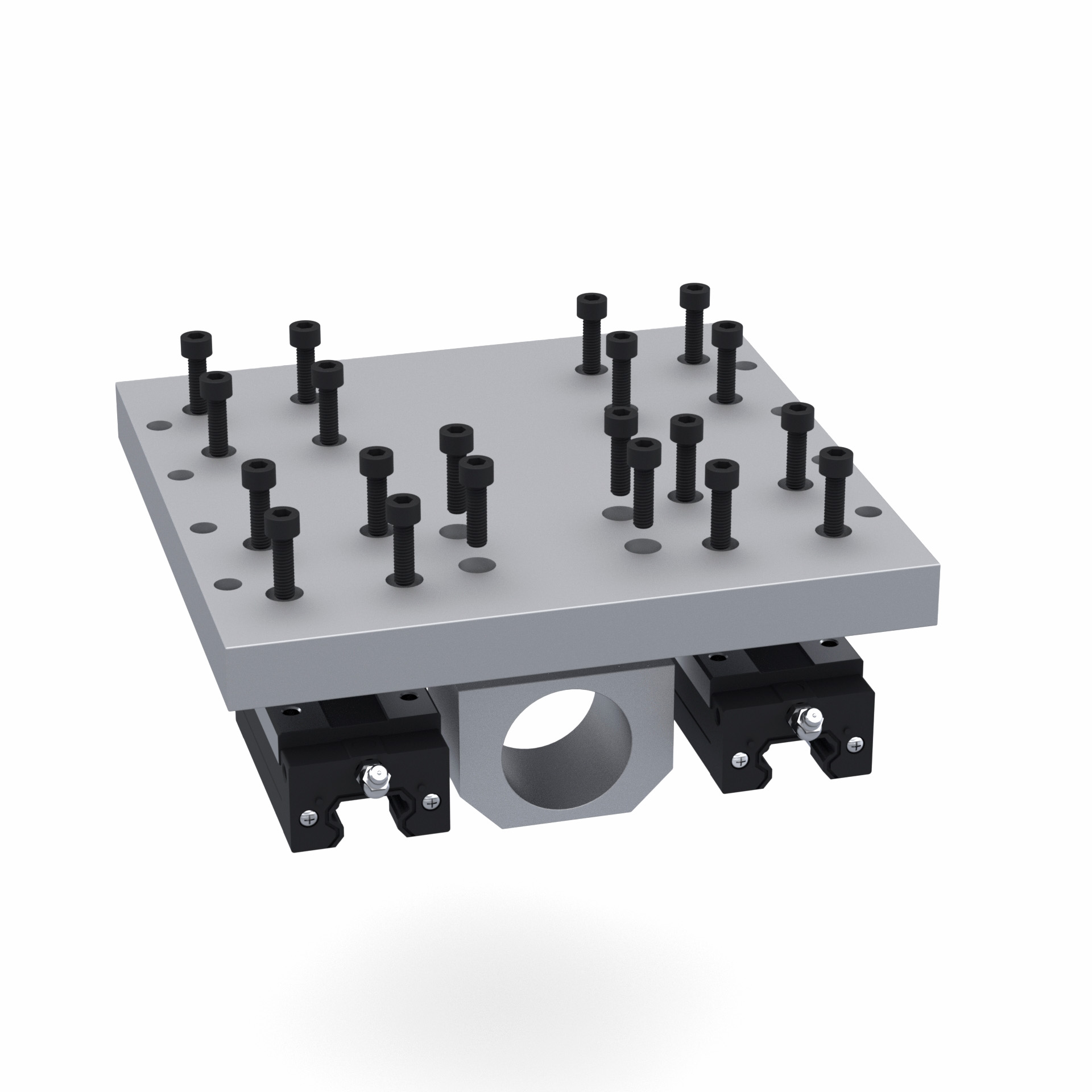

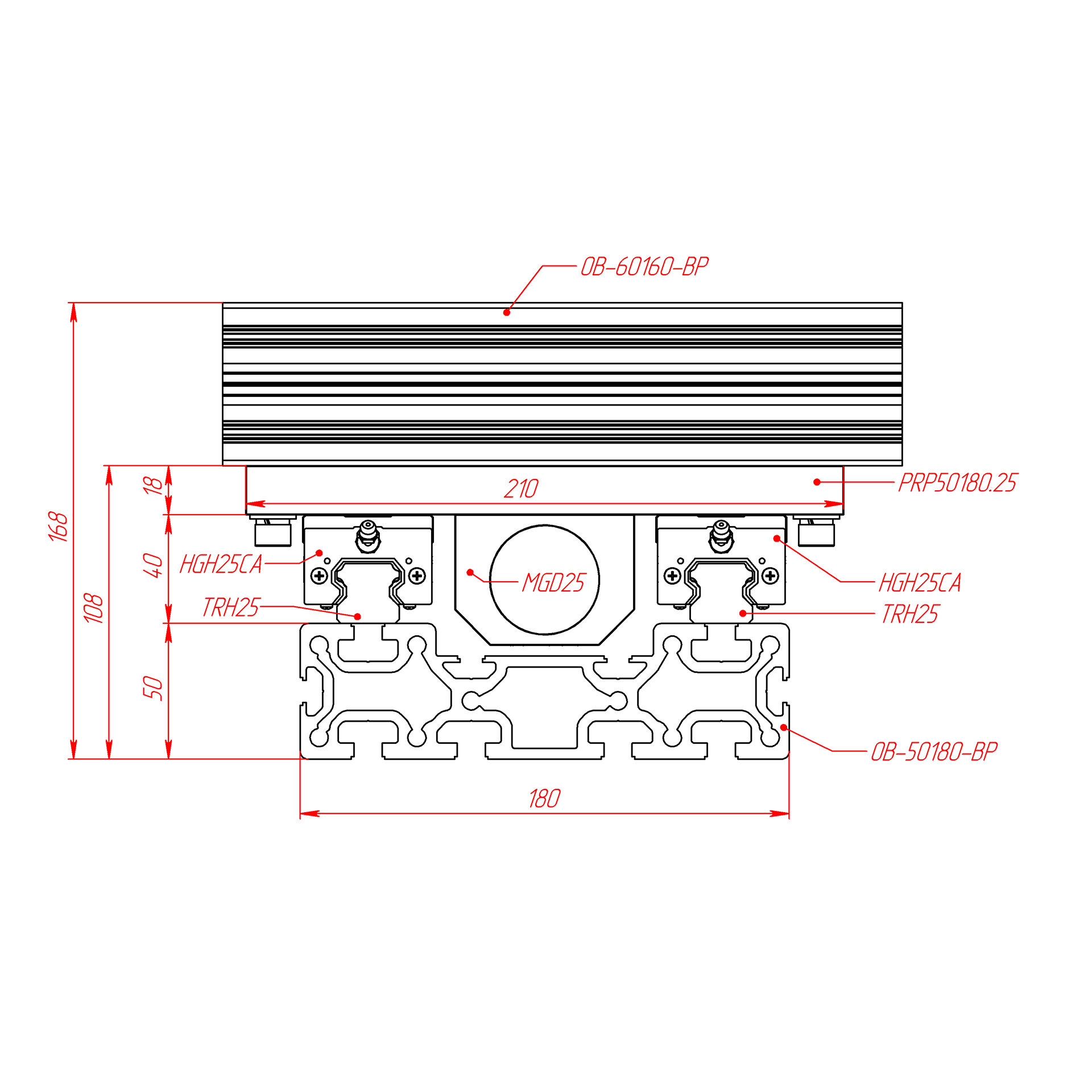

  • Сторона А: Посадочные места под 4 каретки HGH25CA и держатель гайки ШВП SFU2505 / SFU2510. Предназначена для установки на линейные направляющие, смонтированные на станочном профиле OB-50180-BP.

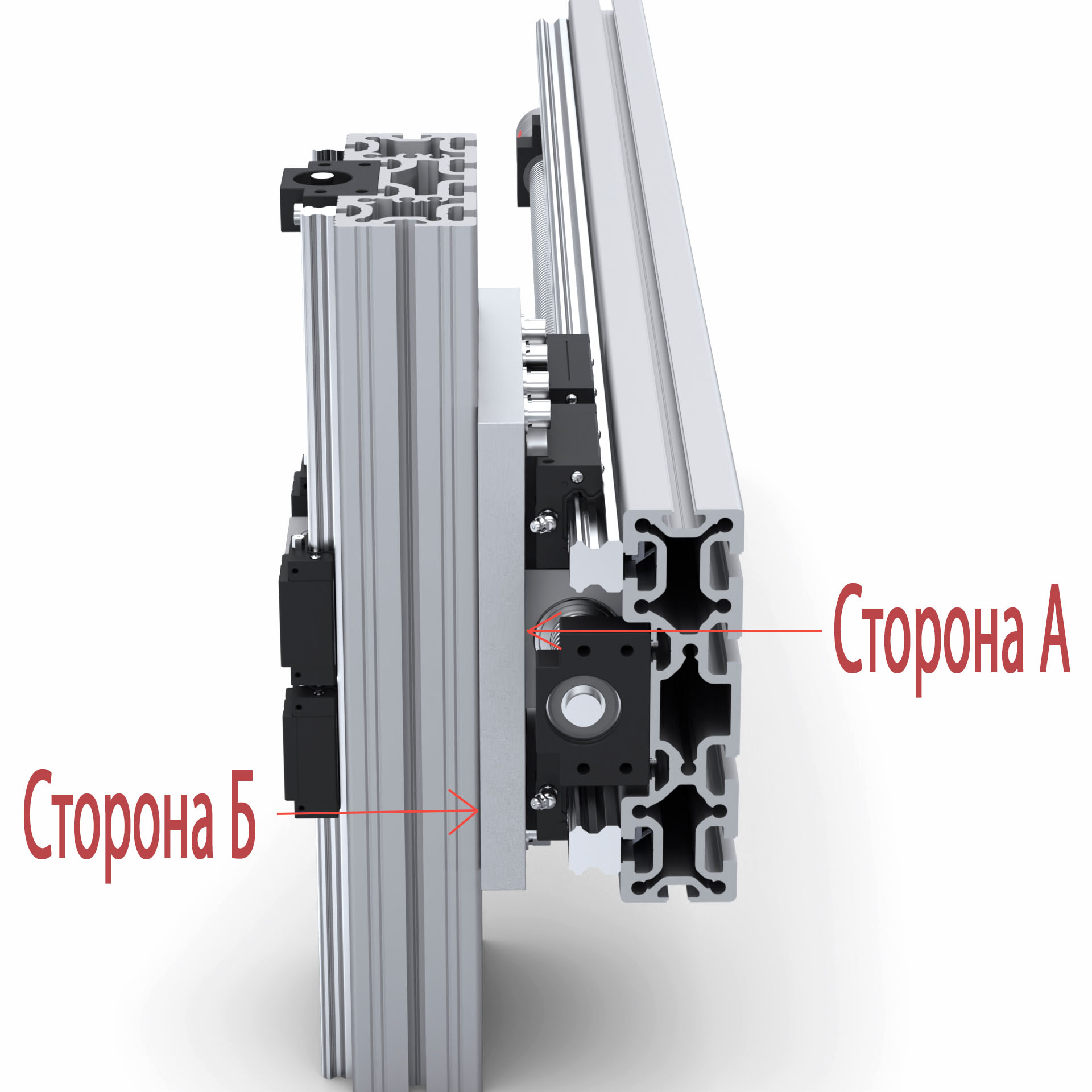

  • Сторона Б: Крепежные отверстия под пазы профиля OB-60160-BP.
Конструктивные особенности:

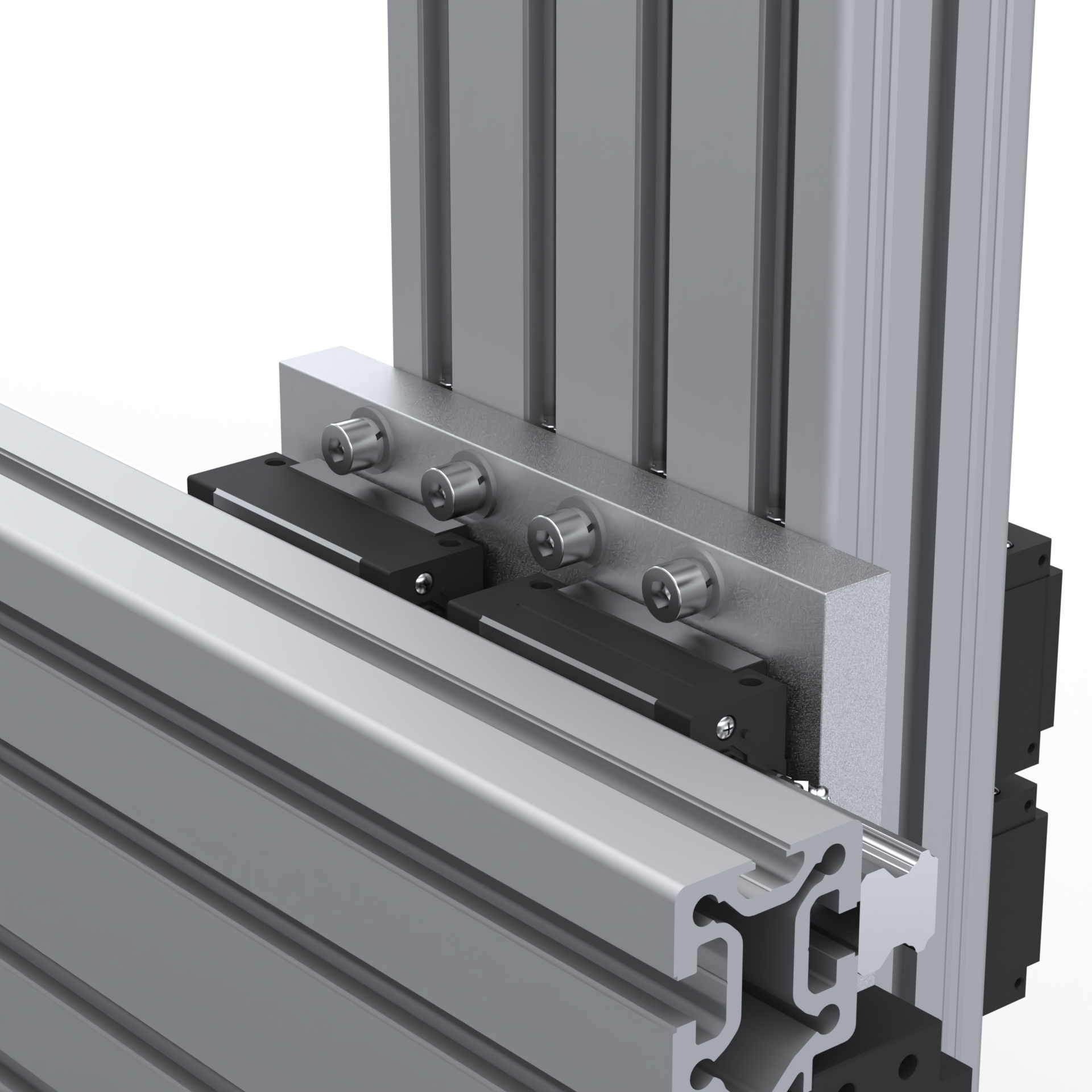

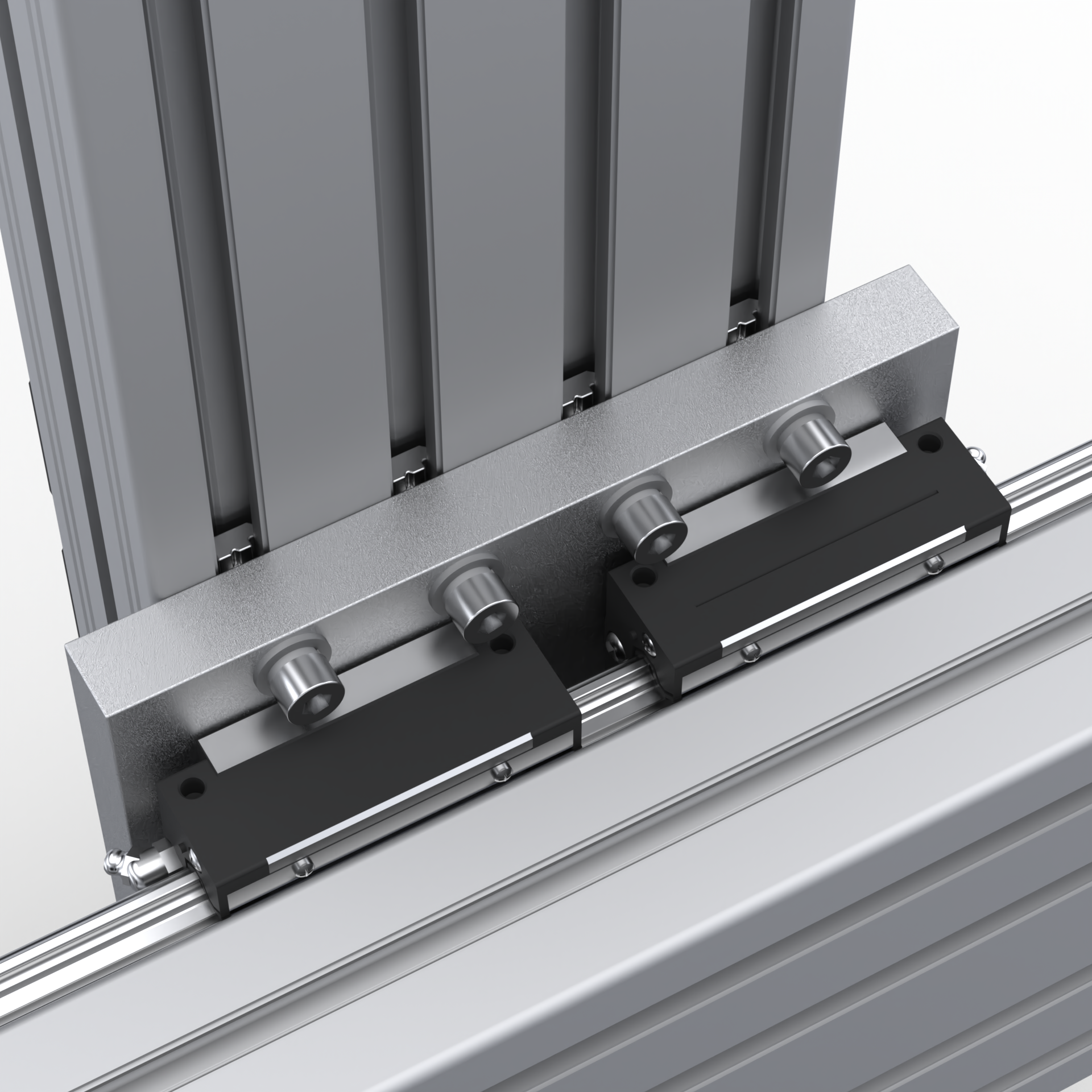

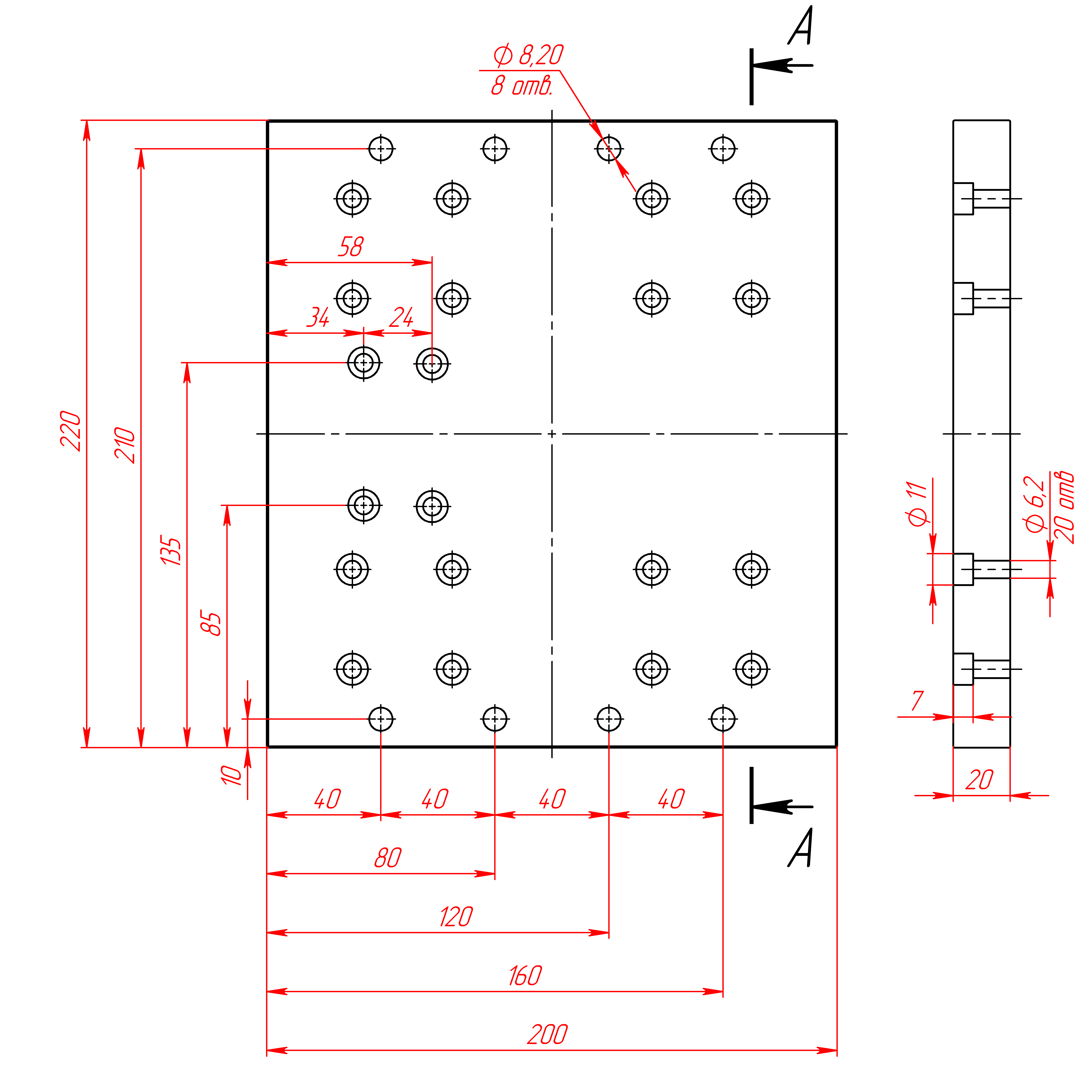

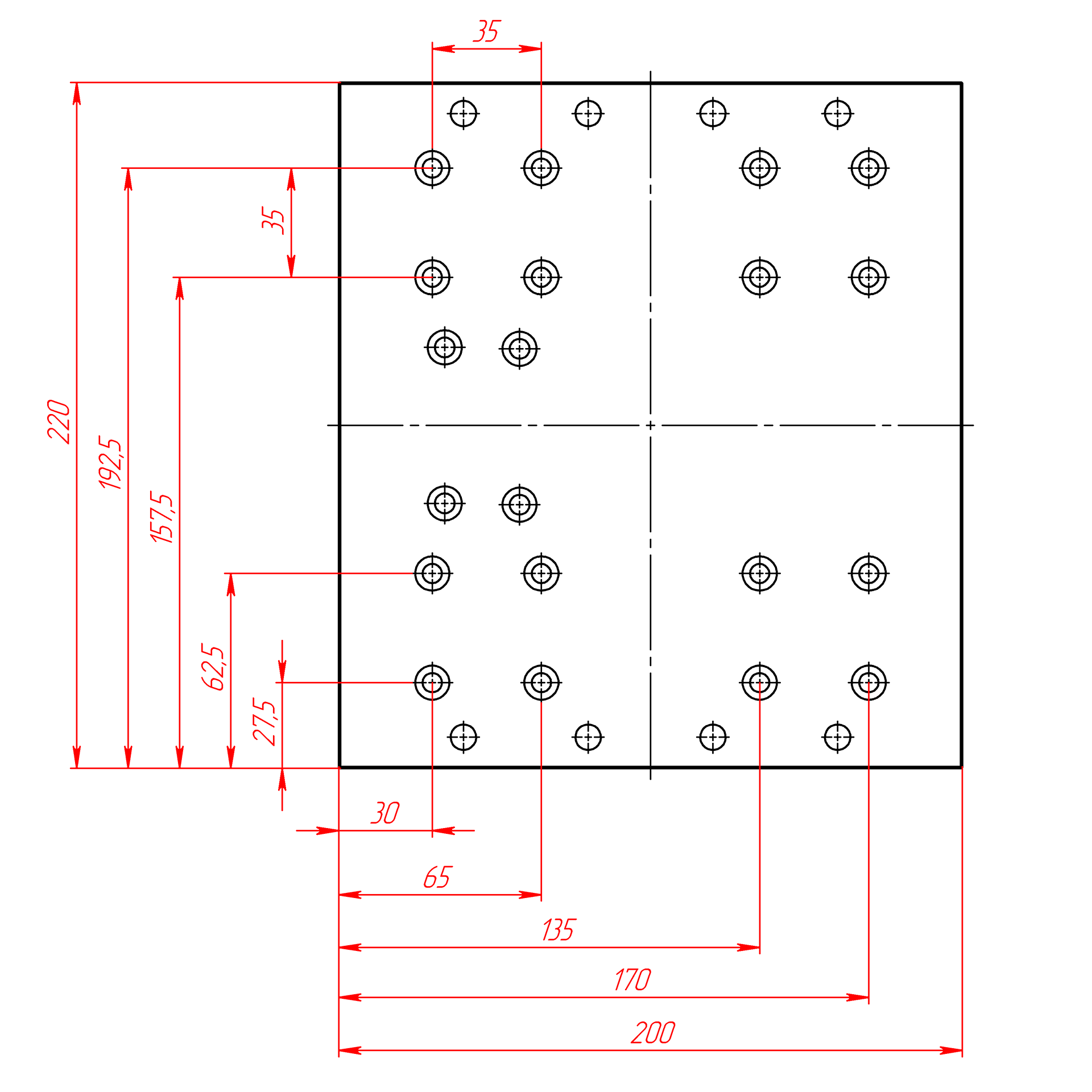

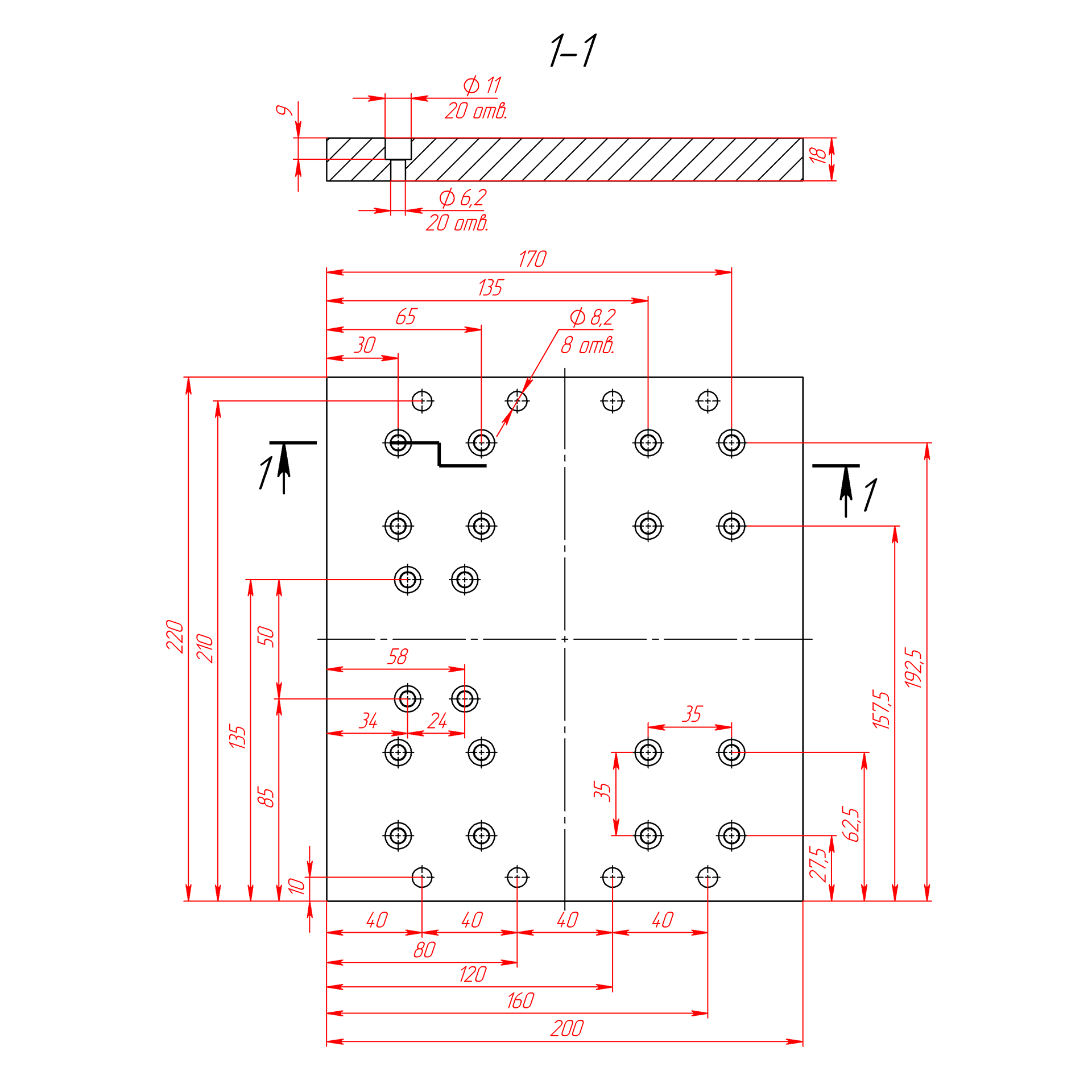

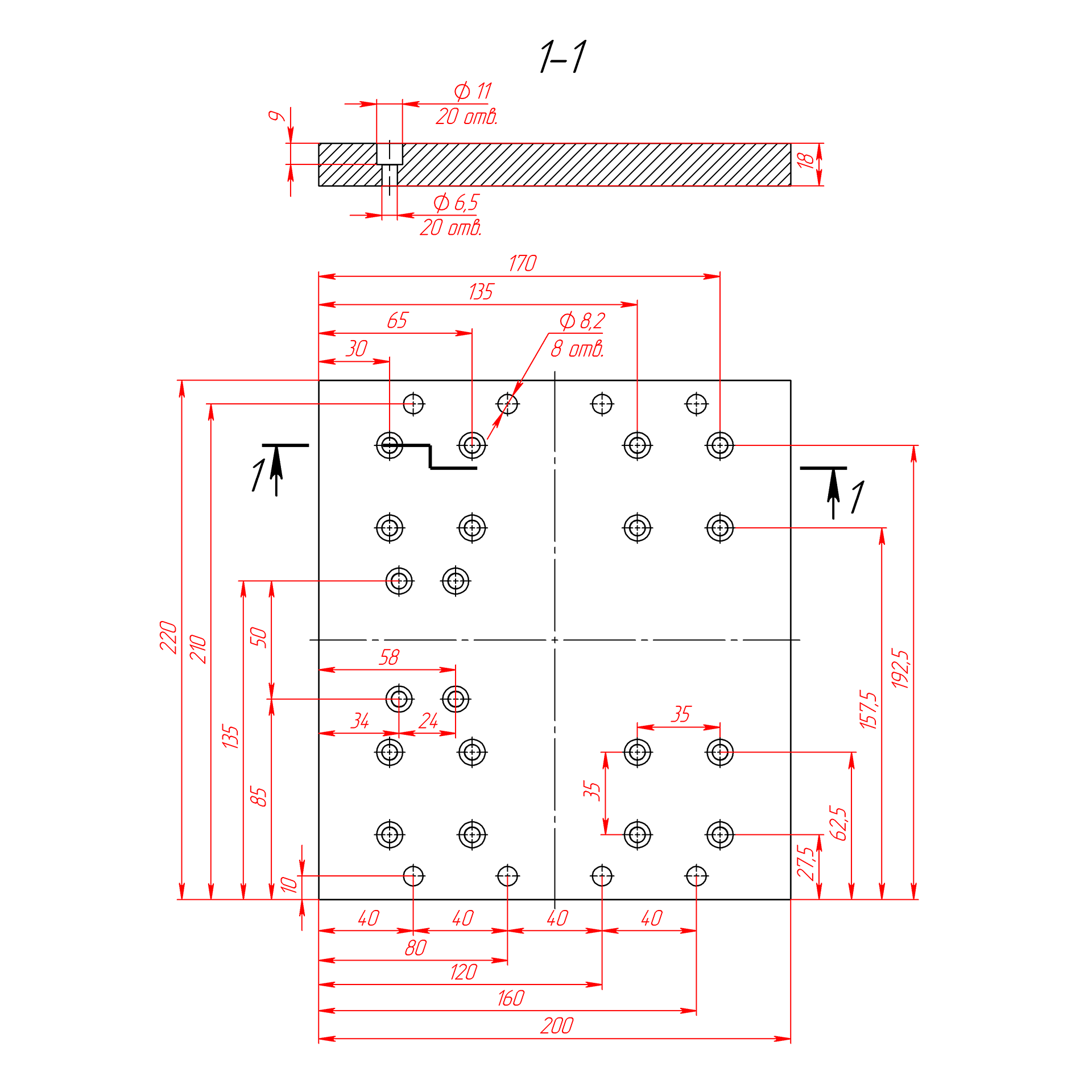

  • Скрытый монтаж: Крепежные отверстия выполнены с цековками — головки винтов утапливаются заподлицо, не выступая над плоскостью пластины.
  • Увеличенный ход: Смещение отверстий под гайку ШВП относительно центра пластины, позволяет максимально использовать длину перемещения оси при компактных общих габаритах узла.

Характеристики

Артикул:
 PRP 50180.25-160
Длина, мм:
 200
Толщина, мм:
 20
Ширина, мм:
 210
Материал:
 Алюминий
Покрытие:
 Без покрытия
Вес, кг:
 2.2
