PRP-50180.25-120 | Переходная пластина, портальная

PRP-50180.25-120 | Переходная пластина, портальная изображение 0
PRP-50180.25-120 | Переходная пластина, портальная изображение 1
PRP-50180.25-120 | Переходная пластина, портальная изображение 2
PRP-50180.25-120 | Переходная пластина, портальная изображение 3
PRP-50180.25-120 | Переходная пластина, портальная изображение 4
PRP-50180.25-120 | Переходная пластина, портальная изображение 5
PRP-50180.25-120 | Переходная пластина, портальная изображение 6
PRP-50180.25-120 | Переходная пластина, портальная изображение 7
PRP-50180.25-120 | Переходная пластина, портальная изображение 8
PRP-50180.25-120 | Переходная пластина, портальная изображение 9
PRP-50180.25-120 | Переходная пластина, портальная изображение 10
PRP-50180.25-120 | Переходная пластина, портальная изображение 11
PRP-50180.25-120 | Переходная пластина, портальная изображение 12
PRP-50180.25-120 | Переходная пластина, портальная изображение 13
PRP-50180.25-120 | Переходная пластина, портальная изображение 14
PRP-50180.25-120 | Переходная пластина, портальная изображение 15
PRP-50180.25-120 | Переходная пластина, портальная изображение 16
7 708.00 руб. от 1 шт.
( -2 % )
7 553.84 РУБ.
от 2 шт.
( -5 % )
7 322.60 РУБ.
от 3 шт.
( -8 % )
7 091.36 РУБ.
от 7 шт.
( -10 % )
6 937.20 РУБ.
от 10 шт.
( -12 % )
6 783.04 РУБ.
от 15 шт.
( -15 % )
6 551.80 РУБ.
от 20 шт.
RSI
добавить
Наличие PRP-50180.25-120 | Переходная пластина, портальная
НА СКЛАДЕ:
170 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. PRP-50180.25-120 | Переходная пластина, портальная (3D-Модель).STEP
Скачать

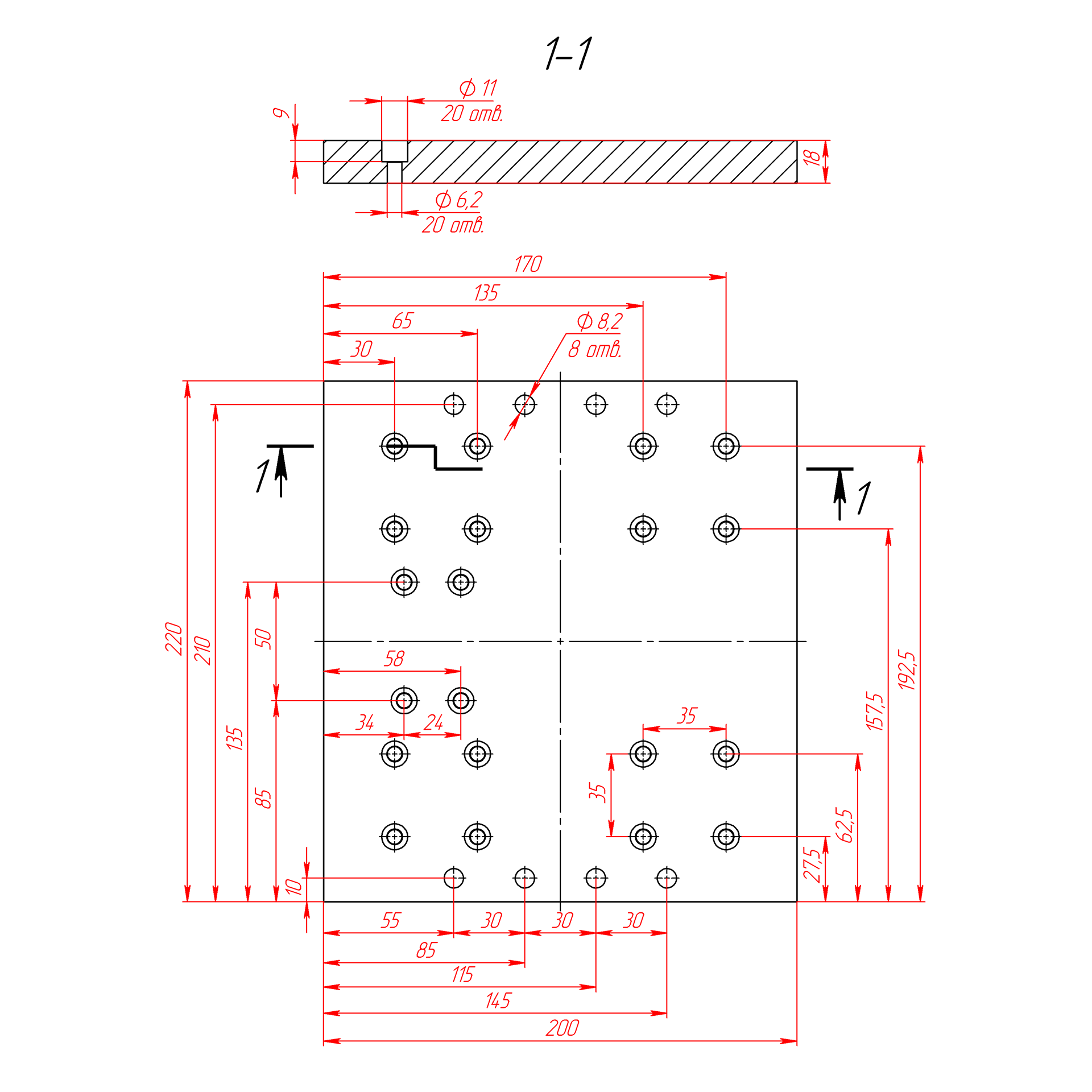

2. PRP-50180.25-120 | Переходная пластина, портальная (Чертеж).PDF
Скачать

Описание

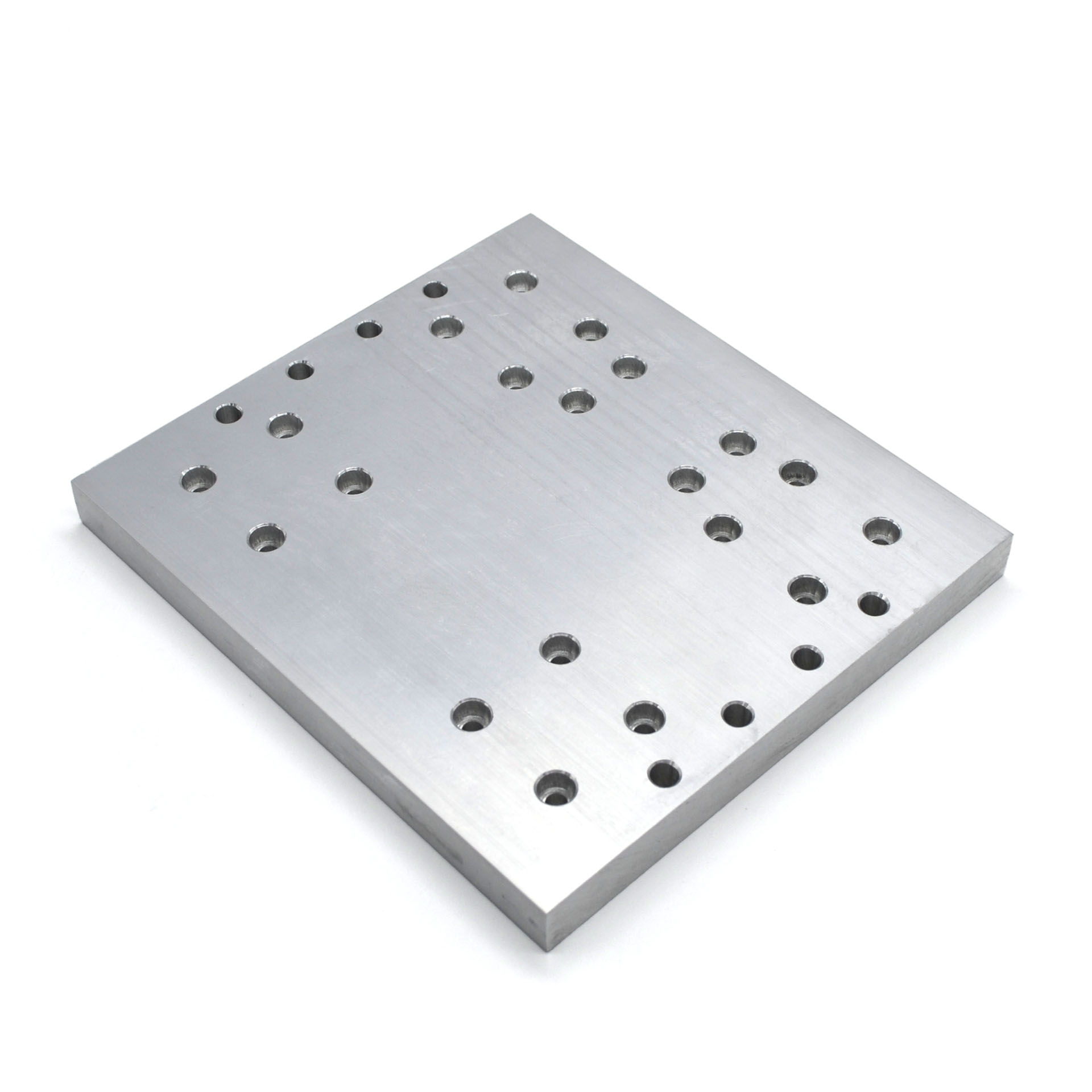

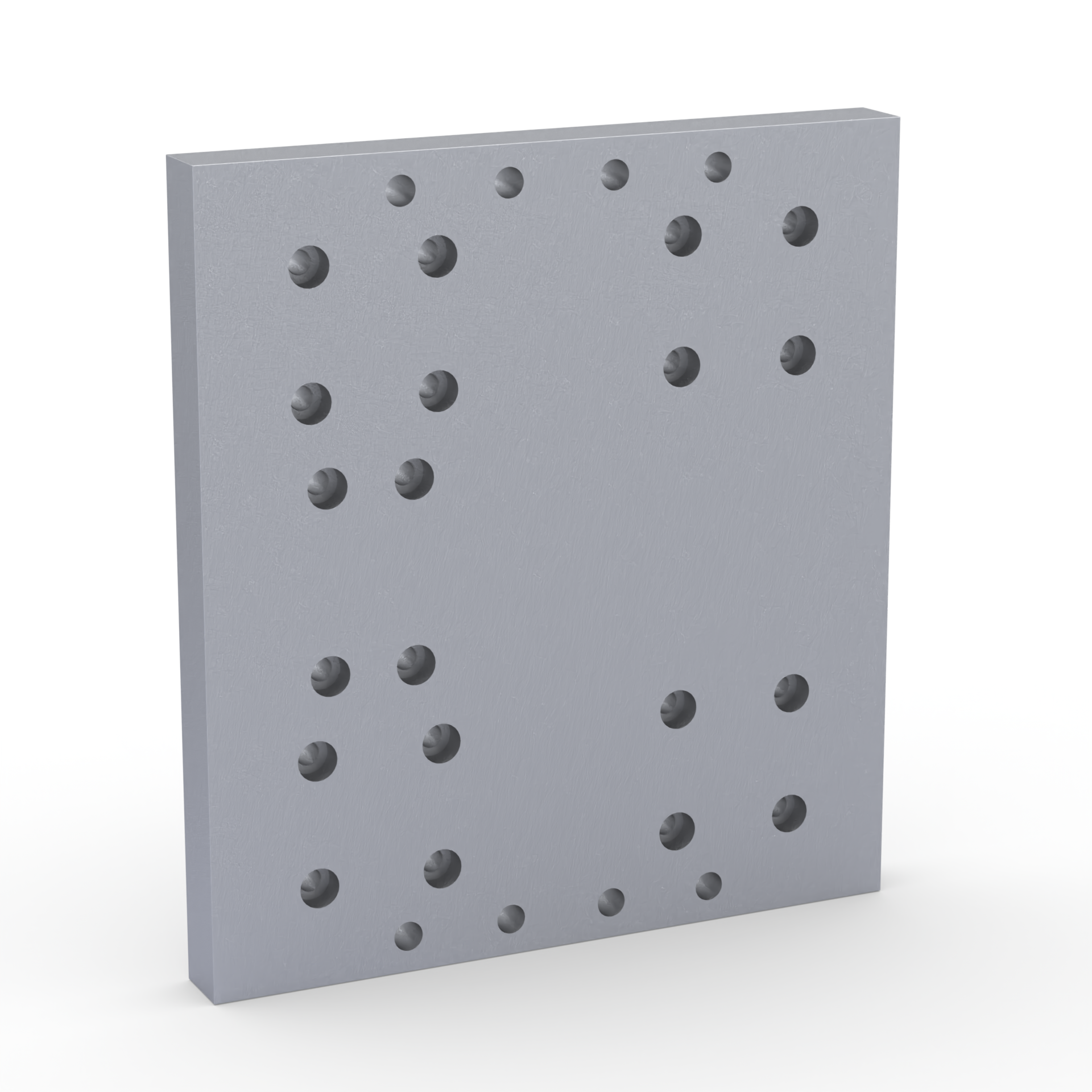

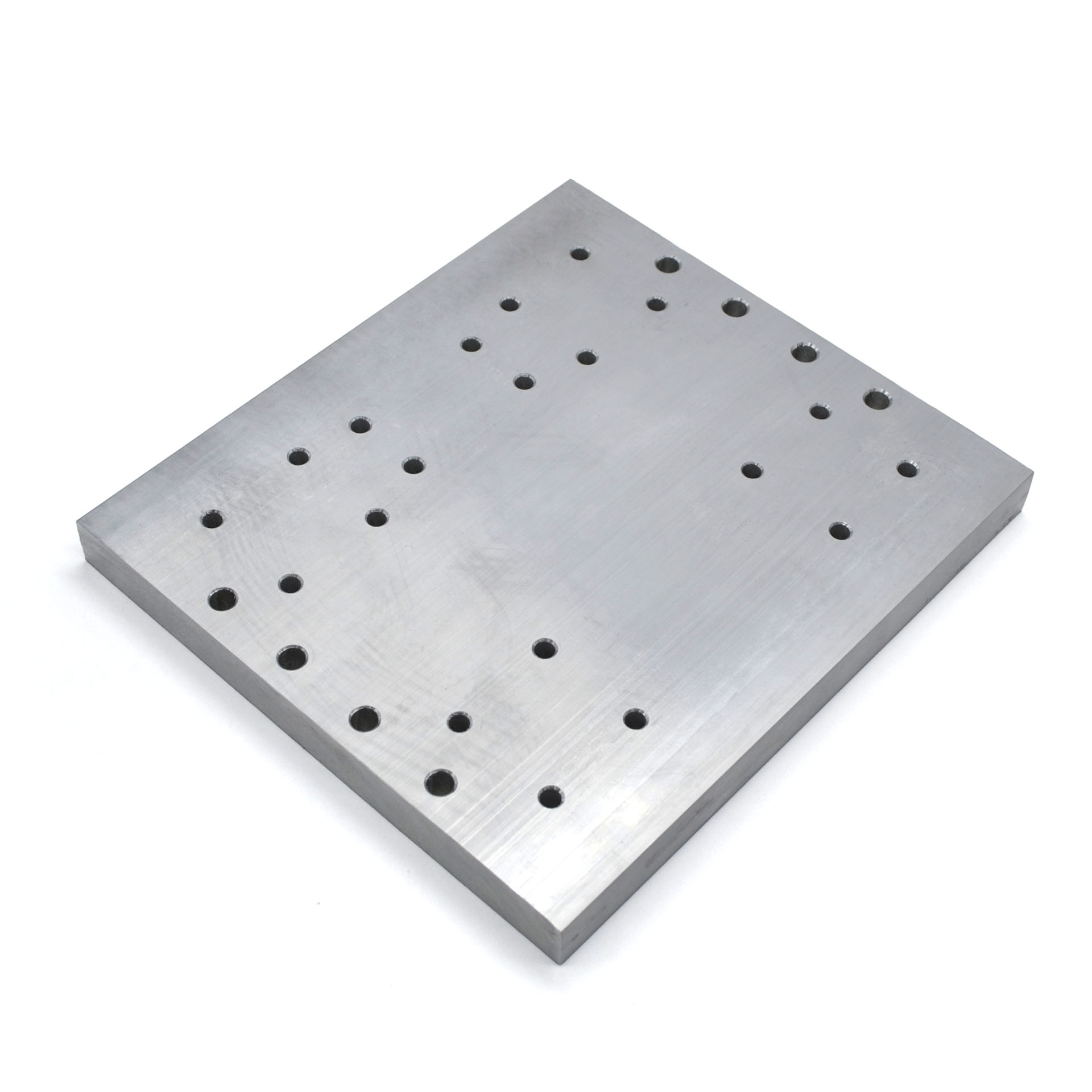

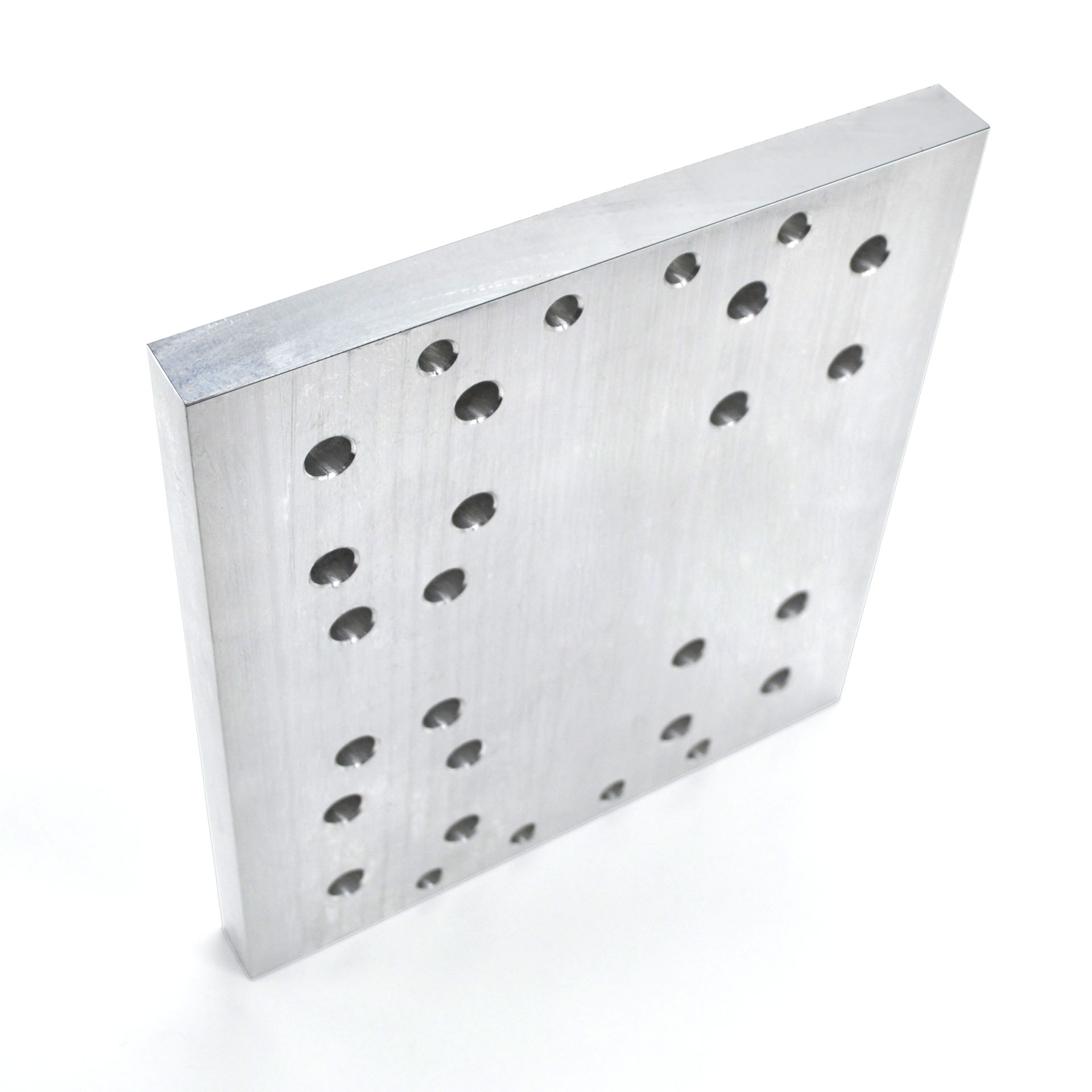

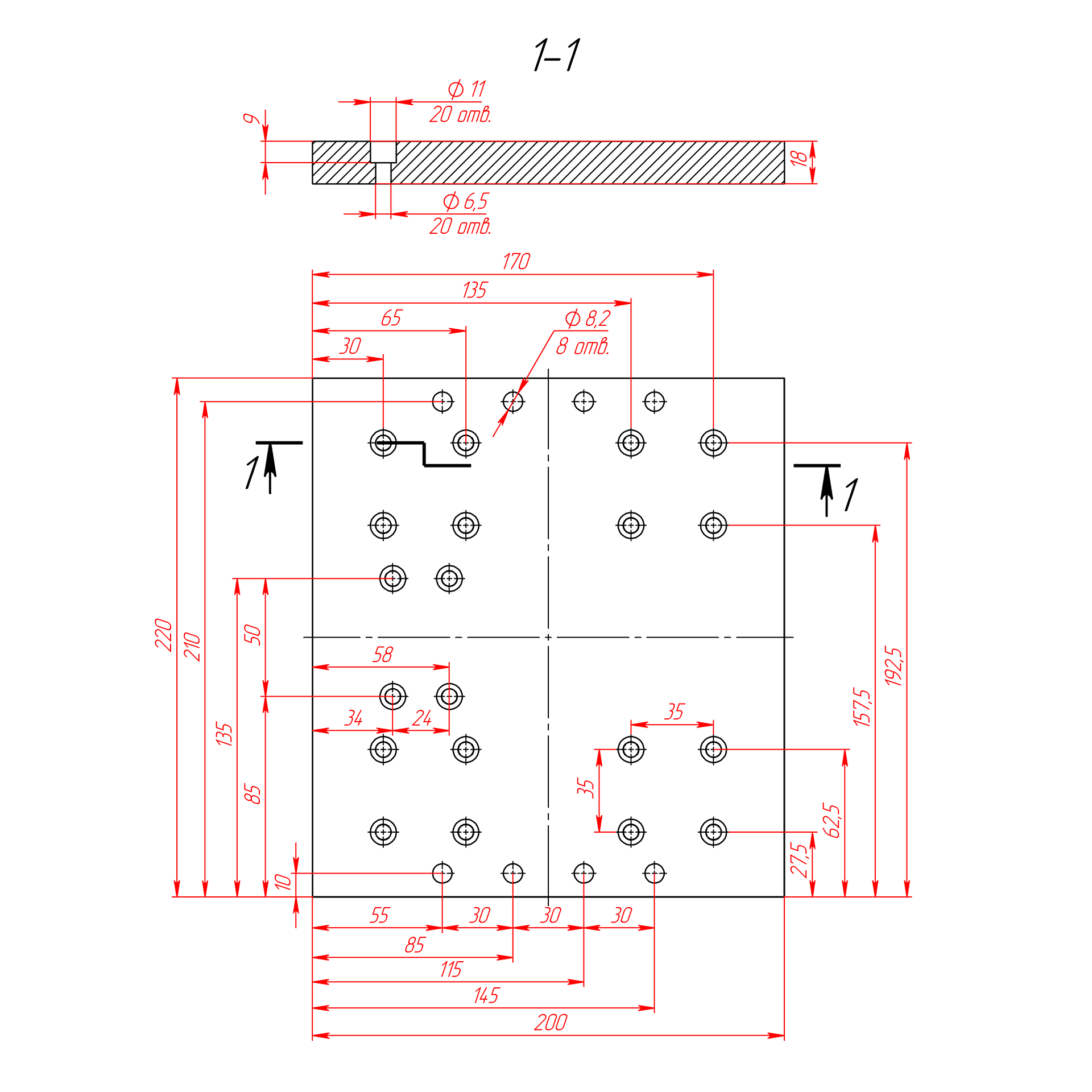

Портальная пластина PRP 50180.25-120 (200×220×18 мм)

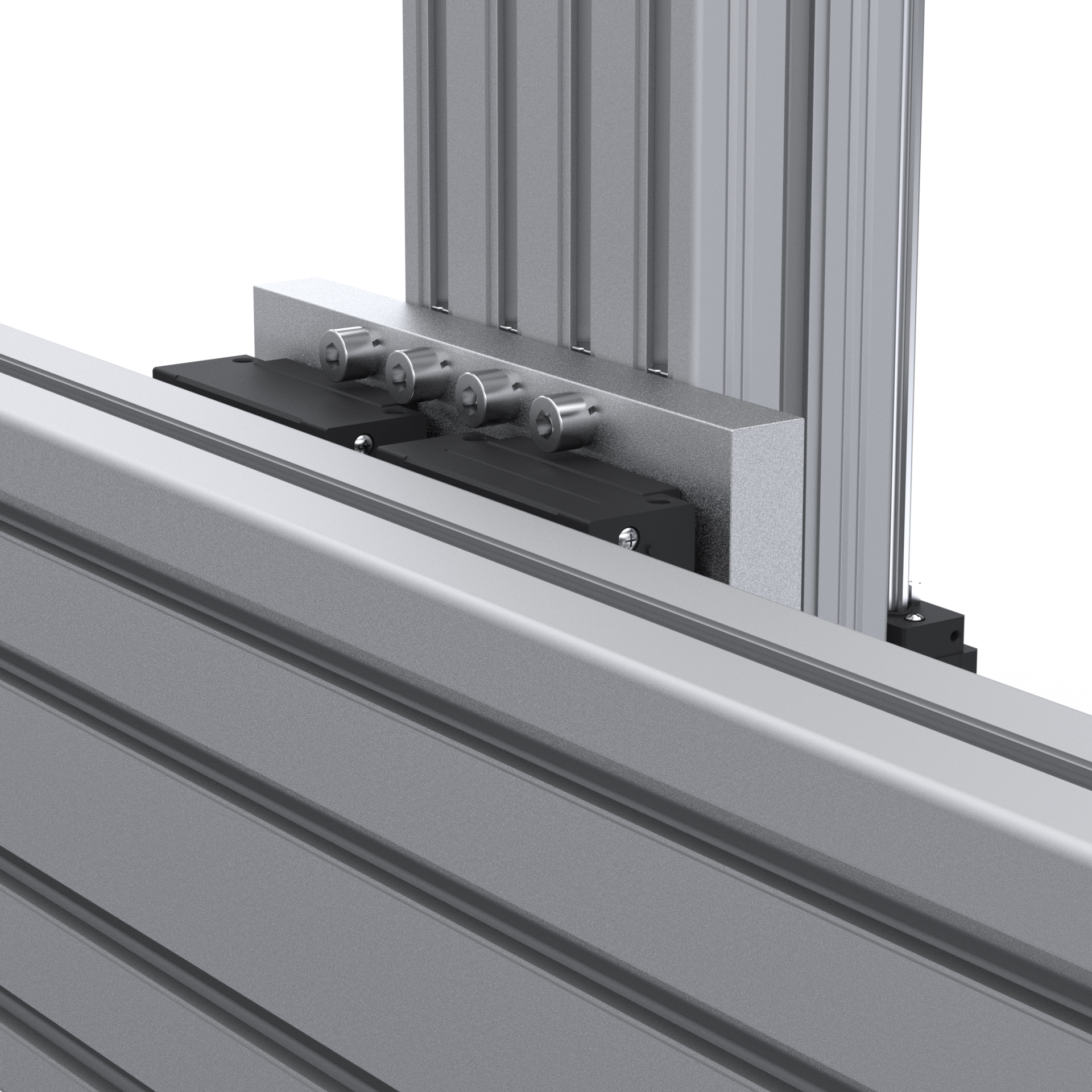

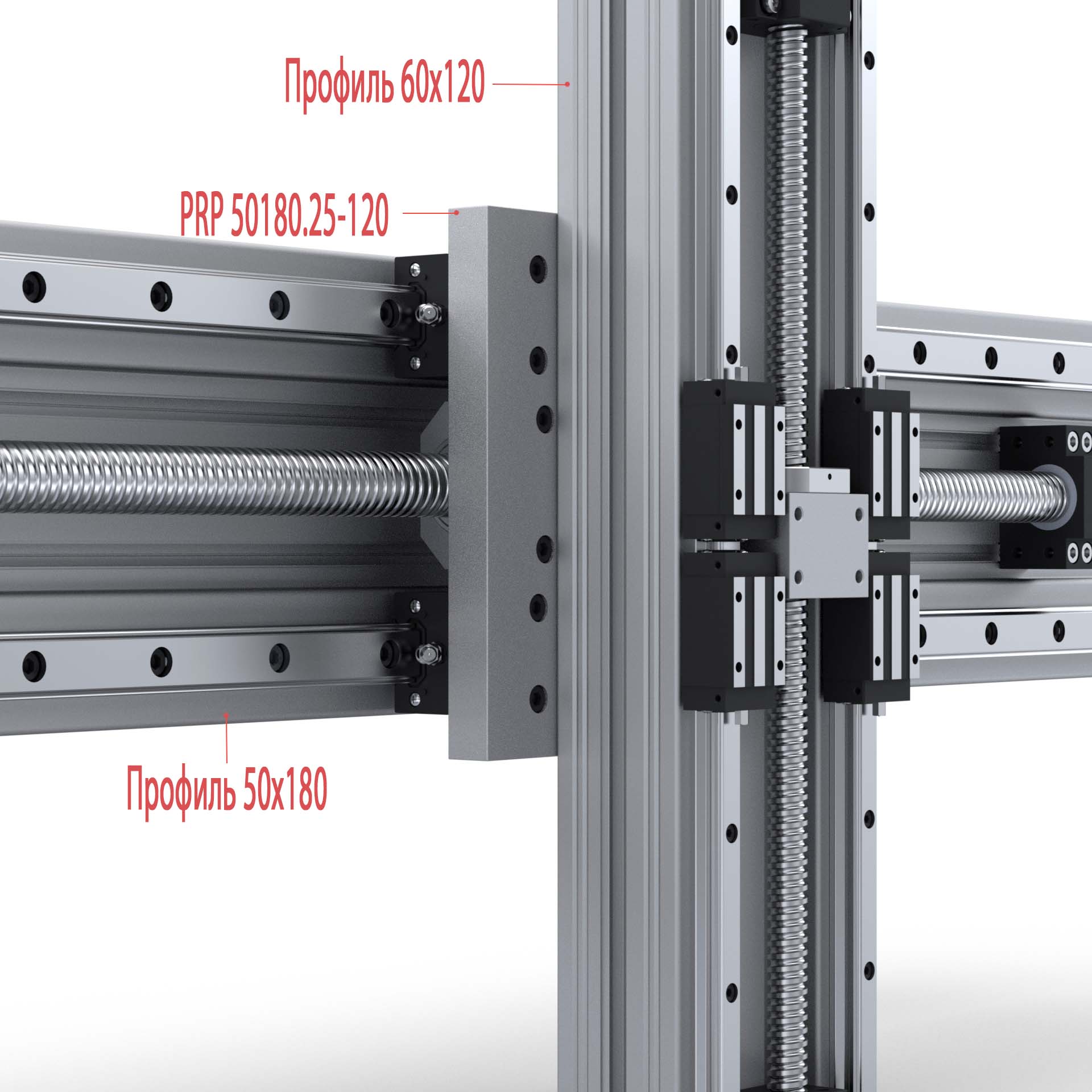

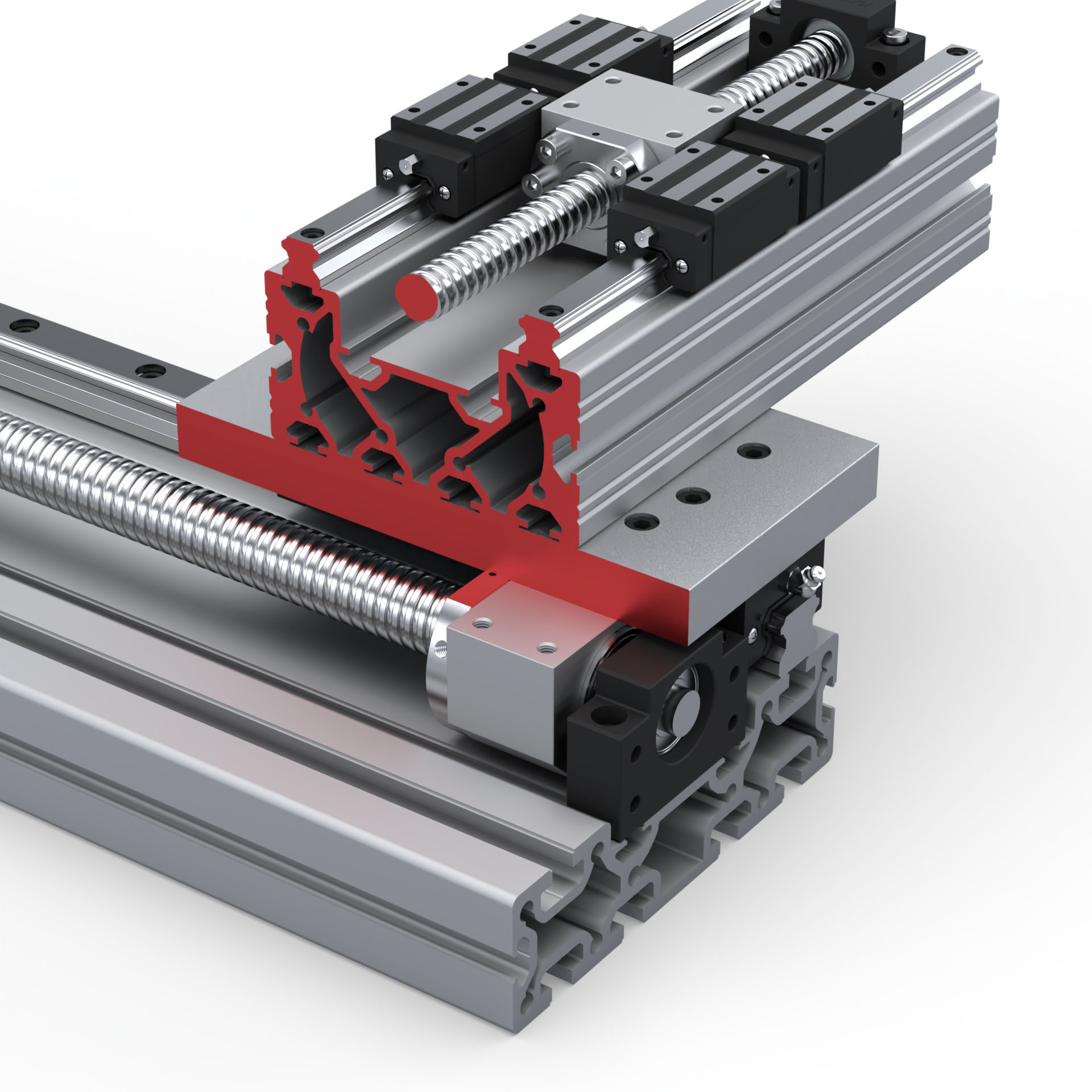

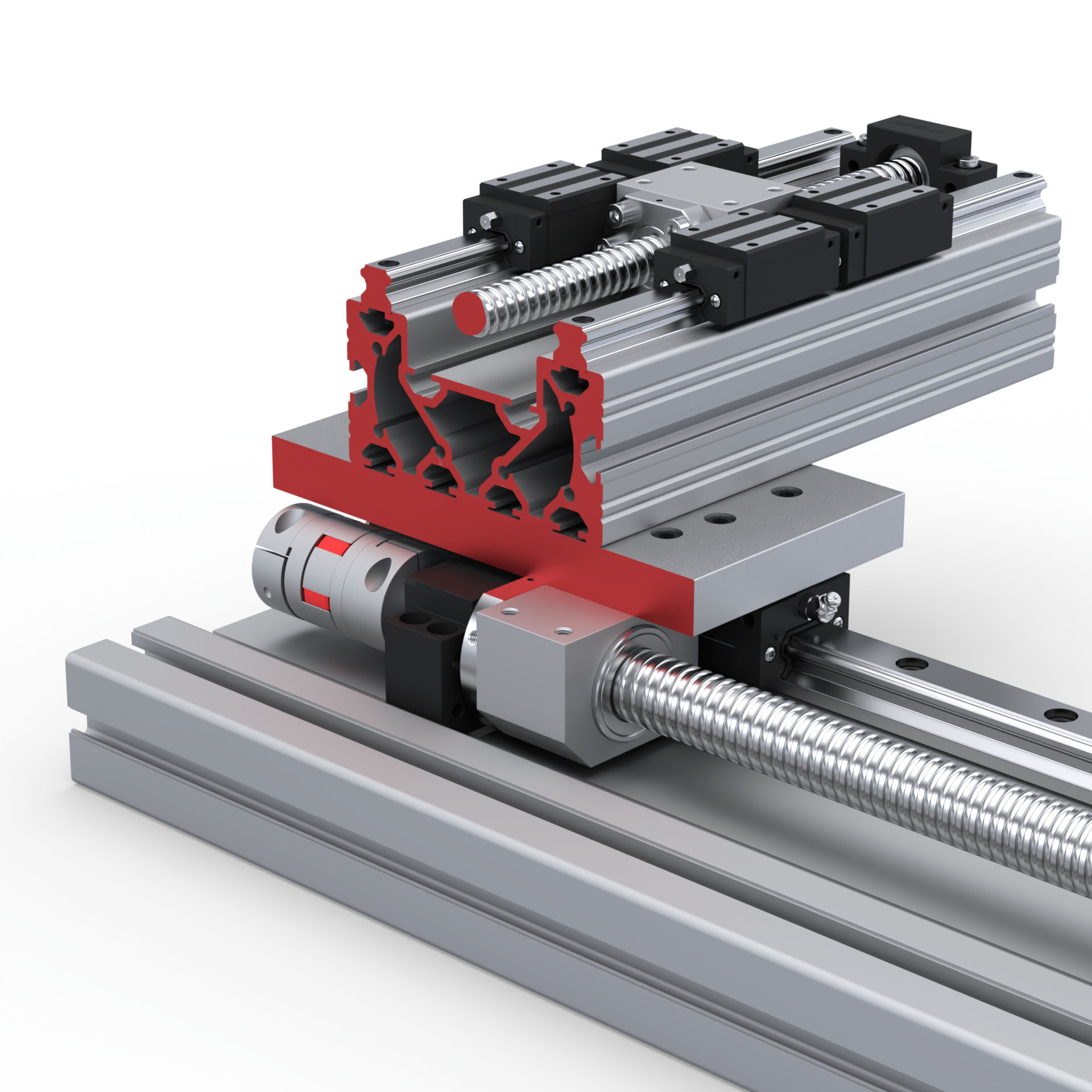

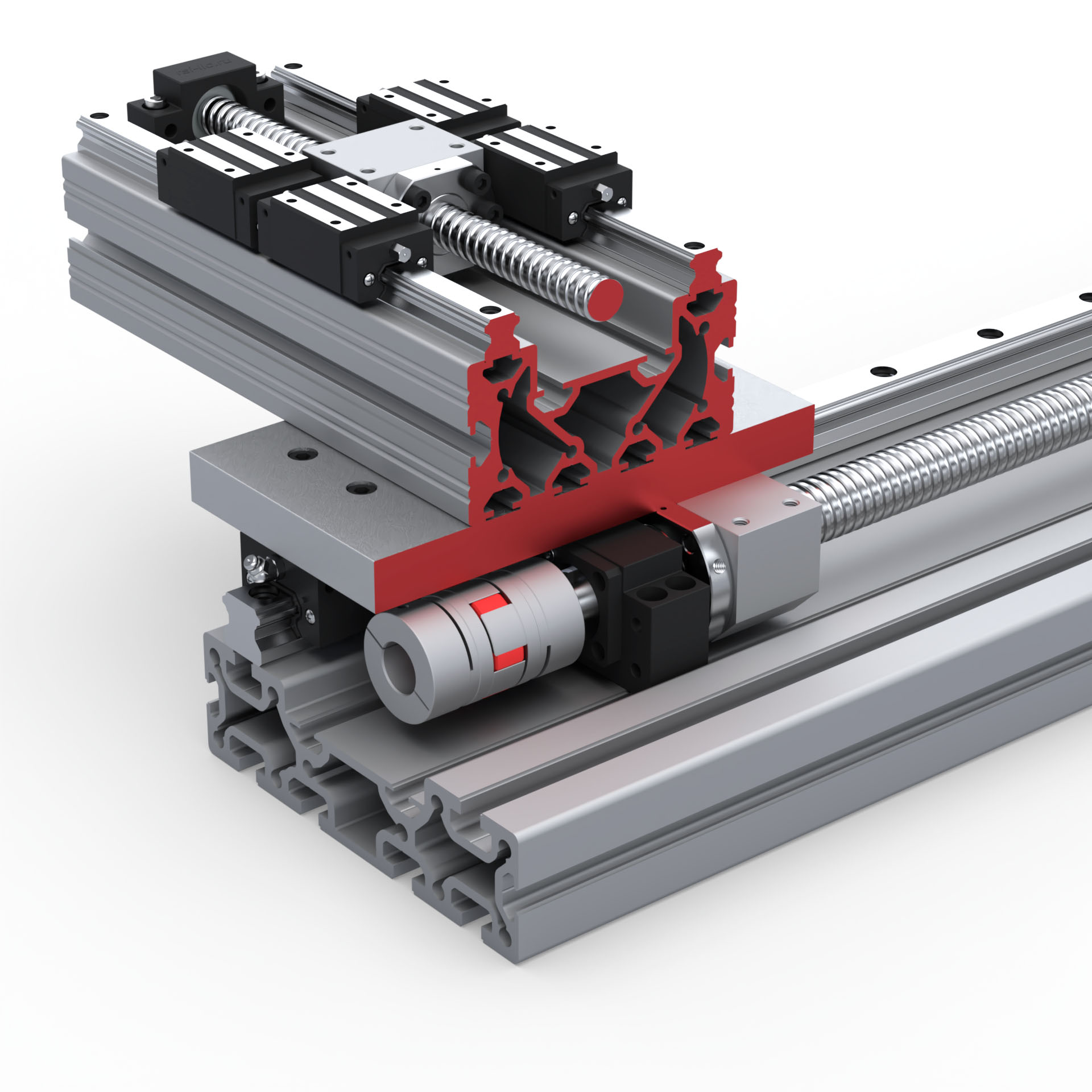

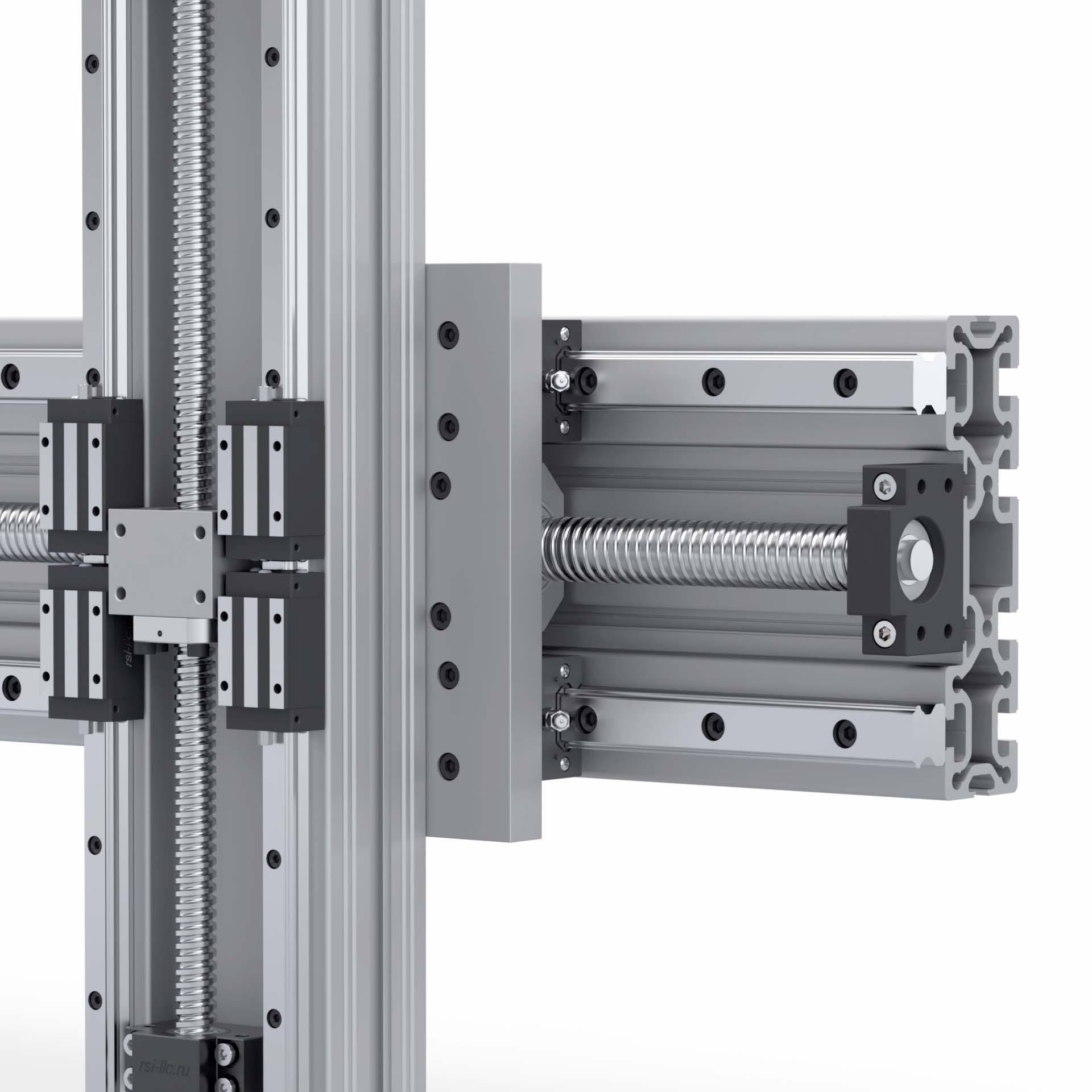

Соединительный узел для станков ЧПУ, предназначенный для сборки линейных направляющих с осью Z/шпинделем/лазерной головой и т.п.

Плоскостность, прямолинейность и параллельность, поверхностей соответствует степени точности 10 согласно ГОСТ 24643-81 (ДОПУСКИ ФОРМЫ И РАСПОЛОЖЕНИЯ ПОВЕРХНОСТЕЙ ЧИСЛОВЫЕ ЗНАЧЕНИЯ)

Технические характеристики:
  • Материал: Алюминиевый сплав АД31Т1

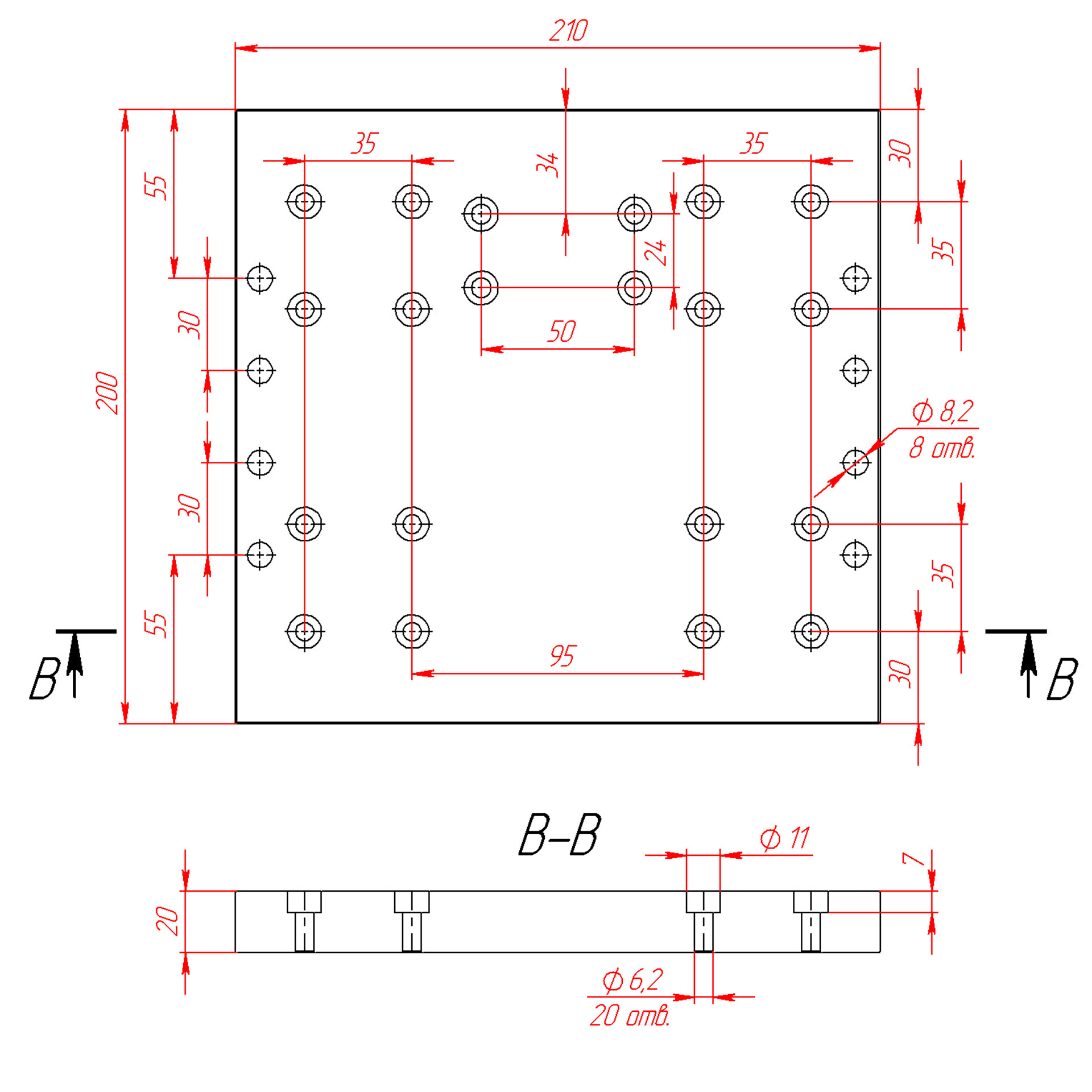

  • Габариты: 200 × 220 × 18 мм.

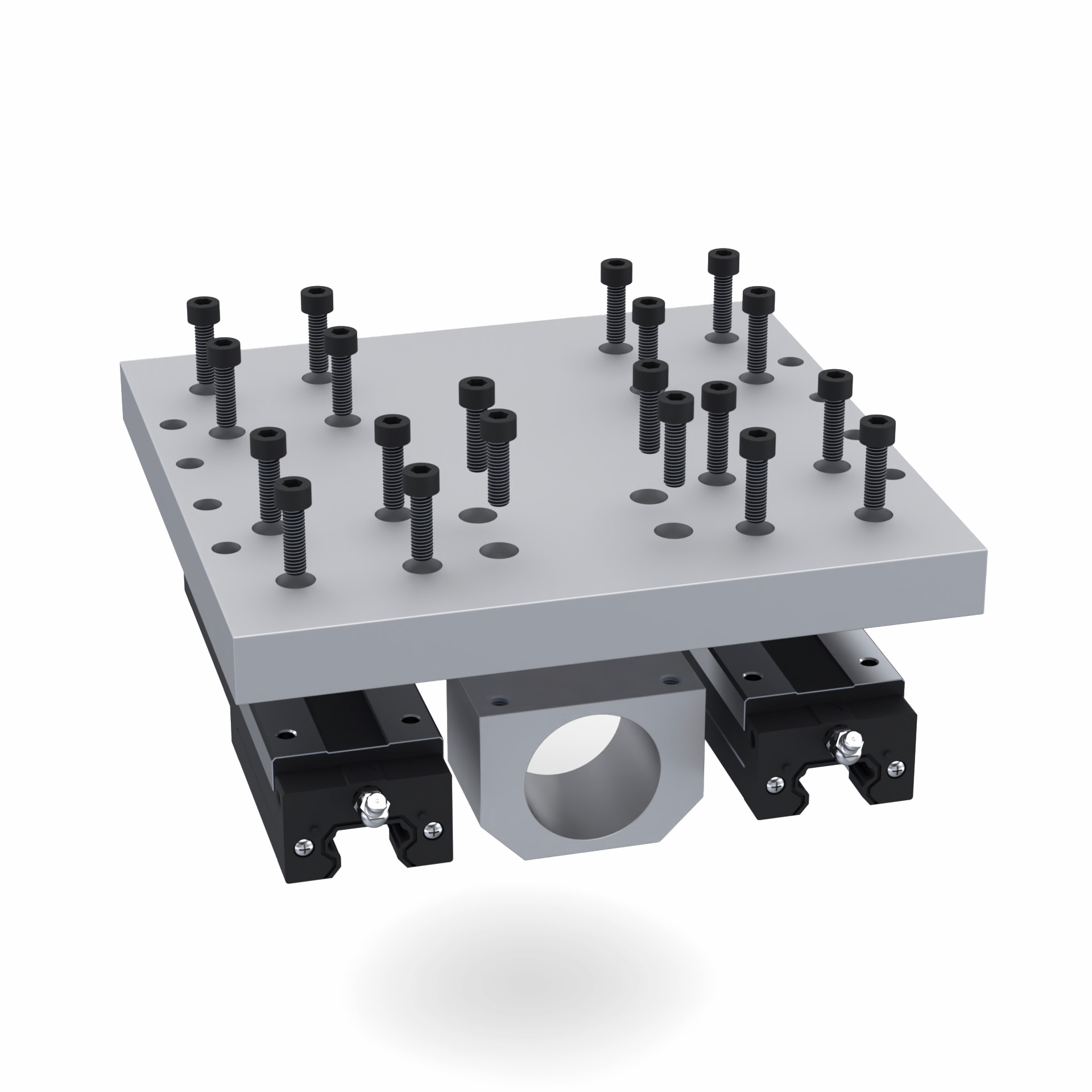

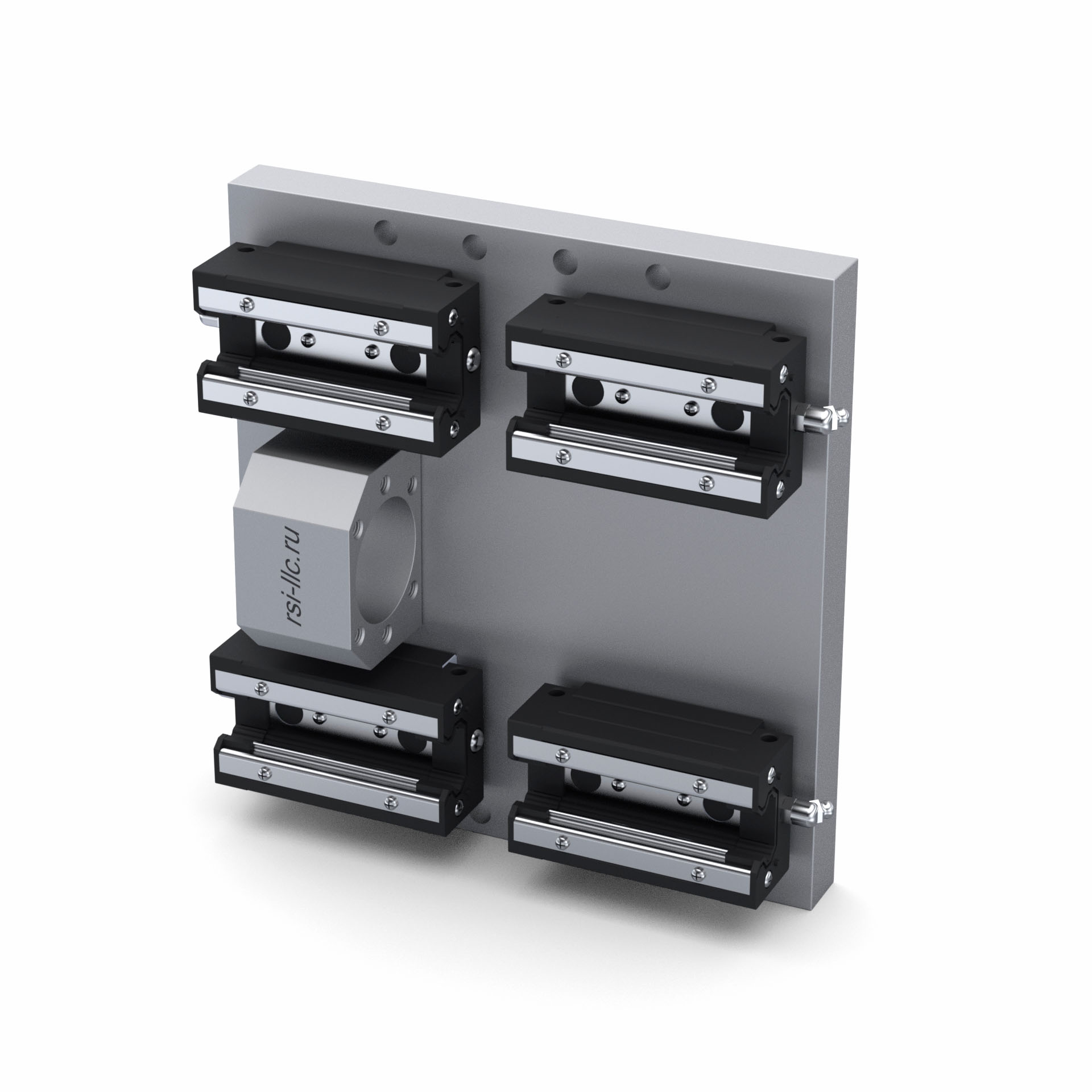

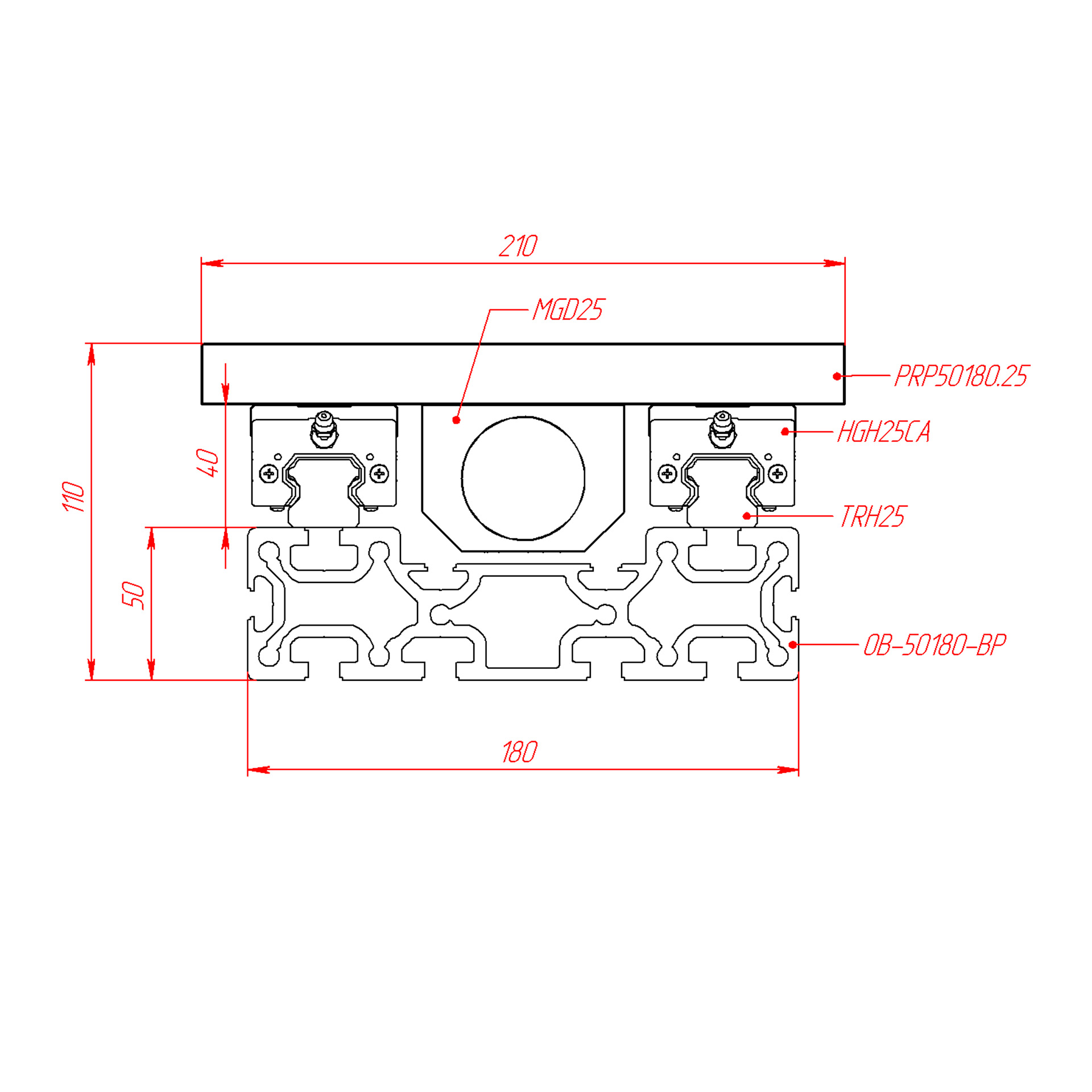

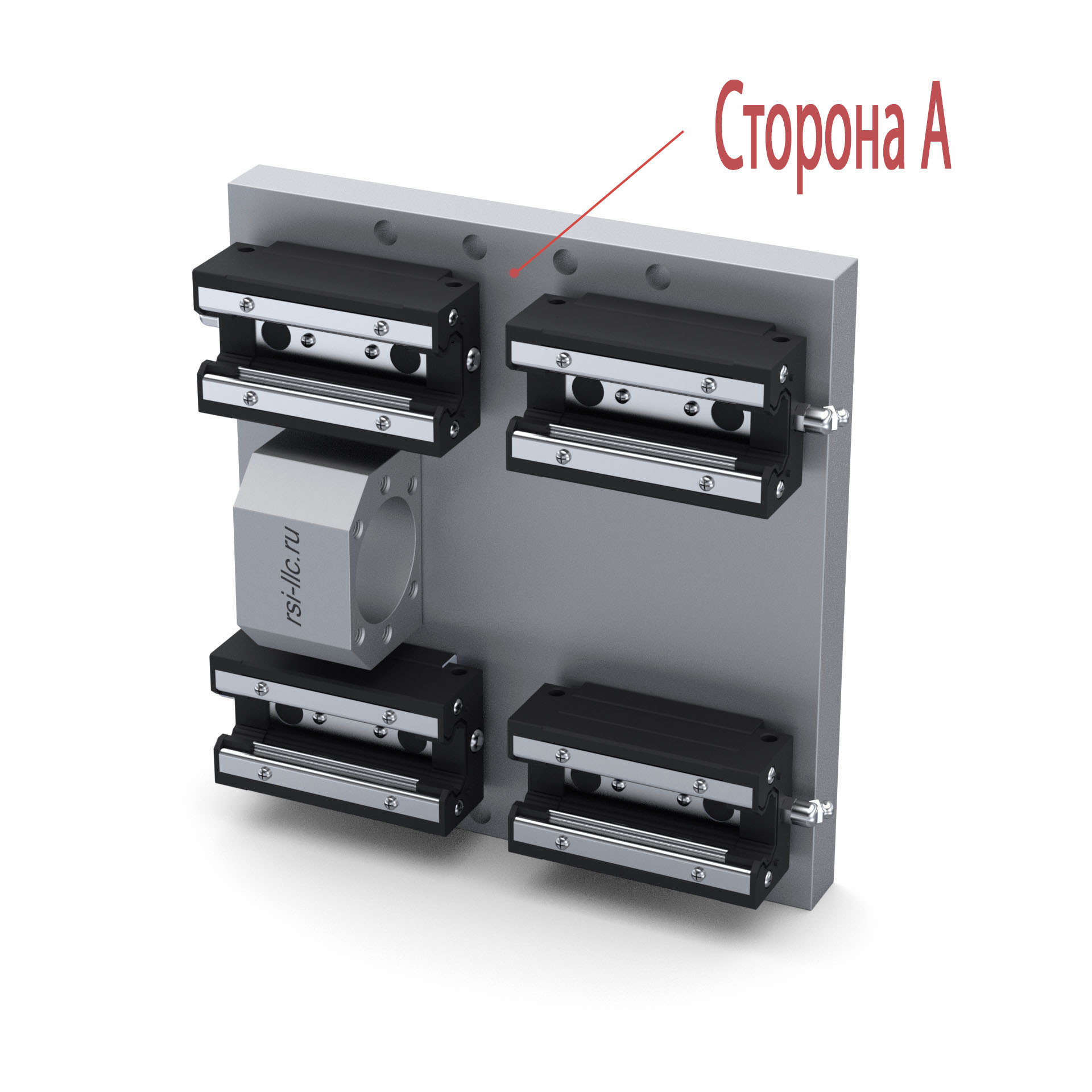

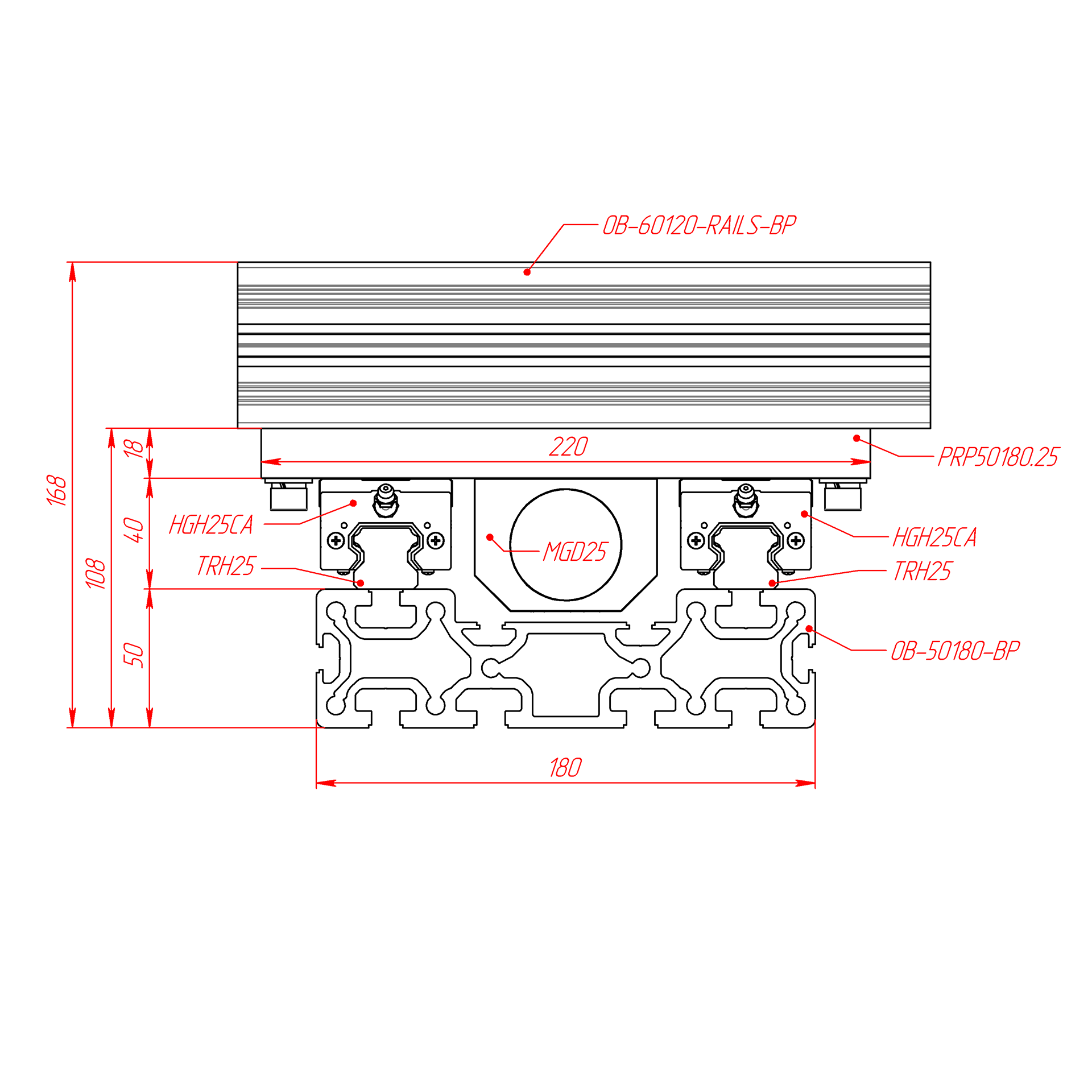

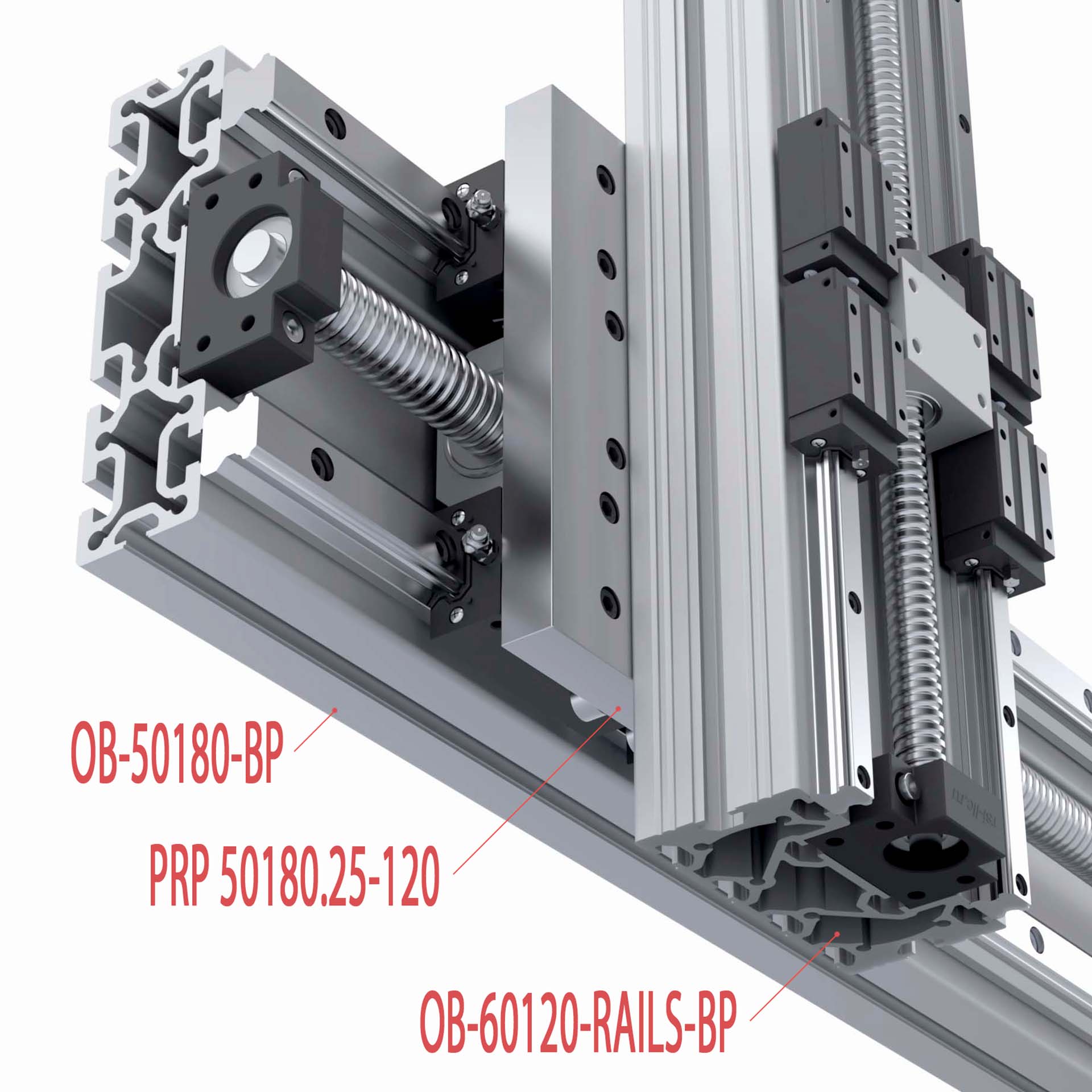

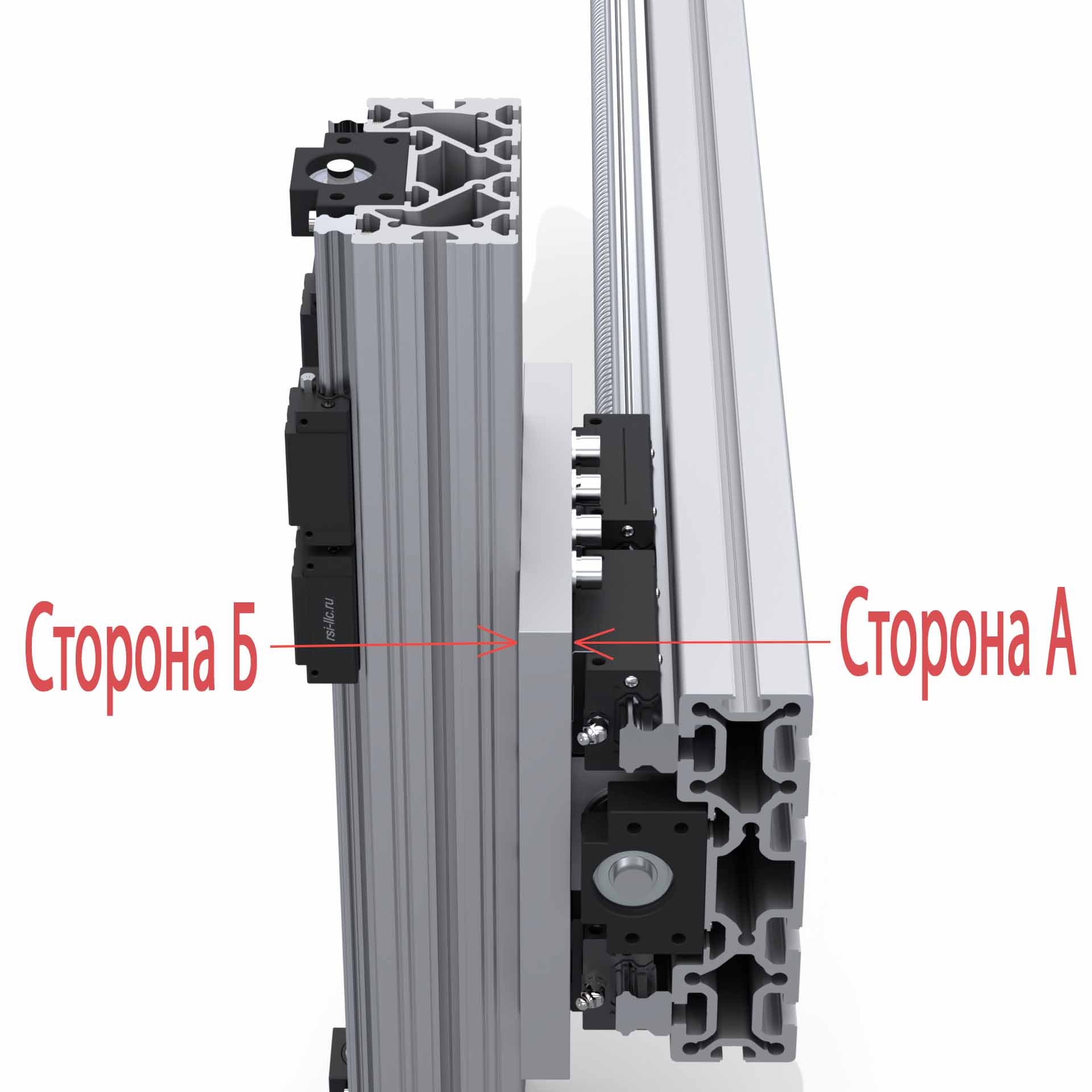

  • Сторона А: Посадочные места под 4 каретки HGH25CA и держатель гайки ШВП SFU2505 / SFU2510. Крепление на винты M6x16 DIN912. Предназначена для установки на линейные направляющие, смонтированные на станочном профиле OB-50180-BP.

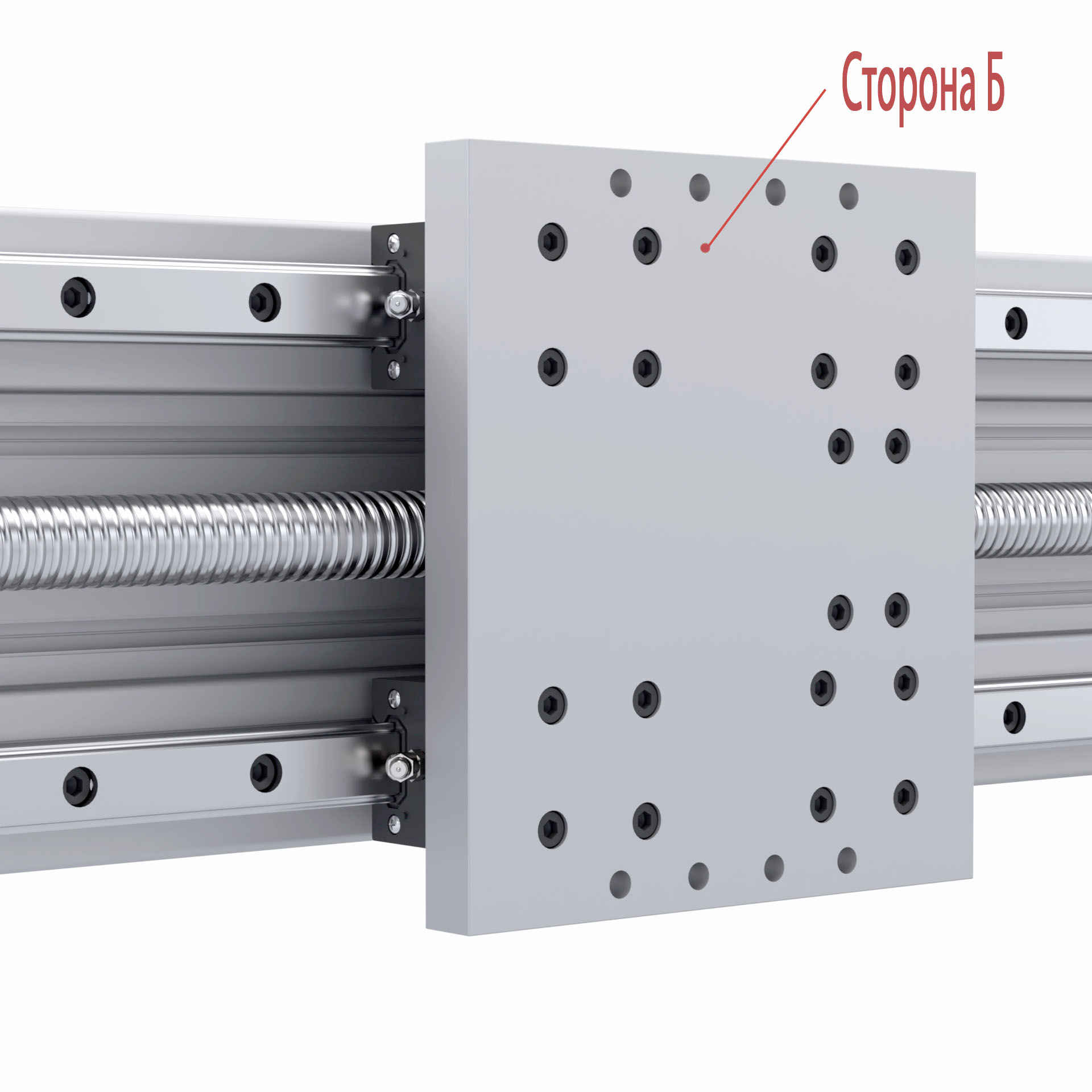

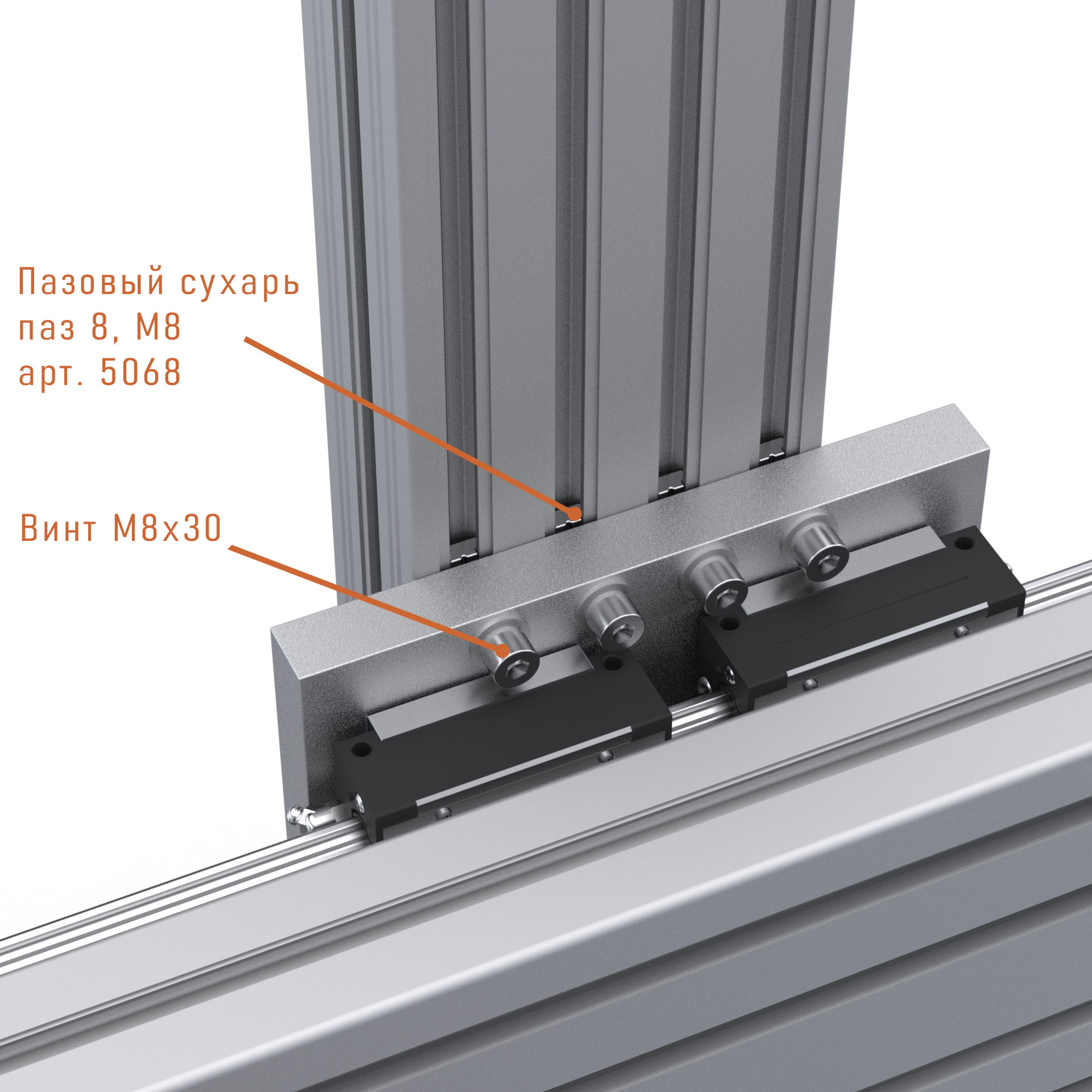

  • Сторона Б: Крепежные отверстия под пазы профиля OB-60120-RAILS-BP.
Конструктивные особенности:

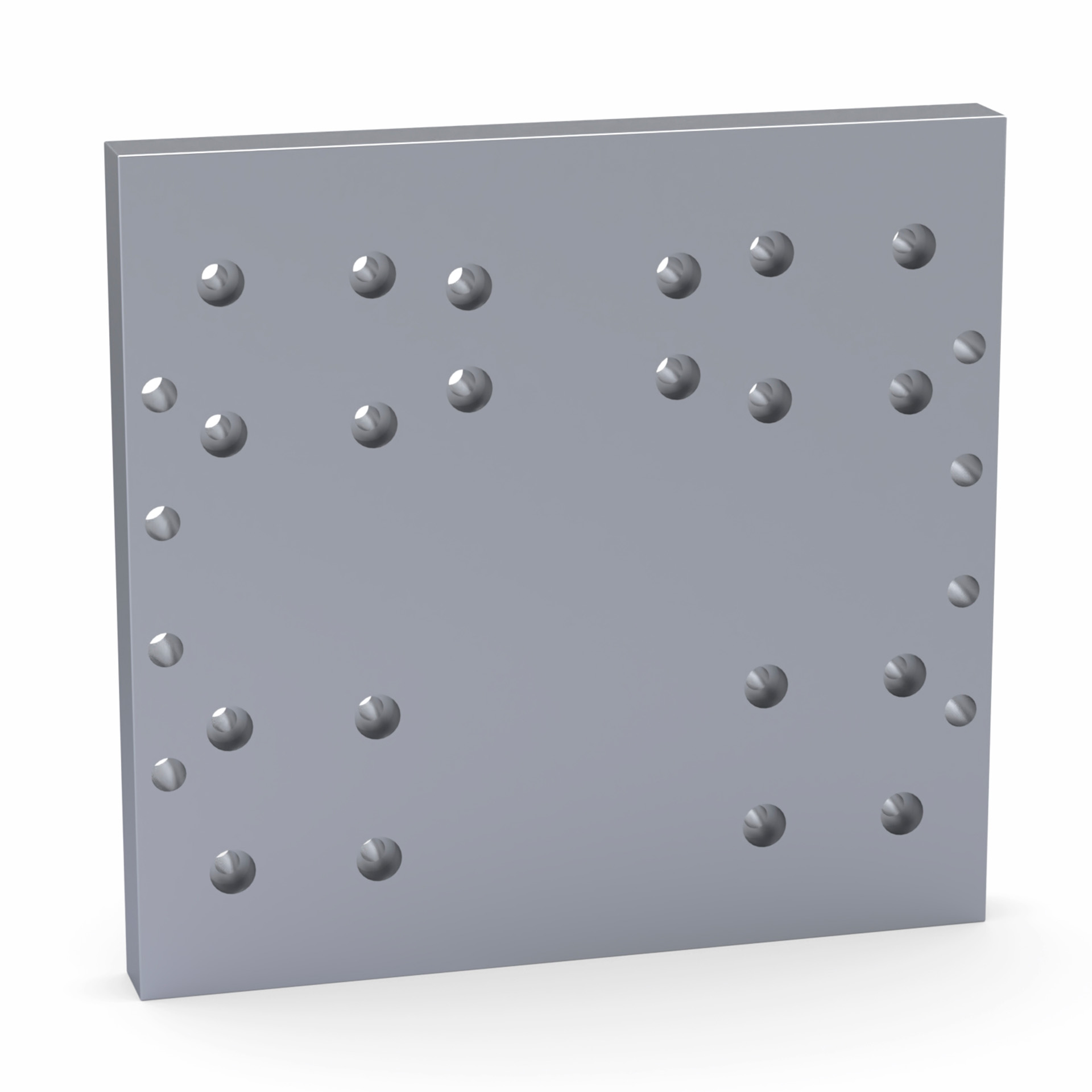

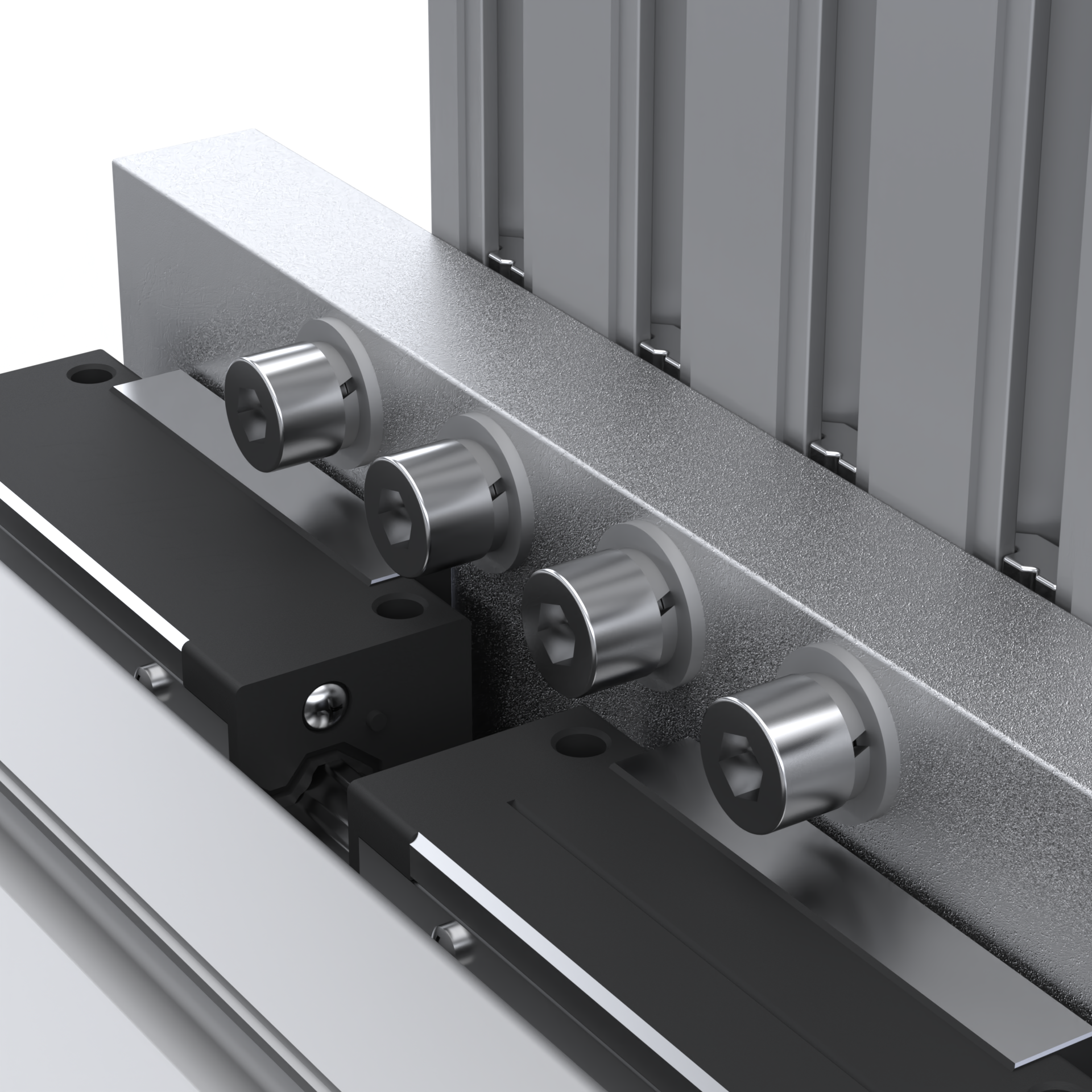

  • Скрытый монтаж: Крепежные отверстия выполнены с цековками — головки винтов утапливаются заподлицо, не выступая над плоскостью пластины.

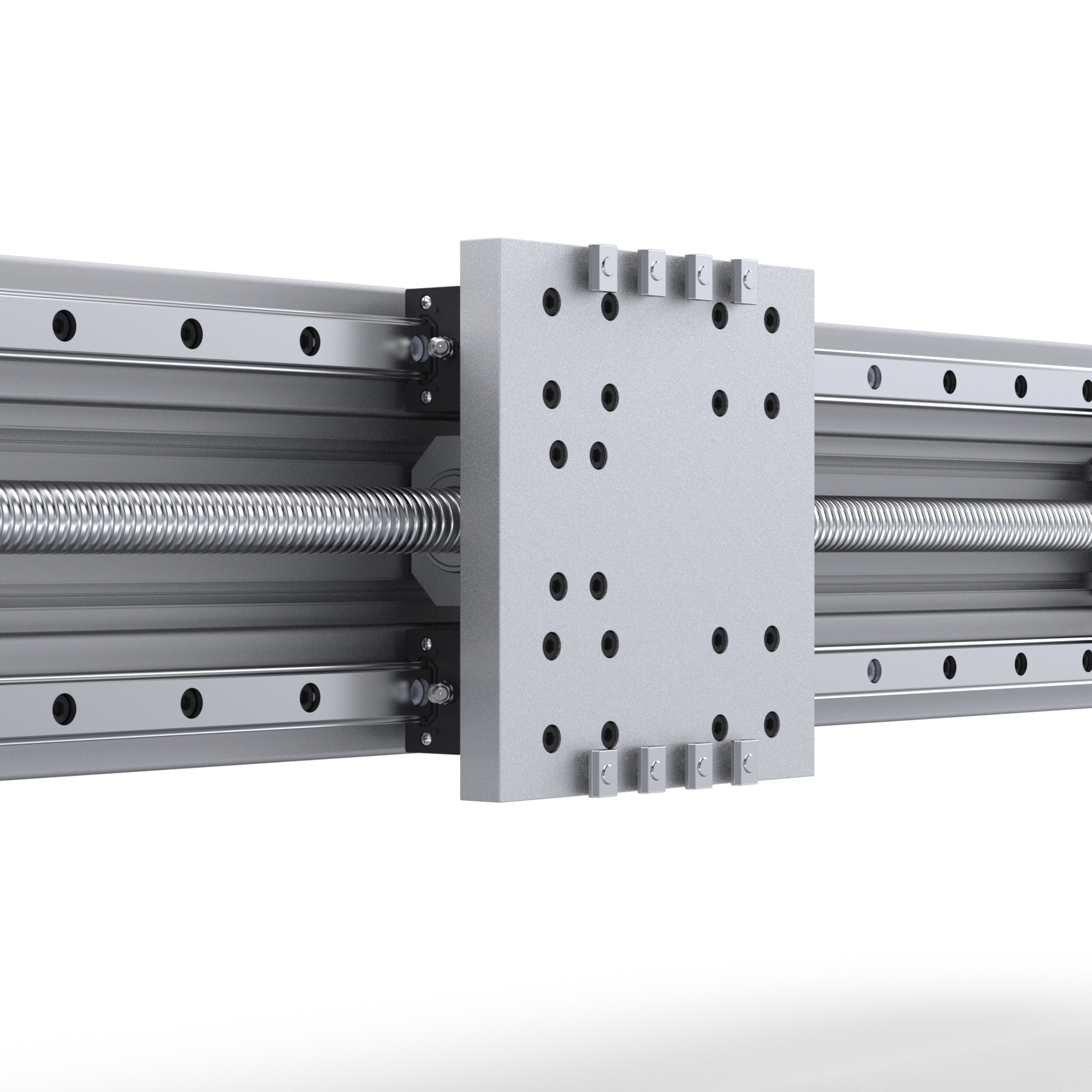

  • Увеличенный ход: Смещение отверстий под гайку ШВП относительно центра пластины, позволяет максимально использовать длину перемещения оси при компактных общих габаритах узла.

Характеристики

Артикул:
 PRP-50180.25-120
Длина, мм:
 200
Толщина, мм:
 18
Ширина, мм:
 220
Материал:
 Алюминий
Покрытие:
 Без покрытия
Вес, кг:
 2.2
