Комплект торцевых пластин 40х150 мм

375.00 руб.

Цена за 1 шт.

Количество

В корзину

ПОД
ЗАКАЗ

Товар отсутствует или в наличии недостаточно?
Срок под заказ: 1-3 рабочих дня

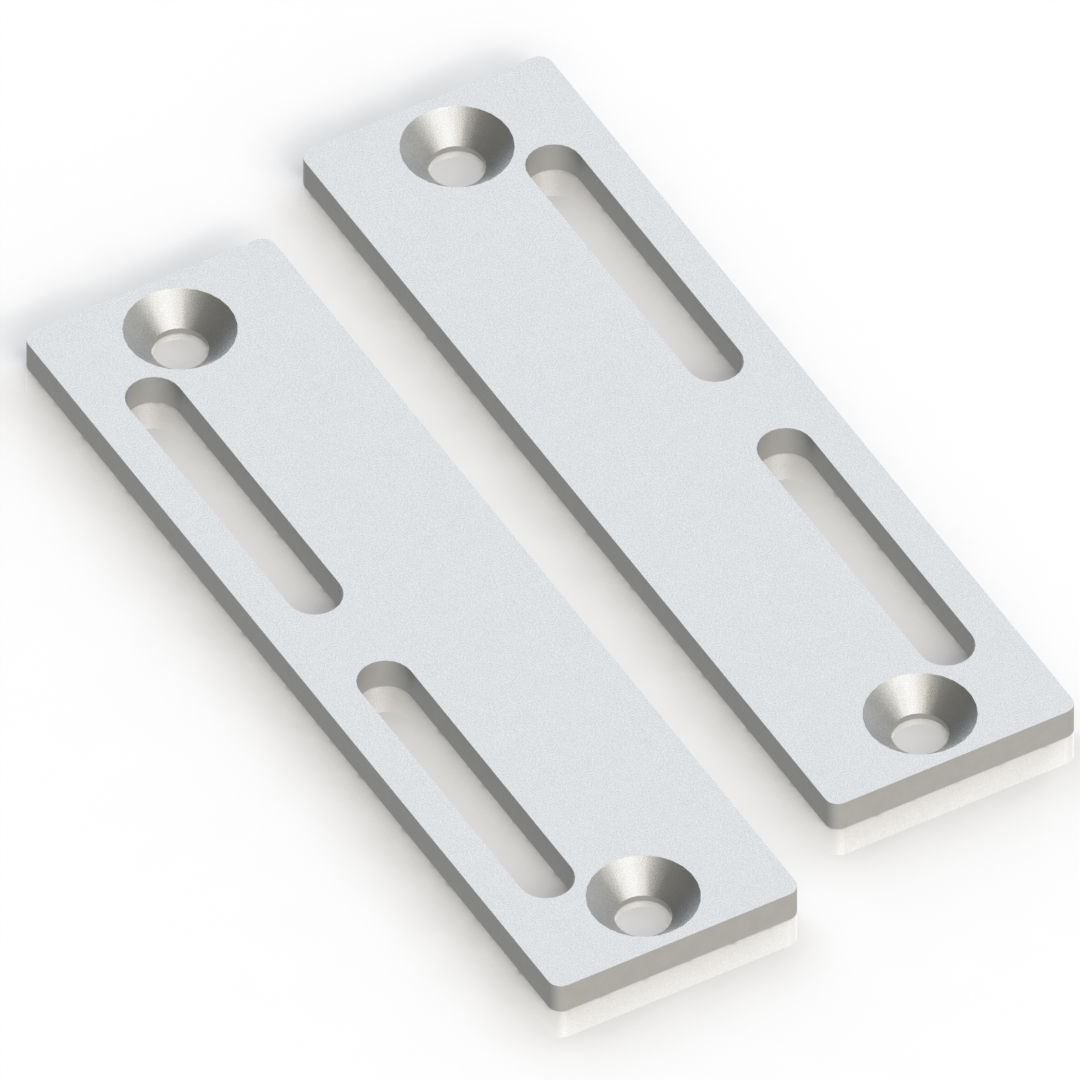

Комплект из 2х стальных пластин для крепления ступеней к профилям.

Пластины окрашены порошковой полимерной краской в цвет RAL7035.

Загрузить:

3Д модель пластины (SPFS40150.STEP)

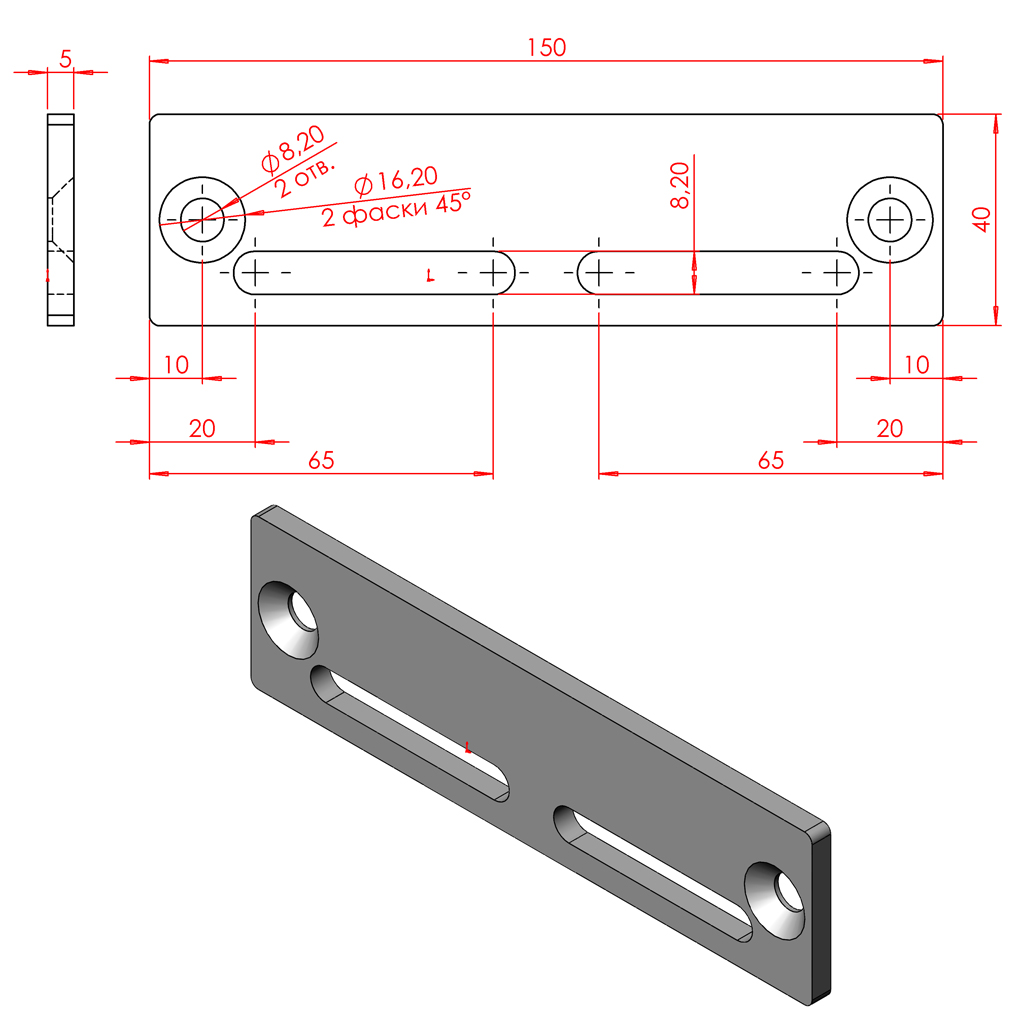

Чертёж пластины (SPFS40150.pdf)

Не забудьте купить комплект крепежа к пластине арт. SPFS40150:

К профилям серии 30 (30х90, 30х120)

1. Винт 8х25 DIN7991 - 4 шт.

2. Сухарь пазовый закладной с пружинкой М8 серия 30, арт. 2A12.A41A.01 - 4 шт.

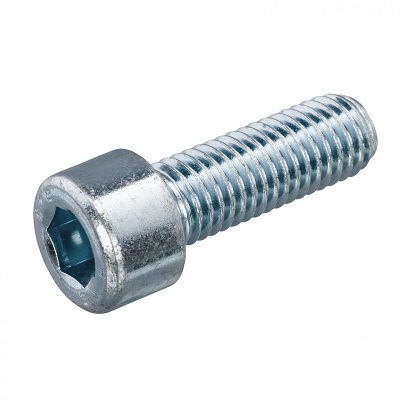

3. Винт 8х12 DIN912 - 4 шт. / или Винт 8х12 ISO7380 - 4 шт.

К профилям серии 40 (40х120, 40х160)

1. Винт 8х25 DIN7991 - 4 шт.

2. Сухарь пазовый закладной с пружинкой М8 серия 40, арт. 5260 - 4 шт.

3. Винт 8х16 DIN912 - 4 шт. / или Винт 8х16 ISO7380 - 4 шт.

SPFS40150 | Комплект (2 шт.) пластин крепления ступени 40х150 мм
