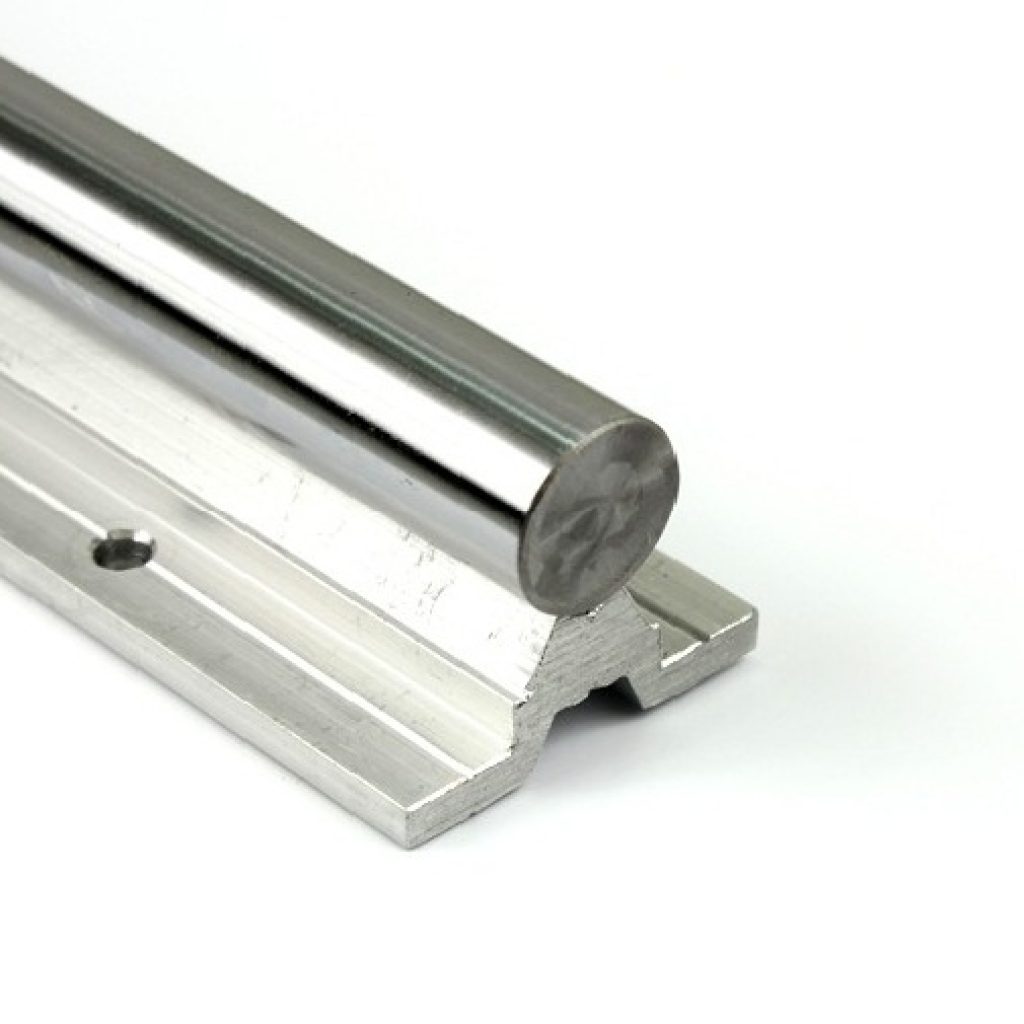

TBR-C25 | Цилиндрический рельс D25мм

Рельс SBR-C16

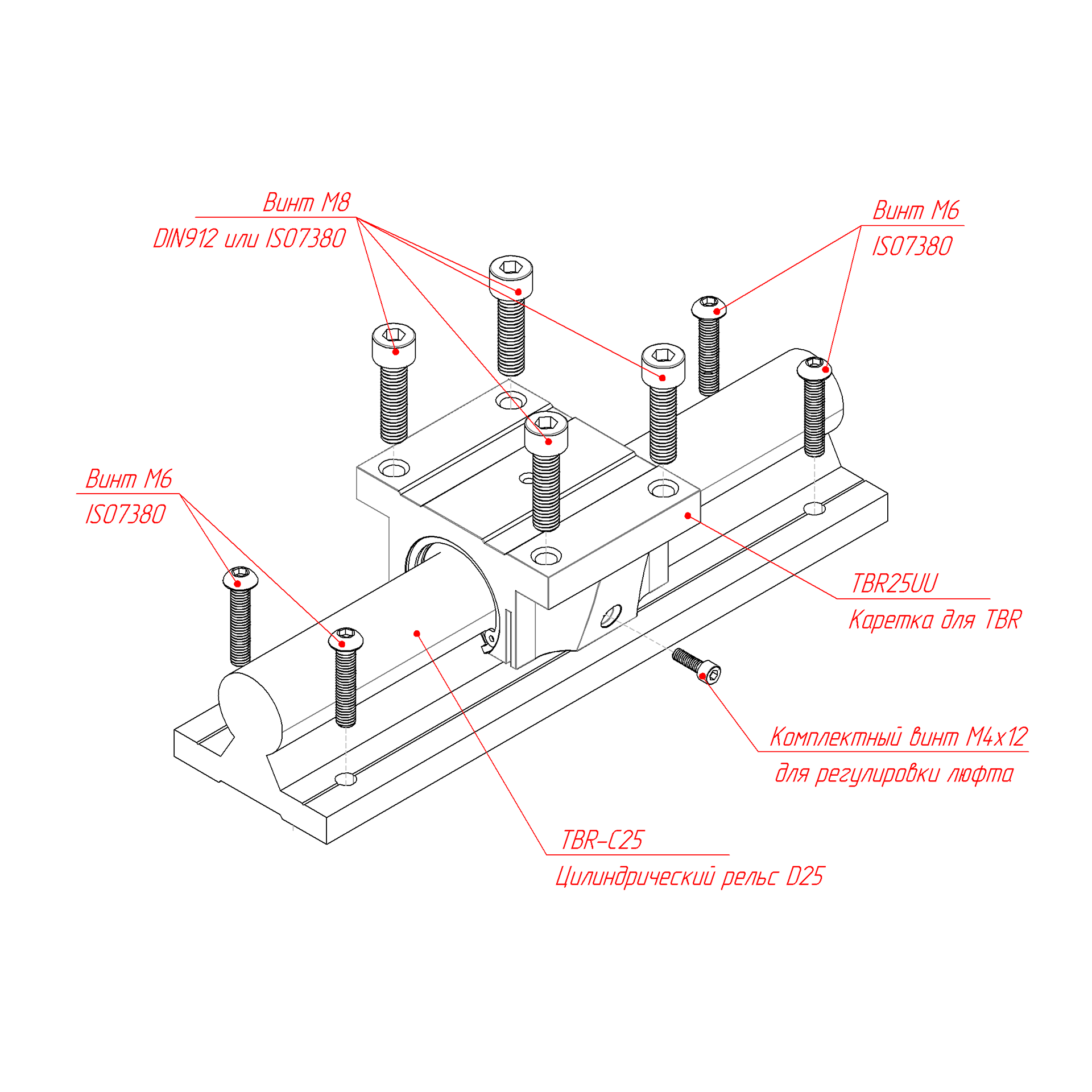

Установка каретки TBR25UU на цилиндрический рельс d25

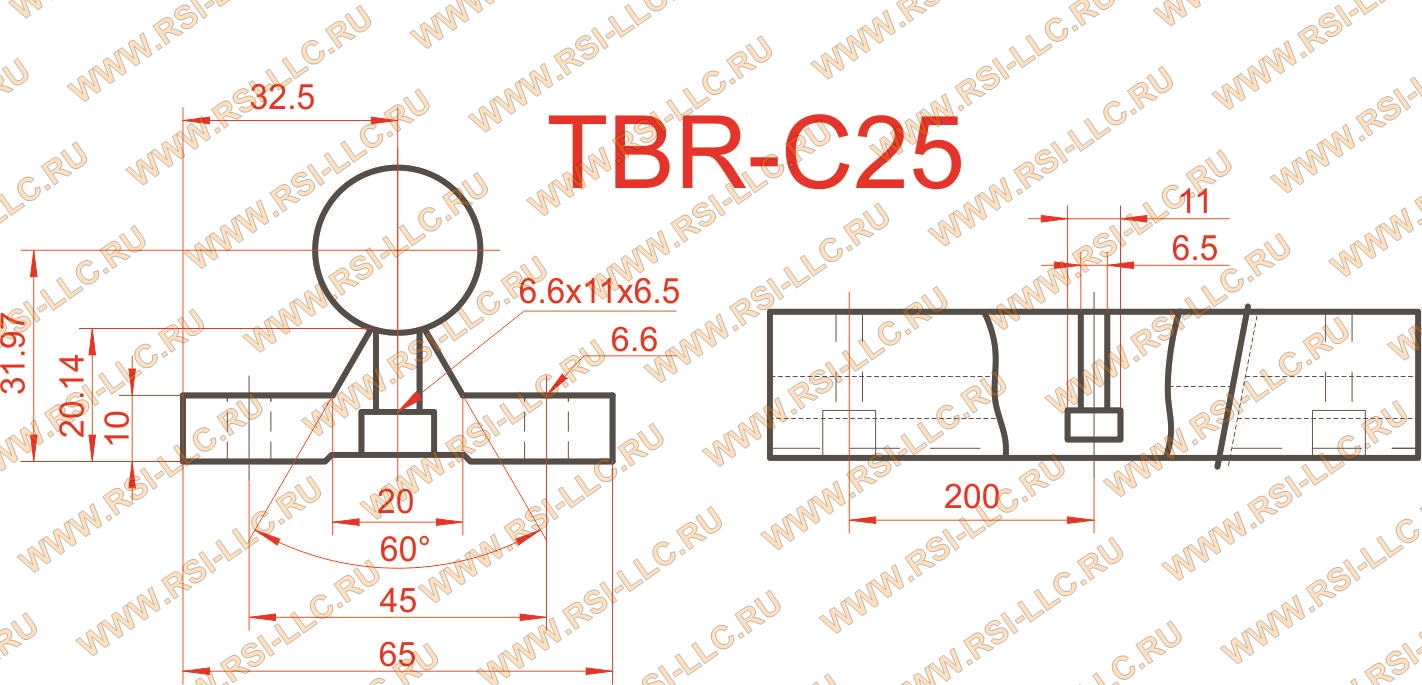

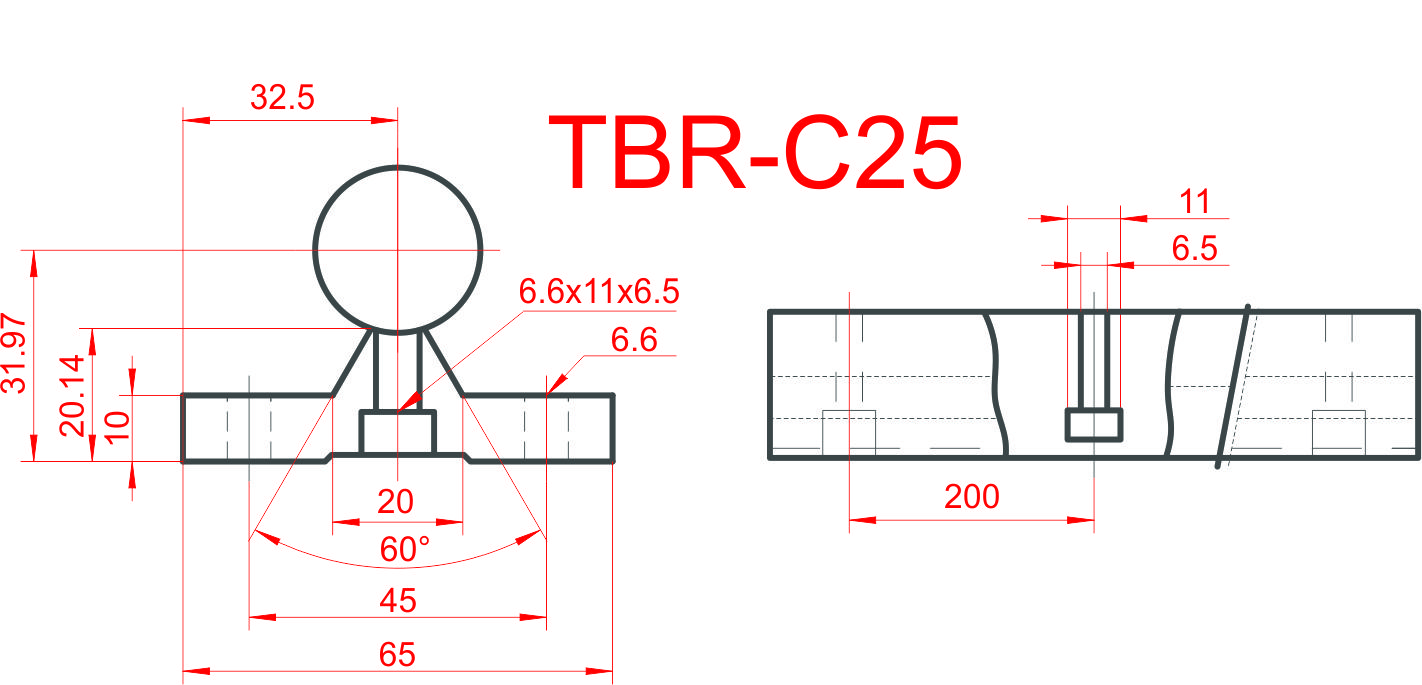

Чертеж цилиндрической направляющей рельсы TBR25
TBR-C25 | Цилиндрический рельс D25мм изображение 3
5 600.00 руб. от 1 м
от 3 м 5 488.00 ₽ −2%
от 6 м 5 376.00 ₽ −4%
от 9 м 5 264.00 ₽ −6%
от 15 м 5 152.00 ₽ −8%
от 21 м 5 040.00 ₽ −10%
от 30 м 4 928.00 ₽ −12%
Наличие TBR-C25 | Цилиндрический рельс D25мм
На складе 70 м
В пути 400 м
Подобрать комплекты сопутствующих крепежных элементов
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами
3 м
Добавить
Купить с резкой пополам · бесплатно
1.5+1.5 м
Добавить

Файлы для скачивания

3D Модель · STEP
STEPСкачать
TBR-C25 | Цилиндрический рельс D25мм (3D Модель).STEP
3D Модель · архив ZIP
ZIPСкачатьАрхив ZIP
TBR-C25 | Цилиндрический рельс D25мм (3D Модель).ZIP

Описание

Рез осуществляется абразивной отрезной пилой, в следствие чего:
Точность реза составляет ±5мм. Кроме этого, заказанная длина может быть на 10 мм короче (толщина диска + биение отрезной пилы). Угол реза в 90 градусов не гарантируется. На концах возможны цвета побежалости, Просьба учитывать эти условия при заказе продукции.
Для получение большей точности предусмотрите соответствующий припуск в заявке, для последующей самостоятельно обработки в точный размер.
Цилиндрические рельсовые направляющие TBR - это полированные валы, установленные на алюминиевую опору, которая устраняет провисание направляющих на большой длине.
Монтажные отверстия находятся на расстоянии 45 мм. Это позволяет использовать данные рельсы с профилями серии 45 (45х90, 90х90)
Для подбора необходимой Вам цилиндрической направляющей "по нагрузке" -  используйте показатели допустимой статической и динамической нагрузки соответствующих данной рельсе кареток (подшипников).

Характеристики

Артикул:
 TBR-C25
Длина профиля(макс), мм:
 3000
Материал:
 Сталь полированная каленая HRC 60
Вес, кг/м:
 5.6

Комплекты сопутствующих крепежных элементов для арт. TBR-C25

К профилям с пазом 10 мм
Винт М6х20 ISO7380 (полусфера) кл. пр. 10.9×12A11.A31A.01 | Сухарь пазовый c фиксатором, паз 10, М6×1
Винт М6х20 ISO7380 (полусфера) кл. пр. 10.92A11.A31A.01 | Сухарь пазовый c фиксатором, паз 10, М6
50,90 ₽/компл. в наличии
Винт М6х20 ISO7380 (полусфера) кл. пр. 10.9×15073/5335 | Сухарь пазовый, паз 10, М6×1
Винт М6х20 ISO7380 (полусфера) кл. пр. 10.95073/5335 | Сухарь пазовый, паз 10, М6
44,90 ₽/компл. в наличии
Винт М6х20 ISO7380 (полусфера) кл. пр. 10.9×15017 | Т-гайка, Паз 10, М6×1
Винт М6х20 ISO7380 (полусфера) кл. пр. 10.95017 | Т-гайка, Паз 10, М6
26,80 ₽/компл. в наличии
Винт М6х20 ISO7380 (полусфера) кл. пр. 10.9×15545 | Подпружиненный пазовый сухарь, М6, паз 10×1
Винт М6х20 ISO7380 (полусфера) кл. пр. 10.95545 | Подпружиненный пазовый сухарь, М6, паз 10
46,80 ₽/компл. в наличии
