Описание
Загрузить:

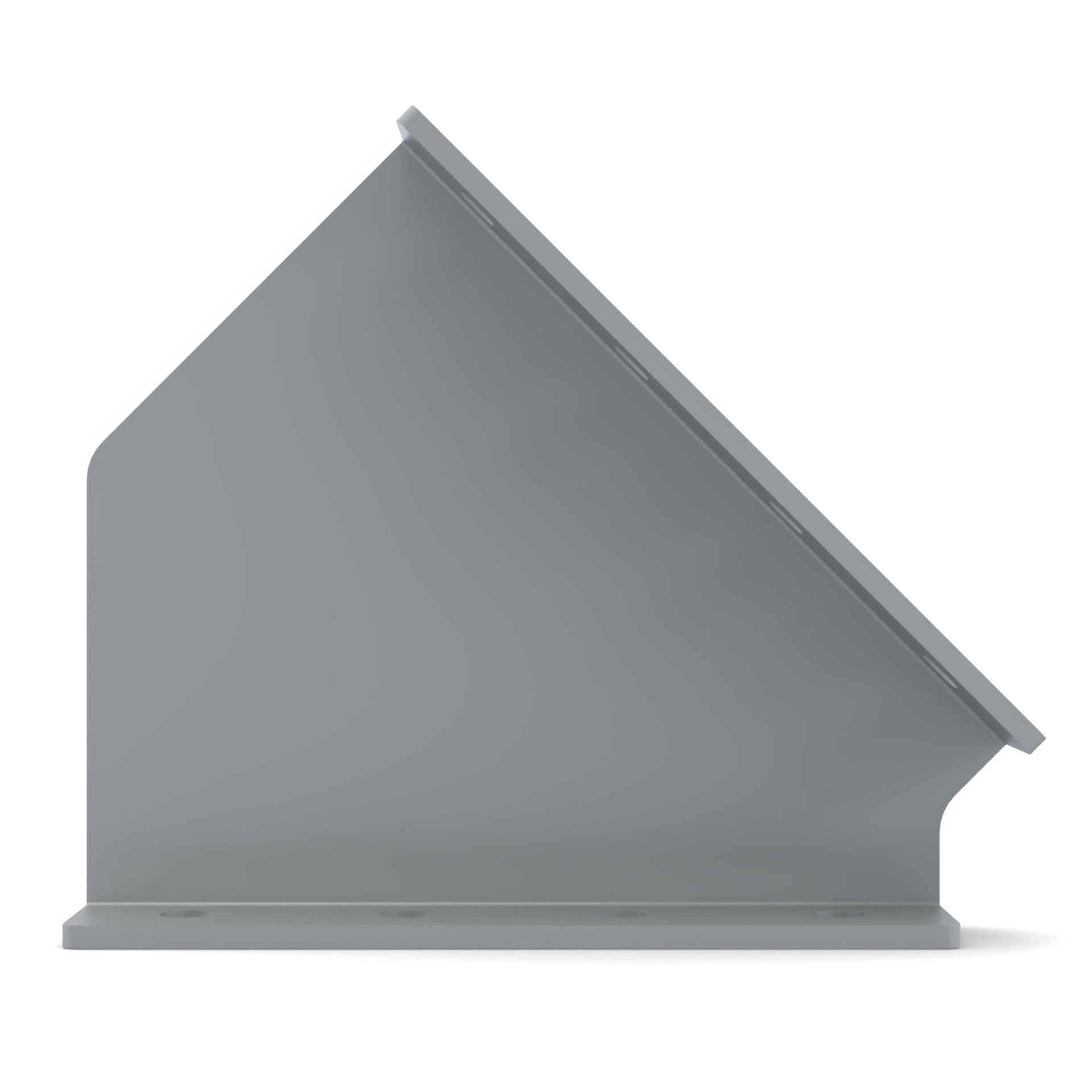

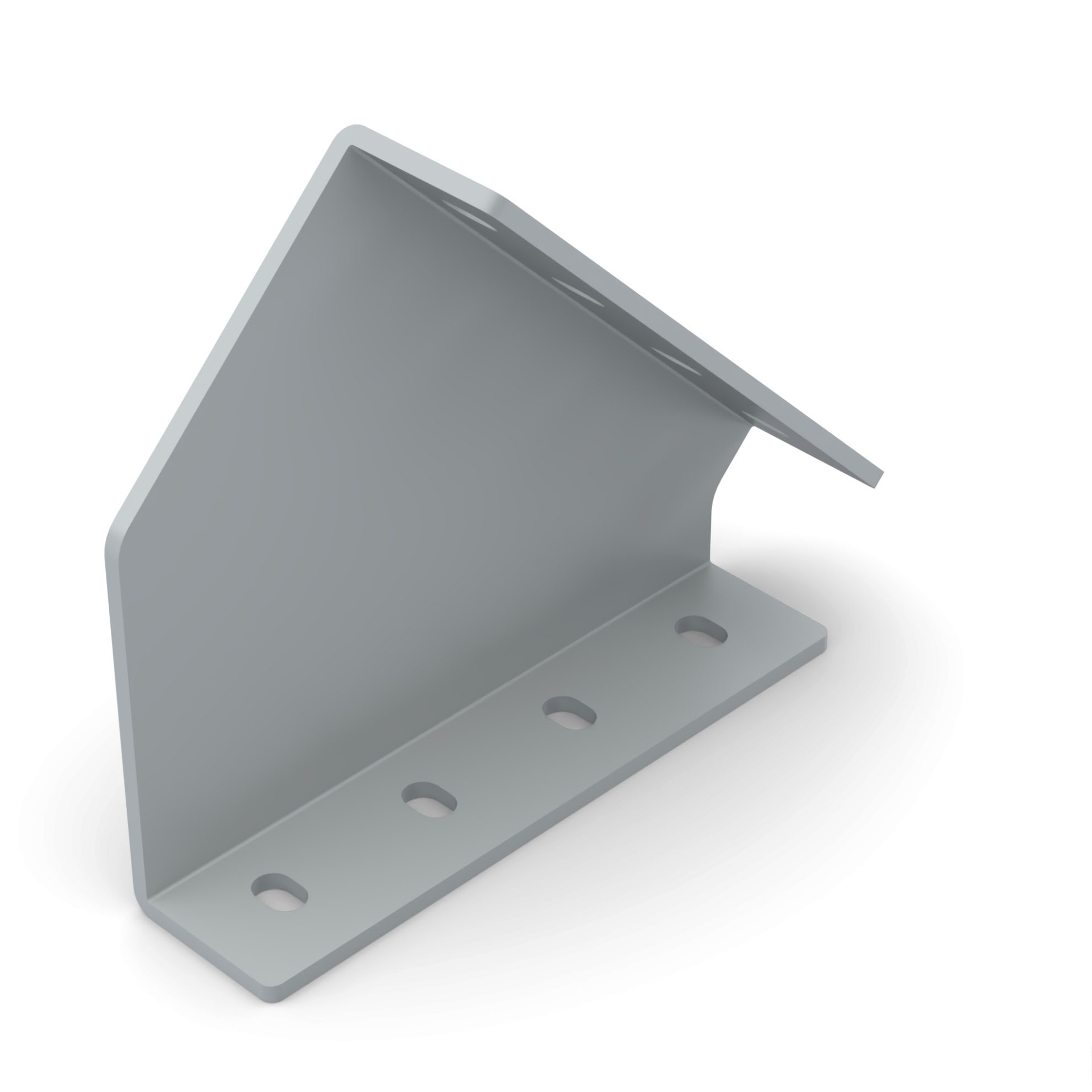

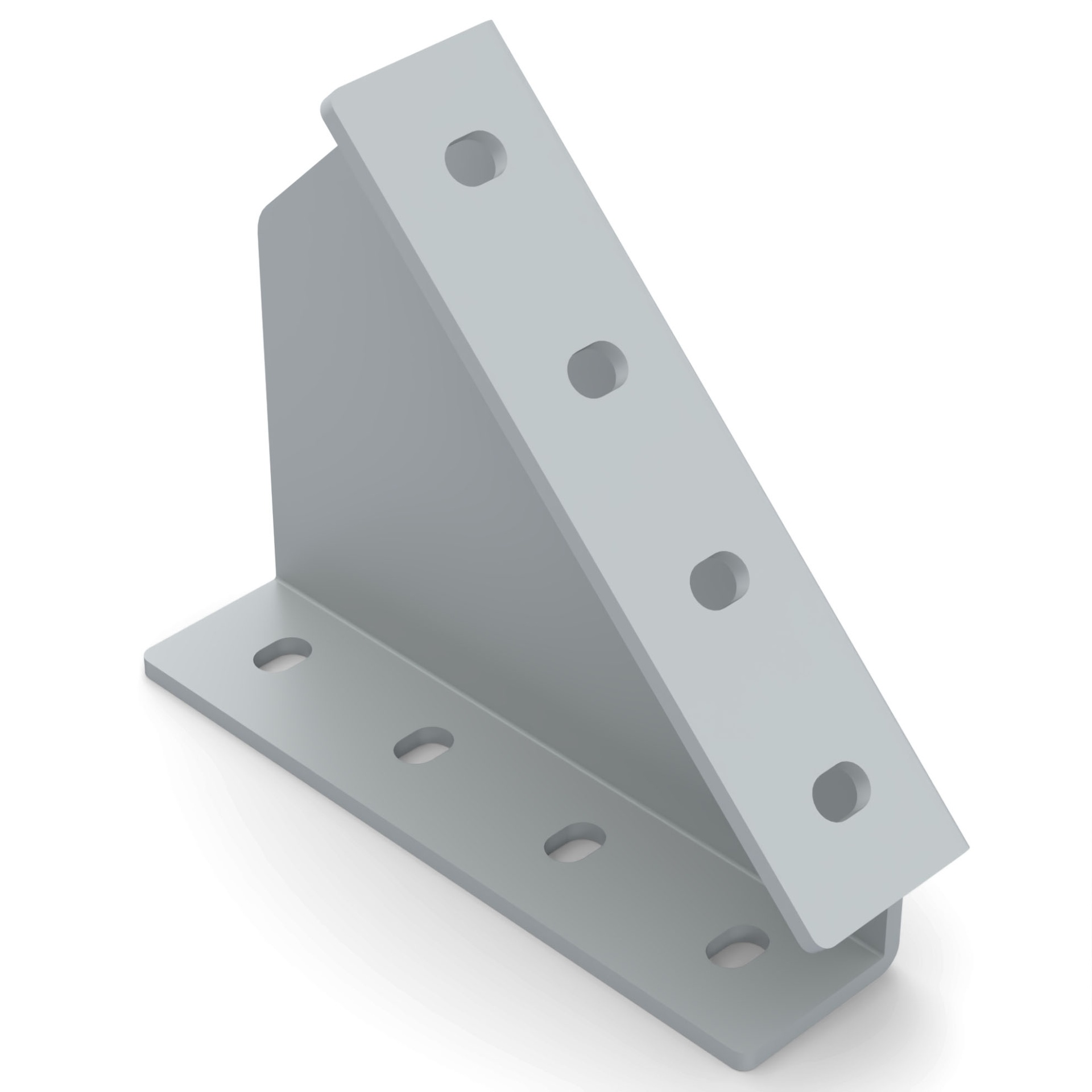

- 3D - Уголок арт. 4016045 (40х160 угол 45 градусов) (
4016045.STEP)

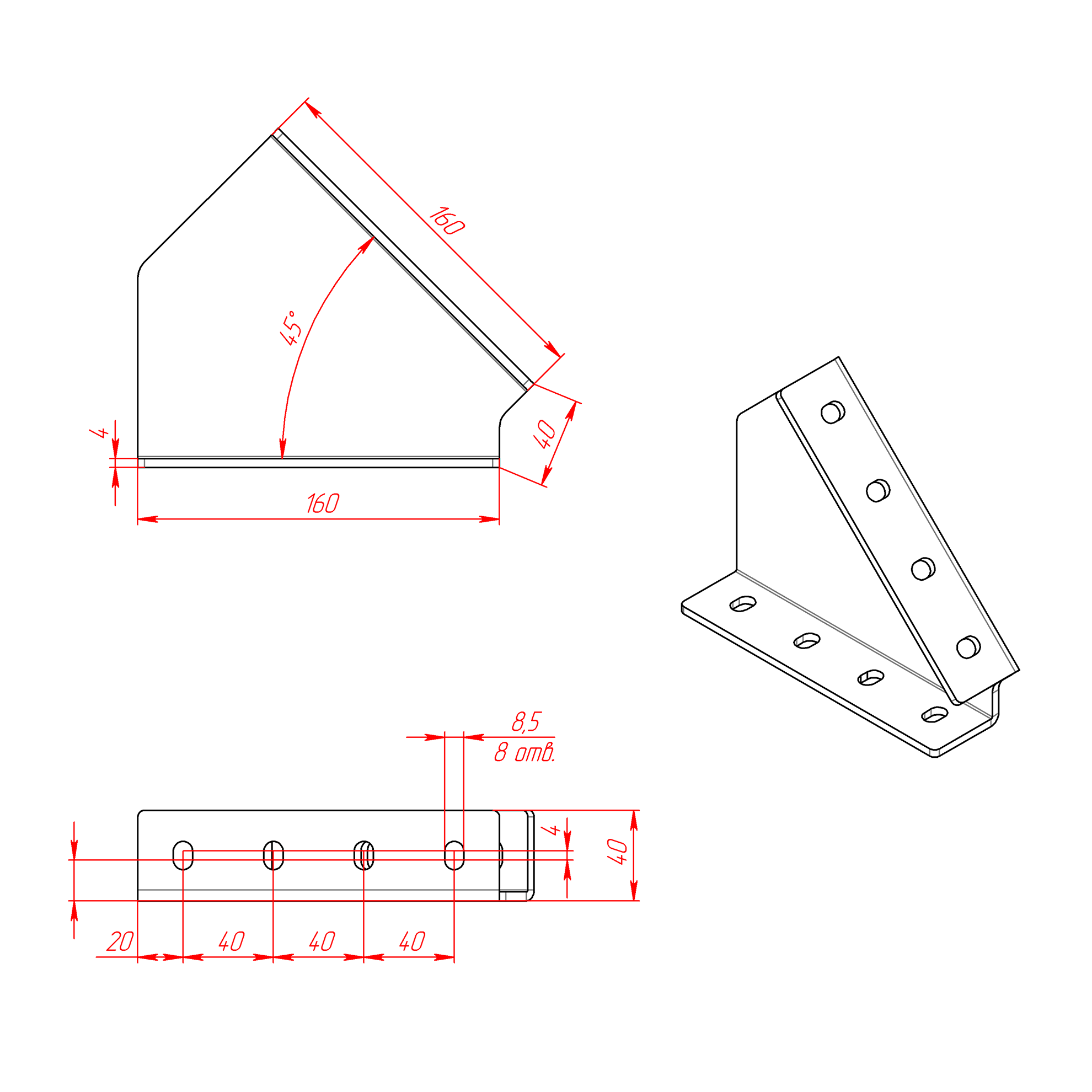

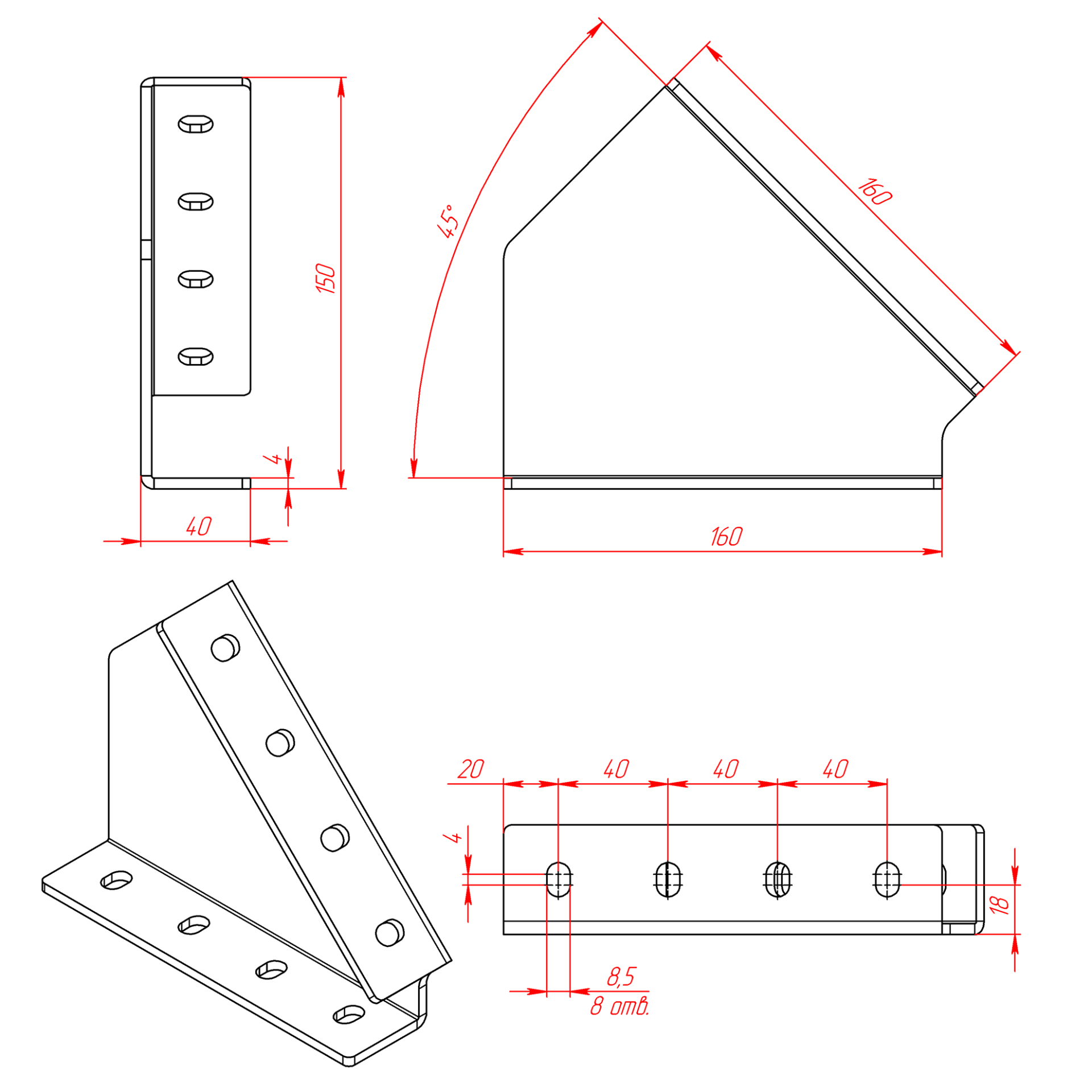

- Чертеж - Уголок арт. 4016045 (40х160 угол 45 градусов) (
4016045.PDF)
Не забудьте купить крепеж для соединителя арт. 4016045:
Соединение торец-торец серия 40 с пазом 8 мм:
1. Винт М8х20 ISO7380 - 8шт.
2. Шайба D8 увеличенная DIN9021 - 8шт.
3. Гровер D8 DIN7980 - 8шт.
Соединение торец-паз серия 40 с пазом 8 мм.
1. Винт М8х20 ISO7380 - 4шт.
2. Винт М8х16 ISO7380 - 4шт.
3. Сухарь пазовый М8 серия 40, арт. 5071 - 4шт.
4. Шайба D8 увеличенная DIN9021 - 8шт.
5. Гровер D8 DIN7980 - 8шт.
Соединение торец-паз серия 40 с пазом 8 мм.
1. Винт М8х16 ISO7380 - 8шт.
2. Сухарь пазовый М8 серия 40, арт. 5071 - 8шт.
3. Шайба D8 увеличенная DIN9021 - 8шт.
4. Гровер D8 DIN7980 - 8шт.
Характеристики
|
4016045 |
|
40х40, 40х80, 40х120, 40х160 |
|
Сталь 4 мм |
|
Полимерная покраска |
|
1,00 |
|
Серый |
