Х-16-У-30 | Соединительная пластина Х-типа, усиленная, 16 отверстий, серия 30

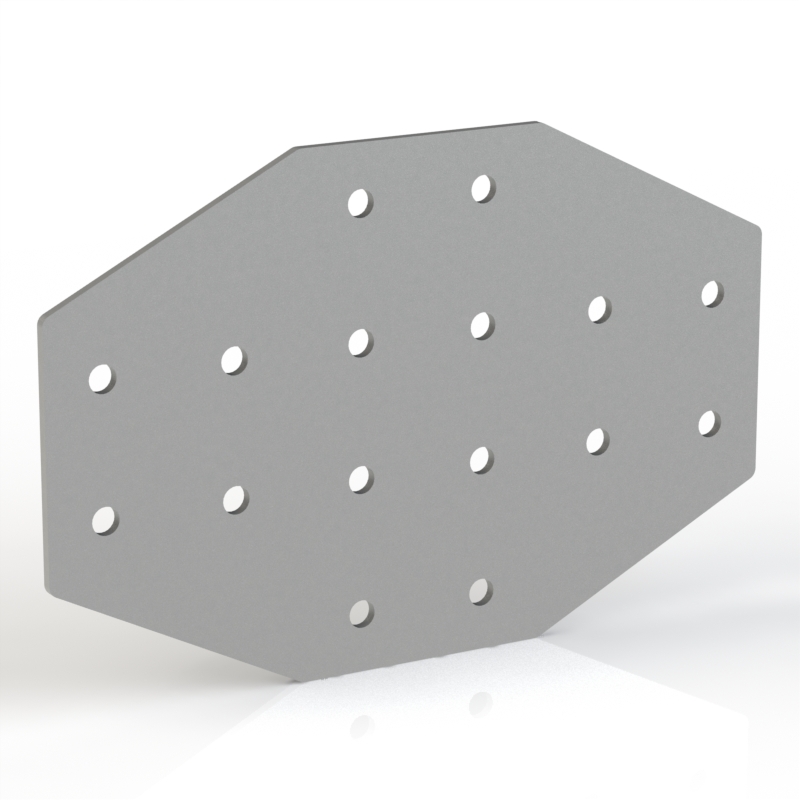

Соединительная пластина, усиленная, Х-типа, 16 отверстий, серия 30

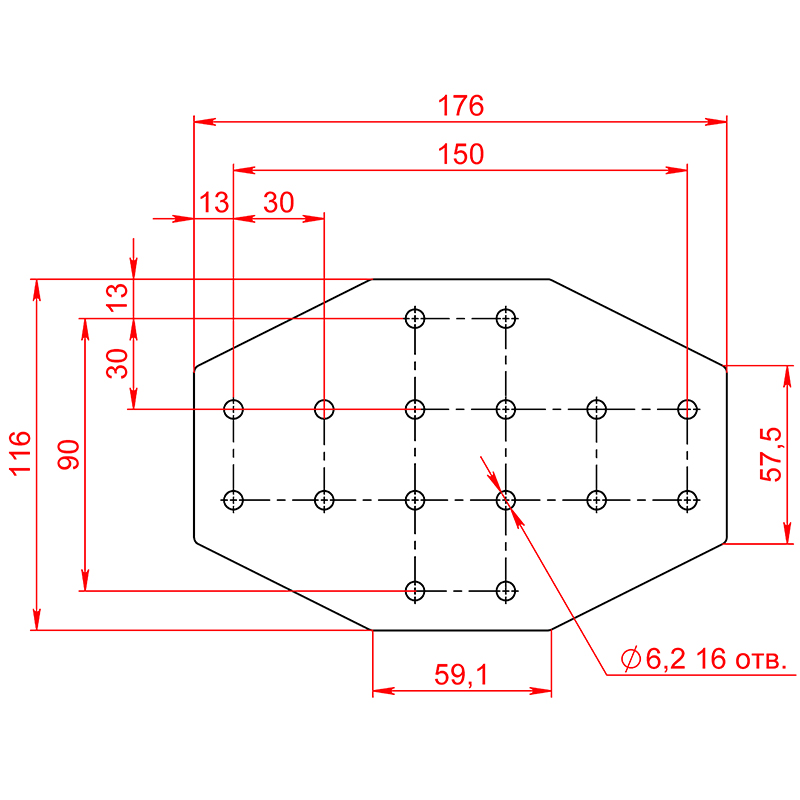

Чертеж для соединительной пластины Х-16-У-30
278.00 руб.
RSI

Цена за 1 шт.

Количество
В корзину
Наличие Х-16-У-30 | Соединительная пластина Х-типа, усиленная, 16 отверстий, серия 30
НА СКЛАДЕ
> 7 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие Х-16-У-30 | Соединительная пластина Х-типа, усиленная, 16 отверстий, серия 30
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 1 до 3 рабочих дней

Описание

Цена указана за 1 шт. с НДС
Загрузить:
- Твердотельная 3D модель (Х-16-У-30.STEP)
- 3D модель (Х-16-У-30.DXF)
- Чертеж (Х-16-У-30.PDF)
Не забудьте купить комплект крепежа к соединительной пластине арт. Х-16-У-30:

Вариант 1:
1. Винт М6х12 мм ISO 7380 - 16 шт.
2. Гровер D6 DIN 7980 - 16 шт.
3. Сухарь пазовый М6 арт. 5067 - 16 шт.

Вариант 2:
1. Винт М6х12 мм ISO 7380 - 16 шт.
2. Гровер D6 DIN 7980 - 16 шт.
3. Т-гайка М6-30 арт. 5006 - 16 шт.

Характеристики

Артикул:
 Х-16-У-30
Тип пластины:
 Х-типа
Профили:
 30х30, 30х60, 30х90, 30х120
Материал:
 Сталь 3 мм + порошковая покраска
Покрытие:
 Полимерное порошковое покрытие
Тип сырья:
 Первичное
Вес, кг:
 0,322
Цвет:
 Серый
