220.00 руб.
RSI

Цена за 1 шт.

Количество

Описание

Цена указана за 1 шт. с НДС

Загрузить:
- Твердотельная 3D модель (Г-5-У-50.STEP)
- 3D модель (Г-5-У-50.DXF)

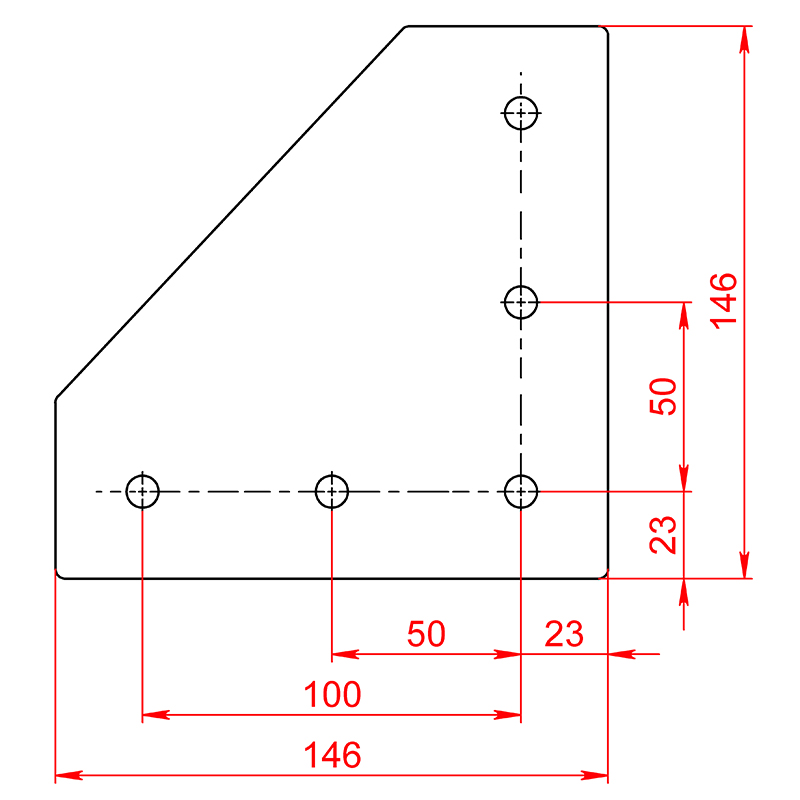

- Чертеж (Г-5-У-50.PDF)

Не забудьте купить комплект крепежа к соединительной пластине арт. Г-5-У-50:

Вариант 1:
1. Винт М8х16 мм ISO 7380 | или Винт М8х16 DIN 912 - 5 шт.
2. Гровер D8 DIN 7980 - 5 шт.
3. Сухарь пазовый, М8, паз 10 арт. 5074 | или Сухарь пазовый c прижимным шариком, М8, паз 10 арт. 5061 | или Сухарь пазовый c фиксатором, М8, паз 10 арт. 2A11.A41A.01 - 5 шт.

Вариант 2:
1. Винт М8х16 мм ISO 7380 | или Винт М8х16 DIN 912- 5 шт.
2. Гровер D8 DIN 7980 - 5 шт.
3. Т-гайка М8, паз 10 арт. 5018 - 5 шт.

Вариант 3:
1. Т-болт М8х16 паз 10 арт. 5029 - 5 шт.
2. Гровер D8 DIN 7980 - 5 шт.
3. Гайка шестигранная М8 DIN934 | или Гайка с фланцем М8 DIN 6923 | или Гайка с нейлоновым кольцом М8 DIN985 - 5 шт.

Характеристики

Артикул:
Г-5-У-50
Тип пластины:
Г-типа
Профили:
с пазом 10 мм, 50х50, 50х100, 100х100
Материал:
Сталь 4 мм + порошковая покраска
Покрытие:
Полимерное порошковое покрытие
Тип сырья:
Первичное
Вес, кг:
0,51
Цвет:
Серый
