Г-5-угол_45-50 | Соединительная пластина Г-типа, 5 отверстий, 45 град.

Сделано в России

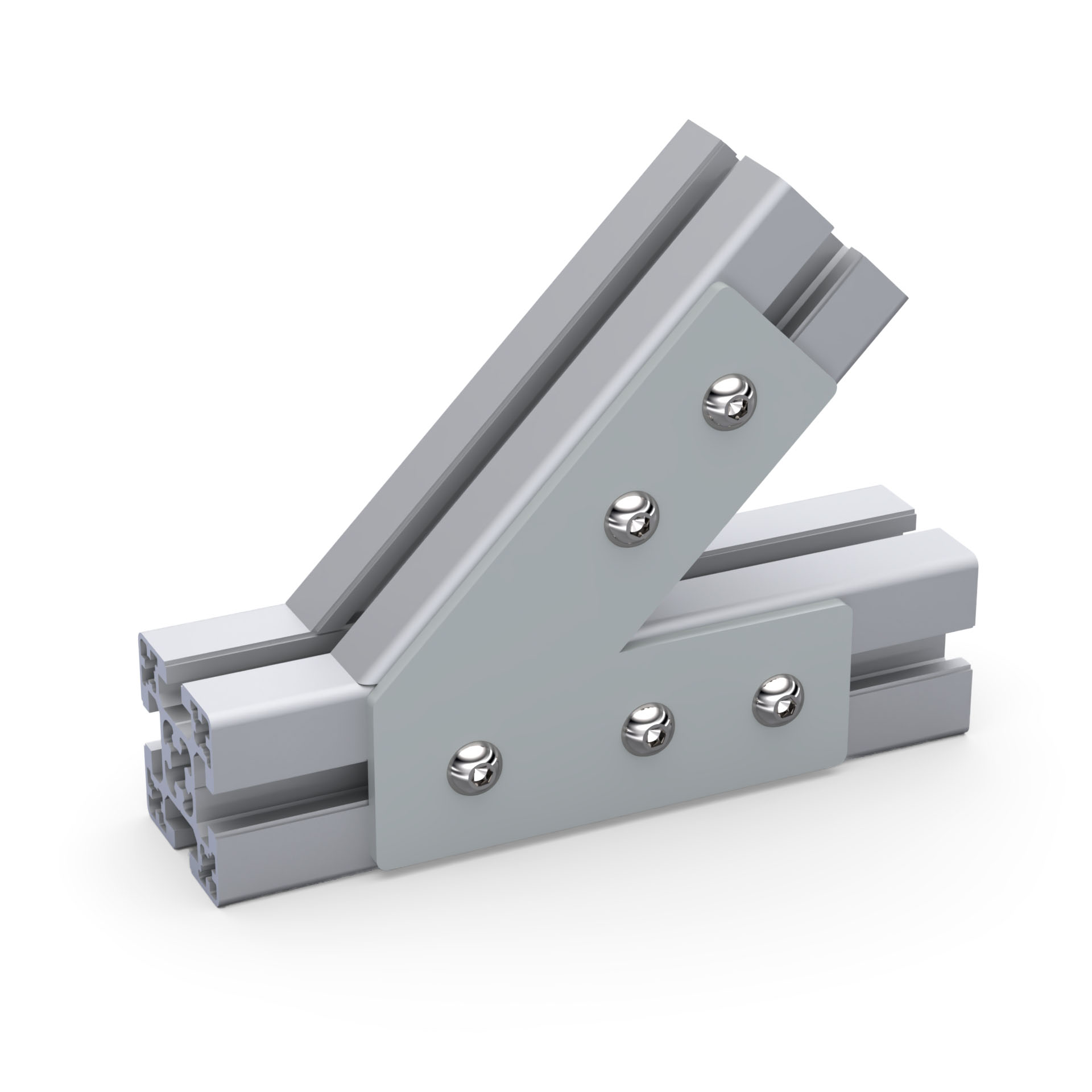

Соединительная пластина для конструкционного профиля серии 50

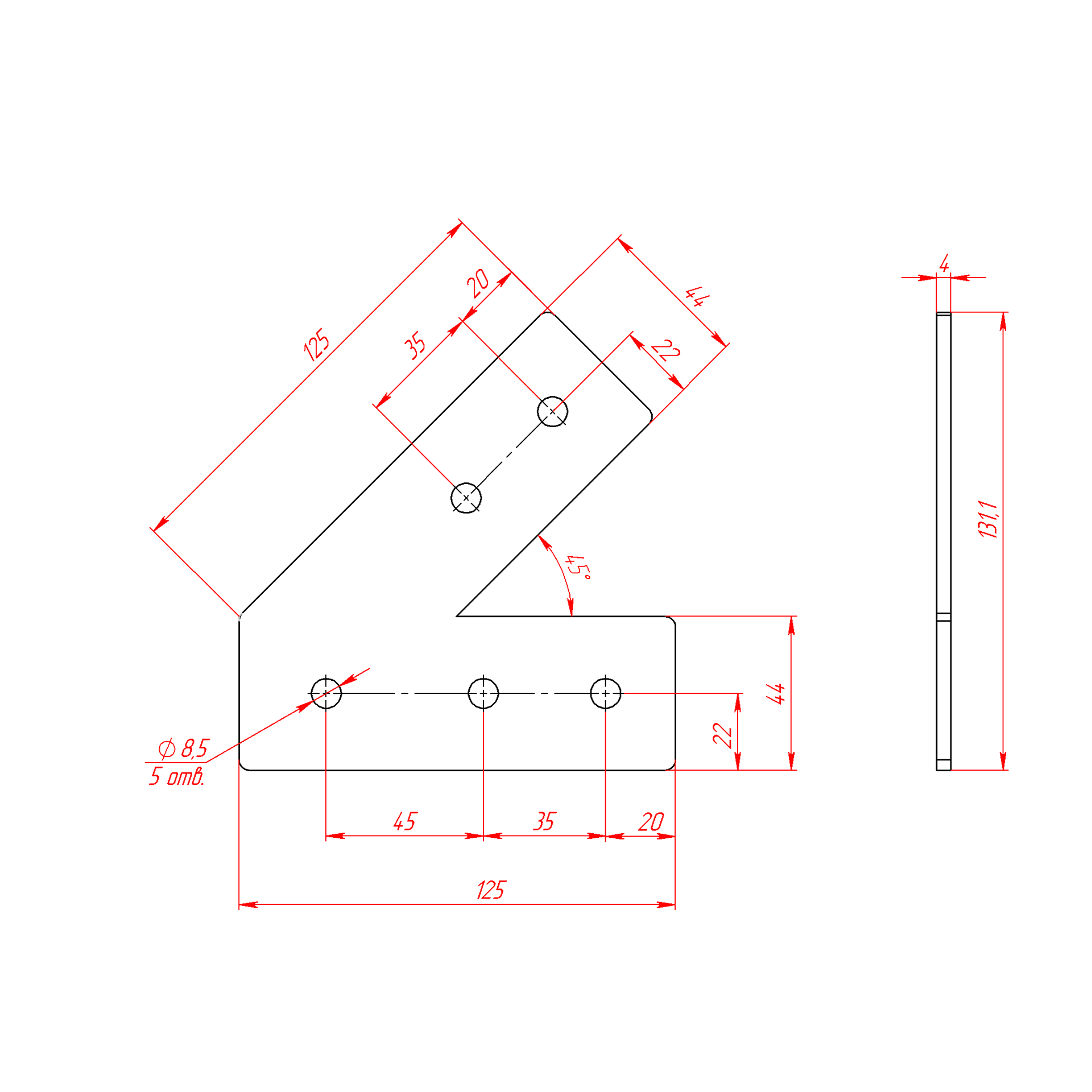

Чертеж соединительной пластины 45 градусов для серии 50

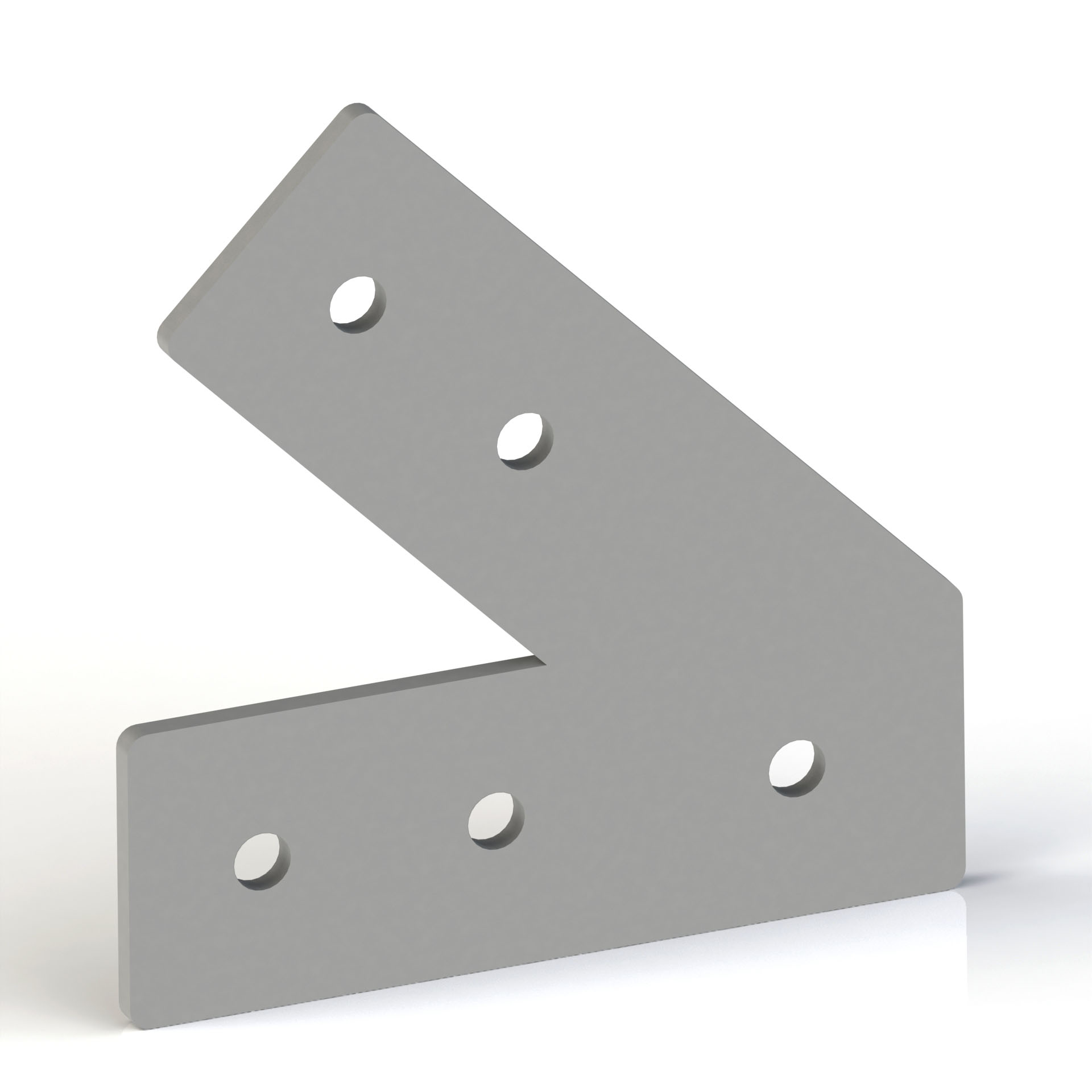

Стальная соединительная пластина 45 градусов серии 50

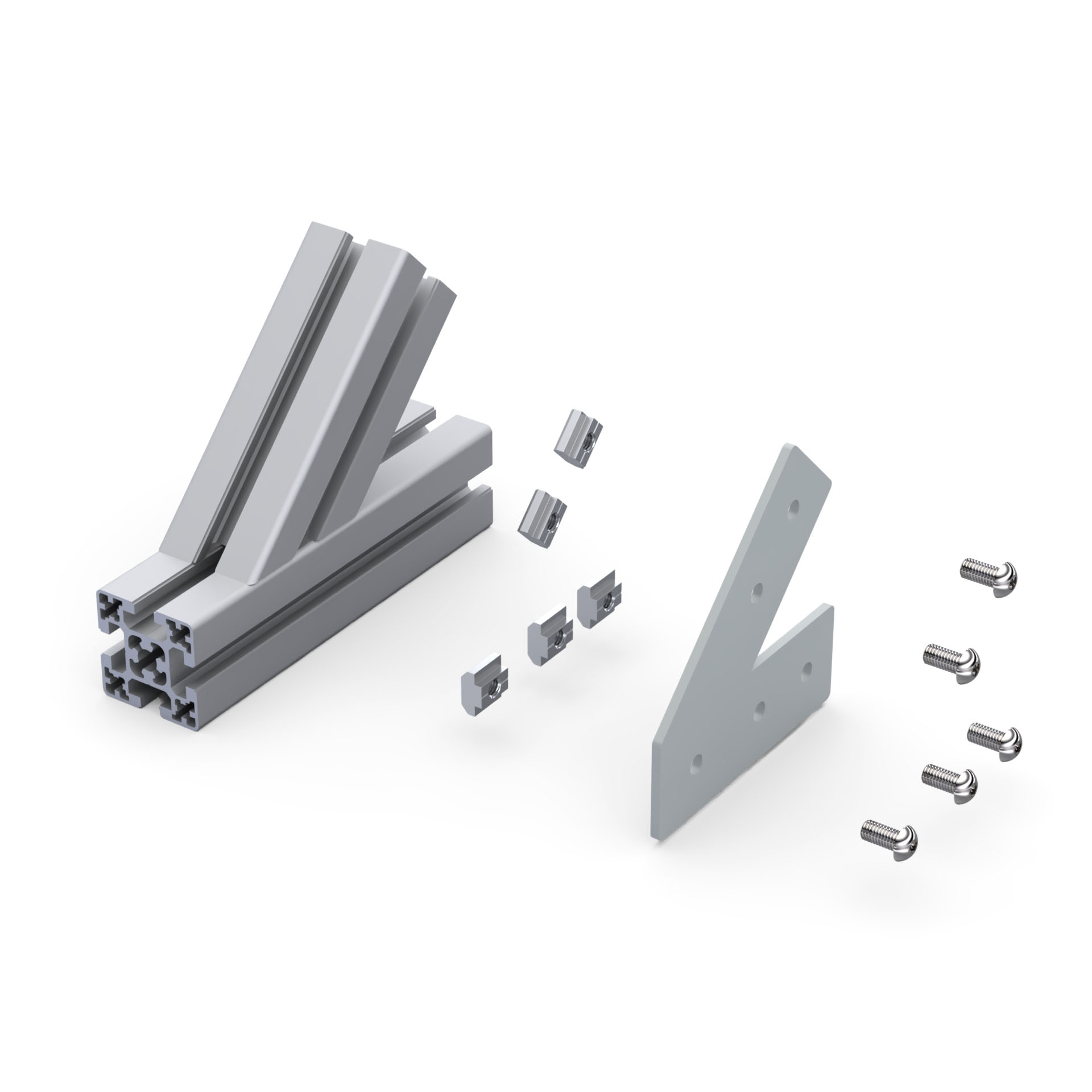

Монтаж соединительной пластины 45 градусов для конструкционного профиля
315.00 руб. от 1 шт
от 2 шт 308.70 ₽ −2%
от 5 шт 299.25 ₽ −5%
от 15 шт 292.95 ₽ −7%
от 80 шт 283.50 ₽ −10%
от 160 шт 277.20 ₽ −12%
от 325 шт 267.75 ₽ −15%
Наличие Г-5-угол_45-50 | Соединительная пластина Г-типа, 5 отверстий, 45 град.
Под заказ
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 1 до 3 рабочих дней
Подобрать комплекты сопутствующих крепежных элементов
Добавить
Выбрать цвет покраски + 101 ₽/шт.
RAL 3020 Матовый · +101 ₽
Добавить
RAL 2004 Матовый · +101 ₽
Добавить
RAL 1021 Матовый · +101 ₽
Добавить
RAL 6018 Матовый · +101 ₽
Добавить
RAL 6005 Матовый · +101 ₽
Добавить
RAL 5015 Матовый · +101 ₽
Добавить
RAL 5005 Матовый · +101 ₽
Добавить
RAL 7024 Матовый · +101 ₽
Добавить
RAL 9003 Матовый · +101 ₽
Добавить
RAL 9005 Муар · +101 ₽
Добавить
От 100 шт. — покраска в любой цвет бесплатно.

Файлы для скачивания

3D-модель · STEP
STEPСкачать
Г-5-угол_45-50 | Соединительная пластина Г-типа, 5 отверстий, 45 град. (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
Г-5-угол_45-50 | Соединительная пластина Г-типа, 5 отверстий, 45 град. (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
Г-5-угол_45-50 | Соединительная пластина Г-типа, 5 отверстий, 45 град. (Чертеж).PDF

Описание

Стальная соединительная пластина для жёсткого углового соединения двух конструкционных алюминиевых профилей серии 50.
Угол между осями профилей – 45 градусов. Пластина обеспечивает стабильное положение деталей относительно друг друга и помогает сохранить заданный угол при эксплуатации конструкции. Изготовлена из стали толщиной 4 мм.
Пять отверстий под стандартный крепёж к профилю. Полимерное порошковое покрытие защищает от коррозии и аккуратно смотрится в открытых конструкциях.

Характеристики

Артикул:
 Г-5-угол_45-50
Страна производства:
 Россия
Серия профилей:
 с пазом 10 мм, серия 50
Тип пластины:
 Г-типа
Материал:
 Сталь 4 мм + порошковая покраска
Покрытие:
 Полимерное порошковое покрытие
Тип сырья:
 Первичное
Вес, кг:
 0,30
Цвет:
 Серый

Комплекты сопутствующих крепежных элементов для арт. Г-5-угол_45-50

Для профилей серии 50
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9×55018 | Т-гайка, Паз 10, М8×5
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.95018 | Т-гайка, Паз 10, М8
154,00 ₽/компл. в наличии
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9×52A11.A41A.01 | Сухарь пазовый c фиксатором, паз 10, М8×5
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.92A11.A41A.01 | Сухарь пазовый c фиксатором, паз 10, М8
274,50 ₽/компл. в наличии
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9×55074/5336 | Сухарь пазовый, паз 10, М8×5
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.95074/5336 | Сухарь пазовый, паз 10, М8
244,50 ₽/компл. в наличии
5030 | Болт Т-образный М8х20 паз 10×5Гайка с фланцем М8 DIN6923×5
5030 | Болт Т-образный М8х20 паз 10Гайка с фланцем М8 DIN6923
169,50 ₽/компл. в наличии
