RSI12008 | Секция ограждения 1000х1800, серия 30 (Анодированная)

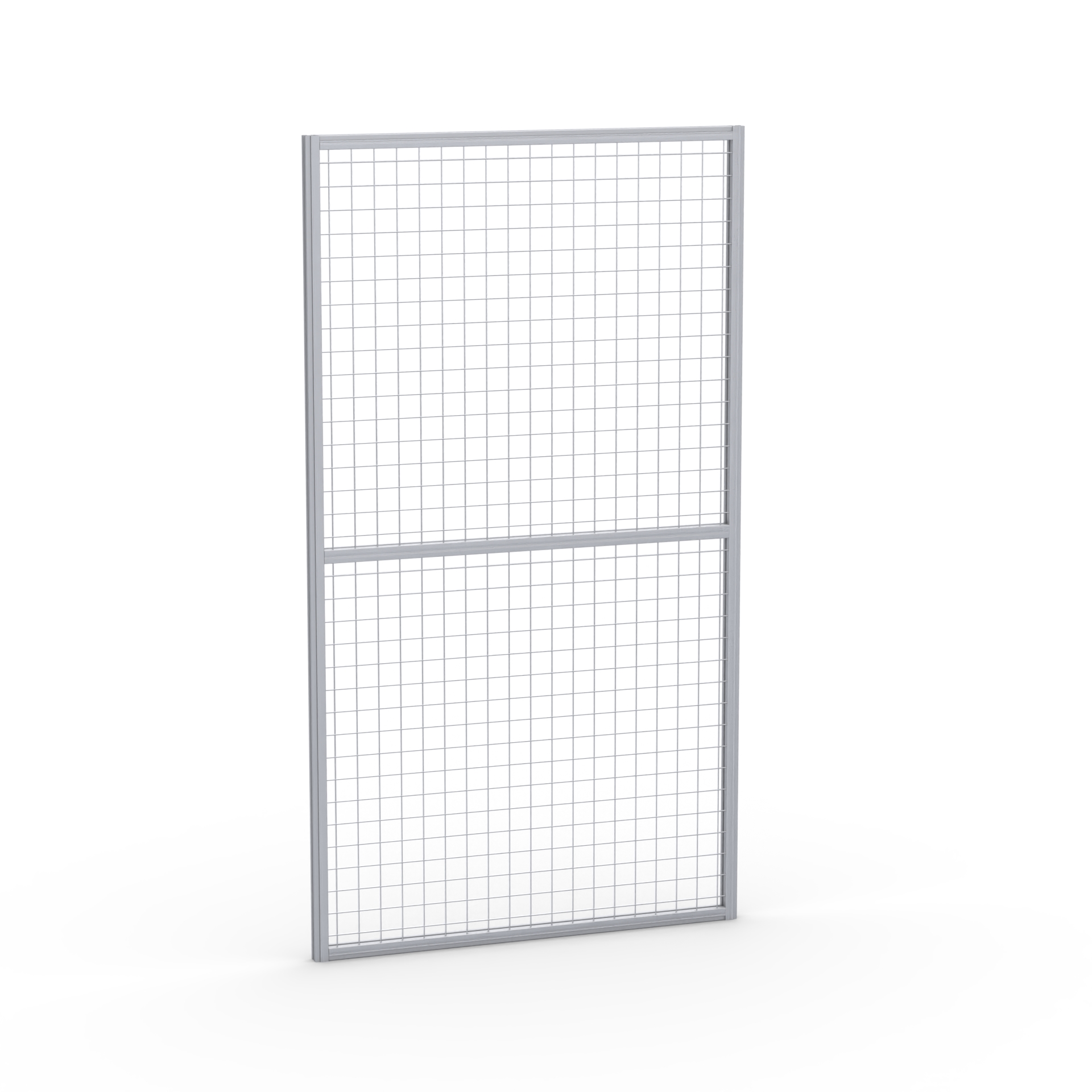

Секция защитного барьера 1800х1000 ммм
RSI12008 | Секция ограждения 1800х1000 мм

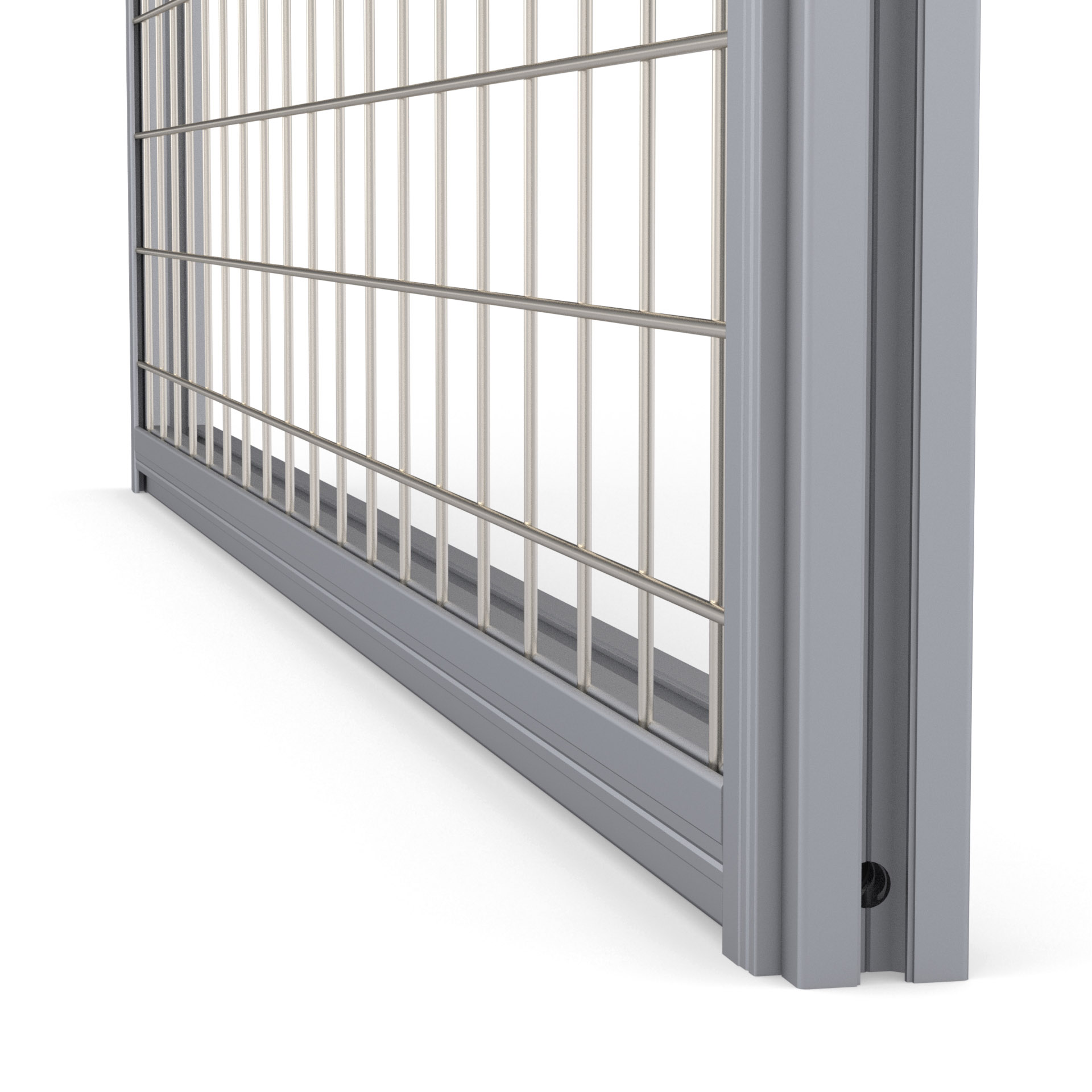

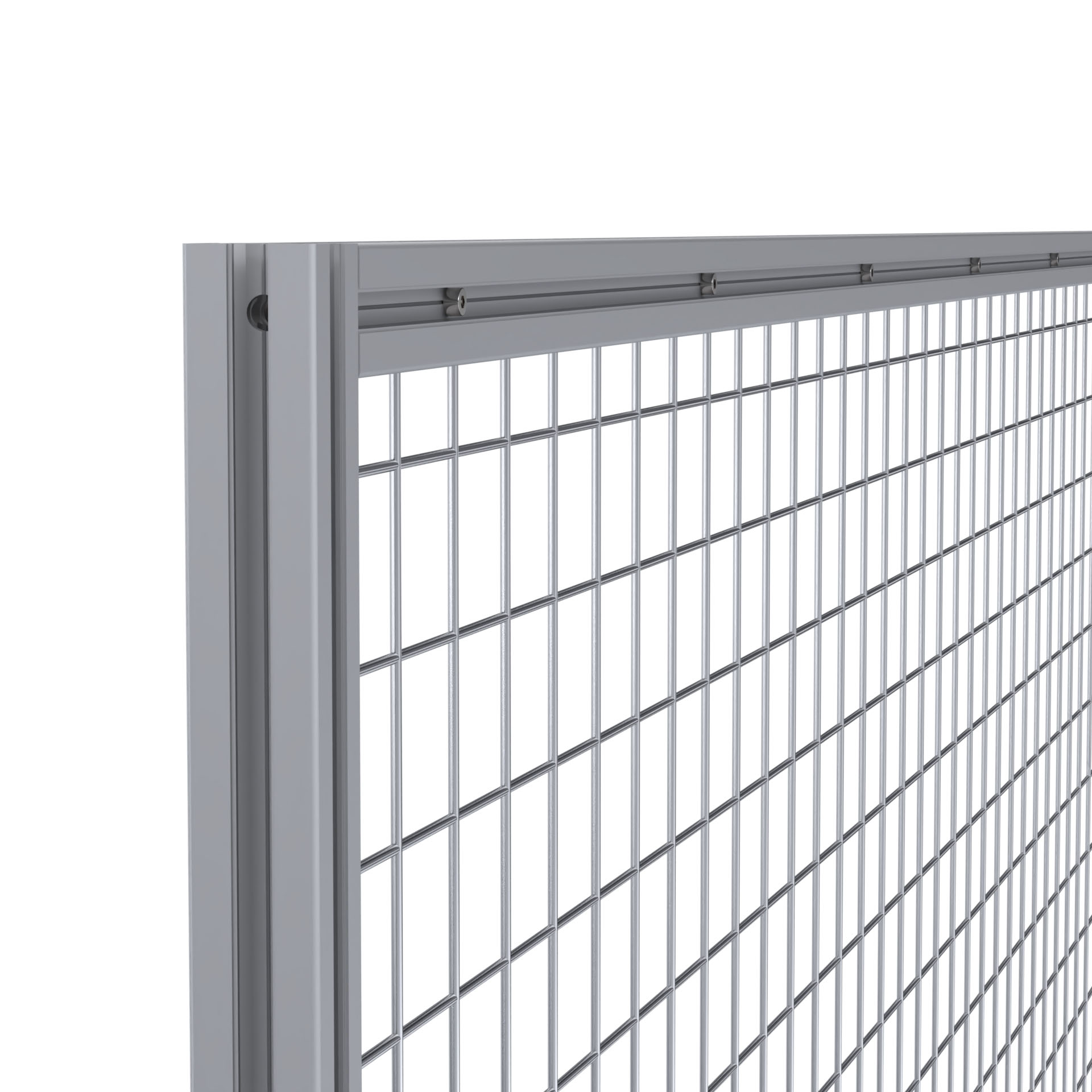

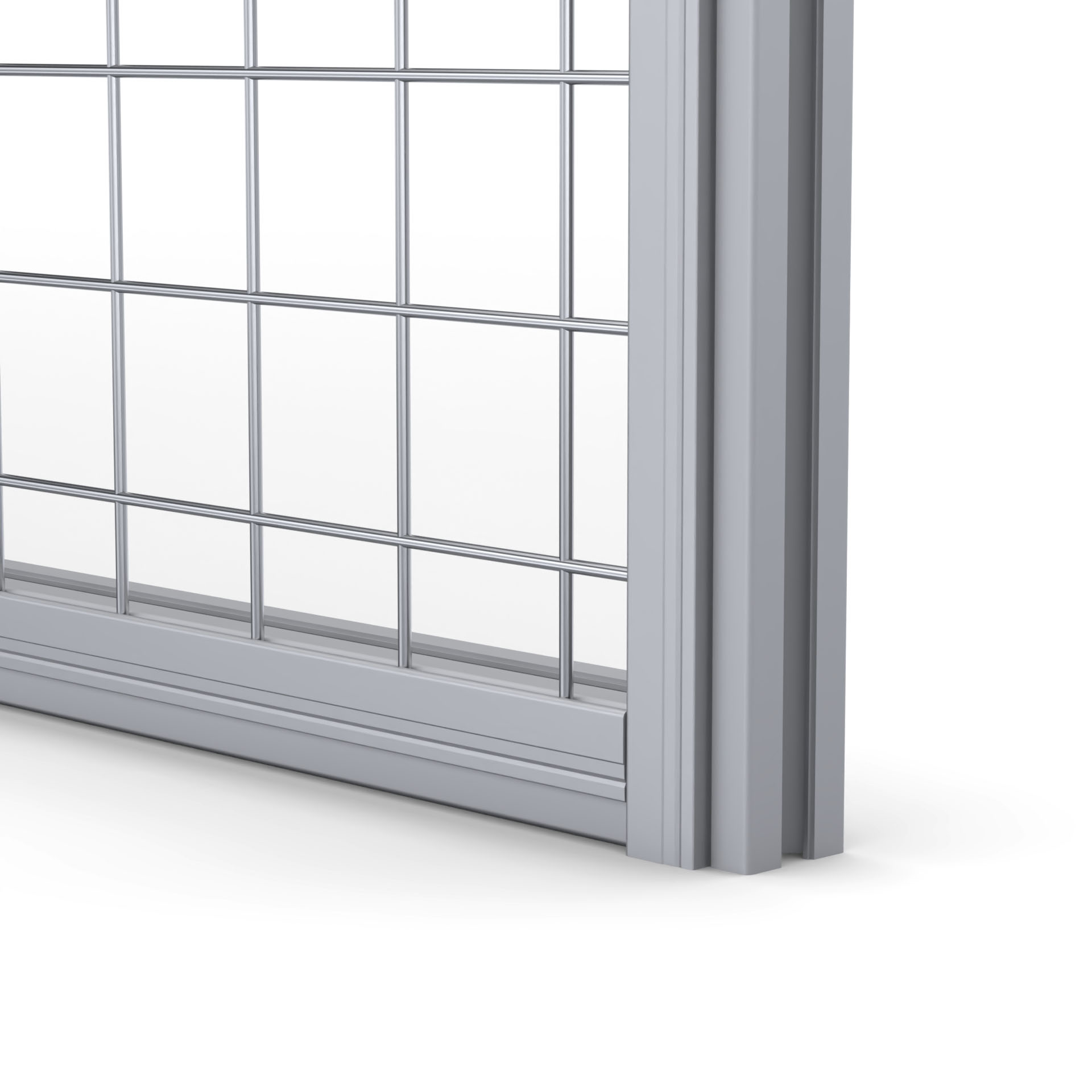

Крепление секции ограждения 1800х1000 мм
RSI12008, Секция ограждения 1800х1000

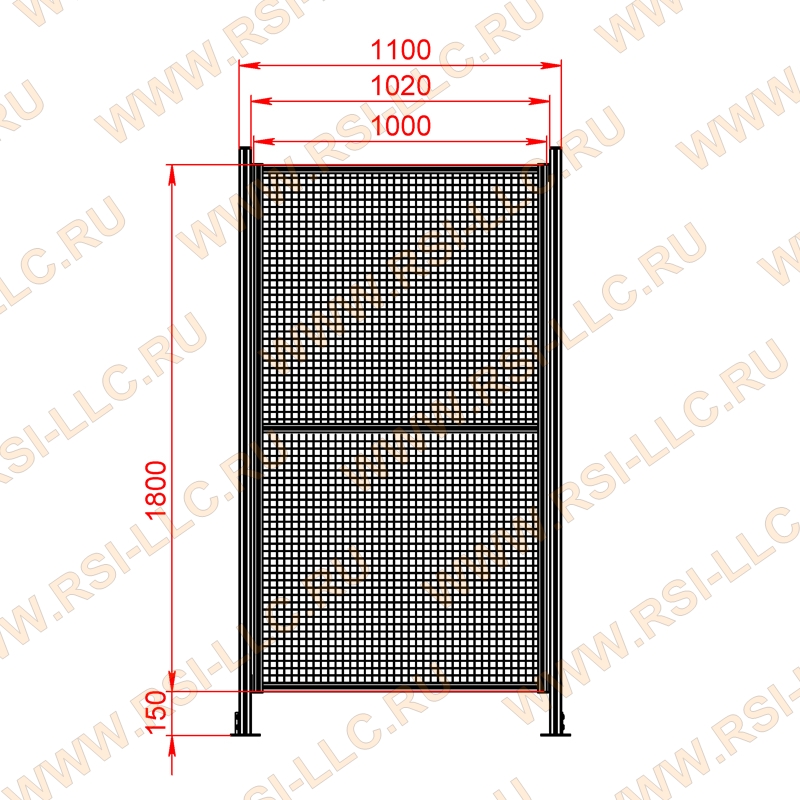

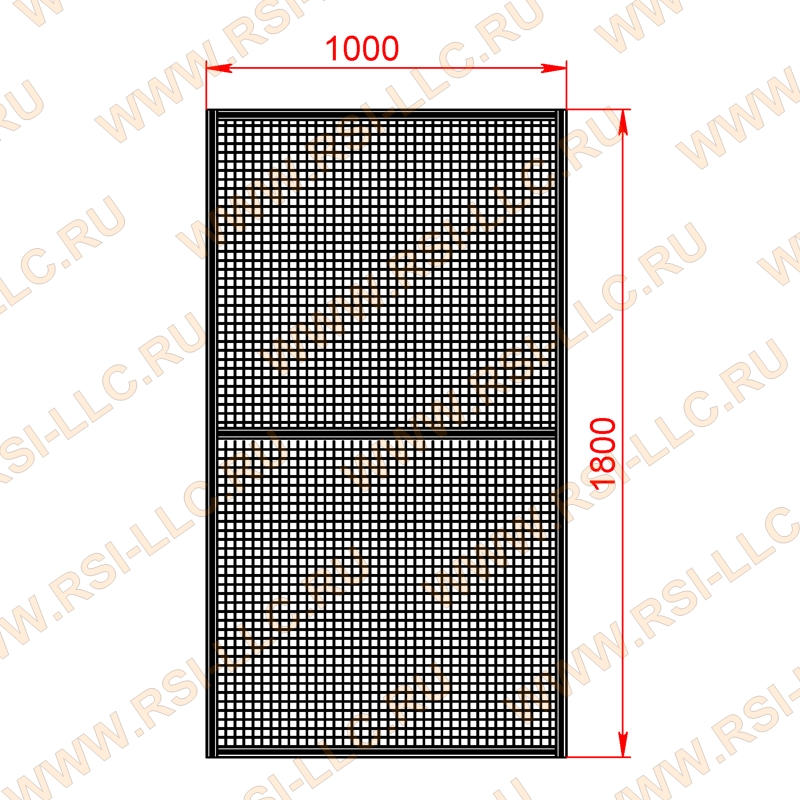

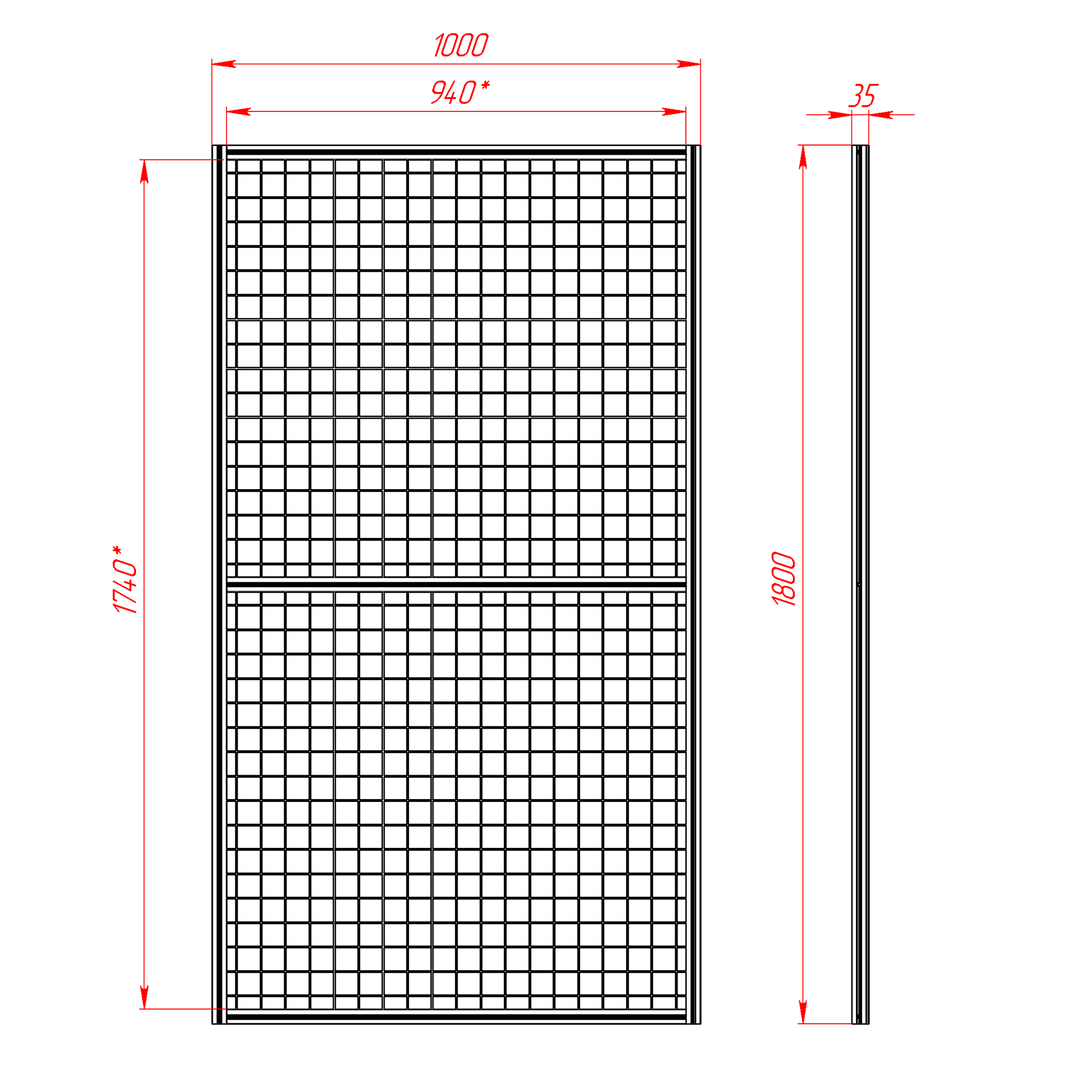

Чертеж секции ограждения с размерами 1800х1000 мм
15 066.00 руб. от 1 шт.
RSI
Количество
добавить
Наличие RSI12008 | Секция ограждения 1000х1800, серия 30 (Анодированная)
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Предварительная стомость типового набора-комплекта по спецификации:
15066 Руб.

НаименованиеДлина, ммКоличество, шт.Комментарий
OB-3030 | ПРОФИЛЬ 30Х30 ММ. ПАЗ 8 ММ (АНОДИРОВАННЫЙ)1800 мм2 шт.
OB-3030 | ПРОФИЛЬ 30Х30 ММ. ПАЗ 8 ММ (АНОДИРОВАННЫЙ)940 мм3 шт.
OB-3030 | ПРОФИЛЬ 30Х30 ММ. ПАЗ 8 ММ (АНОДИРОВАННЫЙ)650 мм1 шт.обрезь
Распил в размер профиль 30х305 шт.
ZP-8-1S | ЗАЖИМНОЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ, ПАЗ 8, ОДНОСТОРОННИЙ1800 мм2 шт.
ZP-8-1S | ЗАЖИМНОЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ, ПАЗ 8, ОДНОСТОРОННИЙ940 мм2 шт.
ZP-8-1S | ЗАЖИМНОЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ, ПАЗ 8, ОДНОСТОРОННИЙ520 мм1 шт.обрезь
ZP-8-2S | ЗАЖИМНОЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ, ПАЗ 8, ДВУСТОРОННИЙ1000 мм1 шт.
Распил в размер зажимной профиль5 шт.
Нарезание резьбы М86 шт.
Сверление отверстия D86 шт.
ВИНТ М8Х20 ISO7380 (ПОЛУСФЕРА) КЛ. ПР. 10.96 шт.
ВИНТ М4Х20 DIN912 (ПОЛУЦИЛИНДР) КЛ. ПР. 8.825 шт.
Сверление отверстия D425 шт.
Сетка 50х50х4 2 шт.
Резка сетки в размер2 шт.
Сборка секции ограждения1 шт.

Файлы для скачивания | чертежи | 3D-Модели

1. RSI12008 | Секция ограждения 1000х1800, серия 30 (Анодированная) (3D-модель с зажимным профилем).ZIP
Скачать
2. RSI12008 | Секция ограждения 1000х1800, серия 30 (Анодированная) (Чертёж с зажимным профилем).PDF
Скачать
3. RSI12008 | Секция ограждения 1000х1800, серия 30 (Анодированная) (3D-модель с кронштейнами крепления сетки).ZIP
Скачать
4. RSI12008 | Секция ограждения 1000х1800, серия 30 (Анодированная) (Чертёж с кронштейнами крепления сетки).PDF
Скачать

Описание

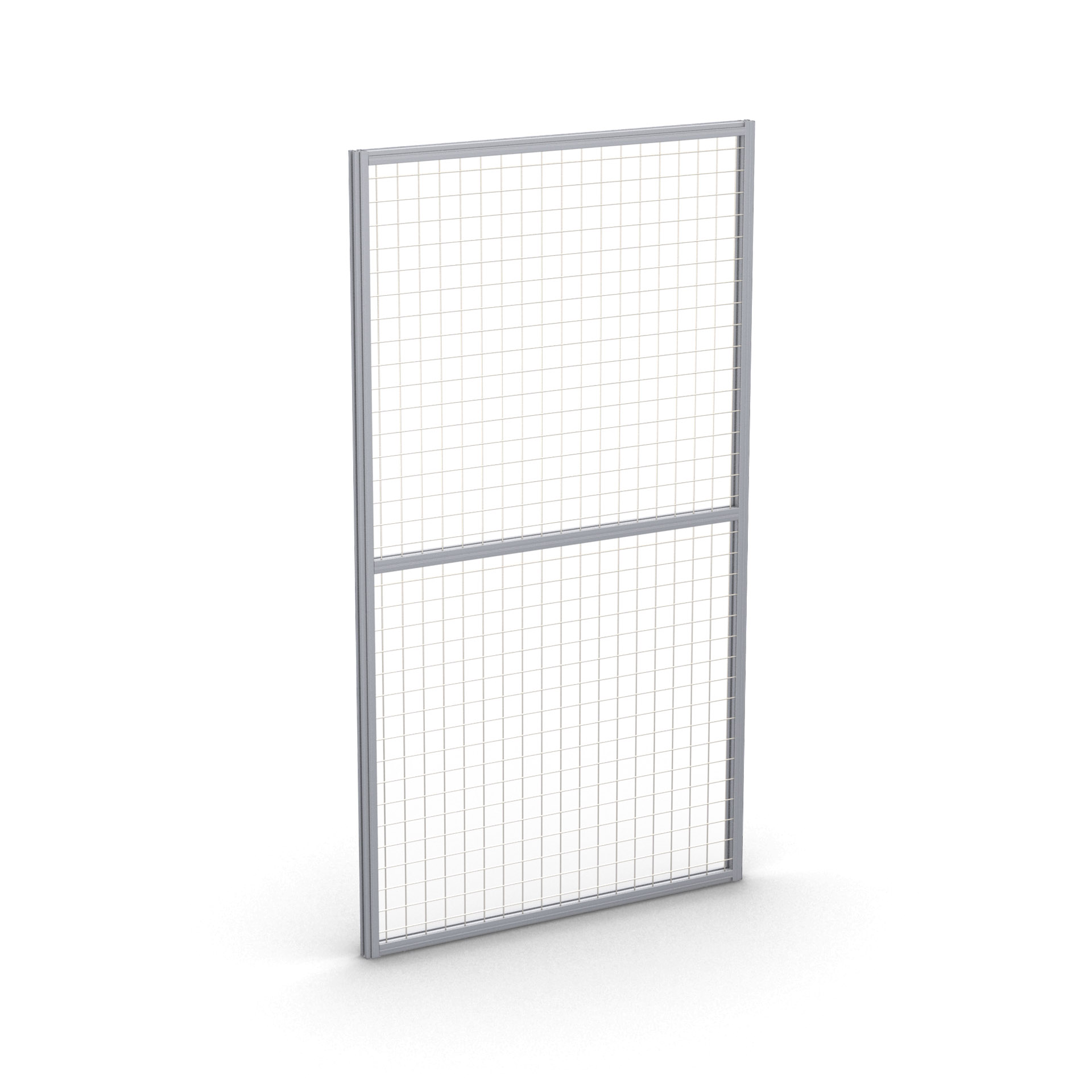

Секция ограждения с габаритным размером 1000 х 1800 мм используется в качестве барьера при сборке защитных промышленных ограждений из алюминиевого профиля RSI. Каркас ограждения состоит из алюминиевого профиля 30 х 30 мм, внутреннее наполнение - металлическая сетка с размером ячейки 50 х 50 мм.

  • Для скрытия пазов профиля, можно использовать защитный пазовый профиль арт. 4038.
  • Защитный профиль может иметь цвета: серый, черный, желтый, красный, синий.
Секции могут быть изготовлены в двух вариантах:

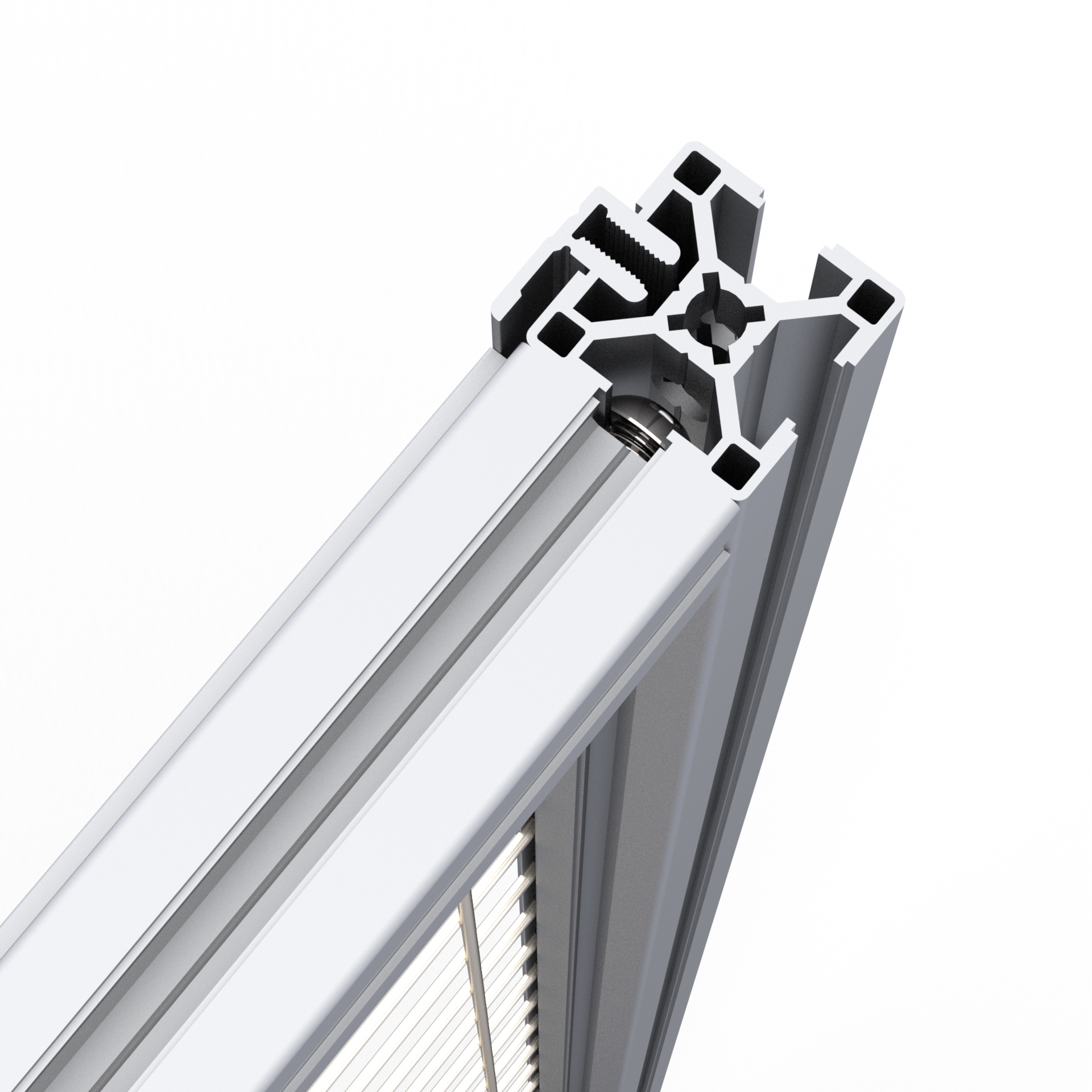

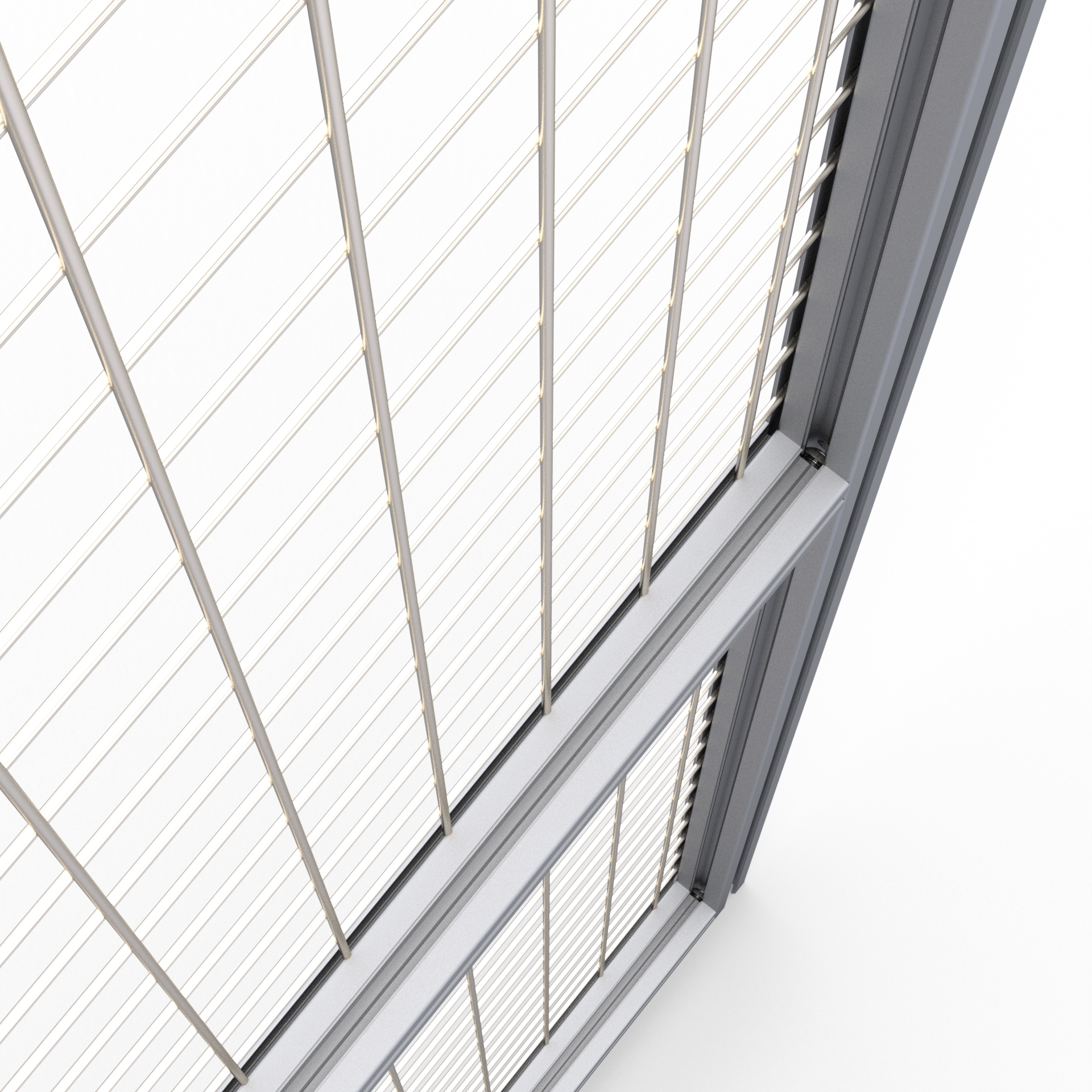

  1. С зажимным алюминиевым профилем: арт. ZP-8-1S и и арт. ZP-8-2S
  2. С универсальным кронштейном для крепления сетки: арт. 7225.

Секция может поставляться как собранном, так и в разобранном виде (по согласованию с менеджером при заказе). Стойки в комплект не входят!

Характеристики

Артикул:
 RSI12008-Анод
Страна производства Россия:
 Россия
Материал:
 Каркас (профиль 30х30), наполнение (сетка сварная)
Покрытие:
 Каркас (анодирование), наполнение (оцинковка)
Тип сырья:
 Первичное
Вес, кг:
 10,5
