RSI12002 | Секция ограждения 1800х1800, серия 30 (Анодированная)

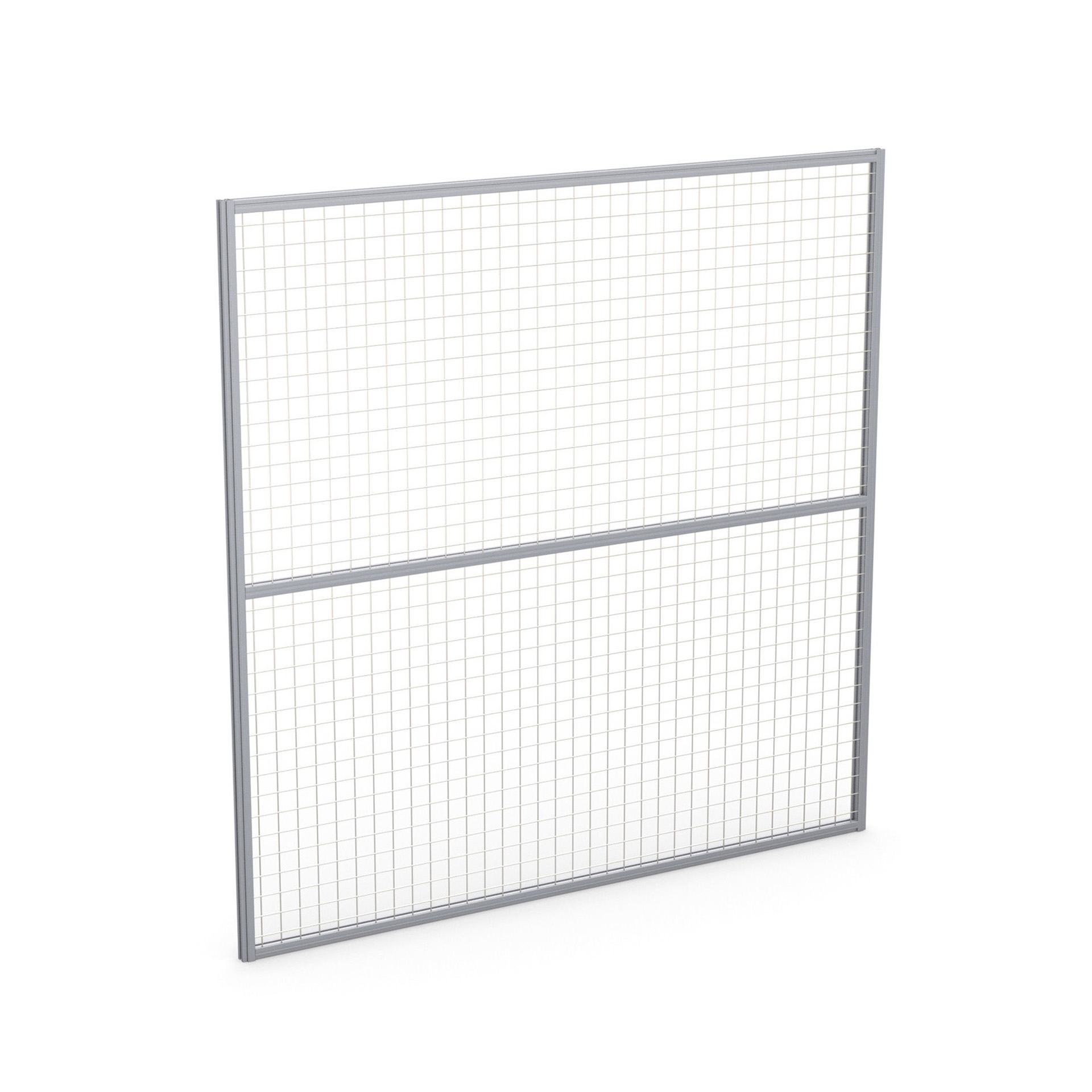

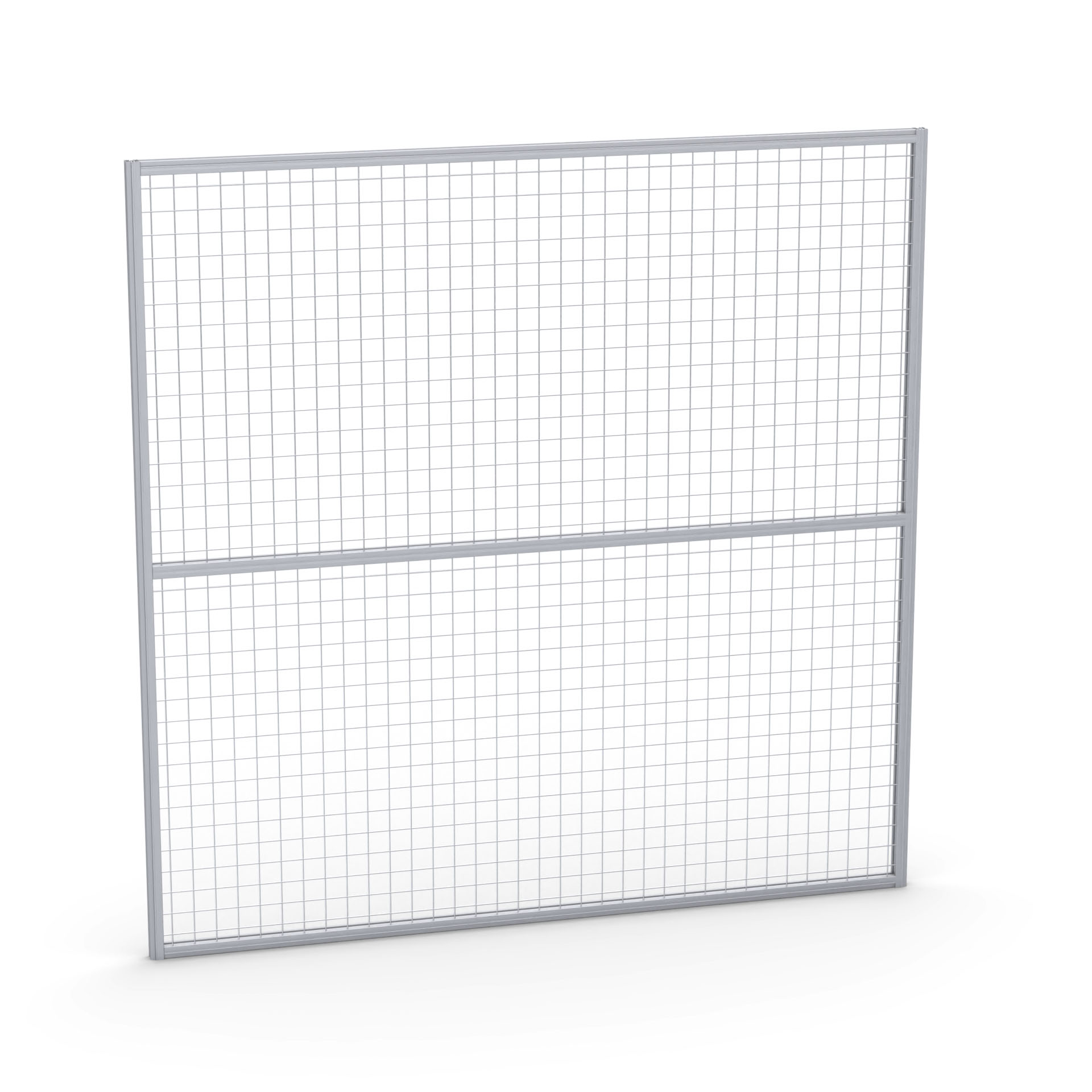

Секция защитного ограждения 1800 х 1800 мм

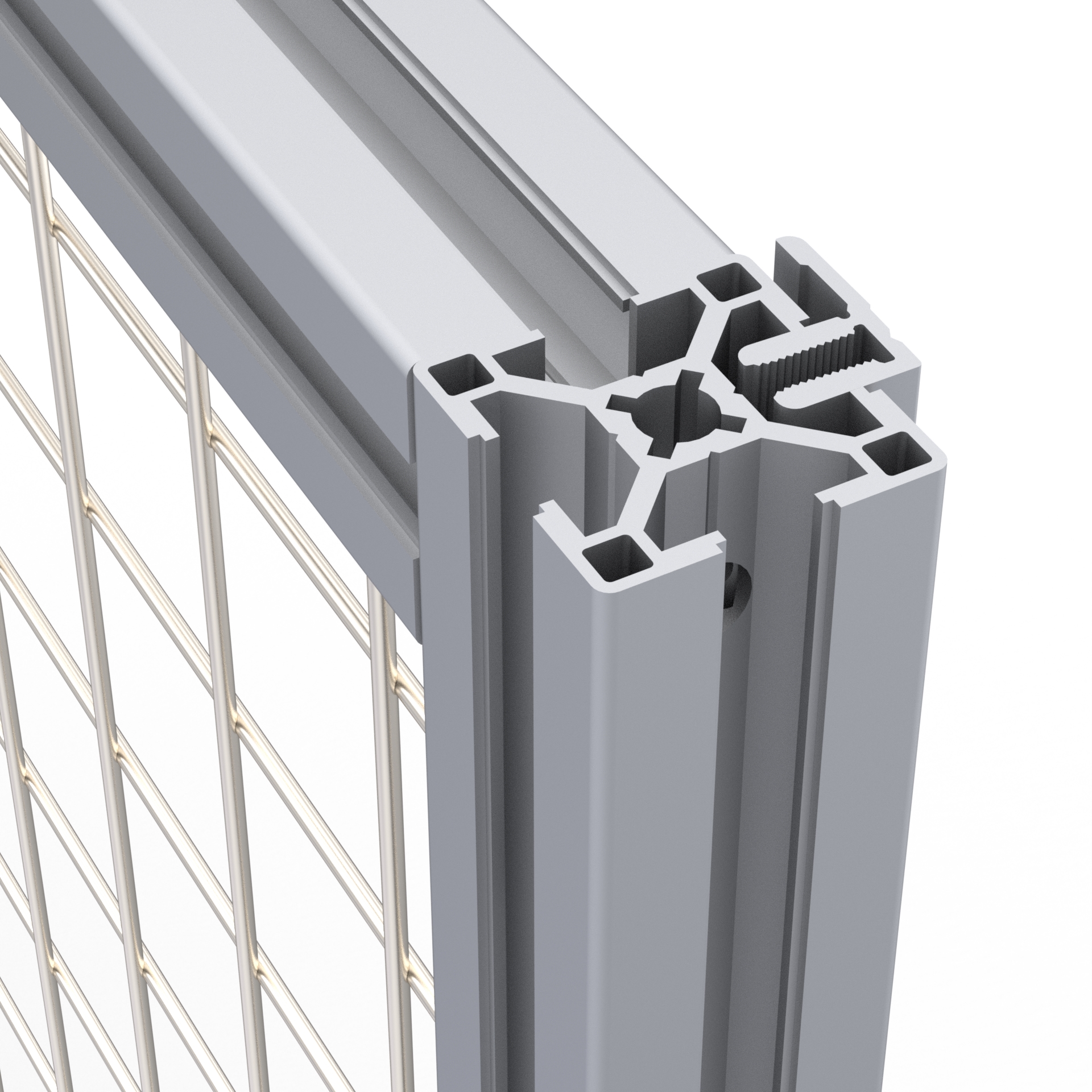

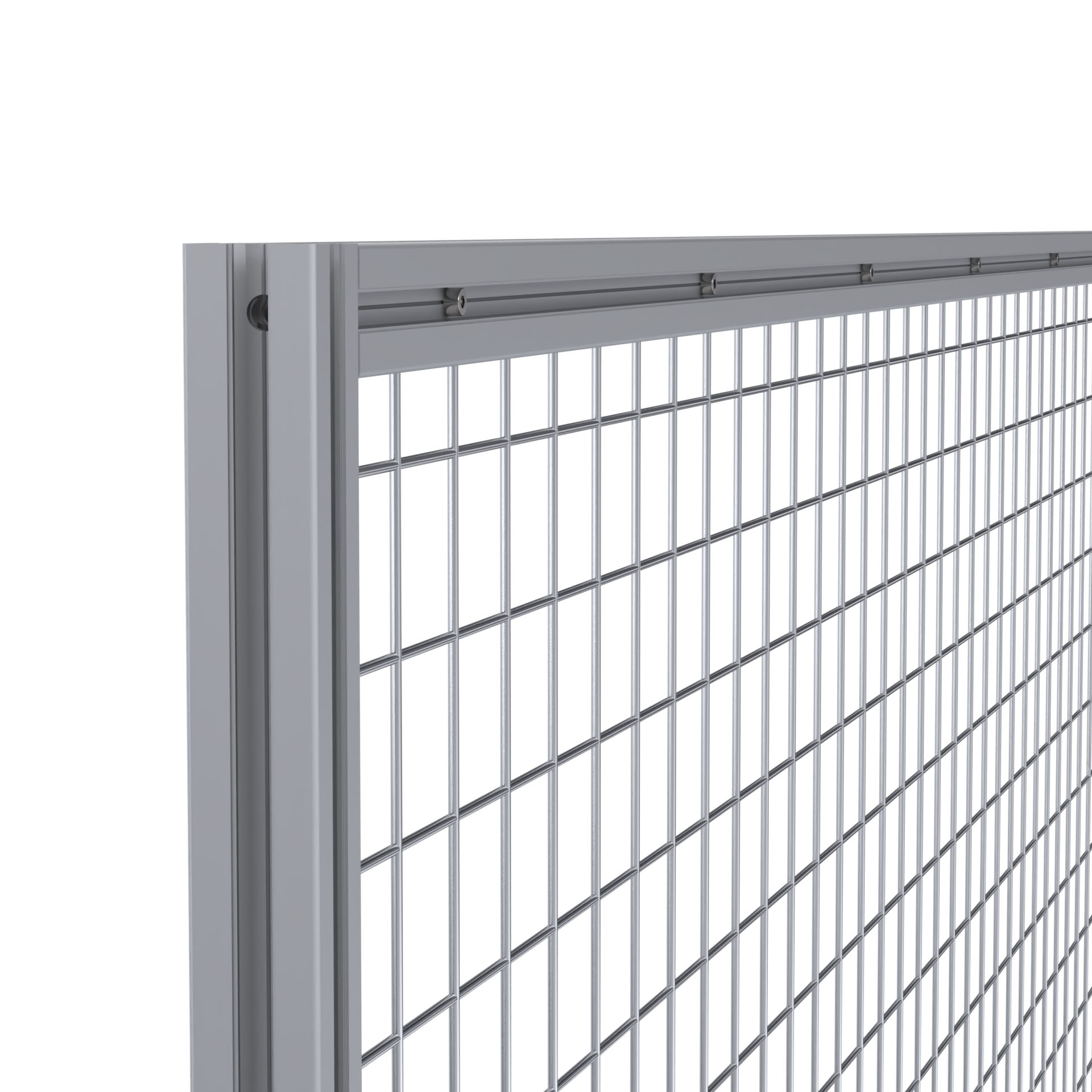

Угол секции ограждения RSI12002

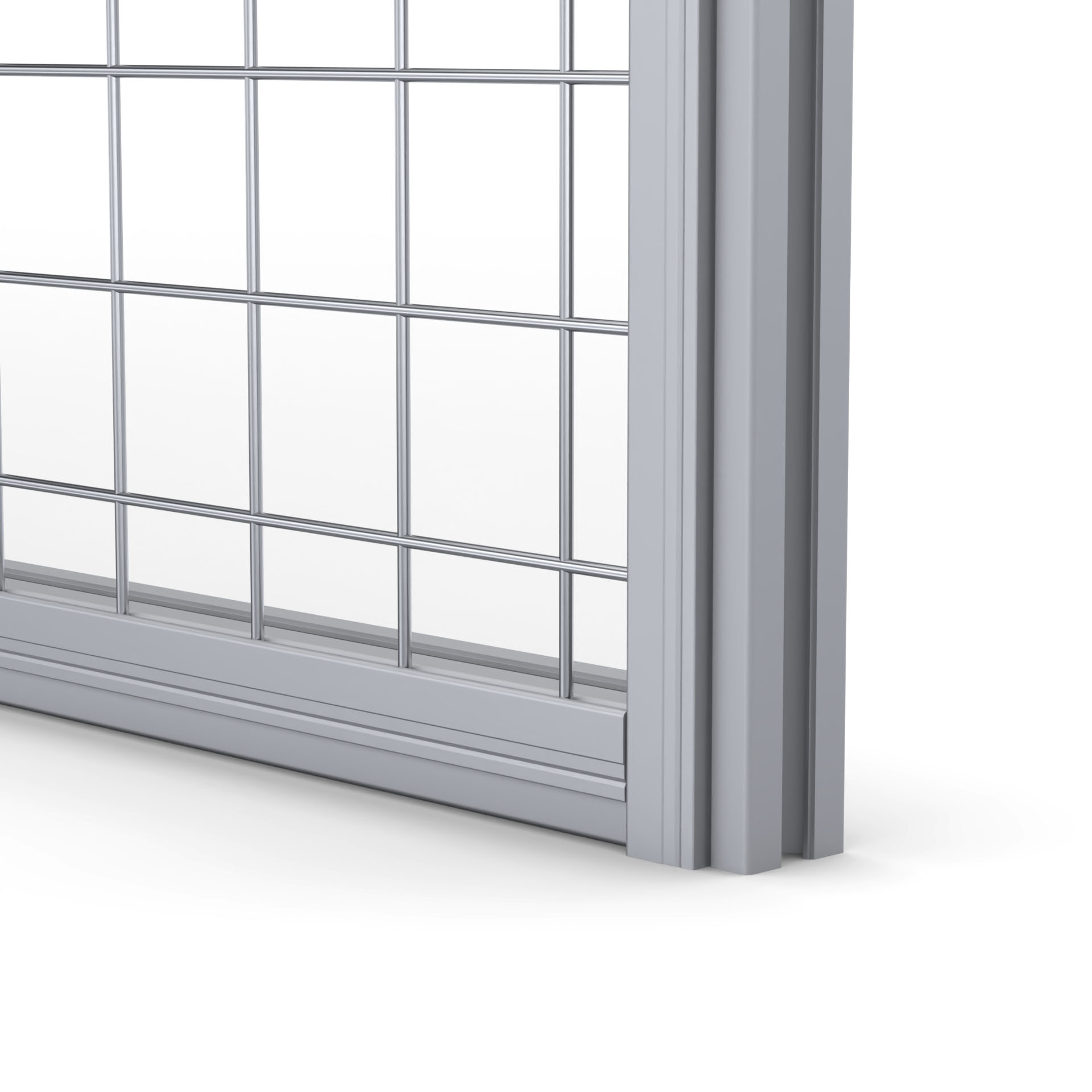

Торец секции ограждения RSI12002
Крепление: RSI12002 | Секция ограждения 1800х1800 мм (Анод)

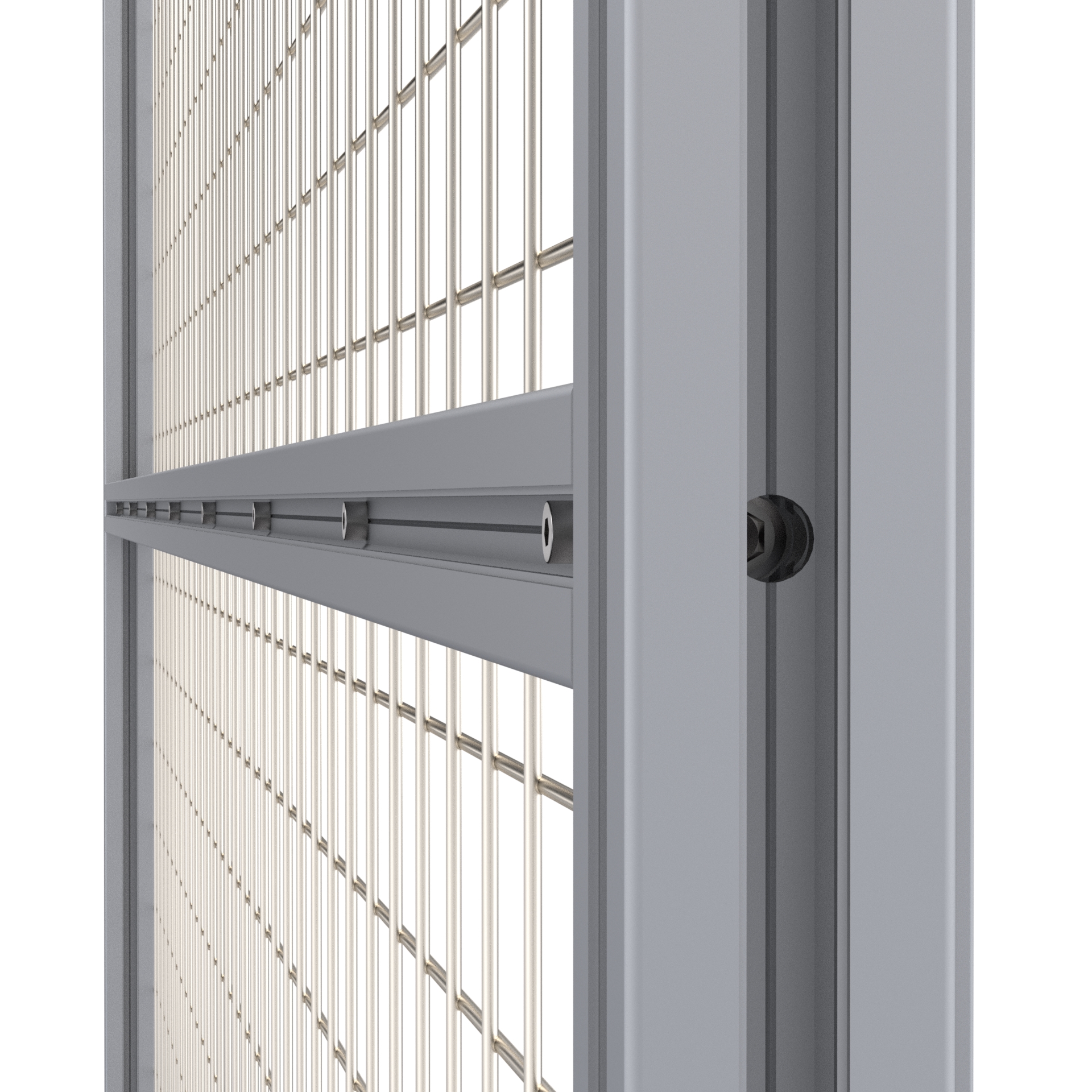

Крепление поперечной перекладины секции ограждения 1800х1800 мм

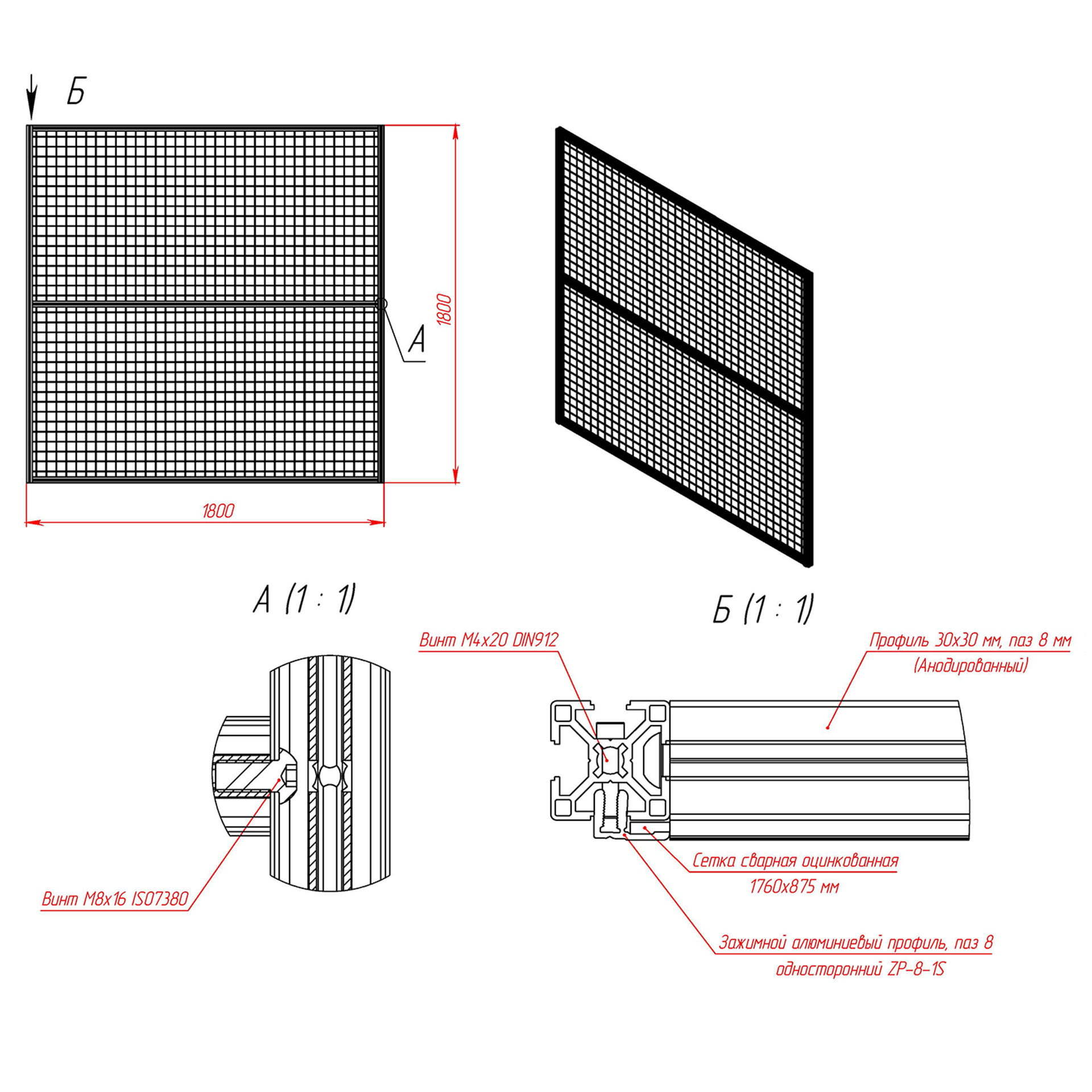

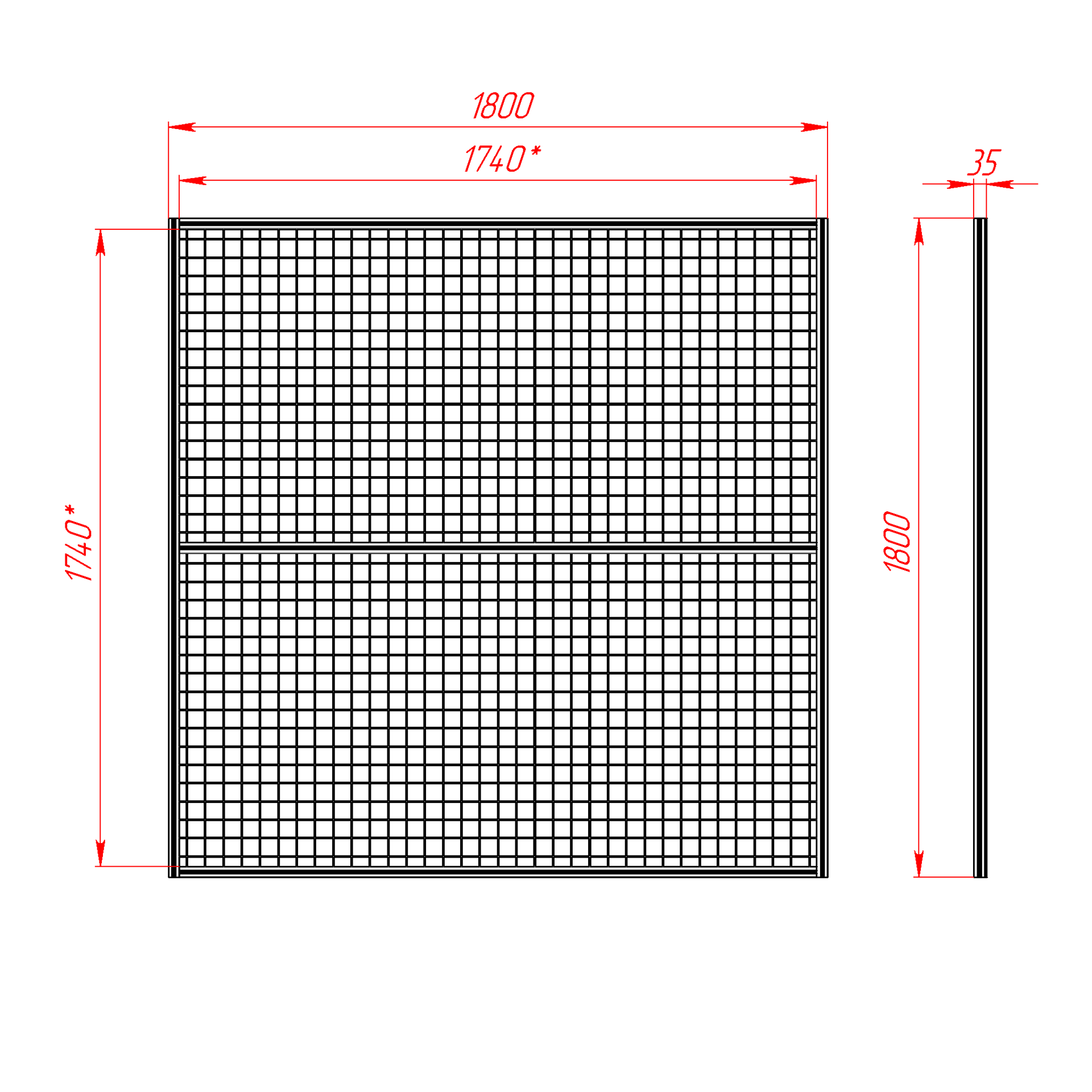

Чертёж: Секция 1800х1800 мм
20 976.00 руб. от 1 шт.
RSI
Количество
добавить
Наличие RSI12002 | Секция ограждения 1800х1800, серия 30 (Анодированная)
НА СКЛАДЕ:
110 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Предварительная стомость типового набора-комплекта по спецификации:
20976 Руб.

НаименованиеДлина, ммКоличество, шт.Комментарий
OB-3030 | ПРОФИЛЬ 30Х30 ММ. ПАЗ 8 ММ (АНОДИРОВАННЫЙ)1800 мм2 шт.
OB-3030 | ПРОФИЛЬ 30Х30 ММ. ПАЗ 8 ММ (АНОДИРОВАННЫЙ)1740 мм3 шт.
OB-3030 | ПРОФИЛЬ 30Х30 ММ. ПАЗ 8 ММ (АНОДИРОВАННЫЙ)1000 мм1 шт.обрезь
Распил в размер профиль 30х305 шт.
ZP-8-1S | ЗАЖИМНОЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ, ПАЗ 8, ОДНОСТОРОННИЙ1800 мм2 шт.
ZP-8-1S | ЗАЖИМНОЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ, ПАЗ 8, ОДНОСТОРОННИЙ1740 мм2 шт.
ZP-8-1S | ЗАЖИМНОЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ, ПАЗ 8, ОДНОСТОРОННИЙ1000 мм1 шт.обрезь
ZP-8-2S | ЗАЖИМНОЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ, ПАЗ 8, ДВУСТОРОННИЙ1740 мм1 шт.
ZP-8-2S | ЗАЖИМНОЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ, ПАЗ 8, ДВУСТОРОННИЙ260 мм1 шт.обрезь
Распил в размер зажимной профиль5 шт.
Нарезание резьбы М810 шт.
Сверление отверстия D86 шт.
ВИНТ М8Х20 ISO7380 (ПОЛУСФЕРА) КЛ. ПР. 10.96 шт.
ВИНТ М4Х20 DIN912 (ПОЛУЦИЛИНДР) КЛ. ПР. 8.840 шт.
Сверление отверстия D440 шт.
Сетка 50х50х4 4 шт.
Резка сетки в размер2 шт.
Сборка секции ограждения1 шт.

Файлы для скачивания | чертежи | 3D-Модели

1. RSI12002 | Секция ограждения 1800х1800, серия 30 (Анодированная) (3D-модель с зажимным профилем).ZIP
Скачать
2. RSI12002 | Секция ограждения 1800х1800, серия 30 (Анодированная) (Чертёж с зажимным профилем).PDF
Скачать
3. RSI12002 | Секция ограждения 1800х1800, серия 30 (Анодированная) (3D-модель с кронштейнами крепления сетки).ZIP
Скачать
4. RSI12002 | Секция ограждения 1800х1800, серия 30 (Анодированная) (Чертёж с кронштейнами крепления сетки).PDF
Скачать

Описание

Секция ограждения с габаритным размером 1800 х 1800 мм используется в качестве барьера при сборке защитных промышленных ограждений из алюминиевого профиля RSI. Каркас ограждения состоит из алюминиевого профиля 30 х 30 мм, внутреннее наполнение - металлическая сетка с размером ячейки 50 х 50 мм.

  • Для скрытия пазов профиля, можно использовать защитный пазовый профиль арт. 4038.
  • Защитный профиль может иметь цвета: серый, черный, желтый, красный, синий.
Секции могут быть изготовлены в двух вариантах:
  1. С зажимным алюминиевым профилем: арт. ZP-8-1S и и арт. ZP-8-2S
  2. С универсальным кронштейном для крепления сетки: арт. 7225.

Секция может поставляться как собранном, так и в разобранном виде (по согласованию с менеджером при заказе). Стойки в комплект не входят!

Характеристики

Артикул:
 RSI12002-Анод
Страна производства Россия:
 Россия
Материал:
 Каркас (профиль 30х30), наполнение (сетка сварная)
Покрытие:
 Каркас (анодирование), наполнение (оцинковка)
Тип сырья:
 Первичное
Вес, кг:
 16,4
