SG-45-1800-800-Door | Дверь для секций ограждения 800х1800, серия 45 (Анодированная)

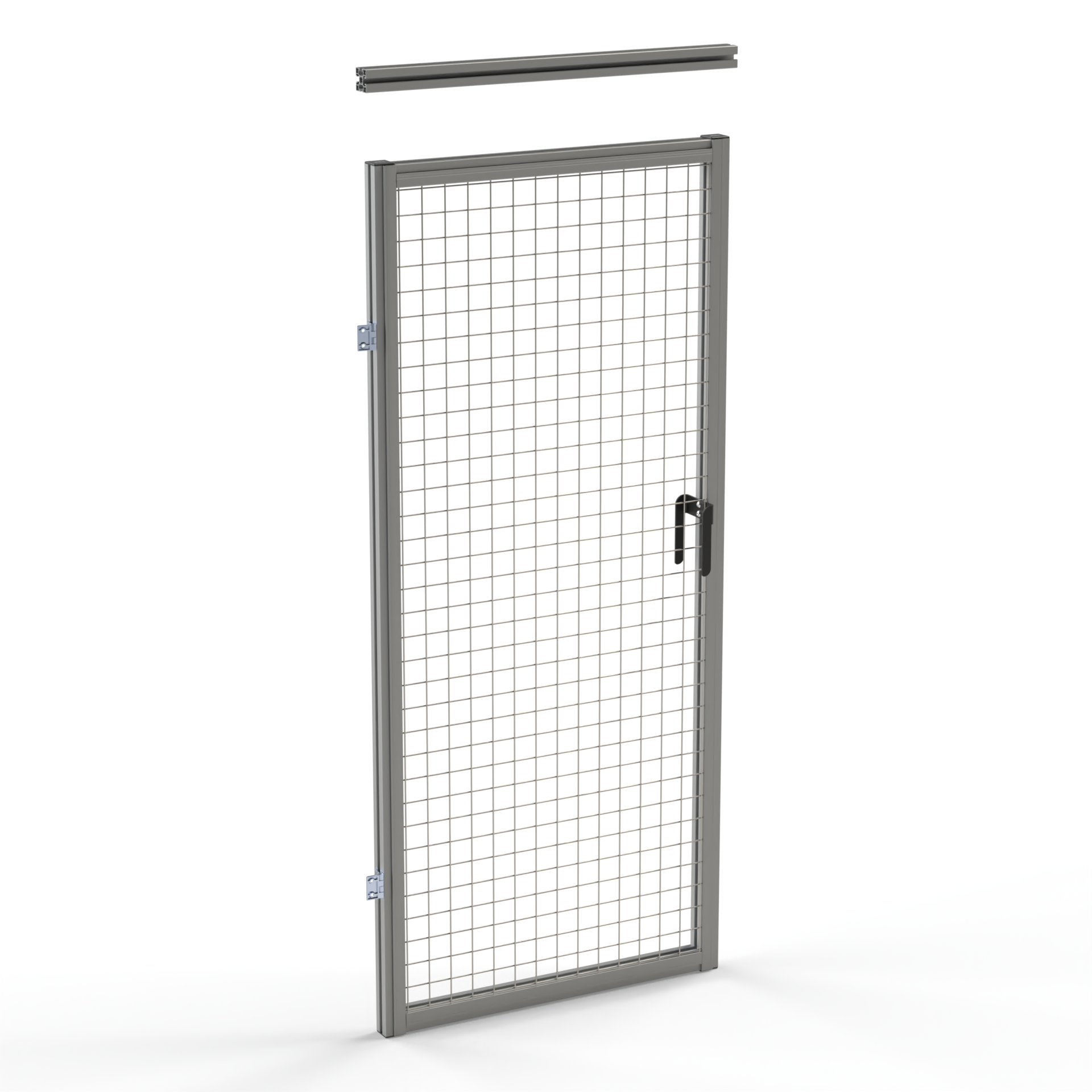

Дверь для секции ограждения 1800х800 мм на профиле 4545-SL

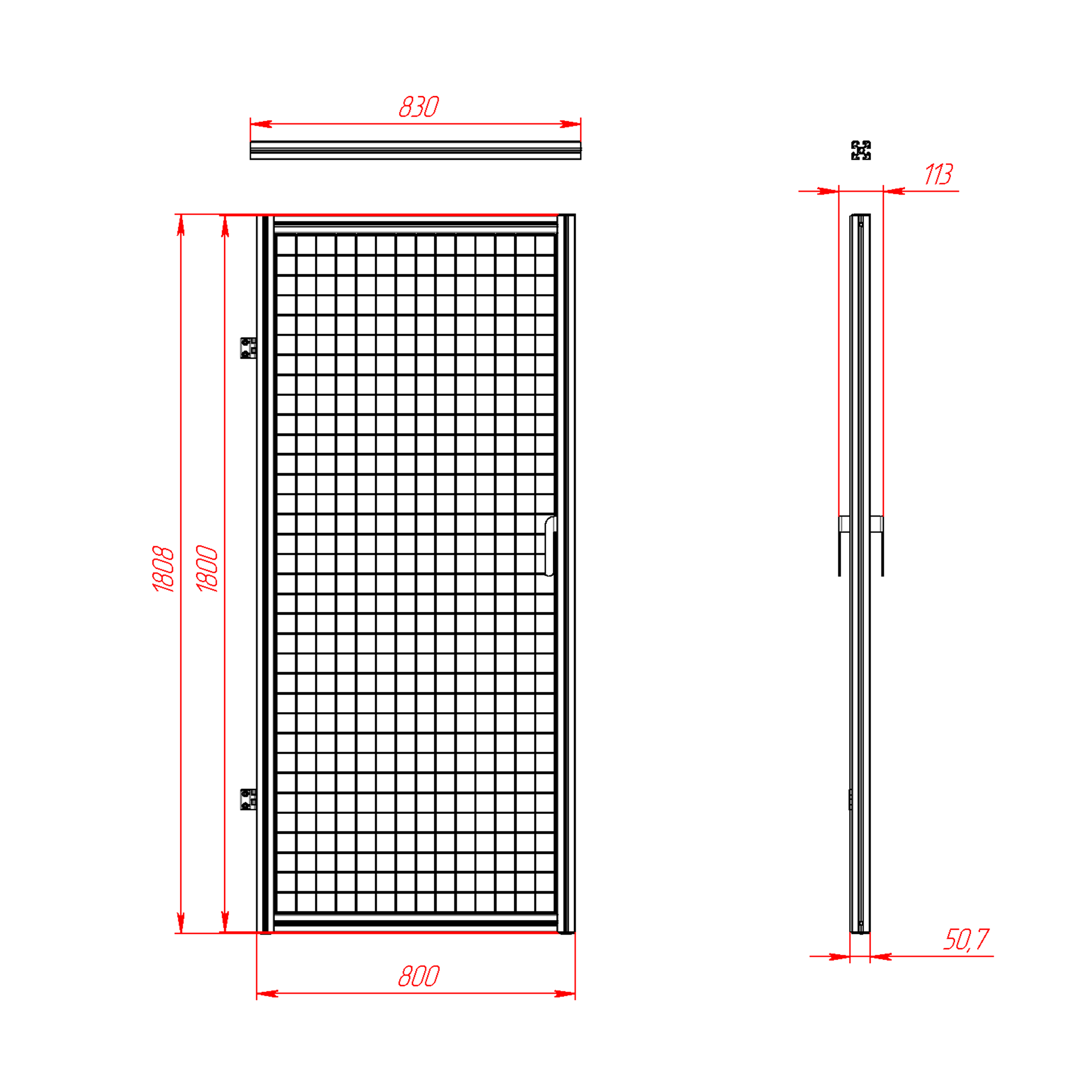

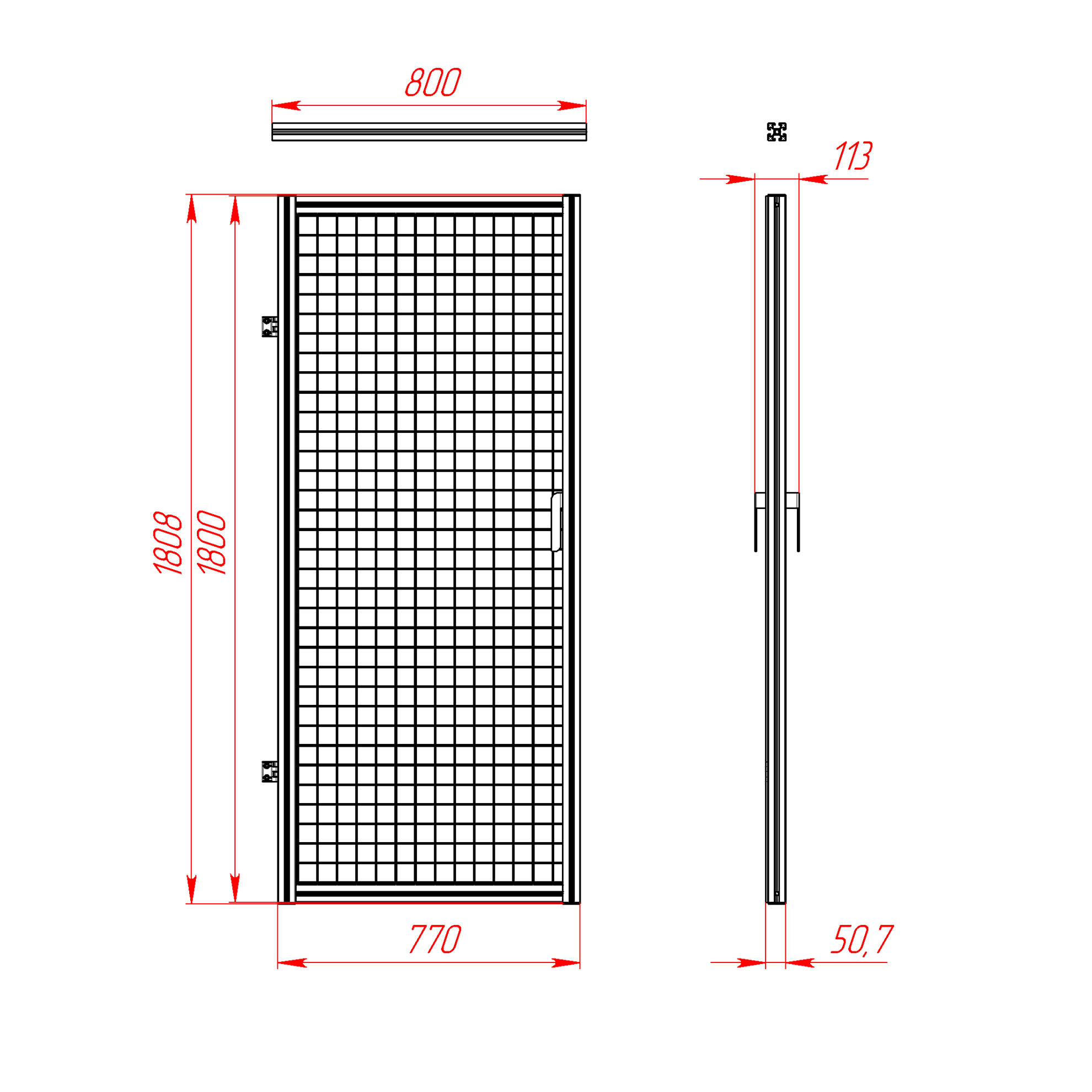

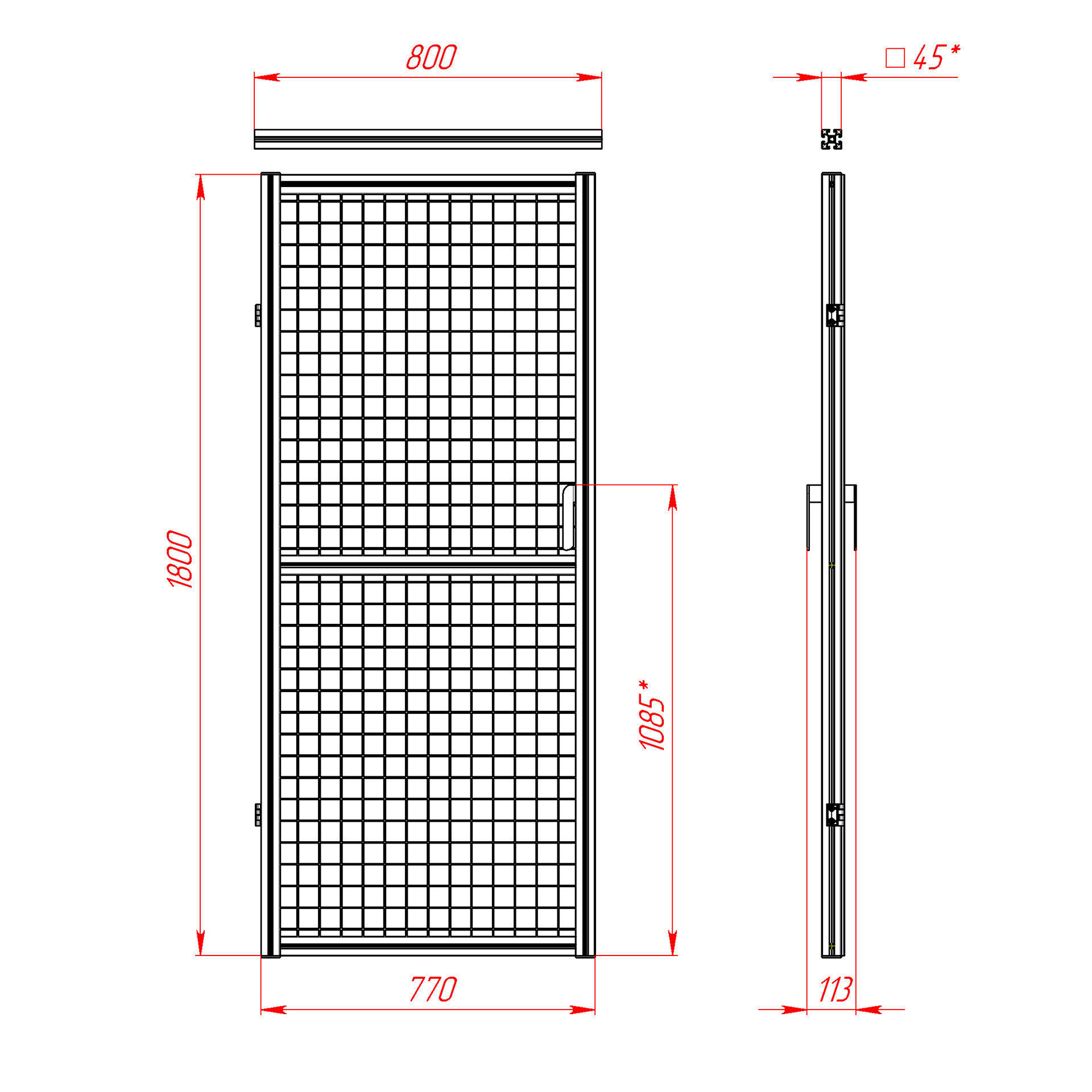

Чертёж двери 1800х800 мм для ограждений на профиле 45х45 мм
20 306.00 руб. от 1 шт.
RSI
добавить
Наличие SG-45-1800-800-Door | Дверь для секций ограждения 800х1800, серия 45 (Анодированная)
НА СКЛАДЕ:
10 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Предварительная стомость типового набора-комплекта по спецификации:
20306 Руб.

НаименованиеДлина, ммКоличество, шт.Комментарий
OB-4545-SL | Профиль 45х45 мм. Паз 10 мм, суперлегкий (Анодированный)1800 мм2 шт.
OB-4545-SL | Профиль 45х45 мм. Паз 10 мм, суперлегкий (Анодированный)800 мм1 шт.
OB-4545-SL | Профиль 45х45 мм. Паз 10 мм, суперлегкий (Анодированный)680 мм2 шт.
ZP-10-1S | Зажимной алюминиевый профиль, Паз 10 мм, односторонний1800 мм2 шт.
ZP-10-1S | Зажимной алюминиевый профиль, Паз 10 мм, односторонний680 мм2 шт.
5108 | Болтовой соединитель, Паз 104 шт.
4004 | Торцевая заглушка 45х45, черная4 шт.
3027 | Алюминиевая дверная петля, для профилей 45х45 мм2 шт.
HOLD_150_2SIDE | Cтальная дверная ручка на две стороны1 шт.
Винт М6х30 DIN912 (полуцилиндр)16 шт.
Винт М8х16 ISO7380 (полусфера)2 шт.
Винт М6х20 DIN7991 (потай)8 шт.
5545 | Подпружиненный пазовый сухарь, М6, паз 108 шт.
5546 | Подпружиненный пазовый сухарь, М8, паз 102 шт.
Распил профиля OB-45х45-SL в размер5 шт.
Распил профиля ZP-10-1S в размер4 шт.
Сверление отверстия D616 шт.
Сверление отверстия D104 шт.
Нарезание резьбы М126 шт.
Сетка 50х50х4 2 шт.
2033 | Внутренний угловой соединитель Паз 10 (Прямой)2 шт.
5081 | Резьбовая вставка М8х10 мм4 шт.
Резка сетки в размер1 шт.
Сборка двери ограждения1 шт.

Файлы для скачивания | чертежи | 3D-Модели

1. SG-45-1800-800-Door | Дверь для секций ограждения 800х1800, серия 45 (Анодированная) (3D-модель двери секции ограждения 1800х800 мм).STEP
Скачать
2. SG-45-1800-800-Door | Дверь для секций ограждения 800х1800, серия 45 (Анодированная) (Чертеж двери секции ограждения 1800х800 мм).PDF
Скачать

Описание

Дверь для секций ограждения 800 х 1800 мм используется в качестве барьера при сборке защитных промышленных ограждений из алюминиевого профиля RSI. Каркас двери состоит из алюминиевого профиля 45 х 45 мм, внутреннее наполнение - металлическая сетка с размером ячейки 50 х 50 мм.

  • Для скрытия пазов профиля, можно использовать защитный пазовый профиль арт. 4040.
  • Защитный профиль может иметь цвета: серый, черный, желтый, красный, синий.

Характеристики

Артикул:
 SG-45-1800-800-Door
Страна производства:
 Россия
Серия профилей:
 с пазом 10 мм, серия 45
Ширина, мм:
 800 мм
Высота, мм:
 1800 мм
Материал:
 Каркас (профиль 45х45 анодированный), наполнение (сетка сварная, оцинкованная)
Тип сырья:
 Первичное
Вес, кг:
 12,8
