7002-AL-Slot10-M10 | Опорная плита алюминиевая M10-40х80 паз 10

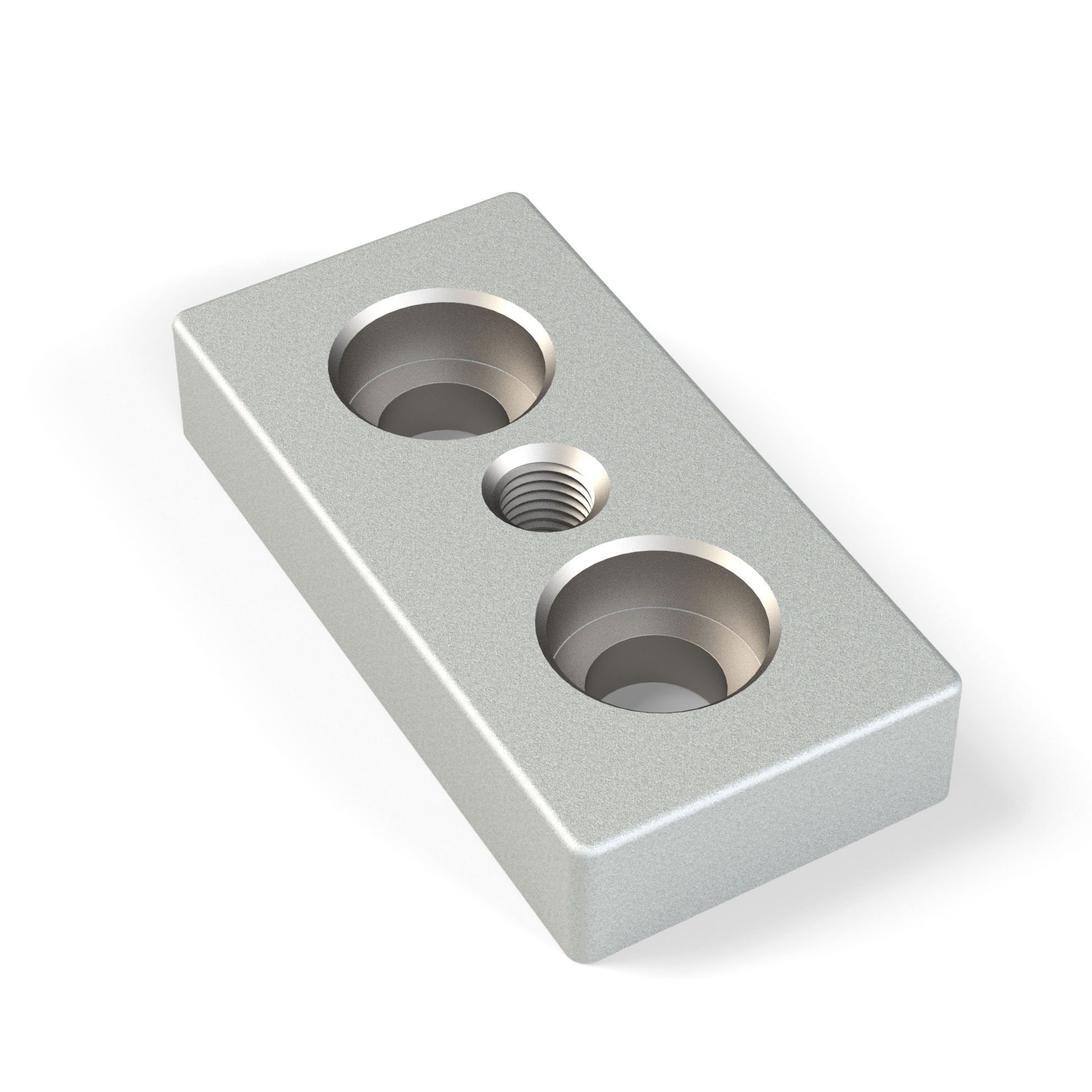

7002-AL-Slot10-M10 | Опорная плита алюминиевая M10-40х80 паз 10 изображение 0

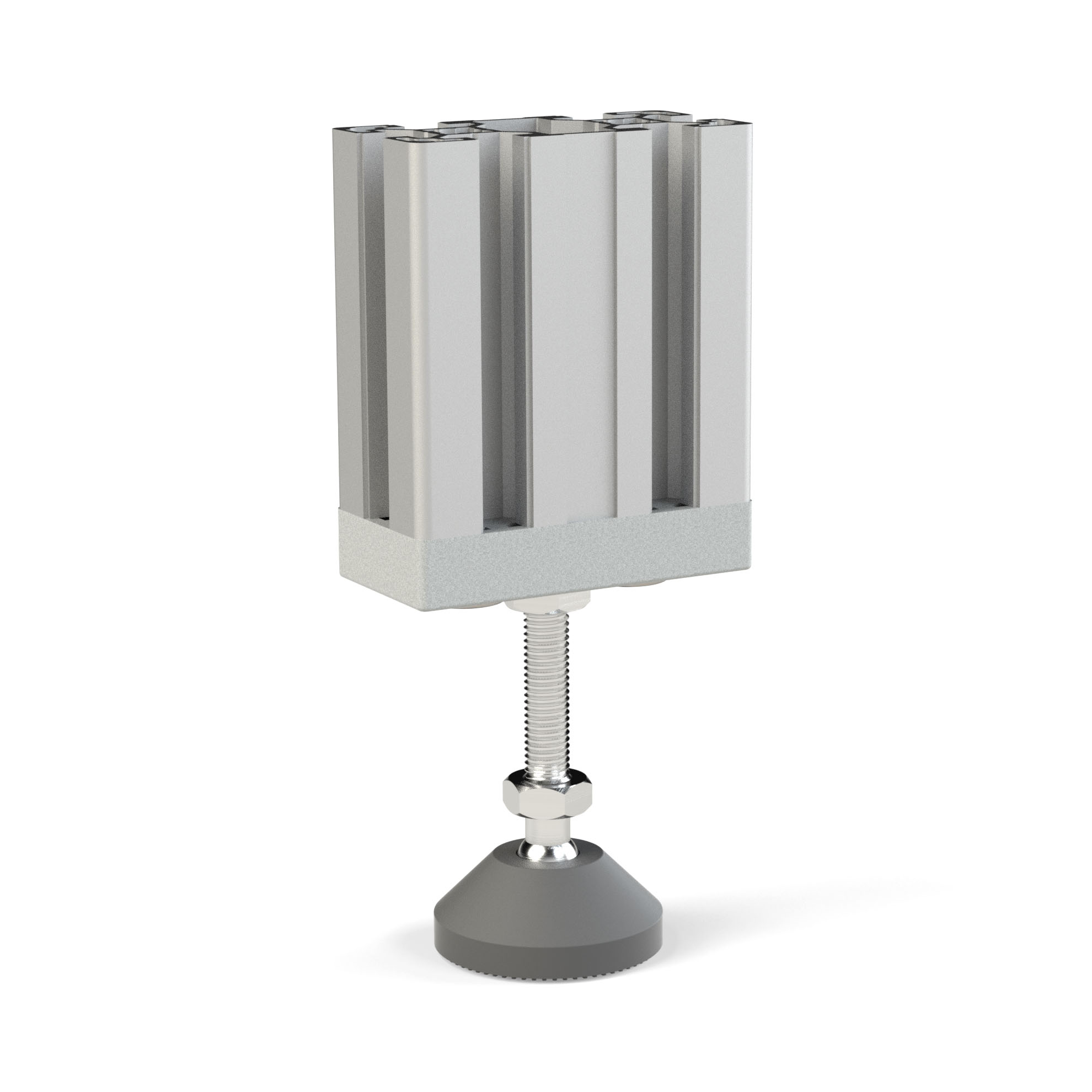

Тип установки опоры 7002-AL-Slot10-M10
Опорная плита алюминиевая M10-40х80 паз 10

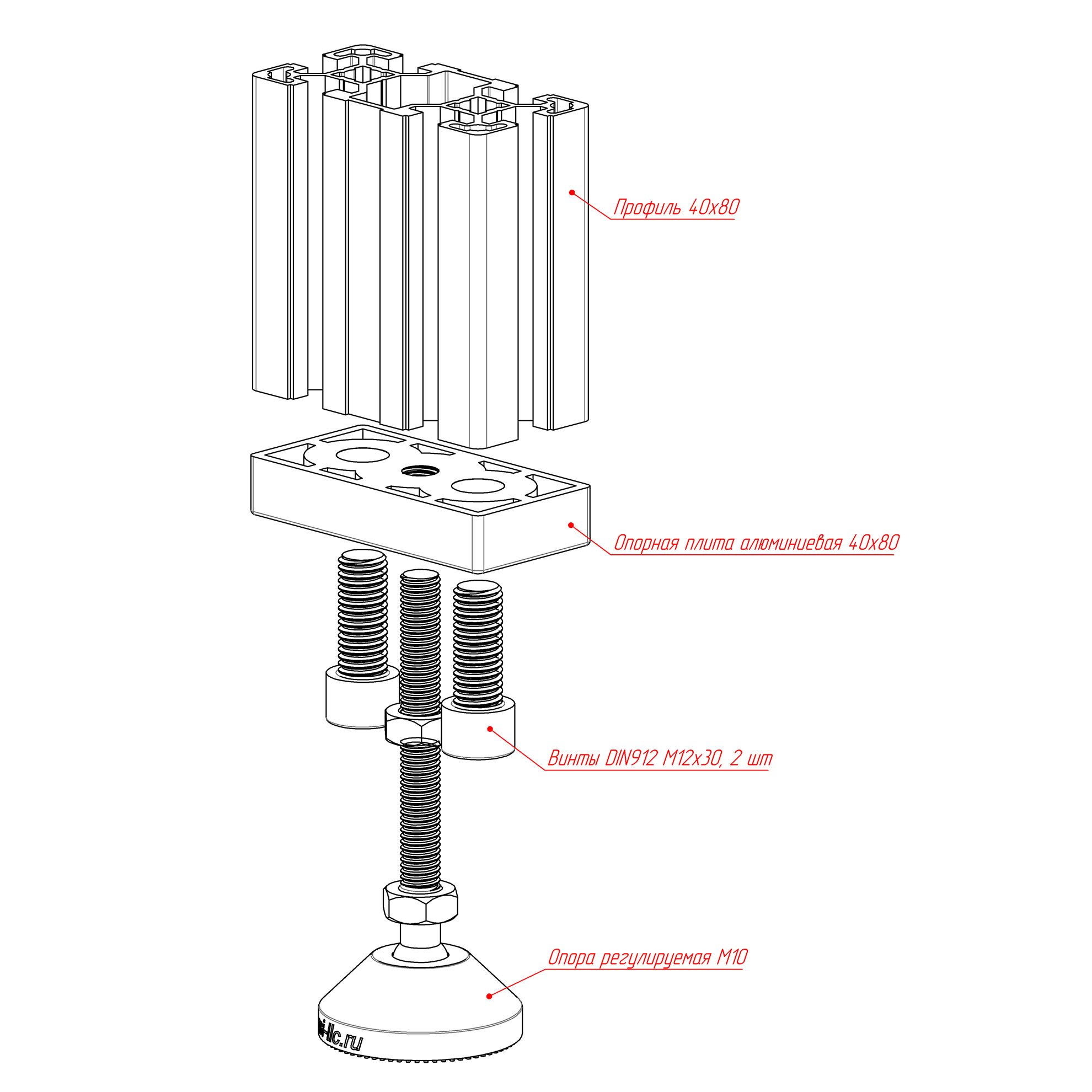

Схема сборки: Опорная плита алюминиевая резьба M10-40х80 паз 10

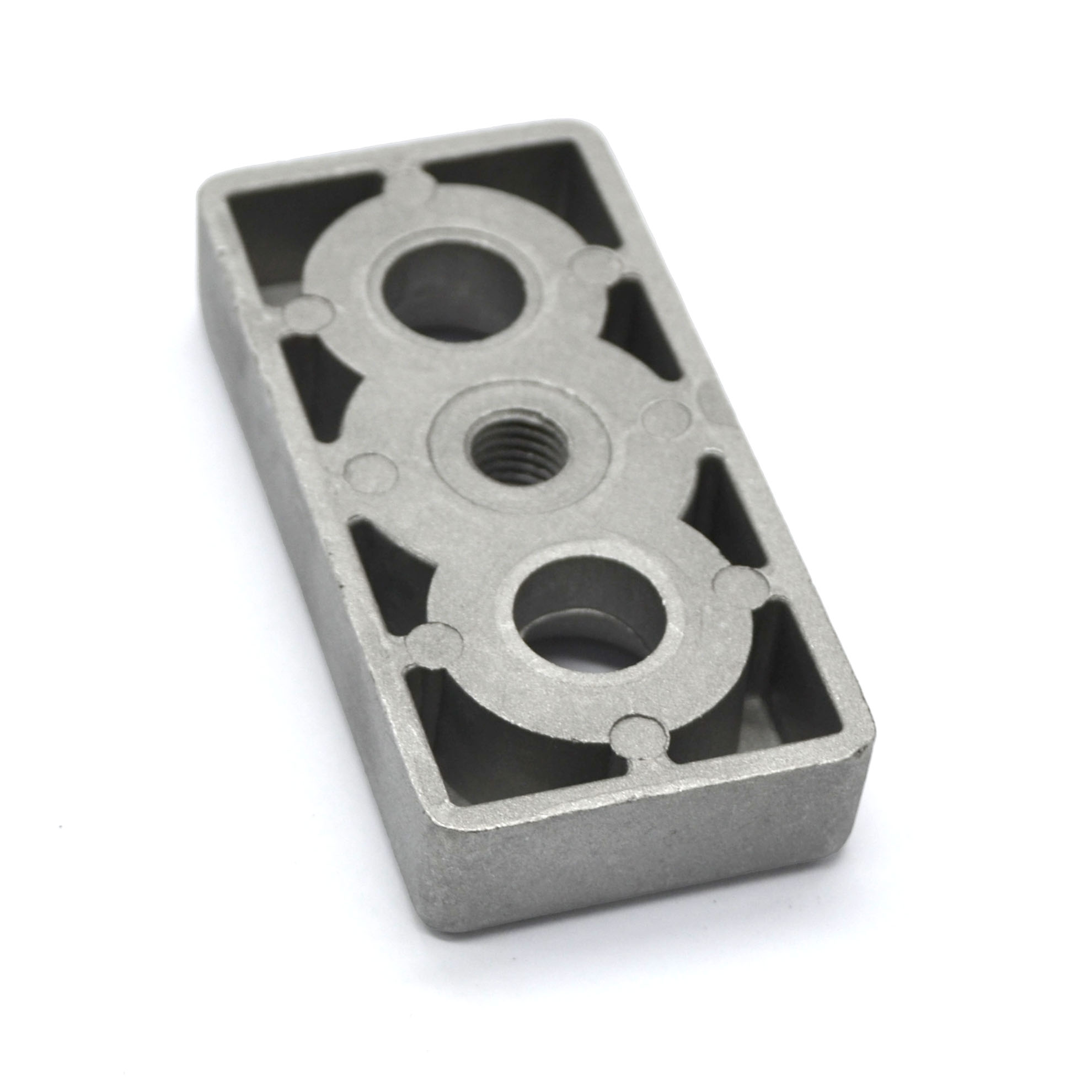

Вид сзади плита алюминиевая резьба M10, размер 40х80 мм, для паза 10

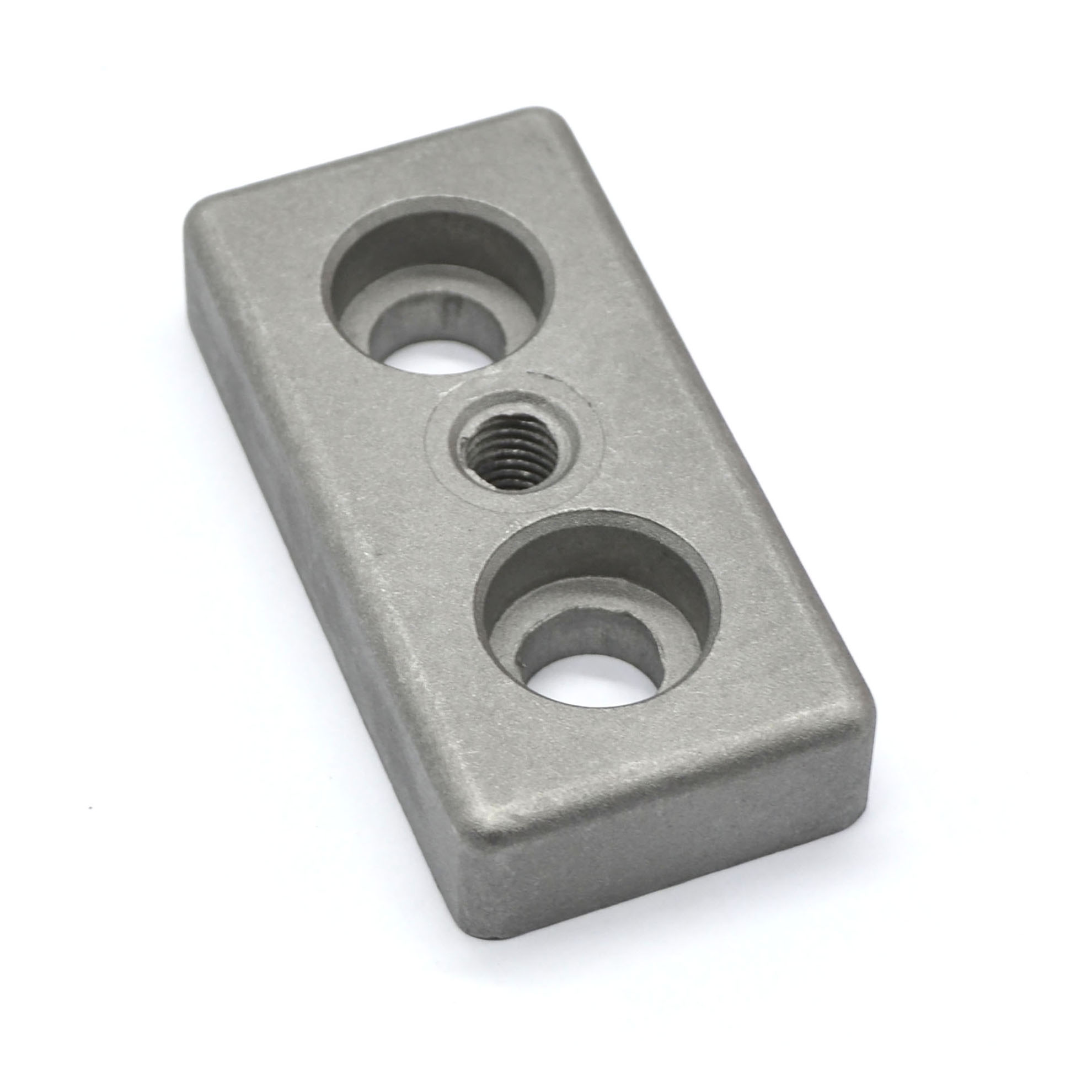

Вид сбоку Опорная плита алюминиевая M10-40х80 паз 10

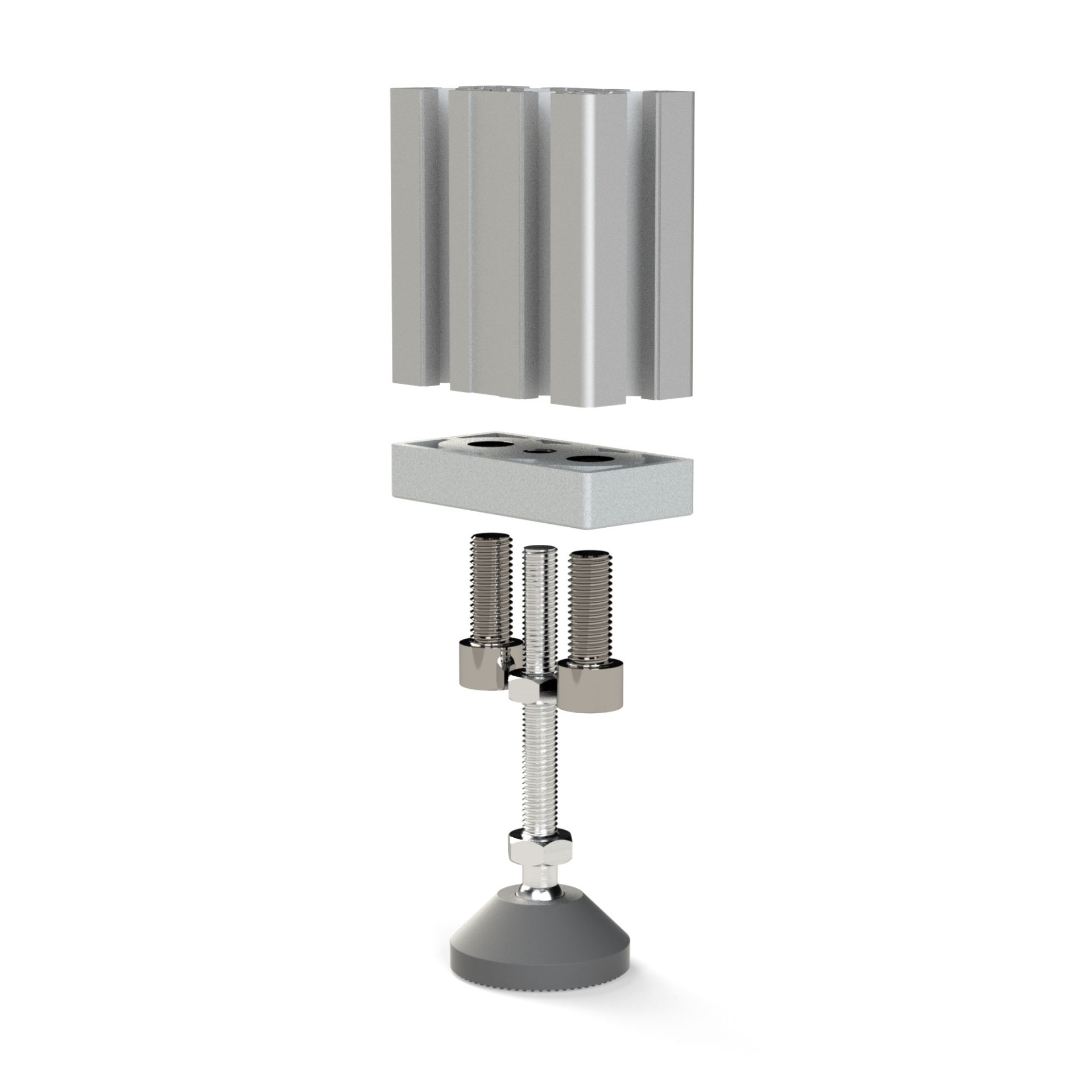

Опорная плита алюминиевая M10-40х80 паз 10. Схема установки

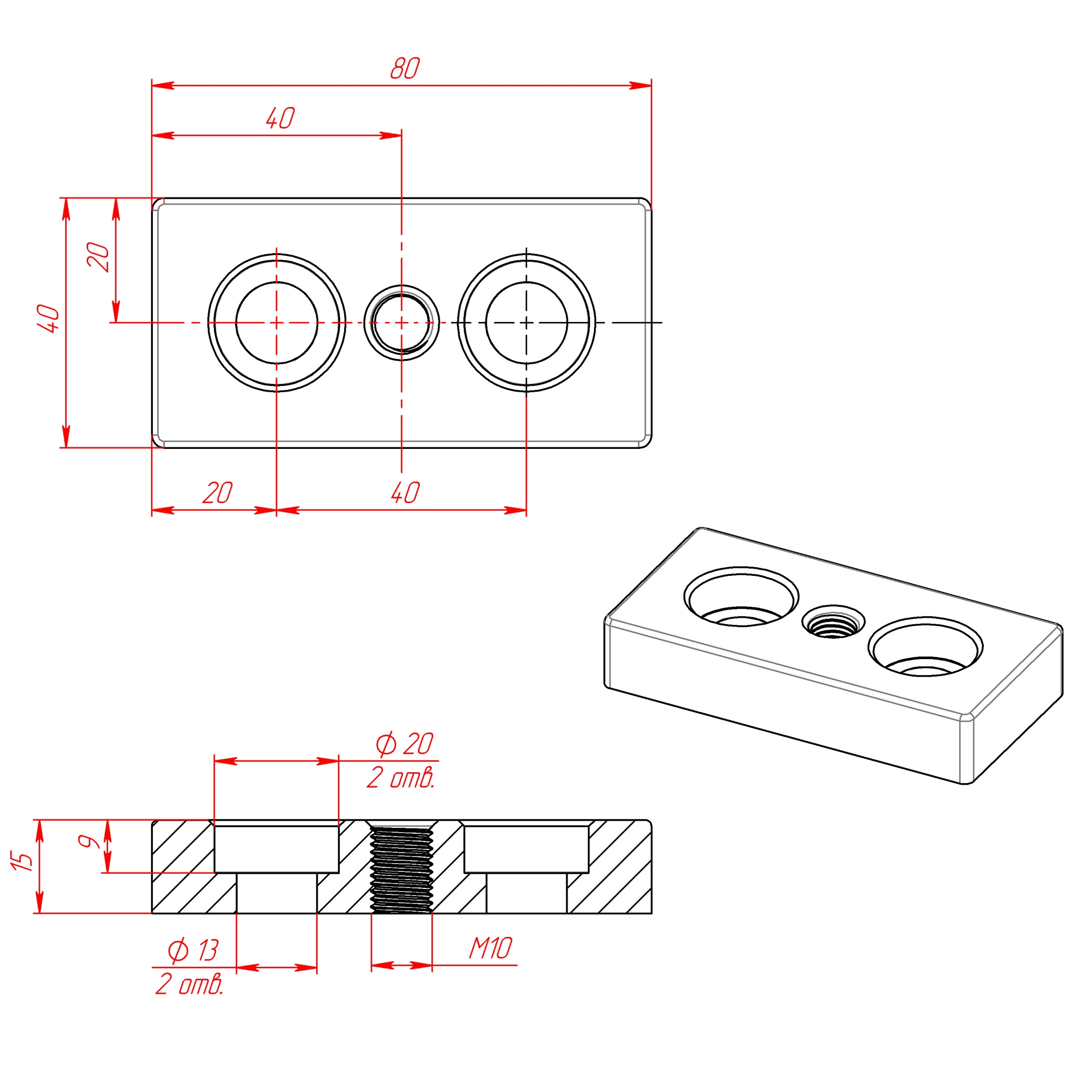

Чертёж: Опорная плита алюминиевая M10-40х80 паз 10
290.00 руб. от 1 шт
от 7 шт 284.20 ₽ −2%
от 30 шт 275.50 ₽ −5%
от 60 шт 269.70 ₽ −7%
от 175 шт 261.00 ₽ −10%
от 350 шт 255.20 ₽ −12%
от 700 шт 246.50 ₽ −15%
Наличие 7002-AL-Slot10-M10 | Опорная плита алюминиевая M10-40х80 паз 10
На складе > 300 шт
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 8-12 недель
Подобрать комплекты сопутствующих крепежных элементов
Добавить
Выбрать цвет покраски + 100 ₽/шт.
RAL 3020 Матовый · +100 ₽
Добавить
RAL 2004 Матовый · +100 ₽
Добавить
RAL 1021 Матовый · +100 ₽
Добавить
RAL 6018 Матовый · +100 ₽
Добавить
RAL 6005 Матовый · +100 ₽
Добавить
RAL 5015 Матовый · +100 ₽
Добавить
RAL 5005 Матовый · +100 ₽
Добавить
RAL 7035 Матовый · +100 ₽
Добавить
RAL 7024 Матовый · +100 ₽
Добавить
RAL 9003 Матовый · +100 ₽
Добавить
RAL 9005 Муар · +100 ₽
Добавить

Файлы для скачивания

3D-модель · SLDPRT
SLDPRTСкачать
7002-AL-Slot10-M10 | Опорная плита алюминиевая M10-40х80 паз 10 (3D-модель).SLDPRT
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
7002-AL-Slot10-M10 | Опорная плита алюминиевая M10-40х80 паз 10 (3D-модель).ZIP
Чертёж · PDF
PDFСкачать
7002-AL-Slot10-M10 | Опорная плита алюминиевая M10-40х80 паз 10 (Чертёж).PDF

Описание

Прочная и легкая опорная плита предназначена для использования с конструкционными профилями 40х80 мм с пазом 10 мм. Изготовленная из высококачественного алюминия, она обеспечивает надежную поддержку и долговечность в различных инженерных и монтажных проектах.

Основные характеристики:

  • Совместимость: подходит для профилей 40х80 мм с пазом 10 мм
  • Монтаж: с регулируемой ножкой M10 для точной настройки высоты
  • Материал: алюминий, обеспечивающий легкость и устойчивость
  • Крепеж: требует использования винтов М12х30 DIN912 с внутренним шестигранником — 2 шт.

Так же пластины крепления опор можно использовать для установки рым-болтов, крюков, подвесов и прочего крепежа.

Характеристики

Артикул:
 7002-AL-Slot10-M10
Серия профилей:
 с пазом 10 мм, серия 40
Материал:
 Алюминий литой под давлением
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг:
 0,087
Цвет:
 Серый

Комплекты сопутствующих крепежных элементов для арт. 7002-AL-Slot10-M10

К профилям 40х80
Винт М12х30 DIN912 (полуцилиндр) кл.пр. 8.8×2
Винт М12х30 DIN912 (полуцилиндр) кл.пр. 8.8
56,00 ₽/компл. в наличии
