7002-AL-Slot10-M8 | Опорная плита алюминиевая M8-40х80 паз 10

7002-AL-Slot10-M8 | Опорная плита алюминиевая M8-40х80 паз 10

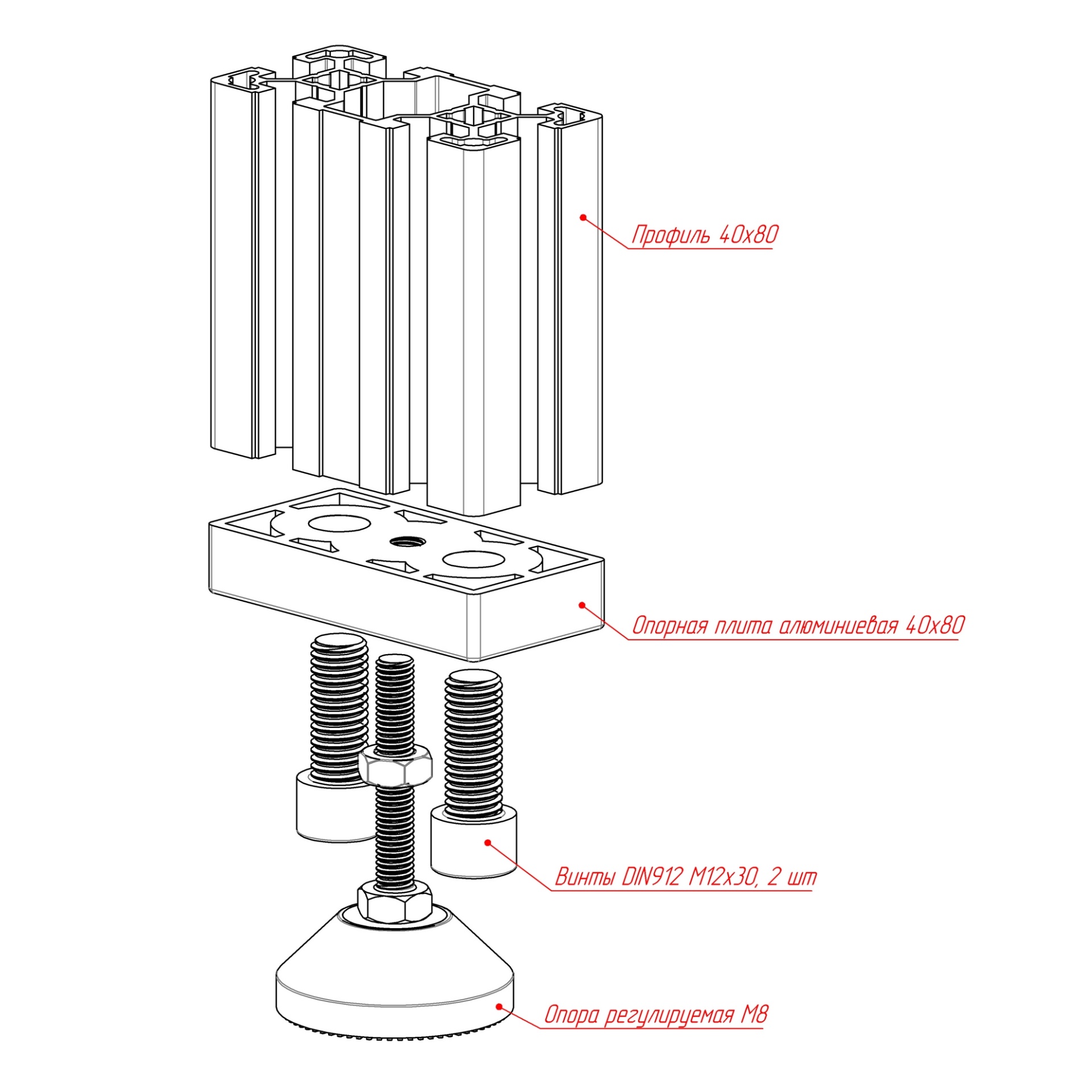

Опорная плита алюминиевая схема сборки M8-40х80 паз 10, артикул 7002-AL-Slot10-M8
Опорная плита алюминиевая M8-40х80 паз 10 в сборе с профилем и опорой
7002-AL-Slot10-M8, Опорная плита
7002-AL-Slot10-M8 Опор алюминиевая
Комплект инструментов и крепежа для сборки опорной плиты алюминиевой M8-40х80 паз 10
Нарезание резьбы для крепления опорной плиты M8-40х80 паз 10
Крепление 7002-AL-Slot10-M8 опорной плиты к профилю
Установка ножки с шарниром на опорную плиту алюминиевую M8-40х80 паз 10
Комплектация сборки опорной плиты M8-40х80 паз 10

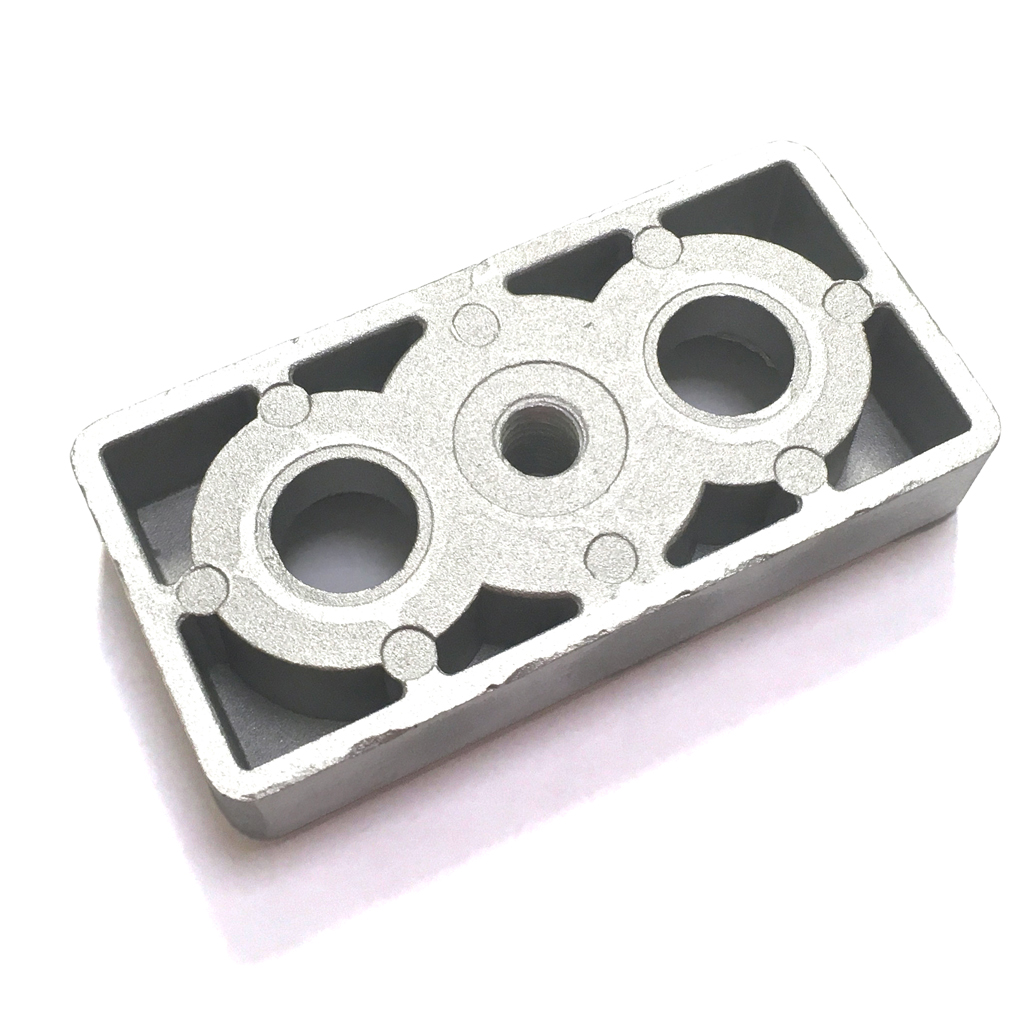

Фото сзади алюминиевой опорной плиты 7002-AL-Slot10-M8
Опора алюминиевая M8-40х80 паз 10
7002-AL-Slot10-M8, Опорная плита, паз 10
290.00 руб. от 1 шт
от 7 шт 284.20 ₽ −2%
от 30 шт 275.50 ₽ −5%
от 60 шт 269.70 ₽ −7%
от 175 шт 261.00 ₽ −10%
от 350 шт 255.20 ₽ −12%
от 700 шт 246.50 ₽ −15%
Наличие 7002-AL-Slot10-M8 | Опорная плита алюминиевая M8-40х80 паз 10
На складе > 300 шт
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 8-12 недель
Подобрать комплекты сопутствующих крепежных элементов
Добавить
Выбрать цвет покраски + 100 ₽/шт.
RAL 3020 Матовый · +100 ₽
Добавить
RAL 2004 Матовый · +100 ₽
Добавить
RAL 1021 Матовый · +100 ₽
Добавить
RAL 6018 Матовый · +100 ₽
Добавить
RAL 6005 Матовый · +100 ₽
Добавить
RAL 5015 Матовый · +100 ₽
Добавить
RAL 5005 Матовый · +100 ₽
Добавить
RAL 7035 Матовый · +100 ₽
Добавить
RAL 7024 Матовый · +100 ₽
Добавить
RAL 9003 Матовый · +100 ₽
Добавить
RAL 9005 Муар · +100 ₽
Добавить

Файлы для скачивания

SLDPRTСкачать
3D-модель · SLDPRT
7002-AL-Slot10-M8 | Опорная плита алюминиевая M8-40х80 паз 10 (3D-модель).SLDPRT
PDFСкачать
Чертёж · PDF
7002-AL-Slot10-M8 | Опорная плита алюминиевая M8-40х80 паз 10 (Чертёж).PDF

Описание

Опорная алюминиевая плита модели 7002-AL-Slot10-M8 предназначена для установки регулируемых опор М8 точно по центру сечения алюминиевого конструктивного станочного профиля размером 40х80 мм с пазом 10 мм.

Данная плита идеально подходит для точной установки и регулировки опор на алюминиевых конструкциях, обеспечивая стабильность и надежность в сборке станочных и промышленных систем.

Основные характеристики

  • Материал: Алюминий высокого качества
  • Тип: Опорная плита для алюминиевого профиля с пазом 10 мм
  • Размеры: 40х80 мм
  • Резьба крепежа регулируемой ножки: М8
  • Тип крепления: Регулируемые опоры М8, устанавливаемые точно по центру сечения профиля 40х80 мм
  • Необходимый крепёж: Винты М12х30 DIN912 с внутренним шестигранником — 2 шт.

Так же пластины крепления опор можно использовать для установки рым-болтов, крюков, подвесов и прочего крепежа.

Аналог Bosch Rexroth Group 3842536562

Характеристики

Артикул:
 7002-AL-Slot10-M8
Серия профилей:
 с пазом 10 мм, серия 40
Аналог Bosch Rexroth Group:
 3842536562
Материал:
 Алюминий литой под давлением
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг:
 0,085
Цвет:
 Серый

Комплекты сопутствующих крепежных элементов для арт. 7002-AL-Slot10-M8

К профилям 40х80
Вариант 1
▼
руб./комлпект.
1. Винт М12х30 DIN912 (полуцилиндр) кл.пр. 8.8 - 2 шт.
добавить комплект
( в наличии )
2 шт.
