159.00 руб.
RSI

Цена за 1 шт.

Количество

Описание

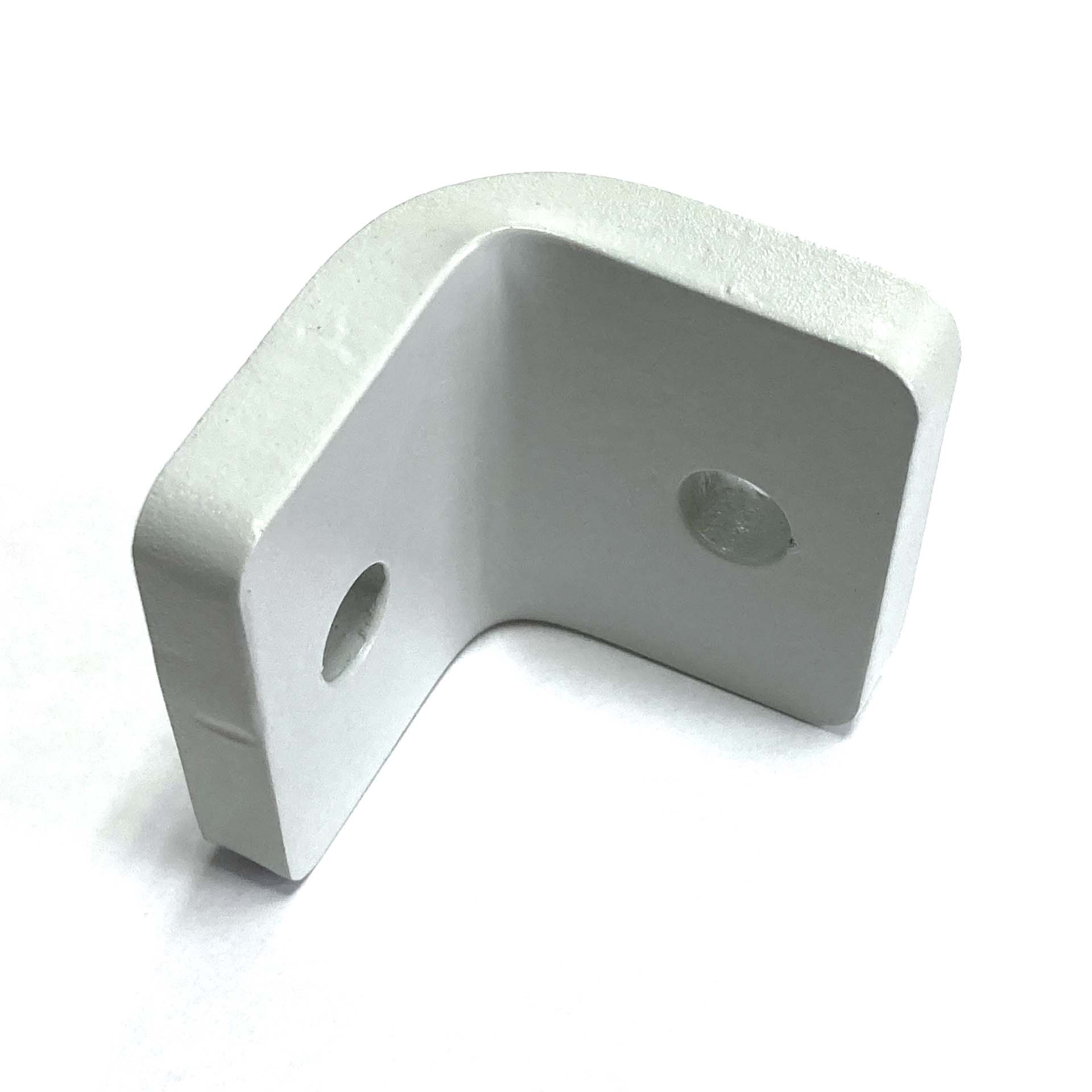

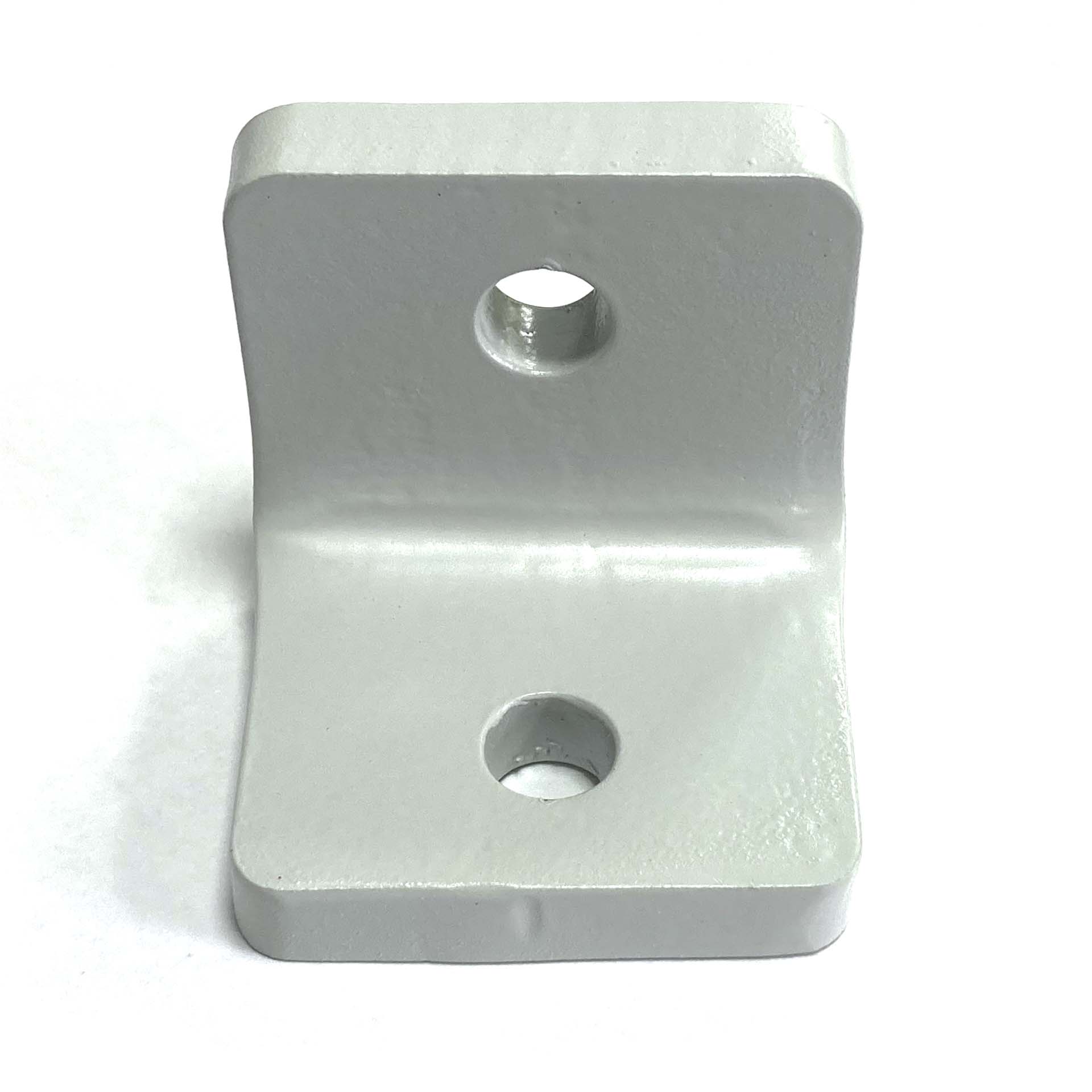

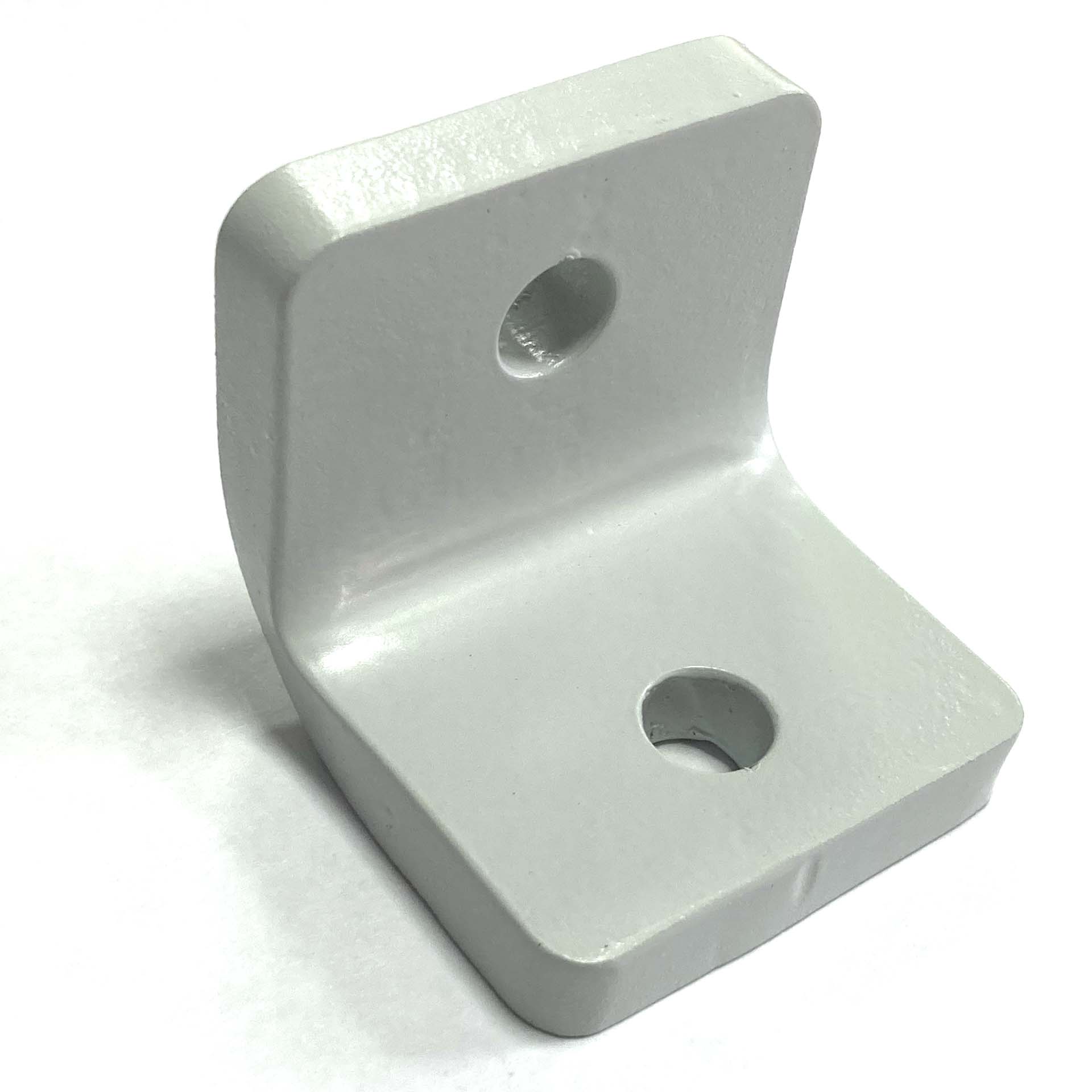

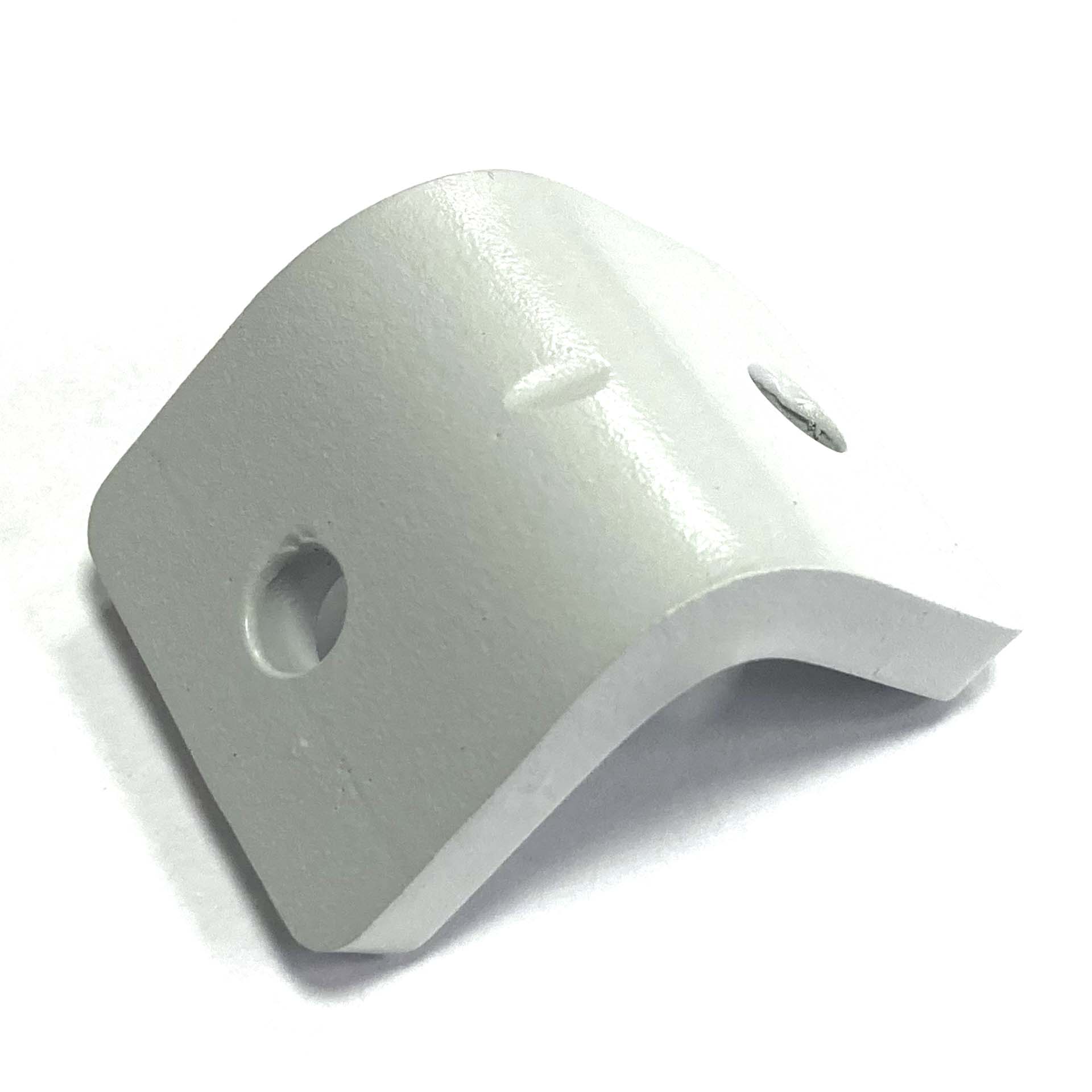

Стальной угловой соединитель 50х45 мм усиленный
Совместим со всеми алюминиевыми профилями серии 50 с пазом 8 и 10 мм


Загрузить:

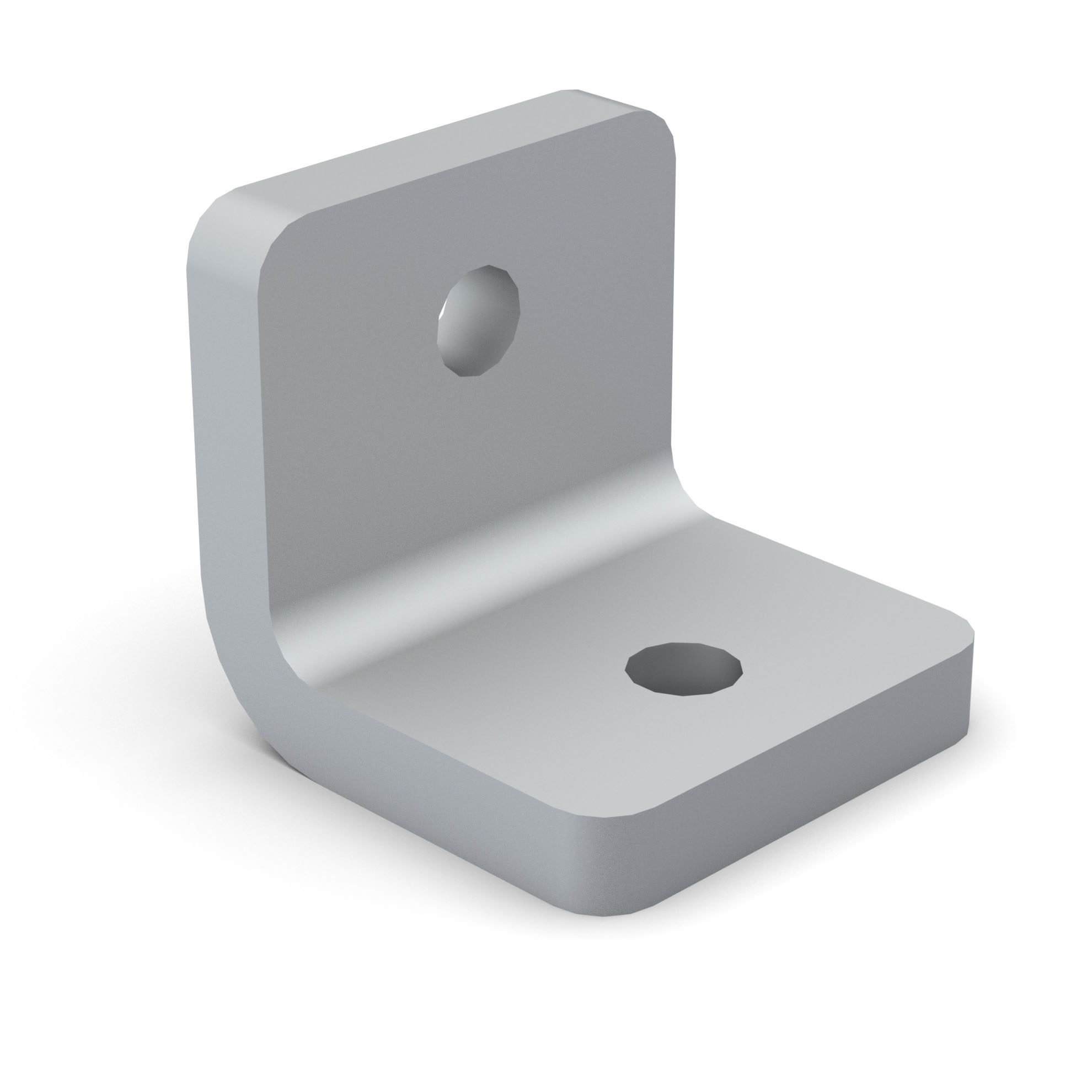

- 3D - Уголок арт.8513S (50х45) (8513s.STEP)

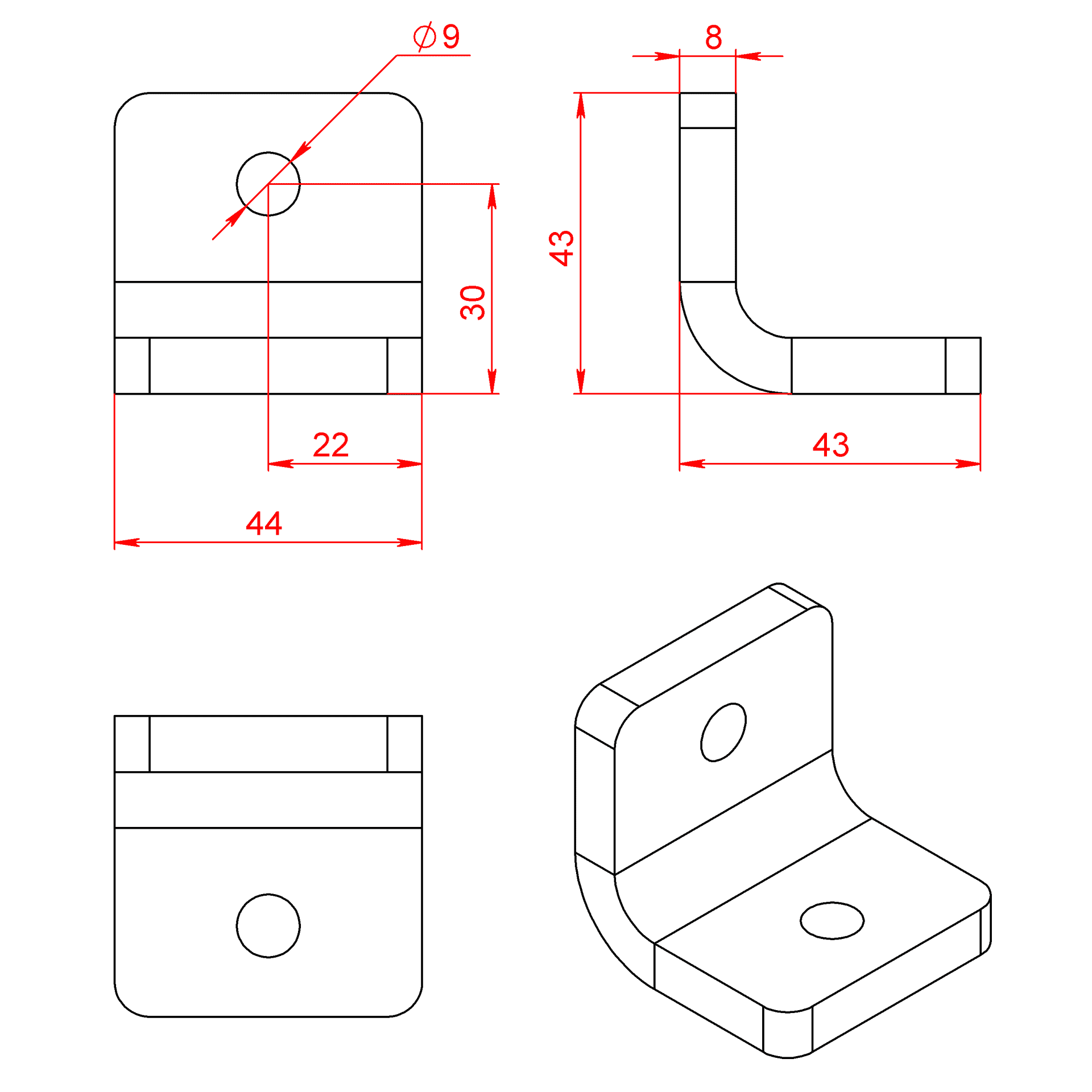

- Чертеж -  Уголок арт.8513S (50х45) (8513S.PDF)

Не забудьте купить комплект крепежа к угловому соединителю 50х45 арт. 8513s:

Вариант 1
1. Т-болт M8x25 паз 10 мм, арт. 5031 - 2 шт.
2. Гайка с фланцем М8 DIN6923  - 2 шт.

Вариант 2
1. Сухарь М8 паз 10 арт. 5074 - 2 шт. | или Закладной сухарь М8 паз 10 арт.  2A11.A41A.01  - 2 шт.
2. Винт M8x20 ISO7380 - 2 шт.
3. Шайба DIN 125 M8 - 2 шт.

Характеристики

Артикул:
8513s
Профили:
50х50, 50х100, 100х100
Ширина паза, мм:
10
Материал:
Сталь 8 мм + Порошковая покраска
Вес, кг:
0,190
Цвет:
Серый
